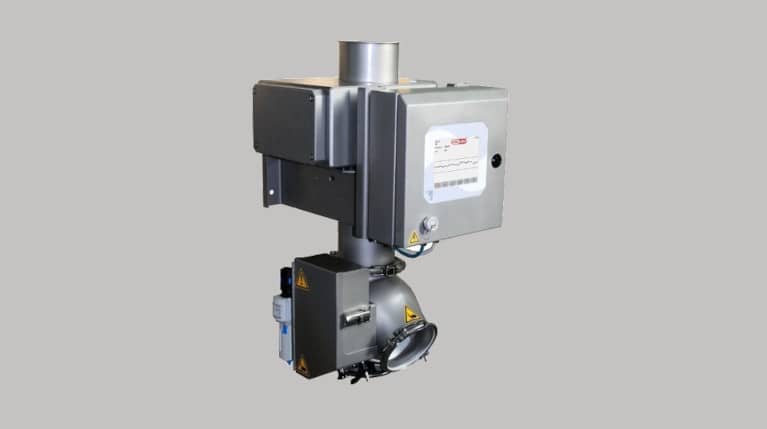

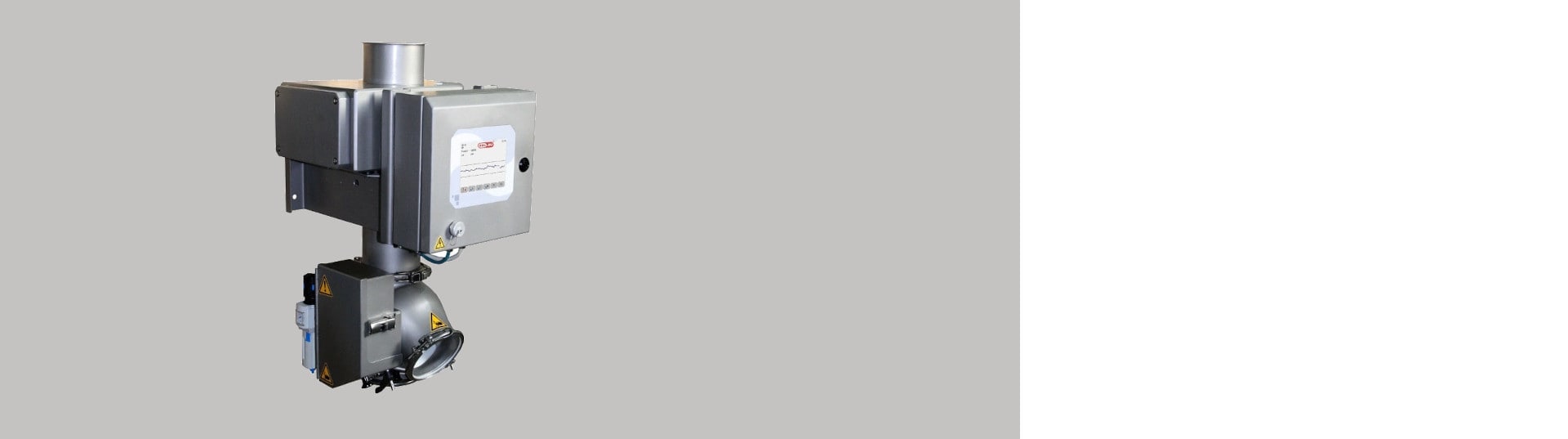

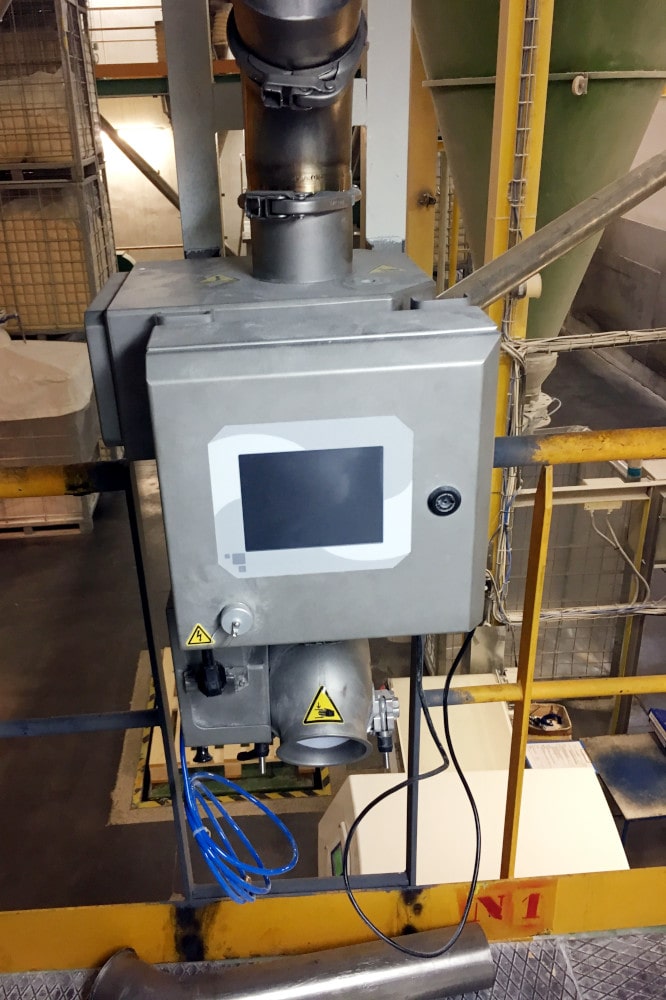

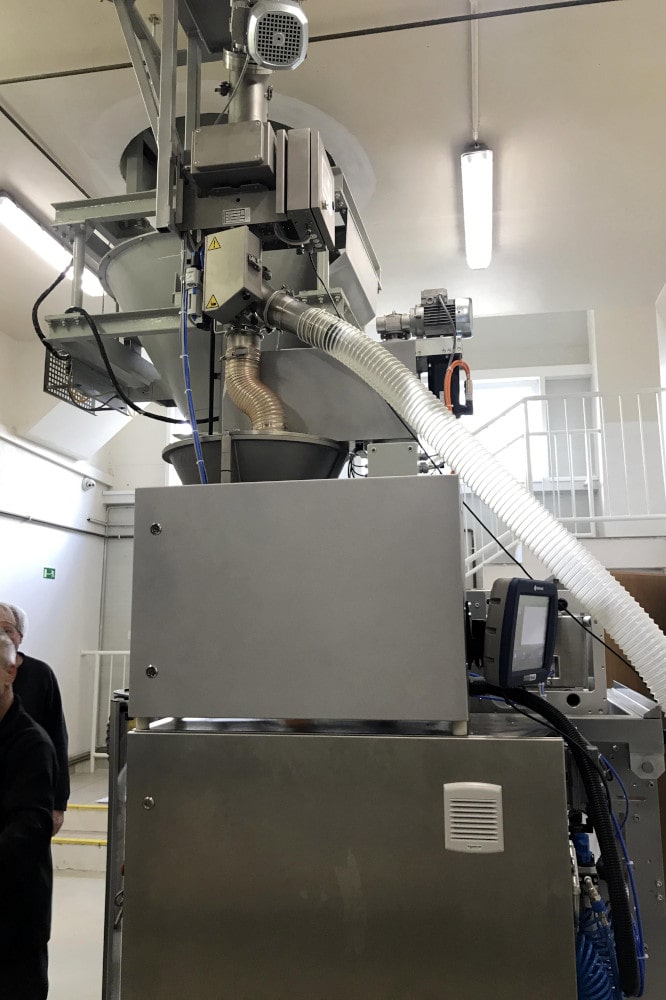

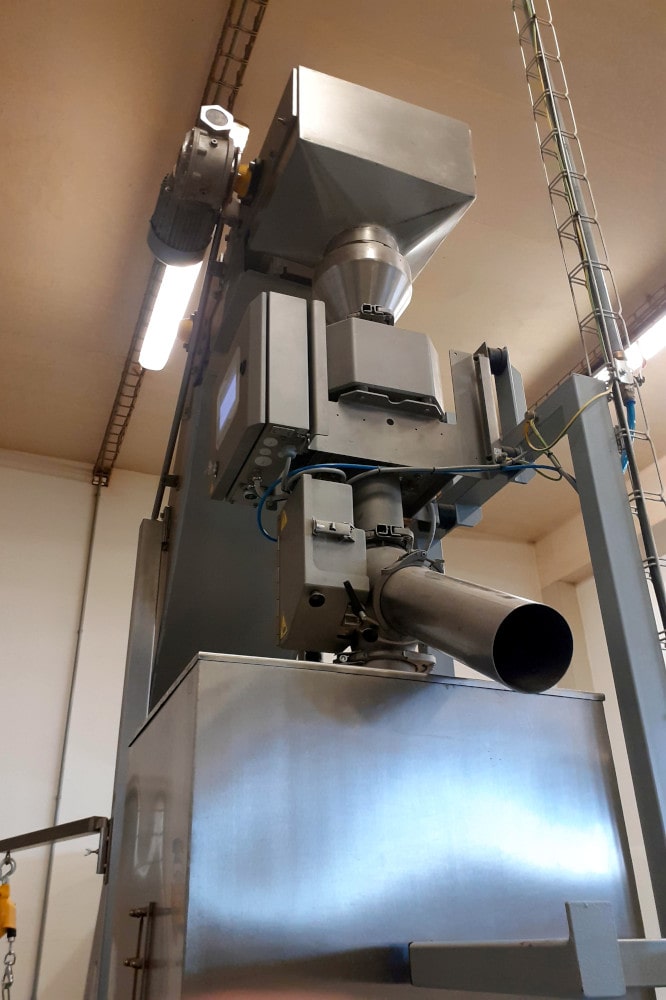

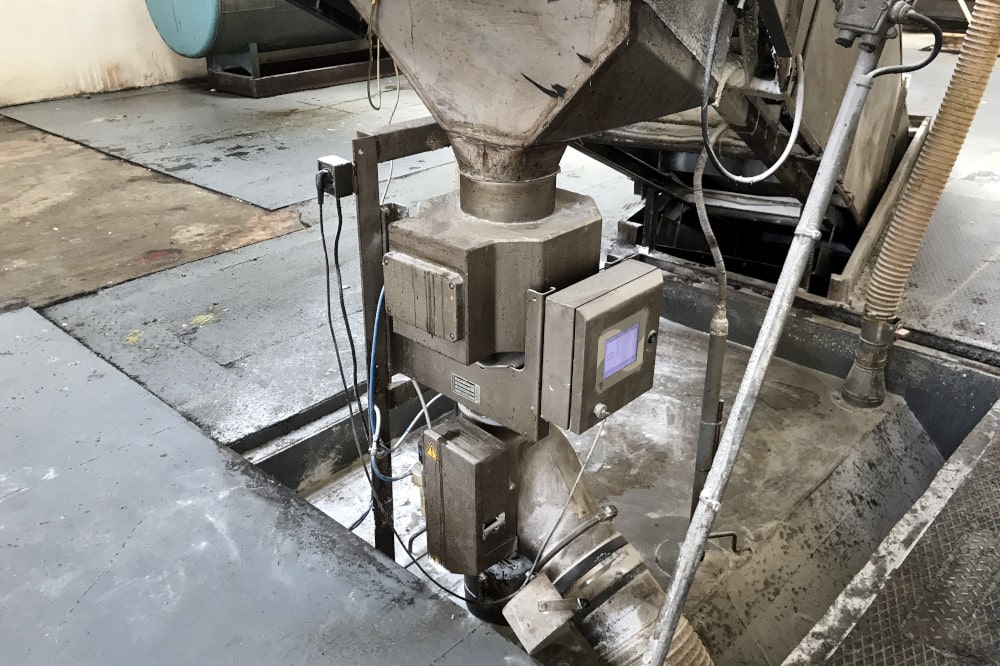

Prepadový detektor kovov QUICKTRON 07 RH HyQ Clean
Detektor je plne automatický a je vybavený vysokorýchlostnou vyraďovacou klapkou, ktorá umožňuje kontaminanty veľmi presne vyraďovať a minimalizovať straty kvalitného produktu.
Vysoko citlivý prepadový detektor kovov QUICKTRON 07 RH HyQ Clean slúži na detekciu kovových častíc v sypkých materiáloch gravitačne dopravovaných potrubím. QUICKTRON 07 je synonymom pre spoľahlivé detektory kovov s maximálnou presnosťou detekcie. Cievka detektora má niekoľko vrstiev tienenia a nevyžaduje plastovú trubicu senzora. Vďaka tomu je detektor odolný voči vonkajšiemu elektromagnetickému rušeniu, čo umožňuje mimoriadne presnú detekciu kovov.
Detektor QUICKTRON 07 RH HyQ Clean je vďaka svojej nízkej výške jednoducho integrovateľný do existujúceho potrubia.
Tento detektor je osadený špičkovou riadiacou jednotkou AMD 07 so širokým spektrom pokročilých funkcií. Jednotka má dotykový displej, vďaka ktorému je ovládanie jednoduché a intuitívne. Umožňuje permanentný monitoring elektronických a mechanických častí. Systém mesuNET umožňuje vzdialený prístup k zariadeniu. Jednotka je súčasťou detektora, možno ju však umiestniť aj mimo detektora.
Tento prepadový detektor štandardne dodávame pre potrubia s priemerom 80 – 300 mm. Môžeme ponúknuť detektor aj pre potrubia s iným priemerom a prierezom (štvorcové, obdĺžnikové).
Je vyrobený z nehrdzavejúcej ocele s dôrazom na hygienický dizajn. Spĺňa najprísnejšie hygienické požiadavky, ľahko sa čistí a je odolný voči väčšine čistiacich procedúr. Žiadne neprístupné zákutia ani slepé vrecká, kde by mohlo dochádzať k usadzovaniu materiálu!
Vďaka hygienickému dizajnu a extrémnej citlivosti je QUICKTRON 07 RH HyQ Clean absolútnou špičkou medzi prepadovými detektormi používanými na kontrolu sypkých zmesí dopravovaných voľným pádom.
Hlavné výhody prepadového detektora kovov
- Detektor kovov na kontrolu sypkého materiálu pri voľnom páde, ktorý spĺňa aj najvyššie hygienické požiadavky.
- Deteguje všetky voľné kovové častice aj častice vo forme inklúzií vo finálnom výrobku.
- Mimoriadne presná a spoľahlivá detekcia kovov.
- Odolný voči elektromagnetickému rušeniu.
- Jednoduché čistenie – spĺňa najprísnejšie hygienické požiadavky.
- Kompaktnosť uľahčuje integráciu do existujúcich výrobných zariadení a liniek.
Princíp funkcie detektora

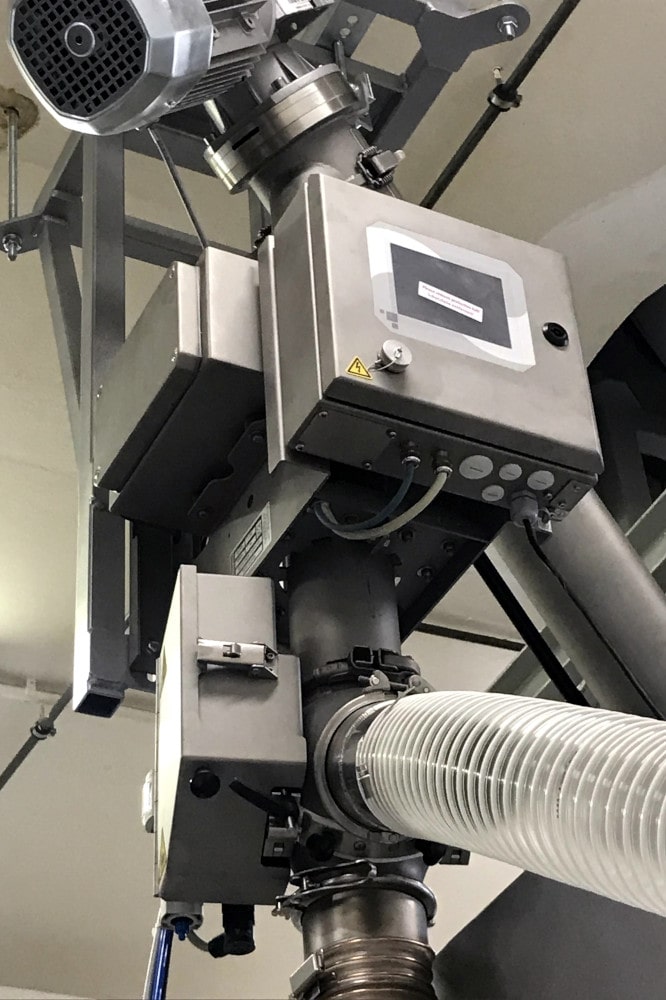

Detektor kovov radu Quicktron je nainštalovaný do potrubia, ktorým sa dopravuje voľne padajúci sypký materiál. Kontrolovaný materiál prechádza detekčnou cievkou. V prípade, že je materiál znečistený kovovým kontaminantom, cievka kov deteguje a vydá signál na otvorenie vyraďovacej klapky. Časť materiálu s kovovým kontaminantom sa presmerujú do výsypky nekvalitného materiálu. Klapka sa potom automaticky vráti do pôvodnej polohy. Chod detektora vrátane vyradenia kontaminantov je plne automatický.
Vďaka použitej vysokorýchlostnej vyraďovacej klapke je chod veľmi rýchly a presný, čo vedie k minimalizácii strát kvalitného materiálu. Čas na vyraďovanie materiálu je nastaviteľný.
Prepadový detektor kovov QUICKTRON 07 RH HyQ Clean je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Rýchly – z hľadiska reakcie a čistenia
- Konformný – z hľadiska dizajnu a správy dát
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Hygienický dizajn

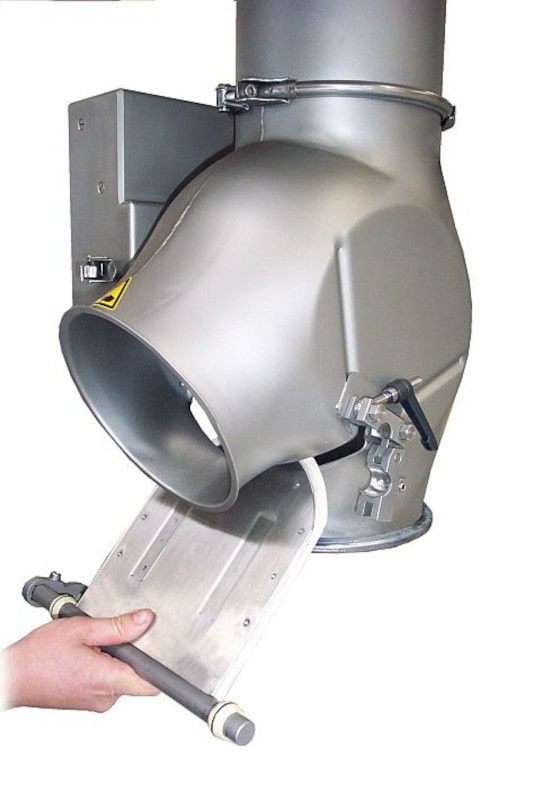

Jednoduchá demontáž – vyraďovaciu jednotku možno demontovať za necelú minútu a bez použitia náradia!
Aj vyraďovaciu klapku je možné ľahko a rýchlo demontovať a vyčistiť.
Voliteľné vybavenie
Detektory QUICKTRON 07 RH HyQ Clean môžeme dodať so širokou dodatočnou výbavou:
- Výstražné zariadenie – maják, bzučiak
- mesuSET – ovládanie detektora cez laptop
- mesuNET – možnosť vzdialeného prístupu k zariadeniu
- Vzduchový kompresor
- Nádoba na stlačený vzduch
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Konštrukcia na použitie vo výbušnom prostredí
- Farebné vyhotovenie podľa požiadaviek
Použité materiály
- Rám – nehrdzavejúca oceľ (1.4301/SS 304)
- Detekčná cievka – nehrdzavejúca oceľ (1.4301/SS 304)
- Riadiaca jednotka – nehrdzavejúca oceľ (1.4301/SS 304)
- Senzorová oblasť – PE (polyetylén) antistatický potravinársky FDA konformný
- Pripájacia príruba – nehrdzavejúca oceľ (1.4301/SS 304)
- Vyraďovacia klapka – nehrdzavejúca oceľ (1.4301/SS 304)

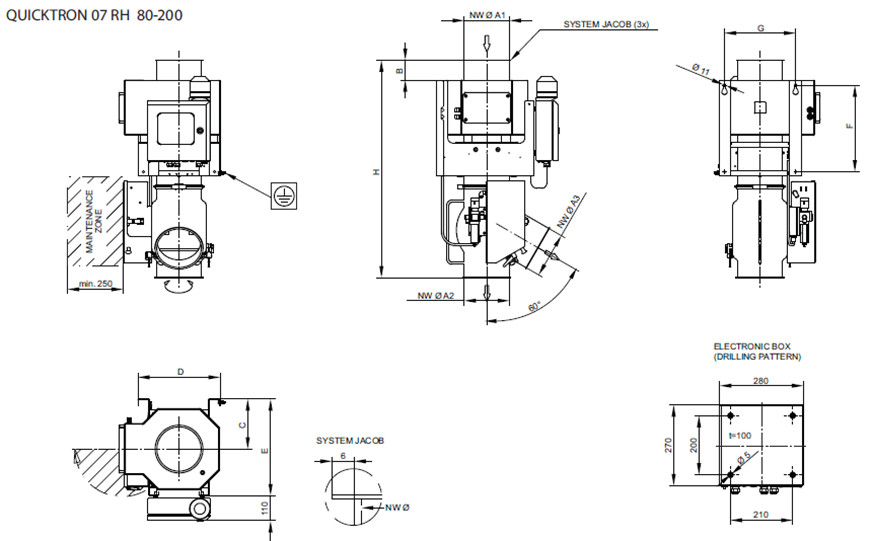

Rozmery
| A1: (mm) | A2/A3: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) |
|---|---|---|---|---|---|---|---|---|
| 80 | 100 | 42 | 190 | 280 | 350 | 220 | 230 | 600 |
| 100 | 100 | 73 | 190 | 280 | 350 | 220 | 230 | 680 |
| 120 | 120 | 80 | 190 | 280 | 350 | 220 | 230 | 700 |
| 150 | 150 | 80 | 190 | 360 | 385 | 290 | 300 | 825 |
| 200 | 200 | 90 | 225 | 370 | 435 | 380 | 320 | 980 |

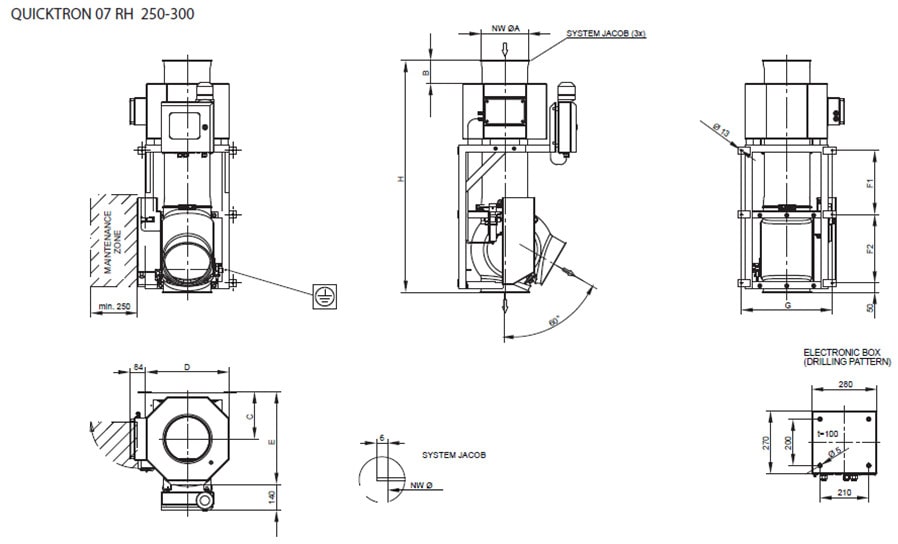

| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F1: (mm) | F2: (mm) | G: (mm) | H: (mm) |
|---|---|---|---|---|---|---|---|---|
| 250 | 125 | 255 | 450 | 500 | 345 | 370 | 490 | 1250 |
| 300 | 150 | 295 | 550 | 585 | 355 | 485 | 580 | 1600 |
Môžeme dodať prepadový detektor kovov aj s inou výškou, priemerom apertúry či rámom tak, aby vyhovoval vašim požiadavkám.
Požiadame vás o špecifikáciu požadovaných úprav a pripravíme cenovú ponuku presne pre vašu prevádzku.
Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú priemer apertúry (čím je menší, tým vyššia je citlivosť detektora), rýchlosť materiálu, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame váš materiál otestovať. Tieto testy robíme bezplatne. Kontaktujte nás, dohodneme sa na vykonaní testov a na zaslaní vzoriek vášho materiálu.
Tabuľka citlivosti detektora QUICKTRON 07 RH HyQ Clean
| Model | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| Citlivosť – oceľová guľôčka s priemerom (mm) | 0,4 | 0,4 | 0,5 | 0,6 | 0,8 | 1,0 | 1,2 |
Riadiaca jednotka AMD 07
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka so širokou škálou funkcií (uvádzame len niektoré z nich):
- Komunikácia cez Ethernet = neobmedzená flexibilita
- Kompaktná riadiaca jednotka
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Dynamické automatické sledovanie – maximálna citlivosť detektora
- Digitálna filtrácia signálu na maximálnu stabilitu v náročných podmienkach
- Monitorovanie optimálneho fungovania systému
- Úzka detekčná zóna zaručuje presné umiestnenie kovov v detekčnom poli na precíznu detekciu
- Jednoduché intuitívne ovládanie na komfortnú obsluhu detektora
- Farebný displej s uhlopriečkou 5,7“
- Možnosť uložiť do pamäte nastavenia až 500 produktov
- Možnosť vzdialeného pripojenia – diagnostika, zmena parametrov, aktualizácia SW
- USB konektor – možnosť ukladať údaje, jednoduchá aktualizácia SW, urýchlenie servisného zásahu
Rozsah dodávky
Súčasťou dodávky detektorov QUICKTRON 07 RH HyQ Clean je:
- Detekčná hlava
- Vyraďovacia jednotka vrátane pneumatických komponentov, regulátor tlaku vzduchu atď.
- Riadiaca jednotka
- Pripojovacie káble
- Inštalačný hardvér
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 50 W
- Stupeň krytia: IP 66
- Min. prevádzková teplota: - 10 °C
- Max. prevádzková teplota: + 50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Rýchlosť materiálu, pri ktorej dokáže spoľahlivo detegovať kovy: 1,5 – 6,0 m/s
- Napájací kábel: 1,8 m so zástrčkou
QUICKTRON 07 RH HyQ Clean je určený na kontrolu sypkých materiálov dopravovaných voľným pádom – tzv. samospádom – v potrubí. Detektor sa inštaluje do zvislého alebo šikmého potrubia, materiál prechádza detekčnou cievkou a v prípade detekcie kovu je automaticky presmerovaný vyraďovacou klapkou do výsypky. Nie je vhodný pre tlakovú ani pásovú dopravu.
Citlivosť závisí od priemeru apertúry – čím menší priemer, tým vyššia citlivosť. Pre priemer potrubia DN 80 a DN 100 detektor zachytí oceľovú guľôčku o priemere 0,4 mm; pre DN 120 je to 0,5 mm; DN 150 → 0,6 mm; DN 200 → 0,8 mm; DN 250 → 1,0 mm; DN 300 → 1,2 mm. Na výber optimálneho modelu odporúčame vykonať test na vašom materiáli – túto službu poskytujeme bezplatne.
Detekčná cievka je vybavená niekoľkými vrstvami elektromagnetického tienenia, vďaka čomu detektor nepotrebuje plastovú trubicu senzora. Výsledkom je mimoriadna odolnosť voči vonkajšiemu elektromagnetickému rušeniu aj v náročnom priemyselnom prostredí. V praxi to znamená stabilnú a spoľahlivú detekciu aj v blízkosti frekvenčných meničov, motorov alebo iných zdrojov rušenia bez nutnosti robiť kompromisy v citlivosti.
Označenie HyQ Clean označuje hygienické prevedenie detektora vyrobené celé z nehrdzavejúcej ocele (SS 304) s dizajnom, ktorý eliminuje slepé kapsy a miesta, kde by sa mohol usadzovať materiál. Stupeň krytia IP 66 umožňuje mokré čistenie a odolá tlakovým vodným lúčom. Vyraďovaciu jednotku možno demontovať za menej ako 1 minútu bez použitia náradia, čo uľahčuje čistenie a údržbu. QUICKTRON 07 RH HyQ Clean tak spĺňa najprísnejšie hygienické požiadavky potravinárskeho priemyslu.
Štandardne dodávame detektor pre potrubia s priemerom 80 až 300 mm. Na vyžiadanie sme schopní dodať detektor aj pre iné priemery, neštandardné výšky rámu alebo pre potrubia štvorcového či obdĺžnikového prierezu. V takom prípade nás kontaktujte so špecifikáciou vašich požiadavkov a pripravíme individuálnu ponuku.
Riadiaca jednotka AMD 07 je vybavená farebným dotykovým displejom s uhlopriečkou 5,7", do pamäte možno uložiť nastavenia až 500 produktov a komunikácia prebieha cez Ethernet. Systém mesuNET umožňuje vzdialený prístup k zariadeniu pre diagnostiku a zmenu parametrov; cez USB konektor možno aktualizovať softvér alebo exportovať dáta. Jednotka vykonáva automatickú kalibráciu citlivosti a zabezpečuje permanentný monitoring elektronických aj mechanických komponentov detektora.
Áno, ponúkame QUICKTRON 07 RH HyQ Clean v prevedení ATEX pre použitie v prostredí s nebezpečenstvom výbuchu, napríklad pri doprave horľavých práškov alebo granulátov. Kontaktujte nás pre upresnenie vašich požiadavkov a výber správneho prevedenia.
Na výber vhodného modelu s požadovanou citlivosťou odporúčame vykonať test na vašom materiáli – túto službu poskytujeme bezplatne. Stačí nás kontaktovať, dohodnúť zaslanie vzoriek a výsledky testu garantujeme do troch dní.
