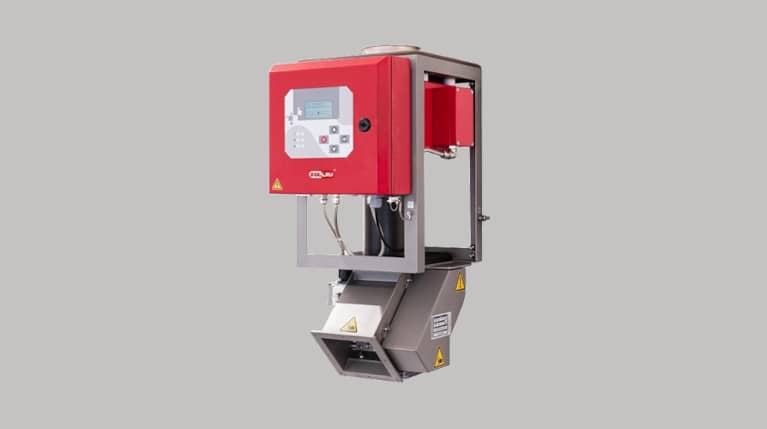

Prepadový detektor kovov QUICKTRON 05 A
Pre výhodnú cenu a vysokú citlivosť je QUICKTRONu 05 A najčastejšie používaný prepadový detektor na kontrolu sypkých zmesí dopravovaných voľným pádom.
Mimoriadne citlivý prepadový detektor kovov QUICKTRON 05 A slúži na detekciu kovových častíc v sypkých materiáloch gravitačne dopravovaných potrubím. Detektor je plne automatický a je vybavený vysokorýchlostnou vyraďovacou klapkou, ktorá umožňuje kontaminanty veľmi presne vyraďovať a minimalizovať straty kvalitného produktu.

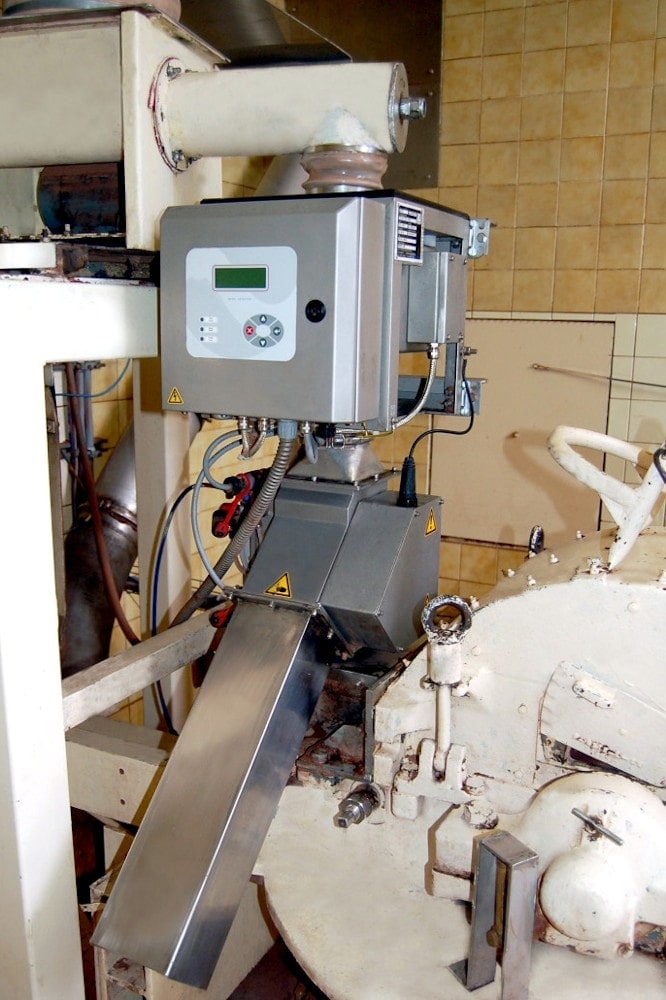

Vďaka jeho nízkej výške a kompaktným rozmerom je možné detektor QUICKTRON 05 A integrovať do existujúceho potrubia
Tento prepadový detektor štandardne dodávame pre potrubia s priemerom 50 – 300 mm. Môžeme ponúknuť detektor aj pre potrubia s iným priemerom a prierezom (štvorcové, obdĺžnikové).

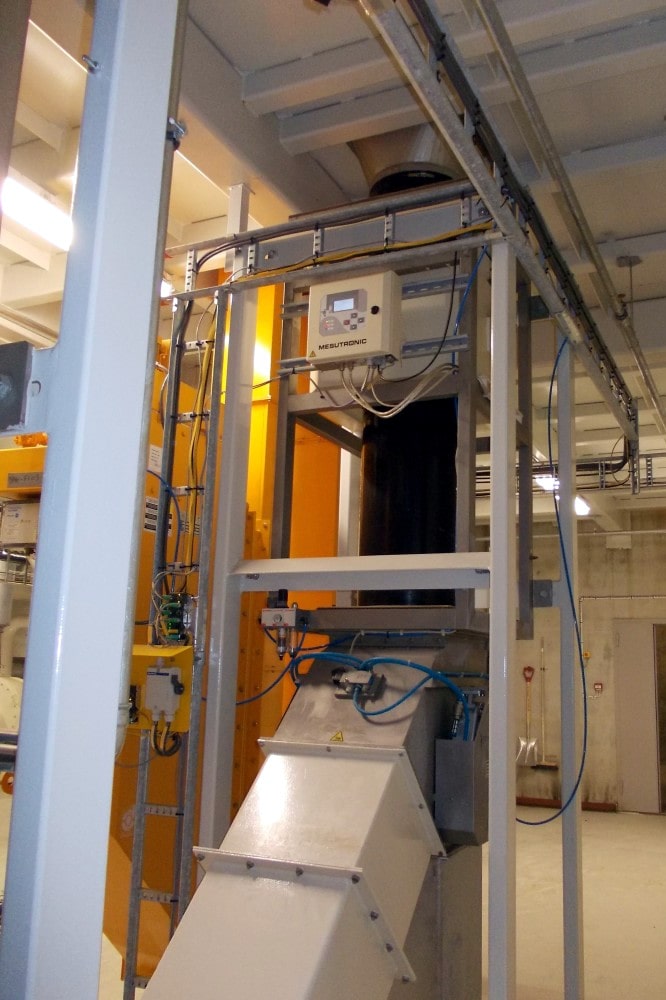

Tento detektor je osadený výkonnou riadiacou jednotkou AMD 05 a celým spektrom pokročilých funkcií, ako sú napr. automatické nastavenie produktu, automatická kalibrácia či digitálna filtrácia systému. Jednotka je vybavená 5-riadkovým LCD displejom a ovláda sa pomocou 4 ergonomických tlačidiel. Jej ovládanie je jednoduché a intuitívne. Riadiaca jednotka je nainštalovaná na ráme detektora, možno ju však umiestniť aj mimo detektora.
Otvorená rámová konštrukcia detektora umožňuje neobmedzený prístup k všetkým jeho komponentom.
Digitálne spracovanie signálu umožňuje výborné výsledky detekcie a robustná konštrukcia detektora je predpokladom jeho maximálnej životnosti.
Hlavné výhody prepadového detektora kovov
- Detektor kovov na kontrolu sypkých[JP1] materiálov pri voľnom páde. Deteguje všetky voľné kovové častice aj častice vo forme inklúzií vo
- finálnom výrobku.
- Mimoriadne presná a spoľahlivá detekcia kovov.
- Odolný a robustný – výhodná investícia
- K dispozícii sú verzie s certifikátom ATEX.
- Kompaktnosť uľahčuje integráciu do existujúcich výrobných zariadení a liniek.

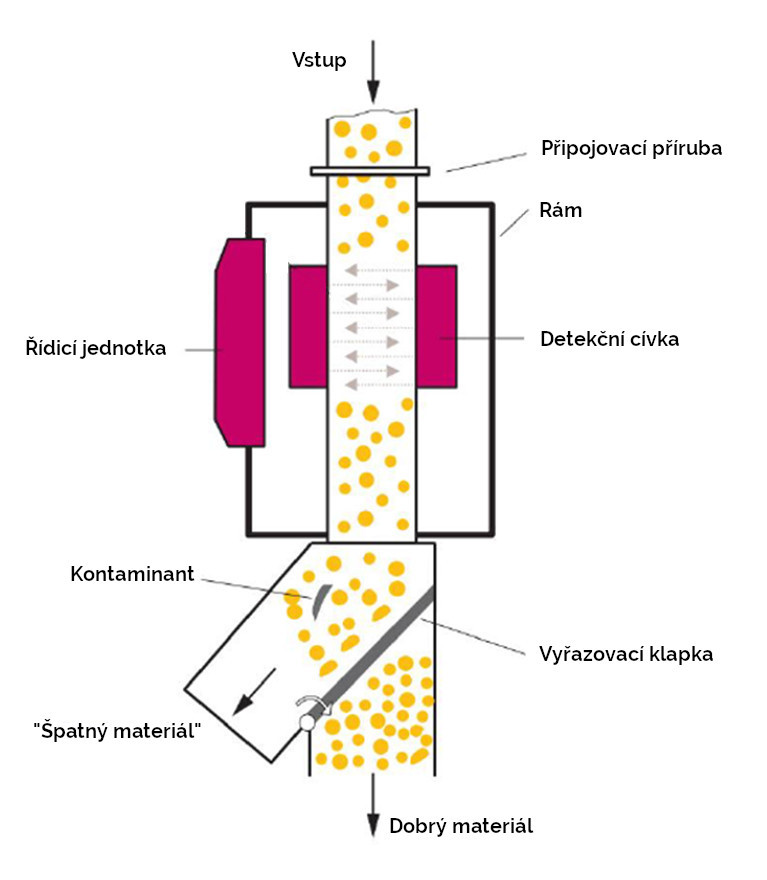

Princíp funkcie detektora
Detektor kovov radu Quicktron je nainštalovaný do potrubia, ktoré dopravuje voľne padajúci sypký materiál. Kontrolovaný materiál prechádza detekčnou cievkou. V prípade, že je materiál znečistený kovovým kontaminantom, cievka kov deteguje a vydá signál na otvorenie vyraďovacej klapky. Časť materiálu s kovovým kontaminantom sa presmerujú do výsypky nekvalitného materiálu. Klapka sa potom automaticky vráti do pôvodnej polohy. Chod detektora vrátane vyradenia kontaminantov je plne automatický.
Vďaka použitej vysokorýchlostnej vyraďovacej klapka je jej chod veľmi rýchly a presný, čo vedie k minimalizácii strát kvalitného materiálu. Čas na vyraďovanie materiálu je nastaviteľný.
Prepadový detektor kovov QUICKTRON 05 A je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Flexibilný – z hľadiska veľkosti a použitia
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory QUICKTRON 05 A môžeme dodať so širokou voliteľnou výbavou:
- Výstražné zariadenie – maják, bzučiak
- Monitoring – tlak vzduchu, vyraďovacia klapka
- Vzduchový kompresor
- Nádoba na stlačený vzduch
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Vyhotovenie z nehrdzavejúcej ocele
- Konštrukcia na pretlakové aplikácie do 0,3 bar
- Konštrukcia na použitie pri vysokých teplotách
- Farebné vyhotovenie podľa požiadaviek
- Konštrukcia na použitie vo výbušnom prostredí
- Detektor s kontrolným displejom a/alebo riadiacou jednotkou v samostatnej skrini
Použité materiály
- Rám – nehrdzavejúca oceľ (1.4301/SS 304)
- Detekčná cievka – alumínium, ako opcia nehrdzavejúca oceľ (1.4301/SS 304)
- Riadiaca jednotka – oceľ, ako opcia nehrdzavejúca oceľ (1.4301/SS 304)
- Krycia doska – PP (polypropylén)
- Senzorová trubica – PP (polypropylén), ako opcia TIVA
- Pripájacia príruba – nehrdzavejúca oceľ (1.4301/SS 304)
- Vyraďovacia klapka – nehrdzavejúca oceľ (1.4301/SS 304)

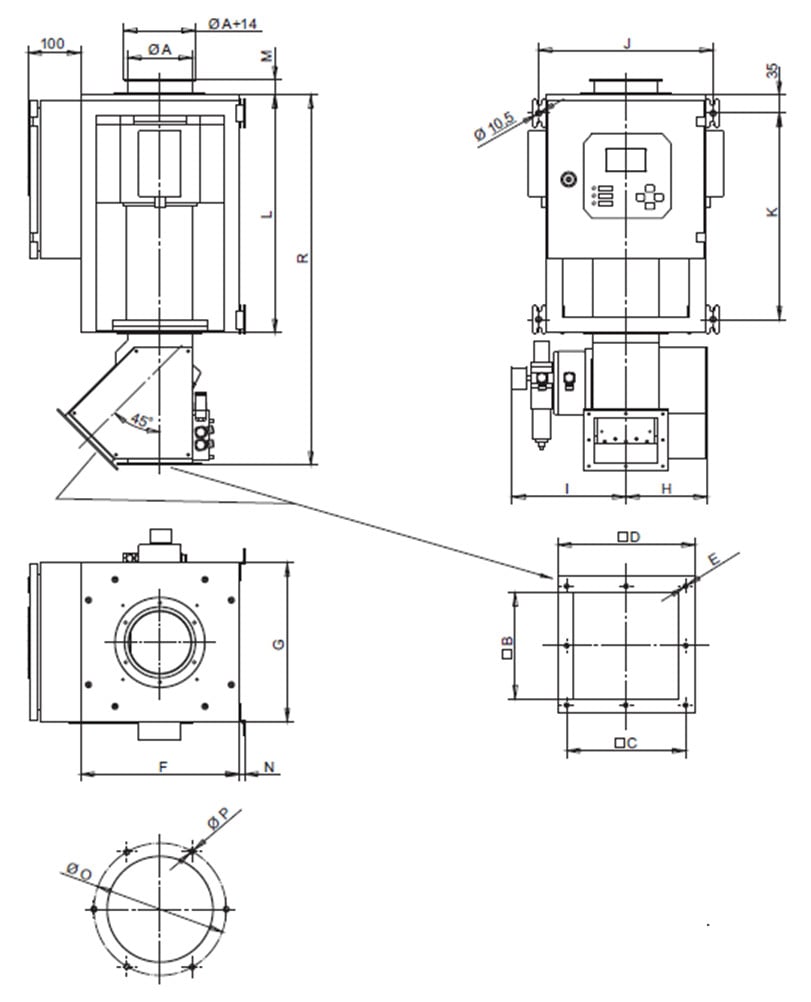

Rozmery
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) | H: (mm) | I: (mm) |
|---|---|---|---|---|---|---|---|---|
| 50 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 70 | 70 | 86 | 100 | 8xM5 | 220 | 300 | 100 | 180 |
| 80 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 100 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 120 | 120 | 140 | 160 | 8xM5 | 300 | 300 | 154 | 215 |
| 150 | 200 | 225 | 246 | 8xM5 | 370 | 370 | 203 | 255 |
| 200 | 200 | 225 | 246 | 8xM5 | 430 | 430 | 203 | 255 |
| 250 | 300 | 325 | 360 | 8xM5 | 530 | 530 | 322 | 180 |
| 300 | 300 | 325 | 360 | 8xM5 | 630 | 630 | 322 | 180 |
| J: (mm) | K: (mm) | L: (mm) | M: (mm) | N: (mm) | O: (mm) | P: (mm) | R: (mm) | Hmotnosť (kg) |
|---|---|---|---|---|---|---|---|---|
| 250 | 260 | 310 | - | - | 72 | 4xM5 | 490 | 25 |
| 250 | 260 | 310 | - | - | 130 | 4xM5 | 490 | 25 |
| 330 | 340 | 400 | 35 | 10 | 108 | 6xM5 | 650 | 35 |
| 330 | 340 | 400 | 28 | 10 | 130 | 6xM5 | 650 | 40 |
| 330 | 390 | 450 | 28 | 10 | 150 | 6xM5 | 700 | 45 |
| 380 | 405 | 470 | 36 | 5 | 180 | 6xM5 | 800 | 55 |
| 460 | 605 | 670 | 37 | 5 | 230 | 6xM5 | 1000 | 65 |
| 560 | 605 | 665 | 48 | 5 | 280 | 6xM5 | 1200 | 130 |
| 660 | 805 | 865 | 50 | 5 | 366 | 8xM10 | 1400 | 160 |
Môžeme dodať prepadový detektor kovov aj s inou výškou, priemerom apertúry či rámom tak, aby vyhovoval vašim požiadavkám.
Požiadame vás o špecifikáciu požadovaných úprav a pripravíme cenovú ponuku presne pre vašu prevádzku.
Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú priemer apertúry (čím je menší, tým vyššia je citlivosť detektora), rýchlosť materiálu, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame váš materiál otestovať. Tieto testy robíme bezplatne. Kontaktujte nás, dohodneme sa na vykonaní testov a na zaslaní vzoriek vášho materiálu.
Tabuľka citlivosti detektora QUICKTRON 05 A
| Model | 50 | 70 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Citlivosť – oceľová guľôčka s priemerom (mm) | 0,3 | 0,45 | 0,5 | 0,6 | 0,7 | 0,9 | 1,0 | 1,5 | 1,75 |

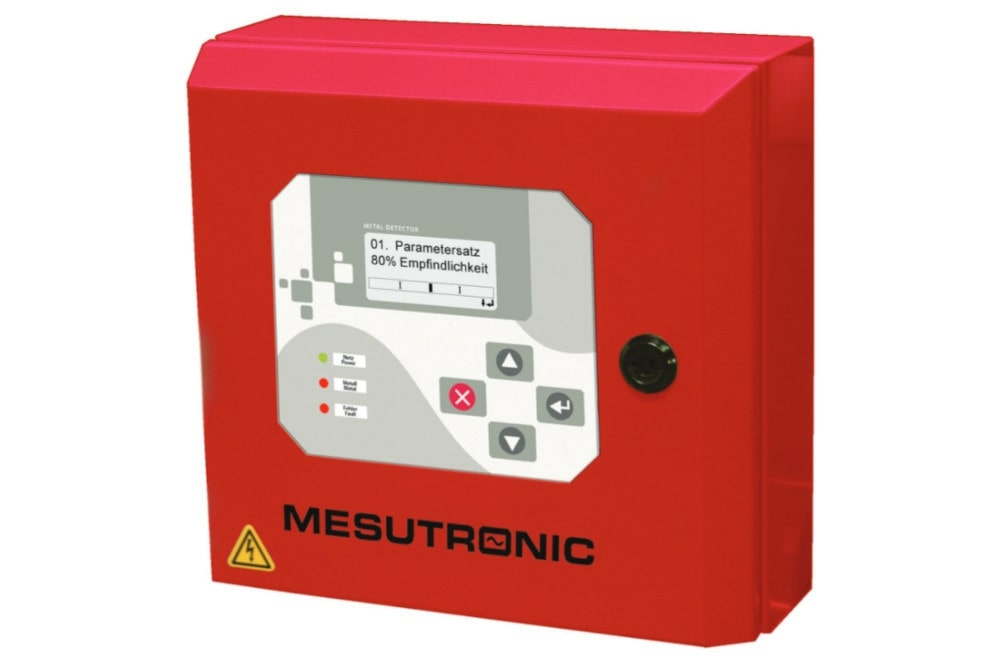

Riadiaca jednotka AMD 05
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka so širokou škálou funkcií (uvádzame len niektoré z nich):
- Riadiaca jednotka so vstavaným regulovateľným napájaním na spoľahlivý výkon a jednoduchý servis
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Digitálna filtrácia signálu na maximálnu stabilitu v náročných podmienkach
- Úzka detekčná zóna zaručuje presné umiestnenie kovov v detekčnom poli na precíznu detekciu
- Monitorovanie optimálneho fungovania systému
- Dotykové ovládanie – pomocou 4 ergonomických tlačidiel
- Päťriadkový podsvietený LCD displej
- Možnosť uložiť do pamäte nastavenia až 500 produktov
Rozsah dodávky
Súčasťou dodávky detektorov QUICKTRON 05 A je:
- Detekčná hlava
- Vyraďovacia jednotka vrátane pneumatických komponentov, regulátor tlaku vzduchu atď.
- Riadiaca jednotka
- Pripojovacie káble
- Inštalačný hardvér
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 50 W
- Stupeň krytia: IP 65
- Min. prevádzková teplota: - 10 °C
- Max. prevádzková teplota: + 50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Rýchlosť materiálu, pri ktorej dokáže spoľahlivo detegovať kovy: 1,5 – 6,0 m/s
- Napájací kábel: 1,8 m so zástrčkou
Prepadové detektory kovov pre samospád sú špecializované zariadenia určené na kontrolu sypných a voľne tečúcich materiálov, ktoré prechádzajú potrubím alebo kanálom vplyvom gravitácie. Inštalujú sa do výrobných liniek potravinárskeho, farmaceutického alebo chemického priemyslu, kde zabezpečujú detekciu a automatické vyradenie kovových nečistôt ešte pred ďalším spracovaním alebo balením produktu.
Ponúkame šesť modelov prepadových detektorov kovov pre potravinárstvo: Prepadový detektor kovov METRON 07 PowerLine, Prepadový detektor kovov METRON 07 FlatLine, Prepadový detektor kovov QUICKTRON 07 RH HyQ Clean, Prepadový detektor kovov QUICKTRON 05 A, Detektor kovov METRON 05 CR a Detektor kovov PHARMATRON 07 HQ. Každý model je navrhnutý pre špecifické aplikácie a líši sa citlivosťou, prevedením a riadiacou jednotkou.
Citlivosť detektorov závisí od konkrétneho modelu a priemeru otvoru. Napríklad Prepadový detektor kovov METRON 07 PowerLine dosahuje citlivosť až 0,4 mm pre železné kovy (Fe), 0,5 mm pre neželezné kovy (NFe) a 1,5 mm pre nehrdzavejúcu oceľ (SS). Prepadový detektor kovov QUICKTRON 07 RH HyQ Clean detekuje Fe od 0,5 mm, NFe od 0,6 mm a SS od 1,5 mm. Presné hodnoty vždy závisia od priemeru otvoru detektora a vlastností kontrolovaného produktu.
Metal free zóna (MFZ) je ochranný priestor okolo detektora, kde nesmú byť umiestnené žiadne kovové konštrukcie, aby nedochádzalo k rušeniu detekcie. U modelov Prepadový detektor kovov METRON 07 PowerLine a Prepadový detektor kovov METRON 07 FlatLine Metal free zóna nie je vyžadovaná vďaka špeciálnej konštrukčnej koncepcii, čo výrazne zjednodušuje montáž a šetrí priestor vo výrobnej linke. Modely Prepadový detektor kovov QUICKTRON 05 A a Detektor kovov METRON 05 CR Metal free zónu vyžadujú.
Prepadový detektor kovov pracuje na princípe elektromagnetickej indukcie. Materiál voľne padá gravitáciou cez detekčnú hlavu, ktorá generuje elektromagnetické pole. Ak materiál obsahuje kovovú nečistotu, spôsobí zmenu tohto poľa, ktorú prístroj okamžite zaznamená. Riadiaca jednotka potom aktivuje automatický vyhadzovač, ktorý kontaminovaný produkt odstráni z výrobného procesu.
Detektory sú vybavené dvoma typmi riadiacich jednotiek. Modely Prepadový detektor kovov QUICKTRON 07 RH HyQ Clean, Prepadový detektor kovov METRON 07 PowerLine, Prepadový detektor kovov METRON 07 FlatLine a Detektor kovov PHARMATRON 07 HQ využívajú jednotku AMD 07 s 5,7" farebným dotykovým displejom, Ethernetovým pripojením, vzdialeným prístupom mesuNET a pamäťou pre 500 produktov. Modely Prepadový detektor kovov QUICKTRON 05 A a Detektor kovov METRON 05 CR sú vybavené jednotkou AMD 05 s 5-riadkovým LCD displejom, 4 tlačidlami a pamäťou pre 500 produktov.
Áno, prepadové detektory kovov sú certifikované a konštruované pre potravinársky priemysel — spĺňajú hygienické požiadavky a sú vyrobené z materiálov vhodných pre styk s potravinami. Detektor kovov PHARMATRON 07 HQ je špeciálne určený pre farmaceutický priemysel s najvyššími nárokmi na hygienu a citlivosť detekcie. Všetky modely spĺňajú príslušné normy a predpisy platné v EÚ.
Poskytujeme komplexnú servisnú podporu zahŕňajúcu inštaláciu, uvedenie do prevádzky, zaškolenie obsluhy a pravidelnú kalibráciu. Na overenie správnej funkcie detektora sú k dispozícii testovacie vzorky (test pieces) umožňujúce pravidelnú kontrolu citlivosti. Zákazníci môžu využiť aj vzdialený prístup mesuNET na monitoring a správu detektorov prostredníctvom siete — dostupný u modelov s riadiacou jednotkou AMD 07.
