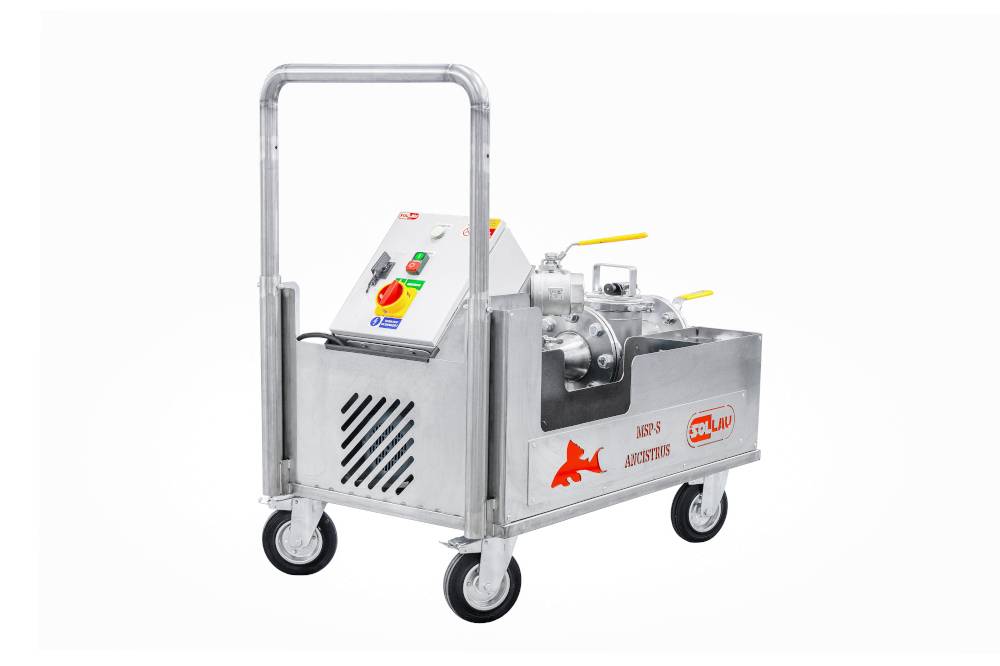

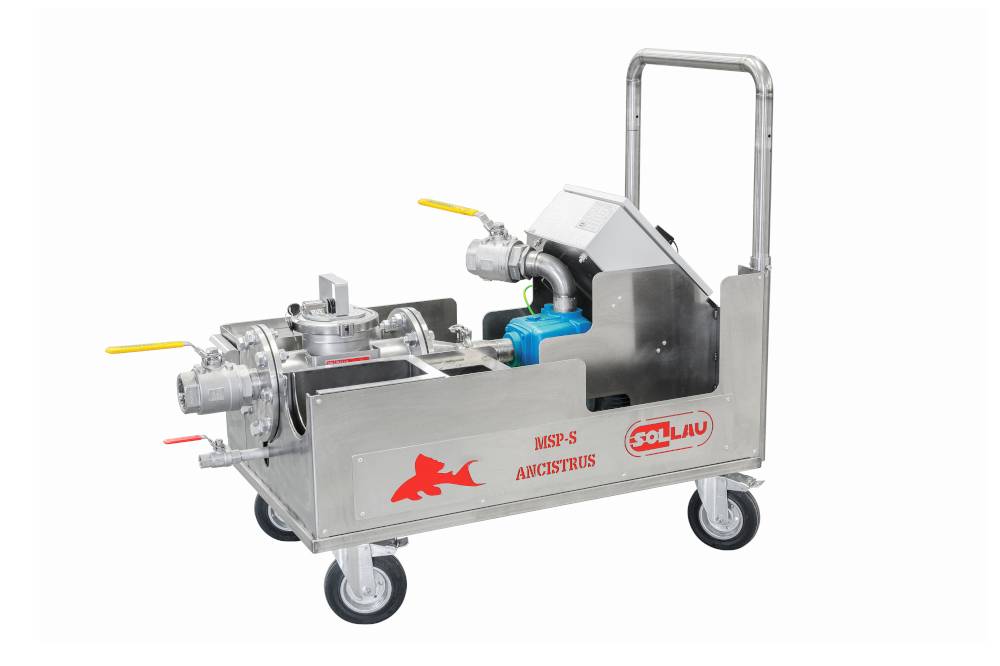

Mobilné prietokové magnetické separátory MSP–S ANCISTRUS
Mobilný magnetický separátor MSP-S ANCISTRUS je určený najmä na separáciu feromagnetických častíc zo strojárskych olejov a emulzií.
Hlavné prínosy použitia separátora MSP-S ANCISTRUS
- predĺženie životnosti obrábacích, chladiacich a hydraulických kvapalín
- zlepšenie povrchu opracovávaných výrobkov (v prípade čistenia obrábacích či brúsnych olejov a emulzií)
- zníženie nákladov na nákup a následnú ekologickú likvidáciu pevných filtrov
- zníženie nákladov na nákup a následnú ekologickú likvidáciu technických kvapalín
- predĺženie životnosti nástrojov (napr. obrábacích)
- vyčistenie okruhov s technickými kvapalinami aj mimo bežnej výrobnej prevádzky (napr. v noci)
- zníženie opotrebenia čerpadiel a dýz
- zníženie nákladov na údržbu
- eliminácia výrobných prestojov
- permanentná ochrana technologického zariadenia
- plynulá výrobná prevádzka bez prestojov
- vďaka kompaktnosti a mobilite je tento separátor ideálnym riešením napr. pre servisné firmy v strojárstve
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!

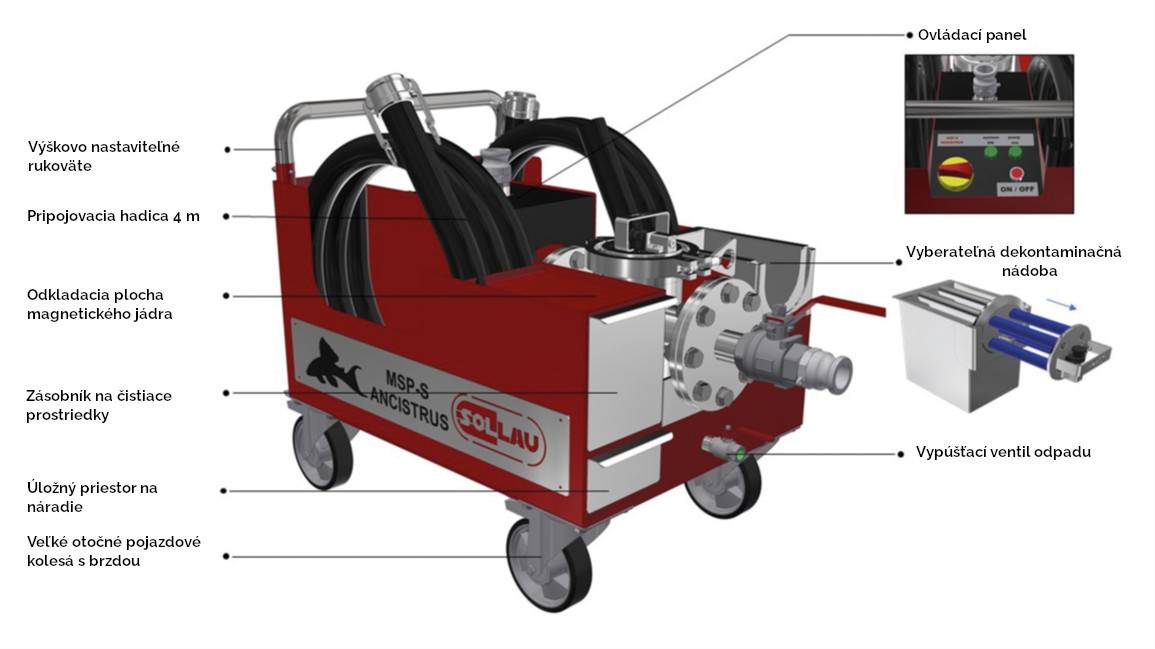

Konštrukcia tlakového separátora

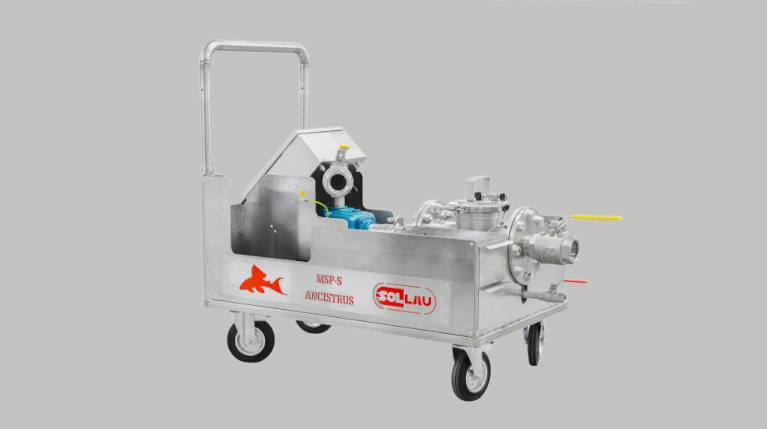

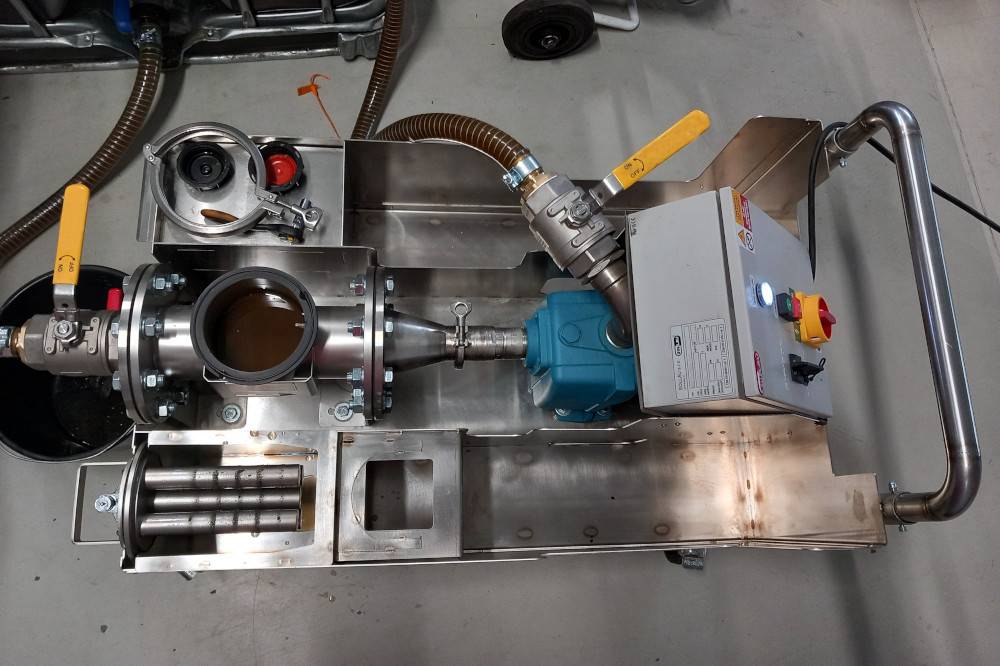

Na mobilnej platforme sa nachádza ucelená separačná jednotka, ktorú tvorí:
- extrémne silný magnetický separátor,
- čerpadlo
- sústava hadíc s rýchlospojkami na okamžité pripojenie separátora na čistený okruh.

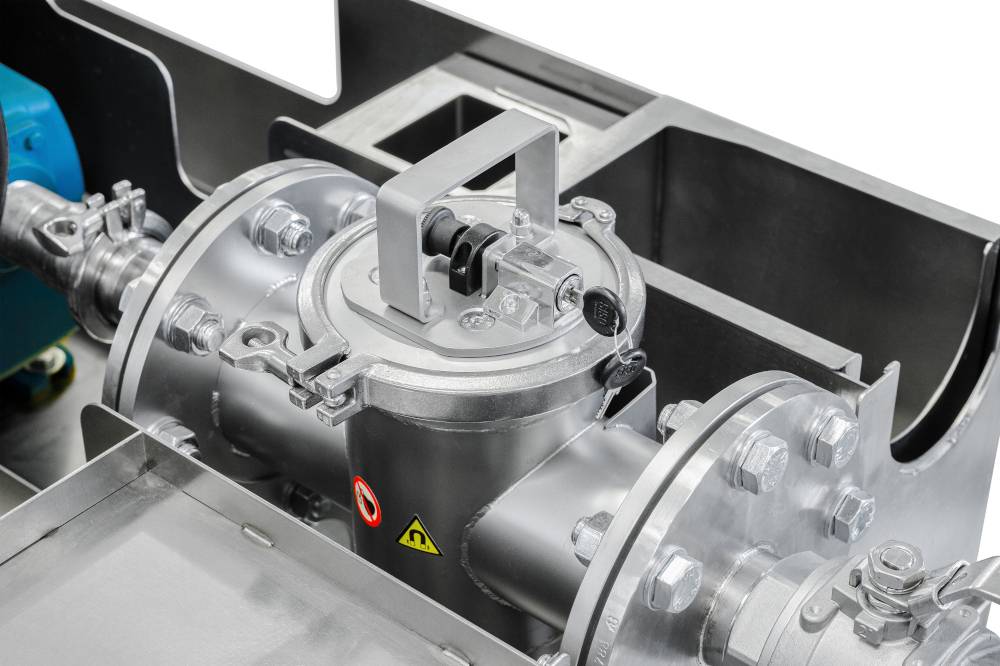

Magnetické tyče v magnetickom filtri tvoria labyrint, takže separované médium je v intenzívnom kontakte s týmito tyčami. Vďaka tomu sa dosahuje vysoká úroveň separácie s možnosťou zachytiť nečistoty už od 1 mikrónu!

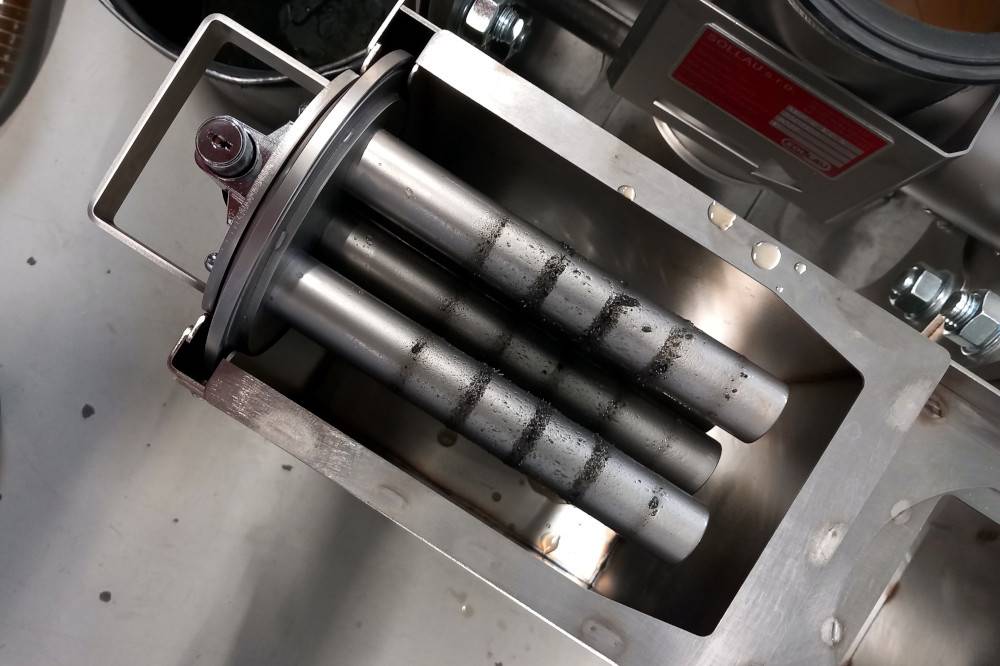

Počas procesu separácie sa zachytené feromagnetické častice prilepia na zadné časti magnetických trubíc a nielenže neblokujú tok čisteného materiálu, ale sú aj chránené pred nežiaducim strhnutím separovaným médiom.
Čistenie separátora
Po uzavretí vstupu a výstupu čistenej tekutiny sa vyberie telo separátora a vloží sa do záchytnej nádoby (ktorá je integrovaná v mobilnej separačnej jednotke). Potom sa neodýmové jadrá vytiahnu z ochranných trubíc z nehrdzavejúcej ocele a zachytené častice, dovtedy pridržiavané magnetmi na povrchu týchto trubíc, samovoľne odpadnú do záchytnej nádoby. Separátor sa potom môže opäť skompletizovať a čistiaci proces obnoviť.
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5
MSP-S ANCISTRUS
- tlaková odolnosť do 8 barov
- 13 500 G na jadre a až 10 000 G na plášti
- veľká záchytná magnetická plocha = veľká záchytná kapacita
- mobilné vyhotovenie = rýchly presun separátora
- jednoduché pripojenie vďaka systému univerzálnych rýchlospojok
- mechanické sitko na zachytenie neželezných častíc (opčná výbava)
Technické údaje
Celkové rozmery mobilnej separačnej jednotky MSP-S ANCISTRUS
- výška bez rukoväte: 666 mm
- Výška s rukoväťou: 1 000 mm
- Výška pojazdov: 182 mm
- Dĺžka: 1 321 mm
- Šírka: 600 mm
Opis čerpadla
Calpeda AM 40-10B (230 V, 50 HZ, motor: 2900 ot/min, 0,55 kW, hmotnosť cca 20 kg, použitie pre čistú alebo mierne špinavú vodu, tlak: 6 barov, IP 54, max. nasávacia výška: 12,9 m

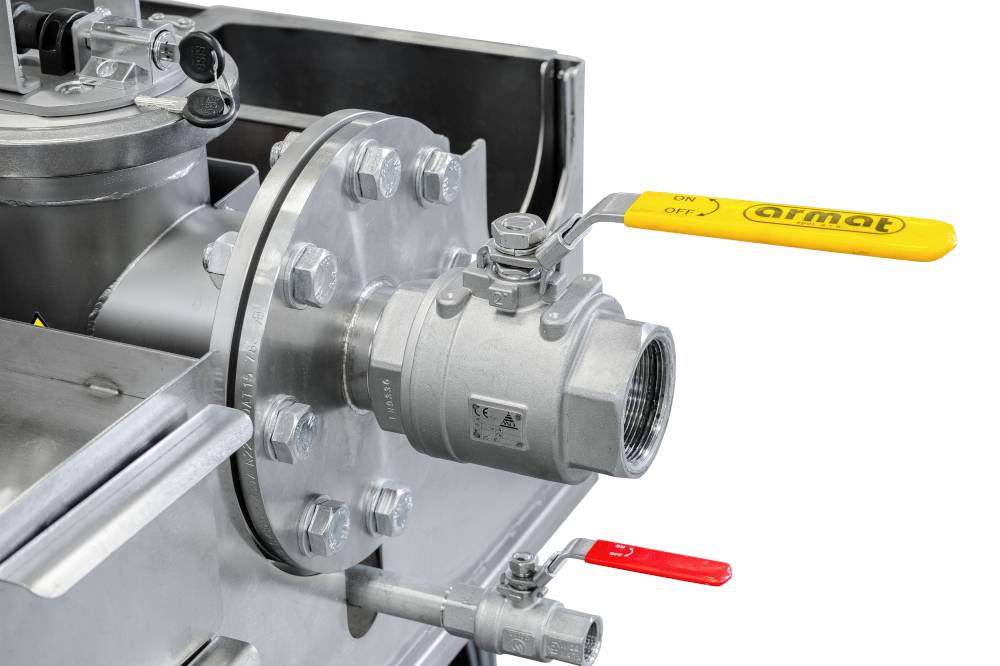

Pripojenie
Vstupné a výstupné štvormetrové hadice z PVC odolného voči pôsobeniu olejov. Hadice sa dodávajú s rýchlouzávermi na jednoduché a rýchle pripojenie mobilného čistiaceho zariadenia k čistenému okruhu.
| Výrobok | Priemer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|
| MSP-S 100 N ANCISTRUS | 100 | zobraziť PDF |
Mobilný magnetický separátor MSP-S ANCISTRUS je určený predovšetkým na separáciu feromagnetických častíc zo strojárskych olejov a emulzií – konkrétne z rezných, brúsnych, chladiacich a hydraulických kvapalín. Vďaka kompaktnému mobilnému prevedeniu je ideálnym riešením pre servisné firmy v strojárstve a na čistenie okruhov s technickými kvapalinami aj mimo bežnej výrobnej prevádzky, napríklad v noci.
Separátor MSP-S ANCISTRUS je osadený neodymovými magnetmi s indukciou 16 000 G na jadre a 11 500 G na plášti magnetickej trubice. Maximálna dosiahnuteľná indukcia v rámci produktovej rady MSP-S je 18 700 G, odtrhová sila až 176 N. Zachytávané sú feromagnetické nečistoty od veľkosti 1 mikrona.
Mobilná jednotka na podvozku s kolieskami tvorí ucelený celok skladajúci sa z magnetického separátora, čerpadla Calpeda AM 40-10B (230 V, 0,55 kW, tlak 6 bar) a sady štvorrmetrových hadíc z PVC odolného voči olejom. Hadice sú vybavené rýchlouzávermi pre okamžité pripojenie k čistenému okruhu. Súčasťou jednotky je aj integrovaná záchytná nádoba pre zachytené nečistoty.
Po uzavretí vstupu a výstupu čistenej tekutiny sa vyberie telo separátora a vloží do integrovanej záchytnej nádoby. Neodymové jadrá sa vytiahnu z ochranných nerezových trubíc a zachytené Fe častice samovoľne odpadnú do nádoby. Potom sa separátor opäť zkompletuje a čistiaci proces môže pokračovať. Ako voliteľná výbava je dostupné mechanické sitko pre záchyt nemagnetických nečistôt.
Separátor MSP-S ANCISTRUS je konštruovaný pre prevádzkový tlak do 8 barov. Čerpadlo Calpeda AM 40-10B, integrované v mobilnej jednotke, pracuje s tlakom 6 barov a maximálnou sacou výškou 12,9 m. V prípade špecifických požiadaviek ponúkame výrobu na mieru.
Pravidelné magnetické čistenie technických kvapalín predlžuje ich životnosť a znižuje náklady na nákup nových tekutín aj na ich ekologickú likvidáciu. Zlepšuje sa povrch opracovávaných výrobkov a predlžuje sa životnosť nástrojov. Separátor zároveň znižuje opotrebenie čerpadiel a trysiek, eliminuje výrobné prestoje a obmedzuje náklady na údržbu technologického zariadenia.
Separátor je vyrábaný v súlade s oprávnením na zváranie tlakových zariadení podľa PED 2014/68/EU, s certifikátom podľa EN-ISO 3834-2, EN 1090-2, EN 13480-1 až 5 a EN 13445-1 až 5. Zdarma vykonáme testy vášho materiálu na separátore do troch dní – overte si tak, že zariadenie splní vaše požiadavky ešte pred rozhodnutím o nákupe.
