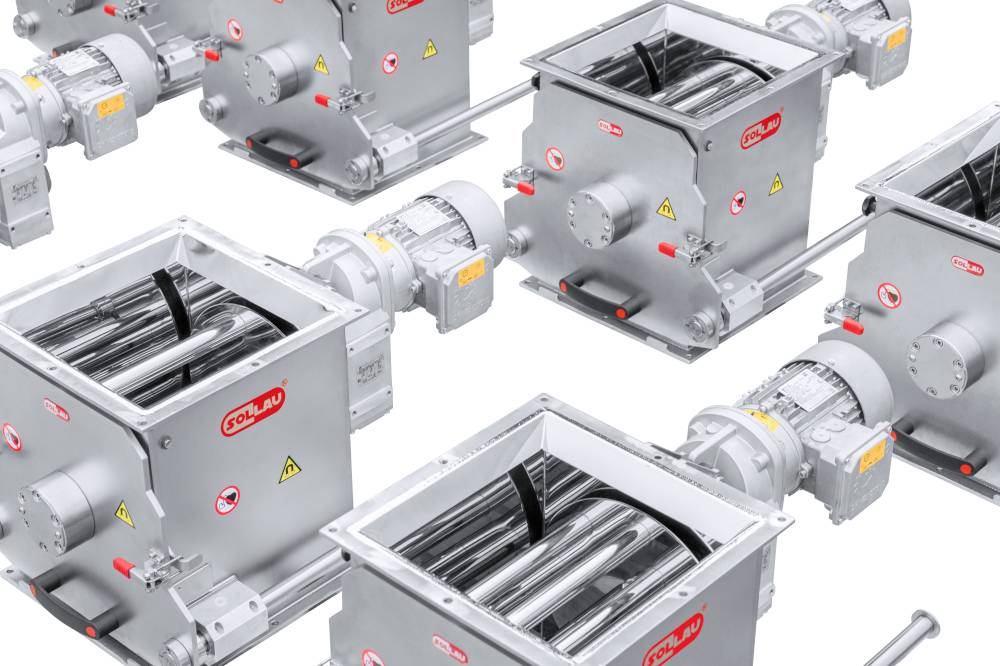

Rotačné magnetické separátory s výsuvnými roštami MSR-MC
Magnetický rotačný separátor so systémom rýchleho čistenia umožňuje ľahké, vysoko účinné a rýchle oddelenie aj tých najjemnejších magnetických kovových nečistôt (s veľkosťou od 30 µm) zo sypkých a ťažšie priestupných materiálov (ktoré by mohli zablokovať či poškodiť bežný magnetický separátor s pevnými roštami) a chráni tak pred poškodením stroje a zariadenia spracúvajúce už vyčistený materiál.
Konštrukcia a výhody rotačného separátora
Základnými prvkami tohto separátora sú magnetické trubice hermeticky uzavreté v opláštení z nehrdzavejúcej ocele a vložené do rotujúceho ochranného roštu z nehrdzavejúcej ocele. Tento systém „rúrka v trubke“ má viacero nesporných výhod:
- výrazne predlžuje životnosť drahých magnetických jadier (nemôže sa k nim dostať voda, pri čistení nedochádza k ich mechanickému opotrebovaniu atď.)
- eliminuje sa riziko odlúpnutia kúska magnetu alebo jeho poniklovania (a s tým spojené nežiaduce preniknutie do čisteného materiálu)
- zvyšuje sa odolnosť celého roštového systému voči abrázii
- veľmi silné magnetické pole generované neodýmovými magnetmi vnútri trubíc roštov zachytáva feromagnetické častice (vrátane nečistôt zo zmagnetizovanej nehrdzavejúcej ocele) na povrchu magnetických trubíc
- vďaka tomu, že sústava magnetických trubíc nie je statická, ale hriadeľ sa otáča pomocou elektromotora, je takto vytvorené magnetické sito nielen vo veľmi intenzívnom kontakte s prúdiacim materiálom, ale magnetické trubice sú, na rozdiel od bežných fixných magnetických roštov, tiež rovnomerne po celom obvode vystavené abrazívnemu pôsobeniu padajúceho materiálu (čo vedie k zníženiu rizika prebrúsenia ochranných trubíc z nehrdzavejúcej ocele a predĺženiu ich životnosti)
- ďalšou nespornou výhodou tohto separátora je skutočnosť, že čistený materiál prepadáva cez permanentne sa otáčajúcu sústavu magnetických trubíc (pričom rýchlosť rotácie možno nastaviť tak, aby optimálne vyhovovala priestupnosti čisteného materiálu), čím sa eliminuje riziko upchatia separátora.
- rotačný separátor je možné veľmi jednoducho a rýchlo vyčistiť, pretože po vytiahnutí magnetických jadier z trubíc z nehrdzavejúcej ocele zachytené nečistoty z povrchu roštu samovoľne odpadnú (netreba ich prácne ručne odstraňovať).
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Tento magnetický separátor môžeme vyrobiť s maximálnou indukciou 13 500 G na jadre a 10 500 G na plášti magnetickej trubice. Tolerancia je +/- 10 %.
Na aké potrubie sa separátor pripojí?

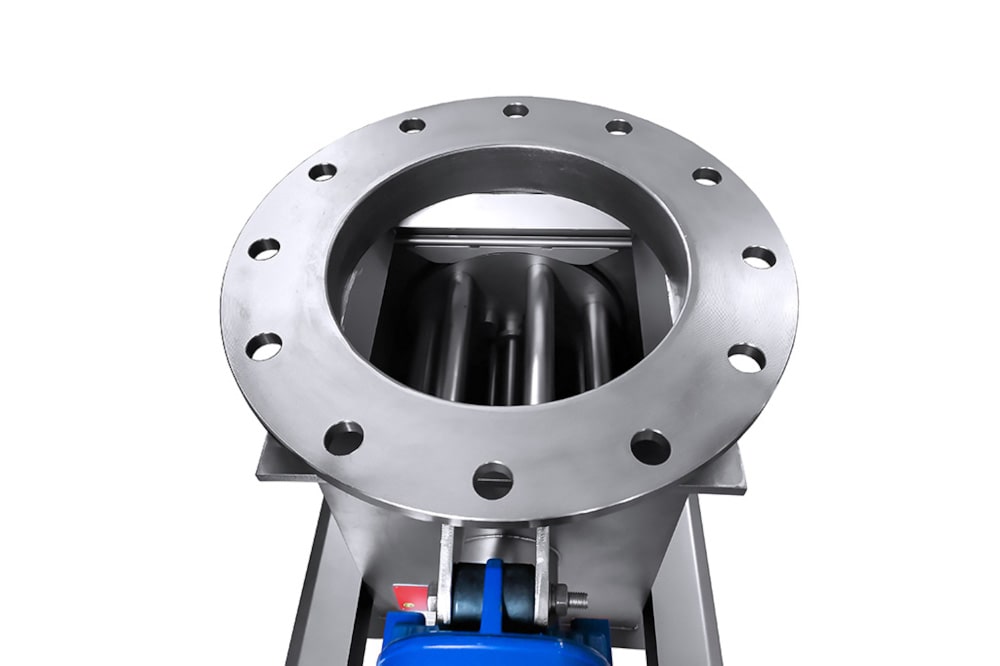

Aby bola aplikácia jednoduchá a rýchla, skriňa separátora je zakončená prírubami (štandardnými, prírubami typu Jacob či prírubami podľa požiadavky zákazníka), MSR-MC bežne vyrábame (v závislosti od modelu) v pripojovacích priemeroch od 150 do 350 mm, s konštrukčnou výškou medzi 220 až 400 mm a kapacitou od 6 do 48 m³/h (pričom rozmerovo aj tvarovo sa dokážeme prispôsobiť potrebám zákazníka).
Dvojnásobne účinná separácia
Na aplikáciu s vysokými požiadavkami na výslednú čistotu spracovávaného materiálu (napr. vo farmaceutickom a potravinárskom priemysle) ponúkame rotačné separátory vybavené zdvojeným magnetickým roštom – na hriadeli je umiestnený vnútorný aj vonkajší magnetický prstenec a materiál prechádza de facto štvornásobnou separáciou (v porovnaní so statickým jednoradovým roštovým separátorom).
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

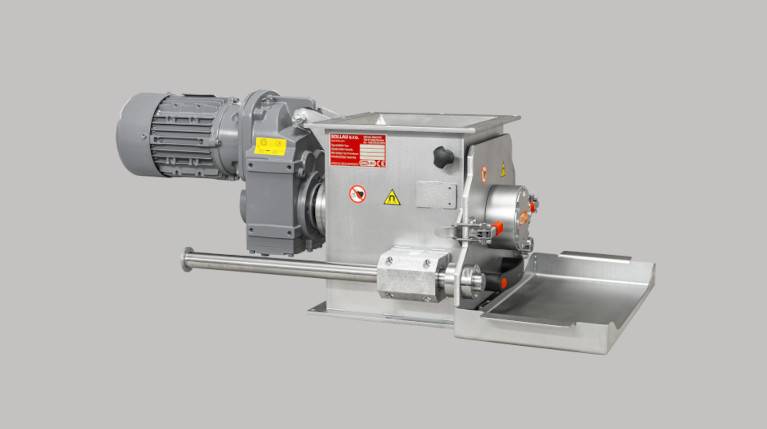

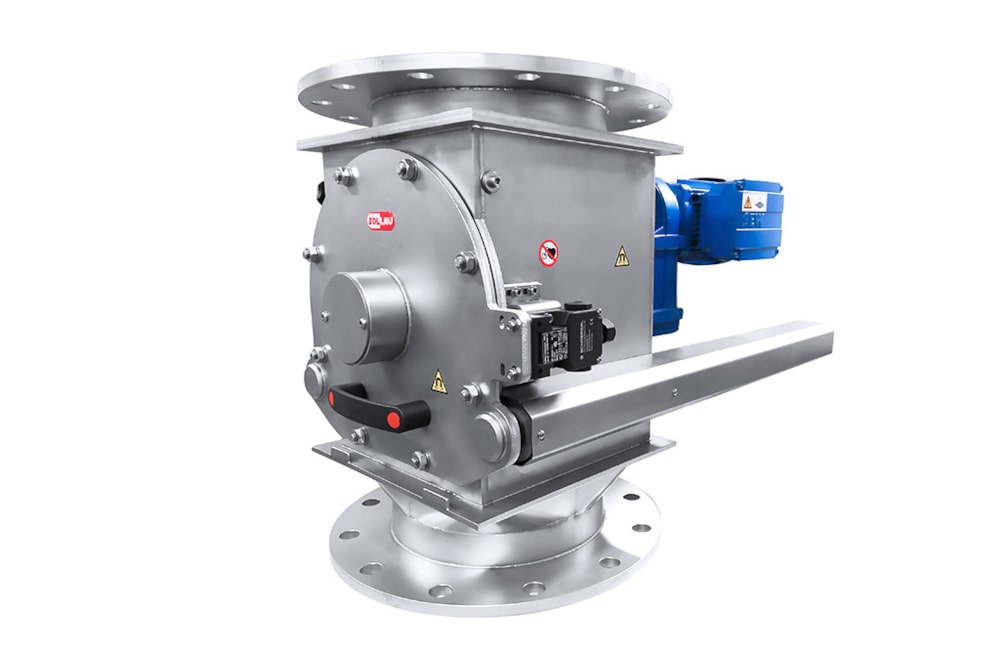

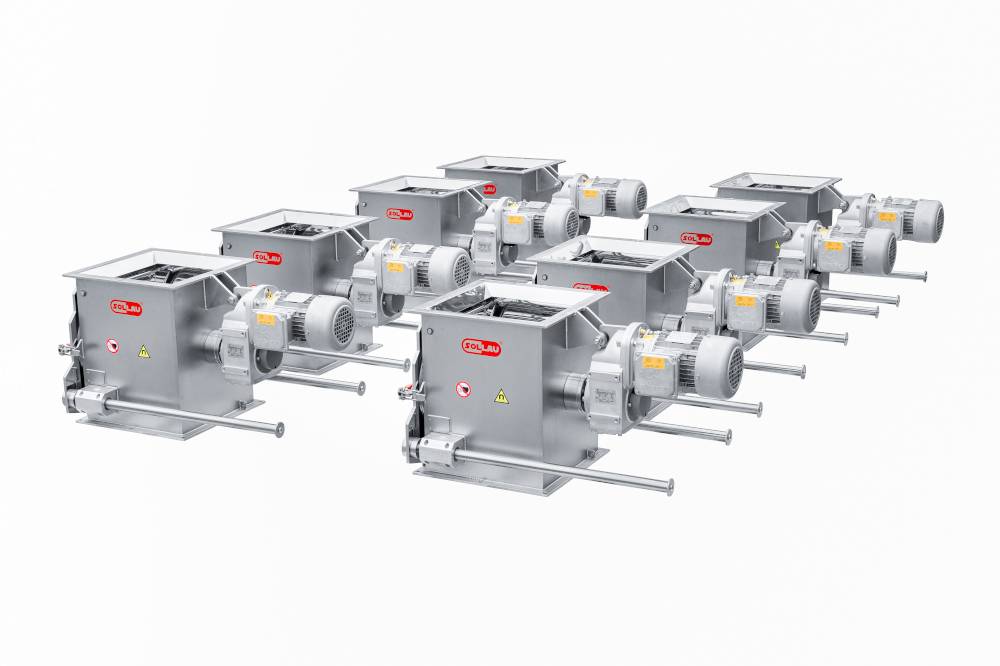

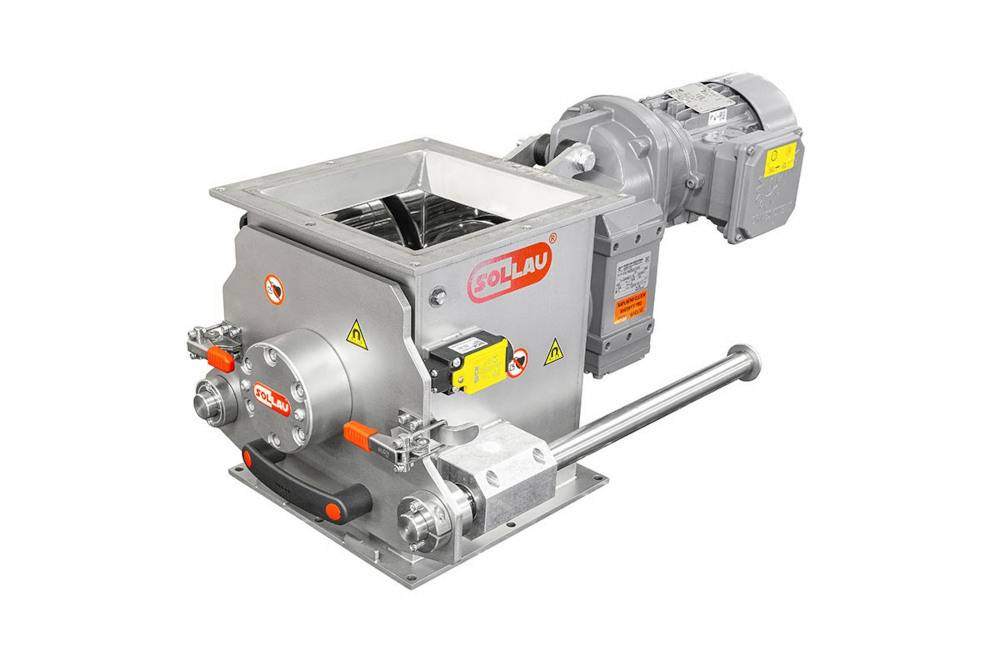

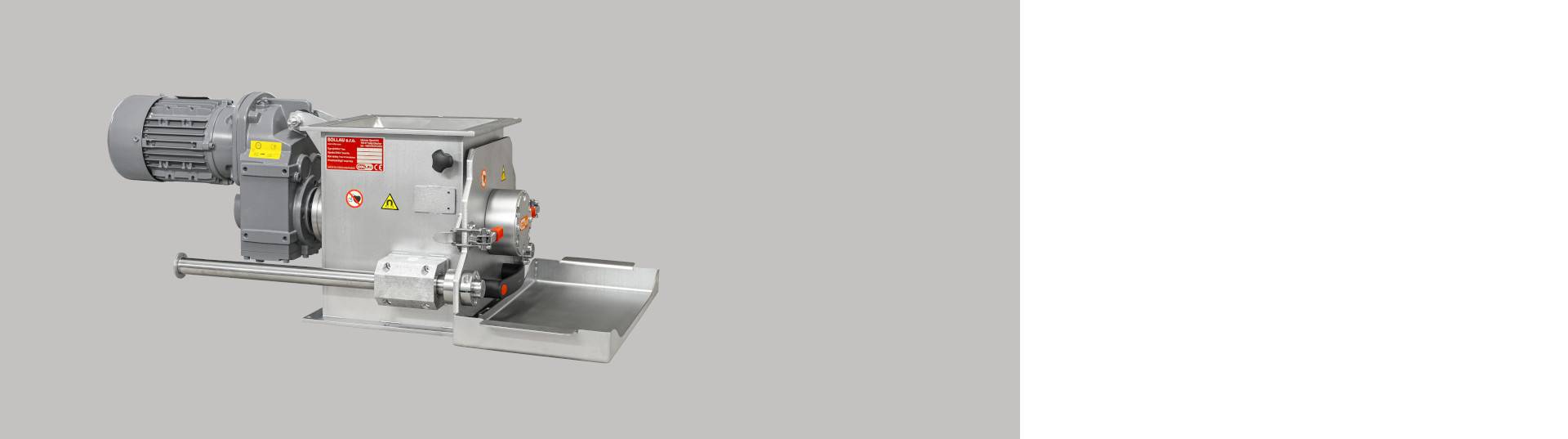

MSR-MC
- magnetický rošt je umiestnený na pojazdoch (pri čistení ho netreba vyberať z tela separátora)
- jednoduchšie, rýchlejšie a bezpečnejšie čistenie
- husté magnetické sito (až 12 magnetických trubíc)
- 13 500 G na jadre a až 10 500 G na plášti

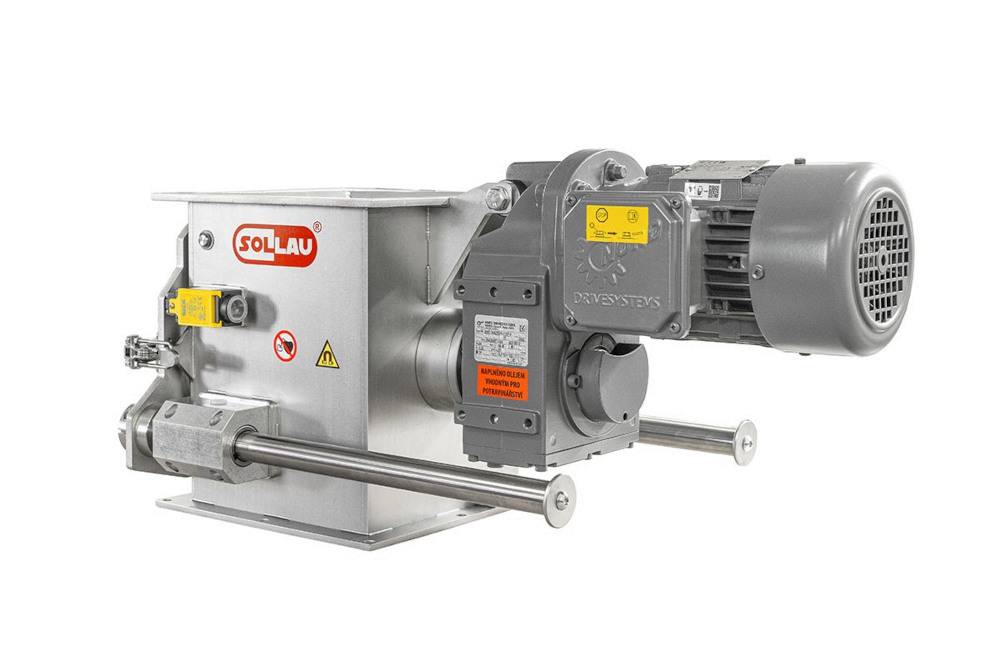

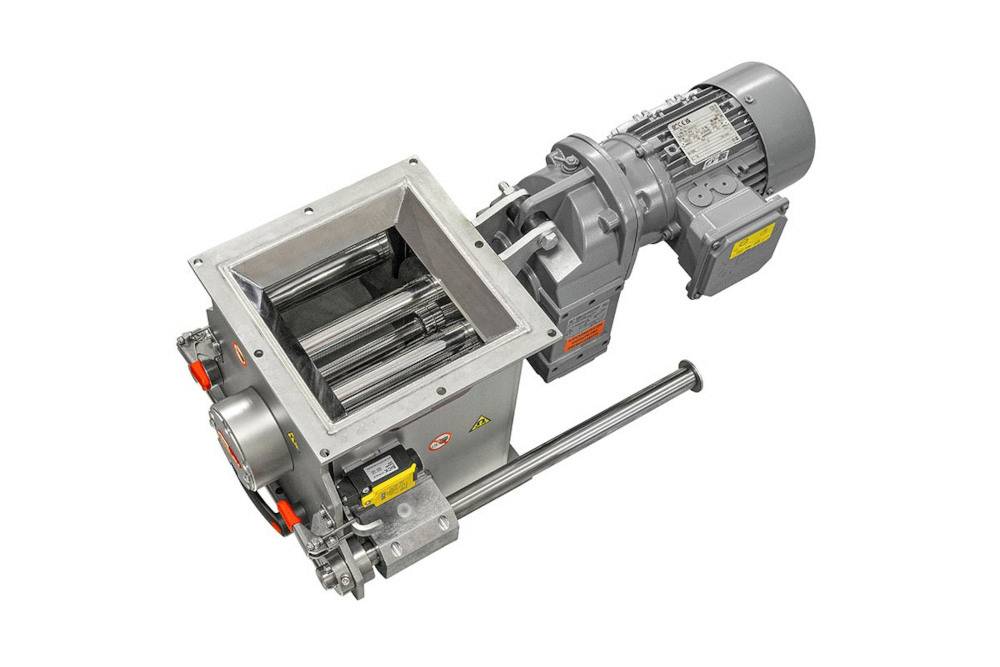

Unikátnosť technického riešenia tohto štandardného rotačného separátora spočíva v systéme pojazdov magnetických roštov. Magnetické rošty sú umiestnené na pojazdoch, čo veľmi uľahčuje čistenie separátora aj napriek značnej hmotnosti magnetických jadier.
Celý magnetický rošt je integrálnou súčasťou magnetického separátora a manipulácia s roštom aj s magnetickými tyčami je veľmi komfortná.

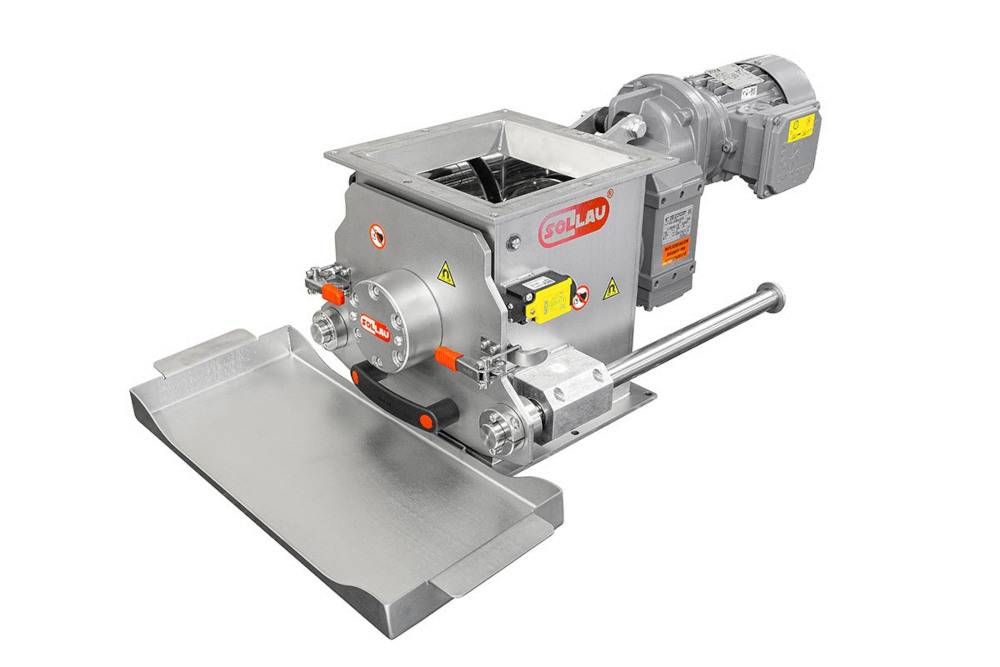

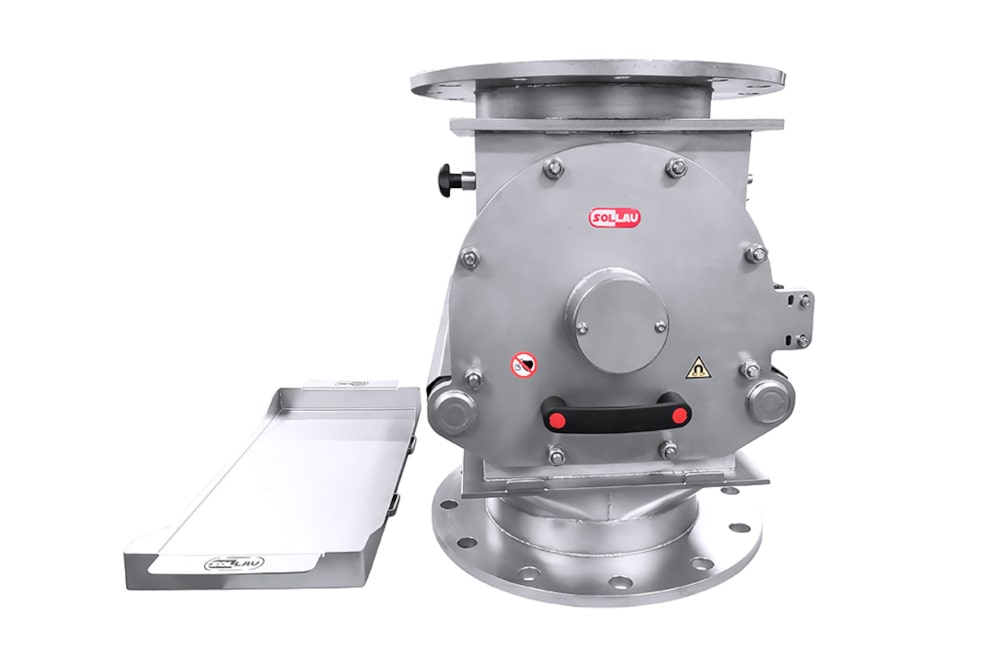

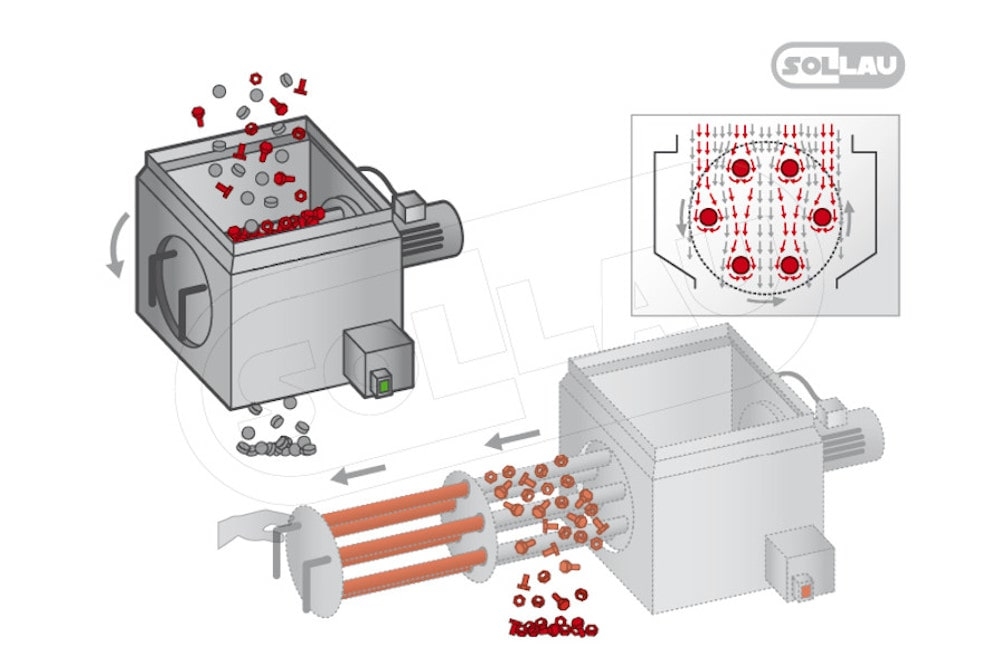

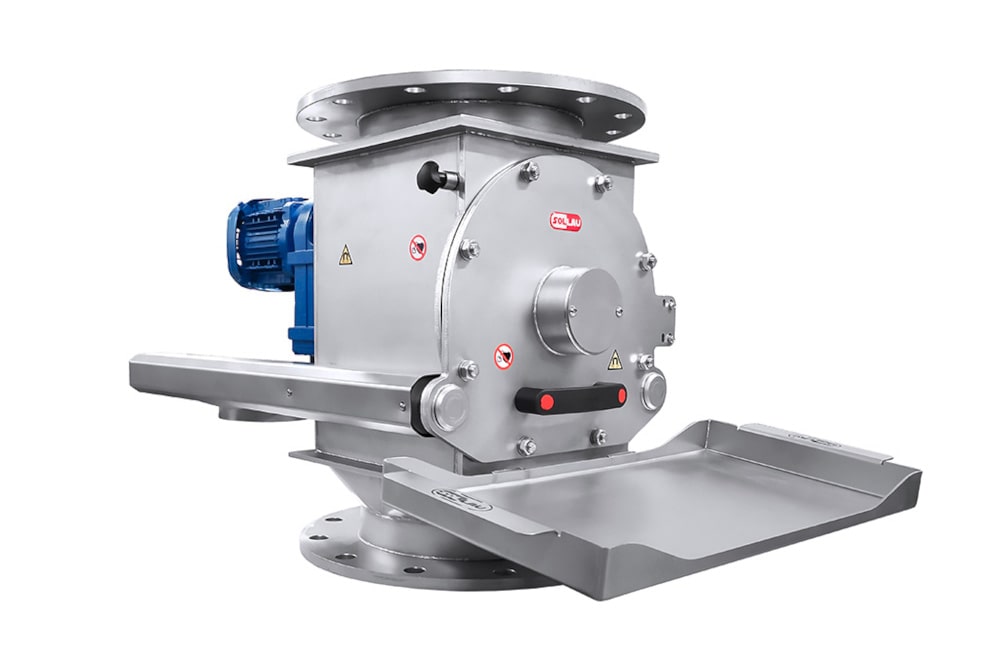

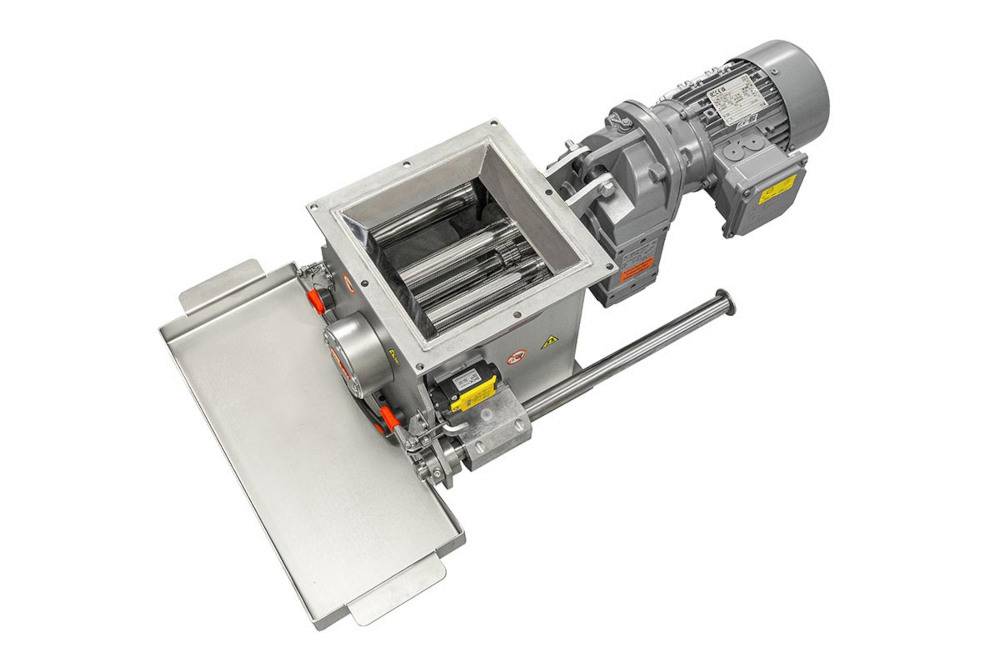

Separátor sa čistí dvojpolohovo – najprv sa rošt na pojazdoch vysunie do prvej polohy, potom sa magnetické jadrá oddialia do ďalšej polohy, čo vedie k automatickému opadávaniu feromagnetických častíc z povrchu vonkajších krycích trubíc z nehrdzavejúcej ocele. Pod magnetický rošt možno umiestniť nádobku (dodávanú so separátorom), do ktorej sa pri čistení separátora odseparovaný feromagnetický materiál komfortne zachytáva.

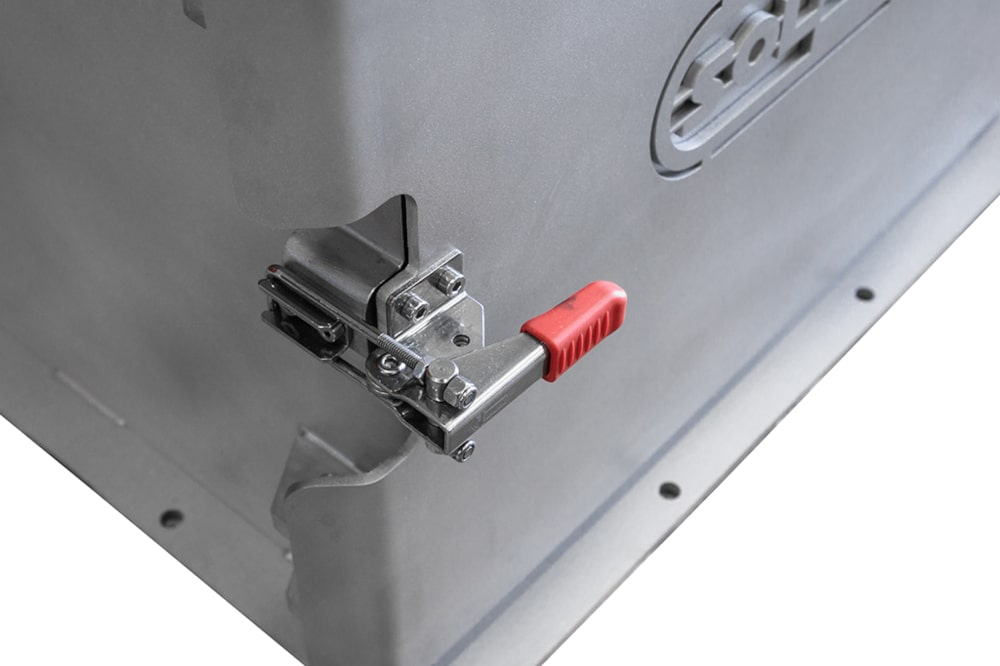

Separátor môžeme na želanie vybaviť klapkou na manuálne prerušenie toku materiálu do separátora, bezpečnostným zámkom (mechanickým alebo elektromagnetickým) atď.
| Výrobok | Max. kapacita (m3/h) | Rozmer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| MSR-MC 150 N | 6 | 150 x 150 | zobraziť PDF |

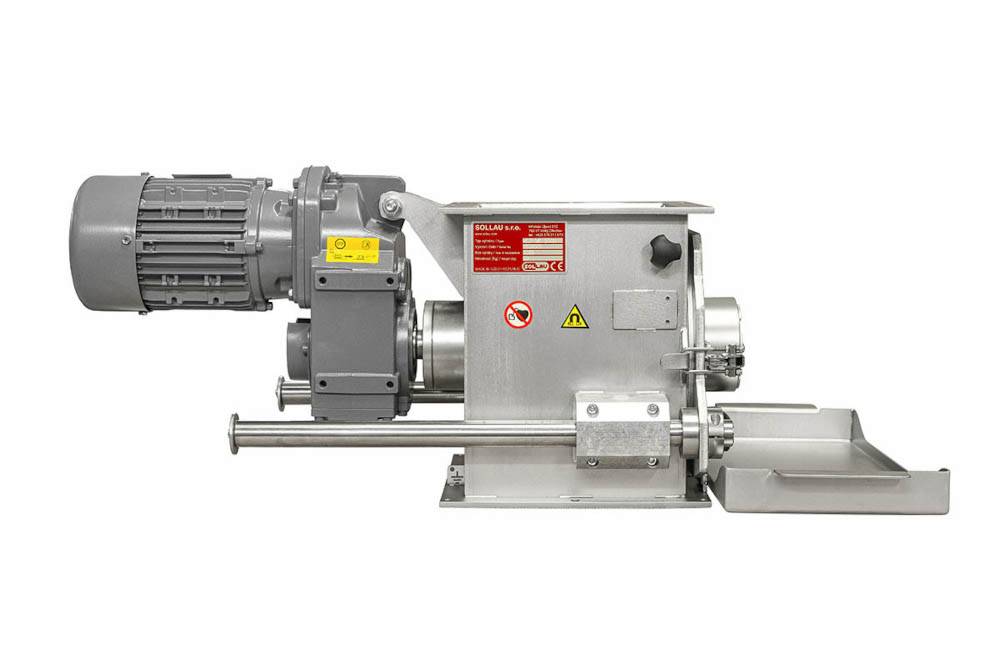

| MSR-MC 200 N | 9 | 200 x 200 | zobraziť PDF |

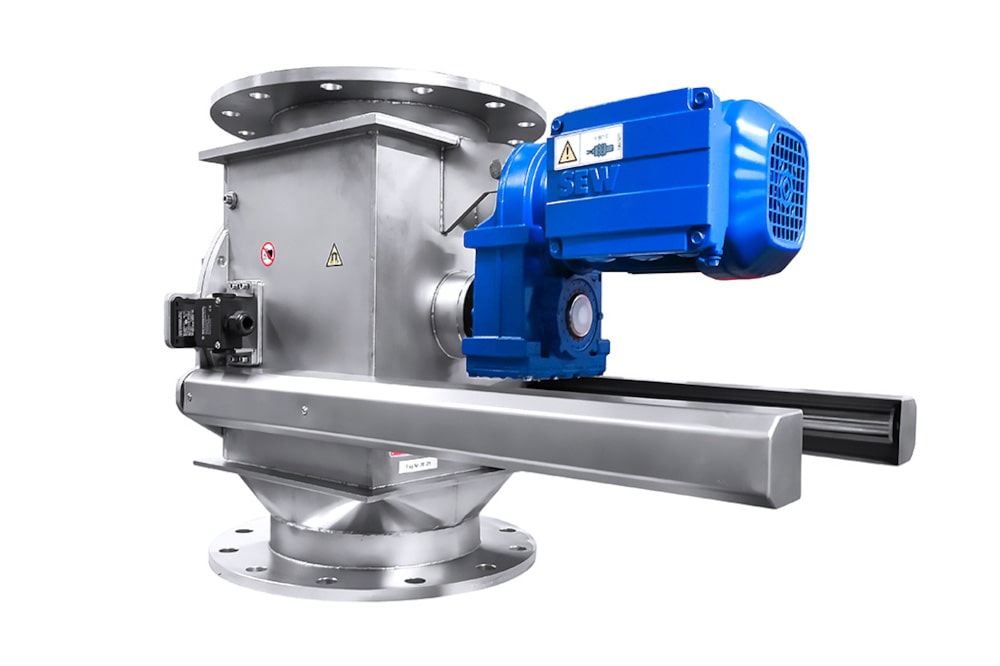

| MSR-MC 250 N | 15 | 250 x 250 | zobraziť PDF |
| MSR-MC 300/8 N | 24 | 300 x 300 | zobraziť PDF |
| MSR-MC 300/12 N Verzia s jedným vnútorným a jedným vonkajším magnetickým prstencom. |
18 | 300 x 300 | zobraziť PDF |

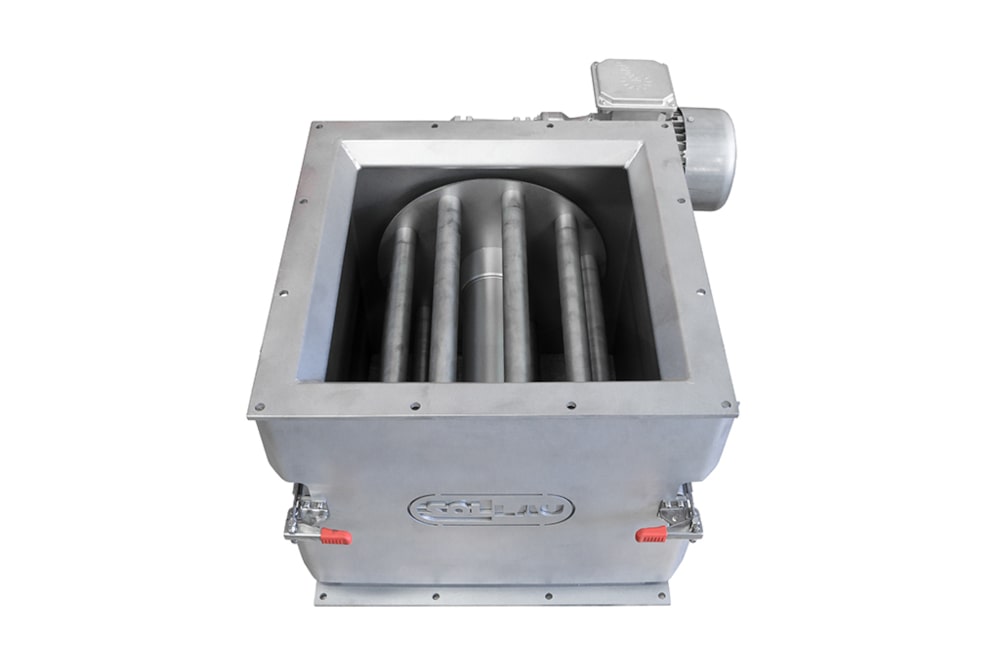

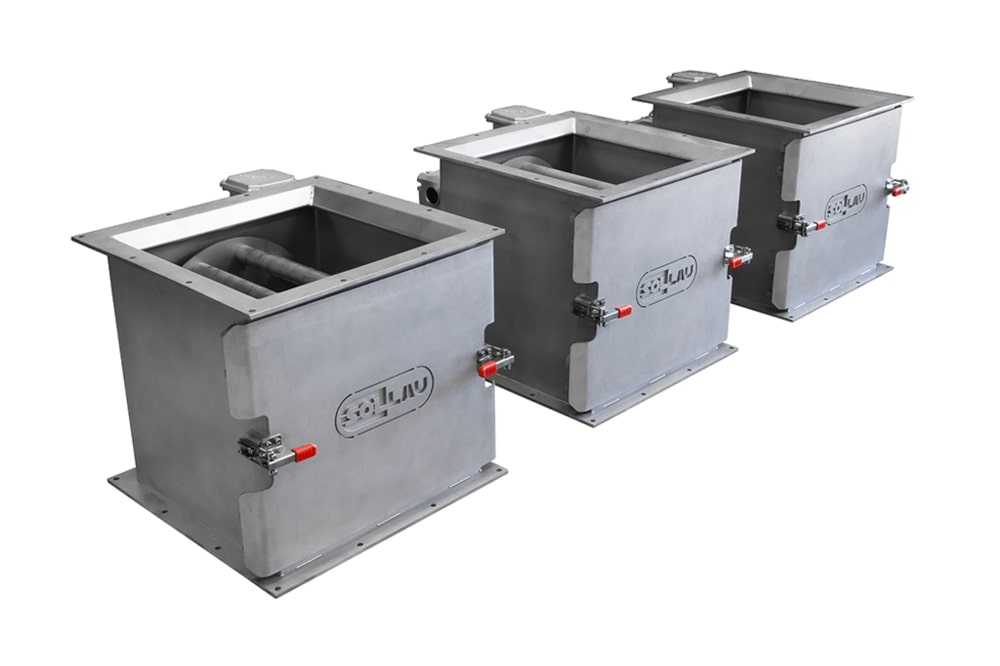

MSR-MC EKO
- ekonomický variant (atraktívny pomer cena/výkon)
- husté magnetické sito (až 14 magnetických trubíc)
- 13 500 G na jadre a až 10 500 G na plášti

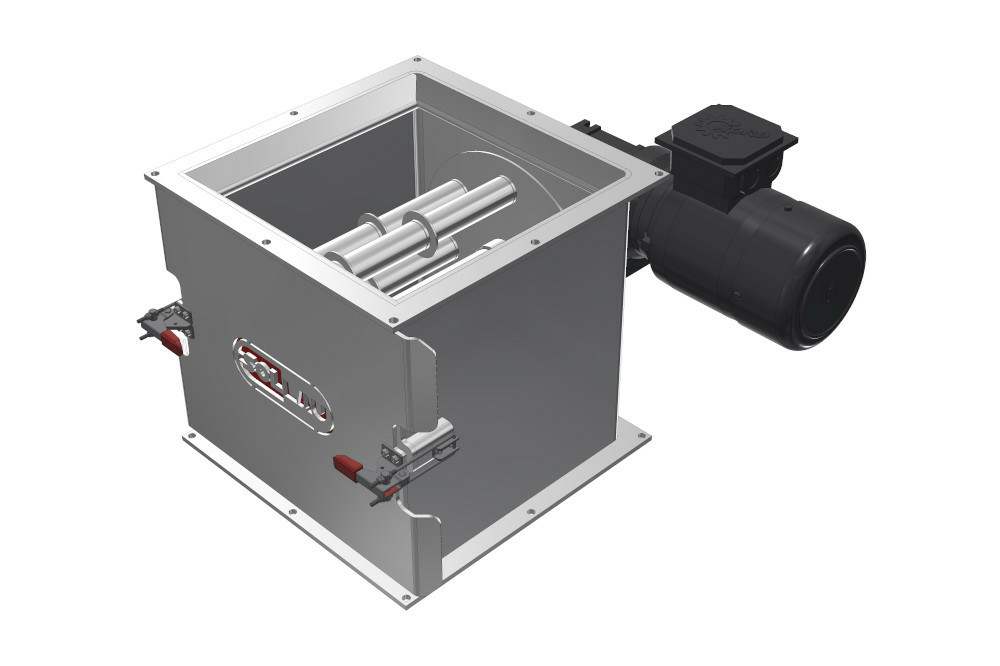

Magnetický rotačný separátor MSR-MC EKO je ekonomická verzia štandardného rotačného separátora MSR-MC. Napriek tomu, že ide o úsporný variant, má systém jednoduchého čistenia typu „rúrka v rúrke“. Podobne ako štandardná verzia MSR-MC je vybavený silnými neodýmovými magnetmi.
Cieľom vývoja MSR-MC EKO bolo ponúknuť rotačný separátor aj klientom, ktorí by si štandardnú verziu nemohli dovoliť, či už z finančných dôvodov alebo preto, že by na ich účely bola zbytočne sofistikovaná. Magnetické rošty nie sú na pojazdoch, preto je manipulácia s magnetickými jadrami – najmä pri väčších konštrukciách separátorov – o niečo zložitejšia. Separátor nemá integrovanú nádobku na zachytávanie častíc Fe, pretože čistenie roštu je bezpojazdové a prebieha mimo magnetického separátora.
| Výrobok | Max. kapacita (m3/h) | Velikost vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| MSR-MC EKO 200 N | 9 | 200 x 200 | zobraziť PDF |
| MSR-MC EKO 250 N | 15 | 250 x 250 | zobraziť PDF |
| MSR-MC EKO 300/8 N | 24 | 300 x 300 | zobraziť PDF |
| MSR-MC EKO 300/12 N Verzia s jedným vnútorným a jedným vonkajším magnetickým prstencom. |
18 | 300 x 300 | zobraziť PDF |
| MSR-MC EKO 350/10 N | 30 | 350 x 350 | zobraziť PDF |
| MSR-MC EKO 350/14 Verzia s jedným vnútorným a jedným vonkajším magnetickým prstencom. |
26 | 350 x 350 | zobraziť PDF |

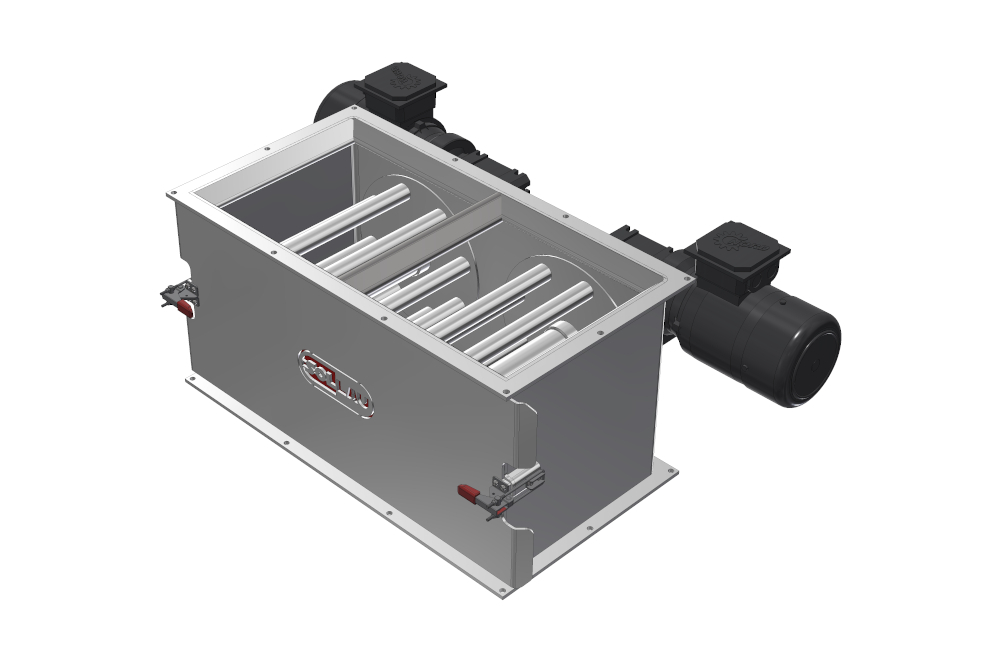

MSR-MC EKO (dvojrotorové vyhotovenie)
- ekonomický variant (atraktívny pomer cena/výkon)
- vysoká spracovateľská kapacita (až 48 m3/h)
- husté magnetické sito (až 24 magnetických trubíc)
- 13 500 G na jadre a až 10 500 G na plášti
Magnetický rotačný separátor MSR-MC EKO ponúkame aj v špeciálnom rozšírenom variante pre potrubné systémy s väčšou šírkou. Magnetický separátor má dva rotory vedľa seba, ktoré dokážu magneticky pokryť vstupný otvor široký až 600 mm.
| Výrobok | Max. kapacita (m3/h) | Veľkosť vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| MSR-MC EKO 400x200 N | 18 | 400 x 200 | zobraziť PDF |
| MSR-MC EKO 500x250 N | 30 | 500 x 250 | zobraziť PDF |
| MSR-MC EKO 600x300/16 N | 48 | 600 x 300 | zobraziť PDF |
| MSR-MC EKO 600x300/24 N Verze s jedním vnitřním a jedním vnějším magnetickým prstencem. |
36 | 600 x 300 | zobraziť PDF |
MSR-MC je rotačný magnetický separátor, ktorého magnetické trubice sa aktívne otáčajú pomocou elektromotora — na rozdiel od fixných roštov klasického separátora. Vďaka rotácii je separátor schopný spracovávať aj ťažšie prechodné materiály, ktoré by mohli zablokovať alebo poškodiť bežný roštový separátor, a zároveň zachytáva feromagnetické nečistoty od 30 µm.
Štandardný MSR-MC má magnetické rošty uložené na pojezdoch — čistenie prebieha priamo v tele separátora v dvoch polohách a je tak pohodlnejšie a rýchlejšie, najmä pri rozmernejších vyhotoveniach. MSR-MC EKO je ekonomická varianta bez pojezdov, kde sa rošt vyberie a čistí mimo separátora. Odporúčame MSR-MC EKO tam, kde sú prioritou nižšie obstarávacie náklady a frekvencia čistenia nie je vysoká.
Čistenie štandardnej verzie MSR-MC prebieha dvojpolohovo priamo v tele separátora — rošt na pojezdoch sa najprv vysunie do prvej polohy, potom sa magnetické jadrá oddialenia a feromagnetické nečistoty z povrchu trubíc samovoľne odpadnú do priloženej nádobky. U verzie MSR-MC EKO sa rošt vyberie z tela separátora a vyčistí mimo neho.

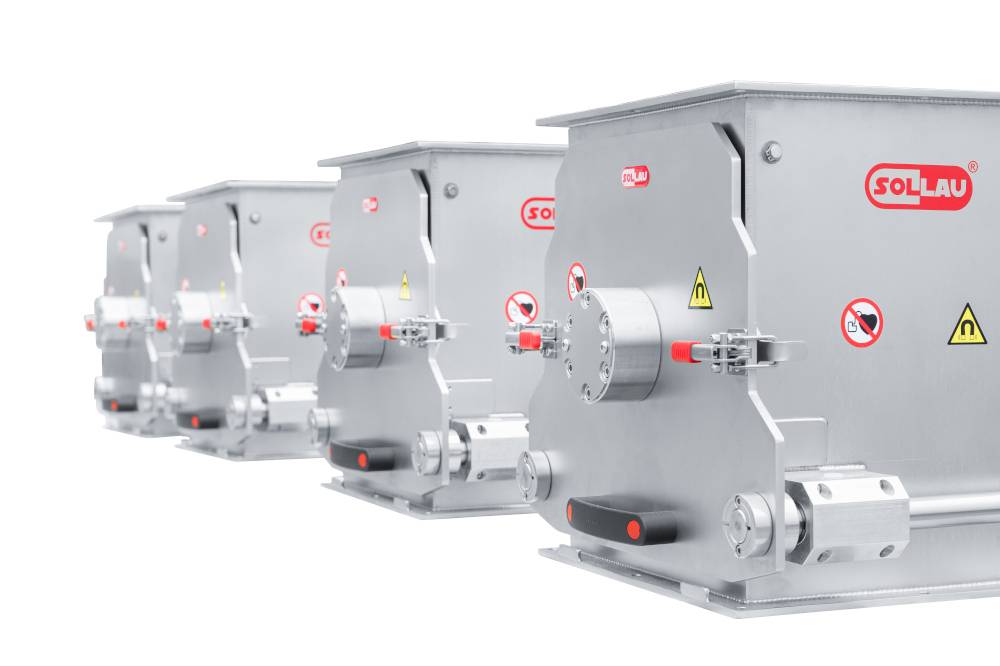

Verzie s označením /12 alebo /14 sú osadené vnútorným aj vonkajším magnetickým prstencom — materiál tak prechádza de facto štvornásobnou separáciou v porovnaní so statickým jednoriadkovým separátorom. Túto variantu odporúčame pre aplikácie s obzvlášť vysokými nárokmi na čistotu materiálu, napríklad vo farmaceutickom a potravinárskom priemysle.
Separátor dosahuje indukcie 16 000 G na jadre a 11 500 G na plášti magnetickej trubice (tolerancia ±10 %) a zachytí feromagnetické nečistoty od 30 µm, vrátane častíc zo zmagnetizovanej nehrdzavejúcej ocele. Systém „trubka v trubke" hermeticky chráni magnetické jadrá pred vodou aj mechanickým opotrebením, čím výrazne predlžuje ich životnosť.
Štandardný MSR-MC vyrábame v pripojovacích rozmeroch 150 až 350 mm s kapacitou 6 až 24 m³/h. Dvojrotorové vyhotovenie MSR-MC EKO pokrýva šírky potrubia až 600 mm s kapacitou až 48 m³/h. Príruby dodávame štandardne, v prevedení JACOB alebo podľa požiadavky zákazníka.
MSR-MC je určený pre sypké a ťažšie prechodné materiály v potravinárskom, farmaceutickom, chemickom a plastikárskom priemysle — všade tam, kde klasický roštový separátor hrozí upchátím. Separátor zapožičíme na bezplatné testovanie vo vašej prevádzke, zadarmo vykonáme aj test vzorky vášho materiálu.
V akých priemyselných odvetviach sa uplatní rotačný magnetický separátor?
Magnetické rotačné separátory sa používajú najmä v oblasti recyklácie a spracovania odpadov, v potravinárskom, farmaceutickom, drevárskom a plastikárskom priemysle a pri ťažbe a spracovaní nerastov.
