Výhody magnetického separátora MT

  • zachytenie častíc Fe od 1,5 mm do 50 mm
  • veľká prevádzková kapacita
  • rýchla a jednoduchá inštalácia
  • štandardne pre potrubia do 500 mm, na zákazku aj väčšie

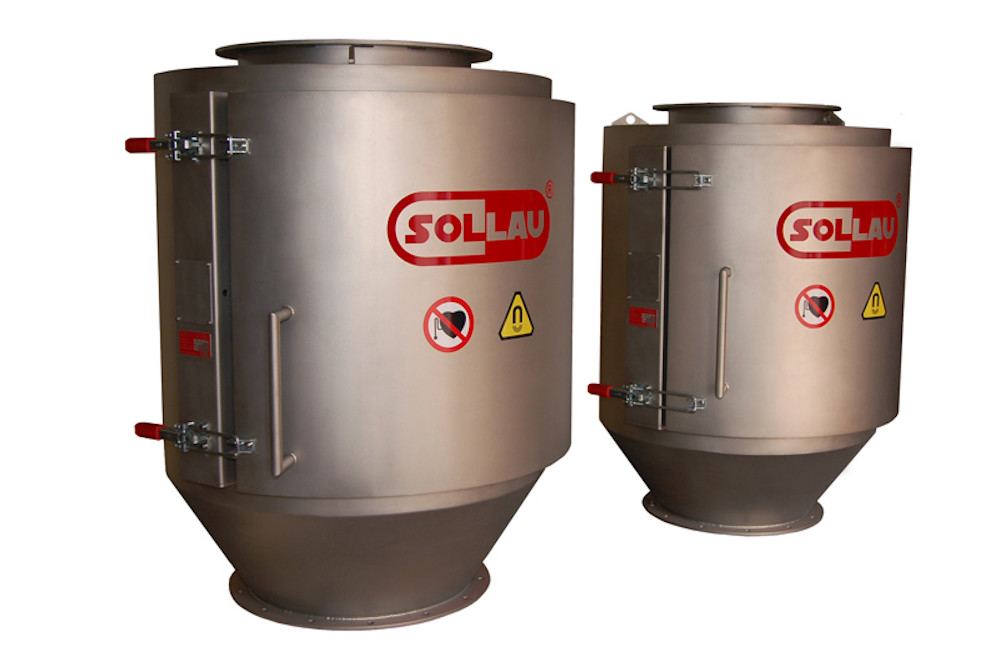

Potrubné magnetické separátory MT

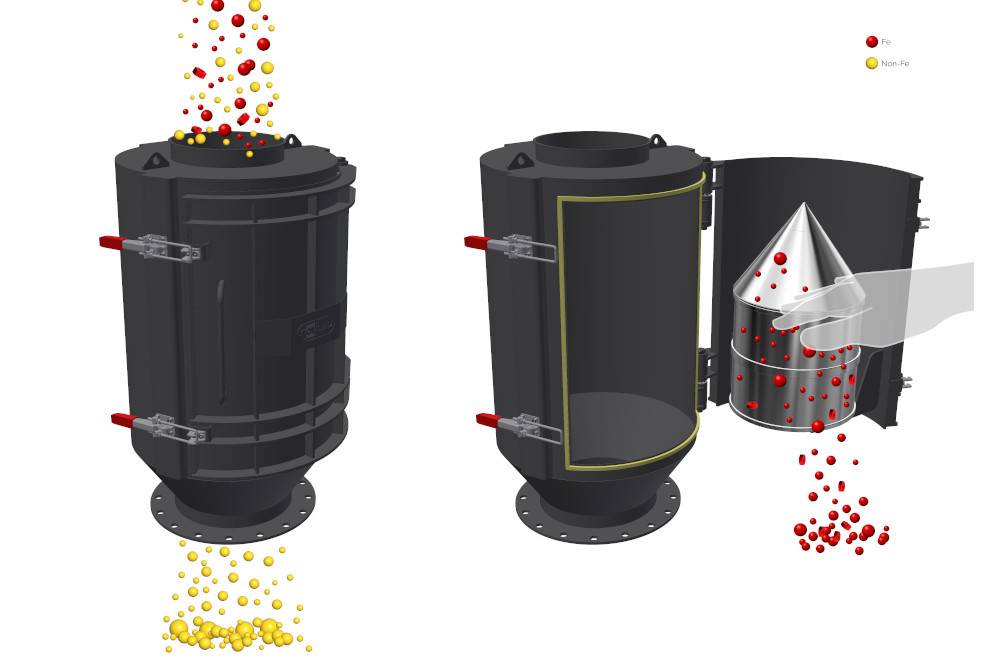

Všeobecný princíp fungovania magnetického separátora MT

Magnetický potrubný separátor MT (pre jeho tvar občas označovaný aj ako torpédo alebo projektil) sa používa na zachytávanie kovových nečistôt z materiálov s horšími sypnými vlastnosťami (napr. granulované krmivá, plastový granulát, piliny či práškové materiály v keramickom priemysle), ktoré by mohli zablokovať a upchať klasické magnetické roštové separátory.

Konštrukcia potrubného separátora

Telo separátora tvorí zváraná skriňa z nehrdzavejúcej ocele, ktorá sa po pripojení k existujúcemu potrubiu (napr. pomocou štandardných prírub alebo prírub typu JACOB) stáva integrálnou súčasťou potrubného systému.

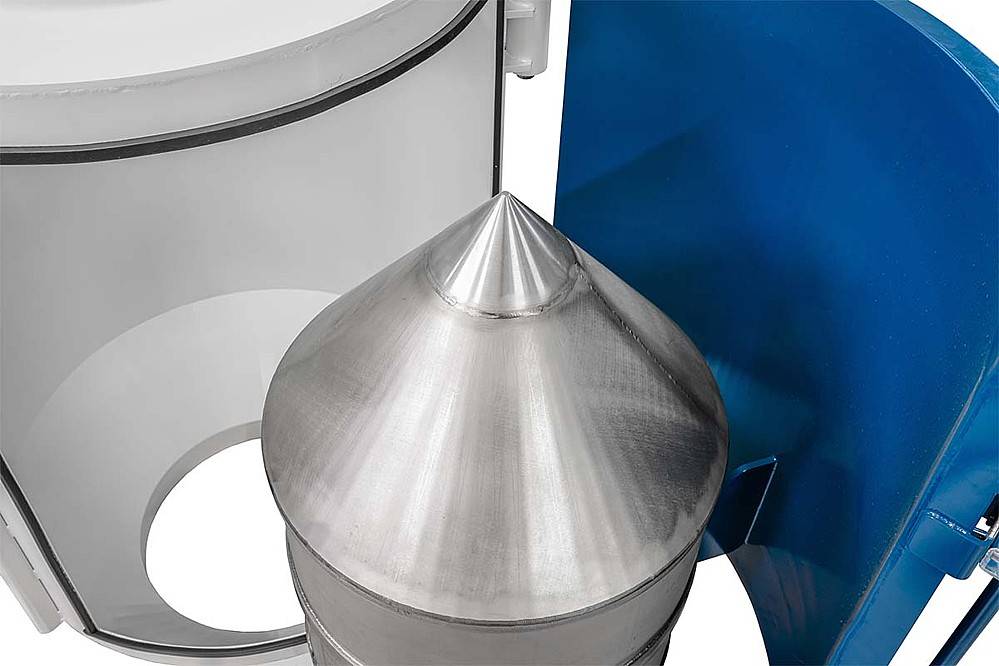

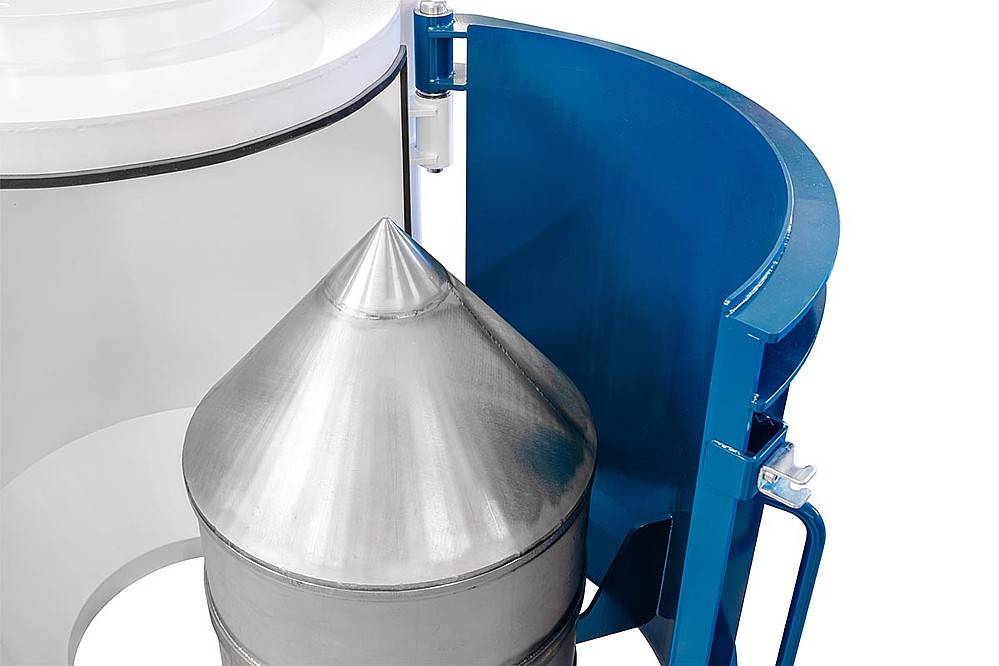

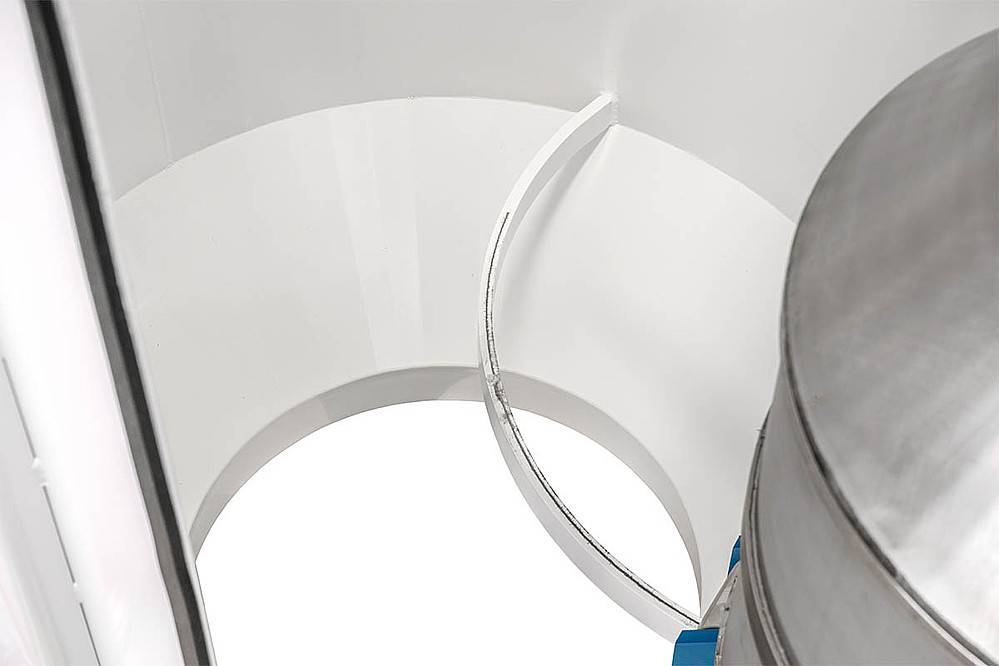

Na vstupe do telesa separátora je umiestnený rozrážací kužeľ[JP1] , ktorý pomáha rovnomerne rozdeliť tok materiálu. Okrem toho sú na vnútornej časti vonkajšieho plášťa separátora umiestnené špeciálne vodiace výstupky, ktoré usmerňujú materiál z vonkajšieho plášťa do magnetického jadra (umiestneného v spodnej časti stredového kužeľa). Keďže deliaci kužeľ aj samotný plášť separátora majú kruhový tvar, dosahuje sa rovnomerný a plynulý tok materiálu cez telo separátora.

Okrem toho kruhový prierez separátora v spojení s rozrážacím kužeľom a feritovými alebo neodýmovými magnetmi umiestnenými v strede telesa separátora umožňuje použiť toto zariadenie nielen v úplne kolmých, ale aj v šikmých potrubných systémoch.

Ako sa čistí magnetický separátor?

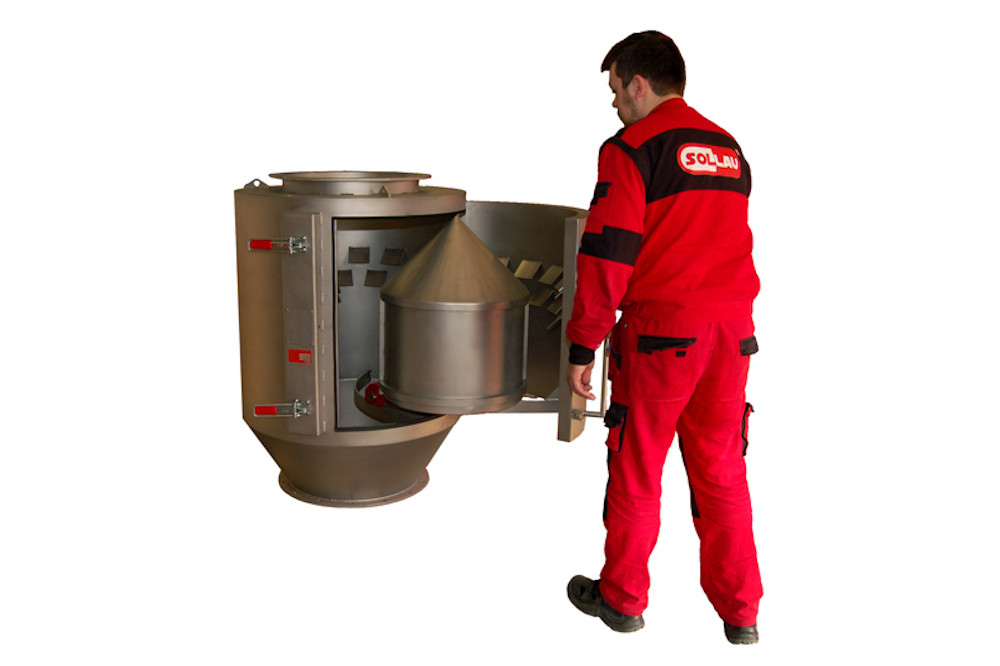

Čistenie potrubného separátora je veľmi jednoduché:

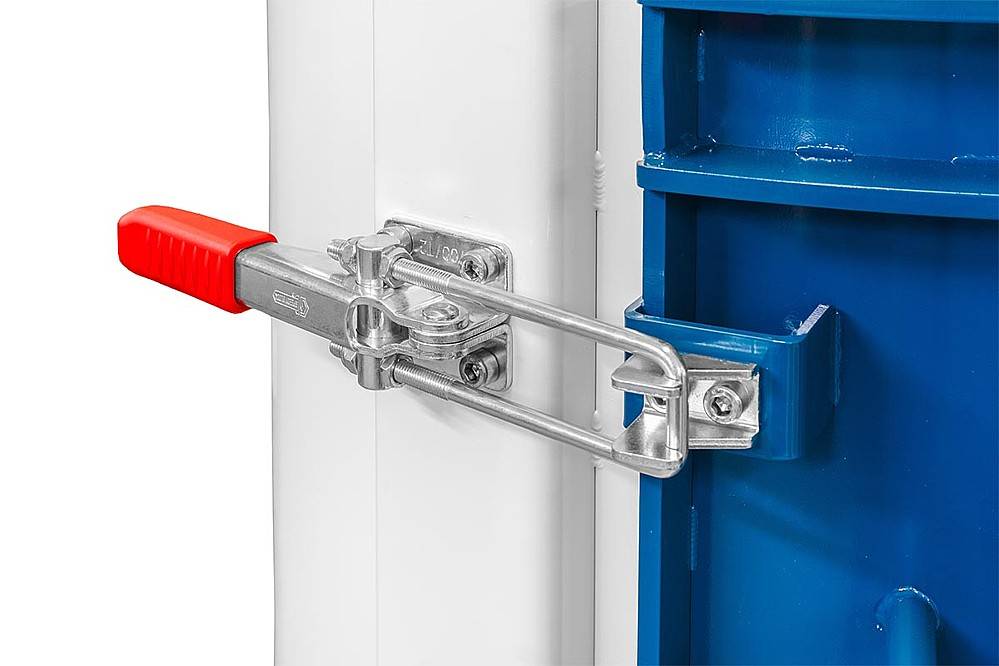

  1. Uvoľnite hákové úpinky.

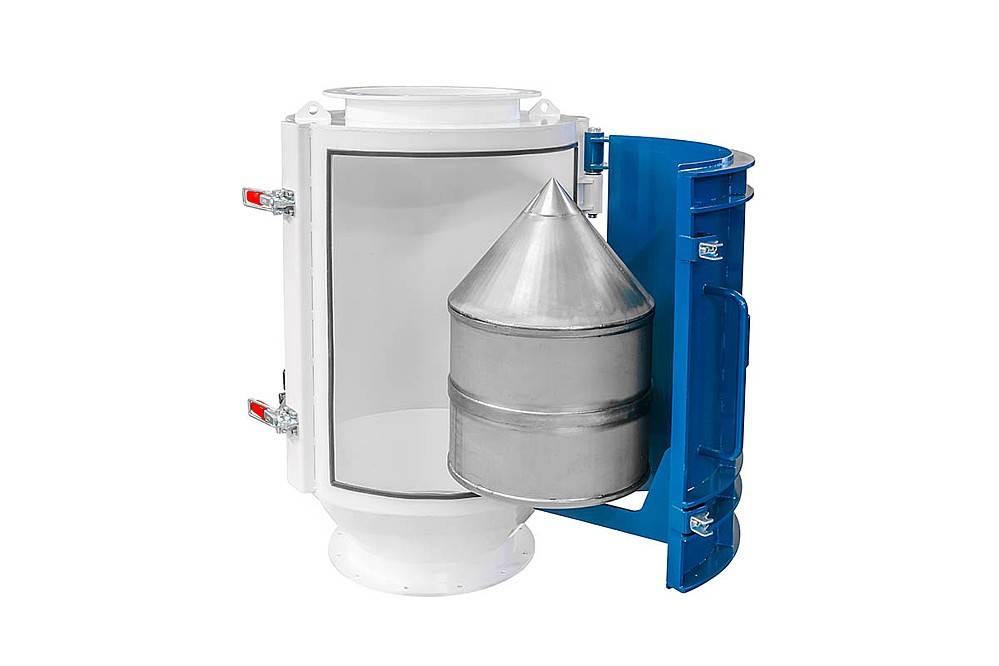

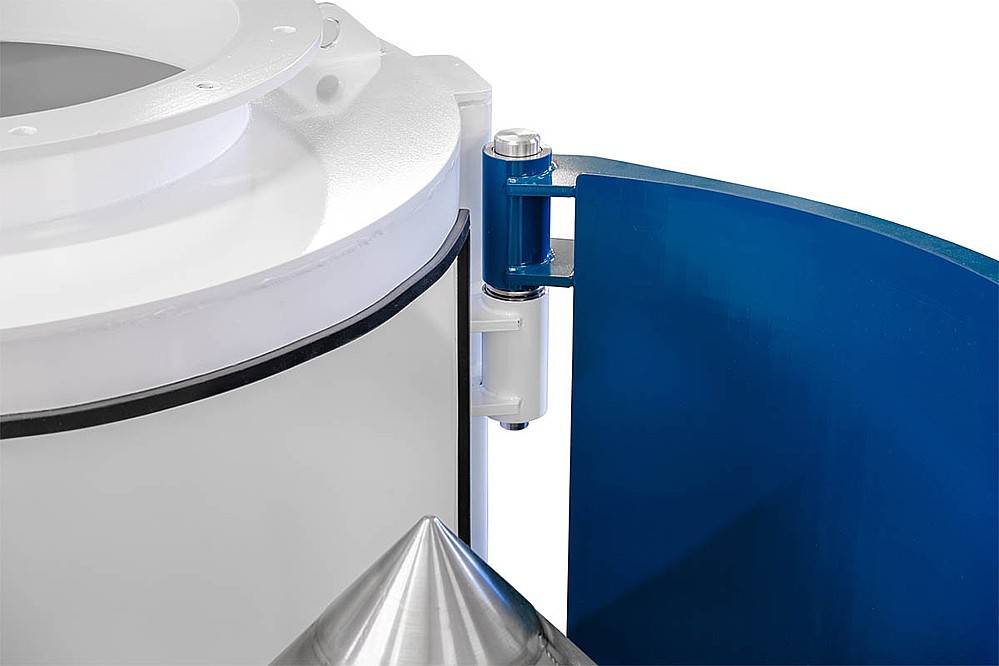

  2. Otvorte dvere s integrovaným magnetickým kužeľom.
  3. Ručne odstráňte feromagnetické nečistoty zachytené na magnetickom jadre.

Na odstránenie zachytených kontaminantov nepoužívajte kovové nástroje – mohlo by dôjsť k poraneniu!

Ako sa o vás postaráme?

O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.

1.
Prídeme

2.
Zameriame a a navrhneme

3.
Vyrobíme na mieru

4.
Nainštalujeme

5.
Sprevádzkujeme a zaškolíme

6.
Poskytneme autorizovaný servis

Certifikát TESYDOSOLLAU – naše výrobky zvárajú skutoční profesionáli!

Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

MT

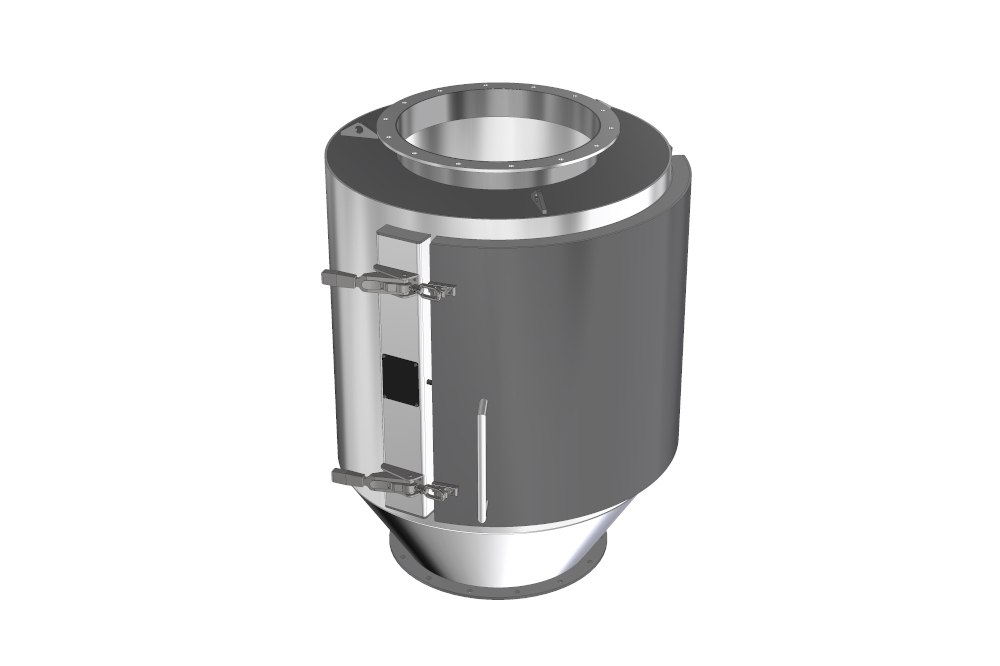

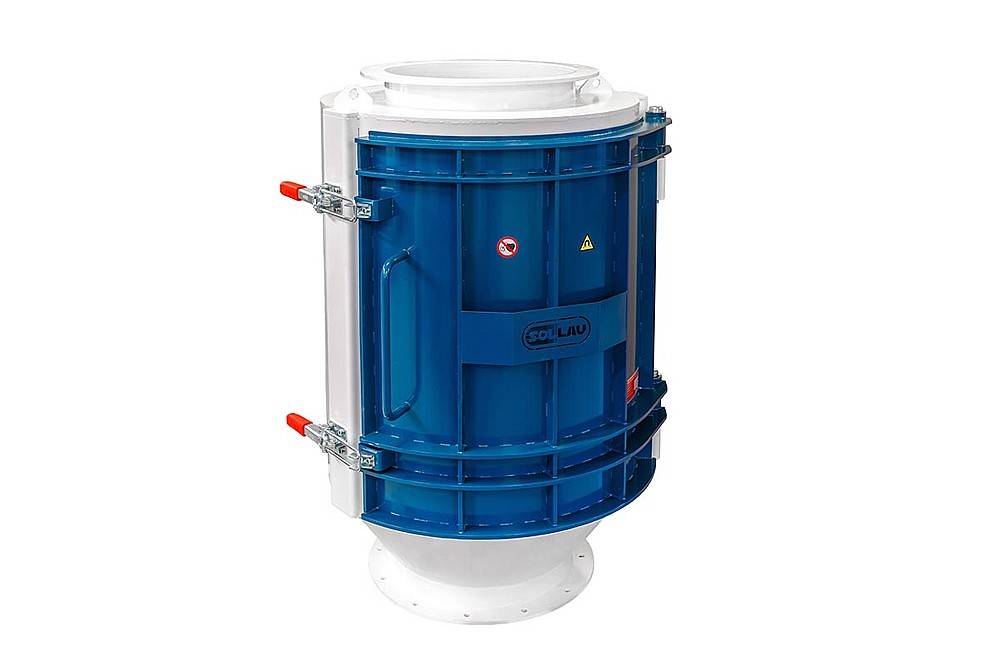

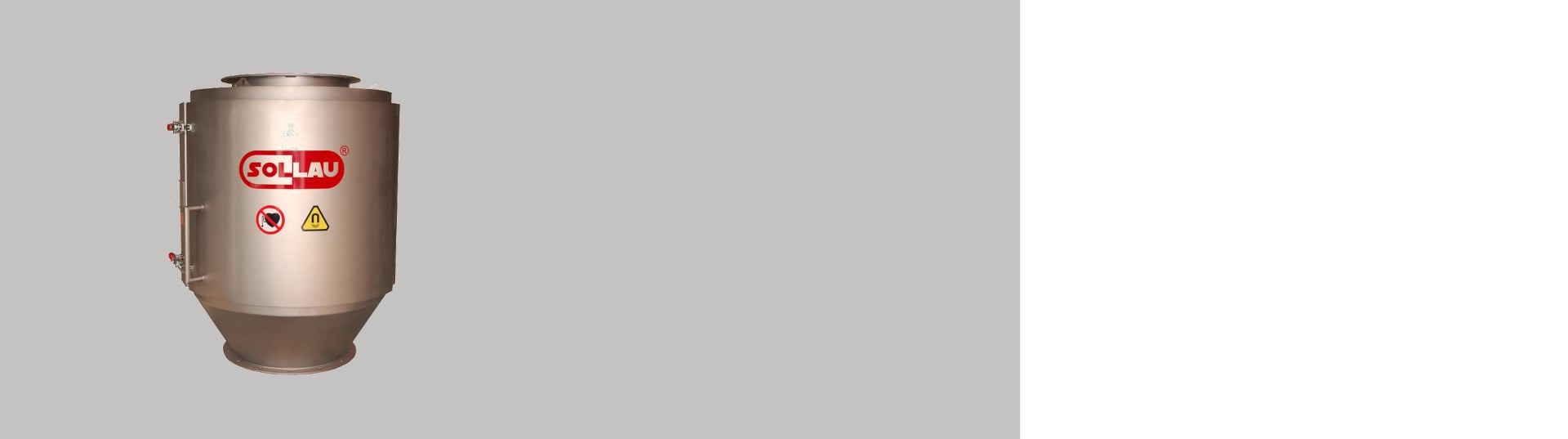

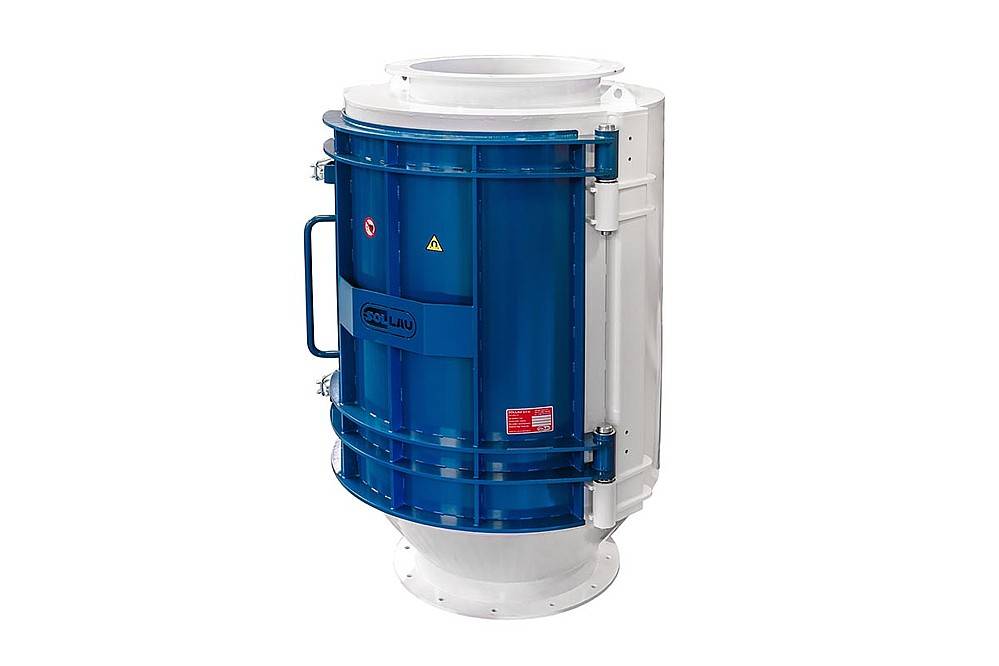

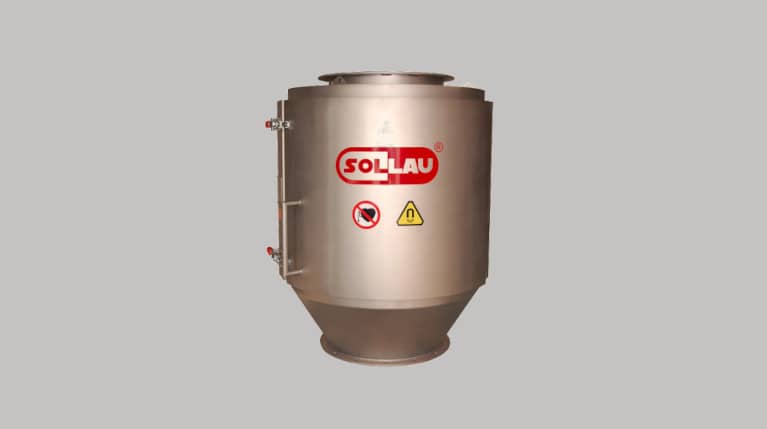

Magnetický potrubný separátor MT

  • prevádzková kapacita až 360 m3/h
  • odolné vyhotovenie kompletne z nehrdzavejúcej ocele
  • vhodné aj pre horšie priestupné materiály
  • manuálne čistenie
  • vertikálna aplikácia

Potrubný separátor sa používa na zachytávanie kovových nečistôt z materiálov s horšími sypnými vlastnosťami (napr. granulované krmivá, plastový granulát, piliny či práškové materiály v keramickom priemysle).

VýrobokMax. kapacita (m3/h)Priemer vstupu/výstupu (mm)Dátová karta
MT 100 F 10 99 zobraziť PDF
MT 150 F 25 149 zobraziť PDF
MT 200 F 60 199 zobraziť PDF
MT 250 F 90 249 zobraziť PDF
MT 300 F 130 299 zobraziť PDF
MT 350 F 165 349 zobraziť PDF
MT 400 F 230 398 zobraziť PDF
MT 500 F 360 498 zobraziť PDF


V akých priemyselných odvetviach sa uplatní potrubný magnetický separátor?

Potrubný magnetický separátor nájde uplatnenie v agropriemysle, farmaceutickom, drevospracujúcom, chemickom, keramickom priemysle a pod.
