Magnetické dopravníky MD
Magnetické dopravníky sa používajú na prepravu feromagnetických dielov. Vďaka ich konštrukcii sa dá ľahko a bezpečne manipulovať aj s ostrými alebo naolejovanými dielmi. Pod krycím klzným plechom sú na reťazovom dopravníku upevnené lišty s magnetmi, ktorých magnetické pole zachytí kovové predmety a tie sú ťahané po krycom plechu.
Výhodou magnetického dopravníka je, že nemajú žiadne pohyblivé časti (ako pri pásovom dopravníku alebo v dopravníku s plastovým modulárnym pásom), takže prepravované výlisky dopravník nepoškodia. Magnetický dopravník má uzavretú konštrukciu, takže je odolný voči prachu a možno ho použiť na prepravu naolejovaných dielcov.
Magnetické dopravníky sa najčastejšie používajú v nasledujúcich oblastiach:
- lisovne kovov – manipulácia s kovovými výliskami
- automotive – manipulácia s plechmi, výliskami, preprava dielov

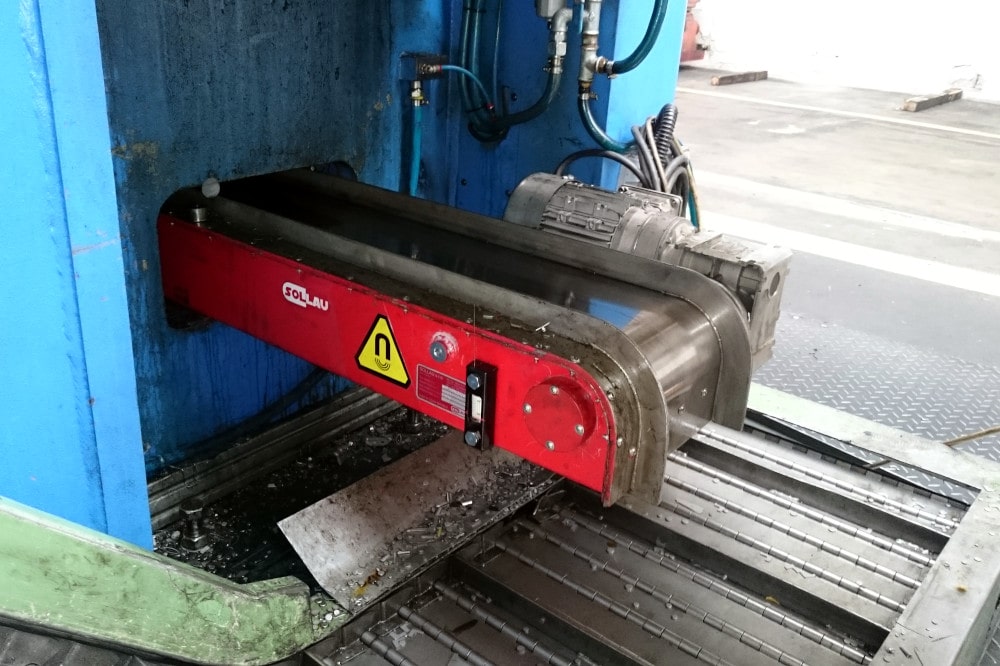

- strojárne – manipulácia s kovovými trieskami a úlomkami pri trieskovom obrábaní
- zlievarne – manipuláciu s horúcimi odliatkami
Vyrábame dva základné typy magnetických dopravníkov:
- rovné magnetické dopravníky – slúžia na horizontálnu prepravu kovových dielov.
- lomené magnetické dopravníky – slúžia na vertikálnu prepravu kovových dielov.
Vďaka konštrukcii magnetického dopravníka ho môžeme vyrobiť v podstate v ľubovoľnej dĺžke.
Ako vybrať optimálnu silu magnetov?
Magnetické dopravníky osadzujeme rôznymi typmi magnetov. Magnety volíme podľa charakteristiky prepravovaného dielu (jeho hmotnosti, rozmerov), berieme do úvahy aj požiadavky na výšku dopravníka a na teplotu prepravovaných dielov.
Pre väčšinu aplikácií je vhodný magnetický dopravník s feritovými magnetmi. Jeho výhodou je atraktívna cena. V prípade špecifických dielov alebo pri požiadavke na nízku stavebnú výšku osadzujeme magnetický dopravník najsilnejšími neodýmovými magnetmi.
Podľa rozmerov dielu navrhujeme vhodnú vzdialenosť medzi magnetickými lištami v dopravníku.
Neexperimentujeme, navrhujeme funkčné riešenie!
V našom testovacom centre máme pripravené magnetické dopravníky s rôznymi typmi magnetov a odlišnými rozostupmi medzi magnetickými lištami. To nám umožňuje vykonať DÔKLADNÉ TESTY VAŠICH DIELOV a navrhnúť najvhodnejší typ magnetického dopravníka.
Garantujeme rýchle testovanie!
Vieme, čo je pre zákazníka dôležité – hladký a bezproblémový chod magnetického dopravníka!
Preto ich konštruujeme tak, aby boli dostatočne robustné a pri ich výrobe dbáme na kvalitné dielenské spracovanie.
Myslíme aj na to, aby ich údržba bola pre obsluhu jednoduchá a rýchla, preto je už v základnej výbave každého magnetického klzného dopravníka:
- automatické napínanie hnacej reťaze
- priezor s vodoznakom na kontrolu hladiny oleja
- systém ľahkého vypúšťania olejovej náplne
- lievik na pohodlné dopĺňanie oleja
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!

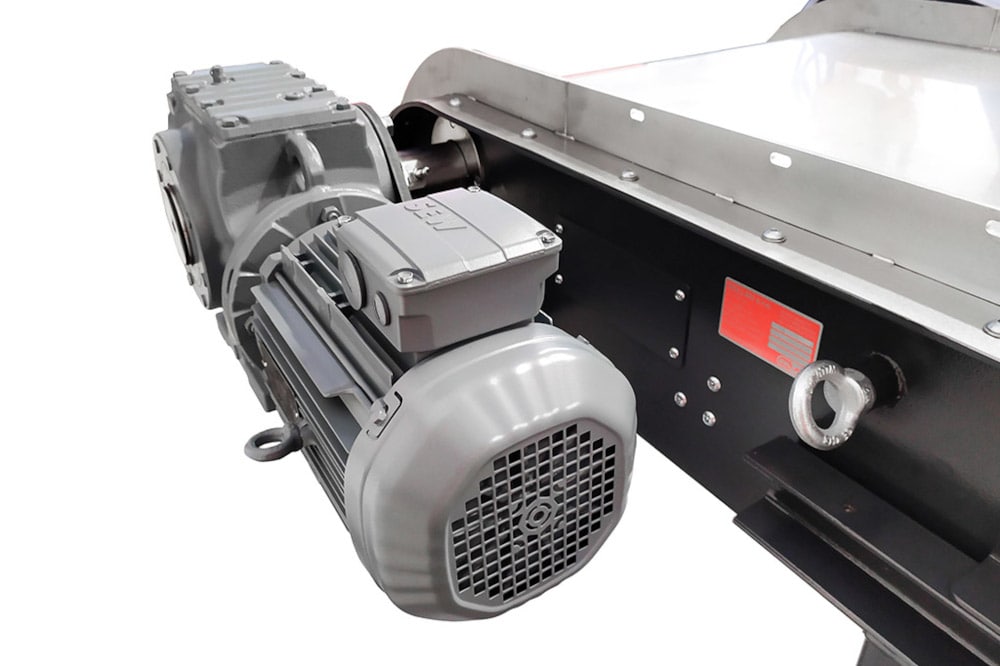

Konštrukcia magnetického dopravníka
Jadro magnetického dopravníka tvorí reťazový dopravník, na ktorom sú priečne umiestnené lišty s magnetmi. Silu magnetov a rozostupy medzi lištami s magnetmi volíme podľa špecifikácie manipulovaných dielov.

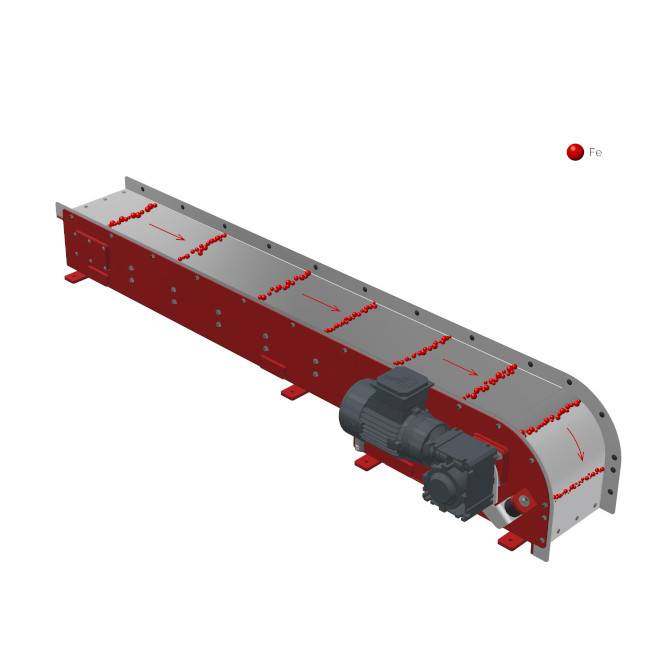

Kovové predmety sa pôsobením magnetického poľa zachytávajú na začiatku dopravníka a sú vynášané až na jeho koniec, kde samovoľne odpadnú.
Reťazový dopravník je kompletne zakrytovaný, takže manipulované diely sú v styku iba s plechom z nehrdzavejúcej ocele.
Olejová náplň magnetického dopravníka zaisťuje bezproblémový chod komponentov dopravníka.
Nosnú konštrukciu pod dopravníkom prispôsobíme vašim požiadavkám.
Čo potrebujeme vedieť, aby sme mohli magnetický dopravník správne navrhnúť?
- veľkosť dielov, ktoré sa majú dopravovať
- hmotnosť dielov, ktoré sa majú dopravovať
- materiál, z ktorého sú vyrobené
- požadovanú hodinovú kapacitu
- požadovanú dĺžku magnetického dopravníka
- výšku od podlahy, na ktorej má byť dopravník umiestnený
- ak diely treba dopraviť do inej výšky, počiatočnú a cieľovú výšku a usporiadanie okolitých strojov
- pomôže aj fotografia miesta aplikácie
Uvítame vyplnenie formulára, ktorý vám na vyžiadanie obratom zašleme.

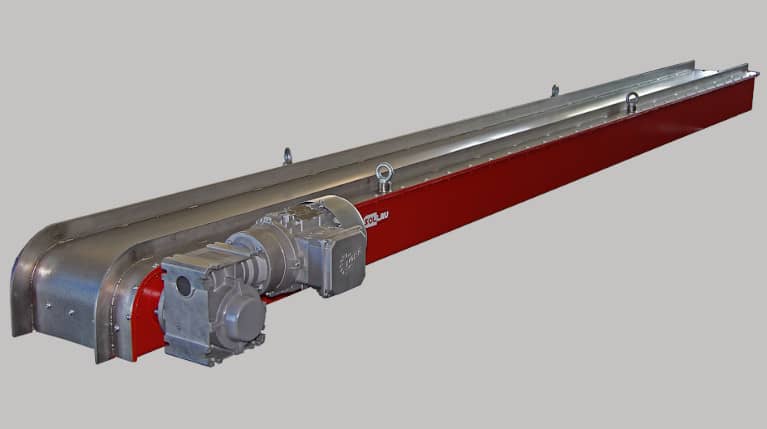

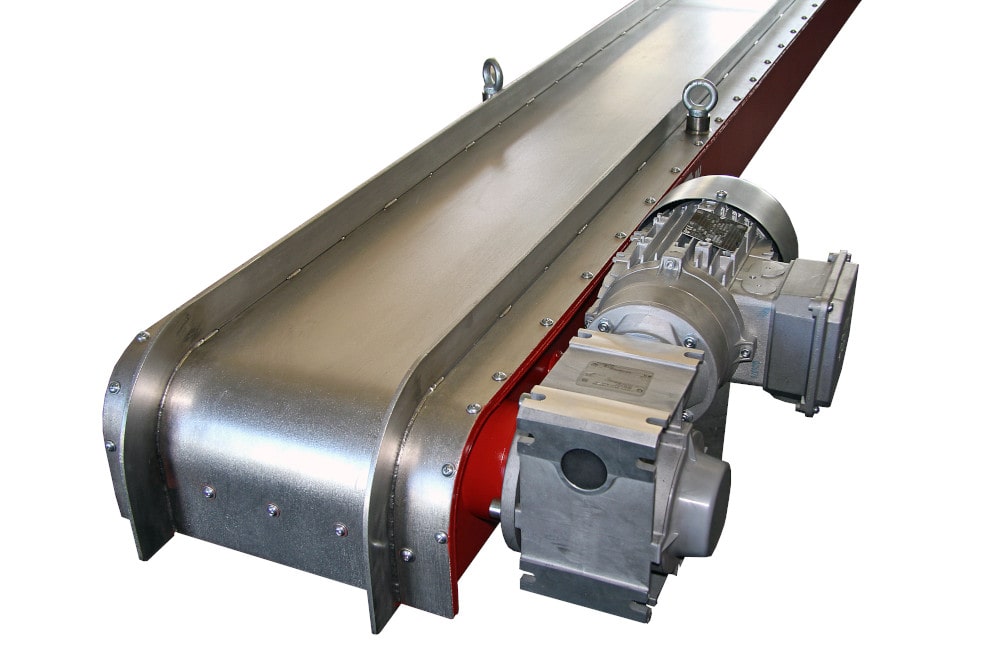

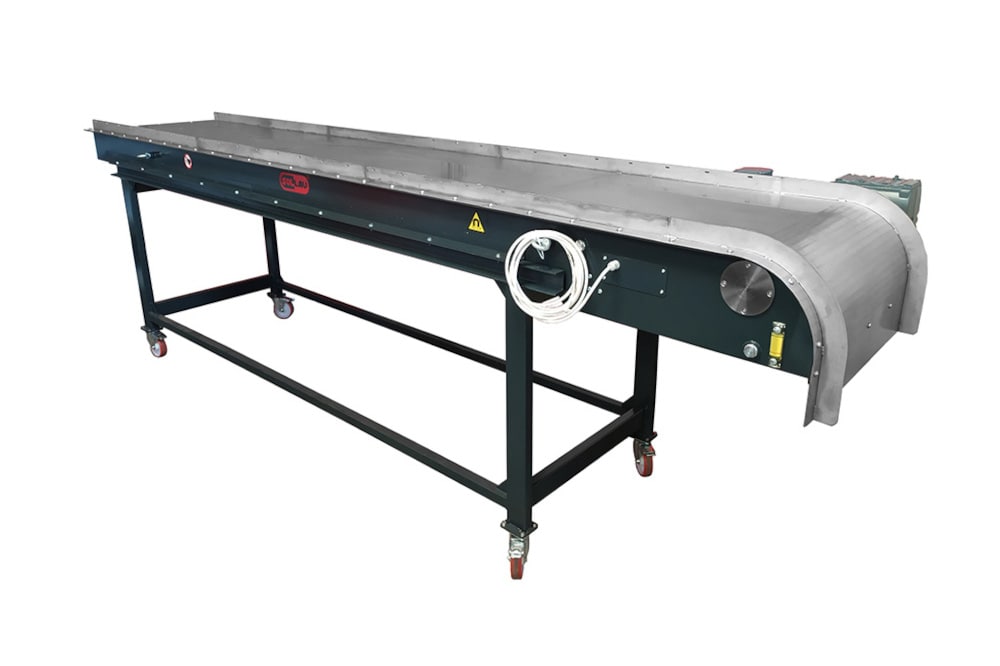

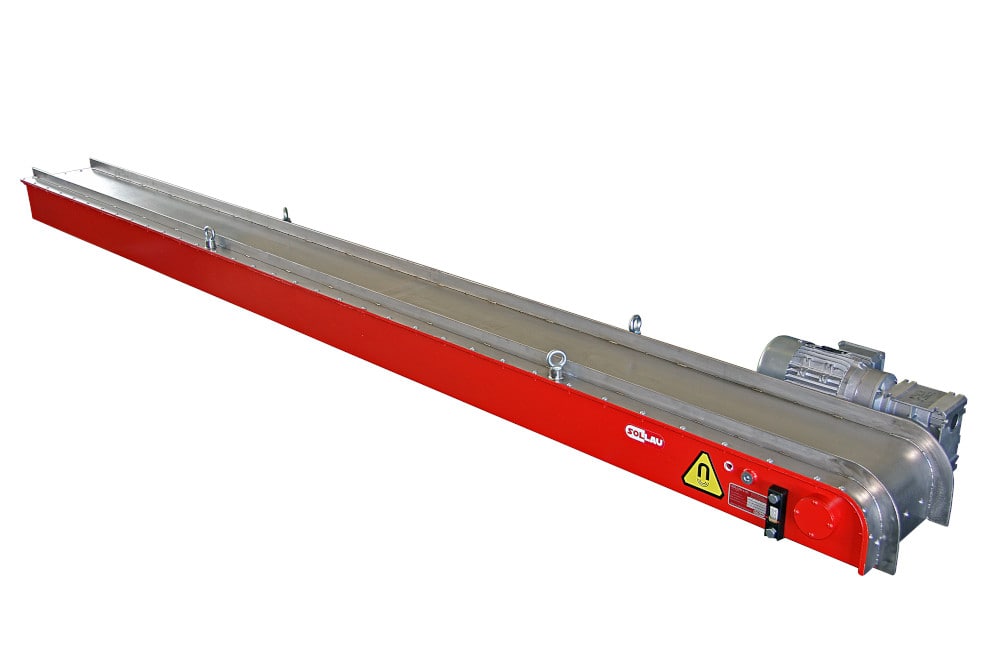

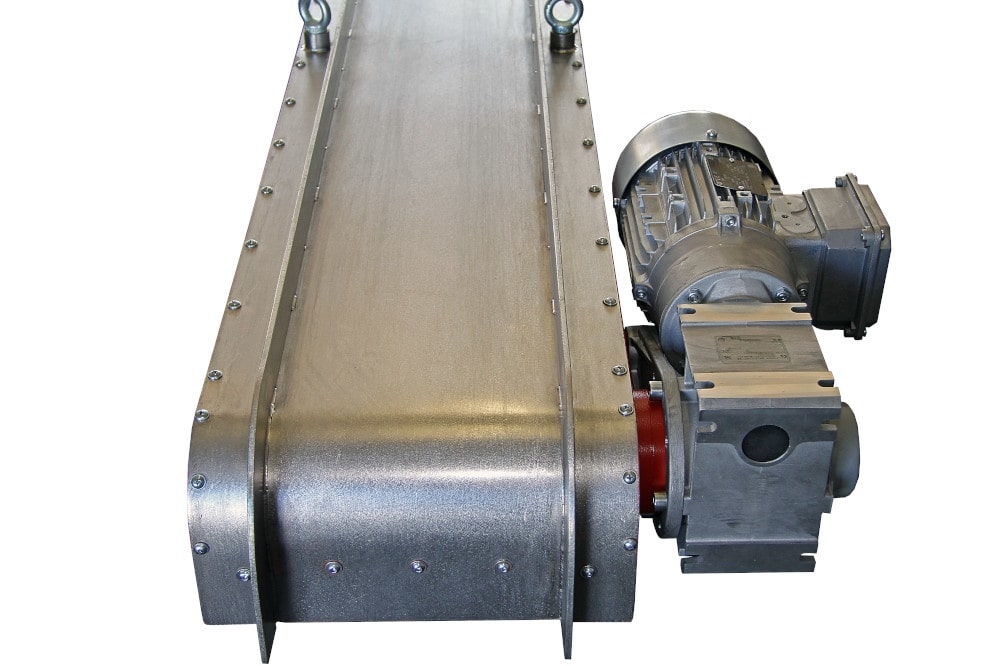

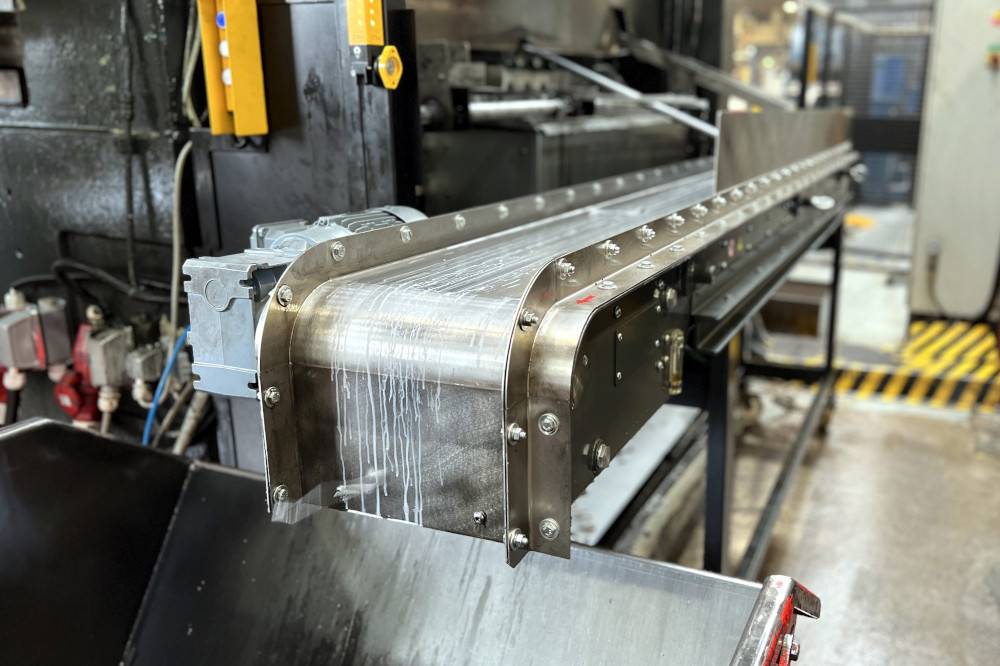

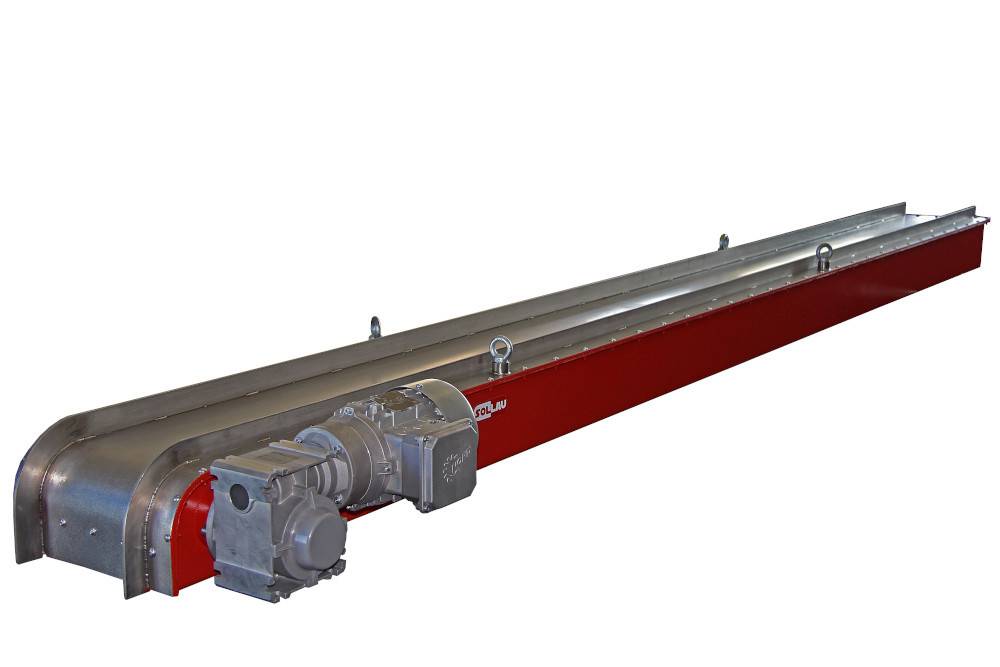

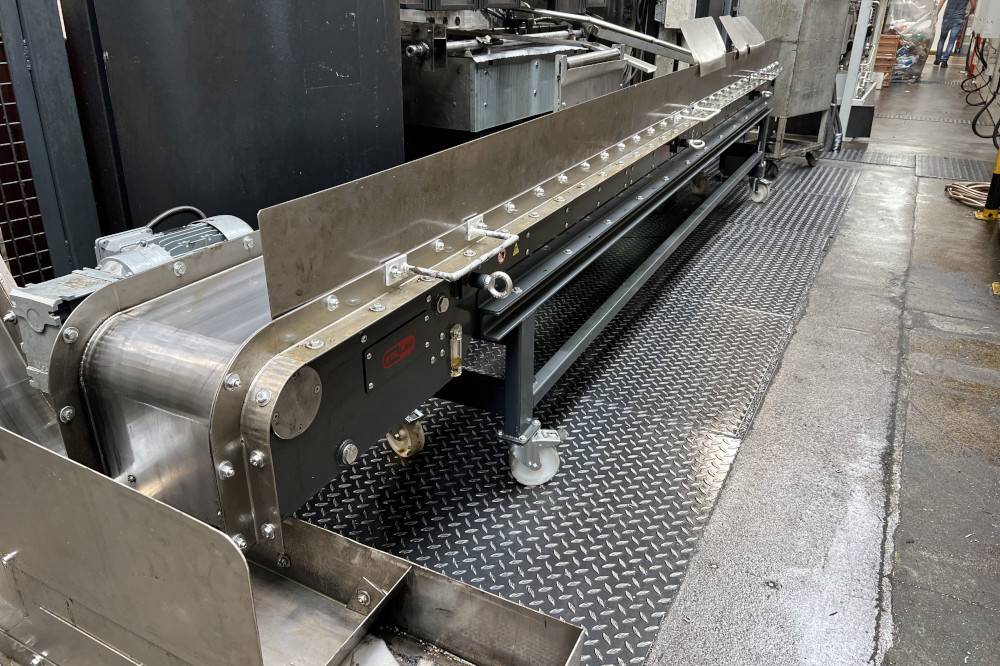

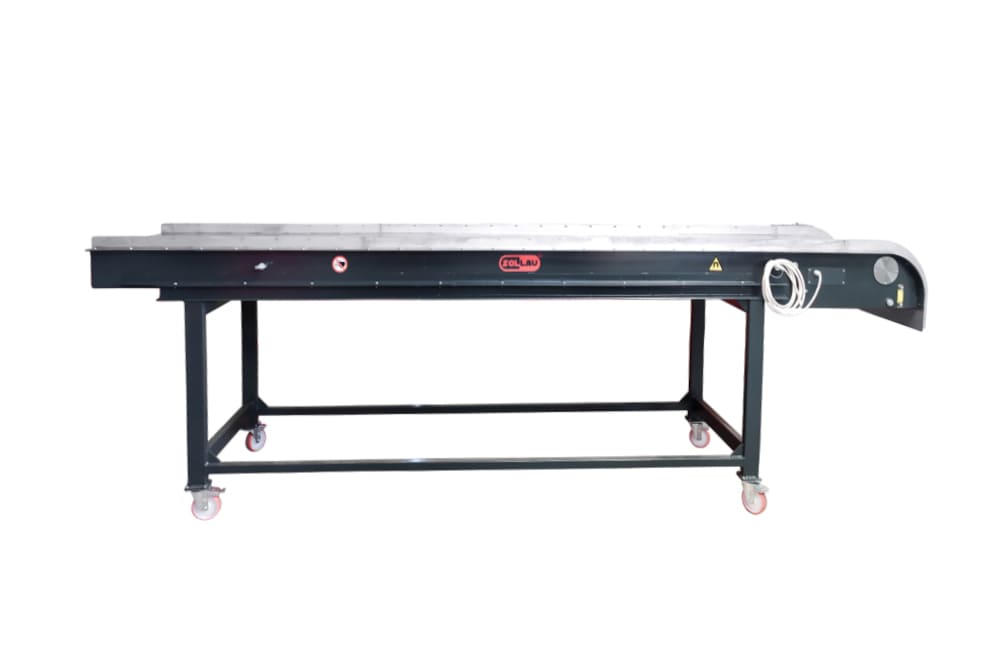

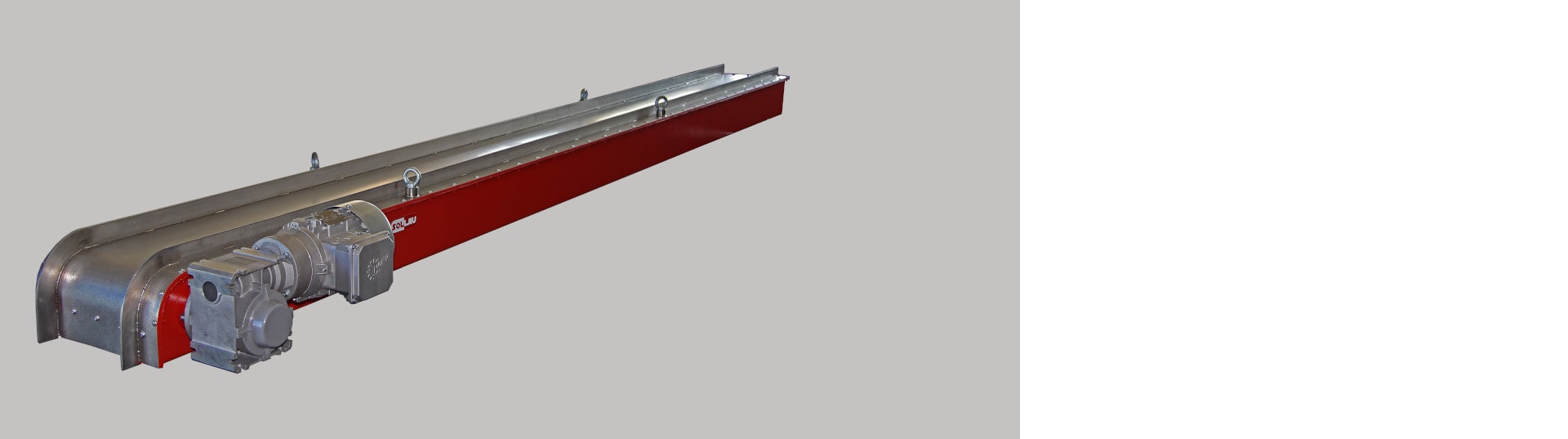

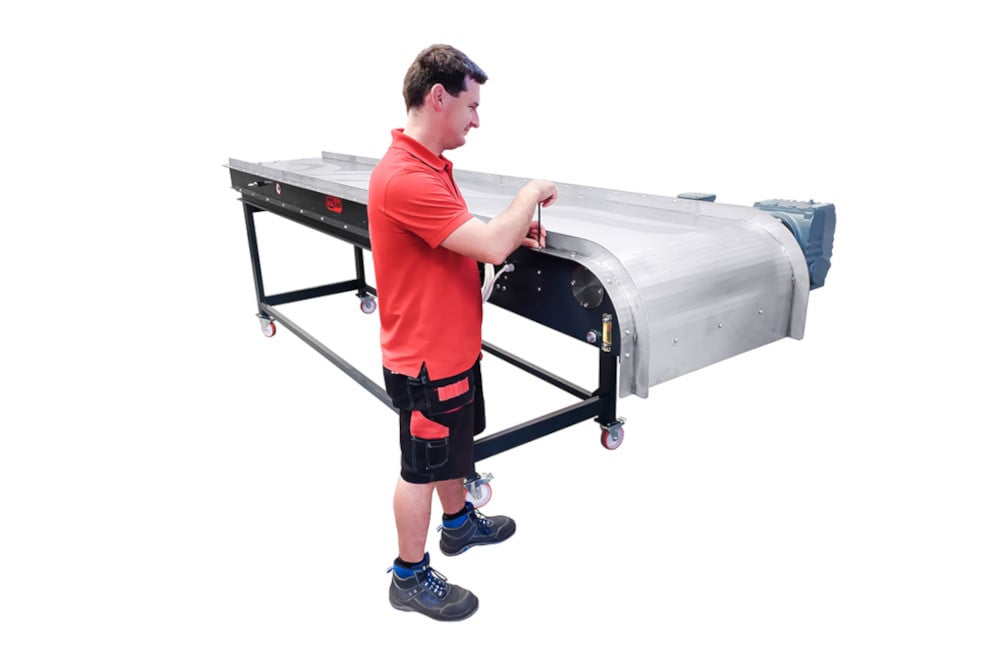

Magnetické dopravníky rovné
Rovné magnetické dopravníky slúžia na horizontálnu prepravu kovových dielov. Vďaka konštrukcii magnetického dopravníka ho môžeme vyrobiť v podstate v ľubovoľnej dĺžke.
Rovné magnetické dopravníky vyrábame v štandardných šírkach 200, 300, 400, 500 a 600 mm, v prípade špecifickej požiadavky zákazníka však môžeme vyrobiť magnetický dopravník aj v inej šírke.
Klzné magnetické dopravníky osadzujeme feritovými (slabšími) alebo neodýmovými (silnejšími) magnetmi. Výhodou magnetických dopravníkov s neodýmovými magnetmi je ich nízka výška, ktorá je pri niektorých aplikáciách podmienkou.
Magnetické dopravníky môžeme dodať aj vo verzii HOT – pre vysoké teploty. Tu potom volíme typ magnetov podľa maximálnej teploty prepravovaného dielu.

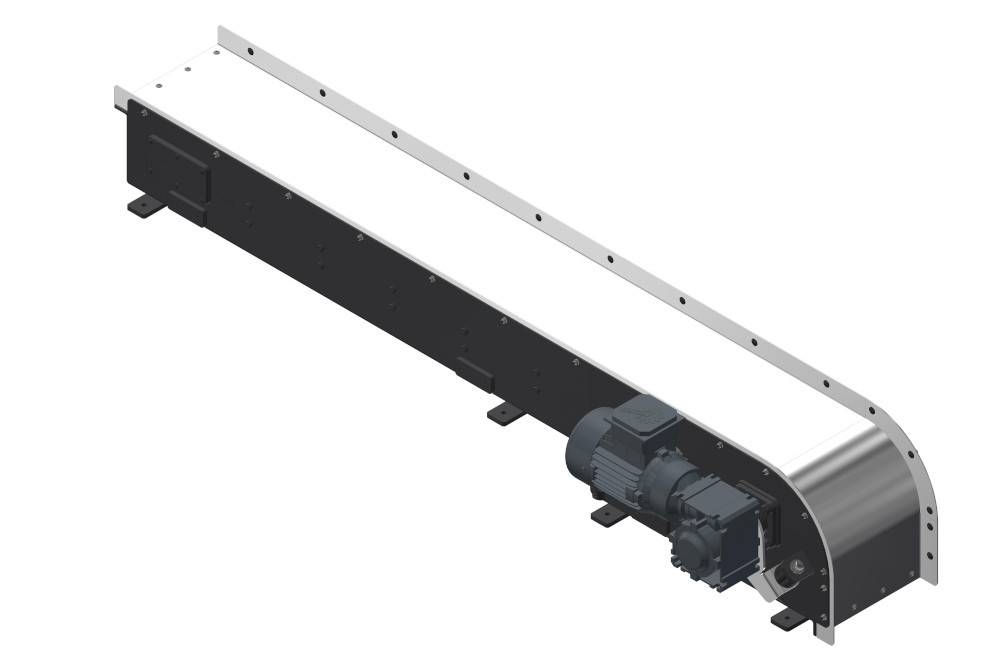

MD – F VIPER
*/
- Feritové magnety
- Vhodný na väčšinu aplikácií
- Štandardizované šírky magnetického dopravníka – 200, 300, 400, 500 a 600 mm
- Možnosť výroby aj inej šírky magnetického dopravníka
- Atraktívny pomer cena/výkon
- Max. prevádzková teplota 80 °C
| Výrobok | Hmotnosť (kg) | Dátová karta |
|---|---|---|
| MD 200x2000 F VIPER | 150 | zobraziť PDF |
| MD 200x4000 F VIPER | 300 | zobraziť PDF |
| MD 200x6000 F VIPER | 450 | zobraziť PDF |
| MD 300x2000 F VIPER | 225 | zobraziť PDF |
| MD 300x4000 F VIPER | 450 | zobraziť PDF |
| MD 300x6000 F VIPER | 675 | zobraziť PDF |
| MD 400x2000 F VIPER | 400 | zobraziť PDF |
| MD 400x4000 F VIPER | 800 | zobraziť PDF |
| MD 400x6000 F VIPER | 1200 | zobraziť PDF |
MD – N VIPER
*/
- Najsilnejšie neodýmové magnety
- Vhodné na prepravu veľmi malých alebo veľkých a ťažkých dielov
- vhodné na aplikácie, kde sa vyžaduje nízka výška dopravníka
- Štandardizované šírky magnetického dopravníka – 200, 300, 400, 500 a 600 mm
- Možnosť výroby aj inej šírky magnetického dopravníka
- Max. prevádzková teplota 80 °C
| Výrobok | Hmotnosť (kg) | Dátová karta |
|---|---|---|
| MD 200x2000 N VIPER | 150 | zobraziť PDF |
| MD 200x4000 N VIPER | 300 | zobraziť PDF |
| MD 200x6000 N VIPER | 450 | zobraziť PDF |
| MD 300x2000 N VIPER | 225 | zobraziť PDF |
| MD 300x4000 N VIPER | 450 | zobraziť PDF |
| MD 300x6000 N VIPER | 675 | zobraziť PDF |
| MD 400x2000 N VIPER | 400 | zobraziť PDF |
| MD 400x4000 N VIPER | 800 | zobraziť PDF |
| MD 400x6000 N VIPER | 1200 | zobraziť PDF |
MD – VIPER HOT
*/
- Na aplikácie s vysokou pracovnou teplotou
- Typ magnetov volíme podľa požadovanej prevádzkovej teploty a špecifikácie prepravovaného dielu
- Štandardizované šírky magnetického dopravníka – 200, 300, 400, 500 a 600 mm
- Možnosť výroby aj inej šírky magnetického dopravníka

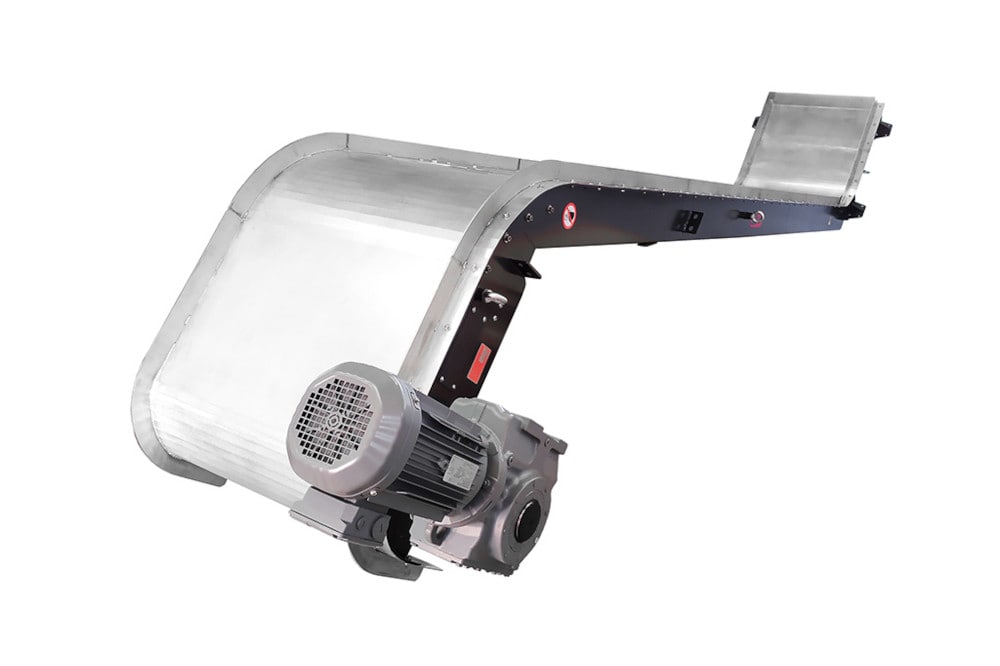

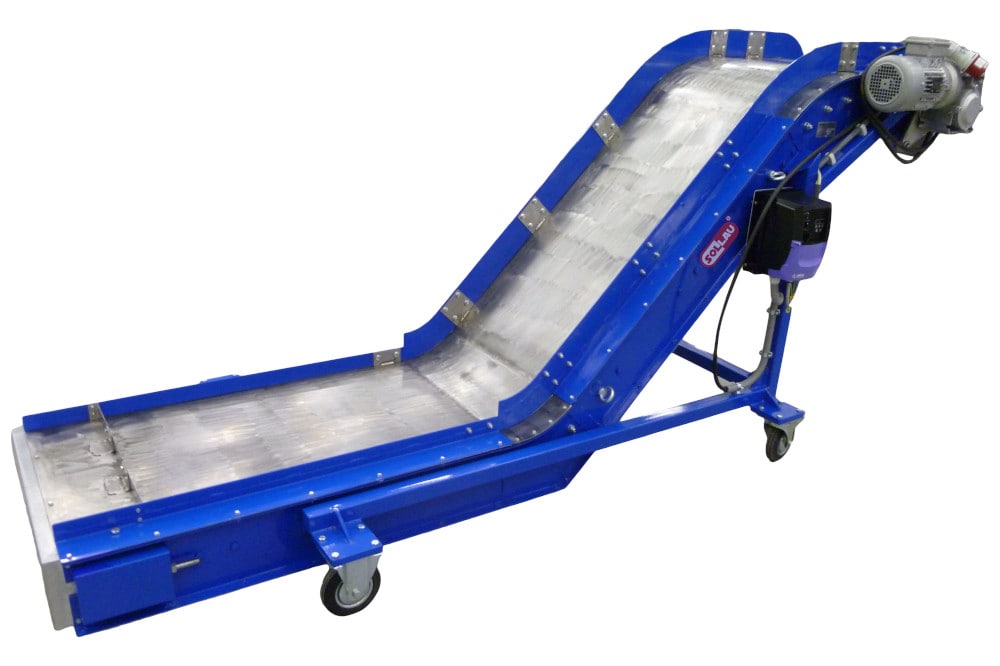

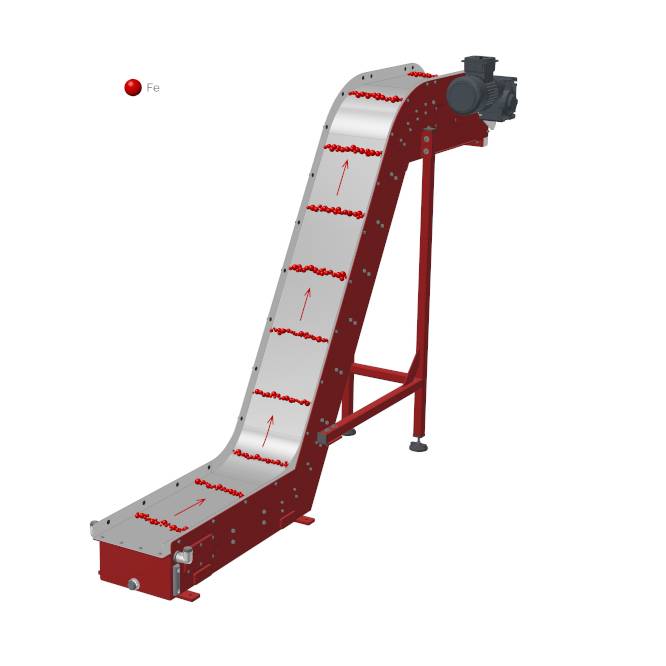

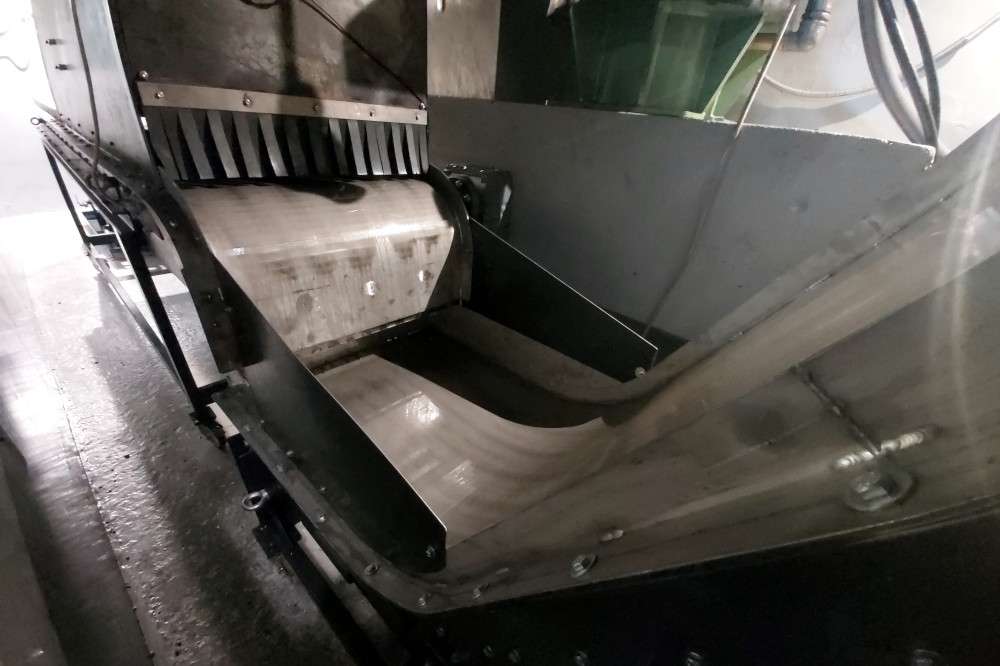

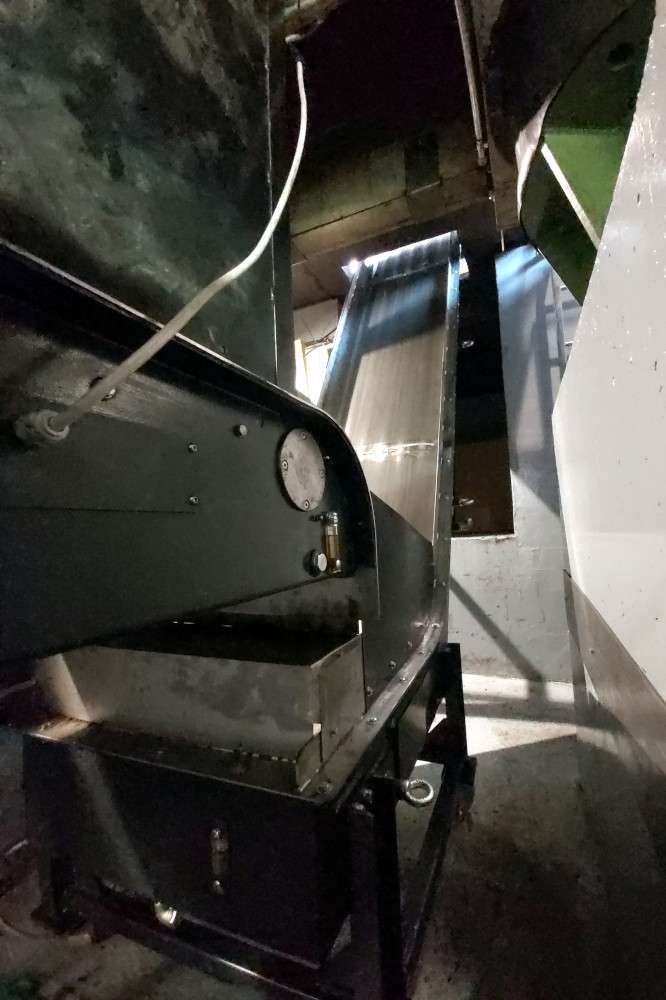

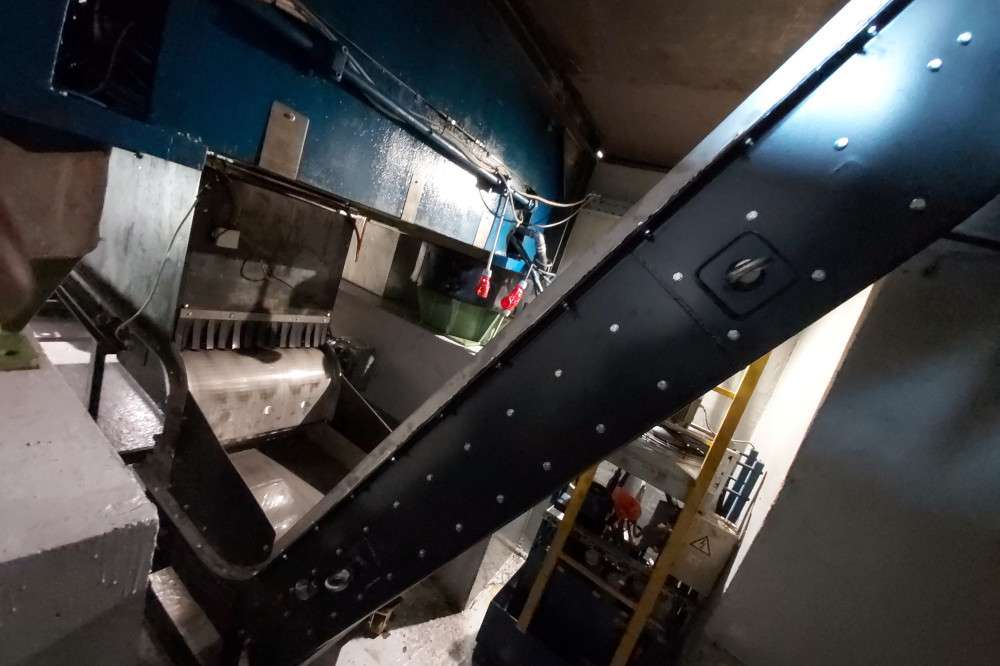

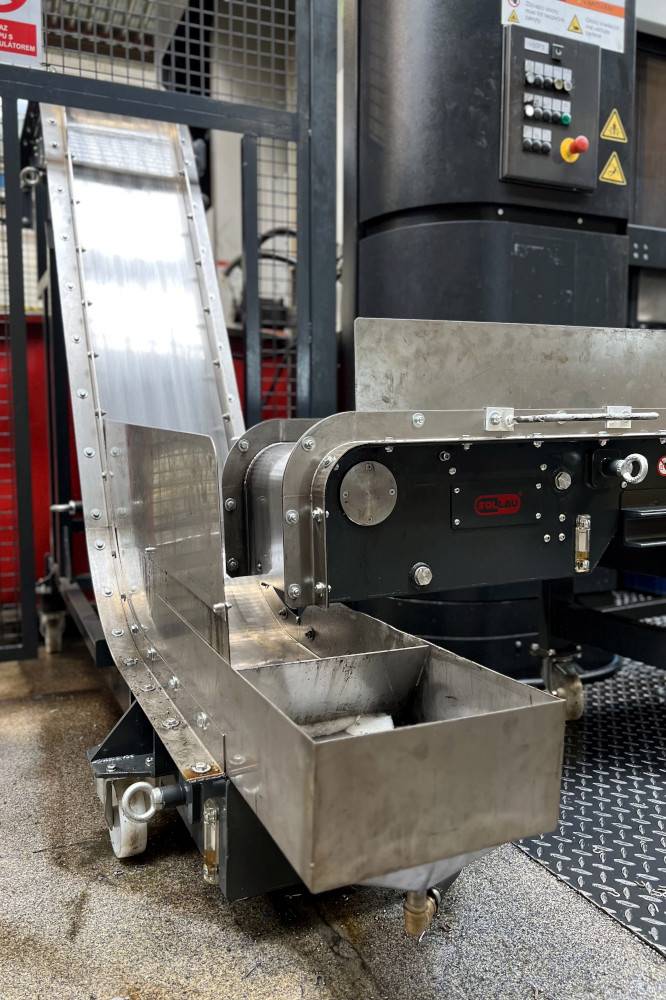

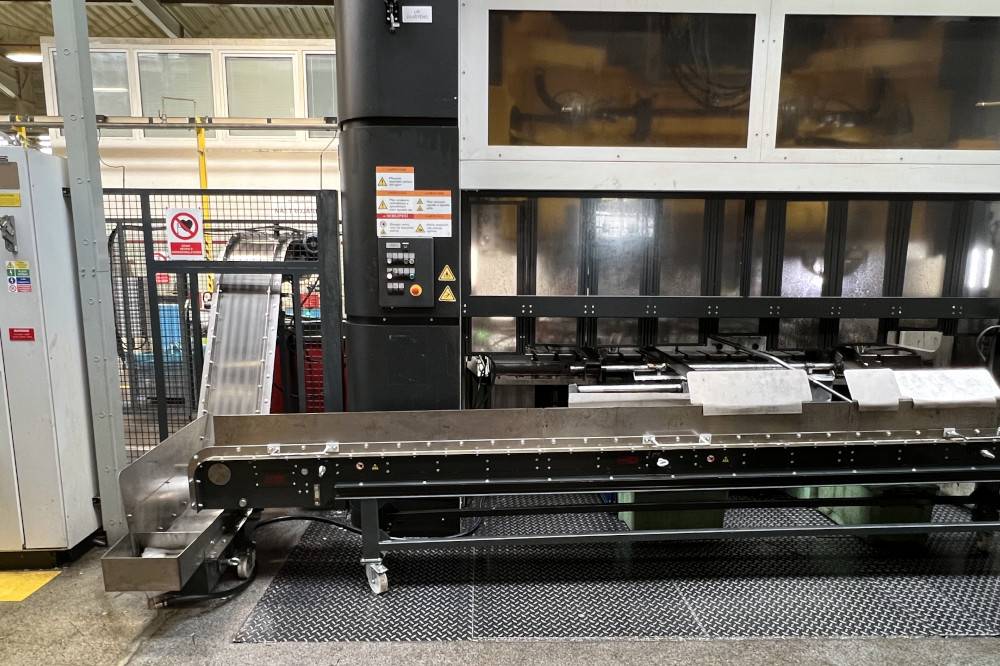

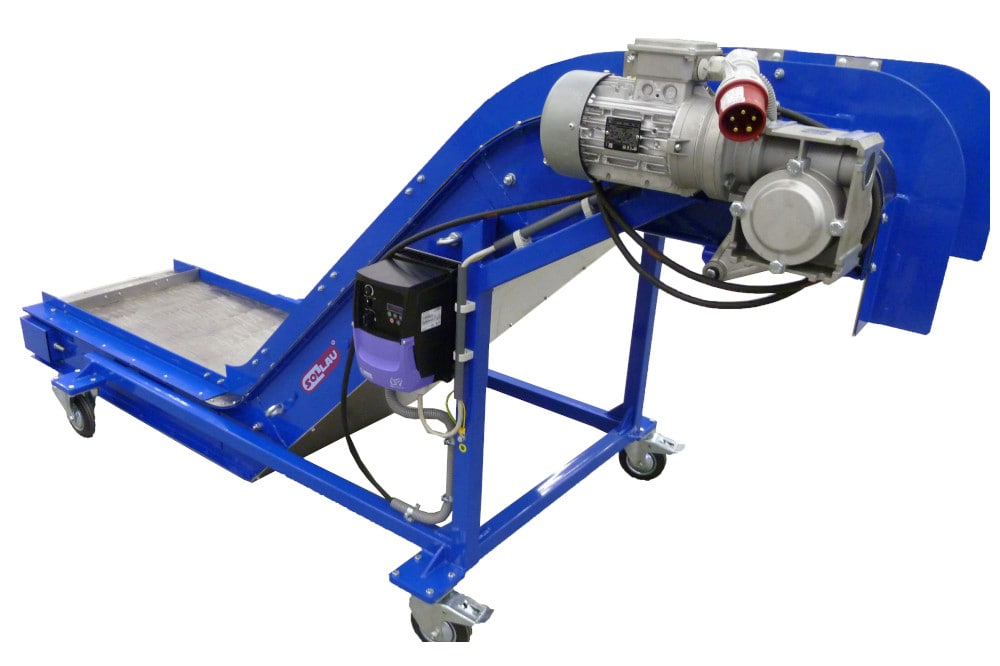

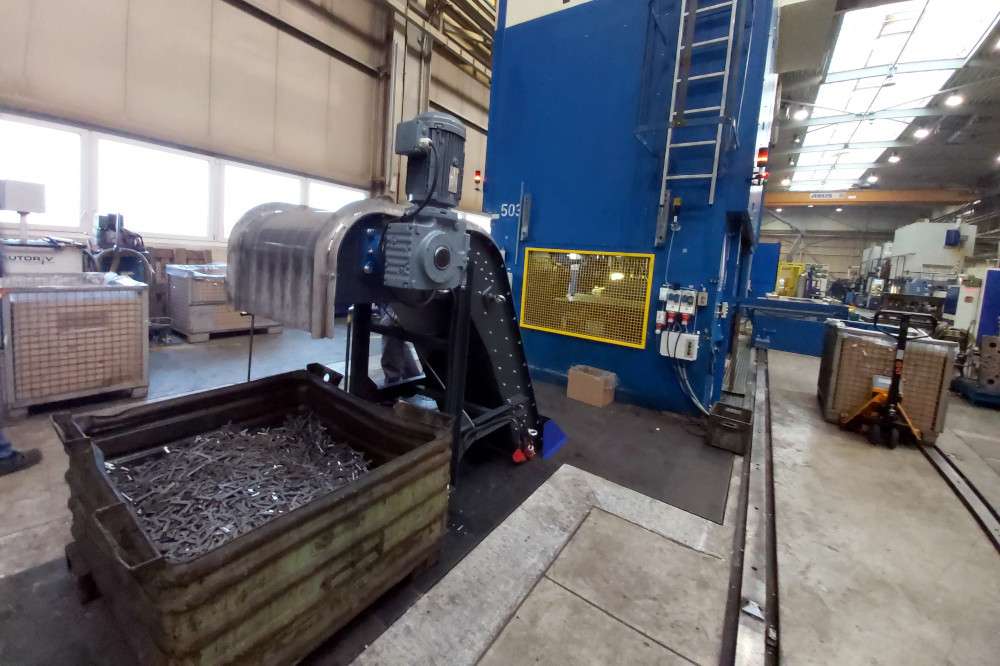

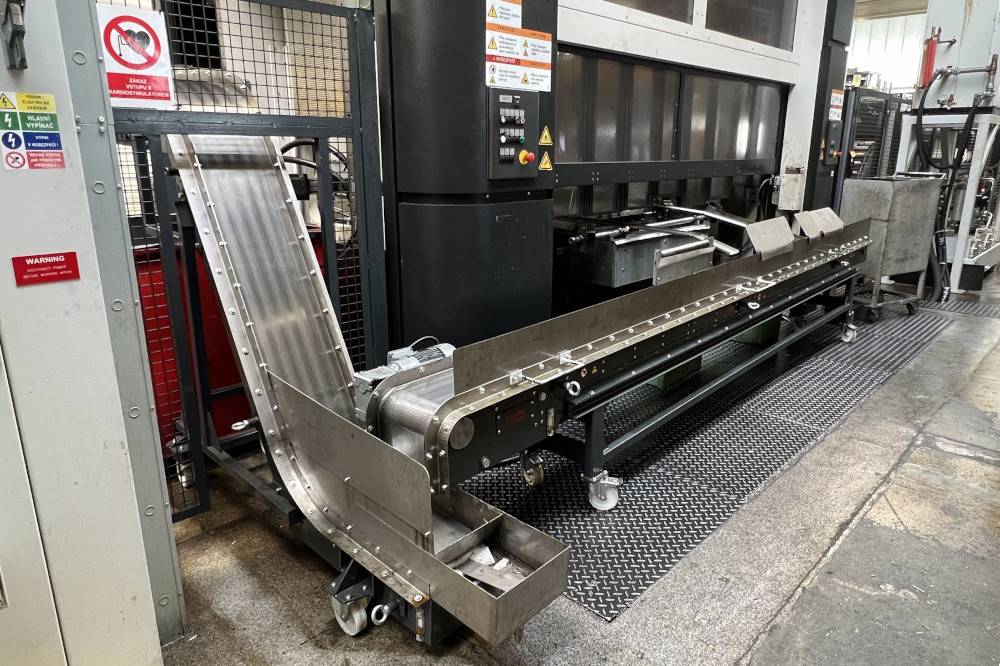

Magnetické dopravníky lomené
Lomené magnetické dopravníky slúžia na vertikálnu prepravu kovových dielov. Uplatnia sa tam, kde je potrebné diely dopraviť do inej výšky než je počiatočná výška. Na správnu špecifikáciu lomeného magnetického dopravníka musíme poznať nielen rozmery, hmotnosť a množstvo prepravovaných dielov, ale aj počiatočnú a cieľovú výšku.
Lomené dopravníky môžeme podobne ako rovné dopravníky:
- Vyrobiť v podstate v ľubovoľnej dĺžke.
- Vyrábame v štandardných šírkach 200, 300, 400, 500 a 600 mm
- V prípade špecifickej požiadavky môžeme vyrobiť magnetický dopravník aj v inej šírke
- Osadzujeme feritovými (slabšími) alebo neodýmovými (silnejšími) magnetmi.
- Môžeme dodať aj vo verzii HOT – pre vysoké teploty

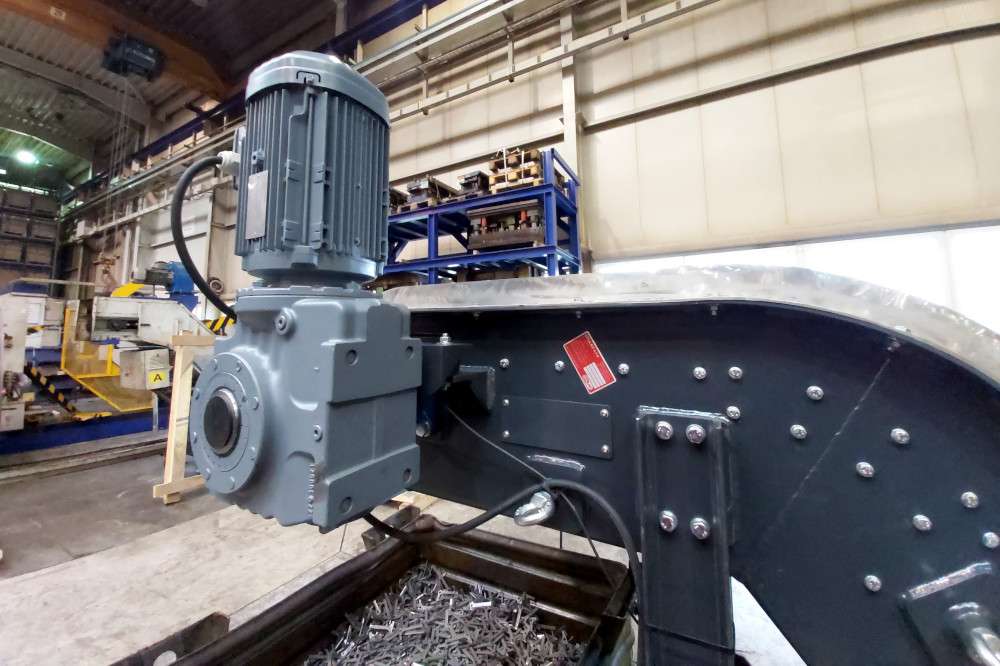

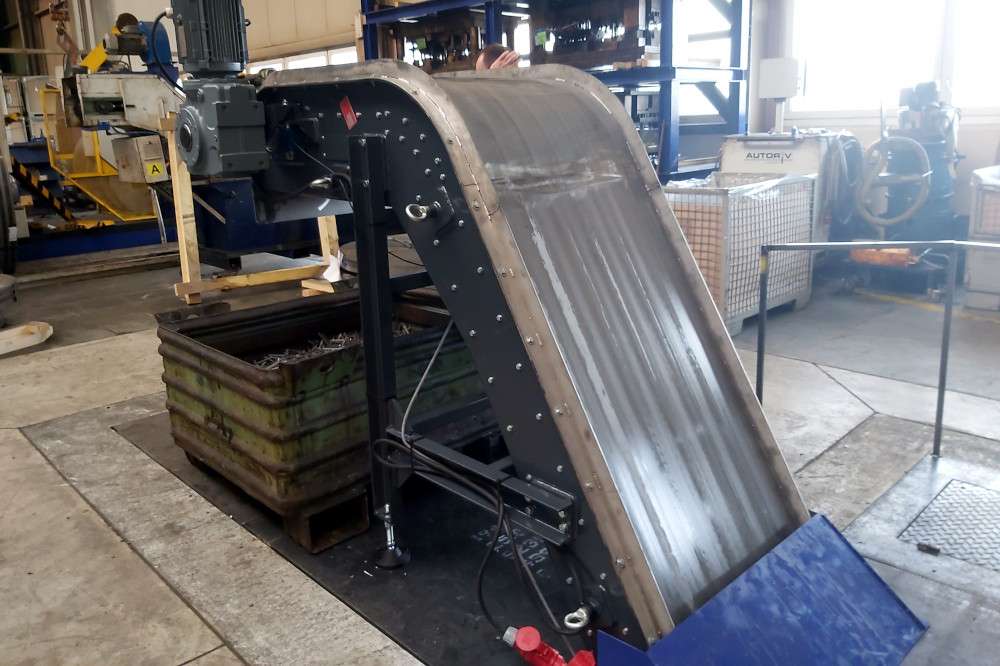

MD-Z – F COBRA
- Feritové magnety
- Vhodný pre väčšinu aplikácií
- Štandardizované šírky magnetického dopravníka – 200, 300, 400, 500 a 600 mm
- Možnosť výroby aj inej šírky magnetického dopravníka
- Atraktívny pomer cena/výkon
- Max. prevádzková teplota 80 °C
| Výrobok | Hmotnosť (kg) | Dátová karta |
|---|---|---|
| MD-Z 200x2400 F COBRA | 210 | zobraziť PDF |
| MD-Z 300x2400 F COBRA | 315 | zobraziť PDF |
| MD-Z 400x2400 F COBRA | 420 | zobraziť PDF |
MD-Z – N COBRA
- Najsilnejšie neodýmové magnety
- vhodné na prepravu veľmi malých alebo veľkých a ťažkých dielov
- vhodné na aplikácie, kde sa vyžaduje nízka výška dopravníka
- Štandardizované šírky magnetického dopravníka – 200, 300, 400, 500 a 600 mm
- Možnosť výroby aj inej šírky magnetického dopravníka
- Max. prevádzková teplota 80 °C
| Výrobok | Hmotnosť (kg) | Dátová karta |
|---|---|---|
| MD-Z 200x2400 N COBRA | 210 | zobraziť PDF |
| MD-Z 300x2400 N COBRA | 450 | zobraziť PDF |
| MD-Z 400x2400 N COBRA | 400 | zobraziť PDF |

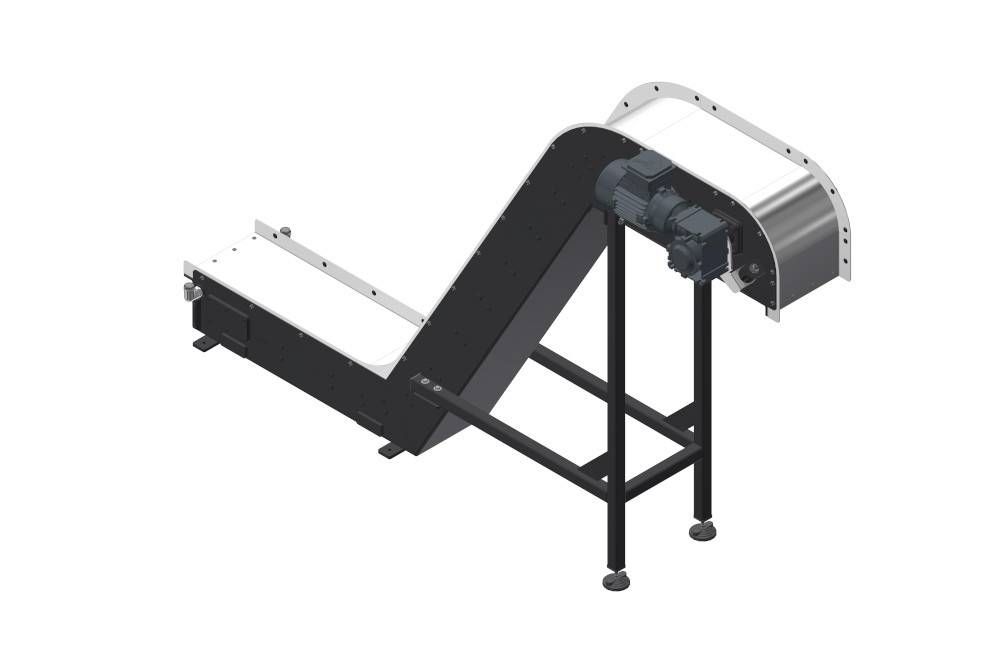

MD-Z – COBRA HOT
- Na aplikácie s vysokou pracovnou teplotou
- Typ magnetov volíme podľa požadovanej prevádzkovej teploty a špecifikácie prepravovaného dielu
- Štandardizované šírky magnetického dopravníka – 200, 300, 400, 500 a 600 mm
- Možnosť výroby aj inej šírky magnetického dopravníka
Magnetický dopravník MD slúži na automatizovanú prepravu feromagnetických dielcov — napríklad kovových výliskov, triesok a špon alebo odliatkov. Pod nerezovým klzným plechom sú na reťazovom dopravníku umiestnené lišty s magnetmi; ich magnetické pole zachytí kovové predmety na začiatku dopravníka, ťahá ich po krycom plechu a na konci ich samovoľne uvoľní. Vďaka tomuto princípu možno bezpečne a plynule manipulovať aj s ostrými, naolejovanými alebo znečistenými dielcami.
Na rozdiel od klasického pásového dopravníka alebo dopravníka s modulárnym pásom nemá magnetický dopravník žiadne vonkajšie pohyblivé časti — prepravované dielce sú v kontakte iba s nerezovým klzným plechom. Tým sa eliminuje riziko poškodenia povrchu dielcov, pretrhnutia pásu alebo upchatia dopravníka. Uzavretá konštrukcia je navyše odolná voči prachu a umožňuje prepravu naolejovaných predmetov, čím zvyšuje bezpečnosť aj produktivitu prevádzky.
Rovné magnetické dopravníky (rad VIPER) slúžia na horizontálnu prepravu dielcov a možno ich vyrobiť prakticky v ľubovoľnej dĺžke. Lomené dopravníky (rad COBRA) majú zalomenie — tzv. Z-tvar — a sú určené na vertikálnu prepravu, teda tam, kde je potrebné dopraviť dielce do inej výšky. Oba typy sú dostupné s feritovými alebo neodymovými magnetmi a možno ich dodať aj vo verzii HOT pre vysokoteplotné aplikácie.
Pre drvivú väčšinu aplikácií postačí magnetický dopravník s feritovými magnetmi, ktorý ponúka atraktívny pomer cena/výkon. Neodymové magnety volíme vtedy, keď je potrebné prepravovať veľmi malé alebo naopak veľké a ťažké dielce, alebo keď aplikácia vyžaduje nízku zástavbovú výšku dopravníka. Správne magnety aj ich rozteč vždy navrhujeme na základe dôkladných testov vašich konkrétnych dielcov.
Magnetické dopravníky MD nachádzajú uplatnenie najmä v lisovniach kovov, kde zabezpečujú manipuláciu s výliskami, ďalej v automobilovom priemysle pri preprave plechov a dielcov, v strojárňach pri vynášaní kovových triesok a špon z trieskovej obrábanie a v zlievarňach pri manipulácii s horúcimi odliatkami. Vďaka verzii HOT zvládnu aj prevádzkové teploty typické pre zlievarne.
Štandardne vyrábame magnetické dopravníky v šírkach 200, 300, 400, 500 a 600 mm, pričom dĺžka môže byť prakticky ľubovoľná. V prípade špecifických požiadaviek zákazníka dokážeme vyrobiť dopravník aj v neštandardnej šírke. Nosnú konštrukciu pod dopravníkom tiež prispôsobíme konkrétnym podmienkam pracoviska.
Správny návrh vychádza z parametrov prepravovaných dielcov — ich veľkosti, hmotnosti, materiálu, požadovanej hodinovej kapacity a potrebnej dĺžky a výšky dopravníka. Aby sme neexperimentovali, vykonávame v našom testovacom centre dôkladné testy priamo na vašich dielcoch a garantujeme ich vykonanie do troch dní. Stačí nás kontaktovať — radi zašleme aplikačný formulár alebo rovno dohodnem termín testov.
V akých priemyselných odvetviach sa magnetický dopravníky uplatnia?
Magnetický dopravník sa používa najmä pri obrábacích operáciách, pri rezaní magnetických kovových materiálov, prenášaní menších feromagnetických výliskov a pod.
