Výhody magnetického separátora MSP-MC

  • neodýmové magnety s indukciou až 18 700 G
  • výroba separátora na mieru
  • zachytávanie častíc Fe od 1 mikrónu
  • prenájom separátora
  • rýchle a jednoduché čistenie
  • dvojplášťová ochrana magnetov

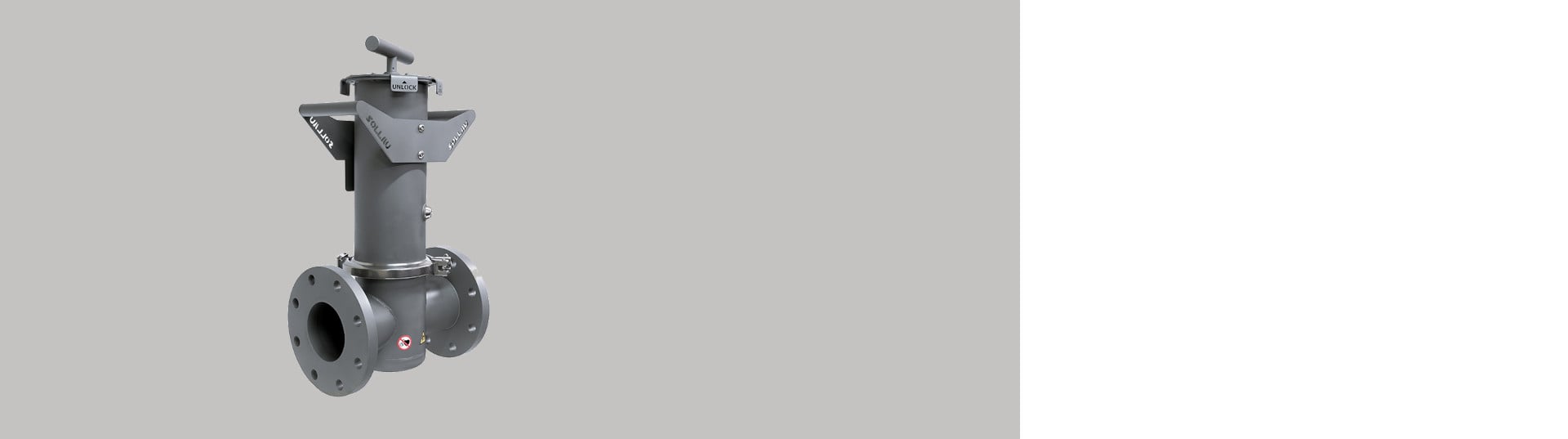

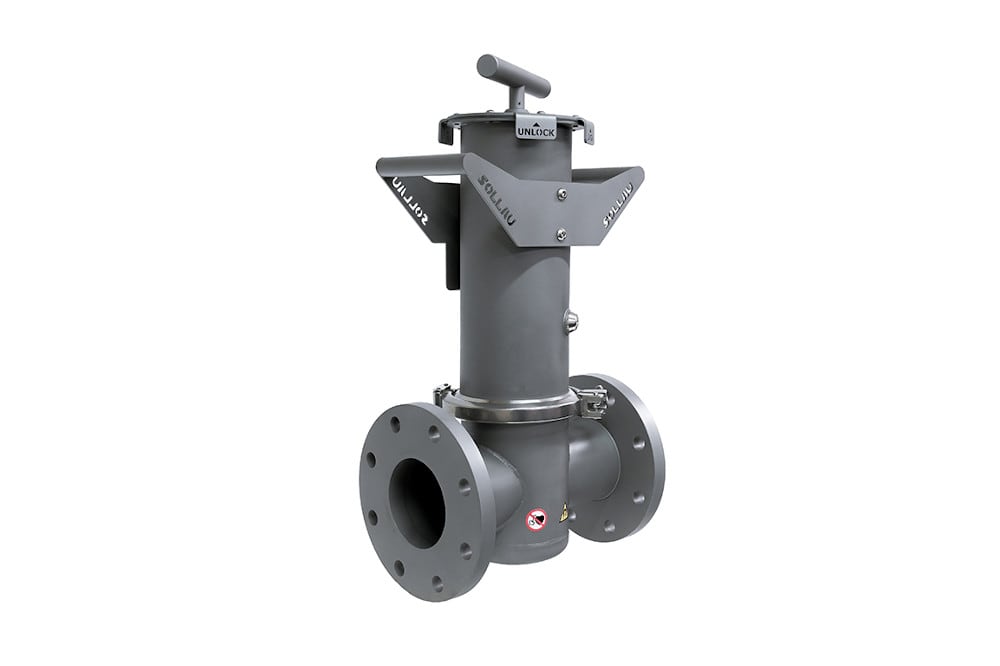

Prietokové magnetické separátory do potrubia MSP-MC

Všeobecný princíp fungovania magnetického separátora do potrubia MSP-MC

Magnetický separátor do potrubného systému MSP-MC je určený najmä na separáciu feromagnetických častíc, ktoré sa nachádzajú v prúde tekutého alebo ľahko priepustného materiálu.

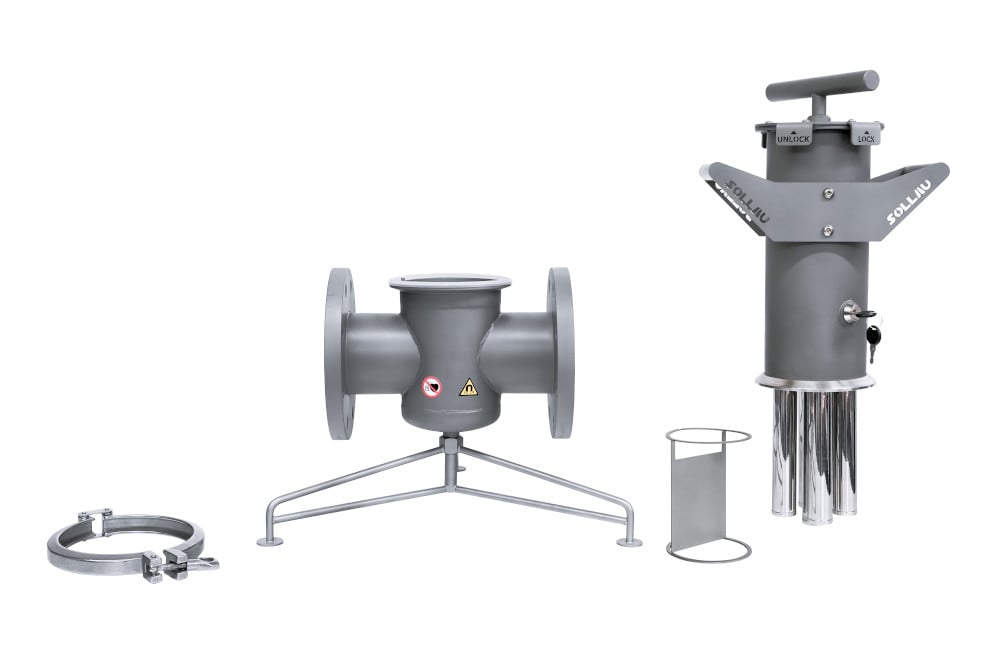

Konštrukcia prietokového separátora

Základ tohto magnetického roštového separátora s ručným, príp. semiautomatickým čistením tvorí sústava magnetických trubíc z nehrdzavejúcej ocele. Takto vytvorené magnetické sito je vo veľmi intenzívnom kontakte s prúdiacim materiálom a vďaka veľmi silným permanentným magnetom dokáže zachytiť aj tie najmenšie kovové nečistoty a zaistiť veľmi vysokú úroveň separácie.

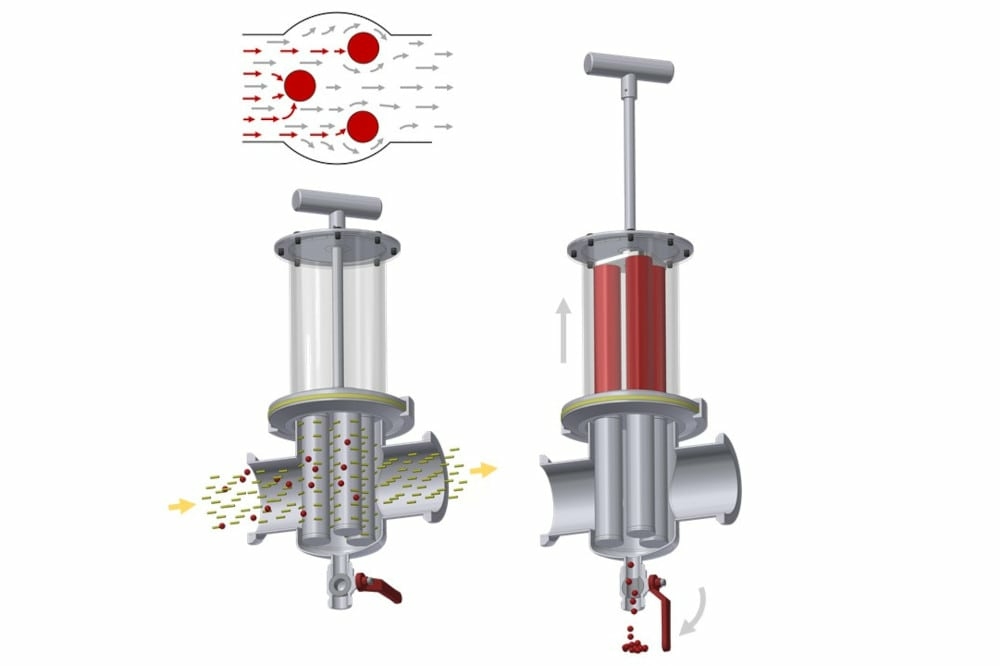

Ako prietokový magnetický separátor funguje?

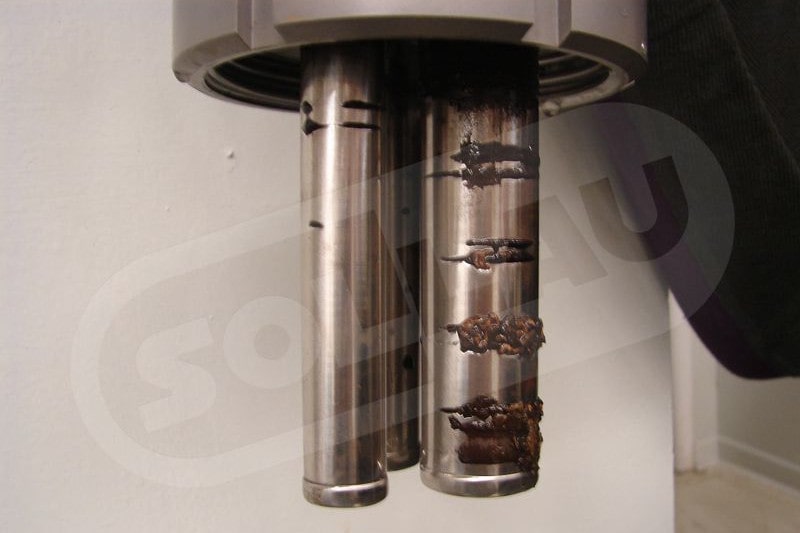

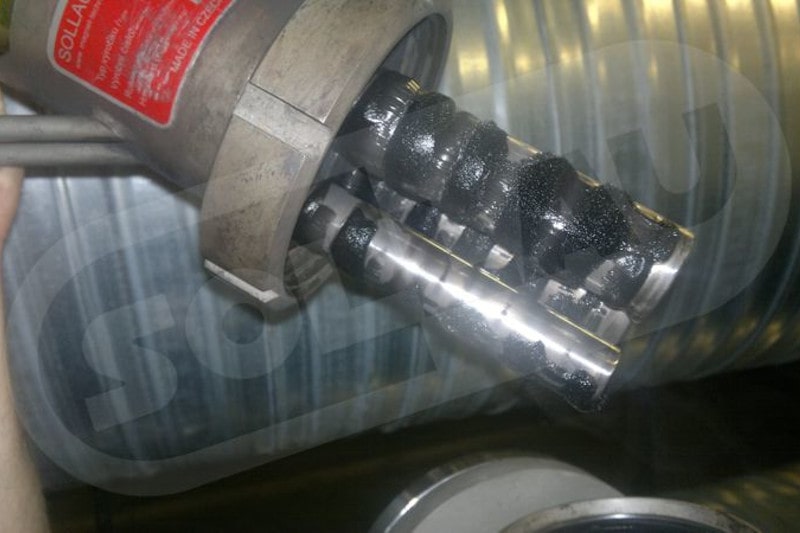

Zachytené magnetické častice sa v priebehu separačného procesu držia na zadných častiach magnetických trubíc, preto neblokujú tok čisteného materiálu. Zároveň sú chránené aj pred nežiaducim spláchnutím prúdom čistenej hmoty. Na čo najefektívnejšiu separáciu magnetických častíc je magnetický separátor do potrubného systému osadený mimoriadne silnými neodýmovými magnetmi NdFeB.

Ako sa čistí prietokový separátor?

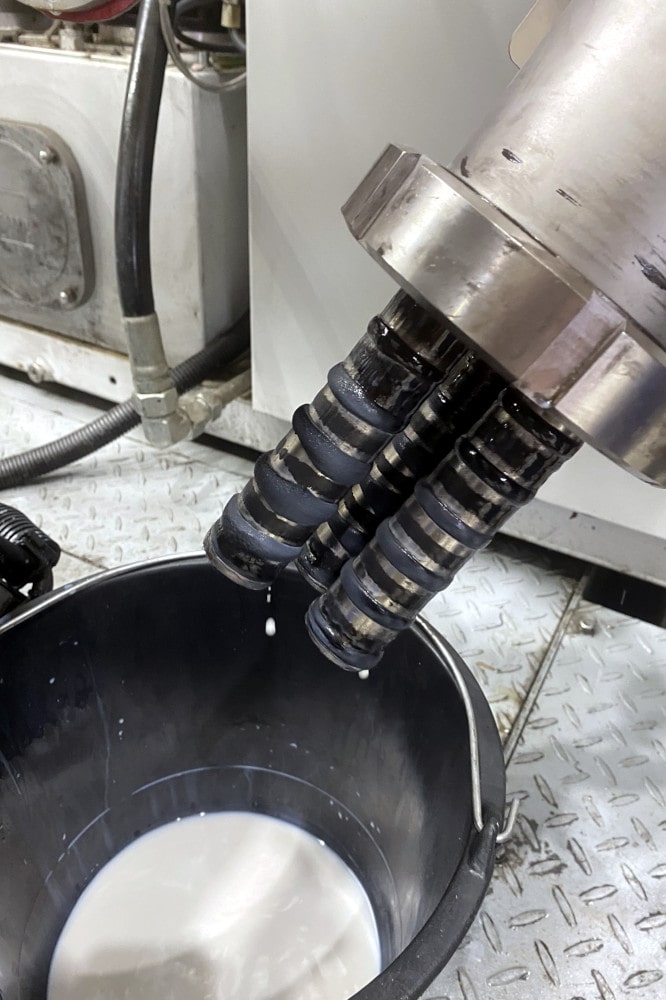

Pri ručnom čistení sa vyberie telo separátora, pomocou ovládacej páky sa magnetické jadrá presunú do hornej polohy a zachytené feromagnetické nečistoty samovoľne odpadnú (prípadne je možné trubice dodatočne opláchnuť vodou). V prípade prietokových separátorov väčších rozmerov alebo pri vysokej kontaminácii čisteného materiálu kovovými nečistotami sa proces demagnetizácie vykonáva pomocou pneumatických systémov s automatickým riadením a obsluhou.

Ďalšie výhody magnetického separátora MSP-MC pre potrubia:

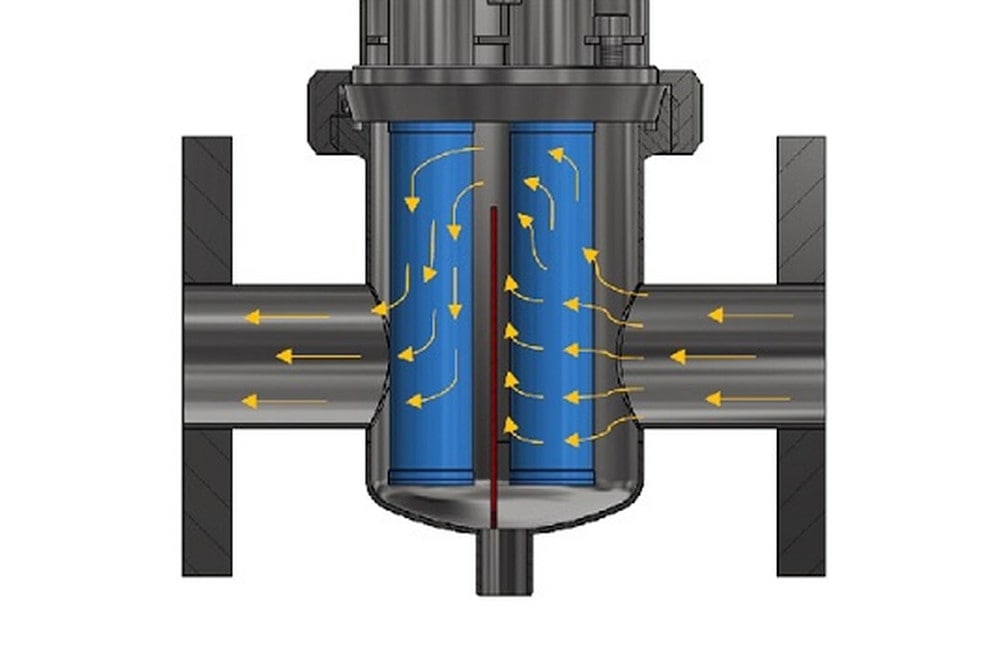

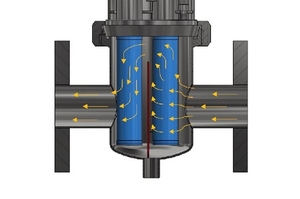

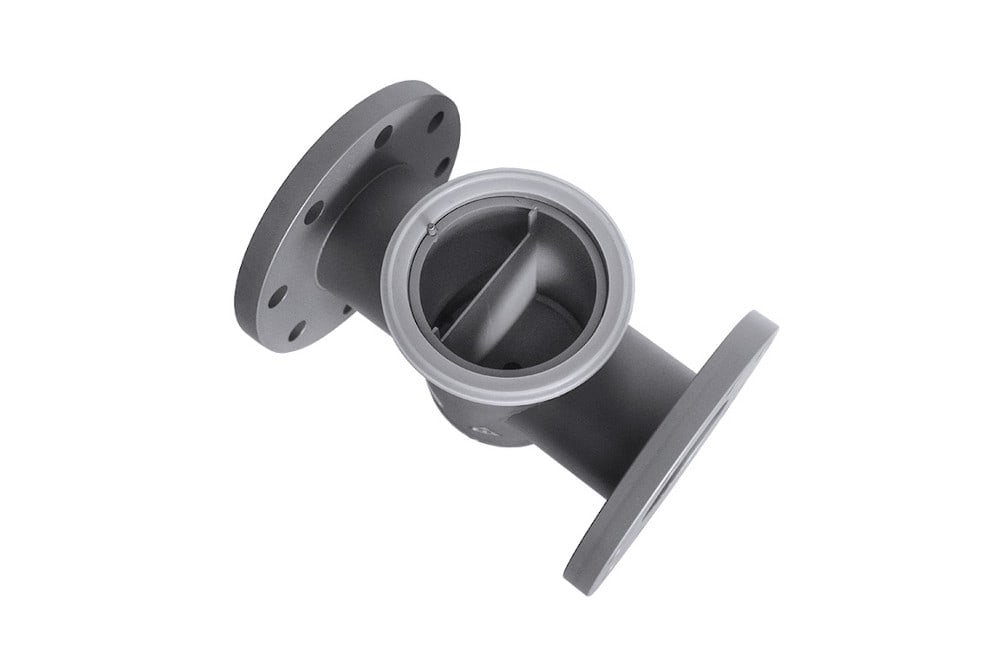

  • Schéma tela prietokového magnetického separátora• integrovaný zámok magnetických trubíc (bráni neoprávneným osobám manipulovať so separátorom)
  • systém priehradiek vďaka ktorému je kvapalina vystavená veľmi silnému magnetickému poľu maximálny čas (dosiahnutie extrémne vysokej účinnosti magnetickej separácie využitím celej dĺžky magnetických trubíc)
  • mechanické sitko (zachytenie aj nemagnetických nečistôt)



Tento magnetický separátor dokážeme vyrobiť s maximálnou indukciou 18 700 G na jadre a 11 700 G na plášti magnetickej trubice. Tolerancia je +/- 10 %.

Ako sa o vás postaráme?

O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.

1.
Prídeme

2.
Zameriame a a navrhneme

3.
Vyrobíme na mieru

4.
Nainštalujeme

5.
Sprevádzkujeme a zaškolíme

6.
Poskytneme autorizovaný servis

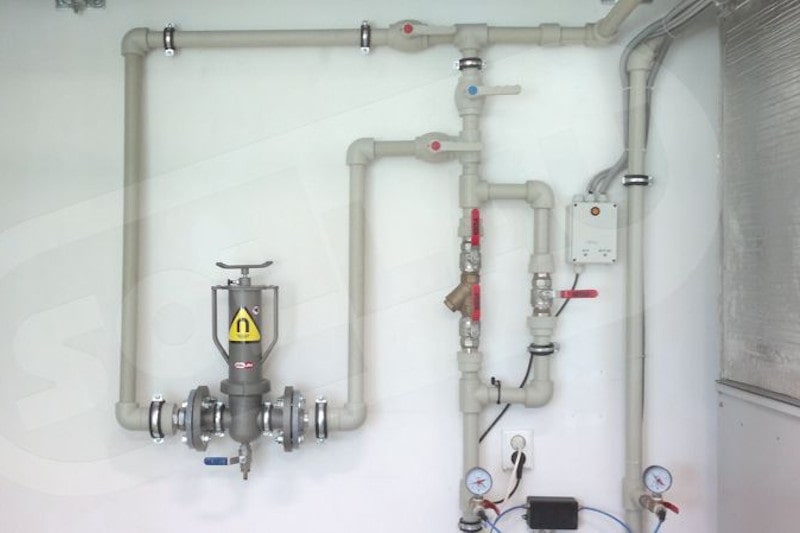

Na aké potrubie sa separátor pripojí?

Štandardne vyrábame v pripojovacích priemeroch od 50 do 250 mm, avšak  pripojovacie rozmery aj spôsob pripojenia k potrubnému systému (príruba, závitovka, špeciálne prípojky) môžeme upraviť podľa vašich potrieb.

Certifikát TESYDOSOLLAU – naše výrobky zvárajú skutoční profesionáli!

Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

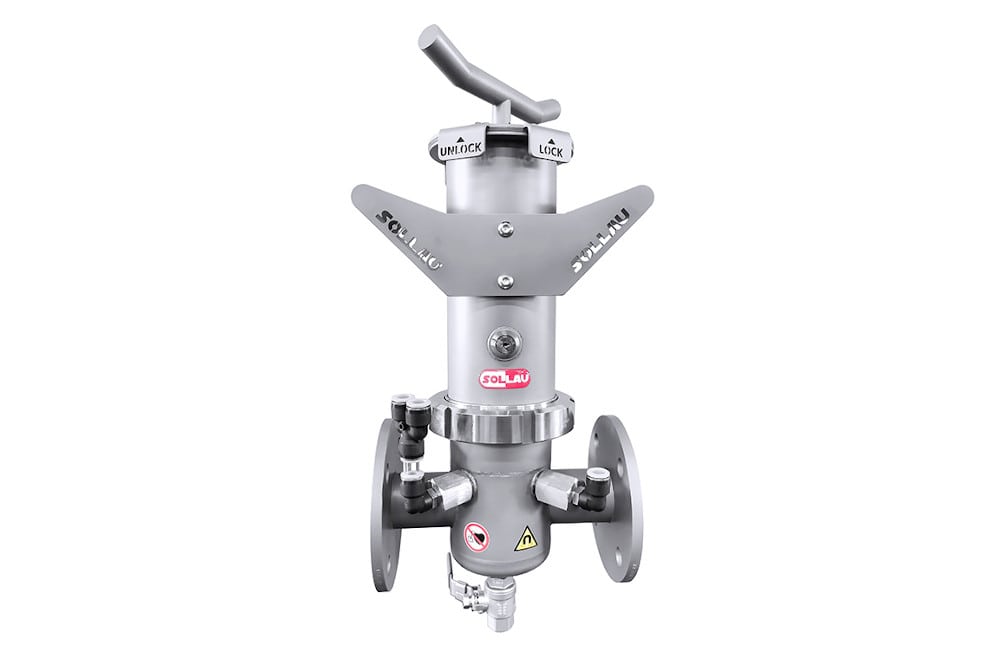

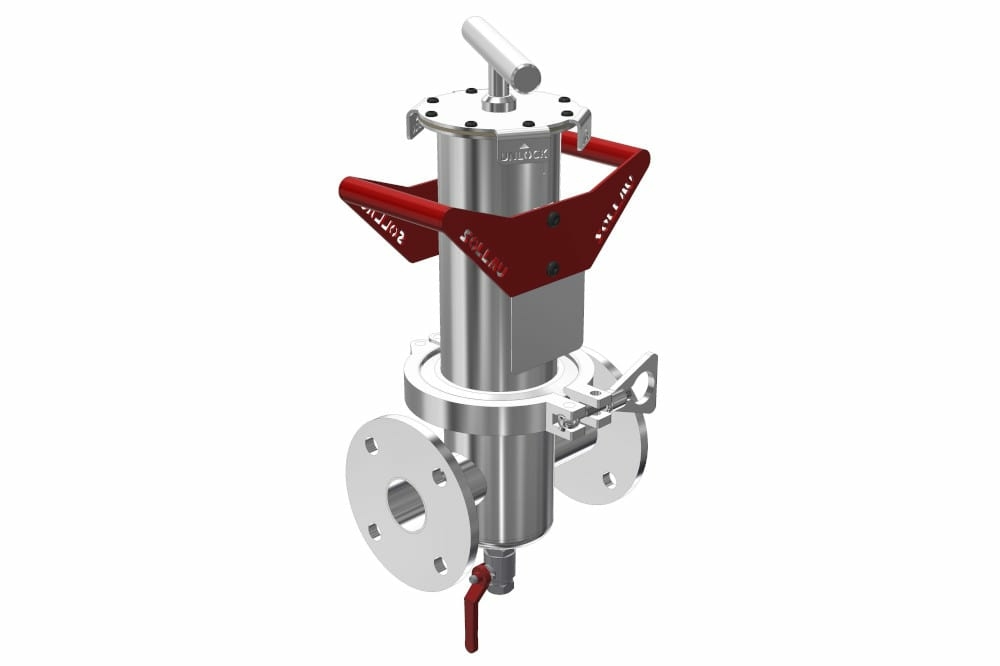

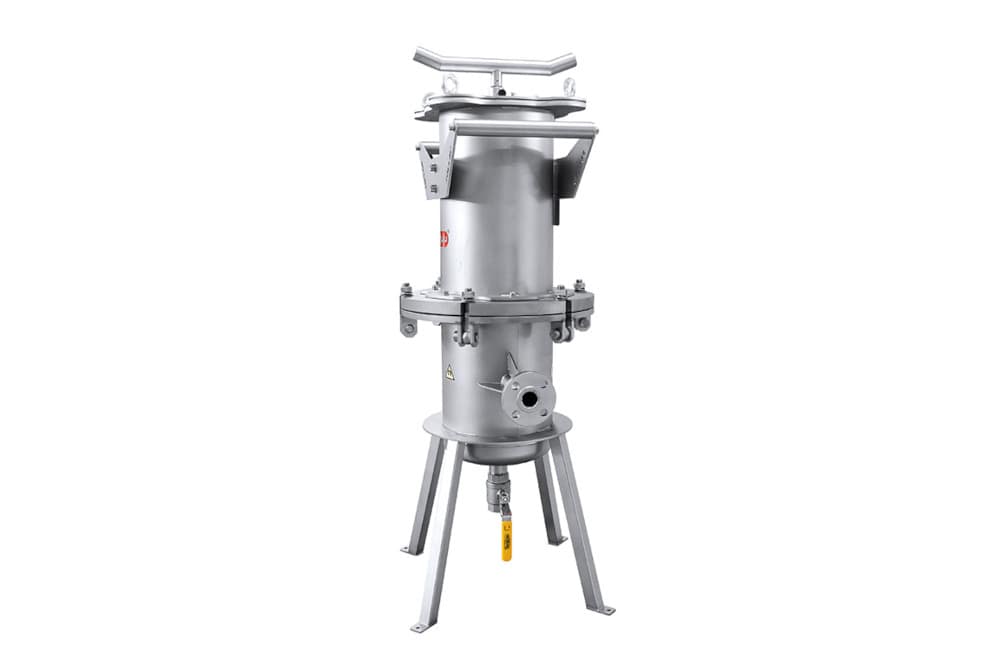

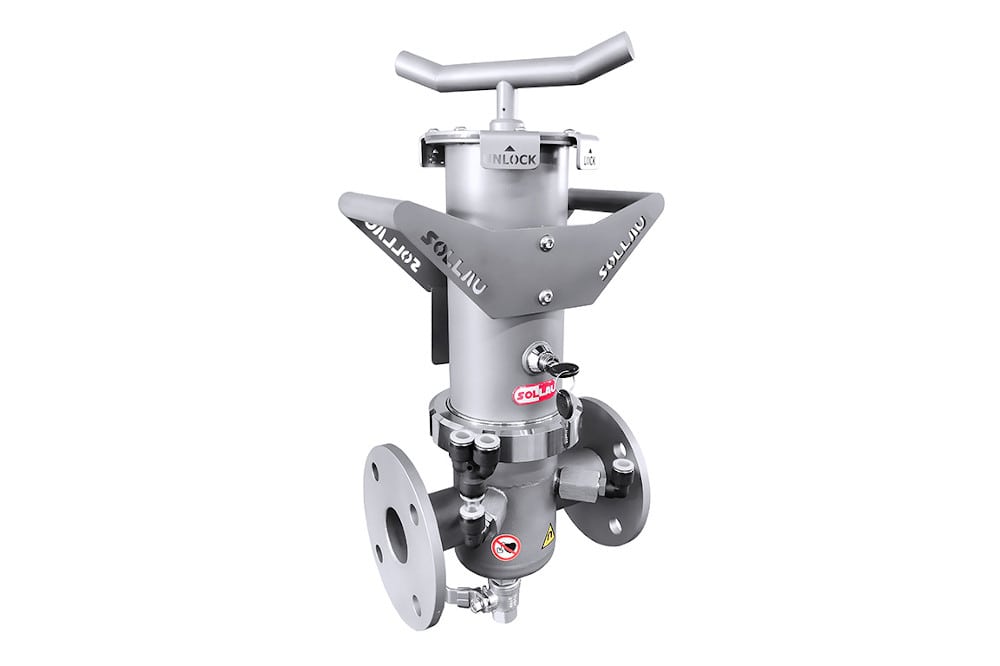

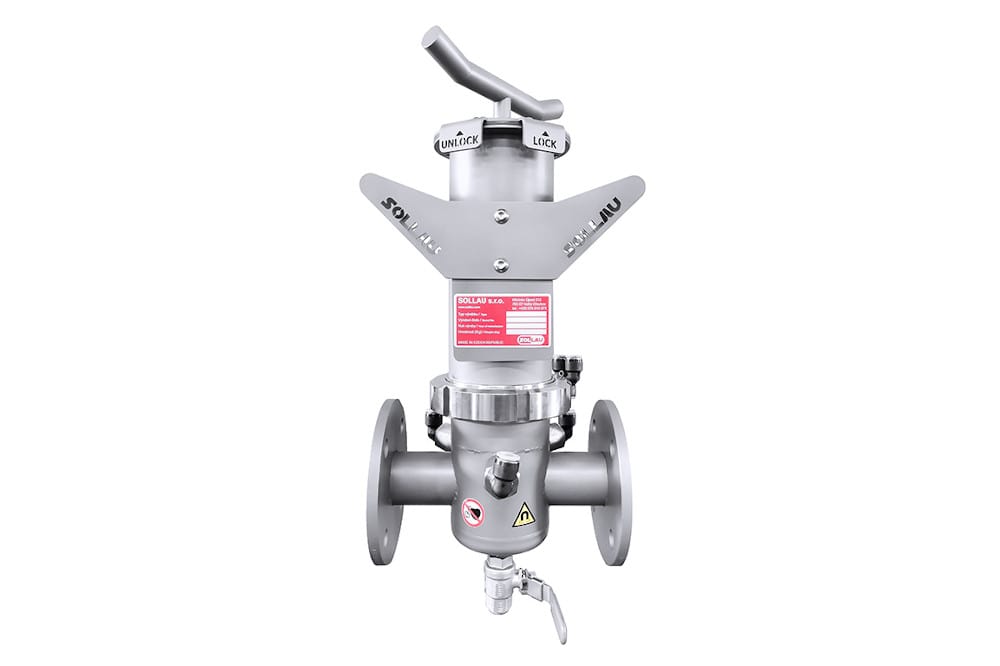

MSP-MC PIRANHA

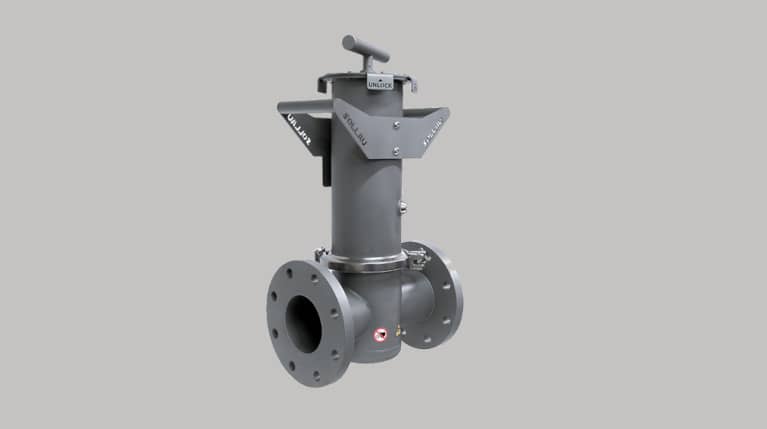

Prietokový magnetický separátor do potrubia MSP-MC - PIRANHA

  • vysoká odtrhová sila
  • integrovaný zámok magnetických trubíc
  • odolné jedno- aj dvojplášťové vyhotovenie kompletne z nehrdzavejúcej ocele
  • .
  • tlaková odolnosť do 10 barov
  • 18 700 G na jadre a až 12 200 G na plášti
  • priehradkový systém na využitie celej dĺžky magnetických trubíc

Tento typ separátora dodávame aj v dvojplášťovom vyhotovení, ktoré umožňuje vyhrievanie prietokovej časti separátora, čím sa zabráni tuhnutiu zmesí dopravovaných pri vyšších teplotách, napr. sirupu alebo čokolády.

VýrobokPrietok (l/min.)Pripojovací priemer (mm)Dátová karta
MSP-MC 50 N PIRANHA 500 50 zobraziť PDF
MSP-MC 65 N PIRANHA 600 65 zobraziť PDF
MSP-MC 80 N PIRANHA 900 80 zobraziť PDF
MSP-MC 100 N PIRANHA 1100 100 zobraziť PDF
MSP-MC 150 N PIRANHA 6500 150 zobraziť PDF

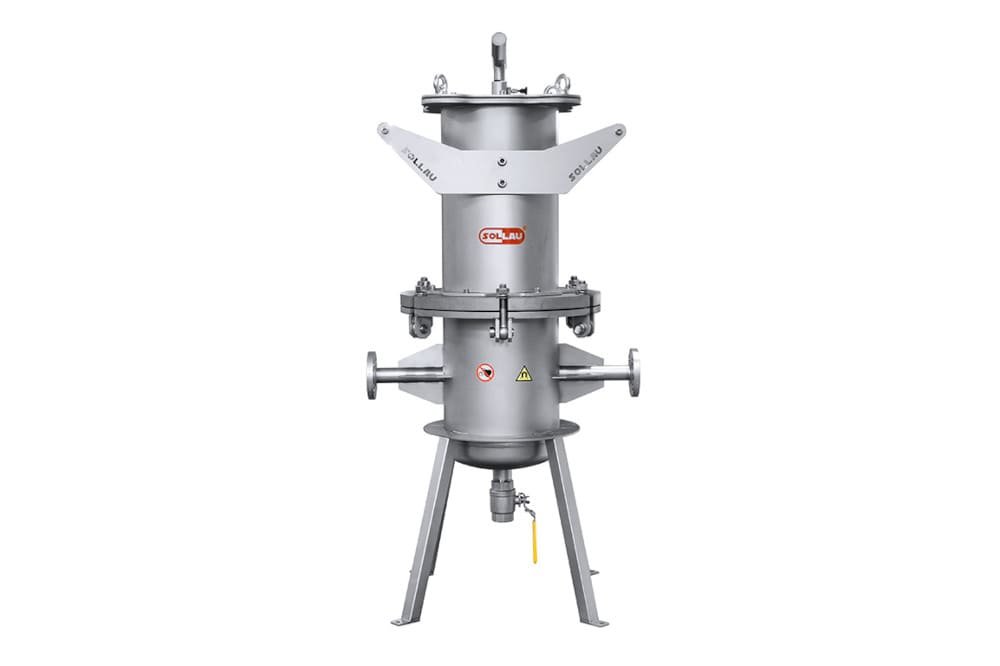

MSP-MC 200 N PIRANHA 6800 200 zobraziť PDF
MSP-MC 250 N PIRANHA 6900 250 zobraziť PDF

Dvojplášťové vyhotovenie

VýrobokPripojovací priemer (mm)Dátová karta
MSP-MC 50/2 N PIRANHA 50 zobraziť PDF
MSP-MC 100/2 N PIRANHA 100 zobraziť PDF
MSP-MC 150/2 N PIRANHA 150 zobraziť PDF

Magnetické separátory vyrábame v týchto troch stupňoch magnetickej indukcie


 Stupeň 1
(Standard)
Stupeň 2
(Najvyššia odtrhová silá)
Stupeň 3
(Najvyššia magnetická indukcia)
Indukcia na jadre 17 000 G 16 100 G 18 700 G
Indukcia na plášti 10 700 G 10 600 G 12 200 G
Odtrhová sila na jadre 107 N 176 N 149 N
Odtrhová sila na plášti 74 N 140 N 101 N
Magnetické separátory skladem

Niektoré výrobky z tohto modelového radu sú k dispozícii na okamžitý odber. Sortiment magnetických separátorov na sklade neustále rozširujeme, aby sme vám ich mohli okamžite dodať. O aktuálnej dostupnosti sa informujte u nášho obchodníka.

MSP-MC EKO SEA SNAKE

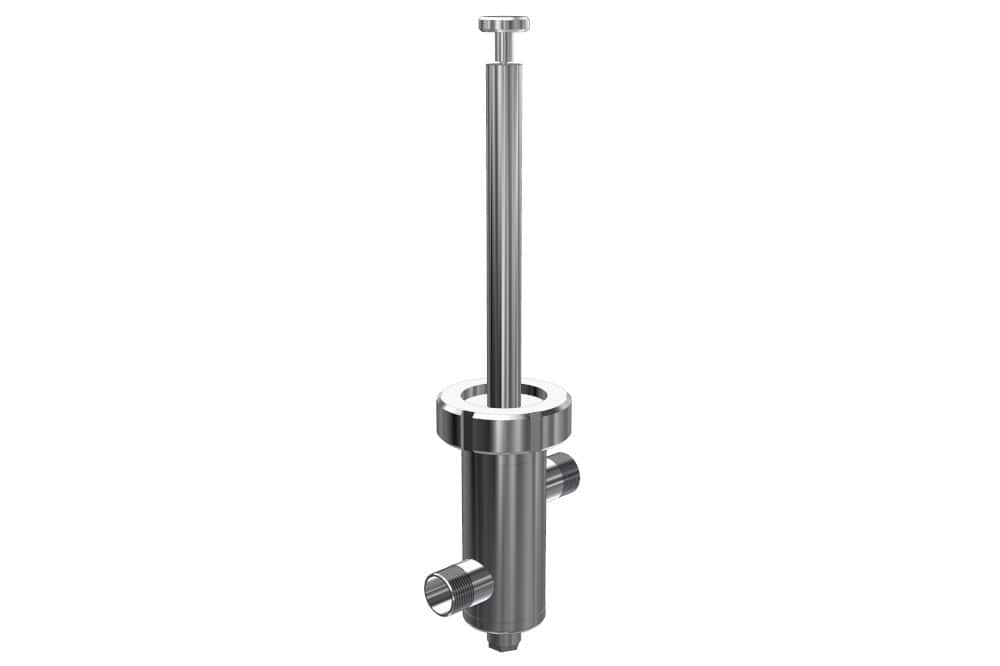

Magnetický separátor do potrubia MSP-MC EKO SEA SNAKE

  • vysoká odtrhová sila
  • odolné vyhotovenie kompletne z nehrdzavejúcej ocele
  • tlaková odolnosť do 10 barov
  • 11 500 G na plášti
  • nízka obstarávacia cena
  • nízka hmotnosť a malé rozmery

Ekonomickú verziu magnetického separátora do potrubného systému predstavuje MSP-MC EKO, určený najmä na separáciu feromagnetických častíc z prúdu tekutého materiálu v potrubiach s malými priemermi (v tele separátora sa nachádza len jediná magnetická trubica v opláštení z nehrdzavejúcej ocele).

Rovnako ako v prípade štandardného vyhotovenia MSP-MC sa zachytené magnetické častice nachádzajú na zadnej strane magnetickej trubice, preto nielenže neblokujú tok čisteného materiálu, ale sú aj chránené pred nežiaducim splachovaním prúdom čistenej hmoty. Pri ručnom čistení sa odskrutkuje prevliekacia matica a telo separátora sa vyberie z potrubného systému. Potom sa pomocou ovládacej páky magnetické jadrá presunú do hornej polohy a zachytené feromagnetické nečistoty samovoľne odpadnú z povrchu krycieho plášťa z nehrdzavejúcej ocele (prípade je možné trubice tiež ešte dodatočne opláchnuť vodou).

VýrobokPripojovací priemer (v palcoch)Dátová karta
MSP-MC EKO 1/2 N SEA SNAKE 1/2" zobraziť PDF
MSP-MC EKO 3/4 N SEA SNAKE 3/4" zobraziť PDF
MSP-MC EKO 1 N SEA SNAKE 1" zobraziť PDF
MSP-MC EKO 1 1/4 N SEA SNAKE 1 1/4" zobraziť PDF

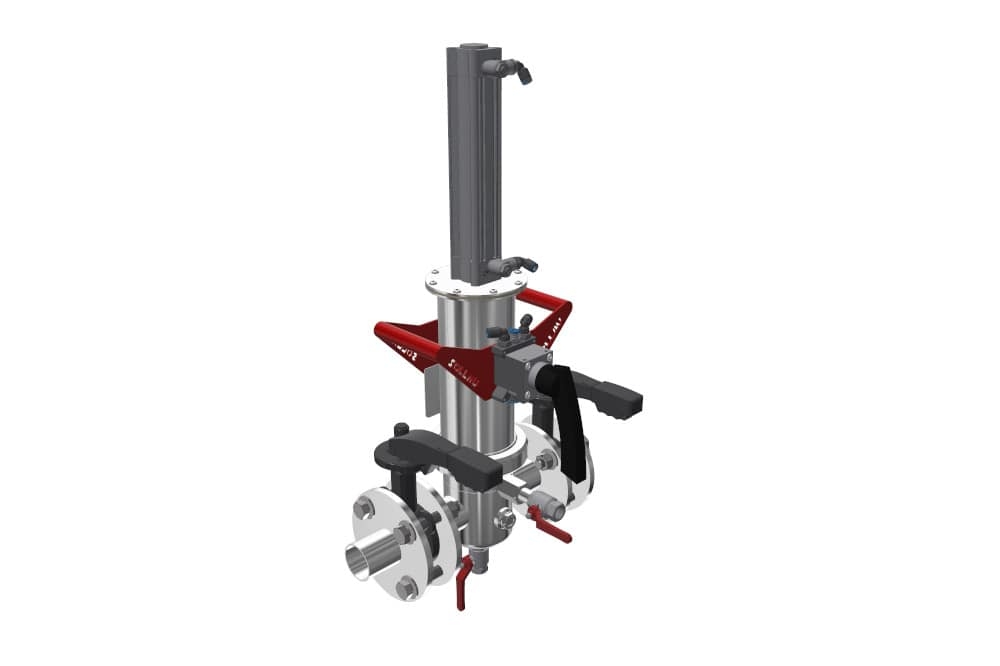

MSP-SC ORCA

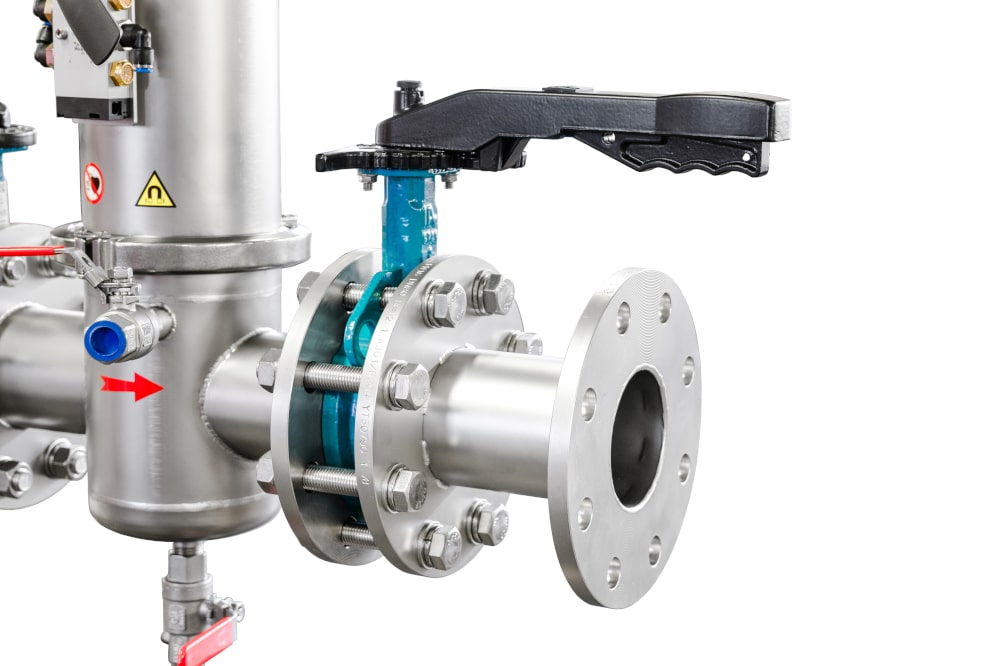

Magnetický separátor do potrubia MSP-SC ORCA

  • poloautomatické čistenie bez nutnosti vybratia separátora z potrubného systému
  • vysoká odtrhová sila
  • odolné jedno- aj dvojplášťové vyhotovenie kompletne z nehrdzavejúcej ocele
  • tlaková odolnosť do 10 barov
  • 18 700 G na jadre a až 12 200 G na plášti
  • pneumatický piest výrazne uľahčuje čistenie najmä väčších separátorov

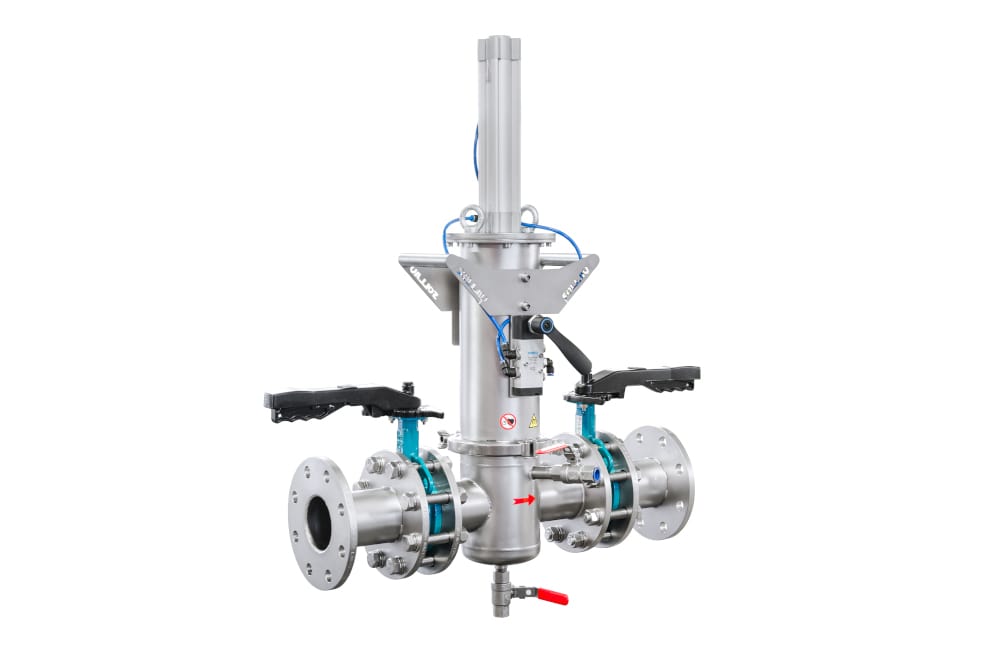

Magnetický separátor s poloautomatickým čistením do potrubného systému MSP-SC je semiautomatickou verziou štandardného separátora MSP-MC.

Separátor MSP-SC má

  1. klapky na vstup a výstup materiálu
  2. ventily na vstup oplachovej vody a odtok kontaminantov Fe

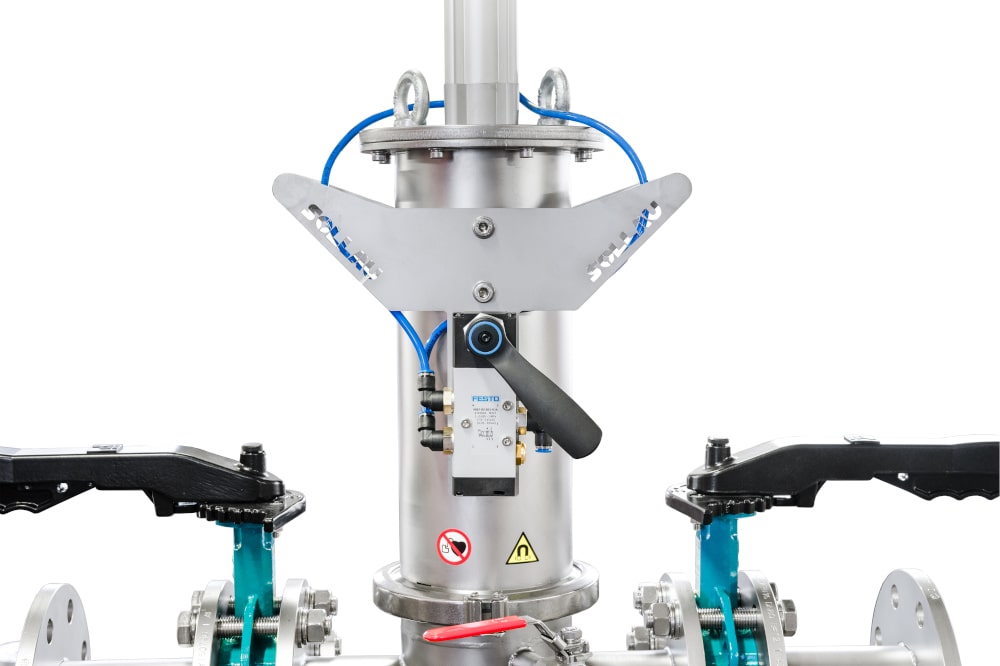

  3. pneumatický piest FESTO na vyťahovanie magnetických jadier v priebehu čistenia separátora

Princíp je rovnaký ako pri manuálnych verziách, čistenie separátora je však výrazne jednoduchšie.

Hlavné výhody semiautomatickej verzie:

  • Počas čistenia netreba vybrať telo separátora z potrubného systému.
  • Vďaka pneumaticky ovládanému piestu sa výrazne uľahčí manipulácia s magnetickými jadrami (čo je dôležité najmä pri separátoroch s väčším priemerom a v prípade, keď je materiál silne znečistený kontaminantmi Fe).

V priebehu čistenia sa pomocou klapiek ručne zastaví vstup a výstup toku materiálu a pneumatickým piestom sa magnetické jadrá vysunú z ochranných trubíc z nehrdzavejúcej ocele do hornej polohy. Guľové ventily oplachového a vypúšťacieho potrubia sa potom ručne otvoria a nečistoty, ktoré oplachová voda spláchne z povrchu ochranných trubíc z nehrdzavejúcej ocele, sa vypustia odpadným otvorom v spodnej časti separátora. Potom sa odtokový ventil a ventil pre prítok oplachovej vody uzavrú, magnetické jadrá sa spustia do dolnej (pracovnej) polohy, otvorí sa materiálový vstup a výstup a proces magnetickej separácie pokračuje až do ďalšieho čistenia.

VýrobokPripojovací priemer (v mm)Dátová karta
MSP-SC 50 N ORCA 50 zobraziť PDF
MSP-SC 100 N ORCA 100 zobraziť PDF
MSP-SC 150 N ORCA 150 zobraziť PDF
MSP-SC 200 N ORCA 200 zobraziť PDF
MSP-SC 250 N ORCA 250 zobraziť PDF

Magnetické separátory vyrábame v týchto troch stupňoch magnetickej indukcie


 Stupeň 1
(Standard)
Stupeň 2
(Najvyššia odtrhová silá)
Stupeň 3
(Najvyššia magnetická indukcia)
Indukcia na jadre 17 000 G 16 100 G 18 700 G
Indukcia na plášti 10 700 G 10 600 G 12 200 G
Odtrhová sila na jadre 107 N 176 N 149 N
Odtrhová sila na plášti 74 N 140 N 101 N

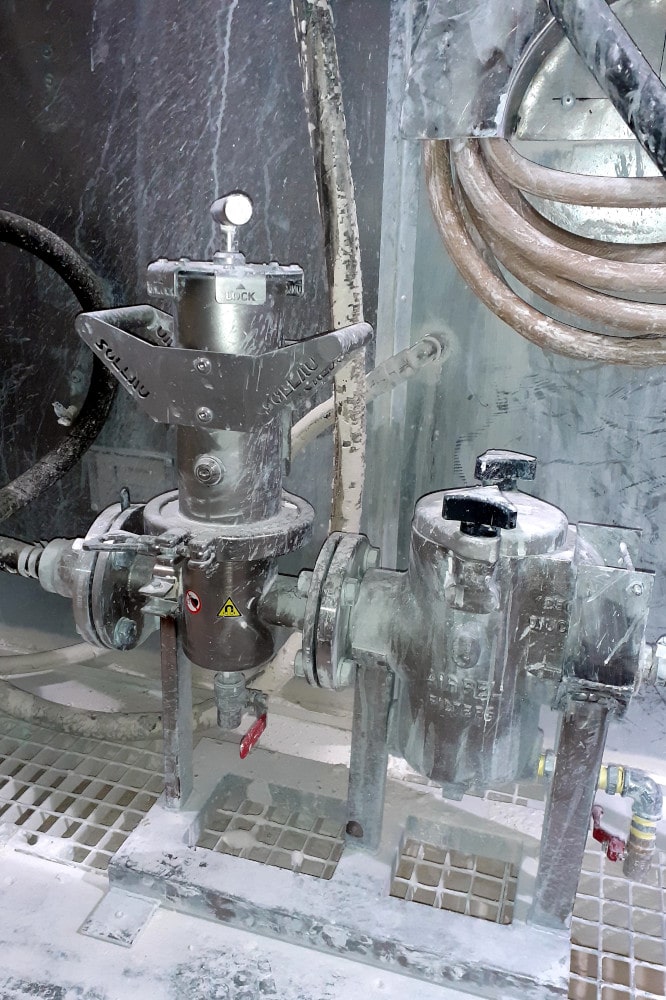

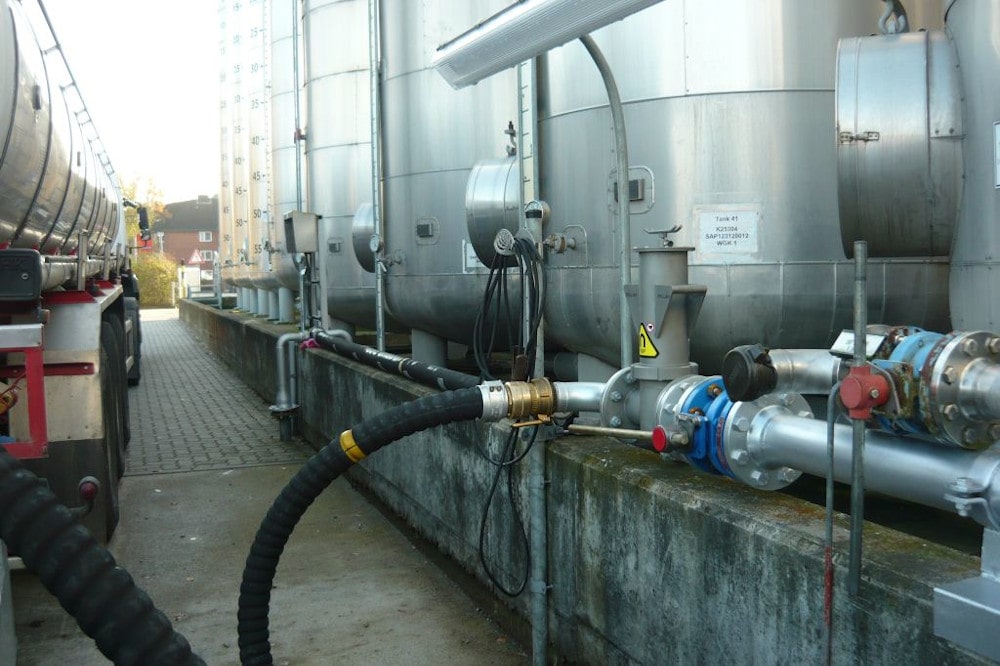

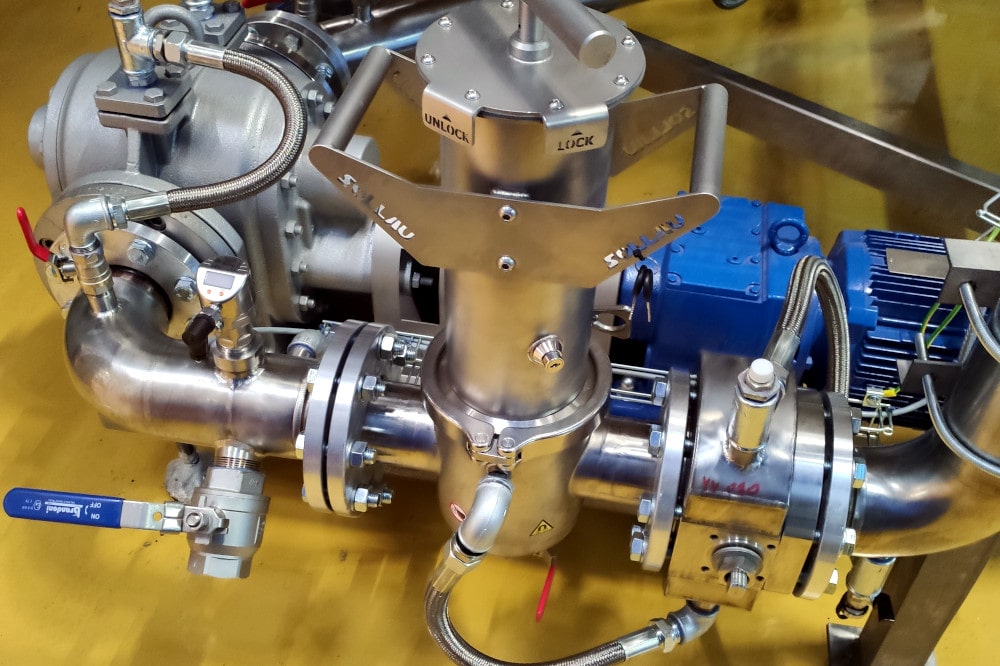

    V akých priemyselných odvetviach sa uplatní prietokový magnetický separátor?

    Magnetický separátor do potrubia má robustnú konštrukciu z nehrdzavejúcej ocele, vďaka neodýmovým magnetom zo vzácnych zemín vysoký výkon , jednoduchú inštaláciu a údržbu. Uplatnení sa najmä v keramickom a chemickom priemysle, v potravinárstve, sanitárnych či hygienických prevádzkach.
