Automatická triediaca linka na PET fľaše, hliníkové a železné plechovky

Automatická triediaca linka pozostáva z viac ako 500 metrov dopravníkov (lomených, rovných a šikmých) a je navrhnutá na kapacitu 5 000 kg/hodinu. Linka bola určená na triedenie odpadu zo žltých kontajnerov – PET fliaš, alumíniových a železných plechoviek.

Triediaca linka je monitorovaná kamerovým systémom s 25 kamerami. Všetky komponenty linky sú riadené systémom s PLC výstupmi priamo na linke a pripojením na centrálny riadiaci pult (dispečing). Triediaca linka je vybavená klimatizovaným ručným dotrieďovacím pracoviskom pre 2 – 12 pracovníkov.

Na začiatku linky sa balíky s materiálom rozbalia a materiál prechádza rotačným sitom.

Na separáciu feromagnetických plechoviek sa používa veľmi silná magnetická doska s automatickým čistením DND-AC BEAST umiestnená nad dopravníkom, ktorá spoľahlivo oddelí Fe plechovky od ostatného materiálu.

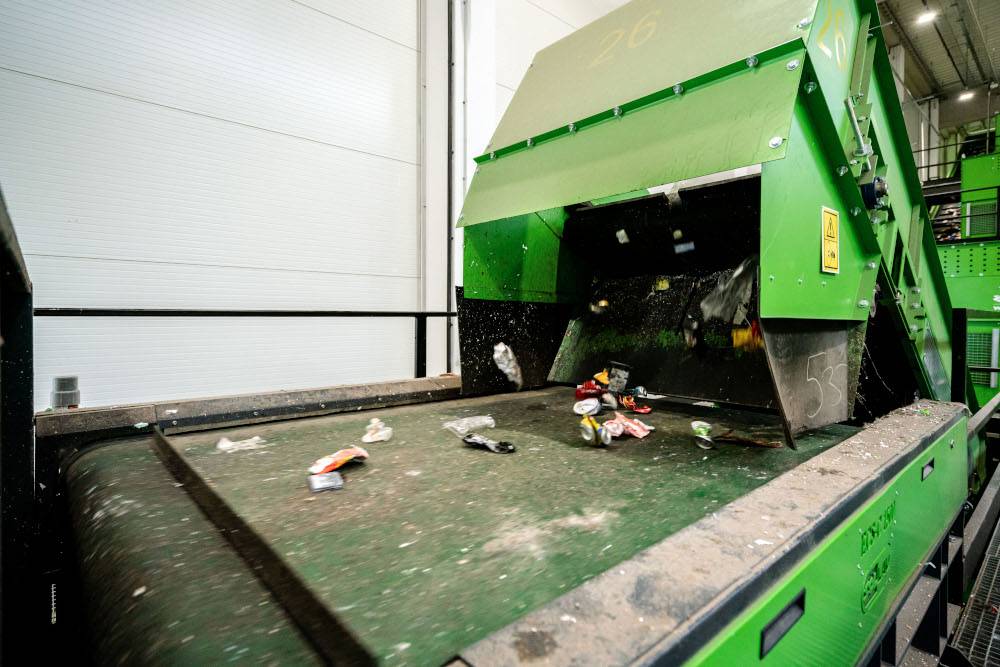

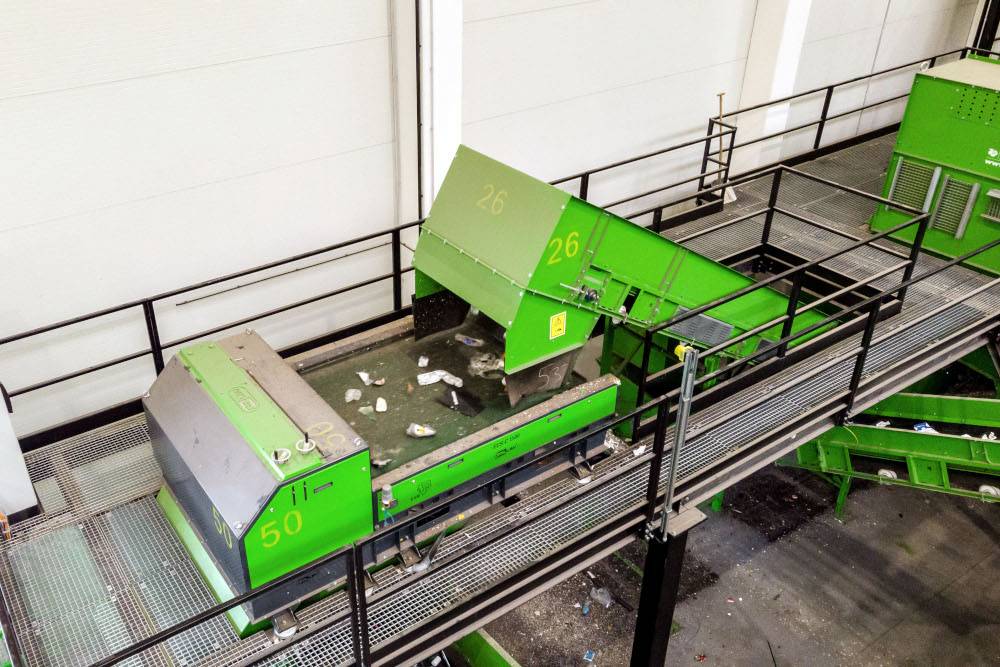

Materiál sa potom rozvrstvi pomocou vibračného podávača a alumíniové plechovky sa oddelia od PET fliaš. Na tento účel sa používa eddy current separátor (separátor nemagnetických kovov) ECS-C so šírkou pásu 1500 mm. Separátor s touto šírkou sme zvolili práve preto, že dokáže spracovať požadovanú hodinovú kapacitu.

Nakoniec sa PET fľaše roztriedia podľa farby pomocou NIR spektrofotometrov a zlisujú do balíkov.

Dopytujte separačnú linku

• kapacita separačnej linky: 5 ton/hodinu
• garantovaná účinnosť separácie: 95 %

Výstup

Odpad roztriedený do nasledujúcich skupín:

• 3D PET fľaše
• alumíniové plechovky
• železné plechovky

Triediaca linka pozostáva z týchto zariadení

1. dopravné systémy – 33 rôznych dopravníkov (lomené, rovné, šikmé) s celkovou dĺžkou viac ako 500 m
2. stroj na rozbaľovanie balíkov

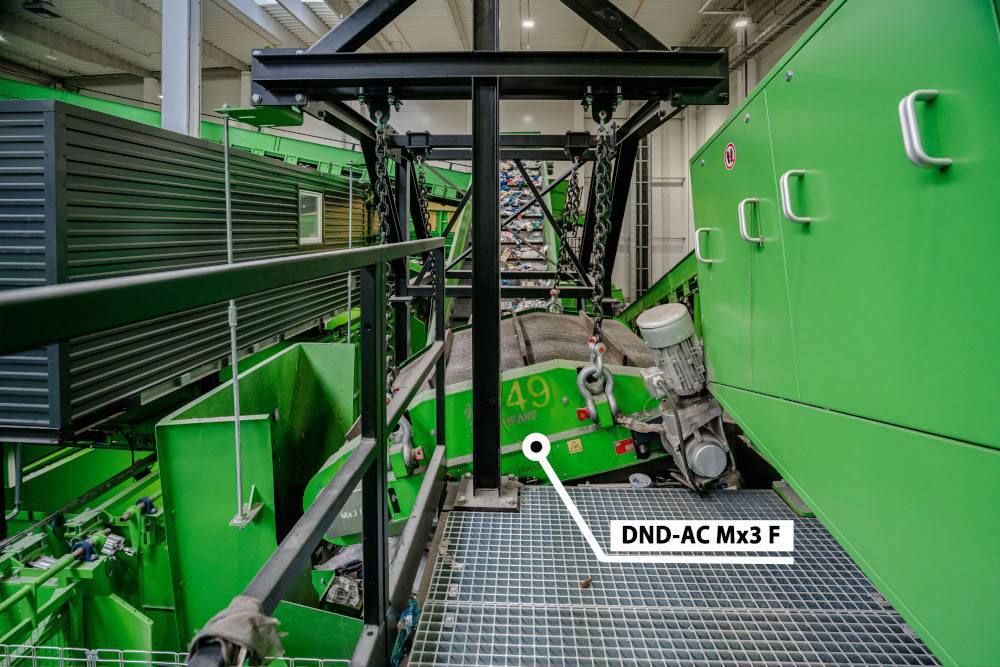

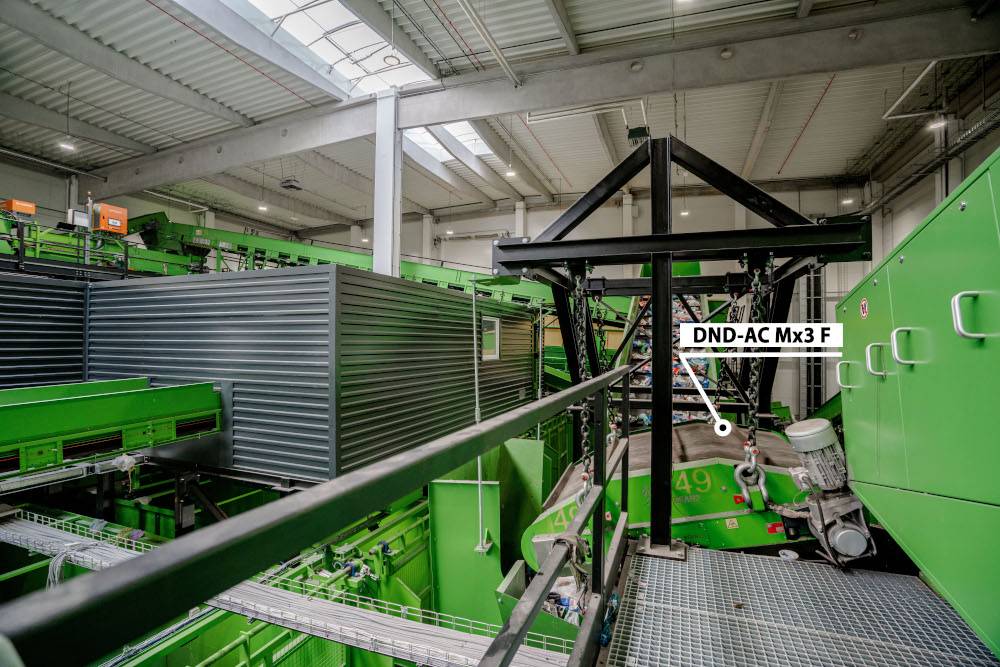

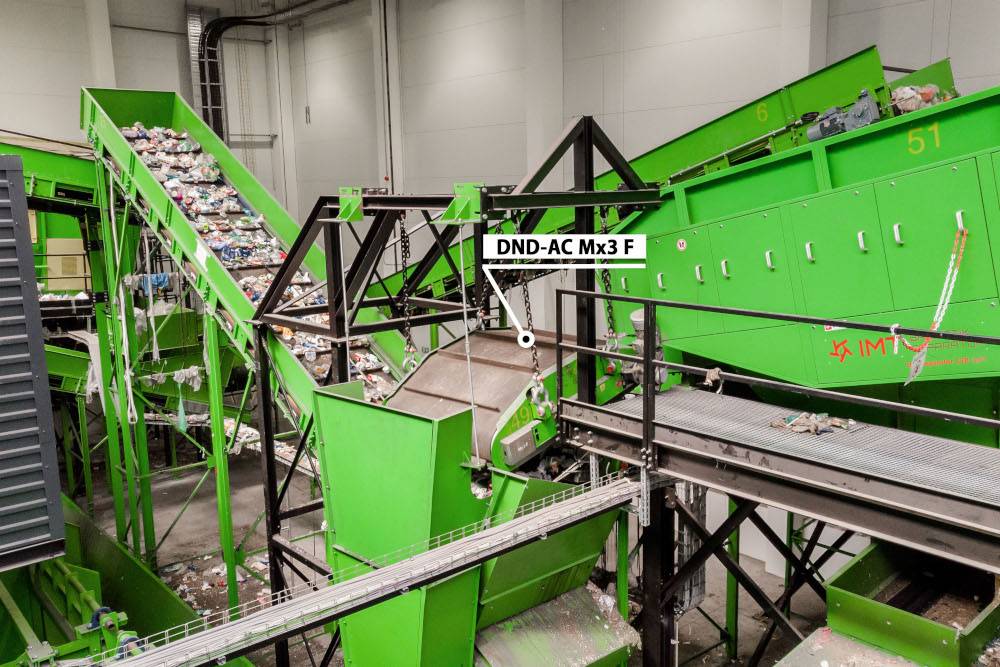

3. magnetická doska s automatickým čistením DND-AC Mx3 F BEAST
4. vibračný dopravník

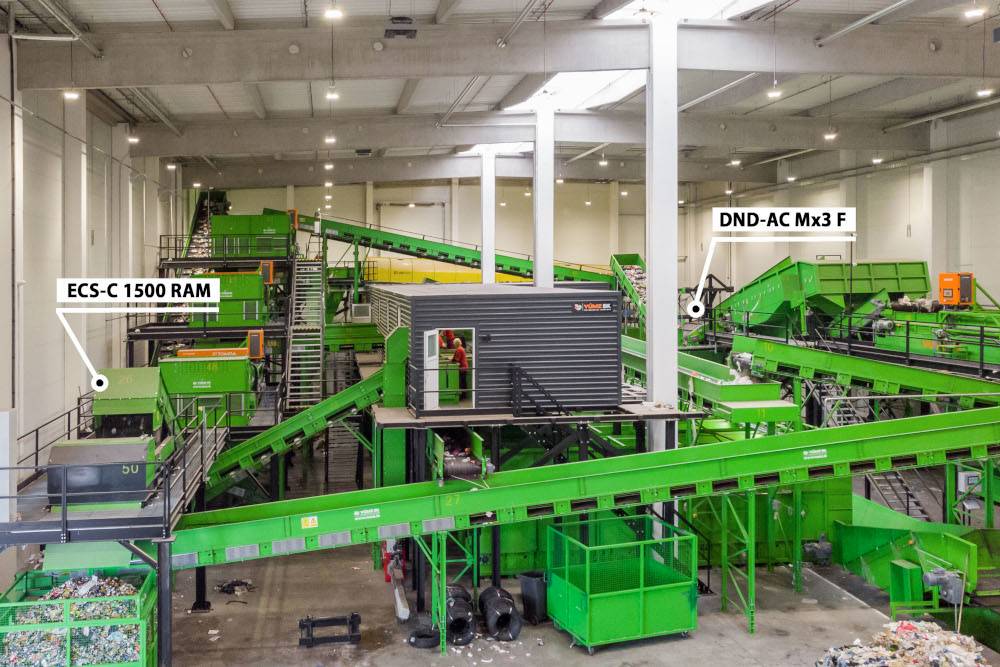

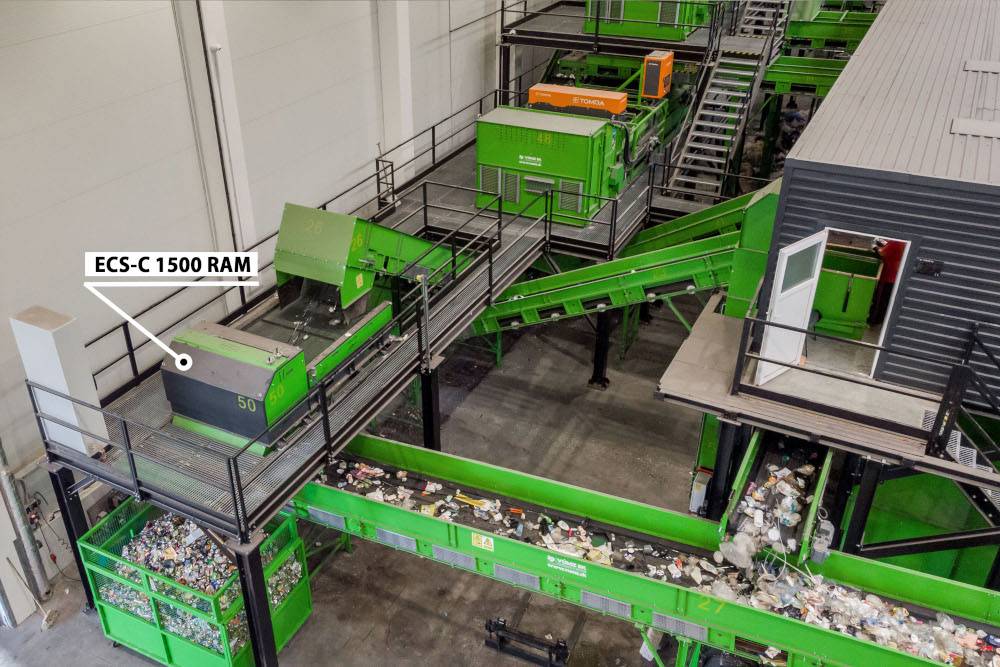

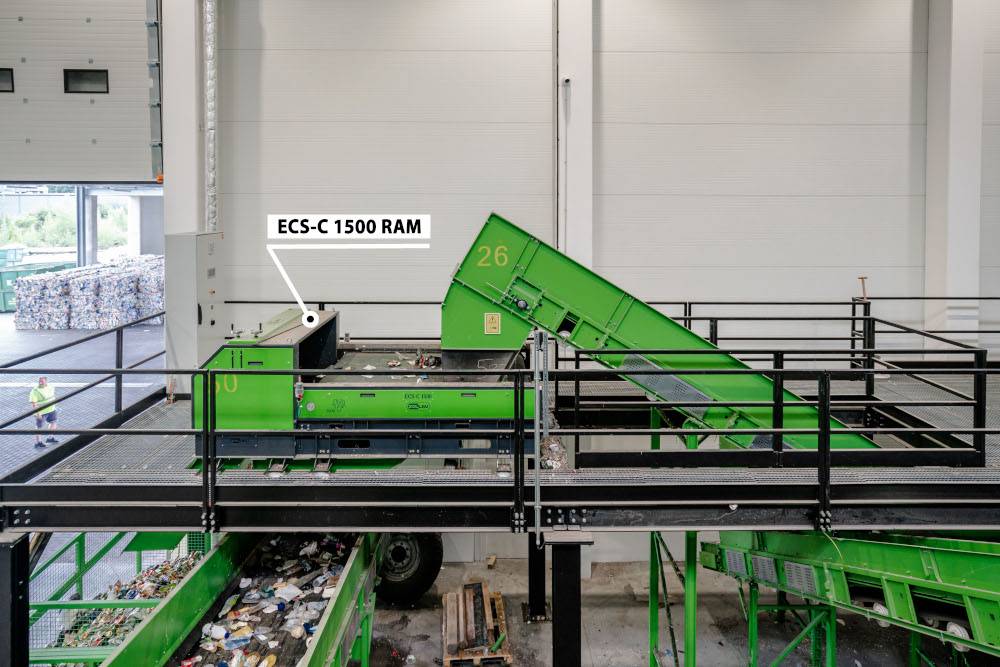

5. magnetický separátor nemagnetických kovov – eddy current separátor s centricky uloženým rotorom ECS–C 1500 RAM - na šírku pásu 1500 mm
6. NIR spektrofotometer
7. bubnové sito

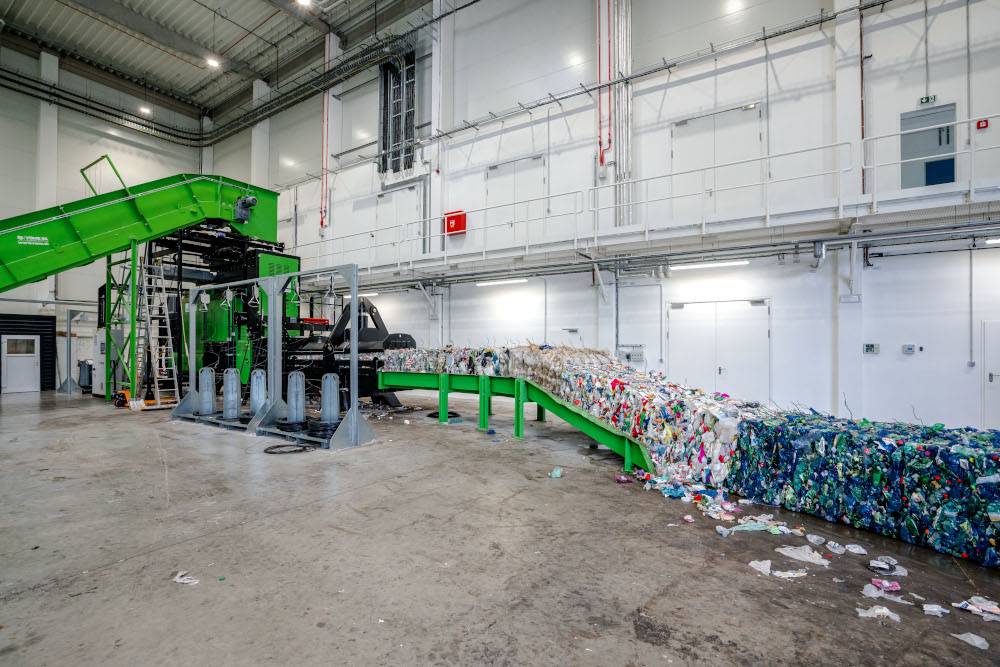

8. automatický balíkovací lis
9. akumulačné zásobníkové boxy
10. lisovacie kontajnery
11. ručné klimatizované dotrieďovacie pracovisko pre 2 – 12 pracovníkov
12. oceľová konštrukcia
13. komplexný riadiaci systém s PLC výstupmi priamo na linke a napojenie na riadiace stredisko
14. kamerový systém s 25 kamerami

Dopytujte separačnú linku

Ako sa o vás postaráme?

O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.

1.
Prídeme

2.
Zameriame a  navrhneme

3.
Vyrobíme na mieru

4.
Nainštalujeme

5.
Sprevádzkujeme a zaškolíme

6.
Poskytneme autorizovaný servis

Garantujeme testy do troch dní!

Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!

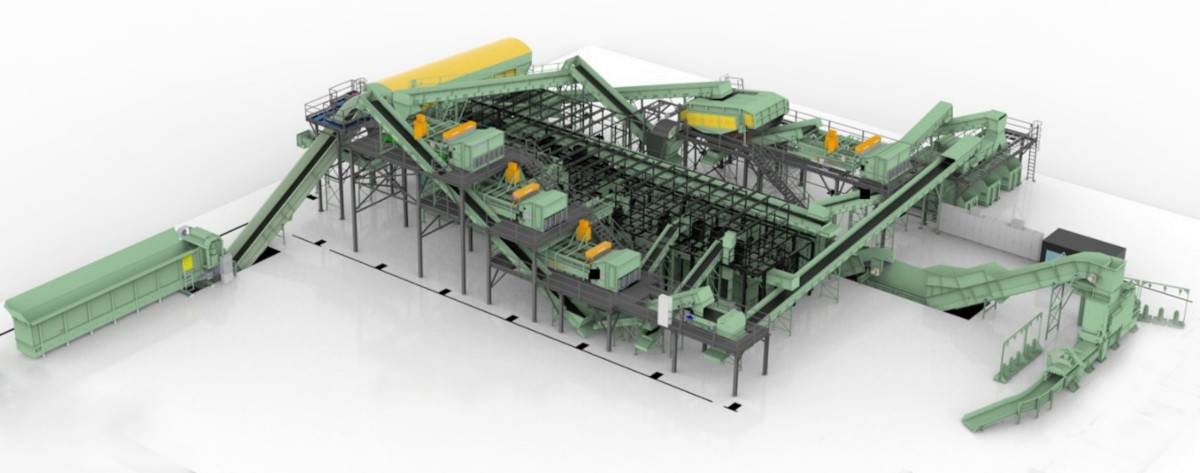

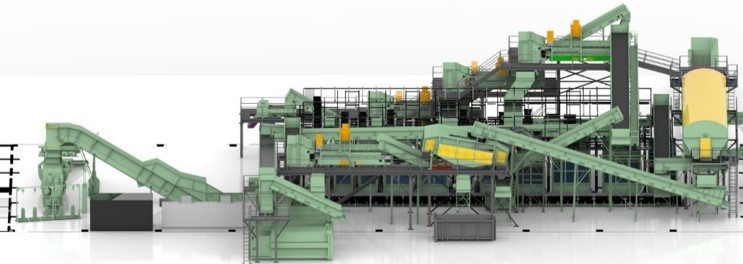

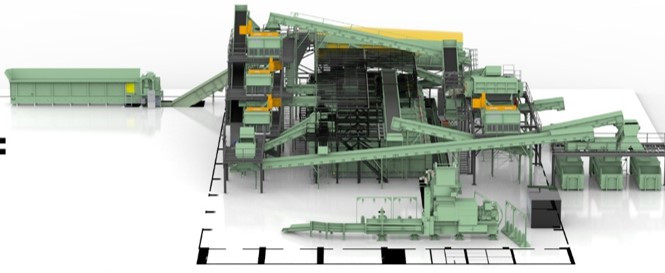

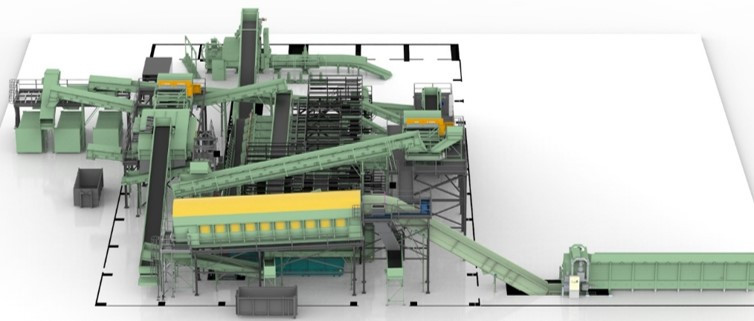

3D model triediacej linky

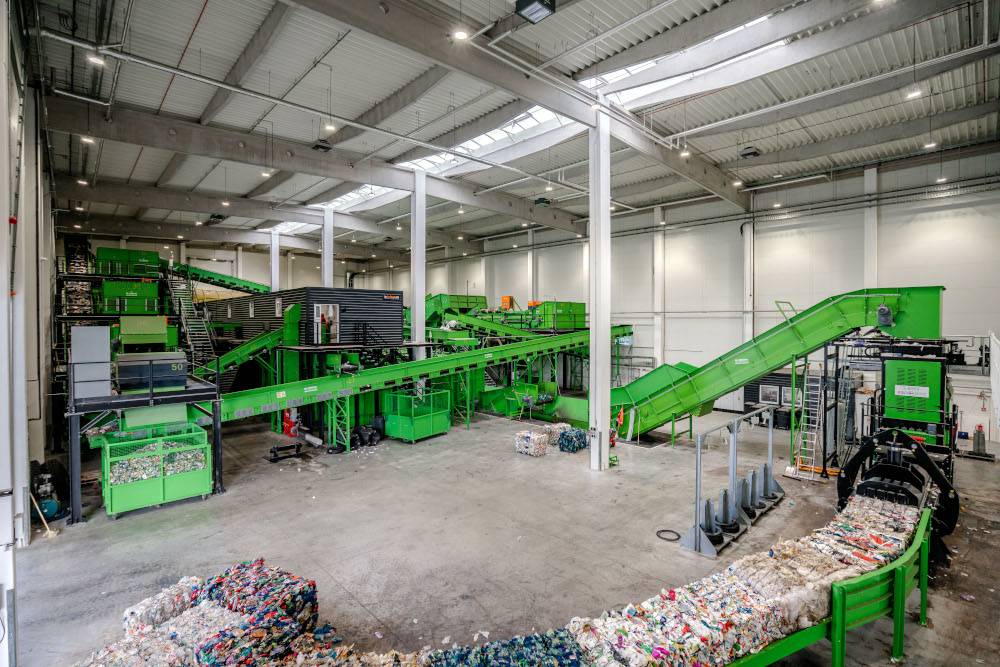

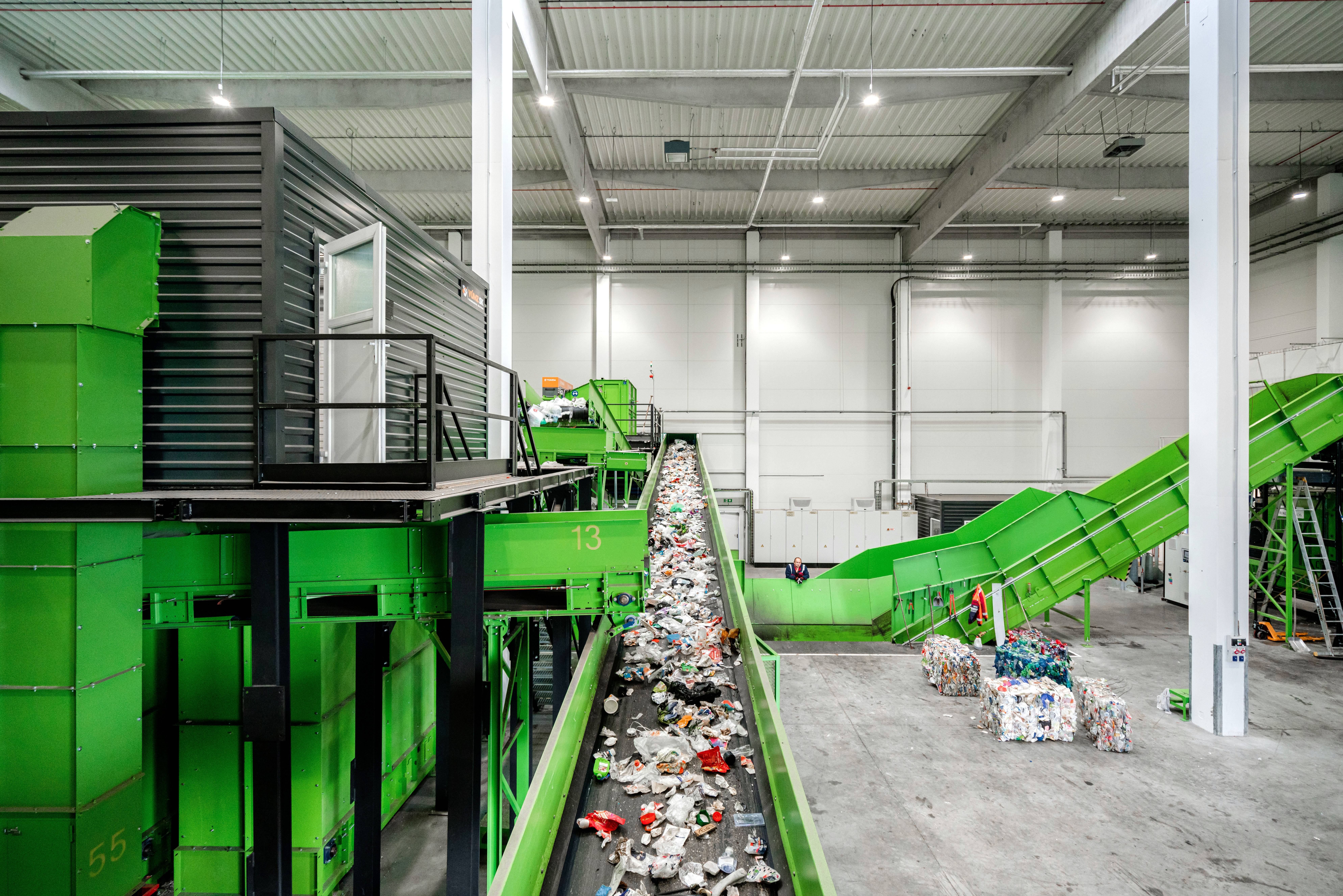

Foto z praxe

Video

FAQ

1. Kedy je vhodné zvoliť túto triedaciu linku na PET fľaše a plechovky namiesto linky pre komunálny odpad alebo linky zameranej výhradne na PET fľaše?

Táto linka je určená na triedenie odpadu zo žltých kontajnerov, teda materiálu, kde sú hlavnými zložkami PET fľaše, hliníkové a železné plechovky. Linku pre komunálny odpad volíme tam, kde vstupná zmes zahŕňa aj organiku, papier a ľahkú frakciu; linky zamerané výhradne na plastový odpad odporúčame vtedy, keď plechovky v materiáli nie sú zastúpené alebo sú eliminované predchádzajúcimi krokmi procesu.

2. Aká je kapacita triedacej linky na PET fľaše a plechovky a akú účinnosť separácie garantujete?

Linka je navrhnutá na kapacitu 5 ton materiálu za hodinu. Garantovaná účinnosť separácie je 95 %.

3. Ako triedacia linka v jednom procese od seba oddelí železné plechovky, hliníkové plechovky a PET fľaše?

Separácia prebieha v troch po sebe nasledujúcich krokoch: feromagnetické železné plechovky sú odstránené magnetickou doskou s automatickým čistením DND-AC Mx3 F BEAST umiestnenou nad dopravníkom. Hliníkové plechovky sú potom oddelené od PET fľaší magnetickým separátorom neželezných kovov ECS–C 1500 RAM s centricky uloženým rotorom pre šírku pásu 1 500 mm; na záver sú PET fľaše triedené podľa farebnosti NIR spektrofotometrom.

4. Ako sú PET fľaše triedené podľa farebnosti a čo sa s nimi deje na výstupe?

NIR spektrofotometer rozpozná materiálové zloženie a farbu každej PET fľaše a roztriedi ich do príslušných frakcií; výstupný materiál je potom lisovaný do balíkov automatickým balíkovacím lisom. Výstup linky tak tvoria tri čisté komodity – 3D PET fľaše, hliníkové plechovky a železné plechovky – pripravené na priamy predaj druhotných surovín.

5. Na čo slúži klimatizované ručné dotrieďovacie pracovisko a koľko pracovníkov vyžaduje?

Ručné klimatizované dotrieďovacie pracovisko je dimenzované pre 2 až 12 pracovníkov a zabezpečuje finálnu kontrolu a dočistenie výstupných frakcií. Funguje ako záchytný stupeň pre materiál, ktorý nebolo možné automaticky zaradiť, a tým prispieva k maximálnej čistote výstupných surovín.

6. Ako je triedacia linka na PET fľaše a plechovky monitorovaná a riadená?

Linka je monitorovaná kamerovým systémom s 25 kamerami a všetky komponenty sú ovládané riadiacim systémom s PLC výstupmi priamo na linke, napojenom na centrálny riadiaci pult – velín. Tento systém umožňuje vzdialený dohľad nad prevádzkou aj rýchlu diagnostiku prípadných problémov.

7. Je možné triedaciu linku na PET fľaše a plechovky prispôsobiť inej kapacite alebo inému zloženiu vstupného materiálu?

Každú triedaciu linku navrhujeme a vyrábame na mieru podľa konkrétneho druhu materiálu, jeho frakcie a požadovanej kapacity. Realizujeme aj linky na triedenie komunálneho odpadu, plastového odpadu, odpadového skla a ďalších komodít – konfiguráciu zariadenia vždy prispôsobujeme konkrétnemu zámeru.

8. Čo je súčasťou dodávky, ako prebieha spustenie a aké sú záručné podmienky?

Dodávka zahŕňa celý proces od zamerania, návrhu a výroby na mieru cez inštaláciu, spustenie a zaškolenie obsluhy až po autorizovaný servis po celú dobu životnosti zariadenia. Na magnetické prvky poskytujeme záruku až 10 rokov; pred objednávkou ponúkame bezplatné testovanie Vášho materiálu s garantovaným vykonaním do troch dní.
