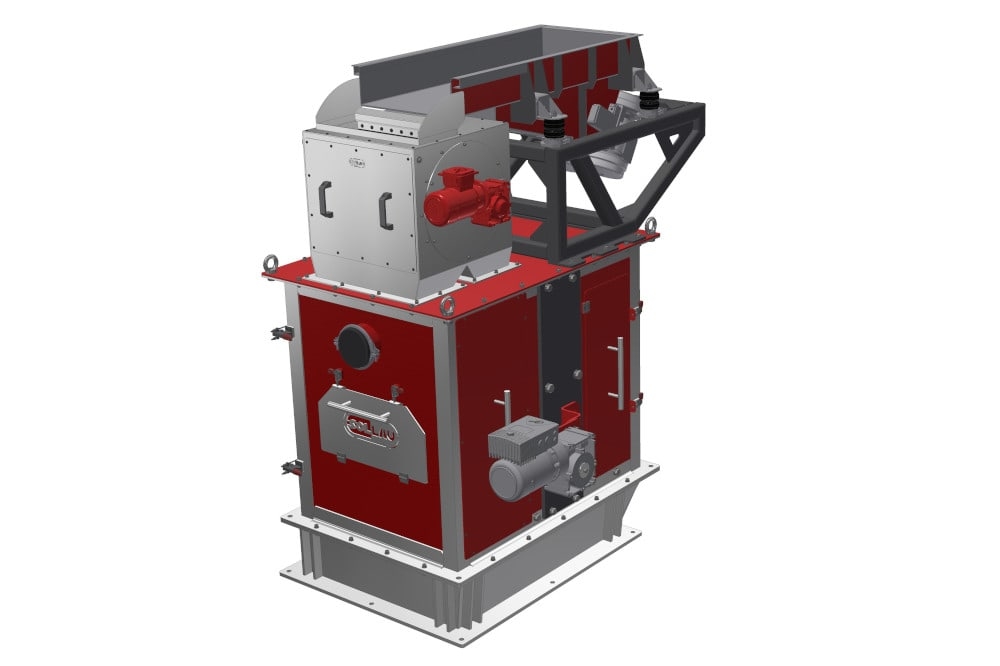

Separačná linka na separáciu magnezitového (granátového) piesku
Zloženie linky
Prípadová štúdia
Hlavné výzvy
- unikátne vlastnosti magnezitového (t. j. granátového) piesku z neho robia surovinu s mimoriadne širokým spektrom použitia (v potravinárstve, farmaceutike, poľnohospodárstve, ale napr. aj v jadrovej energetike). Spracovateľ tohto materiálu sa obrátil na SOLLAU, s. r. o., s požiadavkou na odstránenie nežiaducich prímesí (s frakciou do 2 mm), pričom však bolo treba odseparovať nielen jemné feromagnetické častice (najmä úlomky a oter zariadení používaných pri drvení granátového piesku), ale aj nemagnetické prímesi (hlina, drevo a pod.)
- vysoká spracovateľská kapacita (až 5 ton/hodinu)
- kontinuálna (neprerušovaná) výrobná prevádzka vyžadovala aplikáciu separátorov s automatickým čistením
Riešenie firmy SOLLAU, s. r. o.: Dodanie kompletnej triediacej linky, ktorá vyriešila problém v dvoch fázach. Najprv sa pomocou vibračného podávača rovnomerne dávkuje materiál na neodýmový zakrytovaný bubon MBZ, ktorý odseparováva všetky nežiaduce silne magnetické prímesi (úlomky a oter strojného zariadenia). V druhej fáze je čistenie založené na tom, že samotný granátový piesok je veľmi slabo magnetický (až paramagnetický). Materiál zbavený feromagnetických častíc preto v tejto etape prechádza extrémne silným magnetickým poľom radiálne pólovaného valca VMSV (až 11 000 G), ktoré zachytáva slabo magnetické častice granátového piesku a vynáša ich až za os valca na ďalšie spracovanie. Nemagnetický materiál (úlomky dreva, hlina a pod.) samovoľne odpadáva na konci pásu pôsobením gravitácie do výsypného potrubia. Klient bol spokojný nielen s vysokou účinnosťou dodaného riešenia, ale aj s relatívnou jednoduchosťou dodanej technológie, ktorá na pomerne malom priestore odstraňuje z finálneho materiálu magnetické aj nemagnetické kontaminanty.
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5
Linka je navrhnutá pre spracovateľov magnezitového (granátového) piesku frakcie do 2 mm, ktorí potrebujú z tohto materiálu odstrániť nežiaduce prímesy a získať finálny produkt v požadovanej čistote. Magnezitový piesok nachádza uplatnenie v potravinárrstve, farmaceutike, poľnohospodárstve aj v jadrovej energetike — mimoriadna šírka použitia kladie vysoké nároky na čistotu výstupnej suroviny. Linka spracúva kapacitu až 5 000 kg materiálu za hodinu.
Linka rieši súčasne dva odlišné typy prímesí: silne magnetické feromagnetické častice (úlomky a otěr kovových zariadení používaných pri drvení piesku) a nemagnetické kontaminanty (hlina, drevo a iné organické zvyšky). Výsledkom sú tri výstupné prúdy — feromagnetická frakcia, nemagnetický odpad a čistý magnezitový piesok ako finálny produkt.
Oba typy kontaminantov vyžadujú fyzikálne odlišný spôsob zachytenia. Silne magnetické Fe prímesy odstráni kryté neodymové bubny MBZ v prvej fáze. Nemagnetické prímesy (hlina, drevo) nie je možné odstrániť magneticky — oddelia sa gravitačne na konci dopravníka, zatiaľ čo slabo magnetický granátový piesok je extrémne silným poľom viacstupňového magnetického valca VMSV zachytený a odvádzaný na ďalšie spracovanie. Každý stupeň plní inú funkciu; bez oboch by nebolo možné dosiahnuť požadovanú čistotu finálneho produktu.

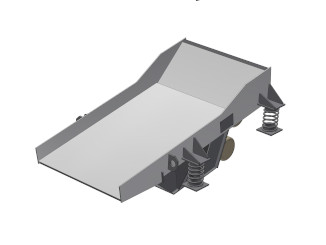

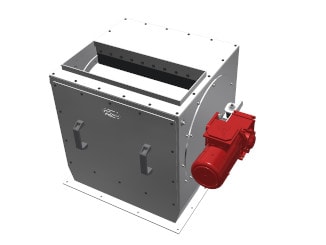

Vibračný podávač rovnomerne dávkuje materiál na kryté neodymové bubny MBZ. Silne magnetické feromagnetické fragmenty (kovové úlomky a otěr strojného zariadenia z procesu drvenia piesku) sú magnetickým poľom bubna zachytené a odvádzané do samostatnej výsypky, zatiaľ čo zostávajúci materiál pokračuje do druhej fázy separácie. Krytý dizajn bubna MBZ zabezpečuje bezpečné a čisté oddelenie zachytených kovových prímesí od prúdu spracovávaného materiálu.

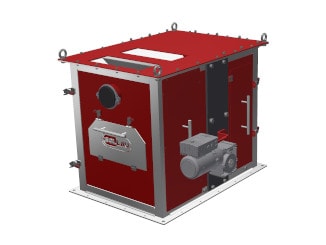

Viacstupňový magnetický valec VMSV vytvára extrémne silné magnetické pole (až 11 000 G) s radiálnou polarizáciou. Granátový piesok je slabo magnetický (paramagnetický) — táto vlastnosť postačuje k tomu, aby ho extrémne vysoký gradient poľa VMSV zachytil a vyniesol cez os valca na ďalšie spracovanie. Nemagnetické nečistoty (hlina, drevo) nie sú magnetickým poľom ovplyvnené a samovoľne odpadajú gravitáciou do výsypky na konci pásu. Výsledkom je čistý granátový piesok oddelený od nemagnetického odpadu.
Granátový piesok je iba paramagnetický — jeho magnetická susceptibilita je výrazne nižšia ako u kovov. Štandardné magnety určené na zachytenie feromagnetických alebo mierne magnetických materiálov by na granátový piesok nepôsobili dostatočnou silou. Viacstupňový magnetický valec VMSV s indukciou až 11 000 G vytvára dostatočne silný gradient poľa, aby spoľahlivo zachytil aj takto slabo magnetické častice pri kontinuálnej priemyselnej prevádzke s vysokou kapacitou.
Áno. Obidva separátory — bubon MBZ aj valec VMSV — sú vybavené automatickým čistiacim systémom, ktorý priebežne odvádzá zachytené frakcie bez prerušenia toku materiálu. Linka je preto vhodná pre kontinuálnu priemyselnú prevádzku bez nutnosti pravidelných odstávok kvôli ručnému čisteniu. Kapacita až 5 000 kg/h umožňuje nasadenie aj v náročných priemyselných prevádzkach s vysokými nárokmi na priepustnosť.
Dodávka zahŕňa celý proces — od obhliadky objektu, projekcie a zákazkovej výroby po montáž, uvedenie do prevádzky a zaškolenie obsluhy, vrátane autorizovaného servisu po celú dobu životnosti zariadenia. Na magnetické jadro separačného bubna MBZ poskytujeme záruku 5 rokov. Pred objednávkou ponúkame bezplatné testovanie Vášho materiálu s garantovaným termínom vykonania do troch dní.
