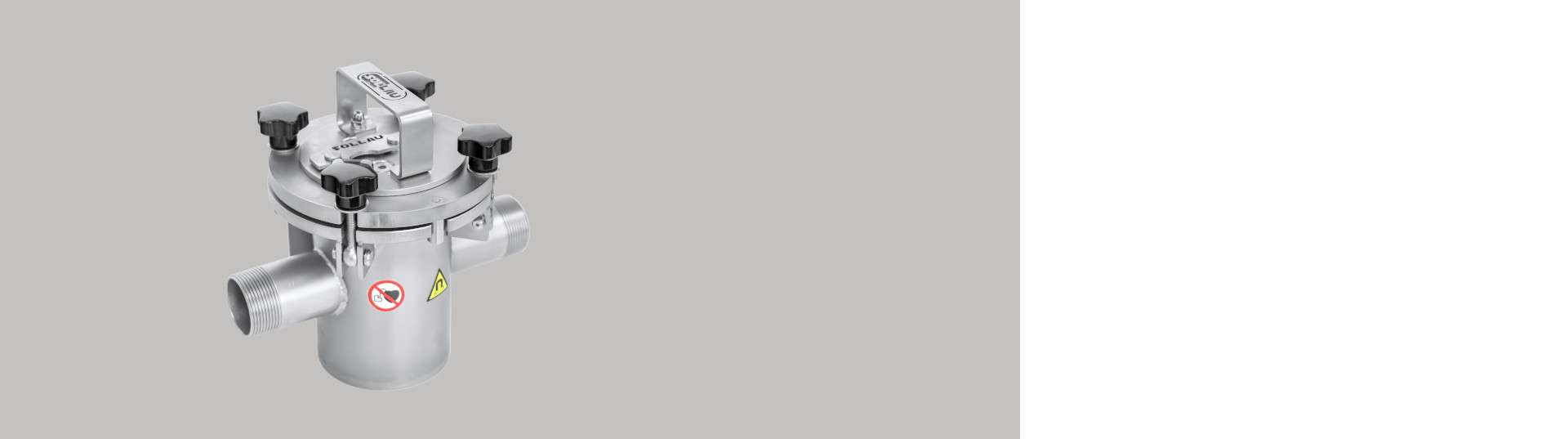

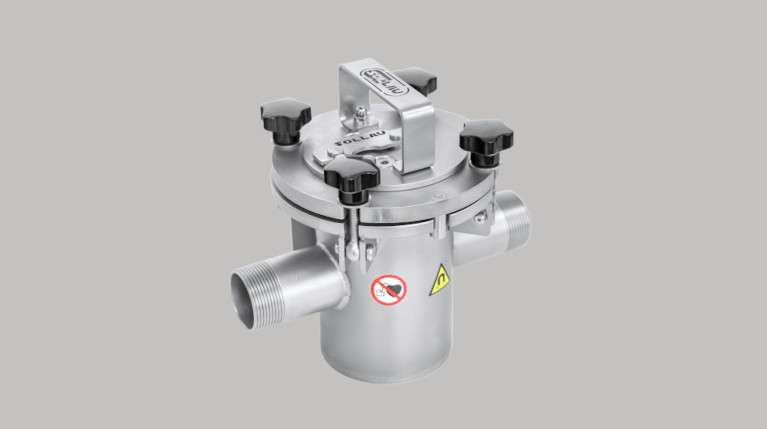

Cisternové magnetické separátory MSP-C
Cisternové magnetické separátory sú určené na separáciu feromagnetických nečistôt zo sypkých aj tekutých materiálov prepravovaných cisternami. Mnoho surovín (napr. v potravinárstve, poľnohospodárstve či stavebníctve) sa prepravuje silocisternami a na ich čistotu sa kladie veľký dôraz. Náš cisternový magnetický separátor ľahko pripojíte k potrubiu alebo hadici (separátor môžeme vybaviť hasičskými spojkami alebo inými druhmi koncoviek kompatibilnými s koncovkami na cisterne), cez ktoré sa prepravovaný materiál vykladá pomocou stlačeného vzduchu. Finálna fáza magnetickej separácie prebieha pri vykládke, t. j. v poslednom kroku dopravného reťazca – prepravca tak môže odberateľovi garantovať, že surovina nebude obsahovať feromagnetické prímesi.
Prínosy použitia separátora
- materiál bez feromagnetických prímesí
- garancia, že prepravovaná surovina neobsahuje feromagnetické prímesi
- jednoduchá inštalácia a obsluha = ochota vodičov separátor používať
SOLLAU záruka 5 rokov
Za kvalitou našich magnetických separátorov si stojíme, preto na ne poskytujeme záruku 3 roky! Na naše magnetické separátory sa môžete spoľahnúť! V oblasti magnetickej separácie sme špecialisti.
Cisternový magnetický separátor štandardne vyrábame v pripojovacích priemeroch od 80 do 150 mm, ale pripojovacie rozmery aj spôsob pripojenia (príruba, skrutkové spojenie, špeciálne prípojky) môžeme prispôsobiť vašim požiadavkám.
Vyrábame tieto magnetické filtre. Garantujeme špičkové technické parametre a priaznivú cenu.
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!

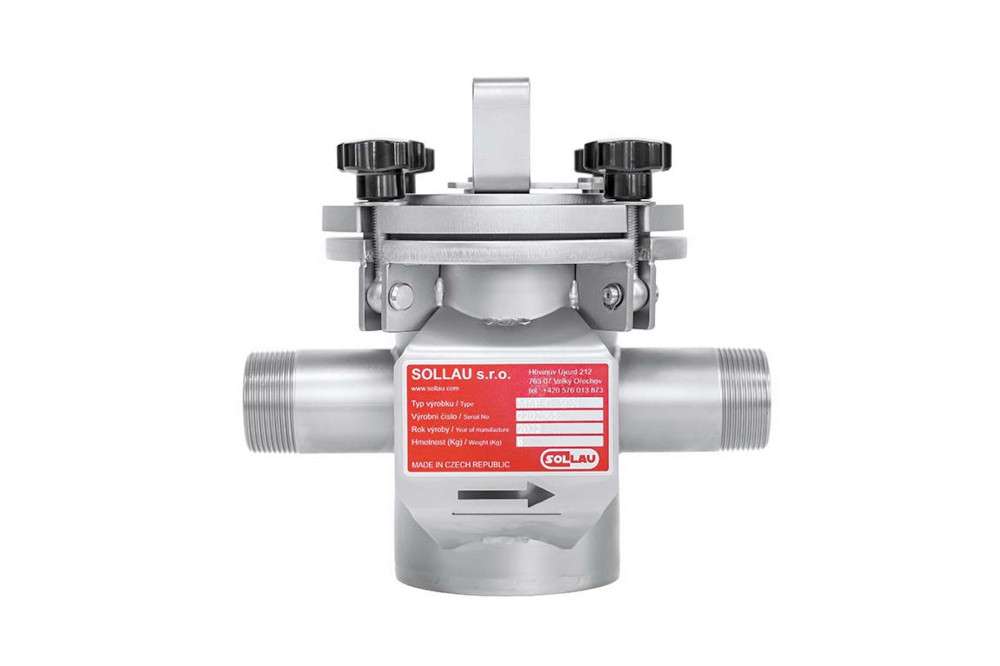

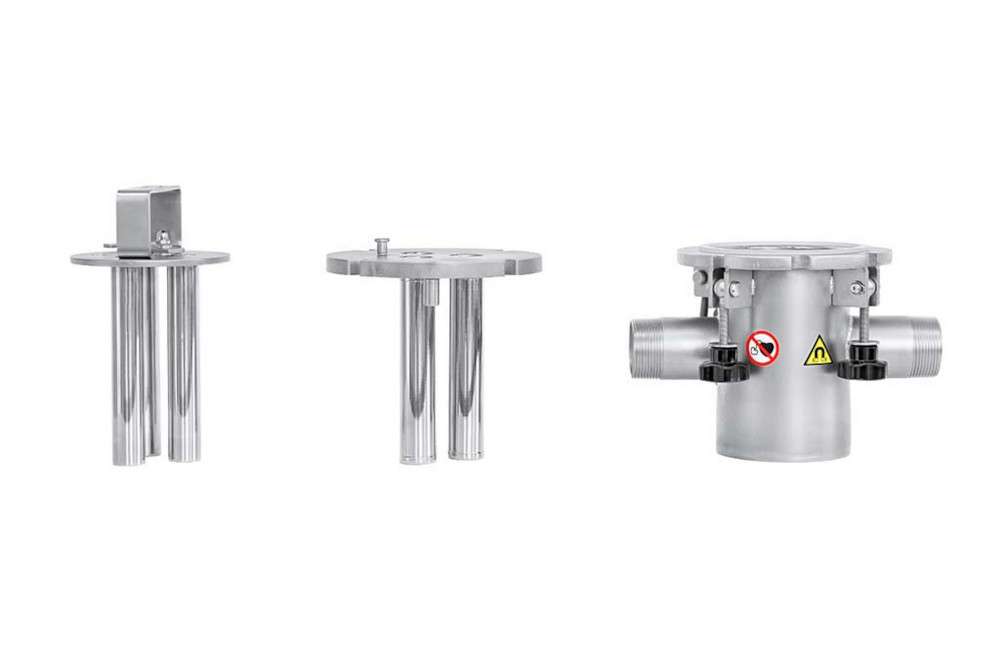

Cisternový magnetický separátor tvorí:
- magnetický komponent
- magnetické jadro
- plášť z nehrdzavejúcej ocele

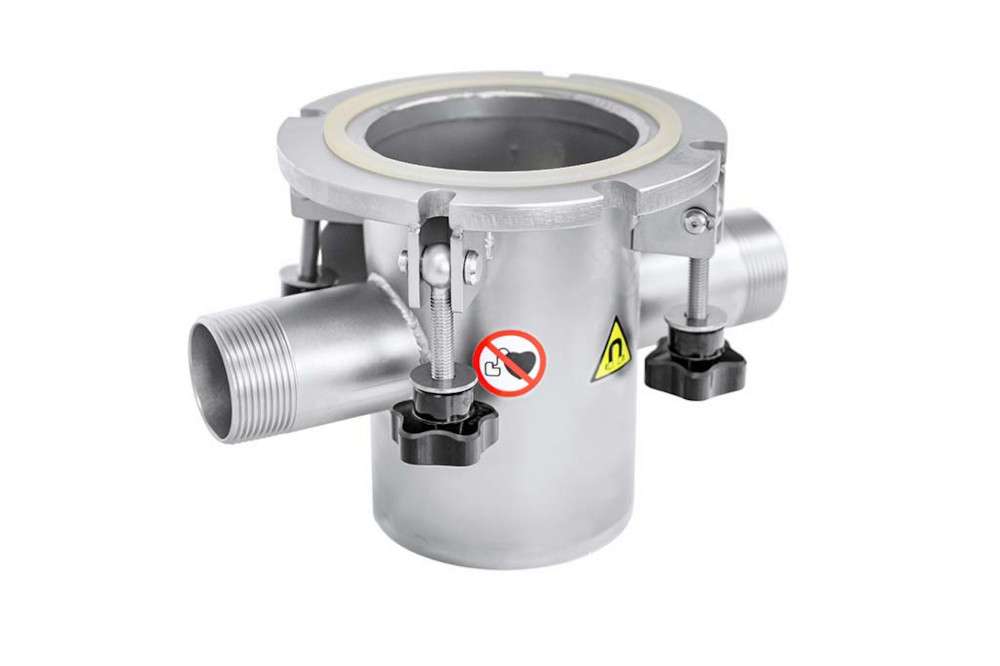

- telo magnetického separátora

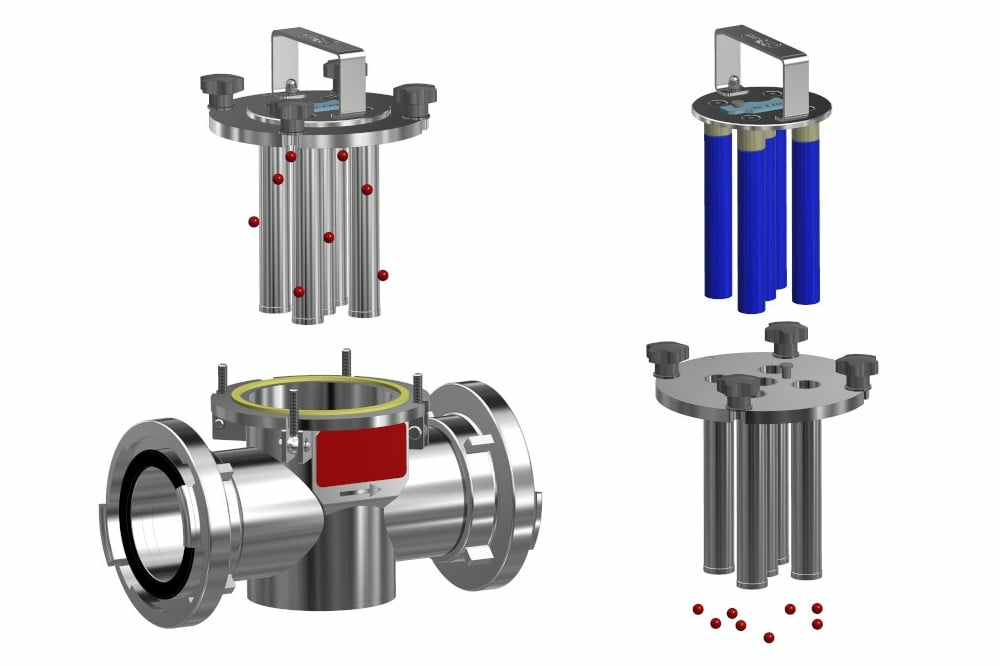

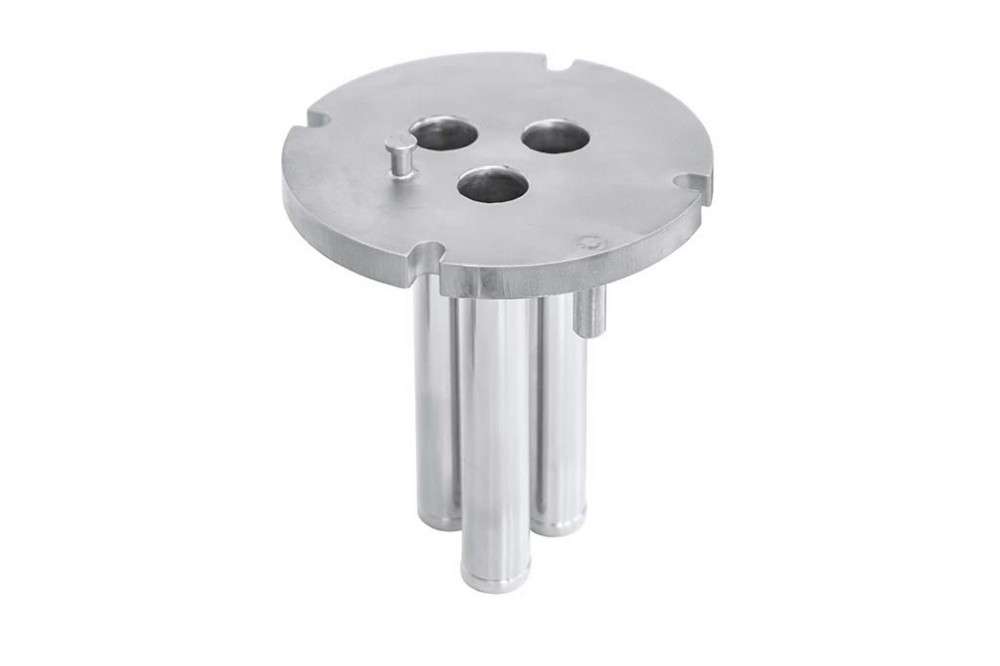

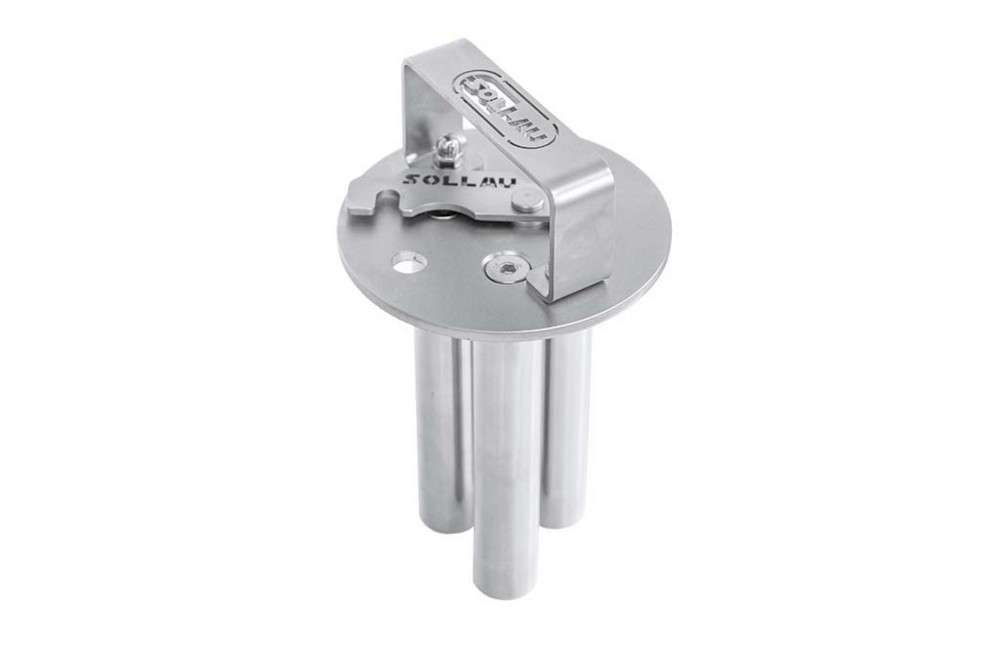

Magnetické jadro tvoria magnetické tyče, ktoré sú pre ich väčšiu ochranu umiestnené v kryte z nehrdzavejúcej ocele. Vďaka systému "rúrka v rúrke" sú magnetické tyče chránené a významne sa predlžuje ich životnosť. Zároveň sa eliminuje riziko, že kúsok magnetu či jeho poniklovanie kontaminujú separovaný materiál.
Magnetický komponent je osadený magnetickými tyčami z najsilnejších neodýmových magnetov. Magnetické tyče vytvárajú dômyselný labyrint, takže separované médium je pri prečerpávaní z cisterny v kontakte s niekoľkými magnetickými tyčami. Vďaka tomuto prietokovému labyrintu a použitiu silných neodýmových magnetov sa zaistí maximálna účinnosť magnetického separátora – dokážeme zachytiť feromagnetické nečistoty už od 1 µ!
Magnetický komponent je k telu separátora fixovaný štyrmi výklopnými skrutkami s krídlovými maticami, takže vybratie komponentu z tela separátora je veľmi jednoduché.

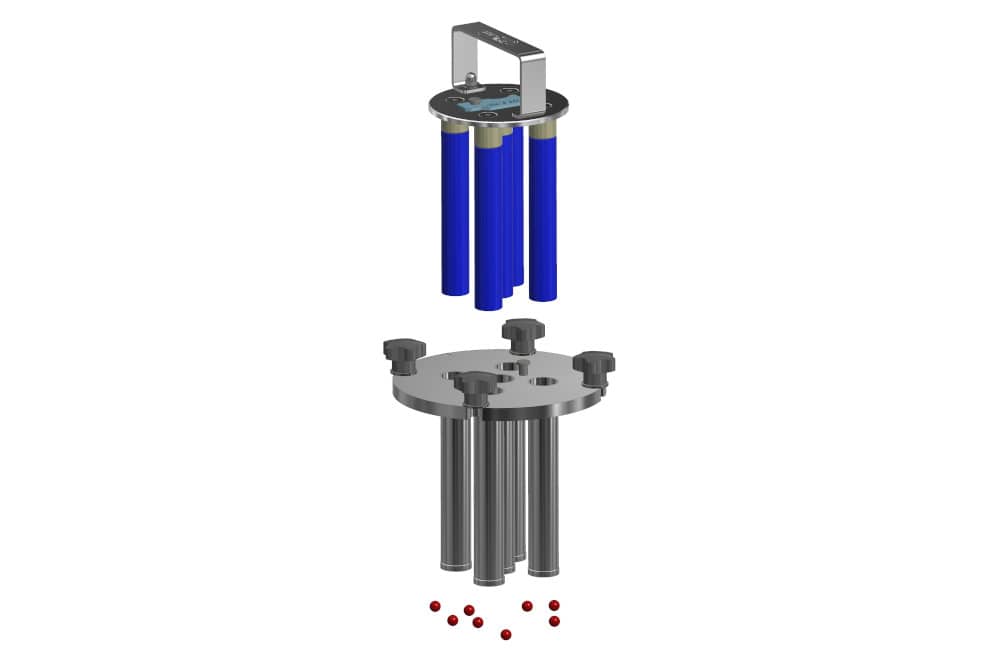

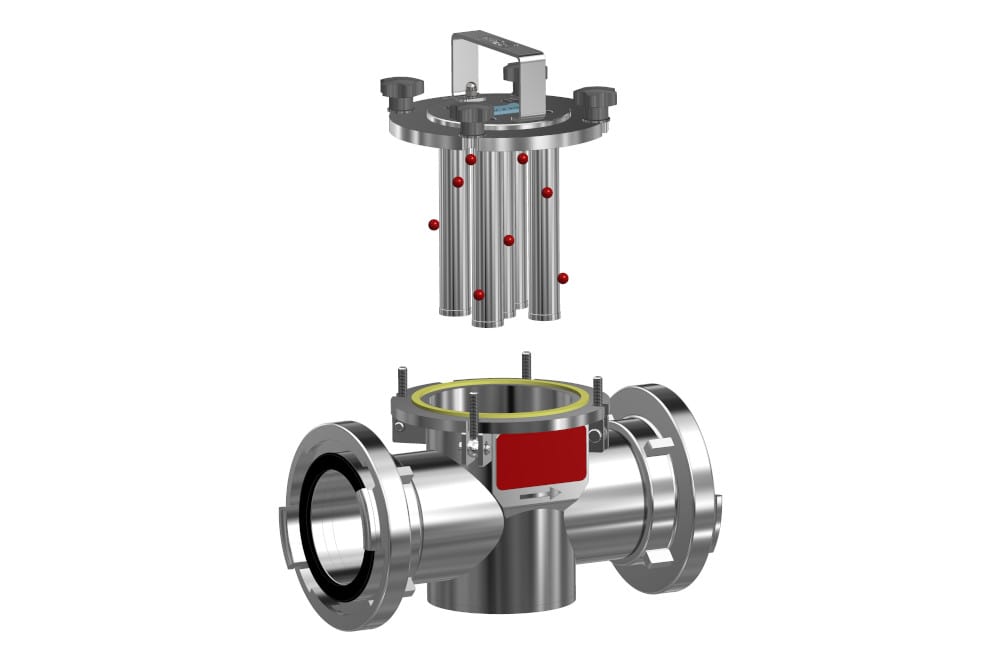

Ako prebieha čistenie separátora?
Čistenie separátora je veľmi jednoduché a rýchle. Prebieha v niekoľkých krokoch:
- vytiahnutie magnetického komponentu z tela separátora
- vybratie magnetického jadra z krycieho plášťa z nehrdzavejúcej ocele (kovy odpadnú)
- opätovná kompletizácia
Ako sa cisternový separátor používa v praxi?
Väčšinou sa separátor nachádza v prepravnom boxe na cisterne a obsluha (vodič) ho na mieste vykládky pripojí k potrubiu (hadici), ktorým sa materiál expeduje z cisterny. Pri štandardnom vyhotovení má separátor závit, na ktorý si zákazník naskrutkuje požadovaný typ prípojky (väčšinou hasičská spojka), aby pripojenie k cisterne bolo rýchle a komfortné. Keďže magnetické separátory sami vyrábame, môžeme ich prispôsobiť vašim požiadavkám.
Často sa stretávame aj so situáciami, keď je separátor fixne nainštalovaný na príjme materiálu (napr. pri príjme materiálu do sila).
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

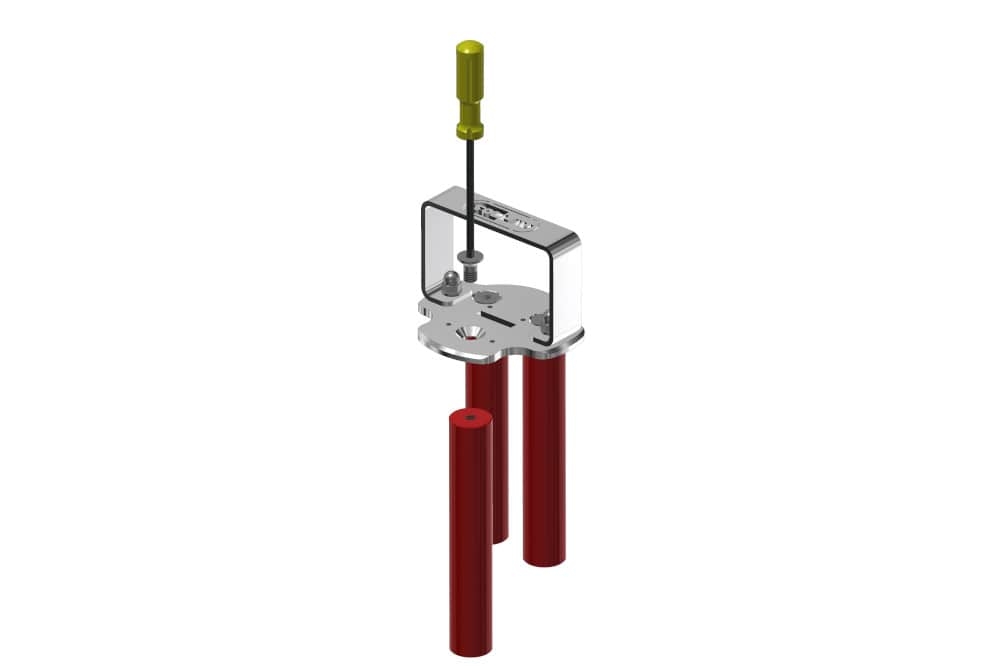

Výměna magnetických tyčí
Magnetický separátor je konštruovaný tak, aby sa magnetické tyče v magnetickom jadre (poškodené napr. neodbornou manipuláciou) dali ľahko vymeniť. Táto výmena je veľmi jednoduchá – stačí uvoľniť jednu skrutku a tyč vymeniť. Servisný zásah zo strany výrobcu nie je potrebný.

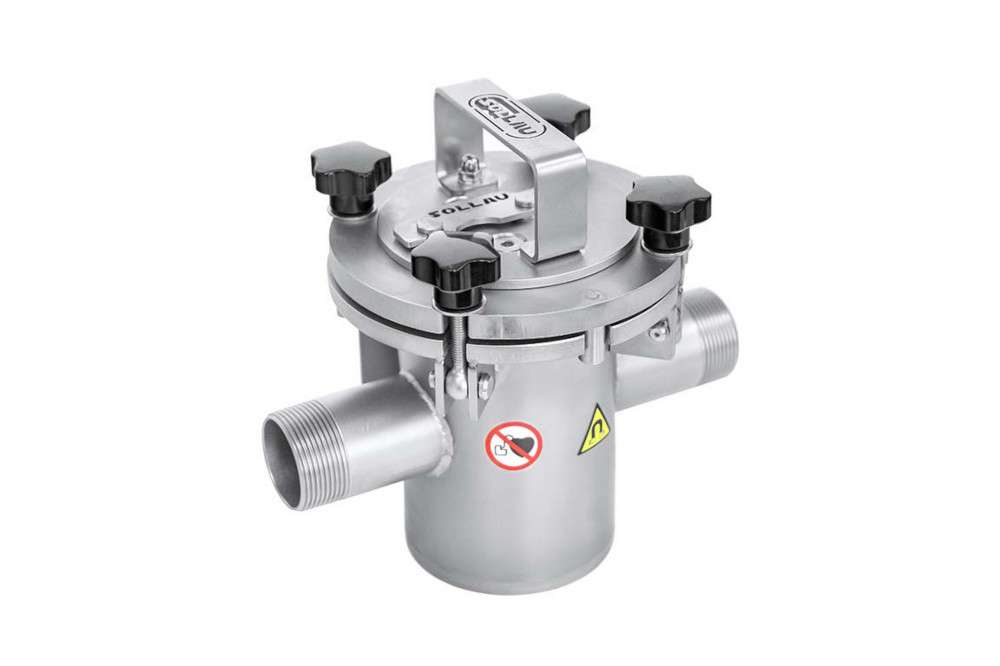

MSP-C
- možnosť osadiť rôznymi typmi zakončenia (hasičské spojky – G3“, G4“ a iné, skrutkové spojenie, príruba,…)
- nízka hmotnosť = jednoduchá manipulácia
- 9500 G v mieste kontaktu so separovaným médiom
- štandardná výroba v pripojovacích rozmeroch DN 80, 100 a 150
- možnosť výroby na mieru
- odolné vyhotovenie kompletne z nehrdzavejúcej ocele
- opcia – možnosť osadiť sitkom na zachytenie nemagnetických nečistôt
| Výrobok | Priemer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|
| MSP-C 80 N | 80 | zobraziť PDF |
| MSP-C 100 N | 100 | zobraziť PDF |
| MSP-C 150 N | 150 | zobraziť PDF |
MSP-C je cisternový magnetický separátor určený na zachytenie feromagnetických nečistôt zo sypkých aj tekutých materiálov prepravovaných cisternami — typicky múky, cukru, cementu alebo poľnohospodárskych surovín. Pripája sa k hadici alebo potrubiu pri vykládke cisterny stlačeným vzduchom, takže prepravca môže odberateľovi garantovať, že surovina je bez feromagnetických prímesí.
Magnetické tyče sú tvorené neodymovými magnetmi a vytvárajú prietokový labyrint — separované médium je pri prečerpávaní v kontakte s viacerými tyčami naraz. Štandardne dodávame indukciu 11 500 G v mieste kontaktu so separovaným médiom; zachytíme feromagnetické nečistoty už od 1 µm.
Štandardne je separátor opatrený závitom, na ktorý si zákazník naskrutkuje požadovaný typ zakončenia — najčastejšie hasičskú spojku G3" alebo G4" — takže pripojenie je otázkou niekoľkých sekúnd. Separátor možno uskladniť v prepravnom boxe na cisterne alebo pevne inštalovať na príjme materiálu, napríklad pri sile.
Čistenie prebieha v troch krokoch: vytiahnutie magnetického komponentu z tela separátora (fixovaný štyrmi výklopnými skrutkami s krídlovými maticami), vybratie magnetického jadra z krycieho nerezového plášťa — zachytené kovy odpadnú samy — a spätná kompletizácia. Celý proces je rýchly a nevyžaduje žiadne náradie.
Štandardne vyrábame v pripojovacích priemeroch DN 80, 100 a 150 mm; pripojovací rozmer aj spôsob pripojenia — závit, hasičské spojky, príruba alebo špeciálne prípojky — možno upraviť podľa priania zákazníka. Ako opciu ponúkame aj osadenie sieťkou na zachytenie nemagnetických nečistôt.
Magnetické jadro je umiestnené v krycom nerezovom plášti, ktorý ho chráni pred poškodením a eliminuje riziko kontaminácie separovaného materiálu odlúpnutým kúskom magnetu. Vďaka tejto konštrukcii možno aj jednotlivé magnetické tyče v prípade potreby jednoducho vymeniť — stačí povoliť jednu skrutku.
Na MSP-C poskytujeme záruku 5 rokov; separátor sa uplatní v potravinárстве, poľnohospodárstve, stavebníctve aj cementárňach — všade tam, kde sú suroviny prepravované cisternami. Bezplatne vykonáme aj testy vášho materiálu na našich separátoroch pred nákupom.
