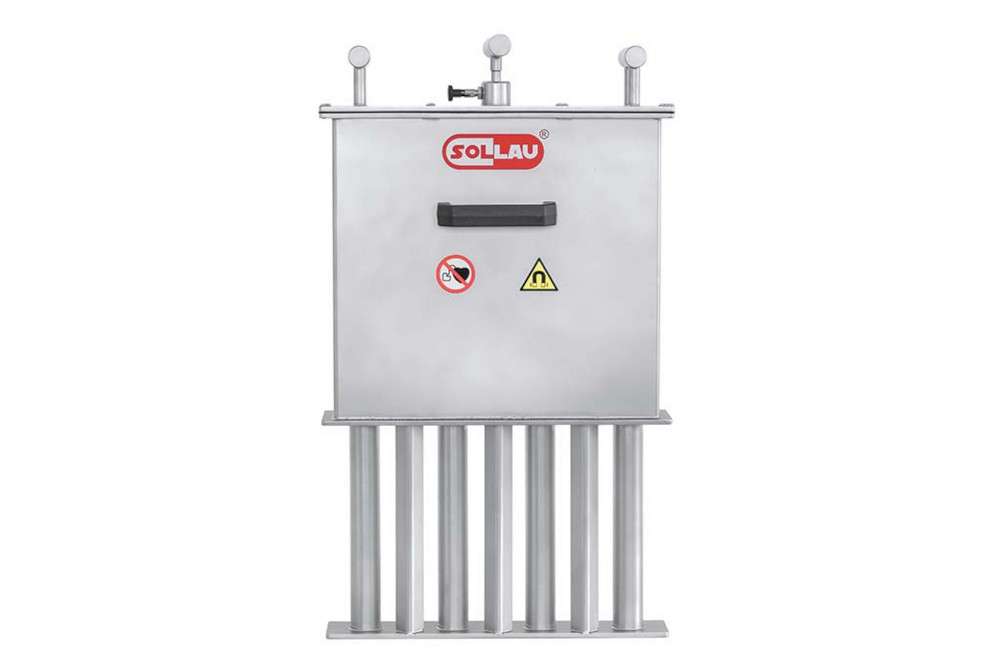

Roštové magnetické separátory / Magnetické rošty MRZ
Magnetický roštový separátor pre tekuté zmesi slúži na zachytávanie feromagnetických častíc z kvapalných materiálov (najmä z chladiacich zmesí a emulzií používaných pri frézovaní, sústružení, brúsení, leštení, vŕtaní a pod.).
Konštrukcia roštového separátora
Vnútornú časť separátora tvorí sústava magnetických trubíc so silnými neodýmovými magnetmi, ktoré dokážu zachytiť aj veľmi slabo magnetické častice. Vzhľadom na to, že trubice magnetov sú vystavené trvalému pôsobeniu agresívnych tekutín a chemikálií, je skriňa separátora vyrobená z odolnej nehrdzavejúcej ocele a jadrá magnetických trubíc v rošte sú dokonale zakrytované. Aby sa zaručila čo najvyššia účinnosť, vstupná časť separátora môže mať rozhrňovacie striešky, ktoré usmernia prúdenie materiálu k jednotlivým magnetickým trubiciam.
Ako sa čistí roštový separátor?

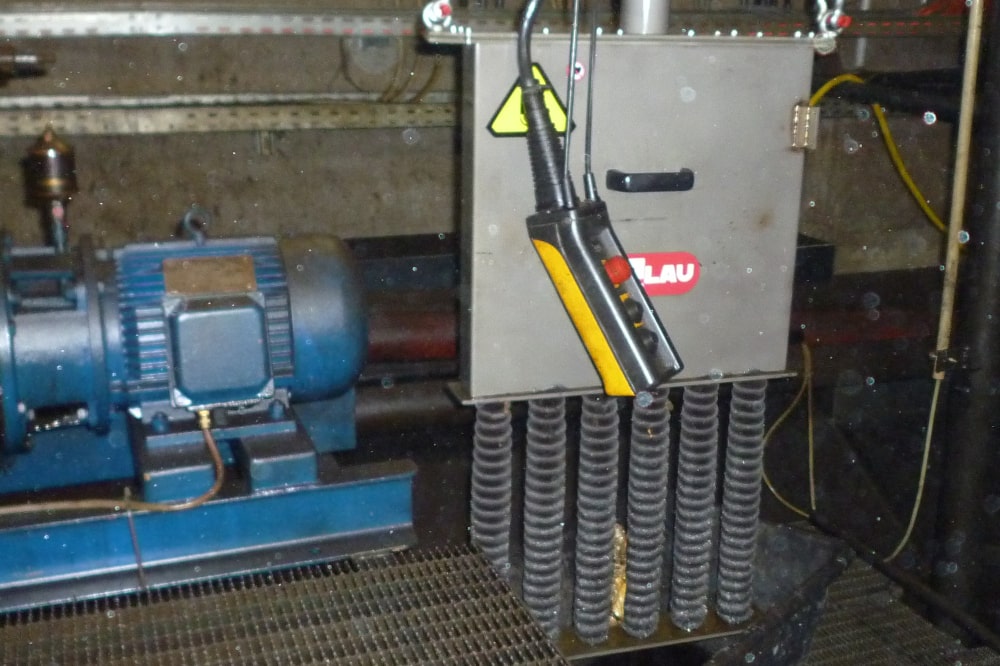

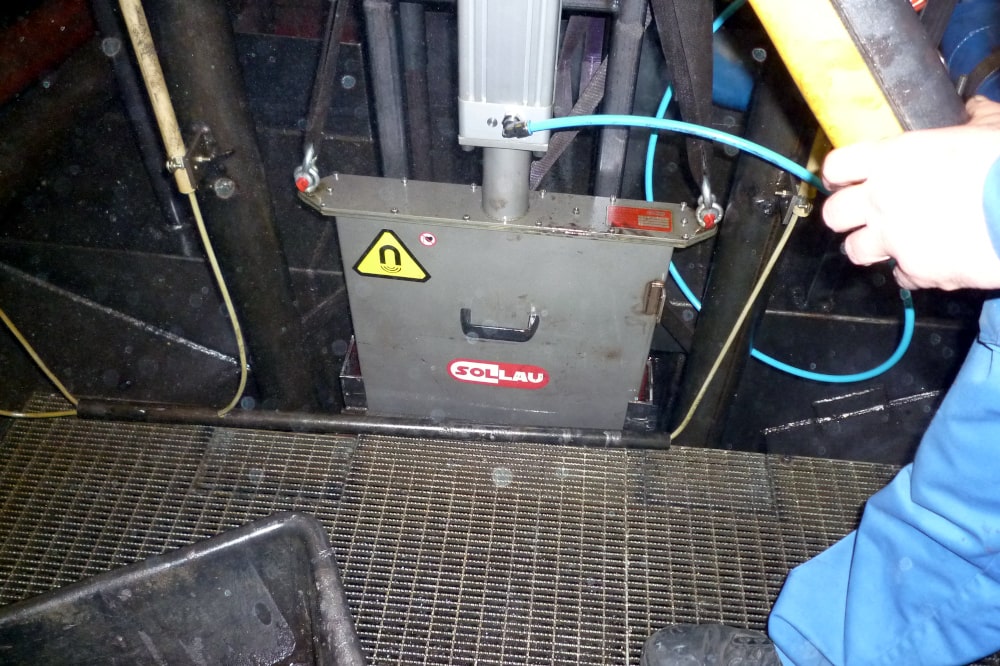

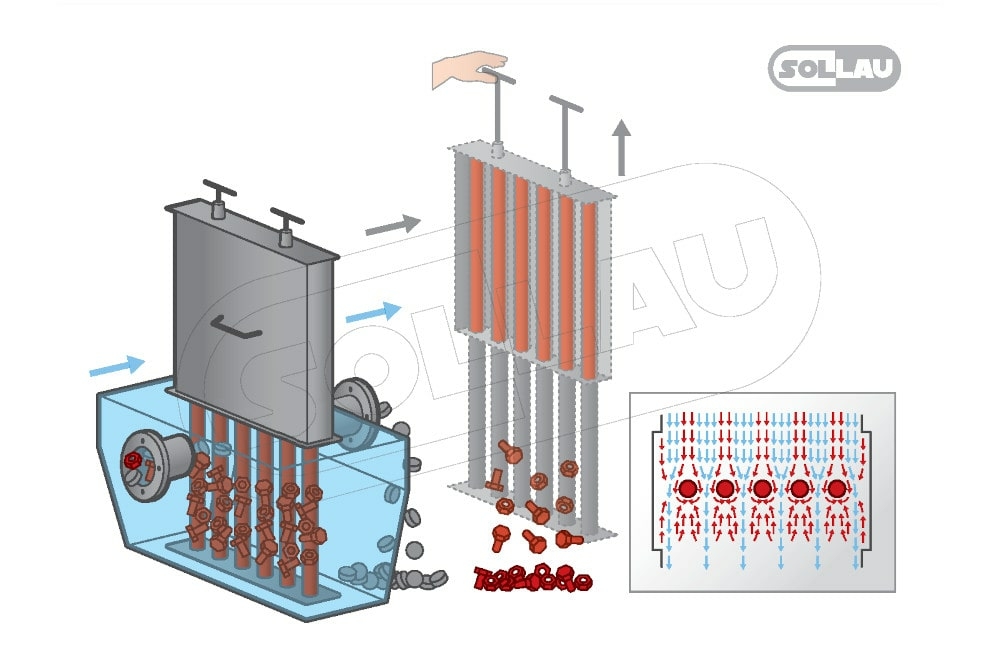

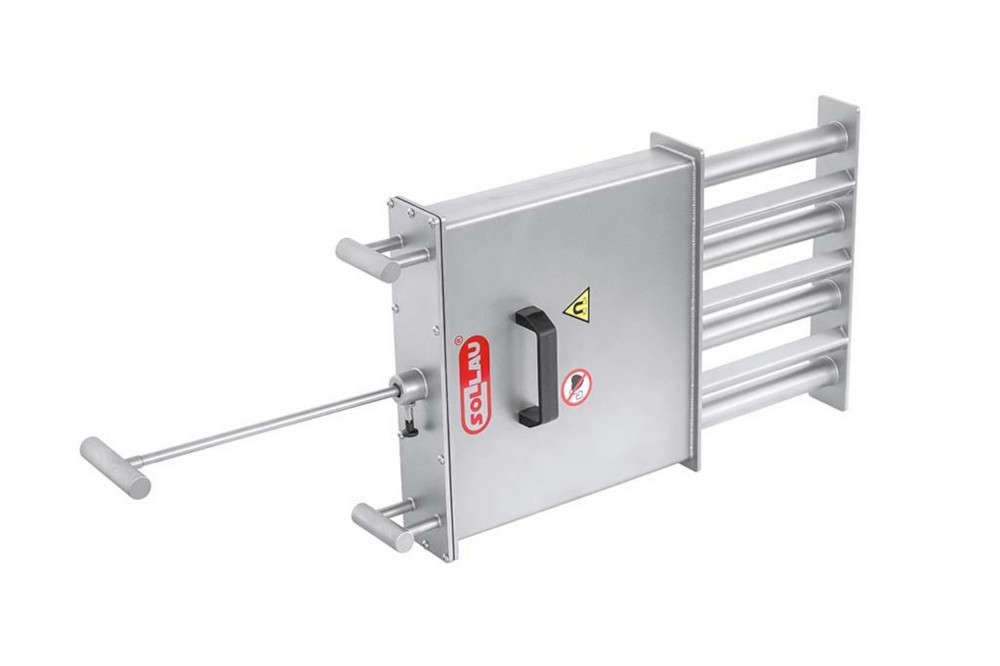

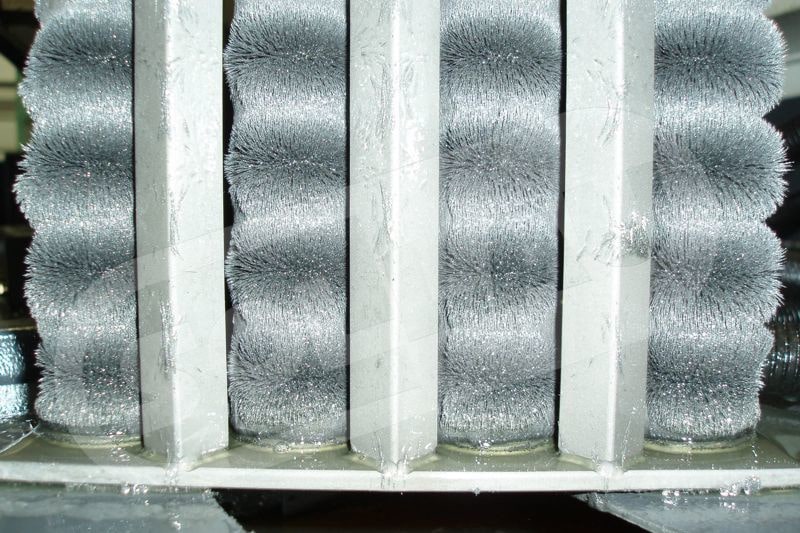

Čistenie separátora sa vykonáva presunutím neodýmových magnetických jadier (ručne ovládacou pákou alebo pneumaticky) do hornej zakrytovanej časti separátora. Kovové nečistoty zachytené na roštoch separátora samovoľne odpadnú. Vďaka skriňovému vyhotoveniu magnetického separátora neodýmové jadrá nepotrebujú žiadnu údržbu.
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Používaním nášho magnetického roštového separátora zvýšite kvalitu svojich finálnych výrobkov, budete môcť opakovane používať chladiacu emulziu a hlavne ochránite drahé výrobné zariadenia pred poškodením nežiaducimi nečistotami. Rozmery separátora môžeme prispôsobiť chladiacim nádobám a vašim individuálnym prianiam.
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

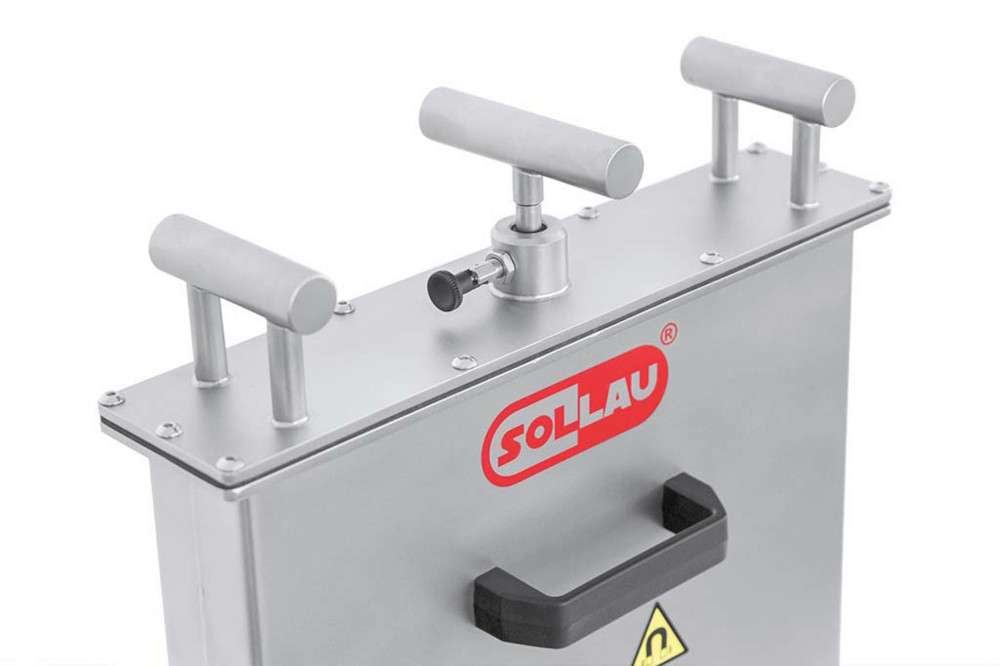

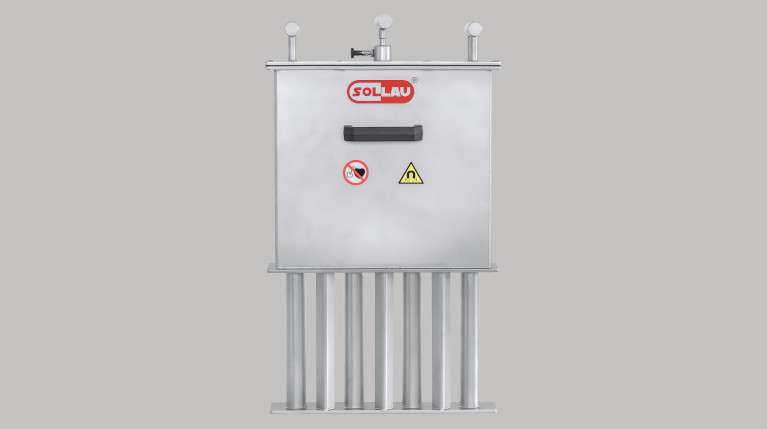

MRZ
- veľká odtrhová sila (až 176 N)
- k dispozícii aj s pneumatickým čistením
- odolné vyhotovenie kompletne z nehrdzavejúcej ocele
- aplikácia v otvorenom prietokovom systéme
Magnetický roštový separátor pre tekuté zmesi slúži na zachytávanie feromagnetických častíc z kvapalných materiálov (najmä z chladiacich zmesí a emulzií používaných pri frézovaní, sústružení, brúsení, leštení, vŕtaní a pod.).
| Výrobok | Šírka (mm) | Výška (mm) | Dátová karta |
|---|---|---|---|
| MRZ 100 / 2 N | 100 | 100 | zobraziť PDF |
| MRZ 150 / 3 N | 150 | 100 | zobraziť PDF |
| MRZ 200 / 4 N | 200 | 200 | zobraziť PDF |
| MRZ 250 / 4 N | 250 | 200 | zobraziť PDF |
| MRZ 300 / 4 N | 200 | 300 | zobraziť PDF |
| MRZ 350 / 5 N | 350 | 300 | zobraziť PDF |
| MRZ 400 / 5 N | 400 | 400 | zobraziť PDF |
| MRZ 450 / 5 N | 450 | 400 | zobraziť PDF |
Magnetické separátory vyrábame v týchto troch stupňoch magnetickej indukcie
MRZ je určený pre otvorené prietokové systémy s nižším množstvom feromagnetických nečistôt — typicky nádrže chladiacich emulzií pri obrábacom strojoch. Prietokový separátor MSP-MC je vhodný pri zapojení do uzavretého potrubného okruhu, zatiaľ čo automatický MSP-AC odporúčame tam, kde je materiál silne znečistený a ručné čistenie by bolo príliš časté. Pomôžeme vám s výberom na základe konkrétnych parametrov vašej aplikácie.
Roštový separátor MRZ zachytí feromagnetické častice už od 1 mikrometra. Ponúkame tri stupne magnetickej indukcie: štandardný (17 000 G na jadre), s najvyššou odtrhovou silou až 176 N (16 100 G na jadre) a s najvyššou magnetickou indukciou 18 700 G na jadre — ten je určený pre najnáročnejšie aplikácie s veľmi jemnými nečistotami.
Štandardná modelová rada zahŕňa šírky od 100 do 450 mm (výšky 100 až 400 mm), konkrétne modely MRZ 100/2N až MRZ 450/5N. Rozmery separátora prispôsobíme vašej chladiacej nádrži alebo špecifickým priestorovým požiadavkám — výroba na mieru je u nás štandardnou súčasťou ponuky.

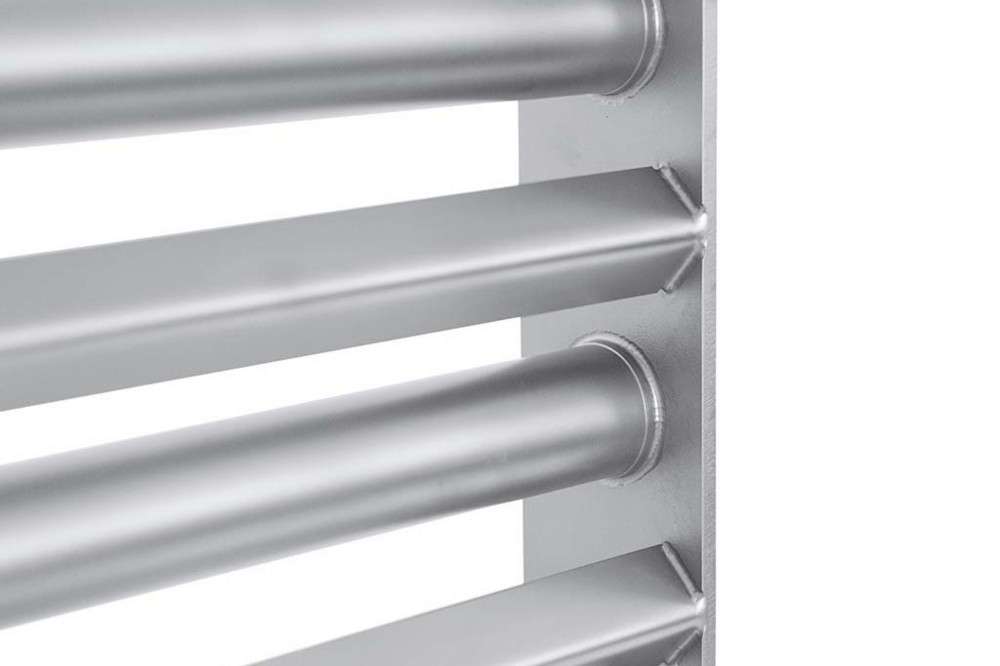

Čistenie prebieha presunutím neodymových magnetických jadier do hornej zakrytovanej časti separátora — buď ručne ovládacou pákou, alebo pneumaticky — načo zachytené kovové nečistoty samovoľne odpadnú. Magnetické jadrá vďaka skrinkovému prevedeniu nevyžadujú žiadnu údržbu. K dispozícii je aj voliteľné vybavenie rozhrnovacími strieškami, ktoré usmernia prietok materiálu k magnetickým trubiciam a zvýšia účinnosť separácie.

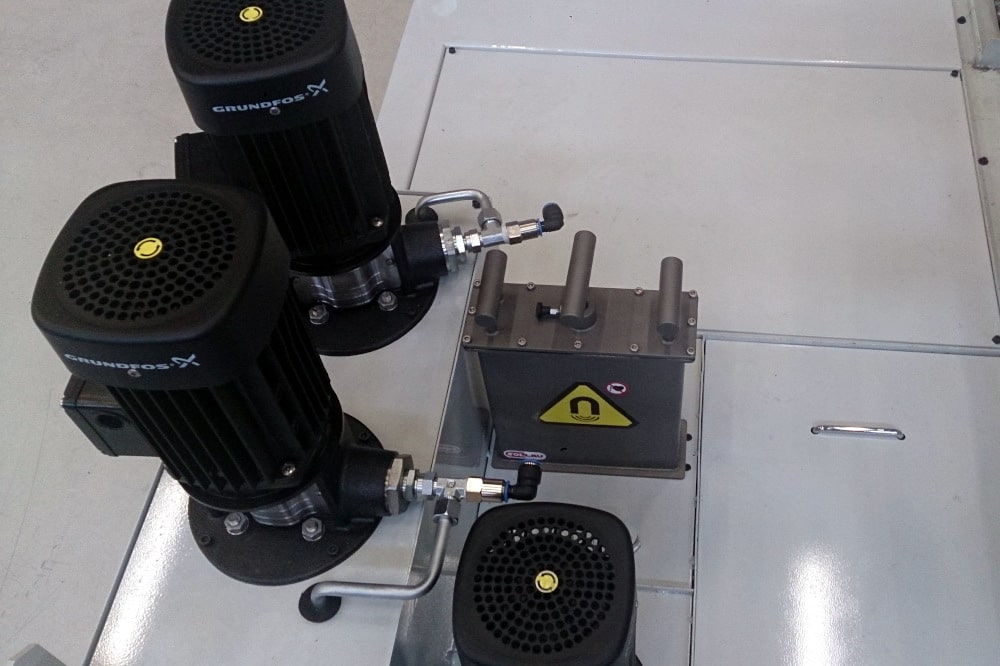

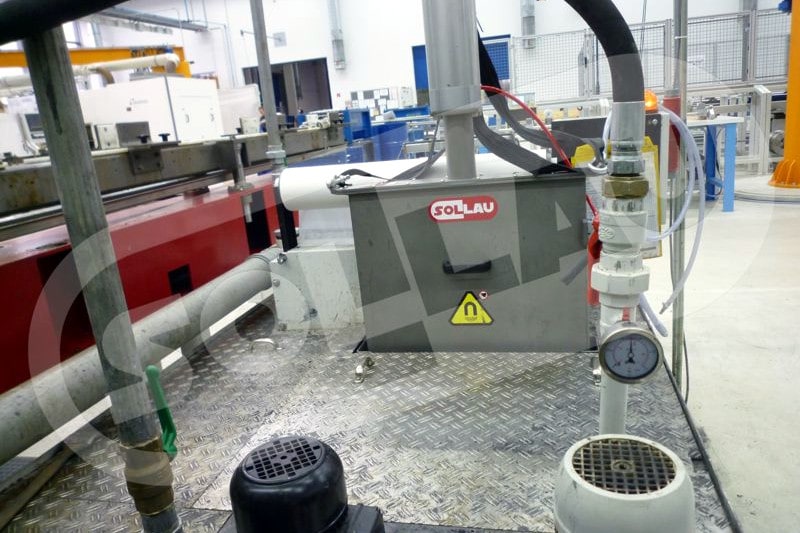

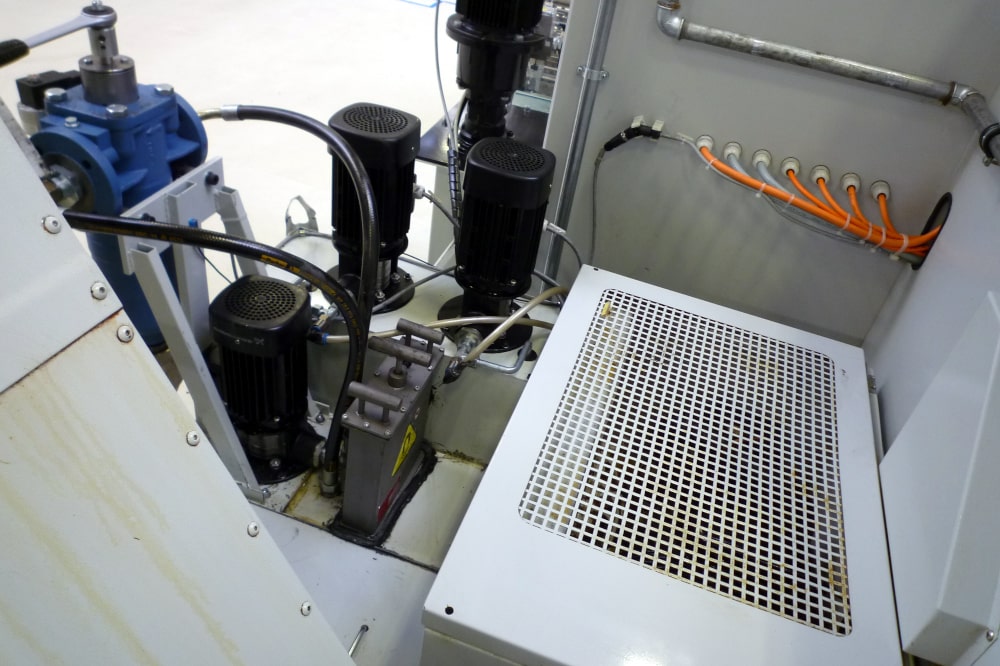

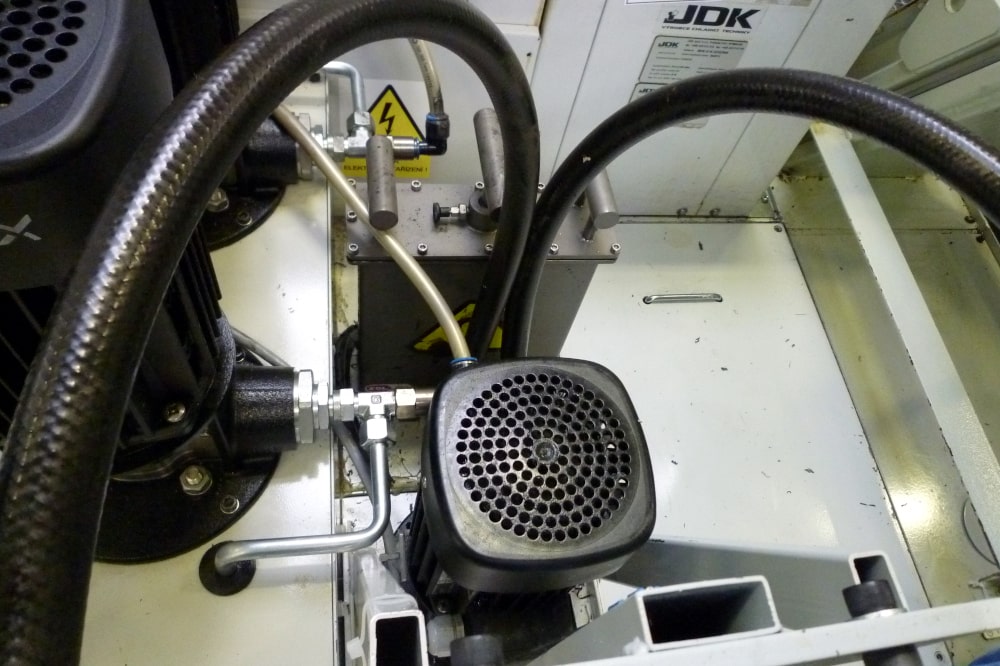

MRZ nachádza uplatnenie najmä v strojárstve pri čistení chladiacich emulzií a olejov používaných pri frézovaní, sústružení, brúsení, leštení a vŕtaní. Ďalej sa využíva v automobilovom priemysle, chemickom priemysle, keramickom a sklárskom priemysle a v papierenstvove — všade tam, kde je potreba chrániť drahé výrobné zariadenia pred poškodením kovovými nečistotami a zároveň predĺžiť životnosť chladiacej kvapaliny.
Zadarmo vykonáme testy vášho materiálu na našich magnetických separátoroch a garantujeme výsledky do troch dní. Prídeme, zameráme váš provoz a navrhneme konkrétne riešenie — po inštalácii zabezpečíme spustenie, zaškolenie obsluhy a následne autorizovaný servis po celú dobu používania separátora.
Separátory MRZ vyrábame v celonerezovom prevedení s oprávnením na zváranie tlakových zariadení podľa PED 2014/68/EU a s certifikátom podľa EN-ISO 3834-2, EN 1090-2 a noriem EN 13480 a EN 13445. Pre zákazníkov v strojárstve a chemickom priemysle, kde sú separátory vystavené agresívnym kvapalinám, táto certifikácia znamená overenú kvalitu zvarov a dlhodobú odolnosť zariadenia.
V akých priemyselných odvetviach sa uplatní roštový magnetický separátor?
Magnetický roštový separátor v skriňovej konštrukcii sa používa najmä v strojárstve.
