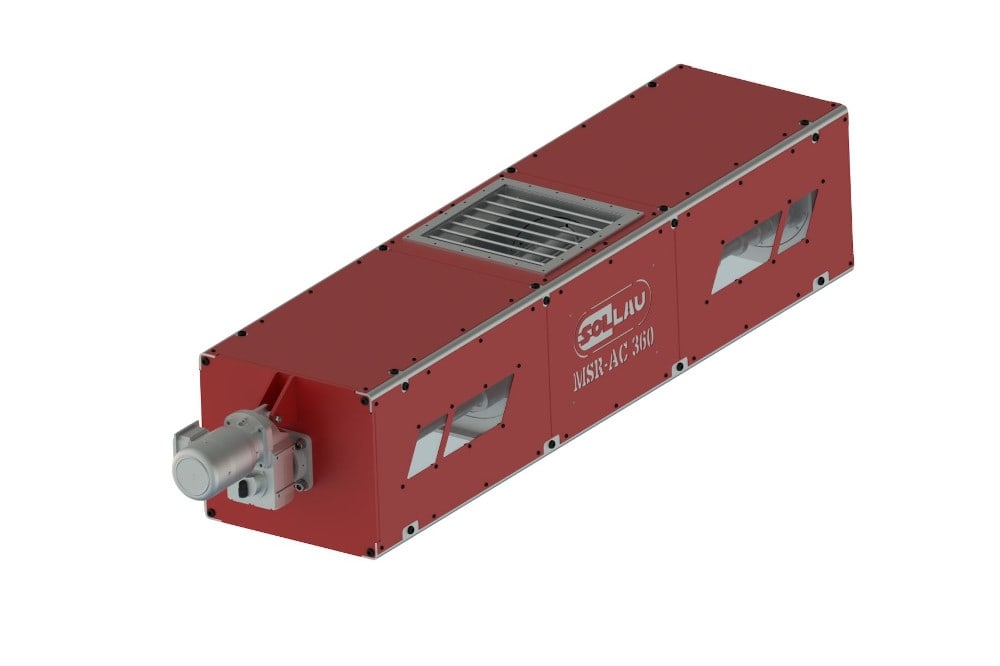

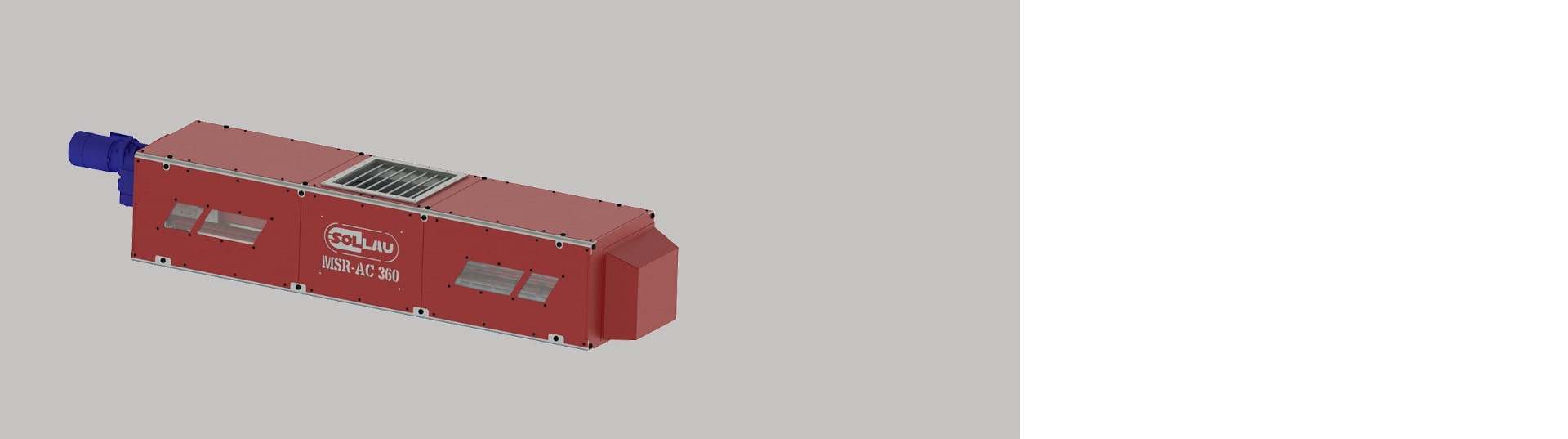

Rotačné magnetické separátory MSR-AC
Rotačný magnetický separátor s automatickým čistením je určený na separáciu jemných feromagnetických častíc z voľne padajúceho (aj horšie priestupného) materiálu a chráni pred poškodením stroje a zariadenia, ktoré následne vyčistený materiál spracúvajú.
Prínosy použitia separátora
- materiál zbavený feromagnetických prímesí
- permanentná ochrana technologického zariadenia
- plynulá výrobná prevádzka
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Magnetický rotačný separátor so systémom automatického čistenia umožňuje ľahké, vysoko účinné a rýchle oddelenie aj tých najjemnejších magnetických kovových nečistôt (vo veľkosti od 1 µm) zo sypkých materiálov a chráni pred poškodením stroje a zariadenia spracúvajúce už vyčistený materiál. MSR-AC dokáže odseparovať aj slabo magnetickú nehrdzavejúcu oceľ a poradí si aj s niektorými menej priepustnými alebo abrazívnejšími materiálmi, ktoré by bežný magnetický separátor so statickými roštami zablokoval alebo poškodil. Magnetické trubice vnútri separátora sa striedavo automaticky čistia, čím sa zabezpečuje nepretržitá separácia feromagnetických častíc aj kontinuálna výrobná prevádzka.
Hlavné výhody rotačného separátora MSR-AC s automatickým čistením
- Ako jeden z mála výrobcov magnetických separátorov na celom svete vyrábame rotačný magnetický separátor aj pre prevádzky, v ktorých nie je možné (napr. z technologických dôvodov) prerušiť prevádzku. MSR-AC preto môže vykonávať samočistenie aj magnetickú separáciu súčasne.
- Veľmi často sa tento separátor používa aj v prevádzkach, v ktorých je síce možné prevádzku prerušiť a separátor vyčistiť, ale separátor možno umiestniť len na neprístupnom mieste, čo znemožňuje jeho pravidelné manuálne čistenie.
- Po nastavení požadovaných intervalov čistenia (alebo iných atribútov) zariadenie pracuje úplne samostatne, čím z procesu vylučuje ľudský rizikový faktor.
- Vďaka tomu, že sústava magnetických trubíc nie je statická, ale hriadeľ otáča elektromotor, je takto vytvorené magnetické sito nielen vo veľmi intenzívnom kontakte s prúdiacim materiálom, ale magnetické trubice sú na rozdiel od klasických fixných magnetických roštov tiež rovnomerne po celom obvode vystavené abrazívnemu pôsobeniu padajúceho materiálu (čo vedie k zníženiu rizika prebrúsenia ochranných trubíc z nehrdzavejúcej ocele a predĺženiu ich životnosti).
- Ďalšou nespornou výhodou tohto separátora je fakt, že čistený materiál prepadá rotujúcou sústavou magnetických trubíc (rýchlosť rotácie možno nastaviť tak, aby optimálne vyhovovala priestupnosti čisteného materiálu), čím sa eliminuje riziko upchatia separátora.
- Rotačný separátor sa veľmi ľahko a rýchlo čistí, pretože po stiahnutí krycích trubíc z magnetických jadier zachytené nečistoty z povrchu roštu samovoľne odpadnú.
- Neodýmové jadrá generujú veľmi silné magnetické pole, ktoré zachytáva feromagnetické častice (vrátane nečistôt zo zmagnetizovanej nehrdzavejúcej ocele) na povrchu krycích trubíc z nehrdzavejúcej ocele.
Ako sa rotačný automatický separátor čistí ?
Intervaly čistenia krycích trubíc z nehrdzavejúcej ocele sú individuálne nastaviteľné podľa stupňa znečistenia produktu a potrieb konkrétneho klienta. Na čo najefektívnejšiu separáciu magnetických častíc je automatický magnetický roštový separátor vybavený silnými neodýmovými magnetmi NdFeB. Automatické čistenie magnetického separátora zabezpečujú pneumatické prvky a plne programovateľná nezávislá riadiaca jednotka. Kompaktný ovládací panel s ľahko ovládateľným dotykovým displejom zaručuje rýchle individuálne nastavenie magnetického separátora pre danú aplikáciu. Automatické čistenie magnetického separátora umožňuje inštaláciu v plne automatizovaných prevádzkach a zabezpečuje tak ich vysokú efektivitu.
Keď materiál padá cez trubicový rošt, magnetické kovové nečistoty sa vďaka silným permanentným magnetom zachytávajú na povrchu vonkajších krycích trubíc z nehrdzavejúcej ocele. Trubicový rotačný rošt zaberá dve tretiny šírky separátora a magnetické jadrá sú permanentne pod vstupom pre kontaminovaný materiál. Vďaka dvojtretinovej dĺžke krycích trubíc sú tak magnetické jadrá trvalo chránené krycími trubicami z nehrdzavejúcej ocele, zatiaľ čo polovica dĺžky krycích trubíc (t. j. časť, ktorá presahuje do zóny aktuálneho čistenia) sa konštantne zbavuje magnetických nečistôt. To zaručuje kontinuitu čistiaceho aj separačného procesu bez nutnosti výrobný cyklus počas magnetickej separácie prerušiť.
Vo vopred nastavených intervaloch sa súprava rotujúcich krycích trubíc posúva pomocou pneumatického pohonu napr. doprava. Počas intervalu čistenia, ktorý si nastavil zákazník, prebieha výsyp nečistôt zachytených na povrchu krycích trubíc do výsypky odpadu na pravej strane. Po ukončení čistiaceho intervalu sa krycie trubice presunú doľava a zachytené feromagnetické nečistoty opäť padajú do výsypky pre kontaminanty, tentoraz však na ľavej strane. Po ukončení čistiaceho procesu sa krycie trubice magnetických jadier znova presunú vpravo a celý proces sa bez prestávky cyklicky opakuje.
Proces separácie možno sledovať aj prostredníctvom kontrolného okienka v hornej časti separátora. Vzhľadom na vysoké požiadavky v potravinárskom a farmaceutickom priemysle sa niektoré časti separátora, ktoré prichádzajú do kontaktu s čisteným materiálom, môžu dodávať v leštenom vyhotovení.
Magnetické rotačné separátory s automatickým a kontinuálnym čistením sa používajú na čistenie ťažko priechodných práškových materiálov (napr. mastných) s relatívne vysokým obsahom feromagnetických častíc v rôznych priemyselných odvetviach.
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

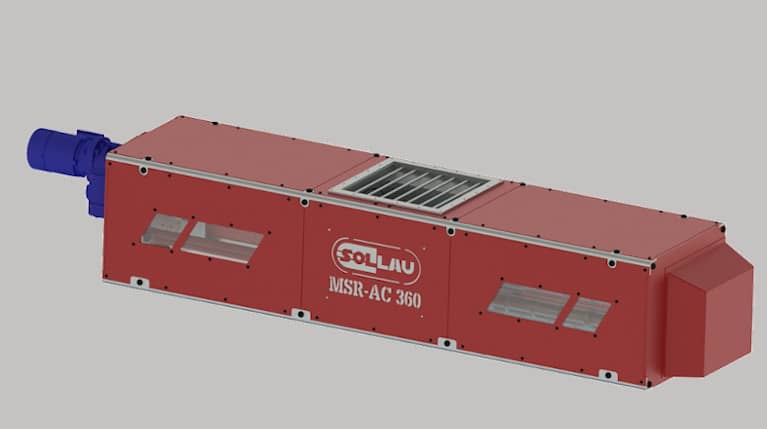

MSR-AC
- automatické čistenie bez nutnosti prerušiť tok materiálu
- rovnomerné opotrebenie ochranného roštu z nehrdzavejúcej ocele
- husté magnetické sito
- veľká záchytná magnetická plocha
- revízny otvor na kontrolu separačného procesu
| VýrobOk | Max. kapacita (m3/h) | Rozmer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| MSR-AC 270 | 20 | 270x270 | zobraziť PDF |
| MSR-AC 360 | 35 | 360x360 | zobraziť PDF |
Magnetické separátory vyrábame v týchto troch stupňoch magnetickej indukcie
Štandardné magnetické separátory so statickými roštmi sú náchylné na upchatie pri spracovaní ťažšie priepustných materiálov (napríklad mastných práškov) alebo materiálov s vyšším podielom abrazívnych častíc. U MSR-AC materiál prechádza sústavou rotujúcich magnetických trubíc, čím sa riziko upchatia prakticky eliminuje. Trubice sú vďaka rovnomernému otáčaniu opotrebúvané po celom obvode, nie jednostranne – ich životnosť je tak výrazne dlhšia ako u fixných roštov. MSR-AC navyše čistí a separuje súbežne, takže výrobná prevádzka nie je nikdy prerušená.
Vďaka silným neodýmovým NdFeB magnetom zachytáva MSR-AC feromagnetické nečistoty už od veľkosti 1 mikrona, vrátane slabo magnetických častíc zo zmagnetizovanej nehrdzavejúcej ocele. Zachytené nečistoty sa usadzujú na povrchu vonkajších krycích nerezových trubíc a sú z nich automaticky odstraňované v individuálne nastaviteľných intervaloch.
Rotujúca sústava krycích trubíc zaberá dve tretiny šírky separátora – magnetické jadrá sú tak trvale chránené a zároveň polovica dĺžky krycích trubíc sa vždy nachádza v čistiacej zóne. V nastaviteľných intervaloch pneumatický pohon presunie sadu trubíc doprava, kde nečistoty odpadnú do výsypky; potom sa trubice presunú doľava a celý cyklus sa opakuje. Separácia a čistenie tak prebiehajú súbežne bez jedinej sekundy prerušenia výrobného cyklu.
Ponúkame tri varianty: Stupeň 1 (Standard) s indukciou na plášti 10 700 G je vhodný pre väčšinu prevádzok s bežnými feromagnetickými nečistotami. Stupeň 2 (Najvyššia odtrhová sila) dosahuje odtrhovej sily na plášti 140 N a je optimálny tam, kde je potrebné bezpečne uvoľniť aj ťažšie oddeliteľné nečistoty. Stupeň 3 (Najvyššia magnetická indukcia) s indukciou na plášti 12 200 G a na jadre 18 700 G je určený na záchyt najjemnejších a najmenej magnetických častíc. Správnu variantu pre vás určíme bezplatne na základe testov vášho materiálu.
Ponúkame dva štandardné modely: MSR-AC 270 s rozmerom vstupu/výstupu 270 × 270 mm a maximálnou kapacitou 20 m³/h a MSR-AC 360 s rozmerom 360 × 360 mm a kapacitou 35 m³/h. Oba modely sú určené na separáciu vo voľne padajúcom materiáli a možno ich prispôsobiť konkrétnym prevádzkovým podmienkam.
Áno. Časti separátora prichádzajúce do priameho kontaktu s čisteným materiálom možno dodať v leštenom vyhotovení, ktoré spĺňa hygienické požiadavky potravinárskeho a farmaceutického priemyslu. Riadiaca jednotka s dotykovým displejom umožňuje jednoduché nastavenie čistiacich intervalov a parametrov separácie; priebeh separácie možno navyše sledovať cez kontrolné okienko v hornej časti separátora.
MSR-AC je konštruovaný pre inštaláciu do voľne padajúceho materiálu – typicky do samospádovej sekcie linky, sklzov alebo sklzných kanálov. Možno ho osadiť aj na ťažko dostupných miestach, kde by ručné čistenie statického roštu nebolo realizovateľné. Ku každej inštalácii poskytujeme kompletnú projektovú podporu – od zamerania a výroby na mieru po inštaláciu, sprevádzkovanie a zaškolenie obsluhy.
MSR-AC nachádza uplatnenie najmä v potravinárstve, farmaceutike a chemickom priemysle pri čistení jemných alebo ťažko priepustných práškov. Ďalej ho využívajú zákazníci v oblasti recyklácie a spracovania odpadu, drevárstva, plastikárstva a v banskom priemysle a kameňolomoch – všade tam, kde je potrebné spoľahlivo zachytiť feromagnetické nečistoty zo sypkých materiálov bez prerušenia výrobnej prevádzky.
V akých priemyselných odvetviach sa uplatní rotačný magnetický separátor?
Magnetické rotačné separátory sa používajú najmä v oblasti recyklácie a spracovania odpadov, v potravinárskom, farmaceutickom a drevárskom priemysle, pri výrobe a spracovaní plastov či ťažbe a spracovaní nerastov.
