Výhody magnetického separátora ML-P

  • neodýmové magnety s indukciou až 7 500 G
  • zachytenie častíc Fe od 0,5 do 50 mm
  • veľká prevádzková kapacita (až 150 m3/h)
  • rýchla a jednoduchá inštalácia
  • magnetické dvere na pojazdoch
  • maximálny komfort čistenia
  • bezpečná prevádzka

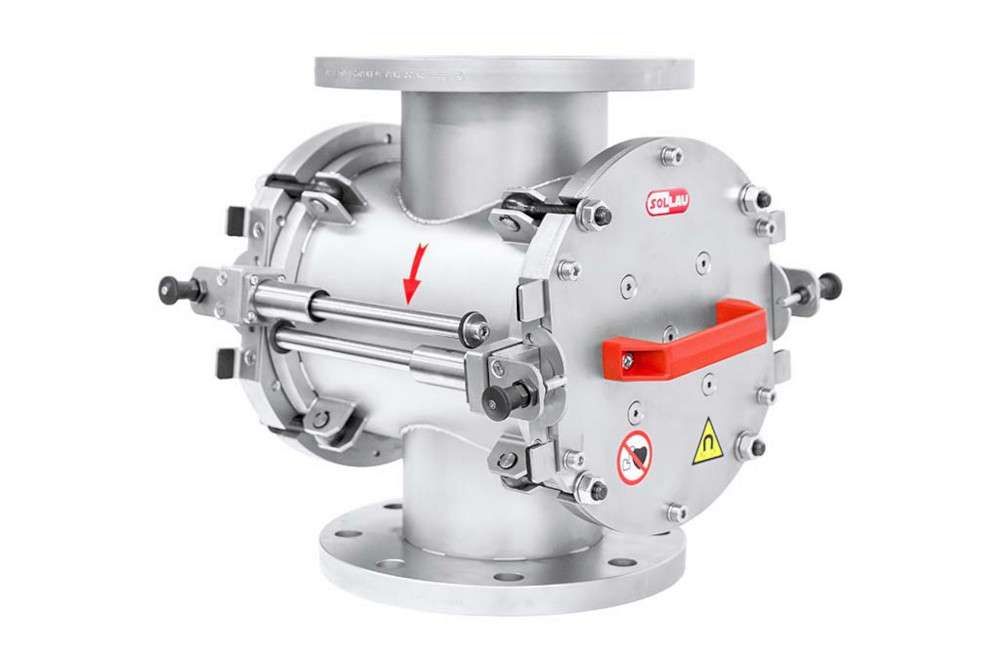

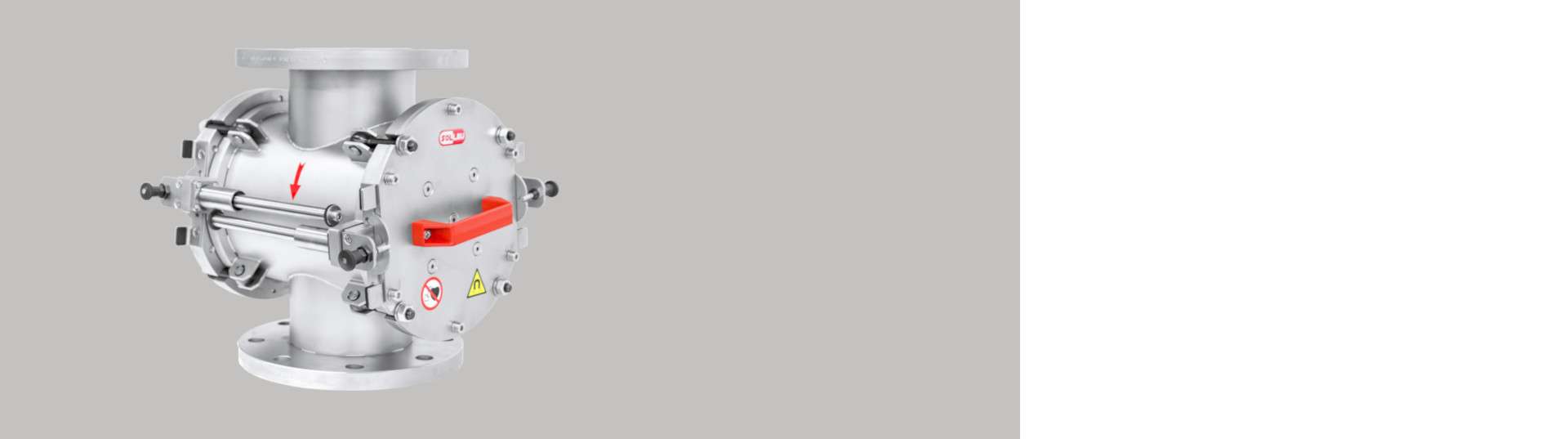

Doskové magnetické separátory do potrubia ML-P

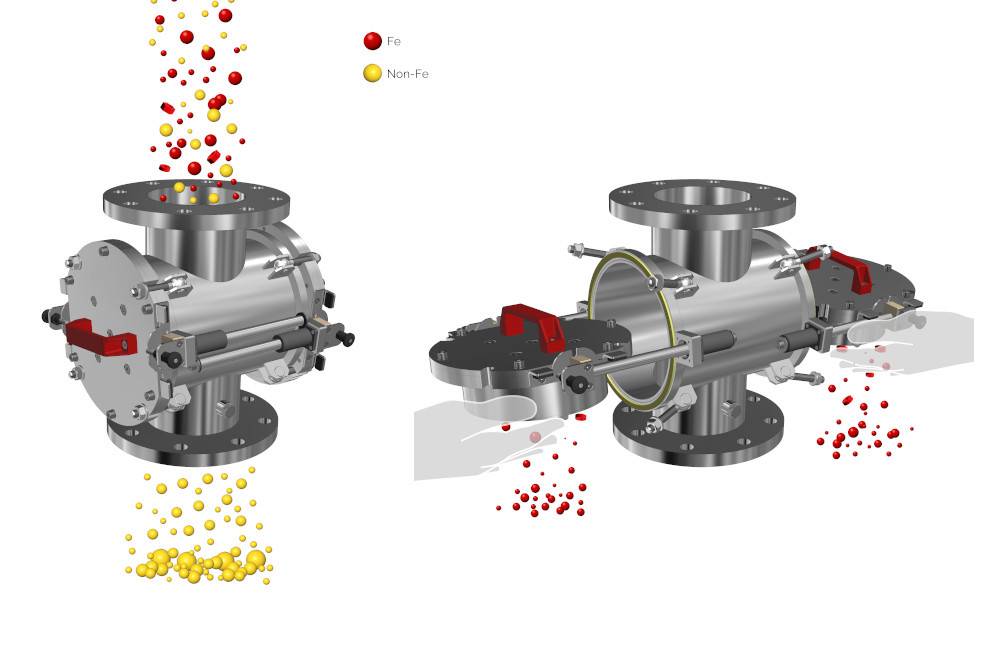

Všeobecný princíp fungovania magnetického separátora do potrubia ML-P

Doskový magnetický separátor ML-P do potrubného systému je určený na separáciu feromagnetických častíc, ktoré sa nachádzajú v rýchlo prúdiacom (až 25 m/s) najmä tekutom (ale aj práškovom) horšie priestupnom materiáli. V porovnaní s bežnými roštovými separátormi je doskový separátor vhodný aj pre tekutiny obsahujúce väčšie kusy pevných materiálov, vlákna alebo abrazívne častice.

Konštrukcia doskového separátora

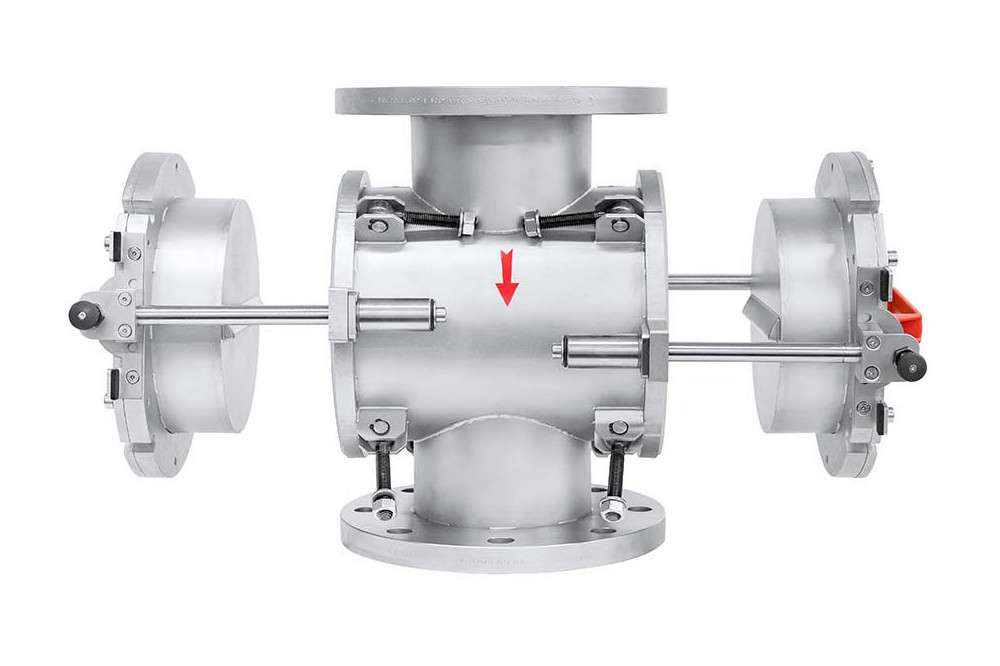

Telo separátora tvorí zváraná skriňa z nehrdzavejúcej ocele, ktorá sa po pripojení pomocou štandardných prírub stáva integrálnou súčasťou potrubného systému.

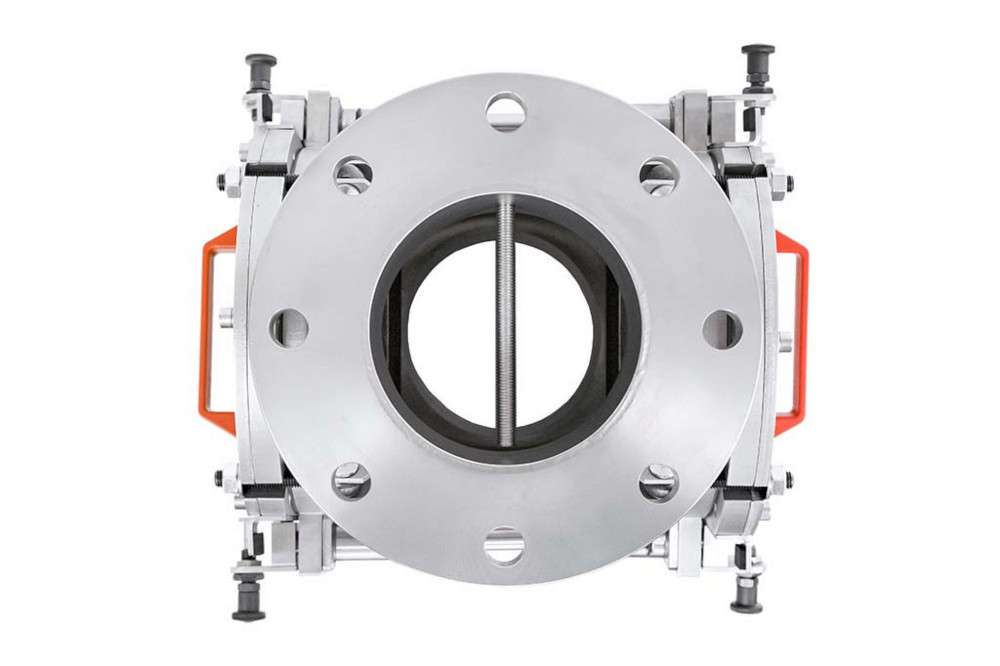

Na vstupe do tela separátora je umiestnená rozhrňovacia strieška, ktorá usmerňuje prúdenie materiálu priamo k magnetickým doskám (nachádzajúcich sa na vnútorných stranách dvierok separátora). Strieška zaisťuje maximálnu efektivitu separačného procesu (je demontovateľná, preto sa dá v prípade čistenia veľmi problematických materiálov zo separátora ľahko vybrať).

Feromagnetické nečistoty sa z prúdu materiálu zachytávajú na magnetických dverách na bokoch separátora. Dvere sú vybavené veľmi silnými neodýmovými magnetmi s magnetickou indukciou 7 500 G!

Tento separátor je jedinečný tým, že dokáže zachytiť aj veľmi malé nečistoty (od 0,5 mm) aj pri veľkých rýchlostiach (až 25 m/s)!

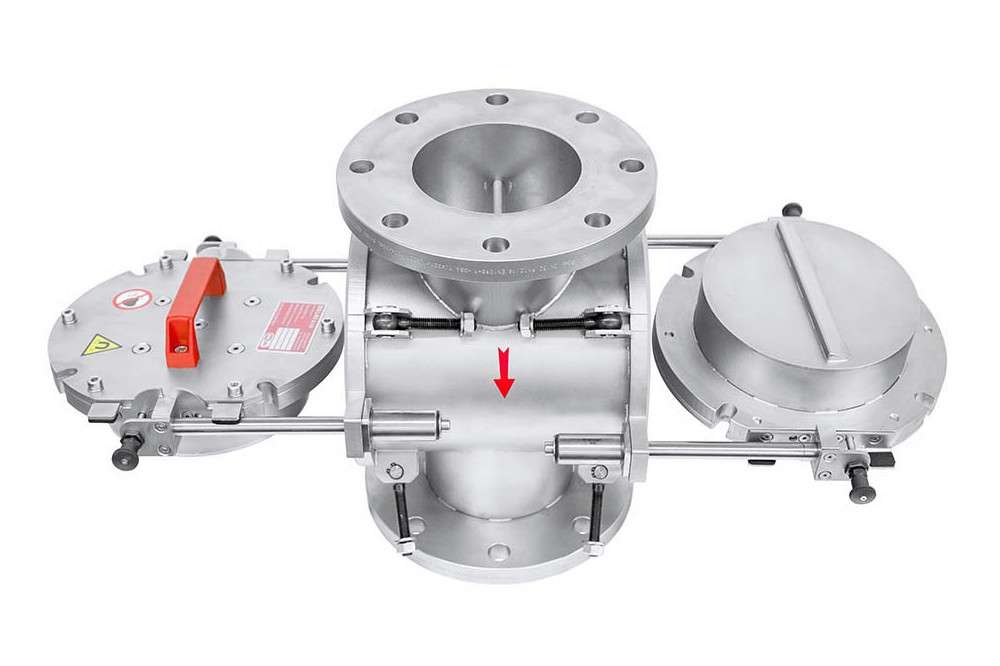

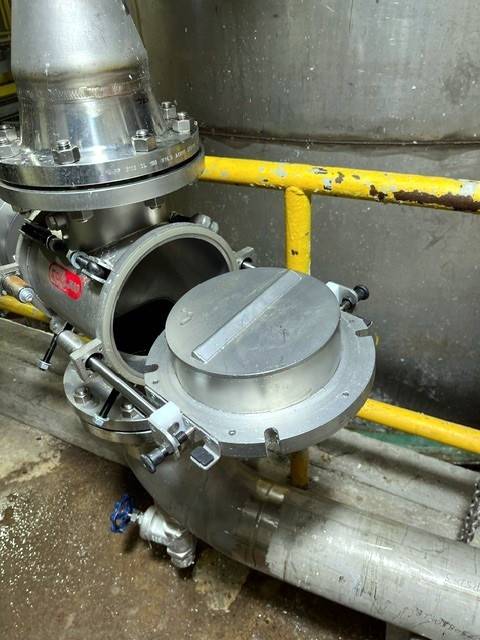

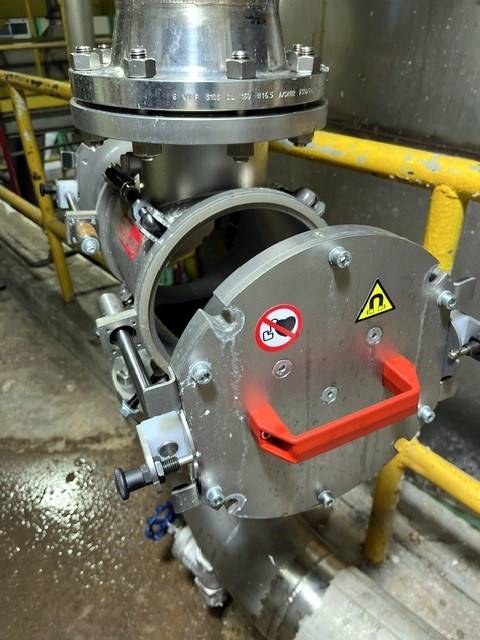

Magnetické dvere sú k telu separátora pripevnené na vodiacich tyčiach, ich vysunutie do strán a následné čistenie je rýchle, komfortné a bezpečné.

Ako sa doskový separátor čistí?

Čistenie doskového separátora je veľmi jednoduché:

  1. Uvoľnite skrutky zaisťujúce dvere s magnetmi.
  2. Dvere s magnetmi umiestnené na vodiacich tyčiach vysuňte do krajnej pozície.

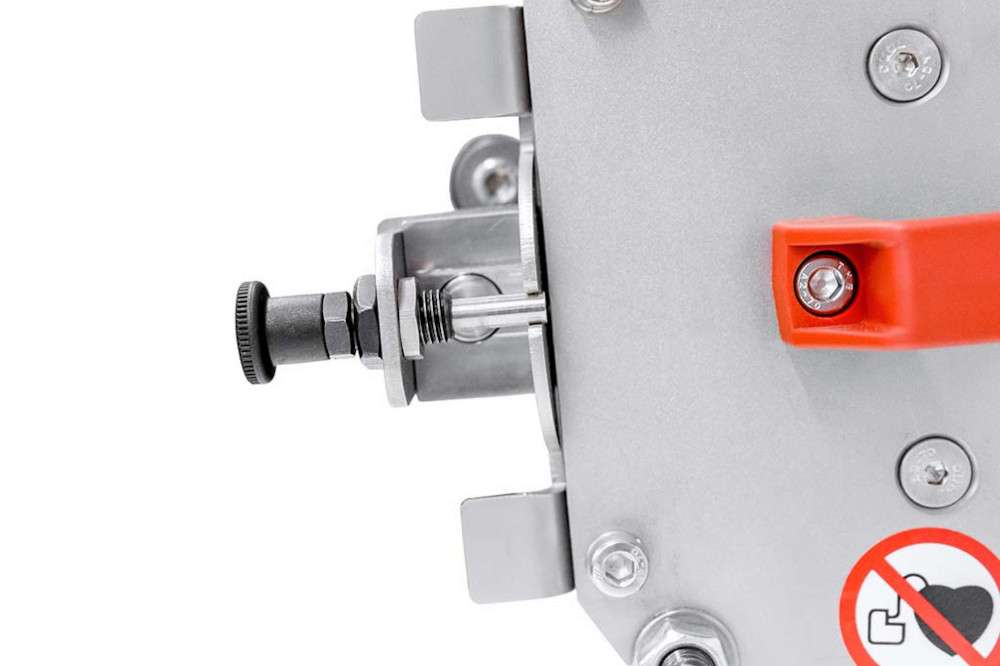

  3. Čapy, ktoré zaisťujú dvere odistite a otočte ich do horizontálnej polohy. V tejto polohe čapy opäť zaistite.

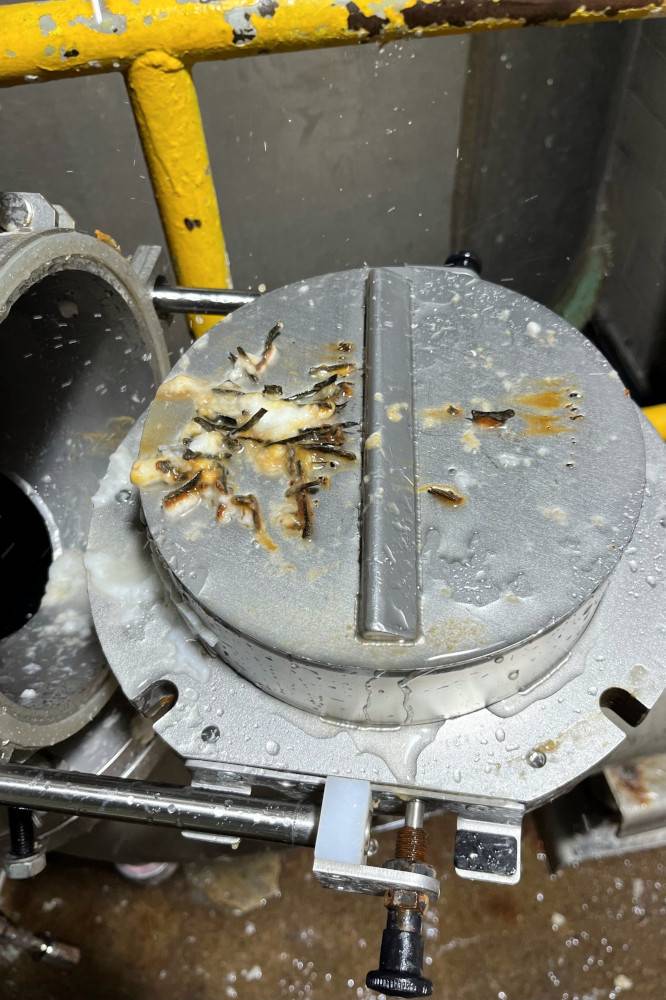

  4. Feromagnetické nečistoty zachytené na magnetickom jadre manuálne odstráňte.

Na odstránenie zachytených kontaminantov nepoužívajte kovové nástroje – mohlo by dôjsť k zraneniu!

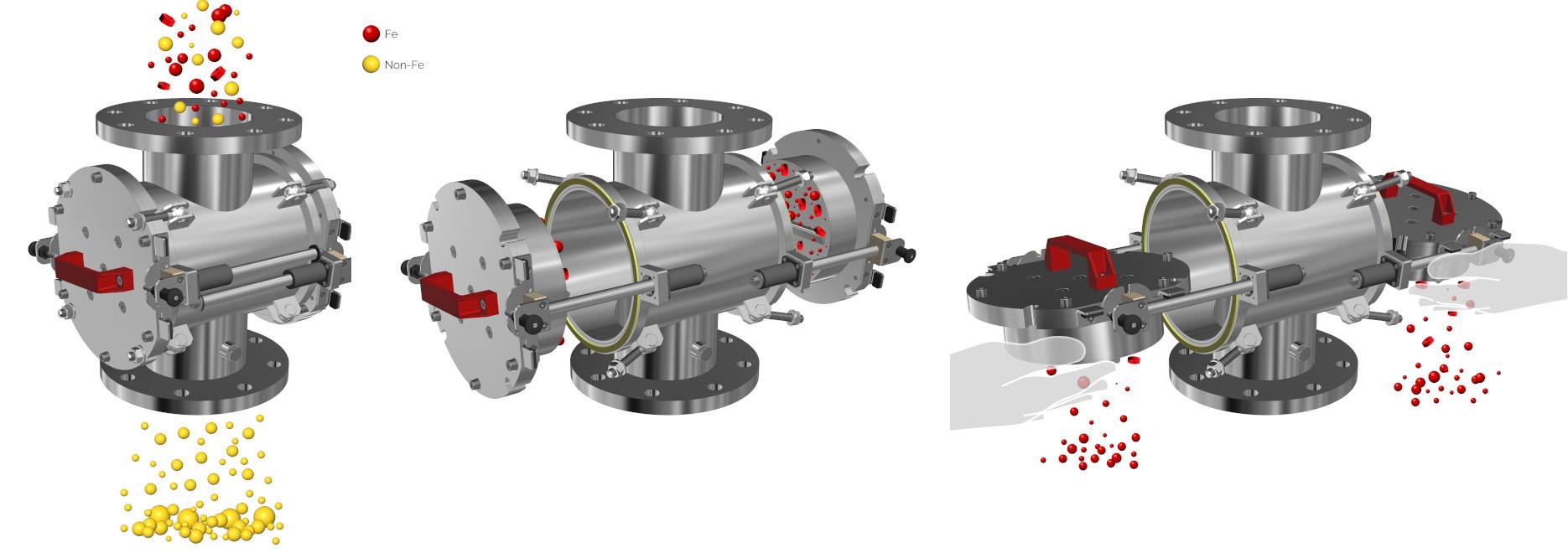

Čistenie magnetického separátora ML-P

Ako sa o vás postaráme?

O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.

1.
Prídeme

2.
Zameriame a a navrhneme

3.
Vyrobíme na mieru

4.
Nainštalujeme

5.
Sprevádzkujeme a zaškolíme

6.
Poskytneme autorizovaný servis

Na jaké potrubí se separátor připojí?

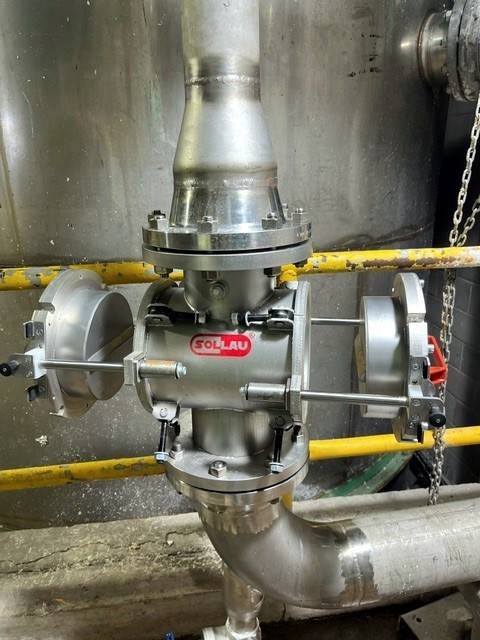

Štandardne vyrábame ML-P v pripojovacích priemeroch od 100 do 250 mm s odolnosťou do tlaku 10 barov. Tlakovú odolnosť, pripojovacie rozmery aj spôsob pripojenia na potrubný systém (príruba, skrutkové spojenie, špeciálne prípojky) môžeme upraviť podľa vašich potrieb.

Certifikát TESYDOSOLLAU – naše výrobky zvárajú skutoční profesionáli!

Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

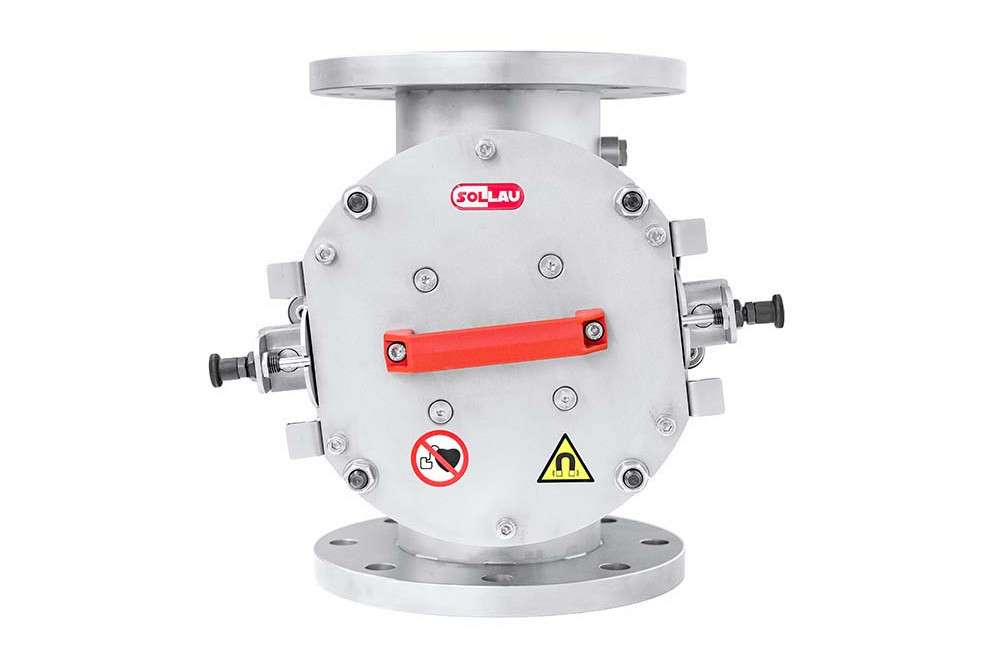

ML-P

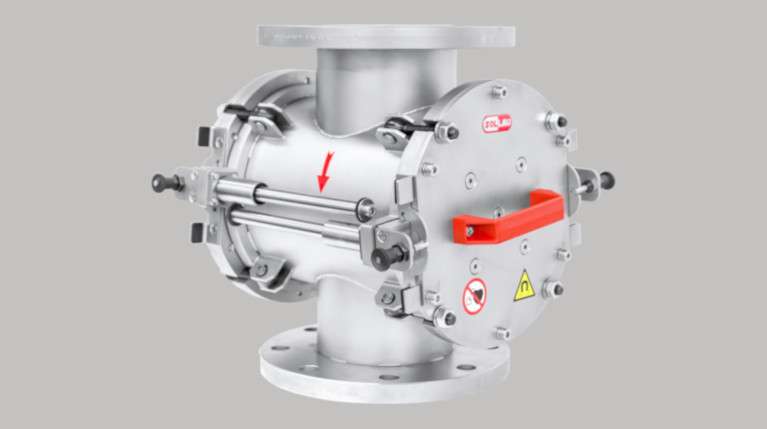

Doskový magnetický separátor do potrubia ML-P

  • vysoká odtrhová sila
  • odolné vyhotovenie kompletne z nehrdzavejúcej ocele
  • tlaková odolnosť do 10 barov
  • vhodné aj pre ťažšie priestupné materiály
  • manuálne čistenie
  • vertikálna aj horizontálna aplikácia

Je určený na separáciu feromagnetických častíc, ktoré sa nachádzajú v rýchlo prúdiacom (až 25 m/s) najmä tekutom (ale aj práškovom) horšie priestupnom materiáli.

VýrobekPrůměr vstupu/výstupu (mm)Datová karta
ML-P 100 N 100 zobrazit PDF
ML-P 150 N 150 zobrazit PDF
ML-P 200 N 200 zobrazit PDF
ML-P 250 N 250 zobrazit PDF
ML-P 300 N 300 zobrazit PDF
ML-P 350 N 350 zobrazit PDF

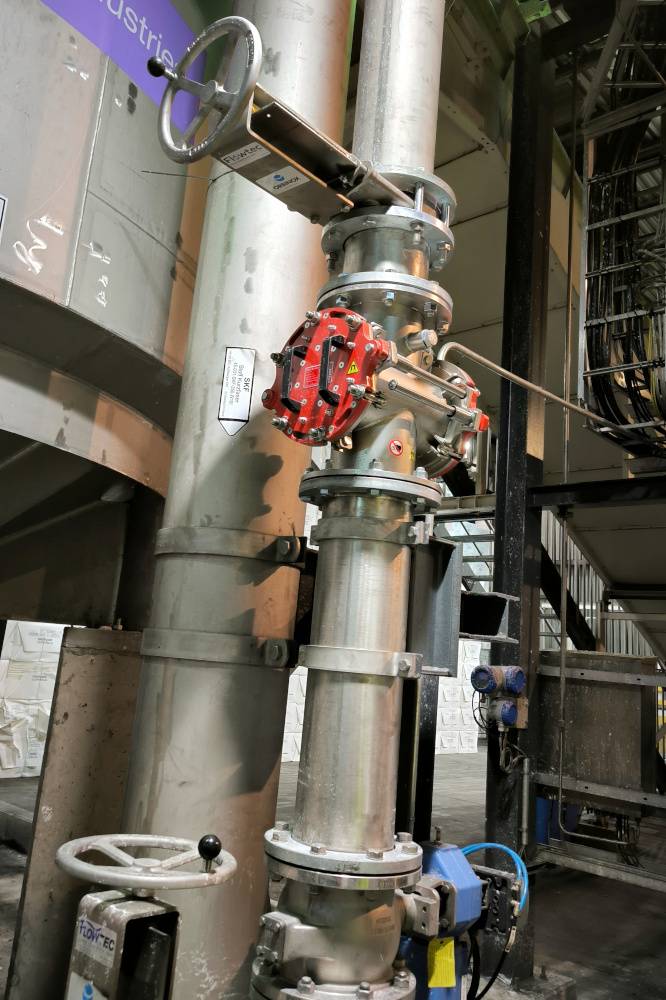

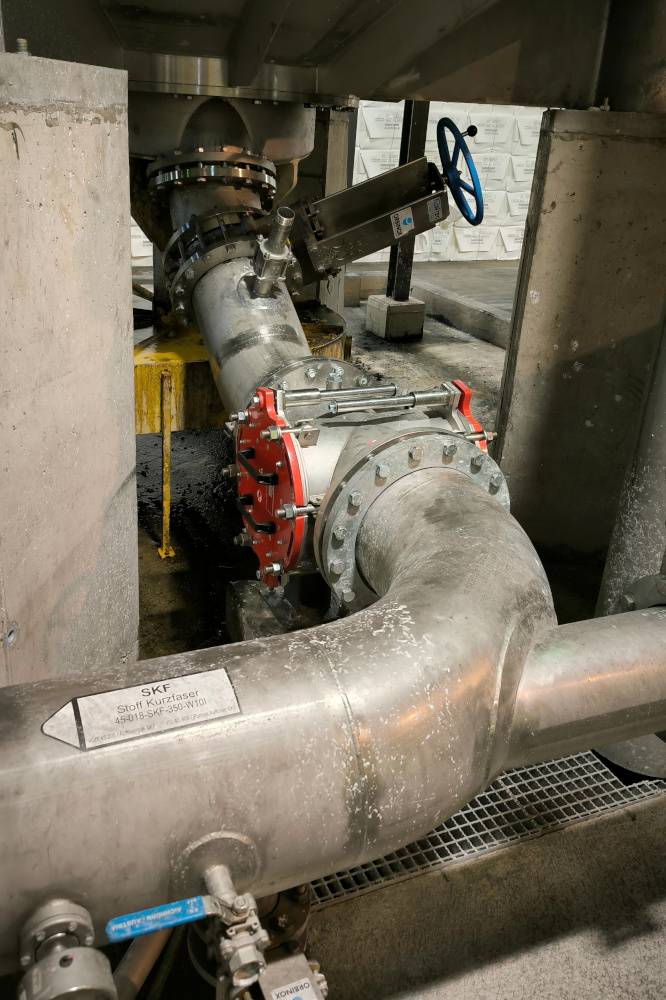

    V akých priemyselných odvetviach sa uplatní doskový magnetický separátor?

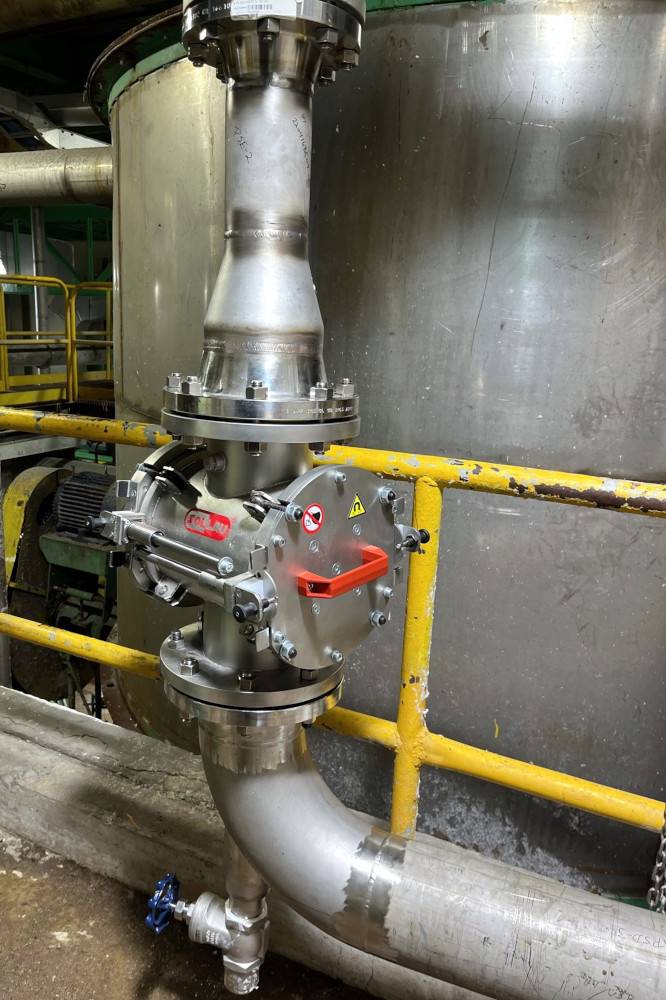

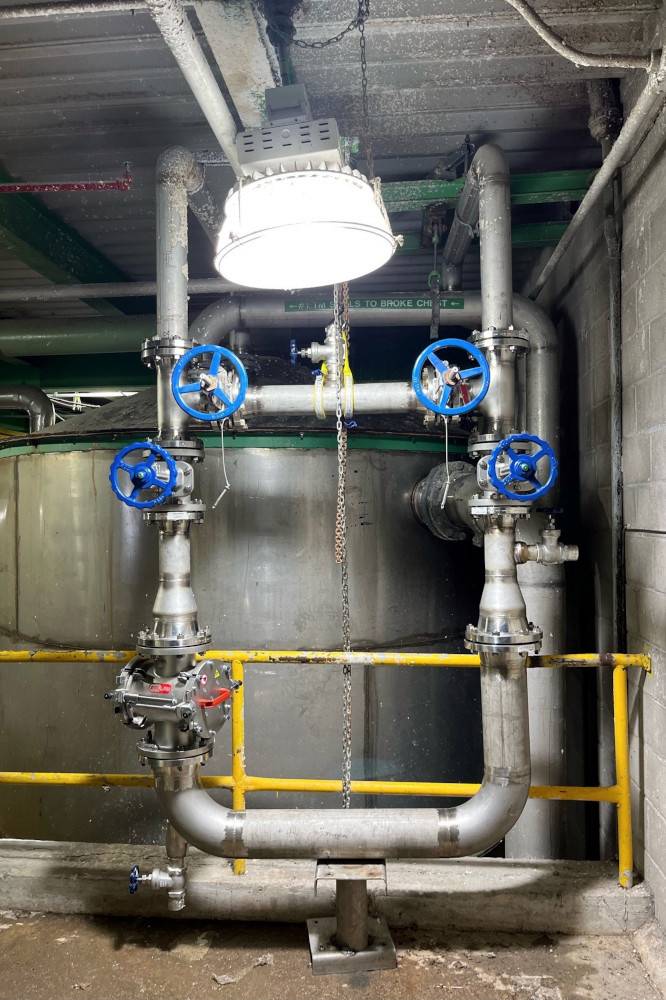

    Separátor do potrubného systému ML-P sa vyznačuje robustnou konštrukciou z nehrdzavejúcej ocele, vysokou účinnosťou separácie (vďaka neodýmovým magnetom), vysokou kapacitou (žiadne nežiaduce prekážky vnútri separátora nebránia priestupnosti prúdiaceho materiálu) a jednoduchou údržbou. Uplatní sa najmä v priemysle – papierňach a celulózkach, pretože si ľahko poradí s dlhými vláknami materiálu (ktoré sa zvyčajne vyskytujú v materiáloch spracovávaných v týchto odvetviach). Naopak, vzhľadom na relatívne veľkú vzdialenosť medzi magnetickými dvierkami nie je vhodný na čistenie materiálu vyžadujúce extrémnu účinnosť, napr. v potravinárstve.
