Doskový magnetický separátor nad sklz DND-SFX
Automatický magnetický doskový separátor nad sklz je unikátnym riešením na separáciu feromagnetických častíc, ktoré sa nachádzajú v prúde suchého či polotekutého materiálu s rôznou zrnitosťou. Kovové magnetické častice v zmesi dopravovanej sklzom alebo dopravným pásom zachytávajú silné magnety a priebežne ich automaticky vynášajú pomocou vynášacej dosky do bočných výsypiek.
Ako doskový magnetický separátor nad sklz funguje?
Intervaly čistenia magnetickej dosky možno individuálne nastaviť podľa typu čisteného výrobku a stupňa jeho znečistenia. Na čo najefektívnejšiu separáciu magnetických častíc je automatický magnetický doskový separátor vybavený výkonnými neodýmovými NdFeB magnetmi.

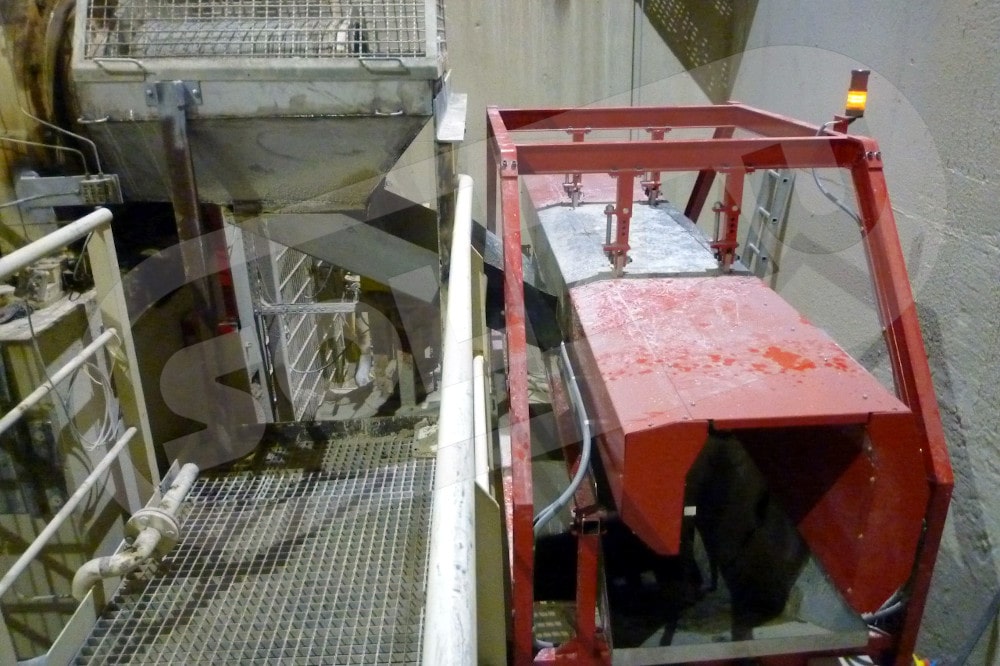

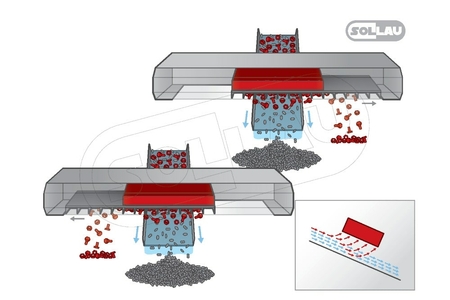

Základ automatického magnetického separátora nad sklz tvorí samonosná konštrukcia s magnetickou a vynášacou doskou, sklz z nehrdzavejúcej ocele a výsypkami na zachytené feromagnetické nečistoty. Magnetická doska je zavesená nad sklzom z nehrdzavejúcej ocele (eventuálne nad pásovým dopravníkom) a magnetické častice obsiahnuté v dopravovanom materiáli sa priebežne zachytávajú na vynášaciu dosku (nad ktorou sú umiestnené silné permanentné magnety). Zachytené magnetické nečistoty sa pomocou vynášacej dosky vo vopred určených intervaloch dopravujú do bočných výsypiek, pričom vyčistený materiál prúdi sklzom (alebo na dopravníku) na ďalšie spracovanie.
Ako sa čistí doskový separátor?

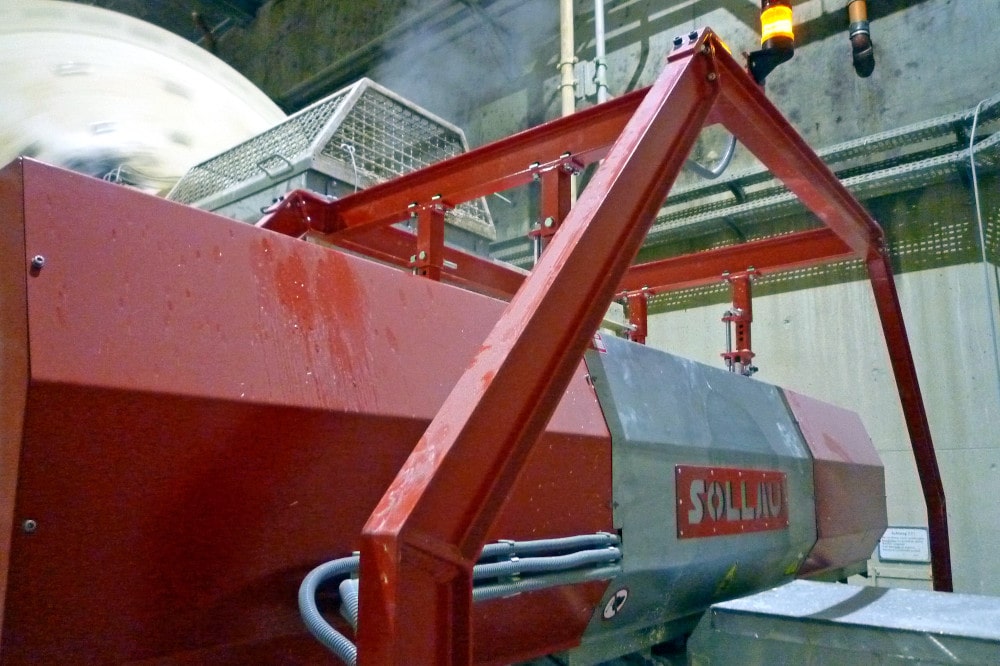

Automatické čistenie magnetického separátora zabezpečujú pneumatické prvky a plne programovateľná riadiaca jednotka. Kompaktná konštrukcia z nehrdzavejúcej ocele DIN 1.4301 zabezpečuje robustnú integráciu do existujúcich spracovateľských liniek a zároveň zaručuje vysokú odolnosť a dlhú životnosť celého systému.
Ďalšie výhody magnetického doskového separátora nad sklz
Vďaka úplne unikátnej konštrukcii automatického magnetického separátora nad sklz sa počas jeho používania nemusí prerušiť prevádzkový cyklus, takže nedochádza k prestojom. Ďalšou nespornou výhodou je skutočnosť, že čistený materiál neprichádza do priameho kontaktu s magnetickými jadrami ani vynášacou doskou, preto ani eventuálne vysoká abrazivita neohrozuje magnetický separátor či kontinuálnosť prevádzky.
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5
DND-SFX
- Veľká záchytná magnetická plocha
- Vysoká kapacita
- Magnetická indukcia 5 800 G
Je určen k separaci feromagnetických částic, které se nacházejí v proudu suchého či polotekutého materiálu o různé zrnitosti.
| Výrobok | Max. kapacita (t/h) | Pracovní šírka (mm) | Dátová karta |
|---|---|---|---|
| DND-SFX 500 | 30 | 500 | zobraziť PDF |
DND-SFX je navrhnutý pre materiál dopravovaný sklzom — zachytáva feromagnetické nečistoty zo suchého aj polotekutého materiálu rôznej zrnitosti bez prerušenia výrobného cyklu. DND-AC je určený primárne pre pásové dopravníky so suchým materiálom. DND-SFX je zároveň ekonomicky výhodnejšou alternatívou k bubnovým separátorom s vnútorným prietokom, ktoré sa používajú napríklad pri výrobe cementu, spracovaní rúd alebo drvení uhlia v tepelných elektrárňach.
Magnetická doska je zavesená nad nerezovým sklzom; zachytené feromagnetické nečistoty sa priebežne hromadia na vynášacej doske. V vopred nastavených časových intervaloch ich vynášacia doska prepraví do bočných výsypiek — tok materiálu pritom nie je prerušený. Čistiaci proces zabezpečujú pneumatické prvky riadené plne programovateľnou riadiacou jednotkou.
DND-SFX je osadený výhradne neodýmovými magnetmi NdFeB s indukciou 5 800 G, vďaka čomu zachytí feromagnetické častice od 0,5 mm. Silné magnetické pole zabraňuje strhávaniu zachytených nečistôt prúdiacim materiálom.
Áno — čistený materiál sa nedostáva do priameho kontaktu s magnetickými jadrami ani vynášacou doskou, a teda ani vysoká abrazívnosť neohrodzuje zariadenie ani kontinuitu prevádzky. Kompaktná konštrukcia je vyrobená z nerezovej ocele DIN 1.4301, ktorá zaručuje odolnosť voči chemicky agresívnym prostrediam a dlhú životnosť.
Intervaly čistenia možno individuálne nastaviť prostredníctvom plne programovateľnej riadiacej jednotky podľa typu spracovávaného materiálu a stupňa jeho znečistenia. Táto flexibilita umožňuje optimalizovať účinnosť separácie pre konkrétne prevádzkové podmienky.

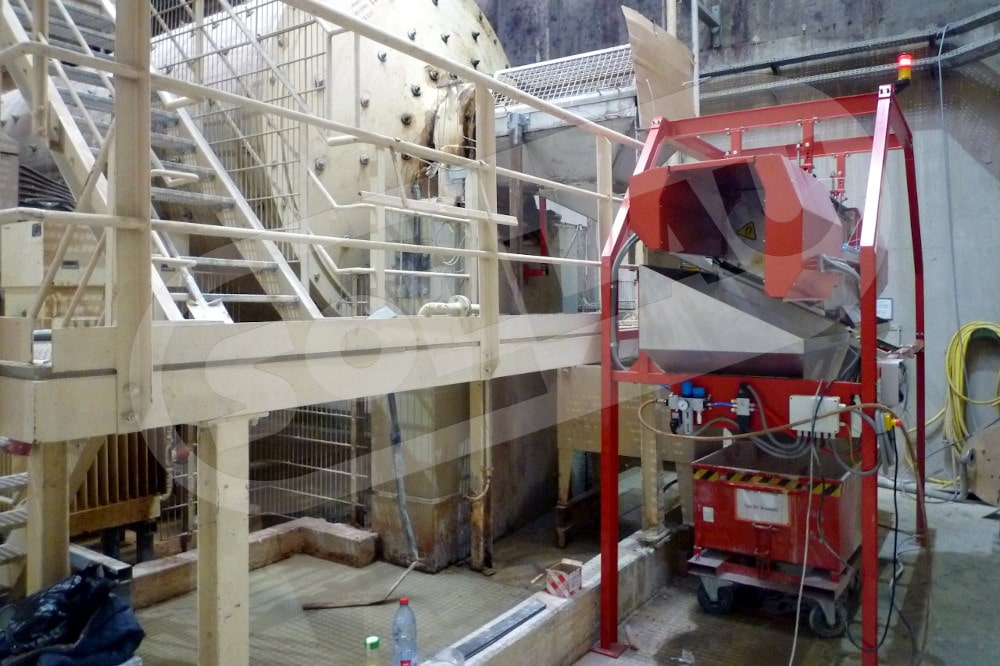

DND-SFX nachádza uplatnenie najmä v cementárňach a vápenkách, keramickom a sklárskom priemysle a v tepelných elektrárňach — teda v prevádzkach, kde sa materiál dopravuje po sklzoch alebo kde dochádza k spracovaniu materiálu z guľových mlynov. Hodí sa všade tam, kde je potrebná spoľahlivá automatická separácia bez prestojov výroby.
Štandardne vyrábame DND-SFX 500 s pracovnou šírkou 500 mm a maximálnou kapacitou 30 t/h. Rozmery aj celkové prevedenie separátora sme schopní prispôsobiť konkrétnym požiadavkám prevádzky — poskytneme vám podporu od zamerania až po inštaláciu a zaškolenie. Na zariadenie poskytujeme záruku až 10 rokov.
V akých priemyselných odvetviach sa uplatní magnetický separátor?
Automatický magnetický separátor nad sklz je vyváženou alternatívou k drahým bubnovým separátorom s vnútorným prietokom, ktoré sa používajú najmä pri čistení prúdu materiálu z guľových mlynov (výroba cementu, spracovanie rúd, drvenie uhlia v tepelných elektrárňach), výroba penového skla a pod.
