ODBOR POUŽITIA – AUTOMOBILOVÝ PRIEMYSEL

Automobilový priemysel zahŕňa lisovne a karosárne, lakovne, obrábanie motorov a prevodoviek, vstrekovne plastov, výrobu pneumatík, zlievarne a novo aj výrobu batérií pre elektromobily. Všetky tieto prevádzky spája jediný nepriateľ: kovová kontaminácia, ktorá spôsobuje defekty laku, poškodené nástroje aj skraty batériových článkov.

Vedeli ste, že…? V katódových materiáloch lítiových batérií sa obsah magnetických nečistôt stráži na úrovni miliardtín – bežným pracovným limitom je menej ako 50 ppb. Jediná železná mikročastica sa totiž môže na anóde vylúčiť ako dendrit, prederaviť separátor článku a spôsobiť vnútorný skrat.

Zavedenie magnetického separátora do výrobného procesu v automobilovom priemysle pomáha výrazne zlepšiť kvalitu výsledného produktu, chrániť strojné vybavenie a znížiť počet kvalitatívnych reklamácií. To má pozitívny dopad na ziskovosť a efektivitu výroby.

KDE V AUTOMOBILOVOM PRIEMYSLE NÁJDETE NAŠE MAGNETICKÉ SEPARÁTORY?

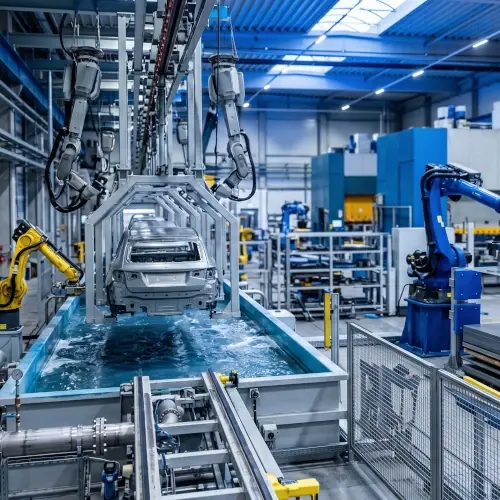

Lakovne – predúprava karosérií a kataforéza (KTL)

V kúpeľoch odmastenia, fosfátovania, oplachov a kataforézneho lakovania (KTL/e-coat) cirkulujú zvarové guličky z karosárne, brúsny prach a oter z dopravníkov. Železo priľne na karosériu a vytvorí kráter alebo zrno v laku – nasleduje brúsenie a prelakovanie. Bariérové a odstredivkové filtre sa jemným železom rýchlo zanášajú a vyžadujú odstávky.

V lakovniach sa najčastejšie používajú tieto zariadenia:

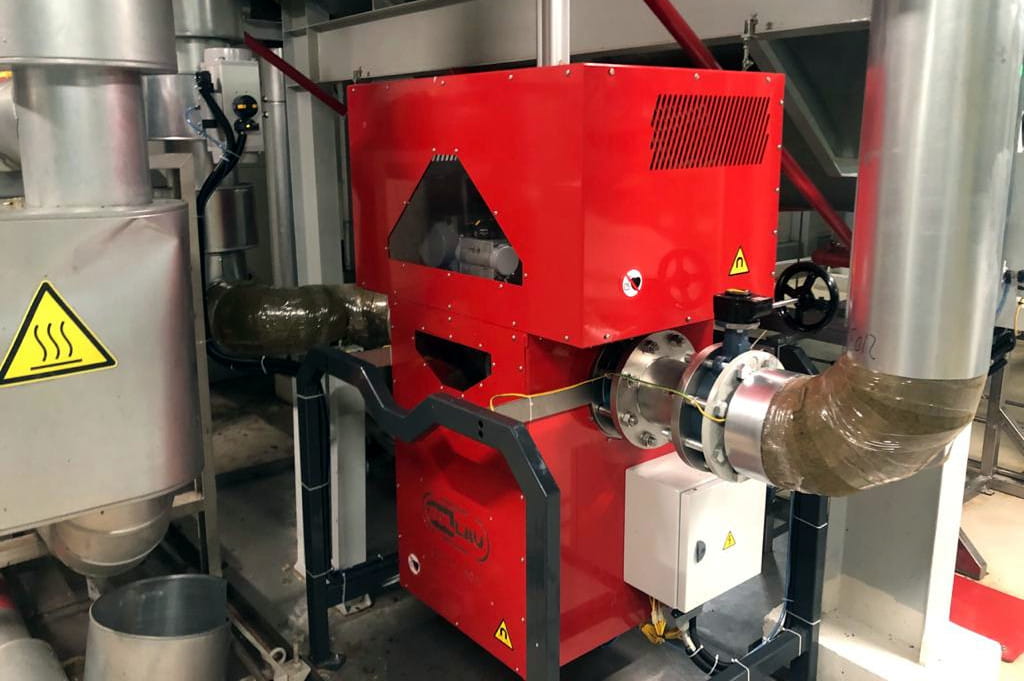

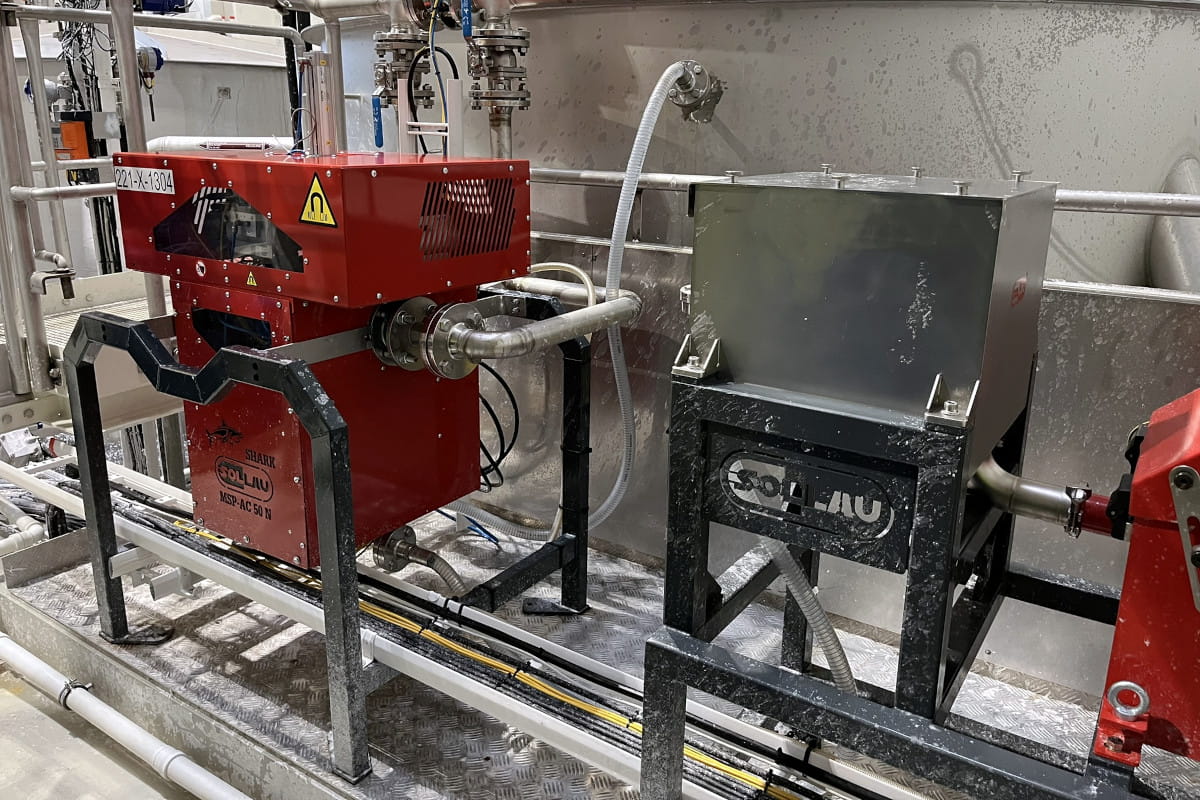

Prietokový separátor MSP-AC s automatickým čistením bez prerušenia prevádzky sa zaraďuje do cirkulačných okruhov jednotlivých kúpeľov (bypass alebo hlavná vetva) – ideálny pre 24/7 lakovaciu linku s napojením na jej riadenie.

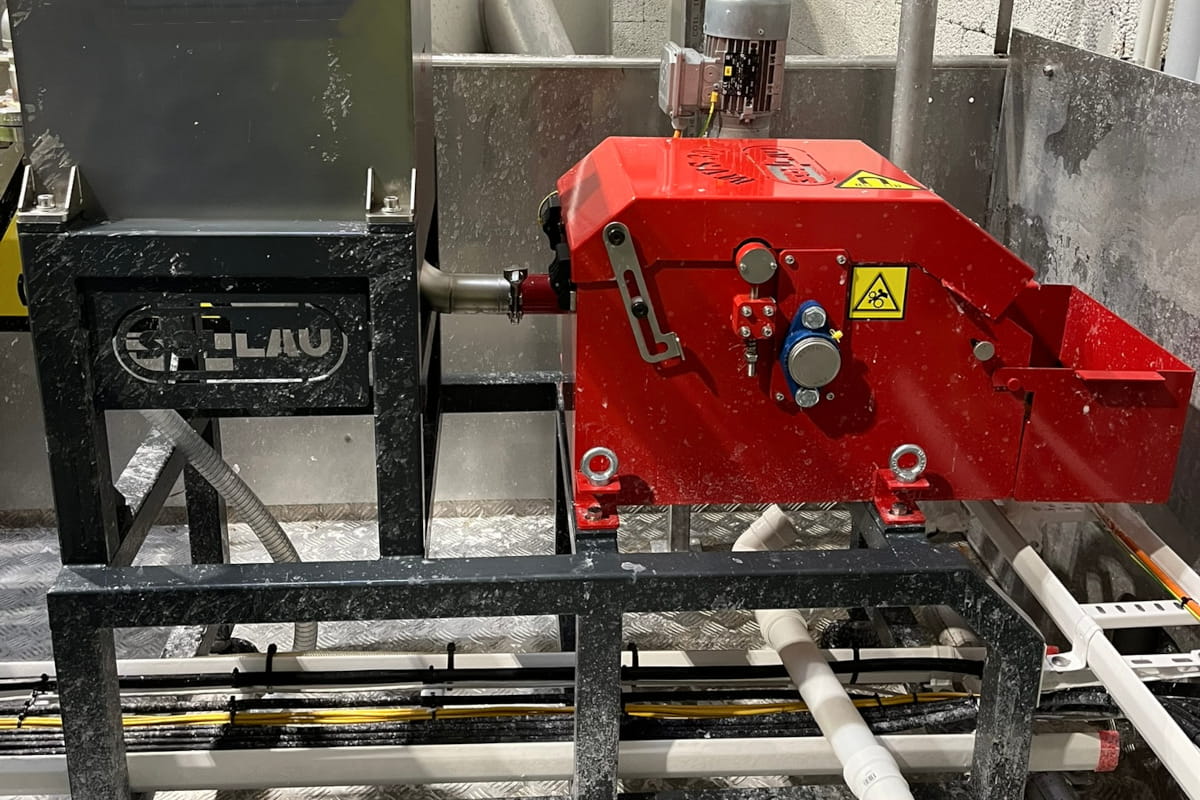

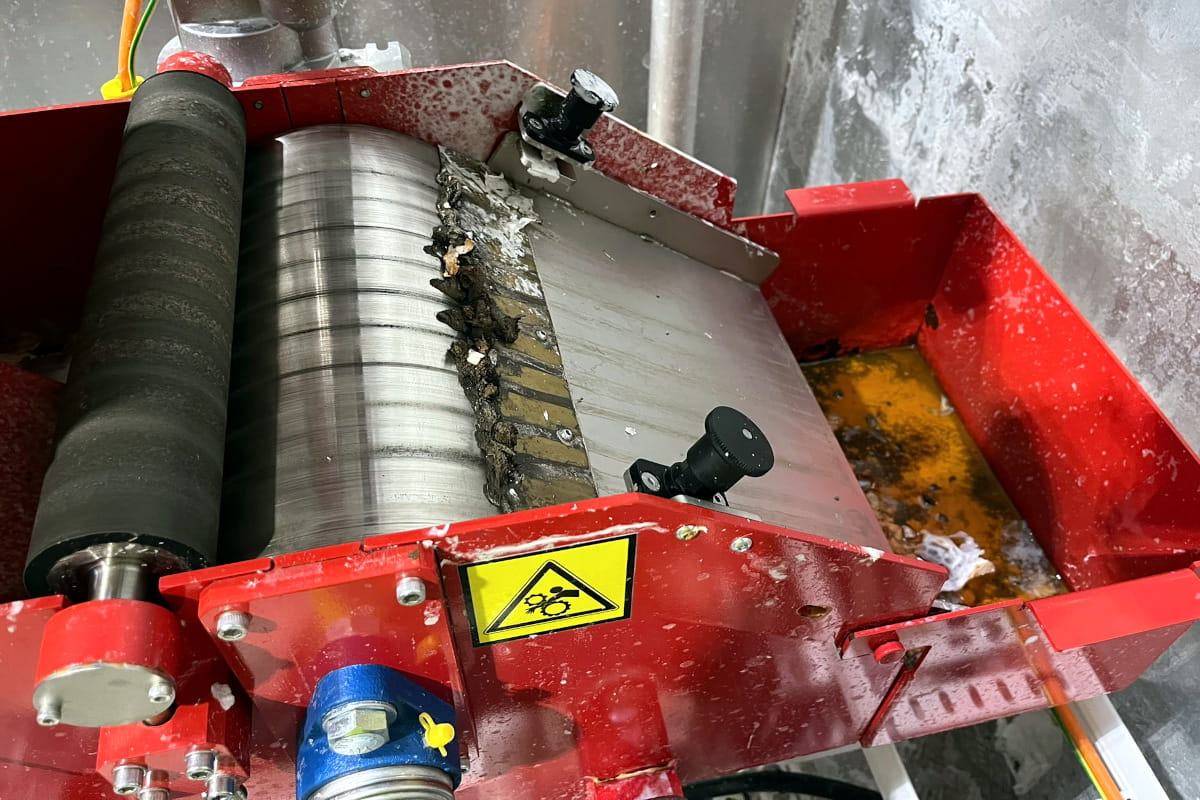

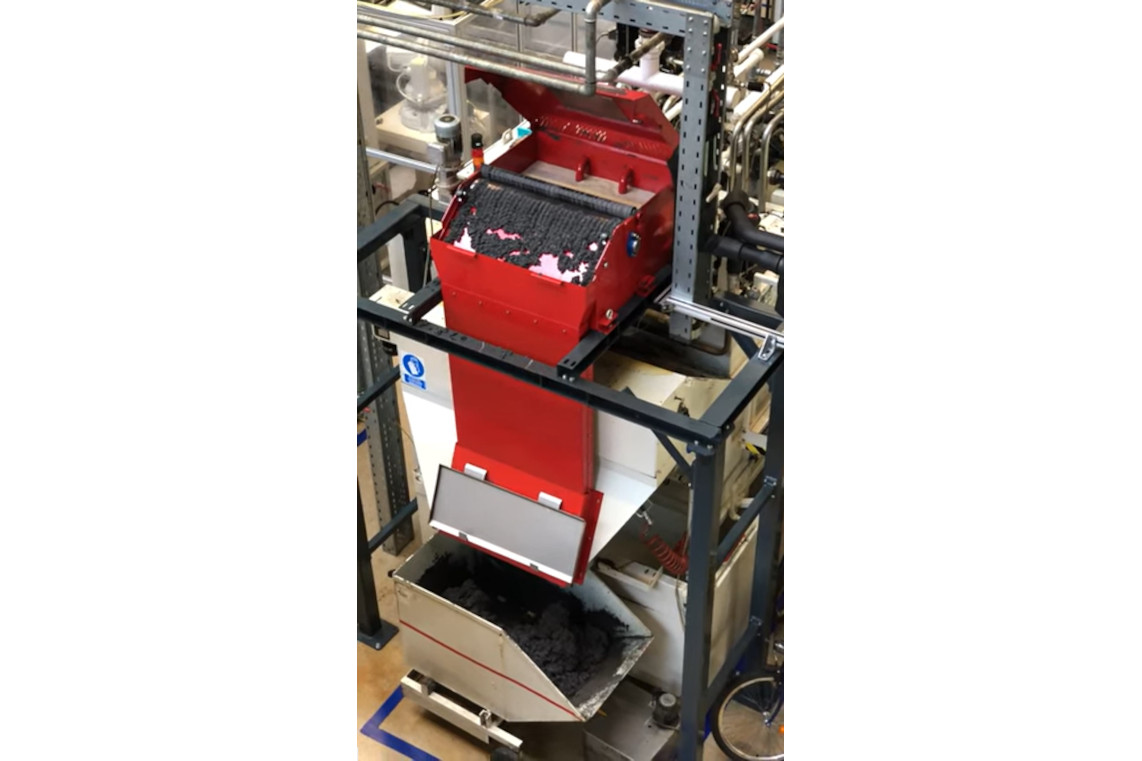

Vynášacie valce MVS pracujú ako druhý stupeň separácie – respektíve ako separácia odpadového materiálu z magnetického filtra MSP-AC. Zachytené kovové nečistoty spolu s oplachovým médiom sú ešte prečistené v separačnej nádobe. To vedie k tomu, že sú zachytené iba kovové kontaminanty a oplachovú kvapalinu je možné použiť opakovane. Odpadajú náklady na ekologickú likvidáciu kontaminantov.

Výhody prietokových separátorov MSP-AC:

• Automatické čistenie bez zastavenia linky – vhodné pre nepretržitú prevádzku lakovne
• Záchyt feromagnetických častíc od 1 µm, žiadne spotrebné filtre
• Integrácia do riadiaceho systému automatizovanej linky

Lisovne plechov a karosárne

Naolejované prístrihy plechov sa v stohoch zlepujú – zakladač alebo robot potom odoberie dva plechy naraz a double blanking zničí lisovací nástroj v hodnote miliónov. Druhou výzvou je plynulý odvod mastných výliskov a odstrižkov od lisov.

V lisovniach sa najčastejšie používajú tieto zariadenia:

Magnetický čerič plechov MC sa montuje po stranách stohu pri lise alebo robotickom zakladači: indukuje v susedných plechoch rovnakú polaritu, plechy sa odpudzujú a „roztvoria", takže sa odoberá vždy len vrchný kus. Feritové modely zvládajú plechy do 3 mm a stohy do výšky 530 mm, pre hrubšie a naolejované plechy dodávame neodýmové vyhotovenie. V našej prípadovej štúdii oddeľuje čerič MC-F 330 leštené plechy 0,3–0,8 mm v úplne automatizovanej prevádzke s vákuovým manipulátorom.

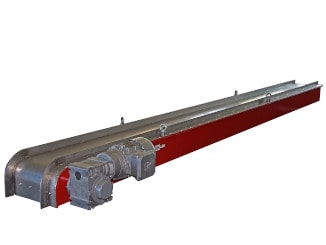

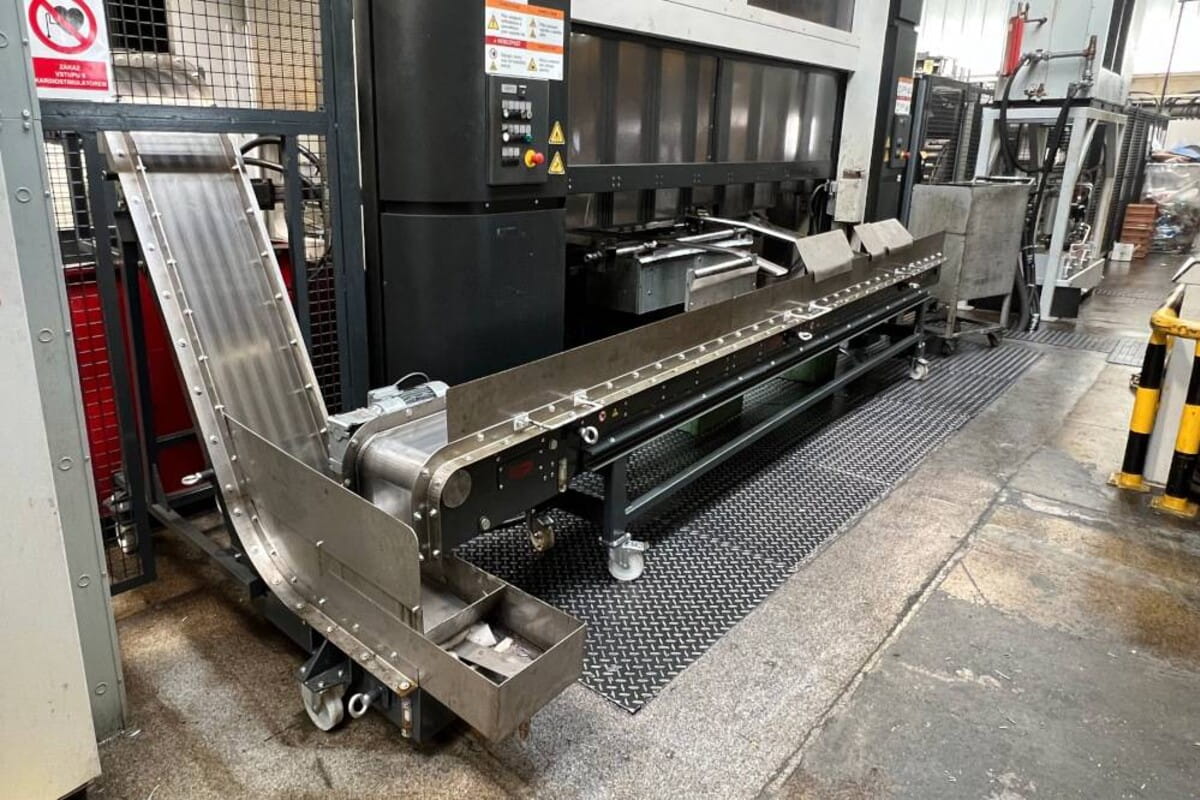

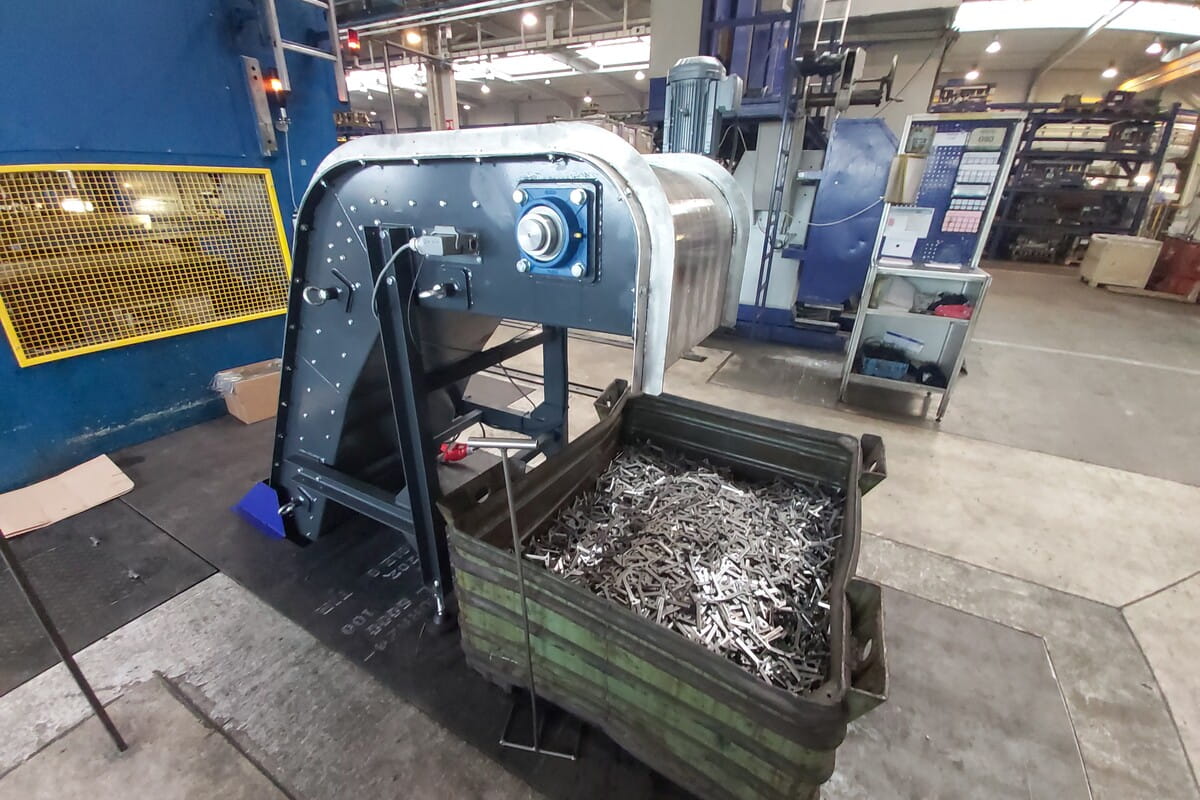

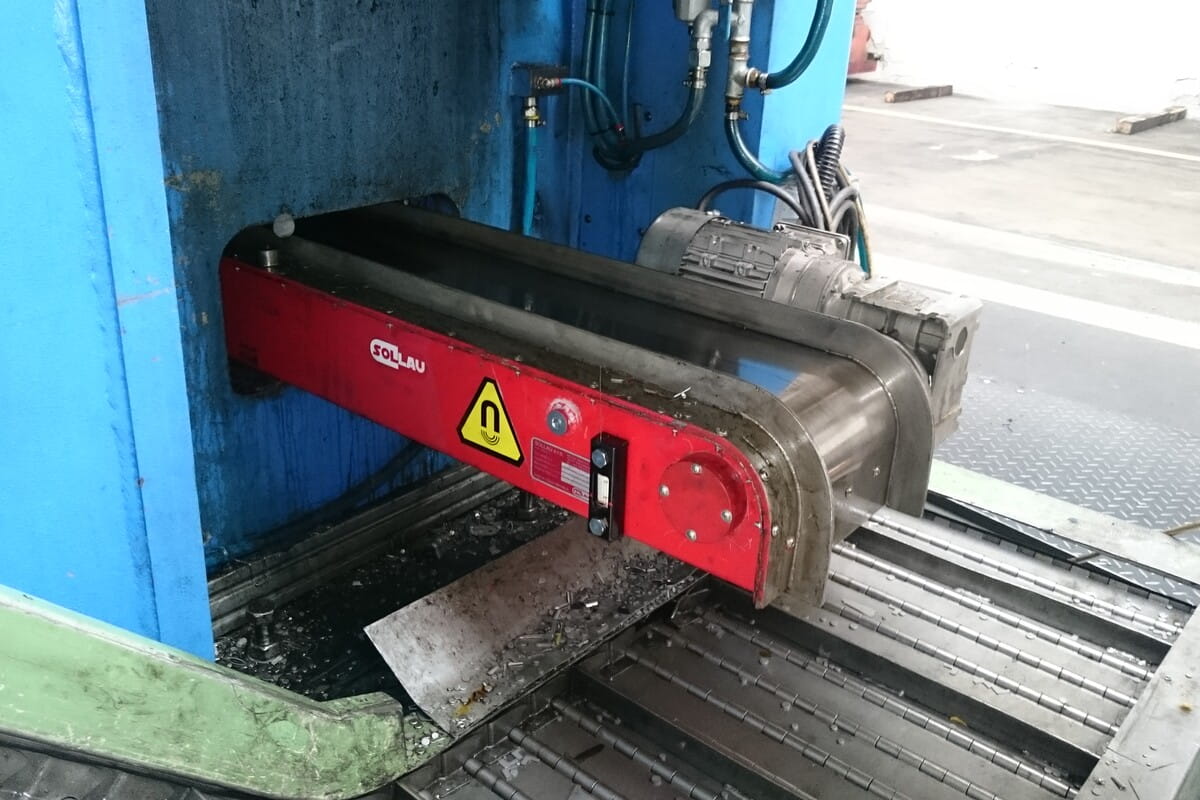

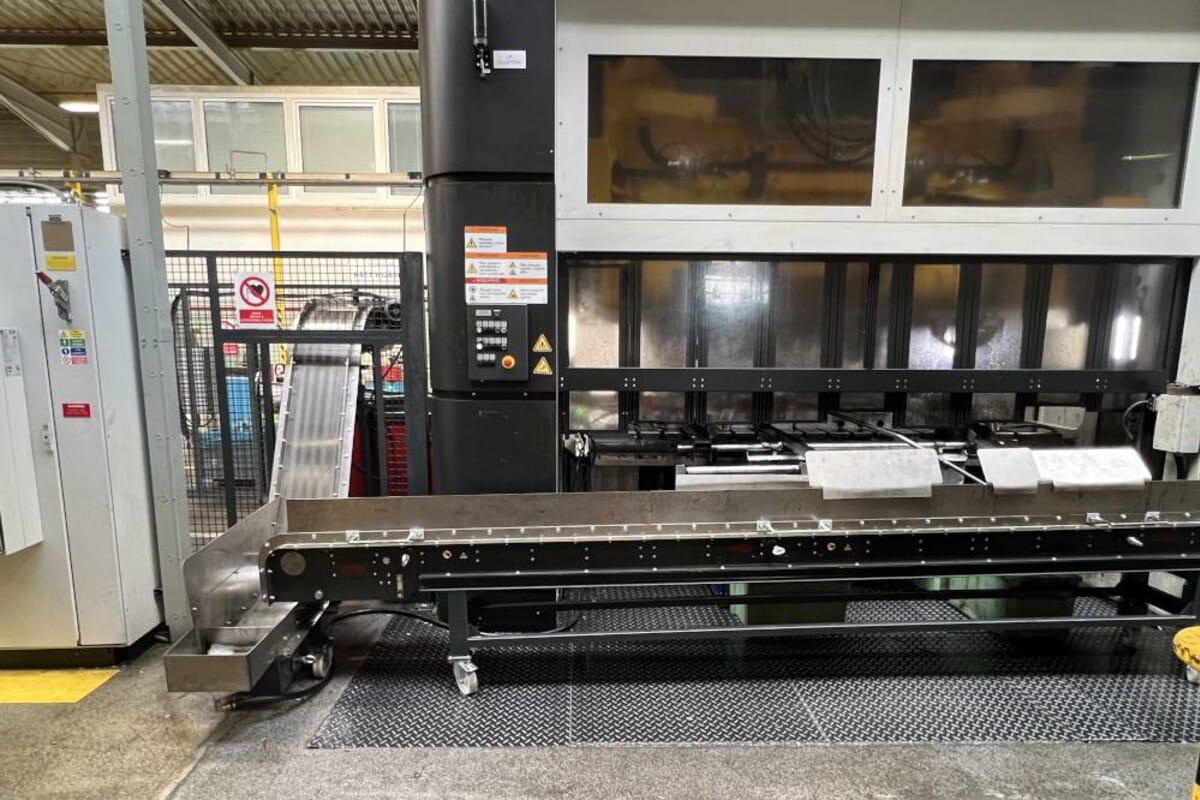

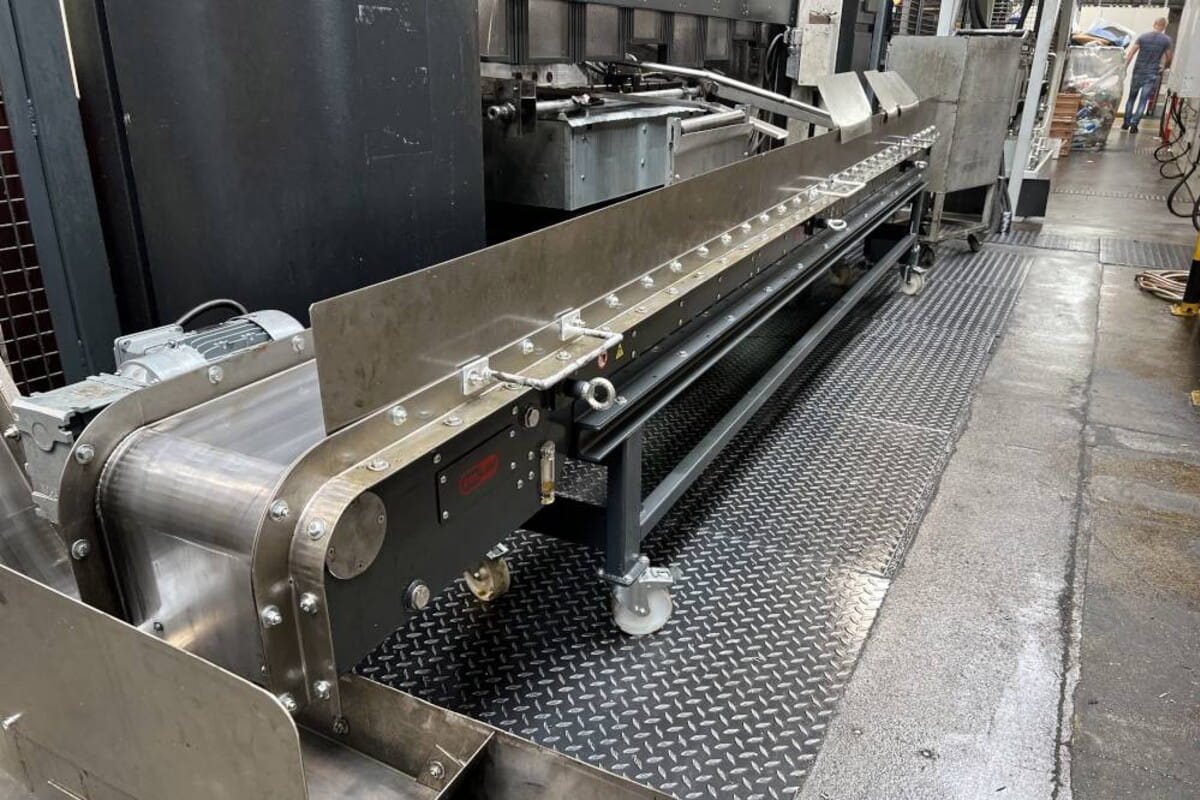

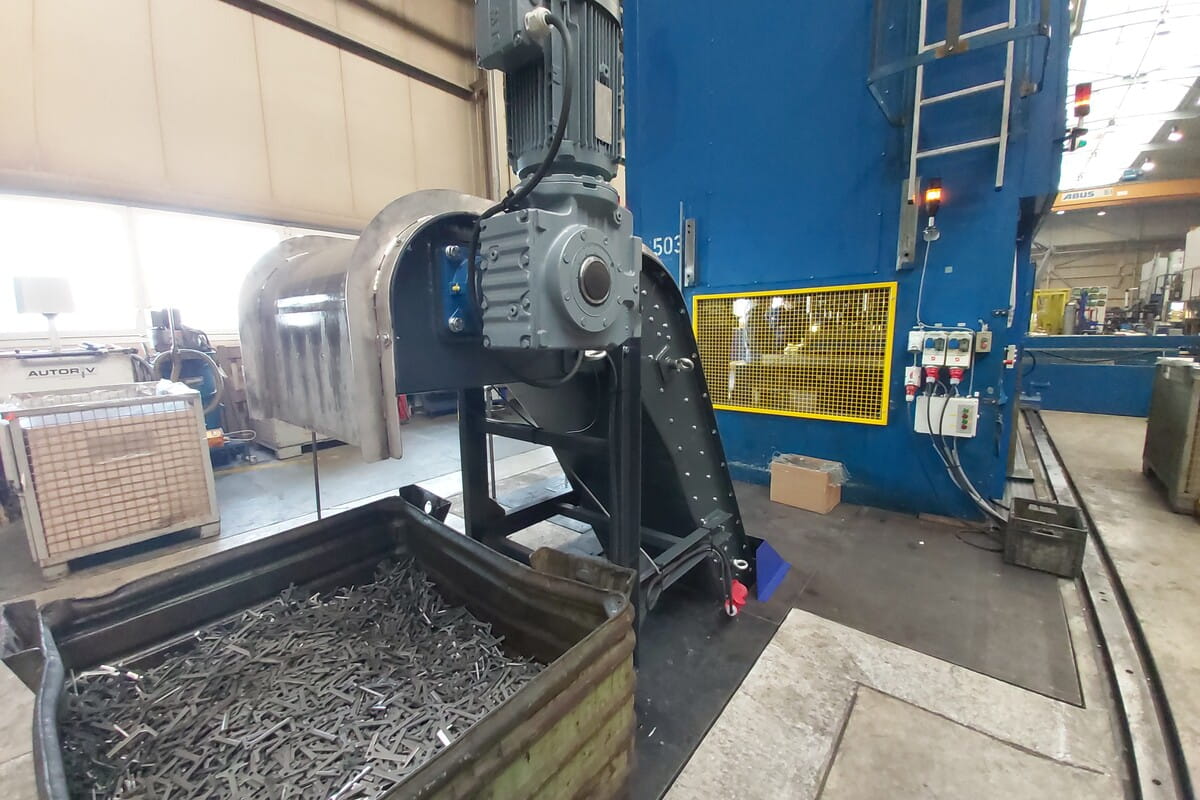

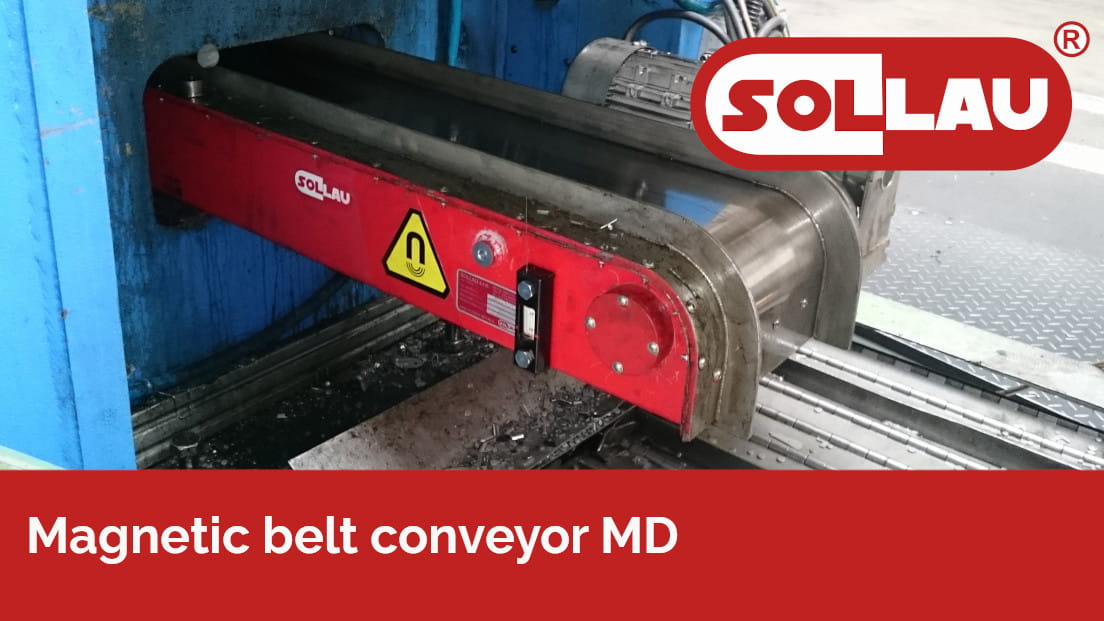

Výlisky a odpad od lisu odvádza magnetický dopravník MD – mastné diely drží magnetickým poľom, takže sa nešmýkajú ani v strmom stúpaní. V našej realizácii dopravuje sústava rovného a lomeného dopravníka výlisky pri takte lisu 45–60 ks/min, je mobilná medzi lismi a zbiera emulziu, ktorú vracia späť do lisu. Manipuláciu so zväzkami plechov a výliskami urýchľujú bremenové magnety.

Double blanking = zničený lisovací nástroj a stojaca linka!

Obrábanie motorov, prevodoviek a podvozkových dielov

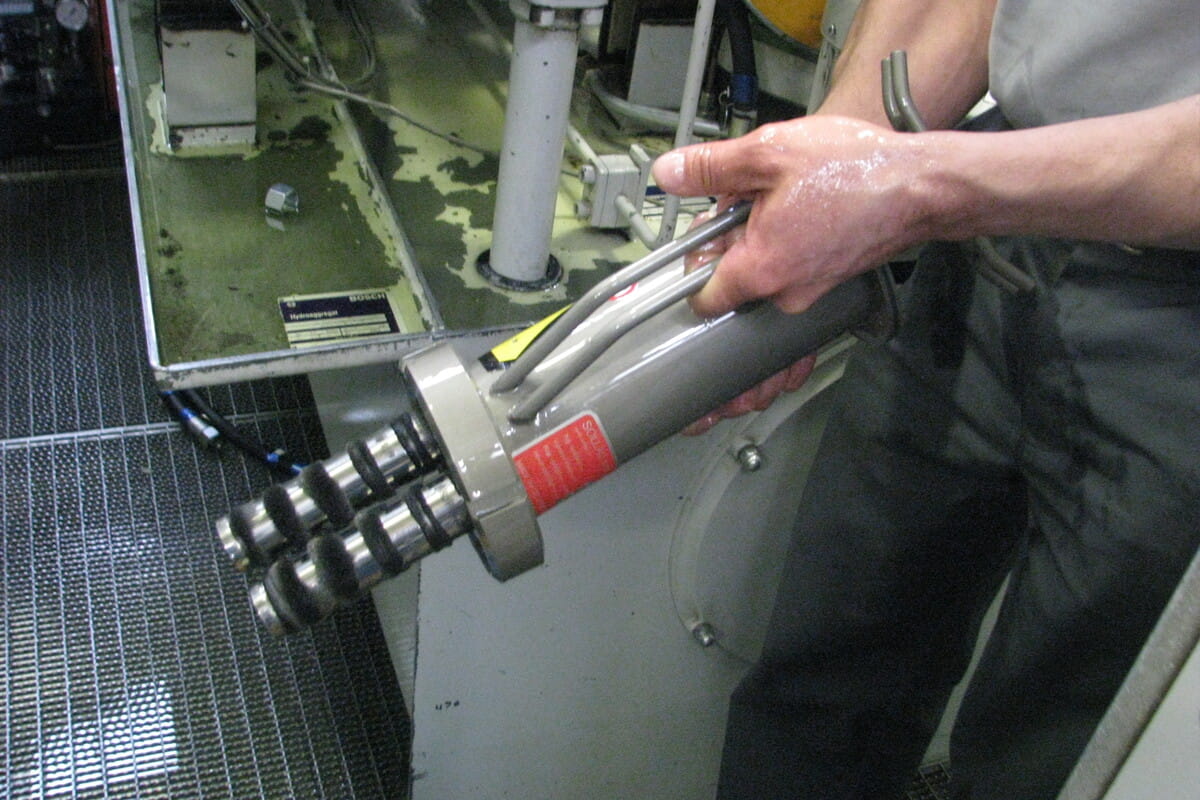

CNC obrábanie blokov motorov, hláv valcov a prevodoviek generuje jemný trieskový a brúsny oter v chladiacich emulziách a rezných olejoch. Ten ničí čerpadlá a trysky, skracuje životnosť nástrojov a znižuje kvalitu obrábania.

Pri obrábaní sa najčastejšie používajú tieto zariadenia:

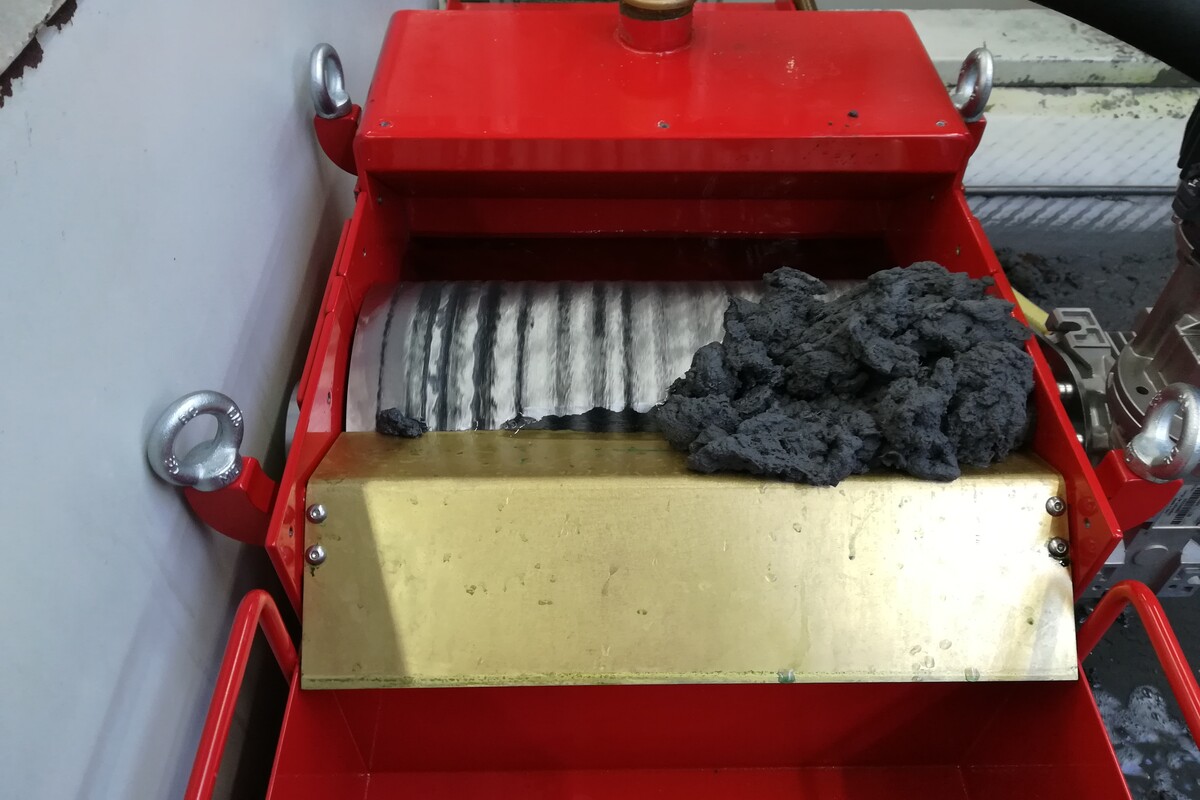

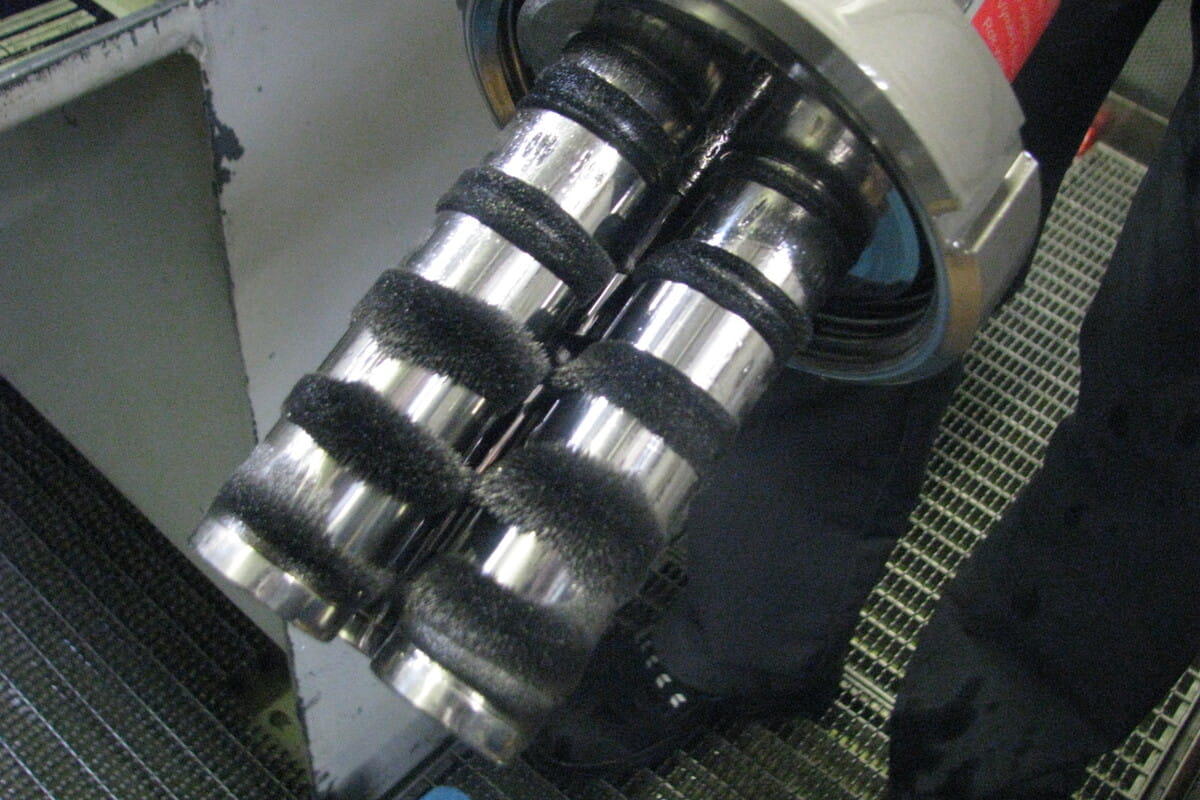

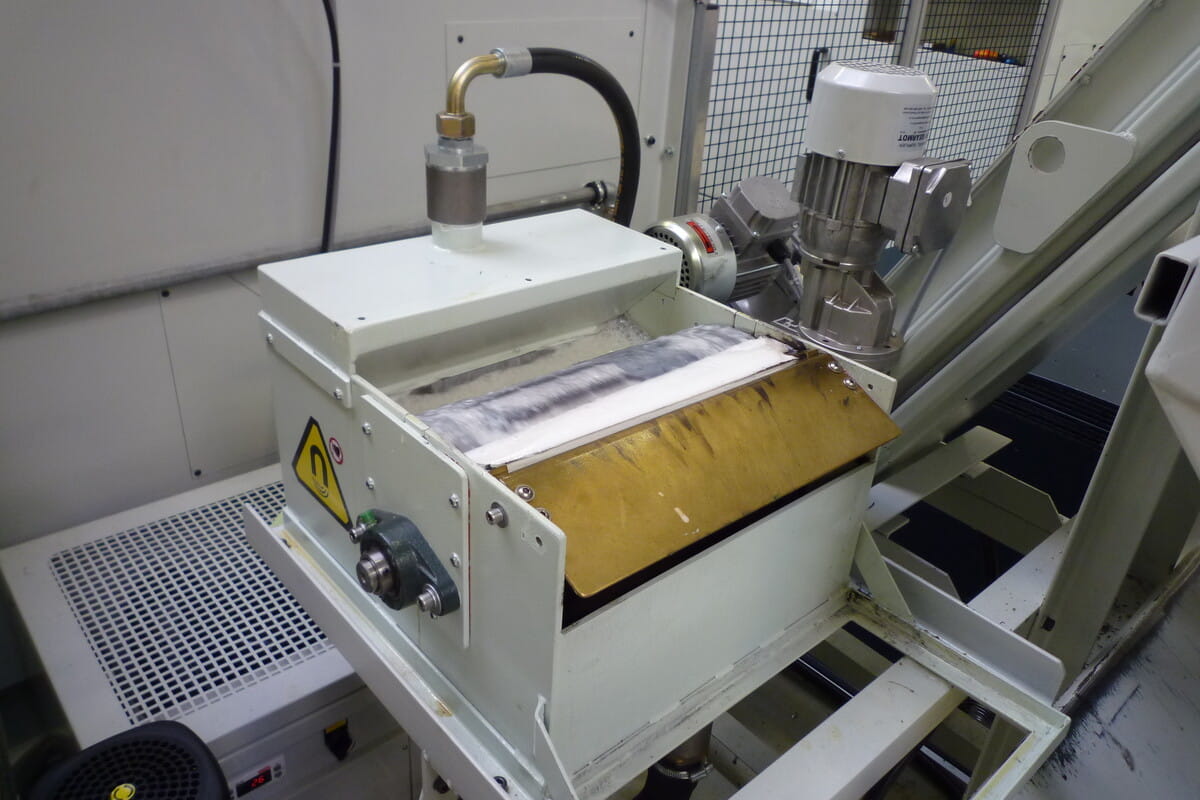

Vynášací valec MVS sa inštaluje k nádrži chladiacej kvapaliny obrábacieho stroja a kontinuálne bez obsluhy vynáša zachytené častice do zbernej nádoby; prietokové separátory patria do okruhov centrálneho hospodárstva kvapalín.

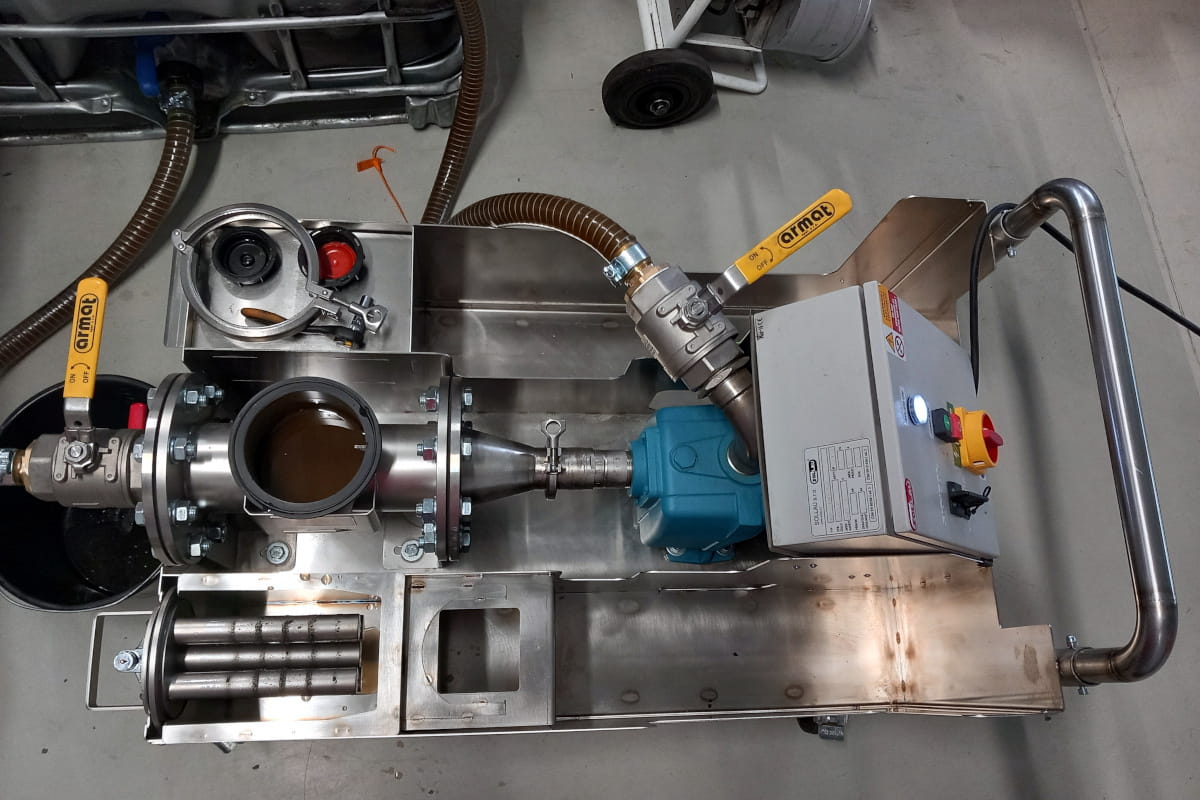

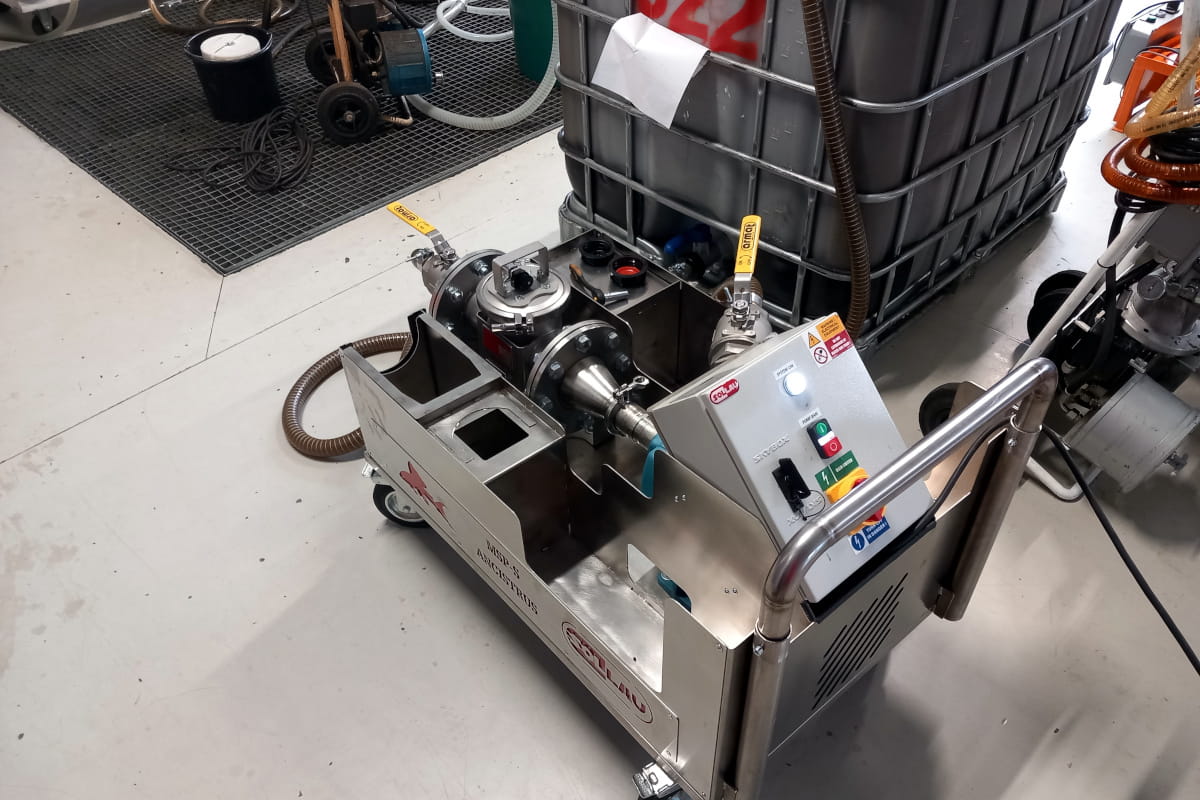

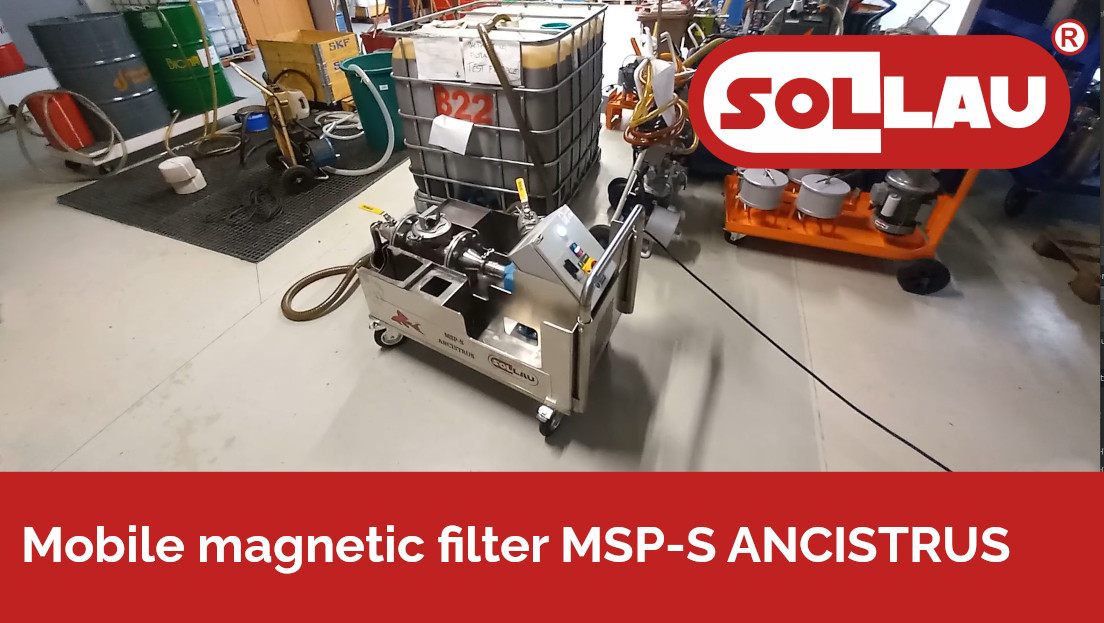

MSP-S ANCISTRUS je mobilný prietokový magnetický filter s neodýmovými magnetmi (16 000 G na jadre), čerpadlom a rýchlospojkami, určený na záchyt feromagnetických častíc už od 1 mikrónu zo strojárskych olejov a emulzií. Jednoducho ho pripojíte k stroju alebo jeho nádrži a kvapalinu vyčistíte. Predlžuje životnosť rezných, brúsnych a chladiacich kvapalín pri obrábaní komponentov, čím znižuje náklady na ich nákup aj ekologickú likvidáciu, zlepšuje povrch opracovávaných dielov a predlžuje životnosť nástrojov – to všetko bez výrobných prestojov, pretože okruhy je možné čistiť aj mimo prevádzky.

Výsledky z praxe: predĺženie životnosti emulzie o 38 % a vnútorne chladených vrtákov o 72 % – návratnosť investície v rámci mesiacov.

Vstrekovne plastov pre automotive

Nárazníky, interiérové panely a svetlomety sa vstrekujú z granulátov a recyklátov, kde každá kovová častica znamená poškodenú formu alebo chybný diel. Skrytým rizikom sú aj temperačné okruhy foriem, ktoré zanáša hrdza.

Vo vstrekovniach sa najčastejšie používajú tieto zariadenia:

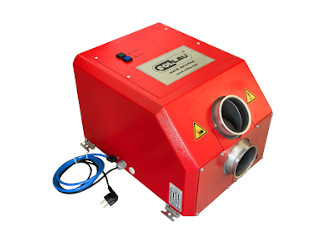

Separátory TM (neodým, 9 000 G na jadre) a hviezdice SM sa vkladajú priamo do násypiek vstrekolisov; mobilná jednotka MSU (magnet + prepadový detektor) obslúži viac strojov.

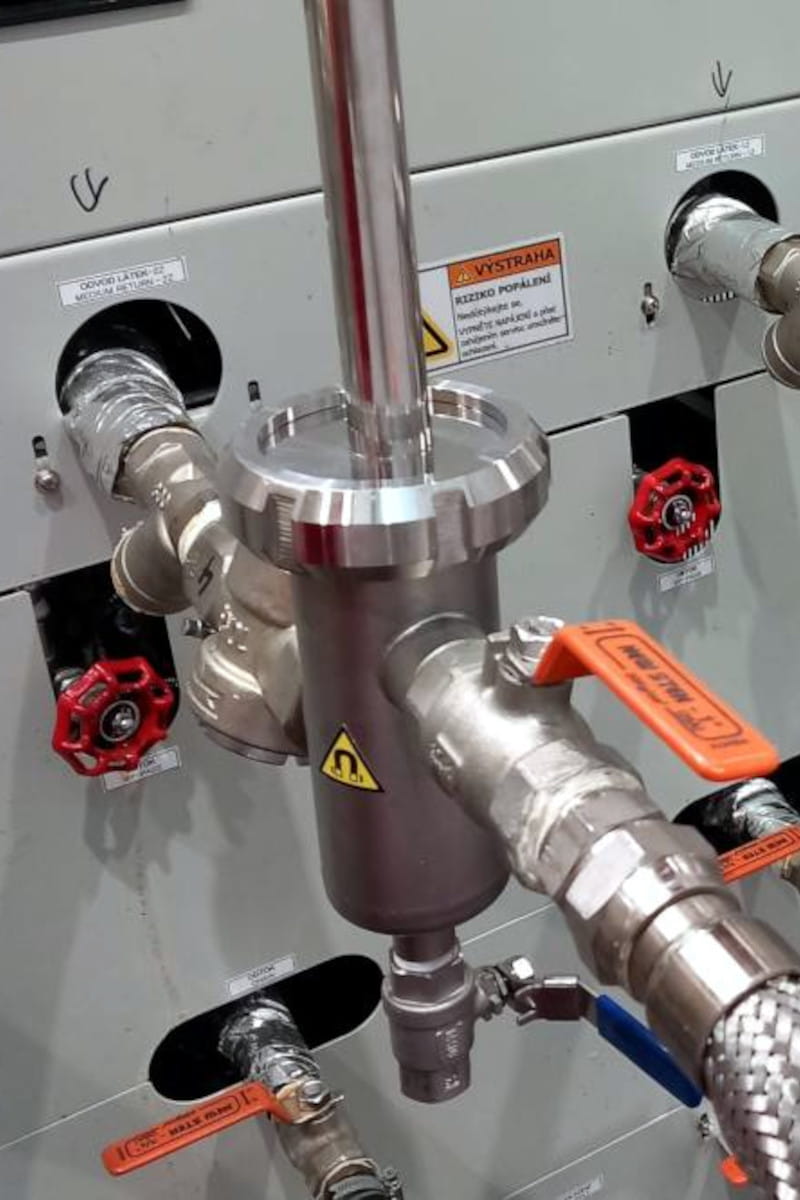

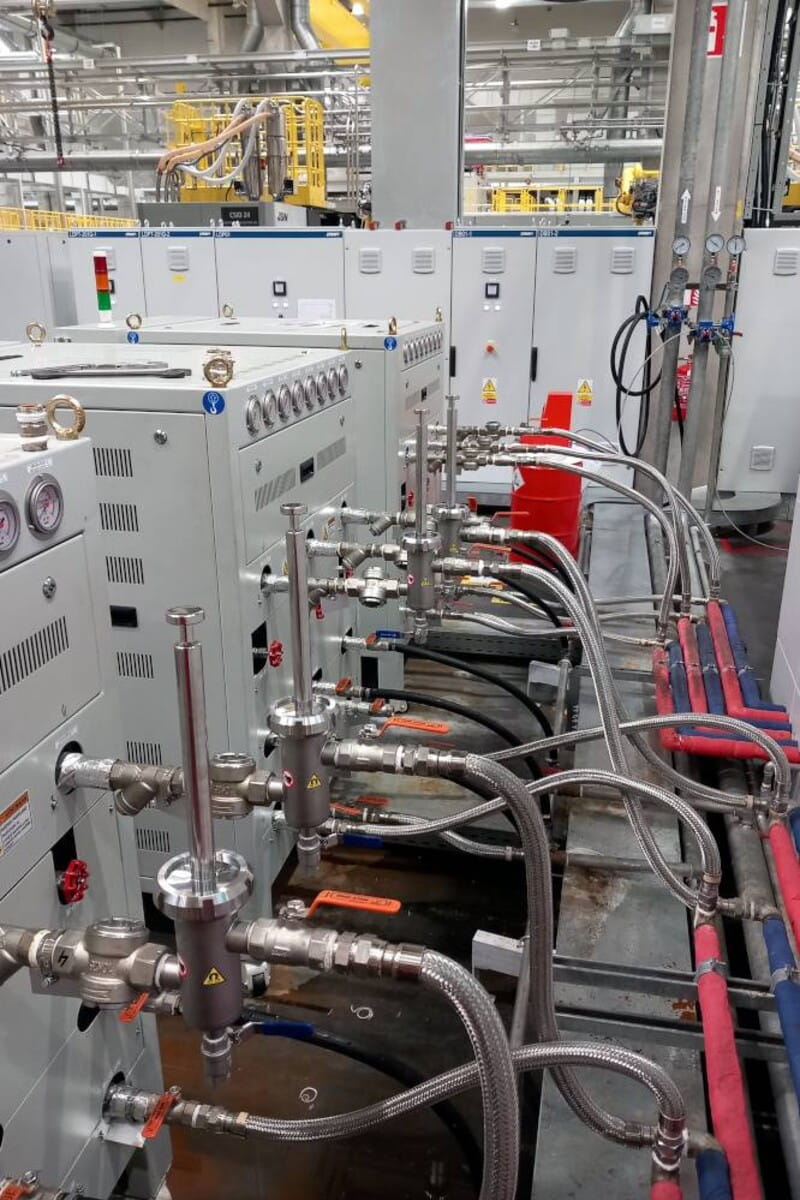

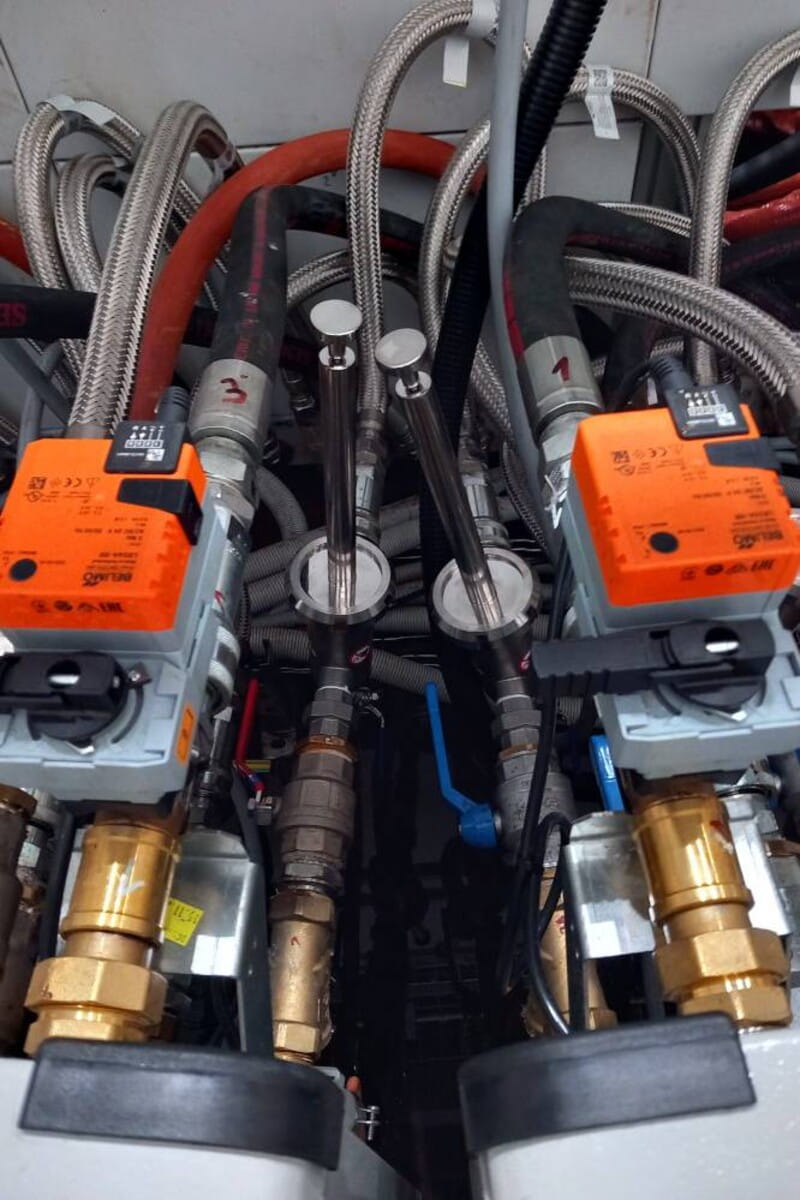

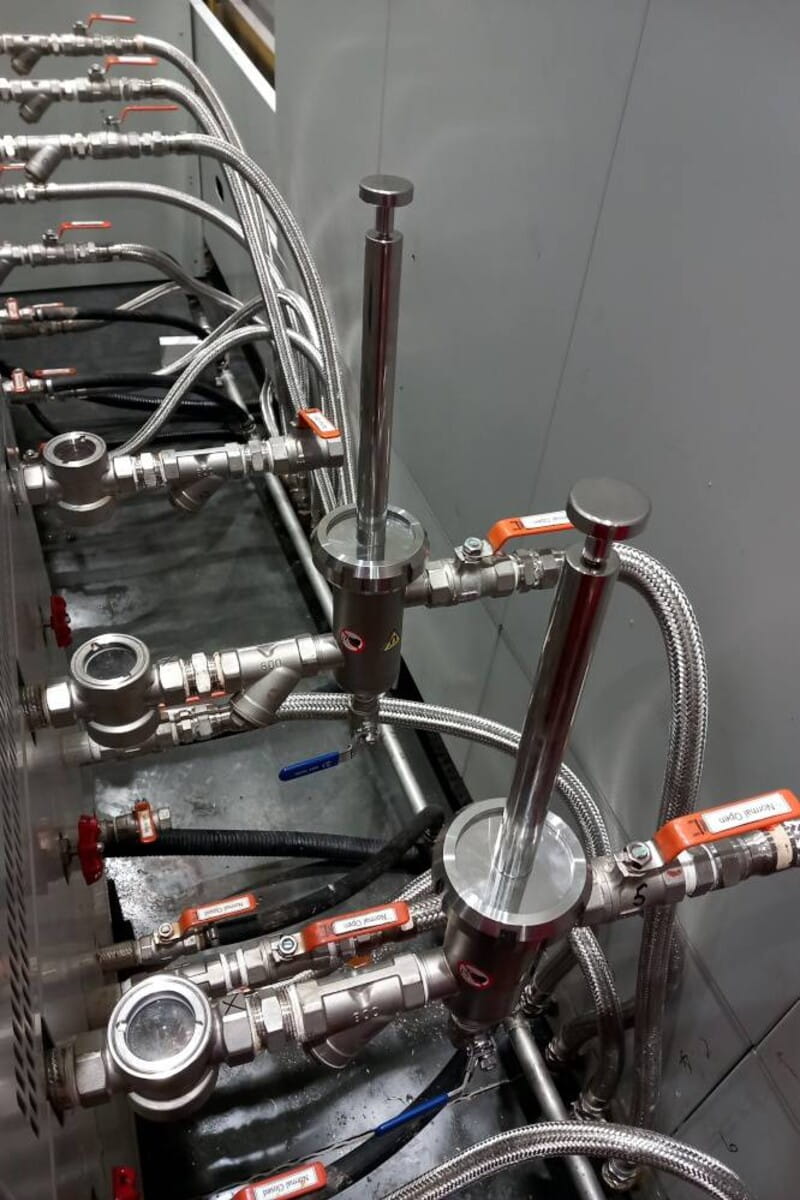

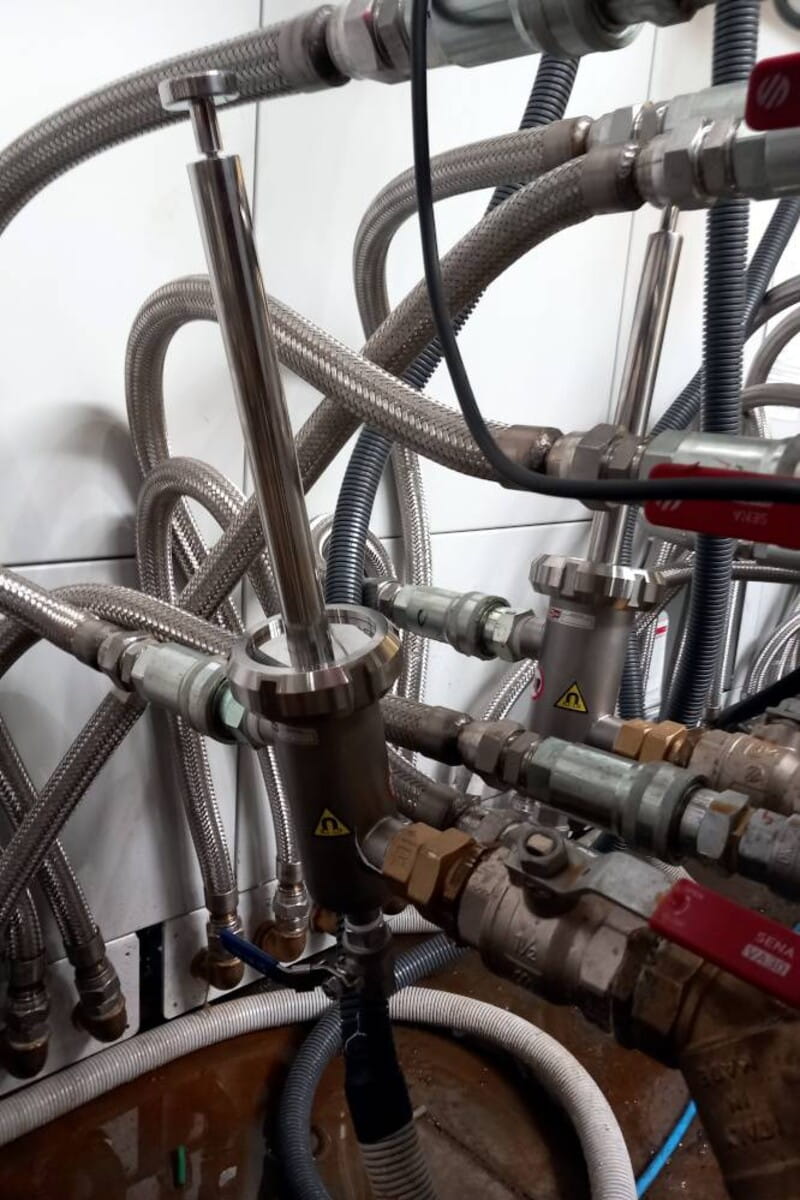

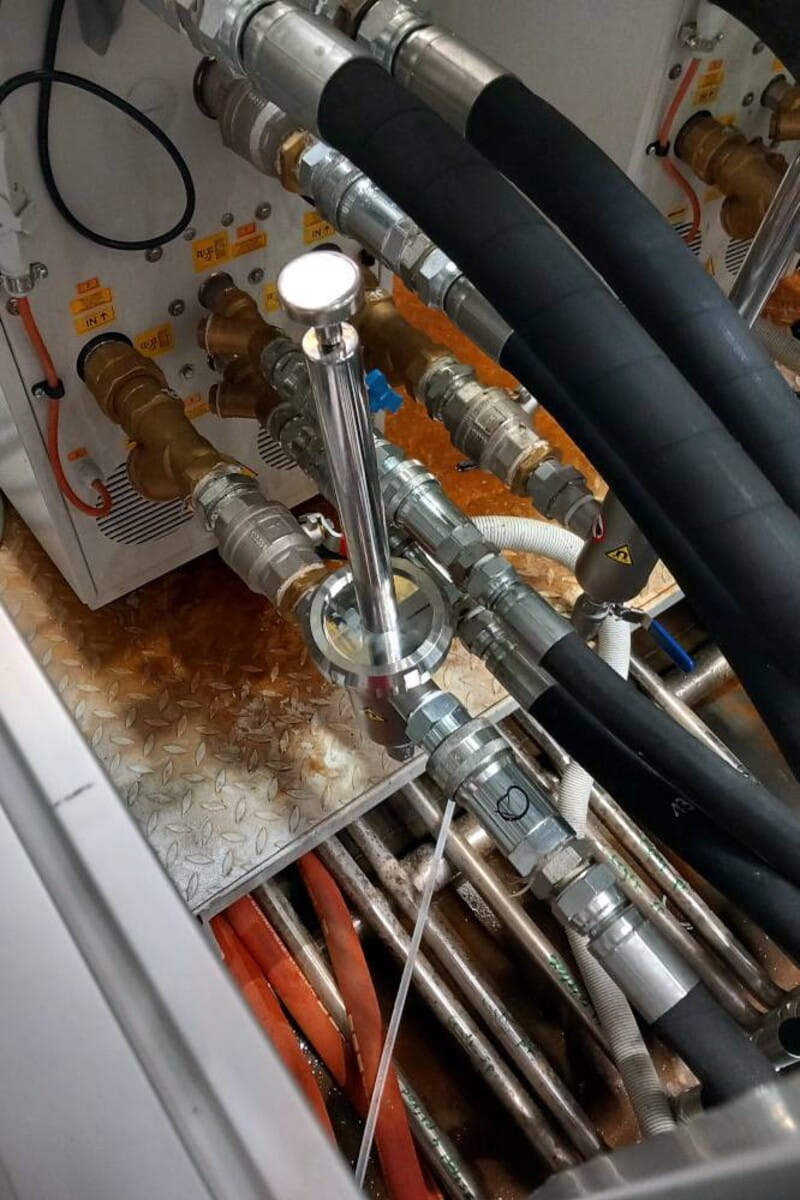

Prietokové magnetické filtre (napr. MSP-MC EKO 1" N vo vyhotovení do 150 °C) chránia temperačný okruh vstrekovacích foriem pred hrdzou, ktorá vydierala krúžky a piestiky.

Kompletné riešenie pre plasty nájdete na stránke Plastikársky a gumárenský priemysel.

Zlievarne pre automotive

Bloky motorov, hlavy valcov a skrine prevodoviek sa odlievajú do formovacích zmesí, ktoré sa regenerujú v uzavretom okruhu – železné úlomky z vytĺkania by zničili mlyny aj kvalitu nových foriem.

V zlievarňach sa najčastejšie používajú tieto zariadenia:

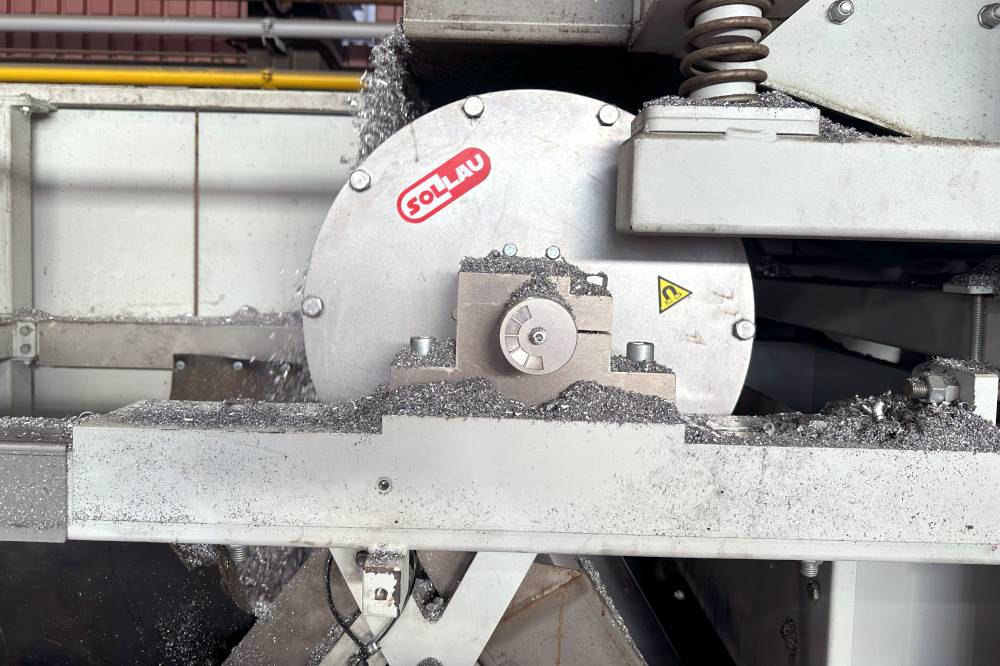

Bubny sa zaraďujú na vratné dopravníky piesku za vytĺkacím roštom, dosky DND-AC nad pásy. Pri abrazívnych materiáloch dodávame bubny s plášťom z mangánovej ocele – v našej štúdii zo zlievarne hliníka od inštalácie MB 406 F 800 zákazník neeviduje žiadne predretie plášťa.

Kompletné zlievarenské aplikácie nájdete na stránke Strojársky a zlievarenský priemysel.

Údržba závodu a odpadové hospodárstvo

Triesky, zvarové guličky a úlomky drôtov na podlahách hál a logistických plochách znamenajú defekty pneumatík vozíkov a bezpečnostné riziko; lisovne zároveň denne produkujú tony predajného plechového odpadu.

Pre údržbu a odpadové hospodárstvo sa najčastejšie používajú tieto zariadenia:

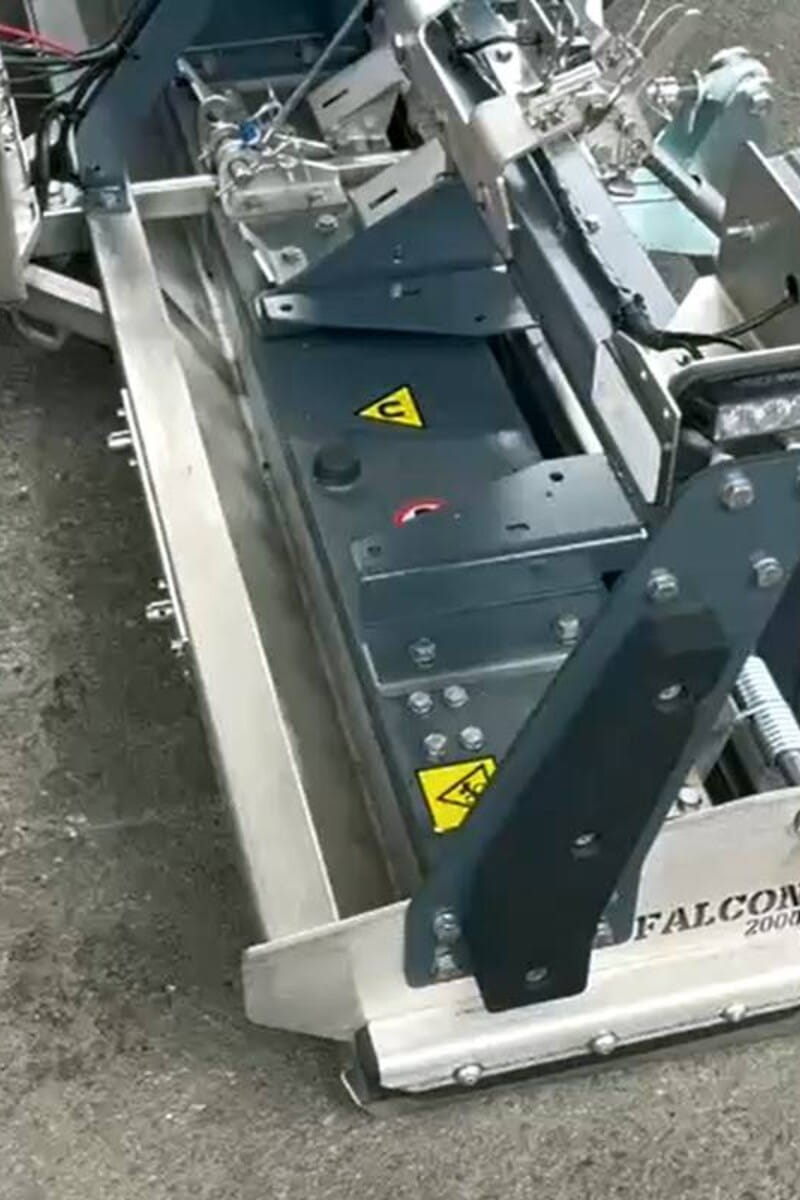

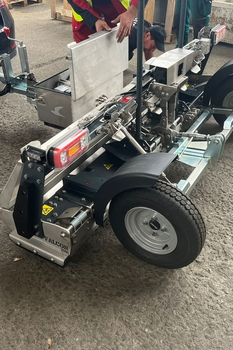

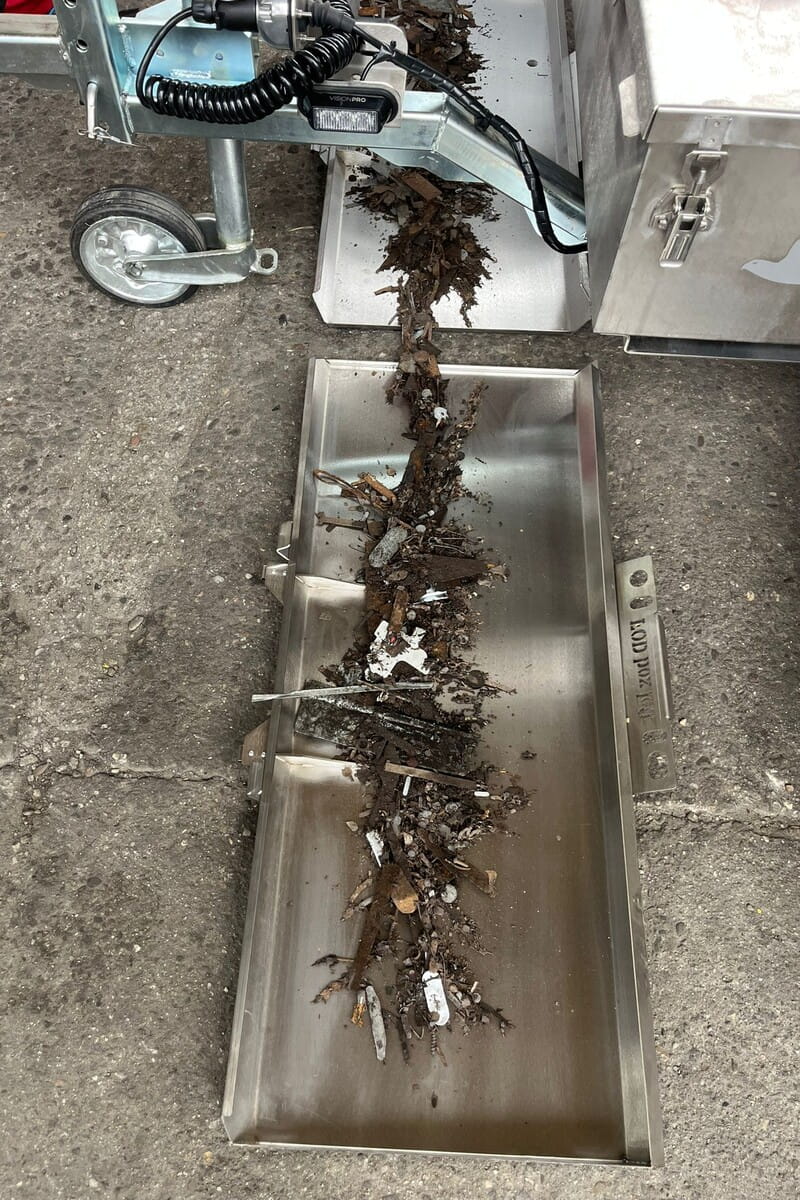

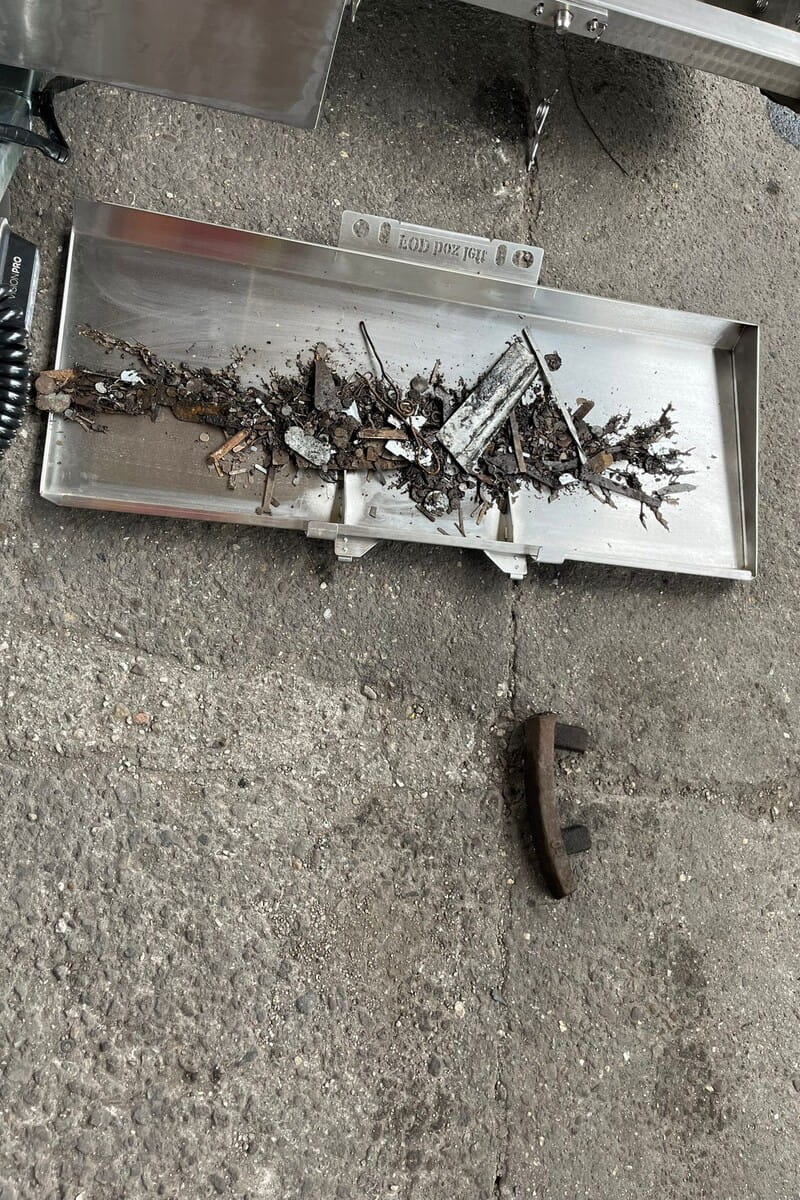

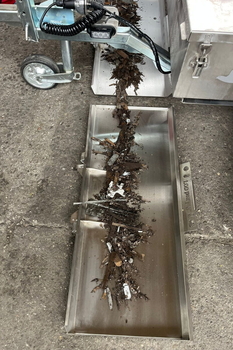

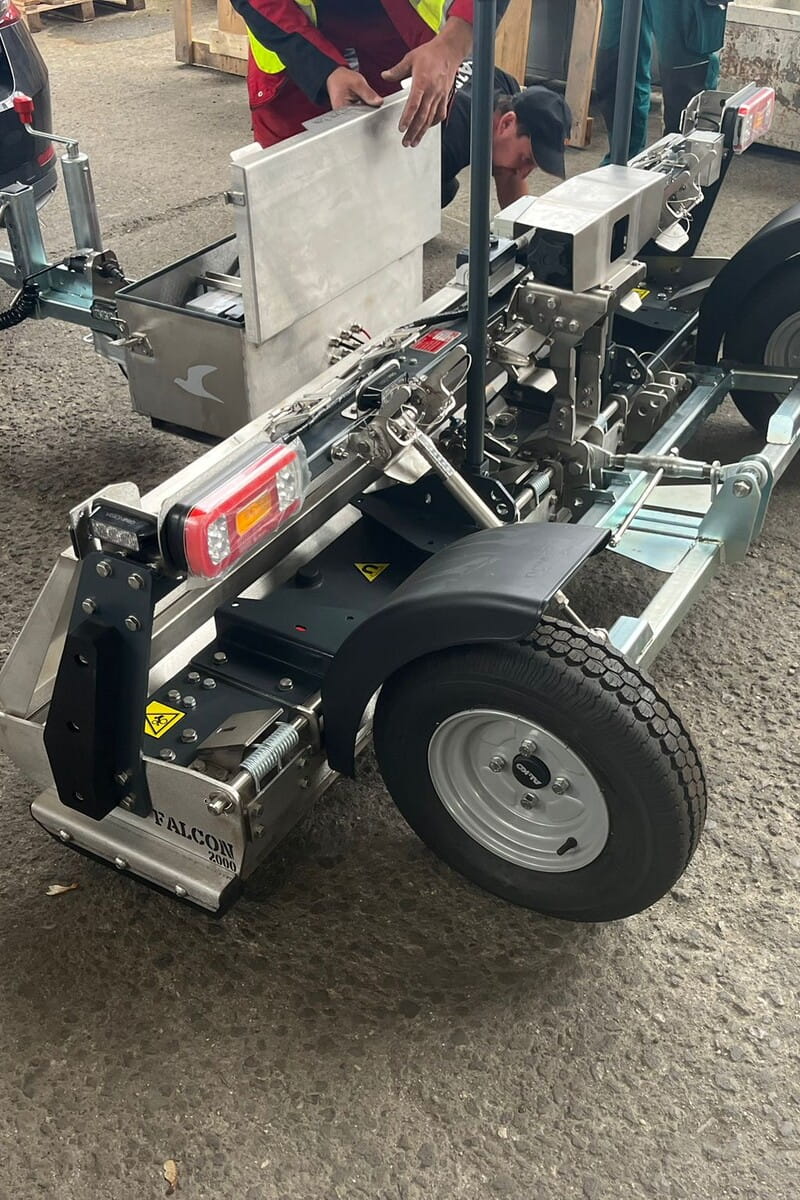

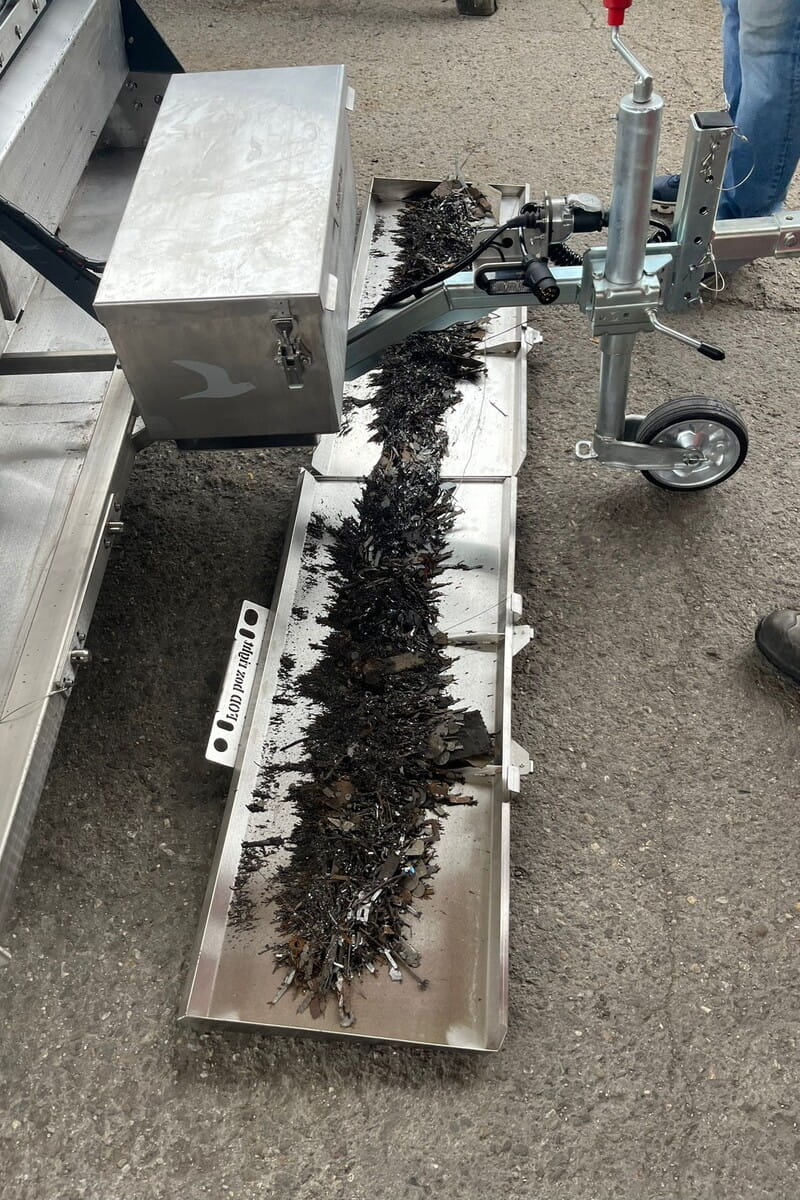

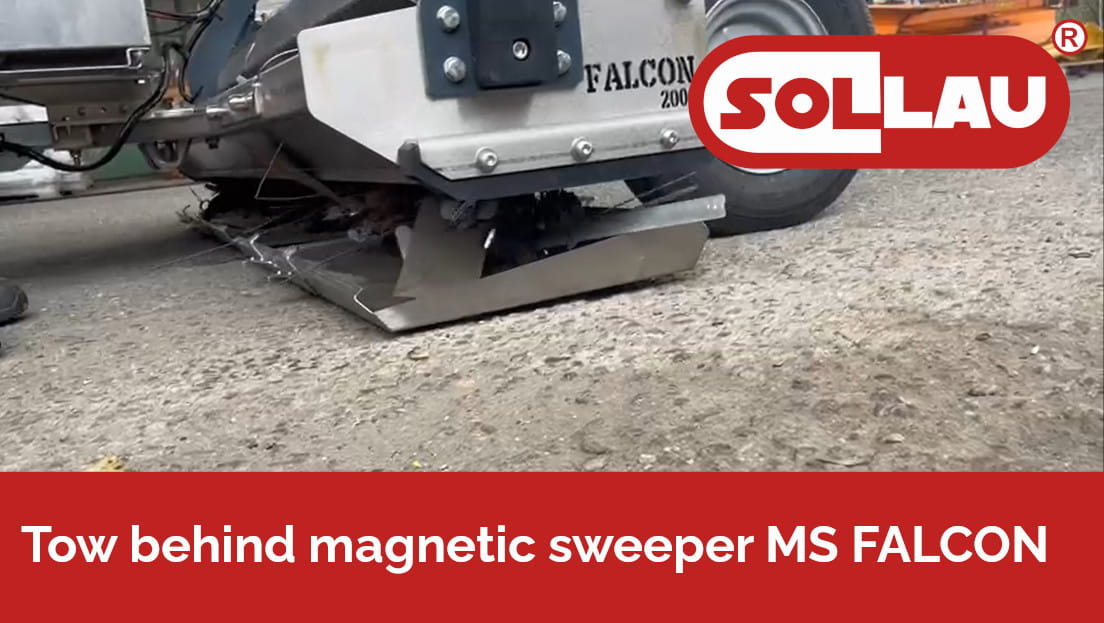

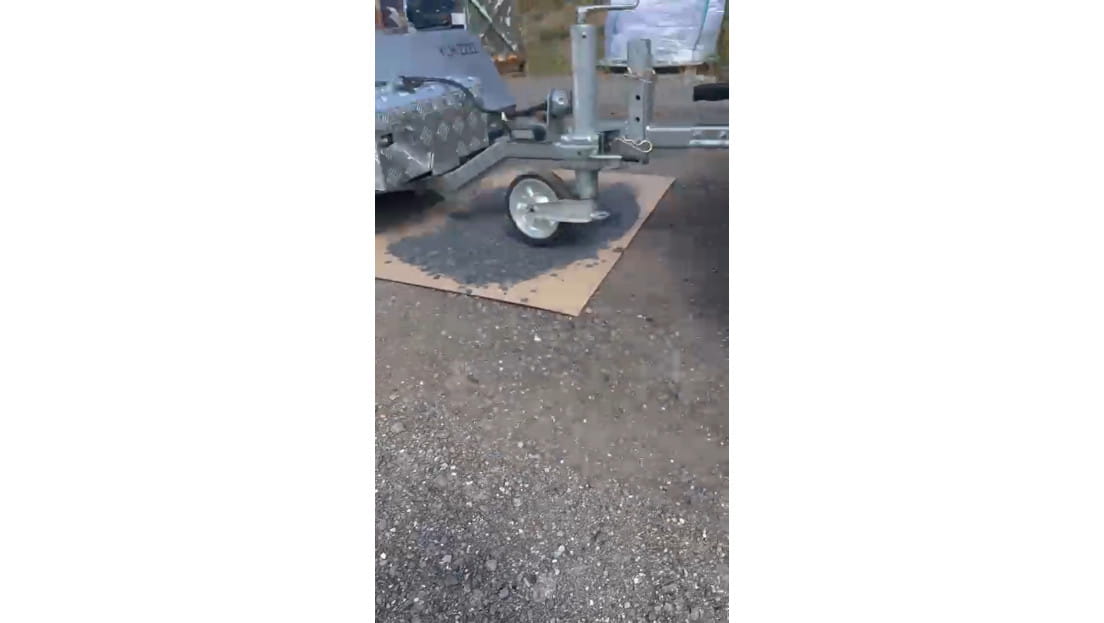

Závesné metly ručné, vo vyhotovení na vysokozdvižný vozík alebo ťahané za automobilom upratujú haly aj vonkajšie plochy. Magnetické metly zachytia všetky kovové nečistoty, vonkajšie komunikácie a parkoviská sú vďaka tomu čisté a bezpečné. Zamedzte zbytočným defektom pneumatík!

Šrotové hospodárstvo závodu (kontajnery s výsekmi a odstrižkami) obslúži elektromagnet na šrot EMG-SM na žeriave či manipulátore; vytriedený odpad nadväzuje na recykláciu a spracovanie odpadu.
