Magnetické separátory do tlakového potrubia MSP-S
Magnetické separátory sú určené na separáciu feromagnetických nečistôt zo sypkých materiálov prepravovaných potrubím. Magnetický separátor je štandardne vybavený prírubami (na vyžiadanie je možný aj iný typ zakončenia), takže ho do potrubia nainštalujete veľmi jednoducho. Je konštruovaný na použitie pre tlak 6 – 10 bar (podľa priemeru potrubia) – na vyžiadanie môžeme vyrobiť aj do vyššieho tlaku. Môže sa používať aj na separáciu zo sypkých látok prepravovaných tlakovým potrubím.
Veľkou výhodou separátora je jeho nízka hmotnosť a s tým súvisiaca jednoduchá manipulácia a čistenie. Vďaka výhodnej cene je tento separátor najpoužívanejším a najuniverzálnejším magnetickým filtrom na separáciu feromagnetických nečistôt zo sypkých látok prepravovaných pomocou potrubia.
Prečo prietokové magnetické separátory od SOLLAU?
Stiahnuť PDF
(veľkosť 768 kB)

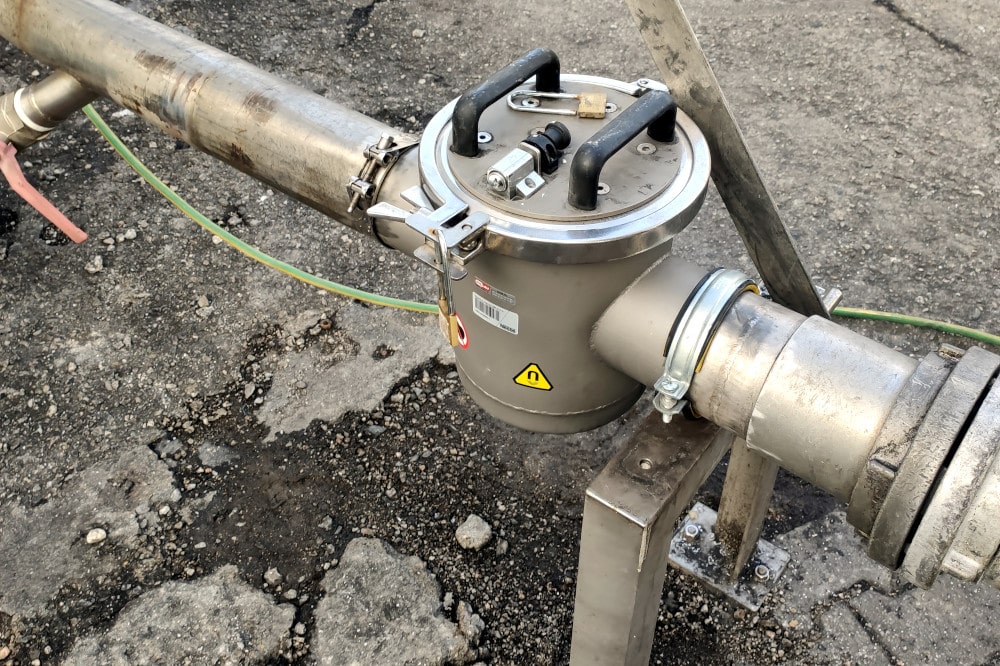

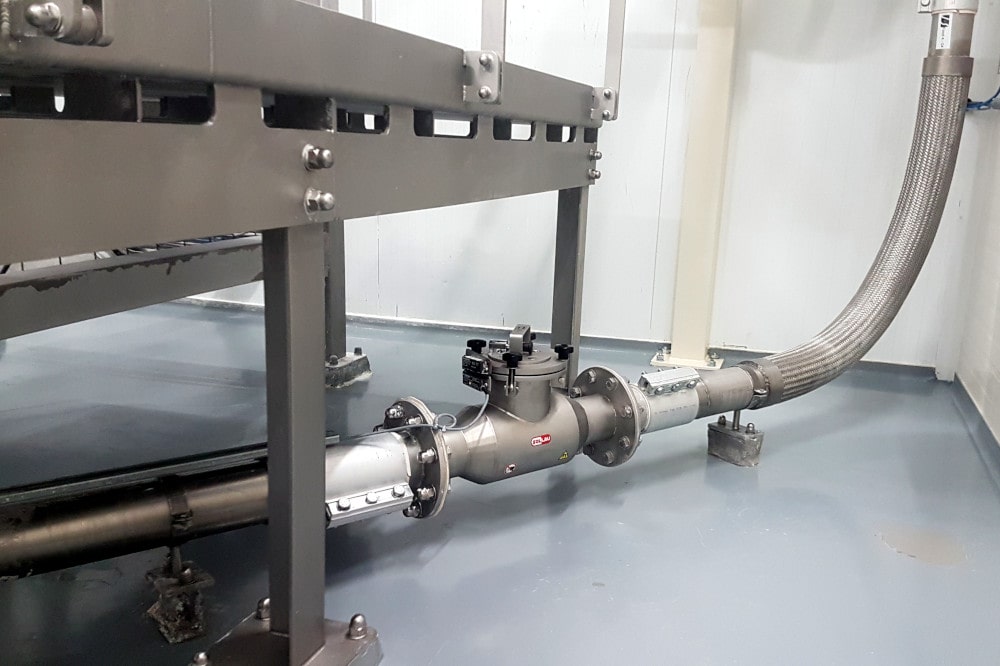

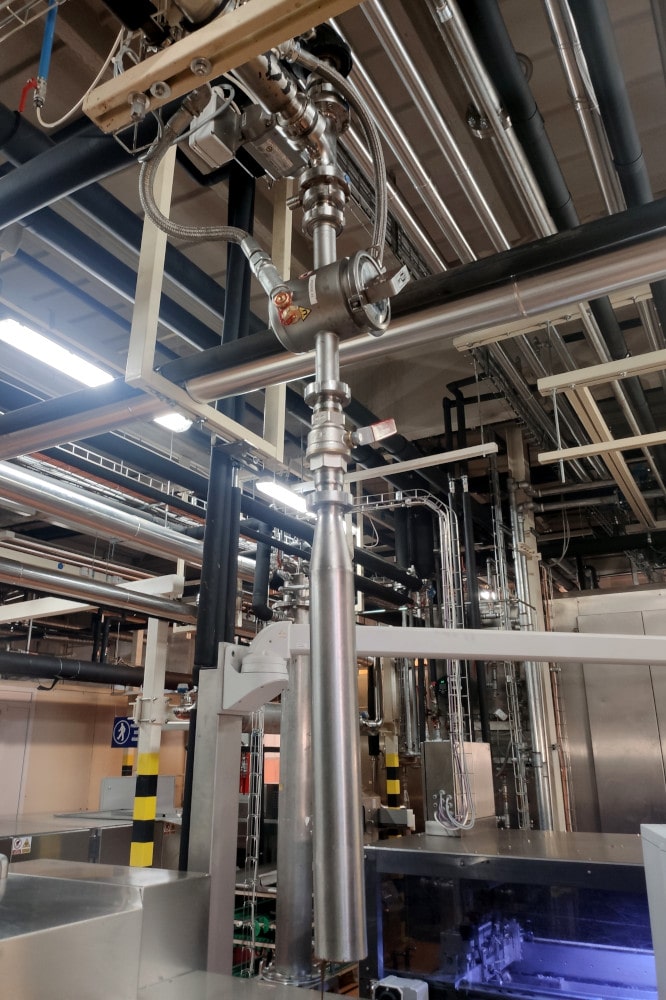

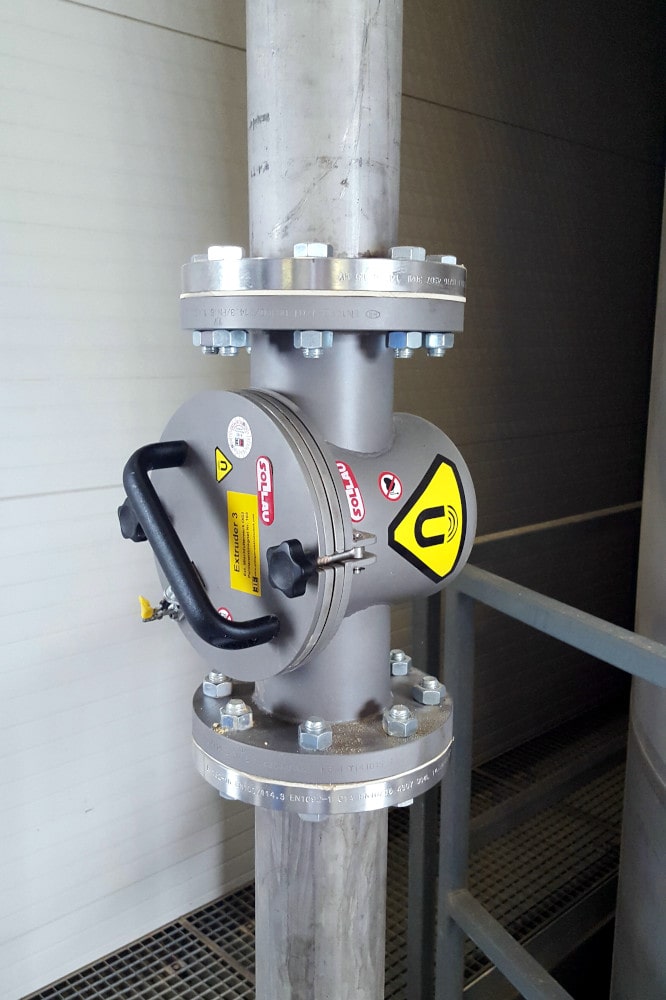

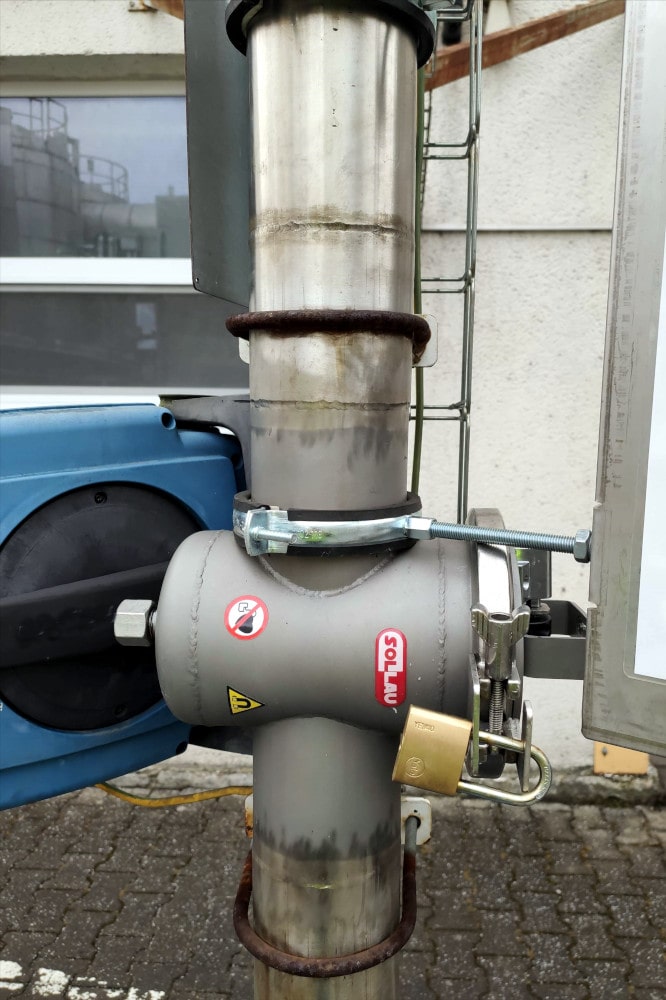

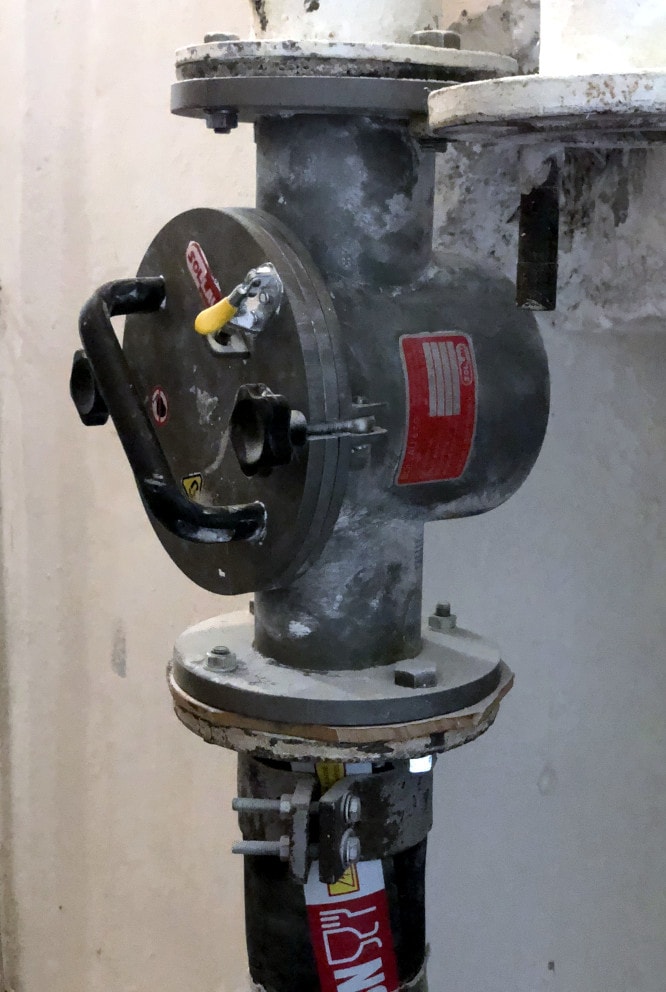

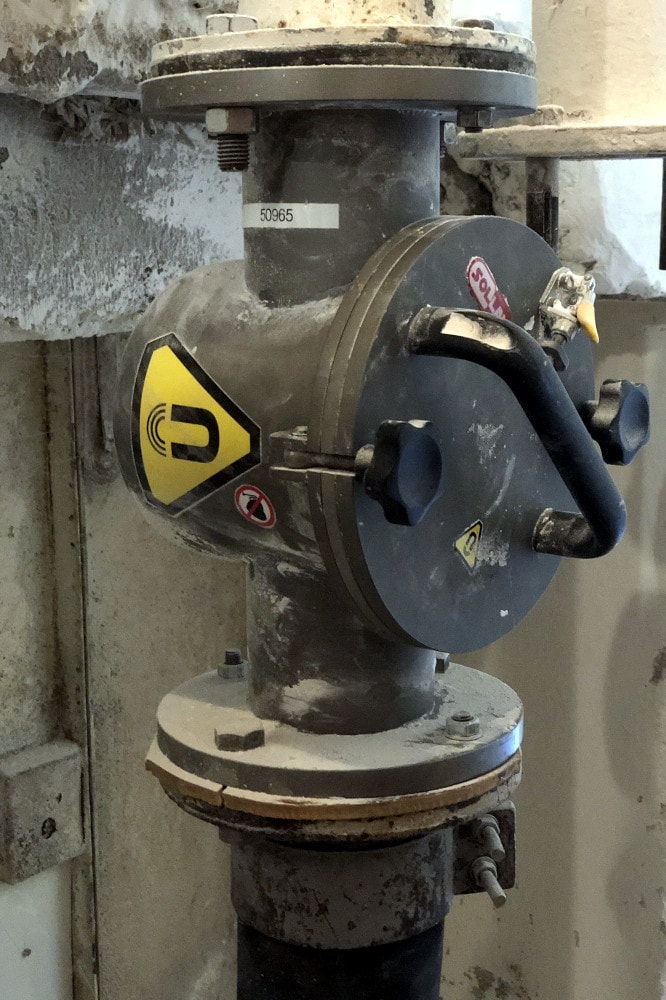

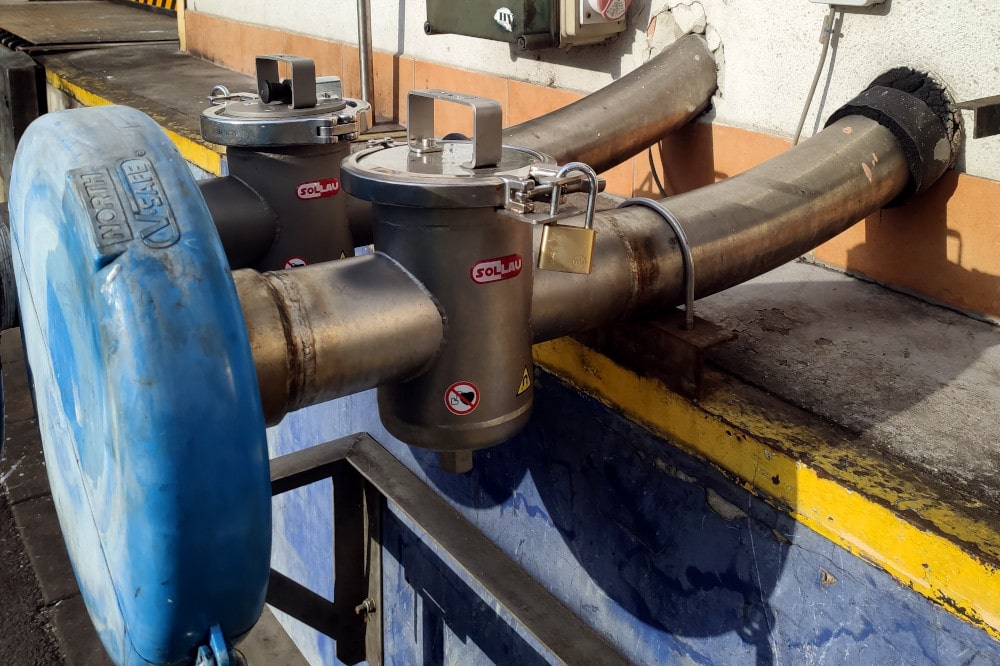

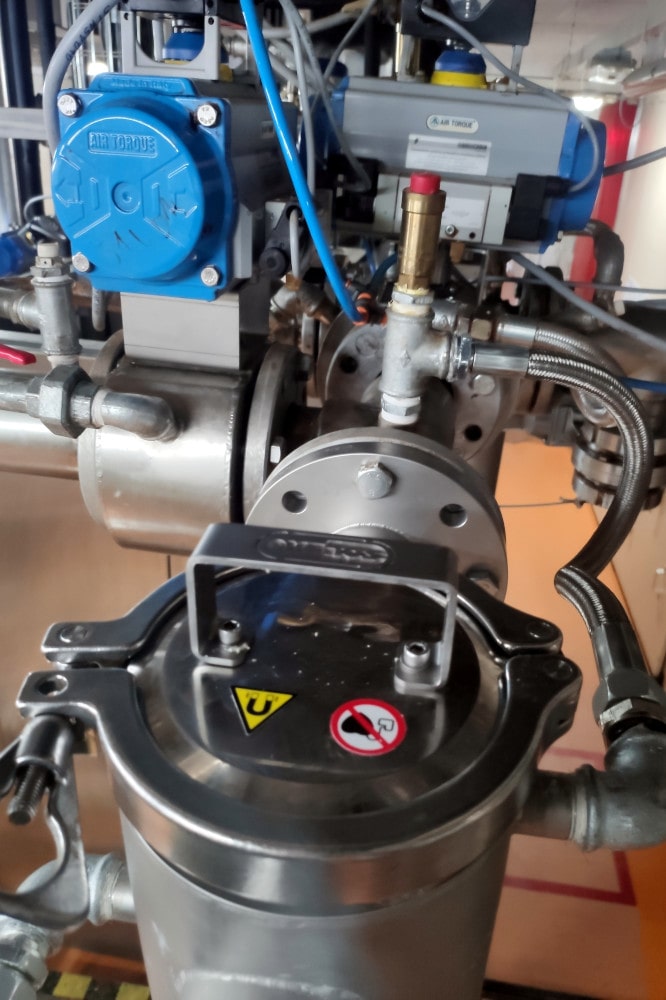

Tento potrubný magnetický separátor sa často používa na separáciu kovov zo sypkých hmôt prepravovaných potrubím, ako múka, cukor, korenie či plastový granulát. Separátor možno nainštalovať aj do potrubia na pretlakovú alebo podtlakovú pneumatickú dopravu sypkých hmôt.
Vo filtri sú veľmi silné neodýmové magnety, ktoré umožňujú zachytiť feromagnetické nečistoty už od 1 µ! Štandardne separátory osadzujeme magnetmi s magnetickou indukciou 9 500 G, ako opciu ponúkame verziu s indukciou 13 500 G. V prípade, že dôjde k poškodeniu separátora, poškodenú magnetickú tyč možno vymeniť bez nutnosti servisného zásahu.
SOLLAU záruka 5 rokov
Za kvalitou našich magnetických separátorov si stojíme, preto na ne poskytujeme záruku 3 roky! Na naše magnetické separátory sa môžete spoľahnúť! V oblasti magnetickej separácie sme špecialisti.
Prínosy použitia separátora
- materiál bez feromagnetických prímesí
- rýchla návratnosť investície
- jednoduchá inštalácia a obsluha = vysoká ochota separátor používať
Magnetický separátor štandardne vyrábame v pripojovacích priemeroch od 80 do 200 mm, no pripojovacie rozmery aj spôsob pripojenia (príruba, skrutkové spojenie , špeciálne prípojky) upravíme podľa vašich požiadaviek.
Vyrábame tieto magnetické filtre. Garantujeme špičkové technické parametre a priaznivú cenu.
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Magnetický separátor tvorí:
- magnetický komponent
- magnetické jadro
- plášť z nehrdzavejúcej ocele
- telo magnetického separátora
Magnetické jadro tvoria magnetické tyče, ktoré sú pre ich väčšiu ochranu umiestnené v kryte z nehrdzavejúcej ocele. Vďaka systému „rúrka v rúrke“ sú magnetické tyče chránené a významne sa predlžuje ich životnosť. Tým sa tiež eliminuje riziko odlúpnutia kúska magnetu či jeho poniklovania a následnej kontaminácie separovaného materiálu.
Magnetický komponent je osadený magnetickými tyčami z najsilnejších neodýmových magnetov. Magnetické tyče tvoria dômyselný labyrint, takže separované médium je v kontakte s niekoľkými magnetickými tyčami. Tento prietokový labyrint a silné neodýmové magnety zabezpečia maximálnu účinnosť magnetického separátora – dokáže zachytiť feromagnetické nečistoty už od 1 µ!

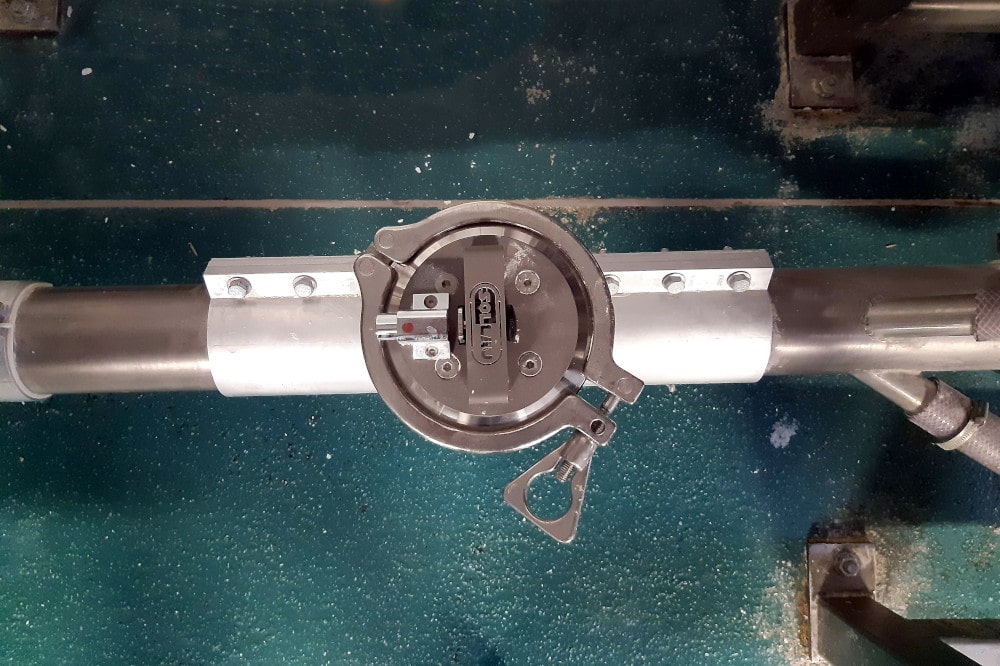

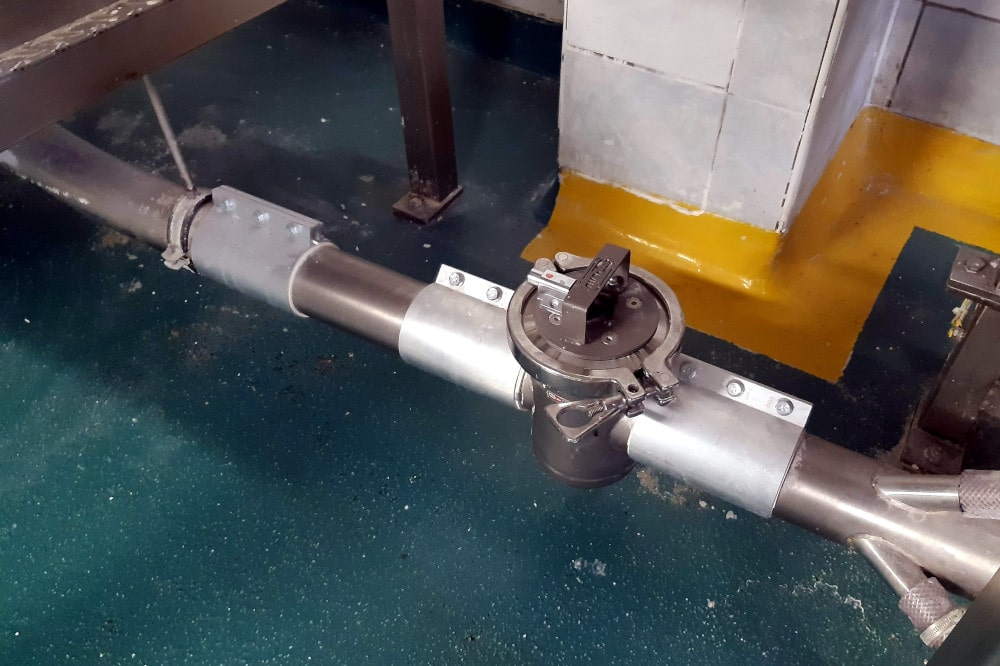

Fixovanie magnetického komponentu k telu separátora je zaistené pomocou rýchlospony. Vďaka tomu je čistenie separátora veľmi rýchle a jednoduché.
V separátore je integrovaný zámok magnetických trubíc, ktorý chráni pred samovoľným čistením. Túto funkciu často požadujú audítori, aby bola zaistená bezpečnosť procesa.
Ako prebieha čistenie separátora?

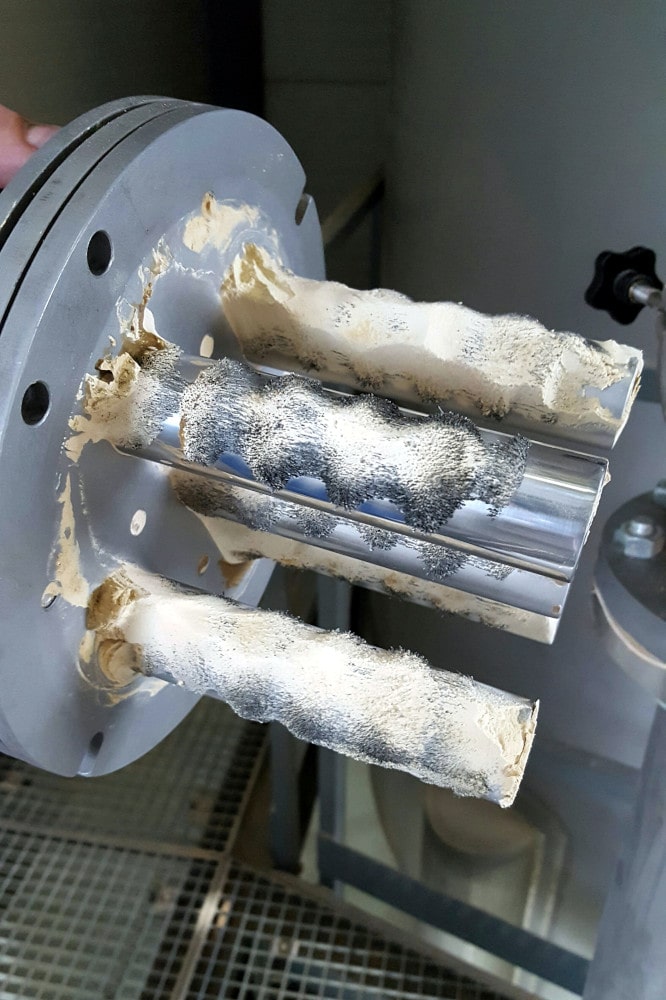

Feromagnetické nečistoty sa zachytávajú na magnetických tyčiach, ktoré sú v kontakte so separovaným materiálom.
Čistenie magnetického separátora je veľmi jednoduché a rýchle. Prebieha v niekoľkých krokoch:
- povolenie rýchlospony

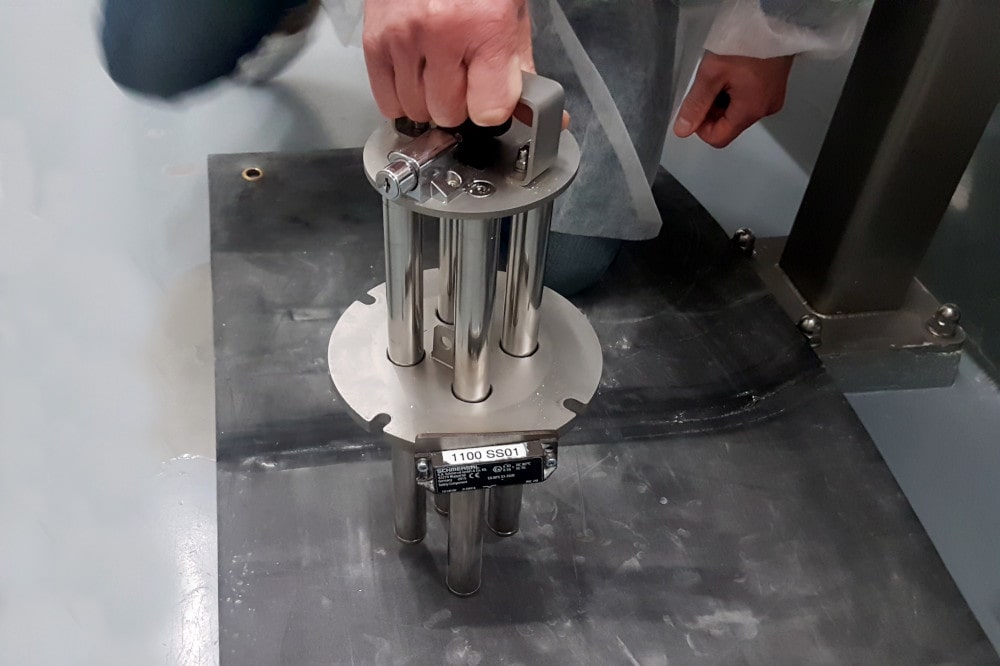

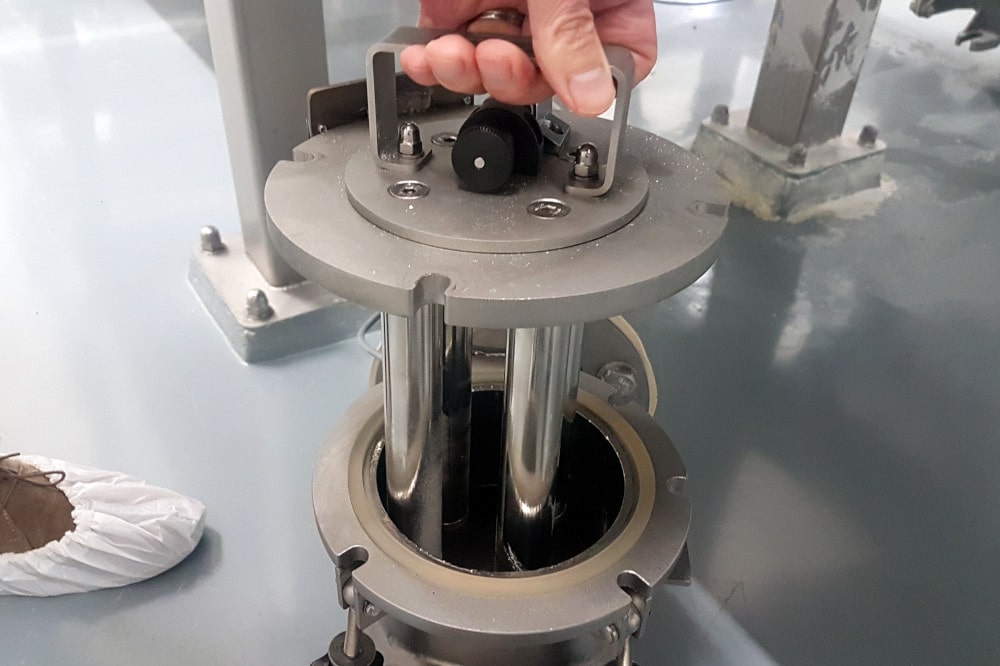

- vytiahnutie magnetického komponentu z tela separátora
- vybratie magnetického jadra z krycieho plášťa z nehrdzavejúcej ocele (kovy odpadnú)
- spätná kompletizácia
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5
Výmena magnetických tyčí

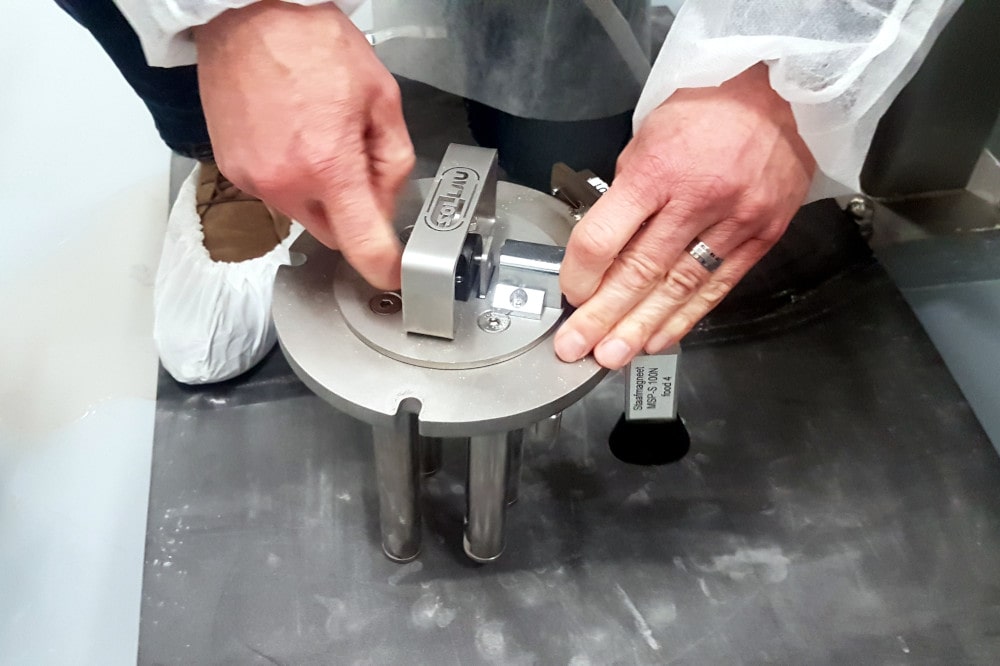

Magnetický separátor je konštruovaný tak, aby sa magnetické tyče v magnetickom jadre (poškodené napr. neodbornou manipuláciou) dali ľahko vymeniť. Táto výmena je veľmi jednoduchá – stačí uvoľniť jednu skrutku a tyč vymeniť. Servisný zásah zo strany výrobcu nie je potrebný.
Magnetický separátor MSP-S ponúkame v troch rôznych povrchových úpravách:
- pieskovanie (Ra 1,6 µm)
- vnútorné leštenie (Ra 0,14 µm)
- celoleštená verzia (Ra 0,14 µm)
- nízka hmotnosť = jednoduchá manipulácia
- 9 500 G v mieste kontaktu so separovaným médiom
- opčný variant – 13 500 G
- tlaková odolnosť do 10 barov
- vysoká odtrhová sila
- integrovaný zámok magnetických trubíc
Separátor do tlakového potrubného systému má robustnú konštrukciu z nehrdzavejúcej ocele, vysoký výkon (vďaka neodýmovým magnetom zo vzácnych zemín), jednoduchú inštaláciu a údržbu.
Výrobok | Priemer vstupu/výstupu (mm) | Dátová karta |
---|---|---|
MSP-S 50 N OCTOPUS | 50 | zobraziť PDF |
MSP-S 65 N OCTOPUS | 66 | zobraziť PDF |
MSP-S 80 N OCTOPUS | 80 | zobraziť PDF |
MSP-S 100 N OCTOPUS | 100 | zobraziť PDF |
MSP-S 125 N OCTOPUS | 125 | zobraziť PDF |
MSP-S 150 N OCTOPUS | 150 | zobraziť PDF |
MSP-S 200 N OCTOPUS | 200 | zobraziť PDF |
Niektoré výrobky z tohto modelového radu sú k dispozícii na okamžitý odber. Sortiment magnetických separátorov na sklade neustále rozširujeme, aby sme vám ich mohli okamžite dodať. O aktuálnej dostupnosti sa informujte u nášho obchodníka.
Prečo prietokové magnetické separátory od SOLLAU?
Stiahnuť PDF
(veľkosť 768 kB)
V akých priemyselných odvetviach sa uplatní magnetický separátor do potrubia?
Používa sa hlavne v plastikárskom priemysle (separácia kovových prímesí z plastových granulátov), potravinárskom priemysle (čistenie múky, škrobu, cukru atď.), farmaceutickom priemysle (čistenie farmaceutických látok), keramickom a chemickom priemysle, v sanitárnych či hygienických prevádzkach.
