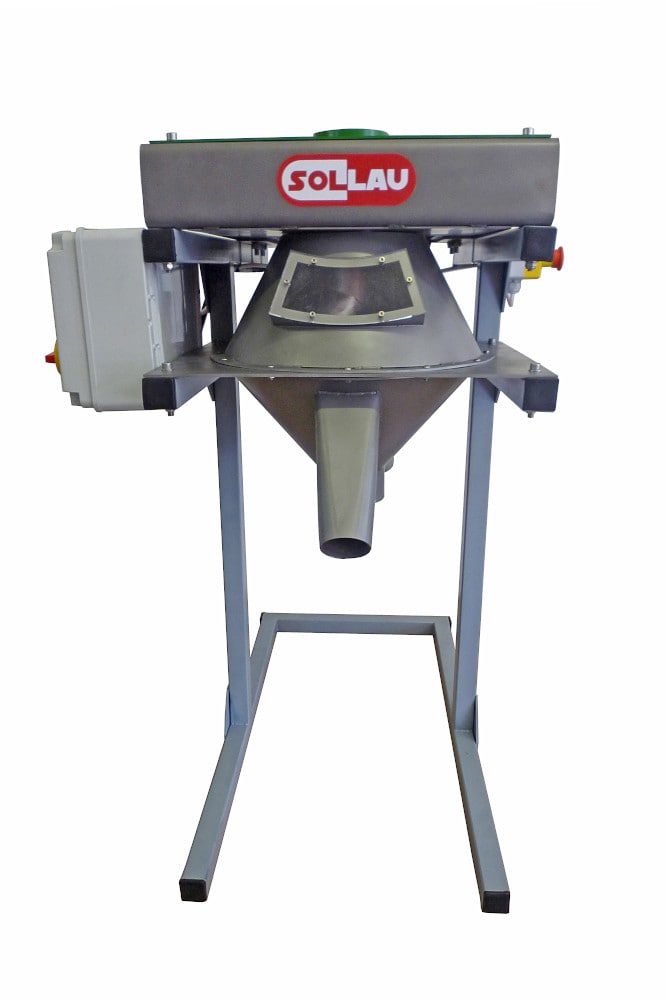

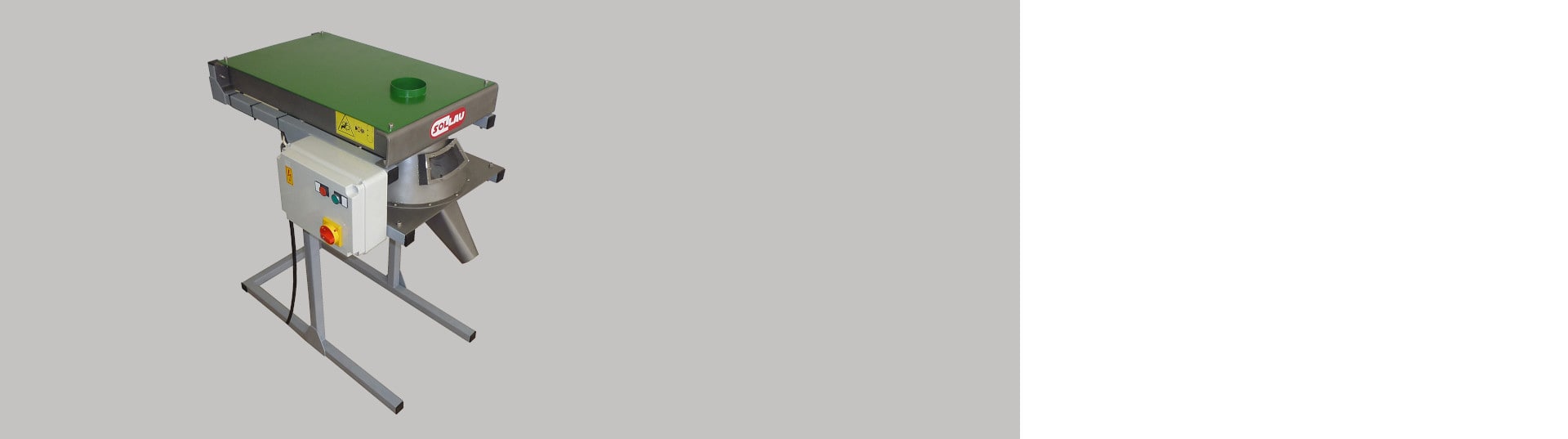

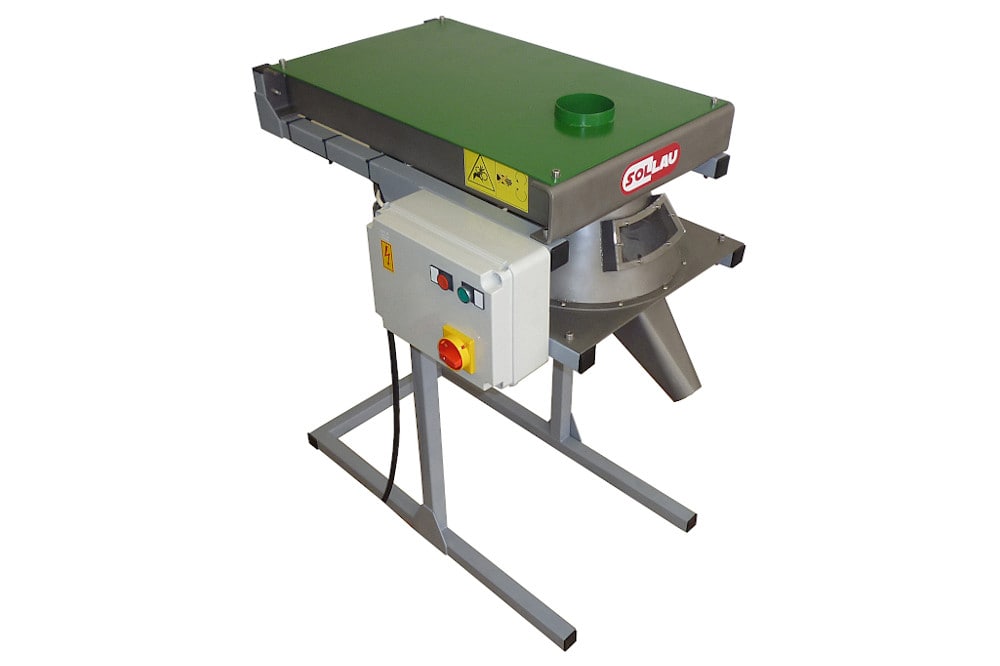

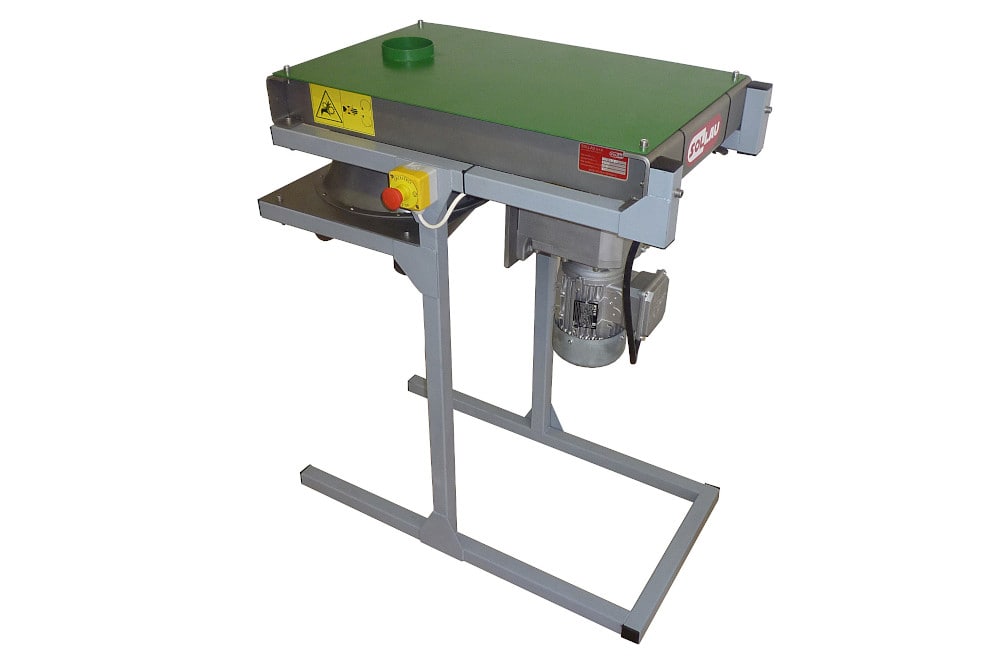

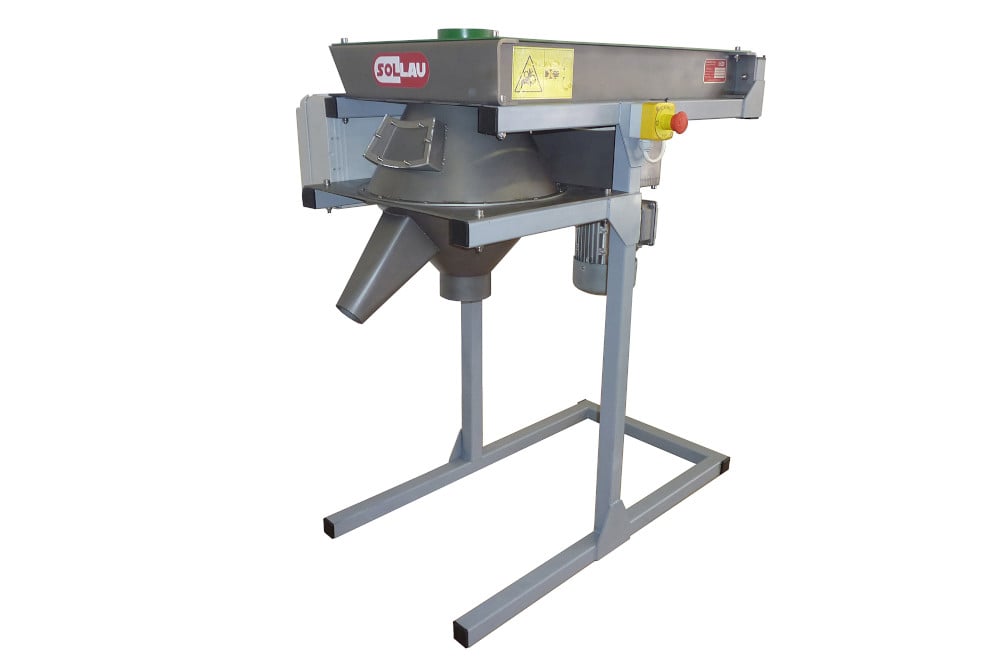

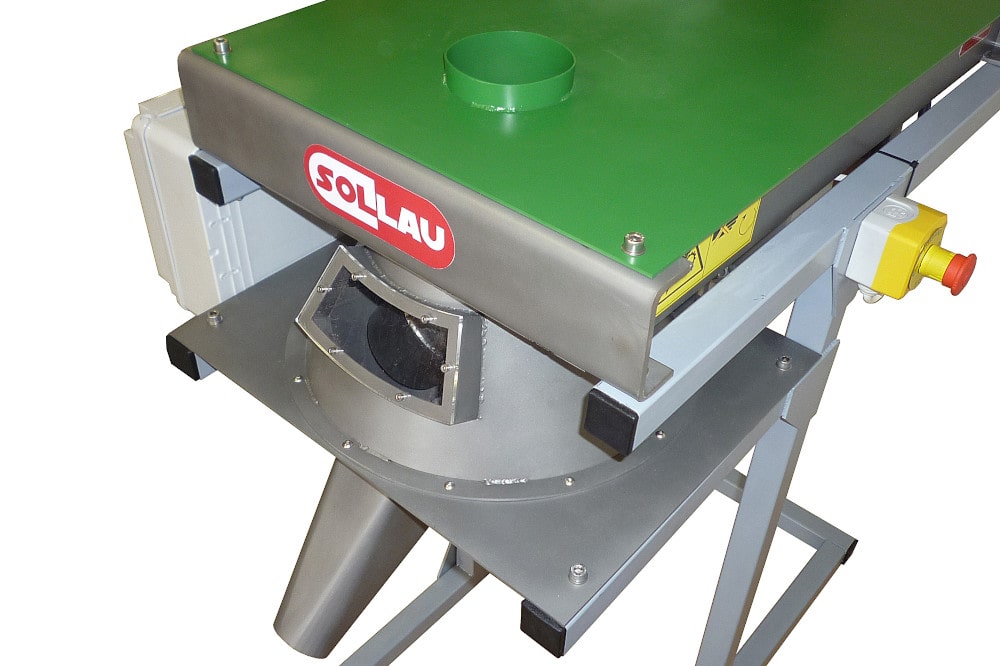

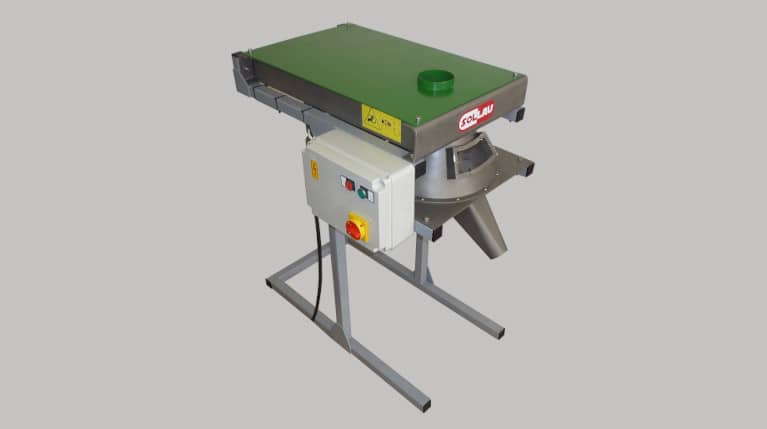

Rotačný vzorkovač RV
Rotačný vzorkovač RV je určený na presný odber reprezentatívnych vzoriek zo širokej škály sypkých (podľa modelu vzorkovača až do zrnitosti 65 mm) a polotekutých materiálov. Vzorky získané pomocou rotačného vzorkovača sa používajú ako referenčné vzorky. Môžu sa použiť aj na podrobnú a bezchybnú laboratórnu analýzu.
Ako rotačný vzorkovač funguje?
Materiál, ktorý sa má kontrolovať, sa privádza do vstupného otvoru rotačného vzorkovača a pomocou rotujúcej otočnej trubice sa rovnomerne rozdeľuje po obvode spodného kužeľa vzorkovača. Na spodný kužeľ rotačného vzorkovača je napojený vývod na výsyp vzoriek, kde možno pomocou regulačnej závlačky plynule nastavovať požadované množstvo odobraných vzoriek (= deliaci pomer).
V závislosti od zrnitosti a typu rotačného vzorkovača možno nastaviť pomer vzorkovania od
1 : 9 až po 1 : 130 (štrbina na výsyp vzoriek musí byť nastavená na 2,5 až[JP1] 3-krát väčšiu veľkosť ako je maximálna zrnitosť kontrolovaného materiálu). Na správny a exaktný odber treba zabezpečiť rovnomerný prísun kontrolovaného materiálu do vzorkovača.
Použitie viacerých vzorkovačov za sebou
Obmedzenie zástavnej výšky rotačného vzorkovača niekedy vyžaduje použitie viacerých rotačných vzorkovačov, inak by nebolo možné získať reprezentatívne a rovnomerne rozdelené vzorky kontrolovaného materiálu. V tom prípade je za sebou umiestnených viacero rotačných vzorkovačov, pričom pri výpočte celkového deliaceho pomeru sa deliaci pomer prvého vzorkovača násobí deliacim pomerom druhého vzorkovača. Treba dať pozor na to, aby pri prvom vzorkovači bol nastavený vždy nižší deliaci pomer ako pri druhom. Výstupná rýchlosť vzorkovaného materiálu z prvého vzorkovača sa musí nastaviť tak, aby sa zabezpečil plynulý tok kontrolovaného materiálu do druhého rotačného vzorkovača.
Na aké potrubie sa vzorkovač pripája?
Rotačný vzorkovač štandardne vyrábame v priemeroch od 50 do 250 mm, môžeme však pripojovacie rozmery aj spôsob pripojenia na potrubný systém (príruba, skrutkové spoje, špeciálne prípojky) upraviť podľa potrieb zákazníka.
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
RV
Rotačný vzorkovač RV je určený na presný odber reprezentatívnych vzoriek z najrôznejších sypkých (podľa modelu vzorkovača až do zrnitosti 65 mm) a polotekutých materiálov.
| Výrobok | Hmotnosť (kg) | Dátová karta |
|---|---|---|
| RV1 | 120 | zobraziť PDF |
Na odstraňovanie jemného prachu z regranulátov plastov odporúčame Odprašovacie zariadenie OZ s kontinuálnou automatickou prevádzkou; na vzorkovanie plastových granulátov a regranulátov bez otvárania obalu slúži Magnetická vzorkovacia tyč MVT. Na vzorkovanie sypných a polotekutých materiálov v potrubnej linke ponúkame Rotačný vzorkovač RV, na vizuálnu kontrolu kontaminácie plastových vzoriek Tavný vzorkovací lis TVL.
Magnetická vzorkovacia tyč MVT je osadená neodymovými magnetmi, ktoré zachytia kovové častice Fe od 1 mikronu — vzorkovanie prebieha priamo v nádobe bez otvárania obalu, takže materiál zostane chránený. Tyč má priemer 32 mm a štandardnú dĺžku 1 500 mm; dĺžku prispôsobíme rozmerom vašej nádoby. MVT je určená pre plastové granulity, regranulity aj poľnohospodárske komodity.
Odprašovacie zariadenie OZ 1200 zvláda prietok 1 200 kg/h regranulátov pri plne automatickej nepretržitej prevádzke. Bočné sanie v mieste voľného pádu materiálu odvádza jemný prach priamo zo spadu — odpadá nutnosť nákladných filtrov a znižujú sa nároky na údržbu. Zariadenie je vlastný český výrobok.
Rotačný vzorkovač RV ponúka vzorkovací pomer od 1:9 do 1:130, ktorý nastavíte jednoducho zmenou polohy čapu. Pre ešte nižší podiel vzorky možno zapojiť viac vzorkovačov RV za sebou — pomery sa potom násobia. Vzorkovač spracuje materiál s veľkosťou zrna do 65 mm a vyžaduje rovnomerné dávkovanie pre presné dodržanie nastaveného pomeru.
Tavný vzorkovací lis TVL roztaví vzorku plastového regranulitu, vločiek alebo recyklátov v rozsahu 0–300 °C a pod tlakom až 10 bar vytvorí destičku hrúbky 0,5 mm ±0,1 mm vhodnú na vizuálnu prehliadku. Prístroj sa skladá z troch modulov — teplotné riadenie s dotykovým displejom, lisovacia jednotka a voliteľný vodou chladený okruh; moduly možno dokúpiť samostatne. TVL je cenovo dostupnou alternatívou drahých laboratórnych prístrojov pre malých a stredne veľkých spracovateľov plastov.
Rotačný vzorkovač RV dodávame so štandardnými vstupnými priemermi 50–250 mm; prípoj prispôsobíme prírubovým, závitovým alebo špeciálnym prevedením podľa vašej linky. Ventilátor k rýchlobežnému mlynu je štandardne vybavený rýchlospojkou Jacob DN100, na objednávku ho vyrábame pre iný priemer potrubia. Oba produkty sú vlastná česká výroba.
Odprašovacie zariadenie OZ a Magnetická vzorkovacia tyč MVT sú určené najmä pre plastikársky priemysel a recykláciu; Rotačný vzorkovač RV nachádza uplatnenie v cementárňach, vápeniciach, ťažobnom, chemickom, farmaceutickom aj potravinárskom priemysle. Tavný vzorkovací lis TVL a Ventilátor k rýchlobežnému mlynu sú zamerané na výrobcov a spracovateľov plastov prevádzkujúcich vlastné recyklačné alebo mlecie linky.
V ktorých priemyselných odvetviach sa rotačný vzorkovač používa?
Rotačný vzorkovač sa používa v cementárňach, vápenkách, banskom, chemickom a farmaceutickom priemysle, potravinárstve, pri výrobe hnojív a krmív atď.
