Výhody magnetického separátora DND-MC

  • inštalačná výška až 450 mm
  • separácia Fe častíc od 0,5 do 300 mm
  • max. rýchlosť dopravníkového pásu: 3 m/s
  • záruka 10 rokov
  • ľahké neodýmové varianty
  • výroba separátorov na mieru
  • vybrané modely trvalo na sklade

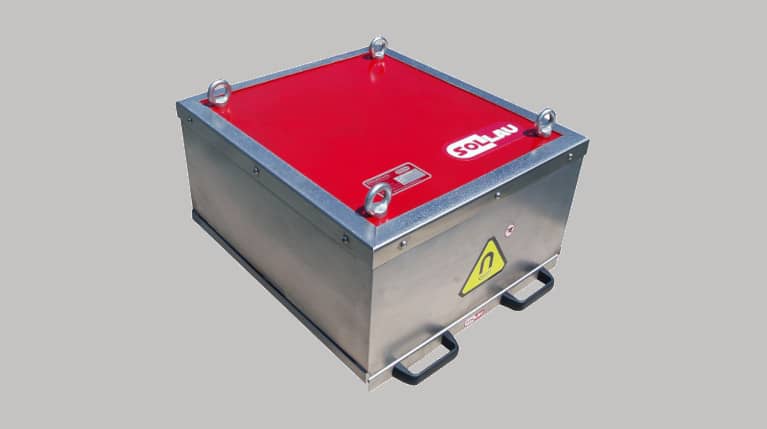

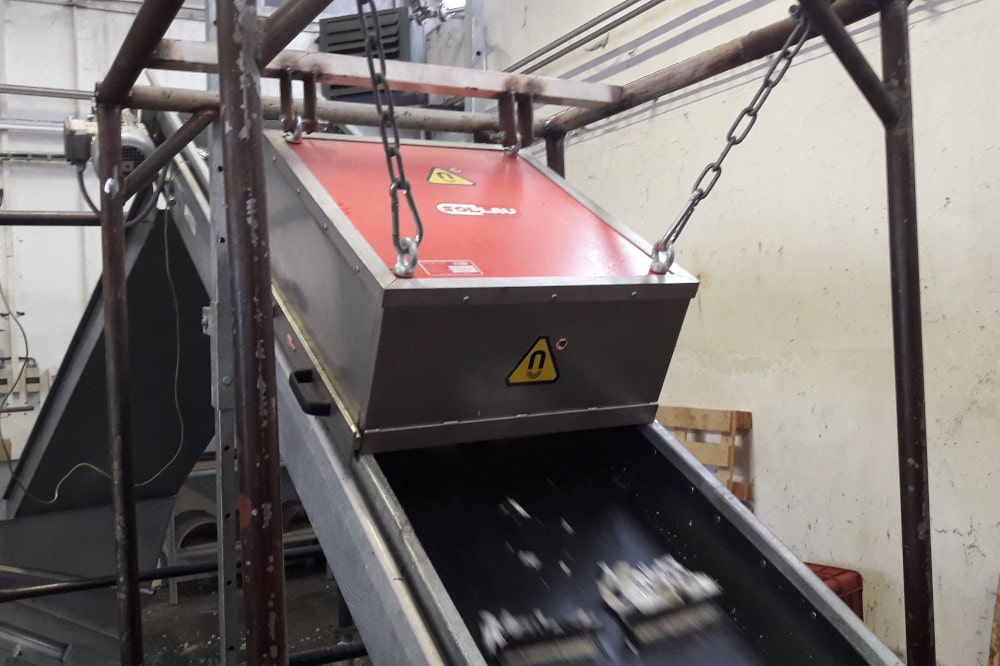

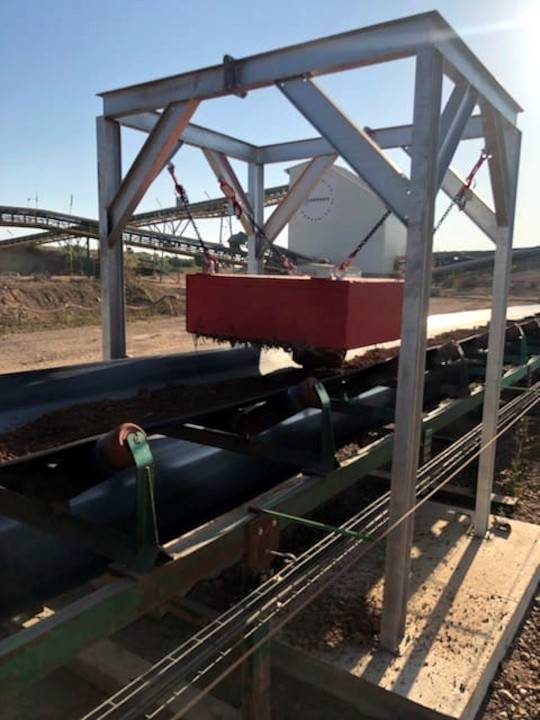

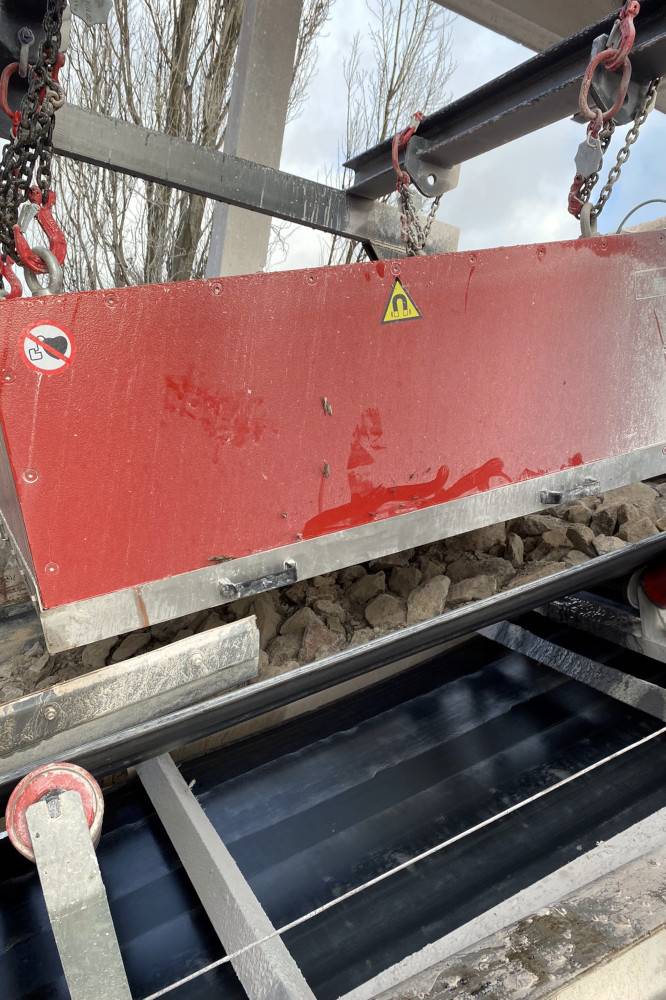

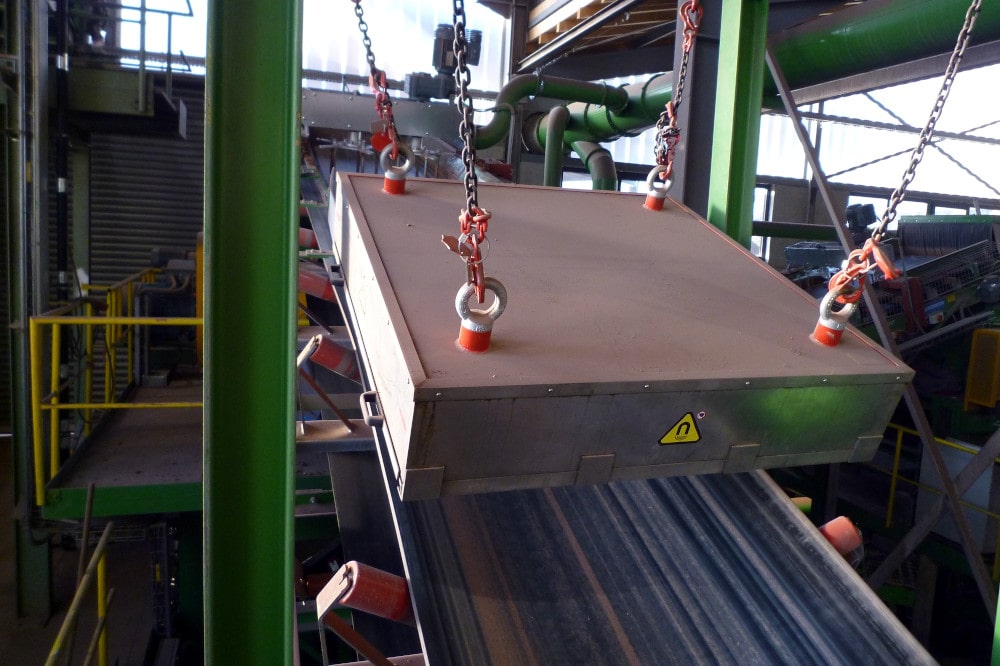

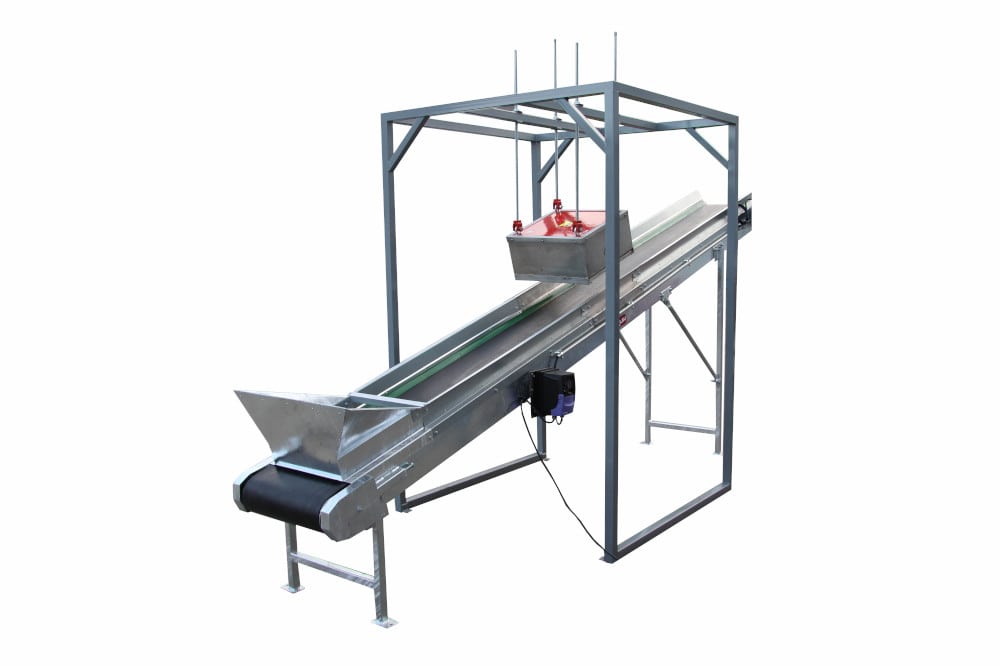

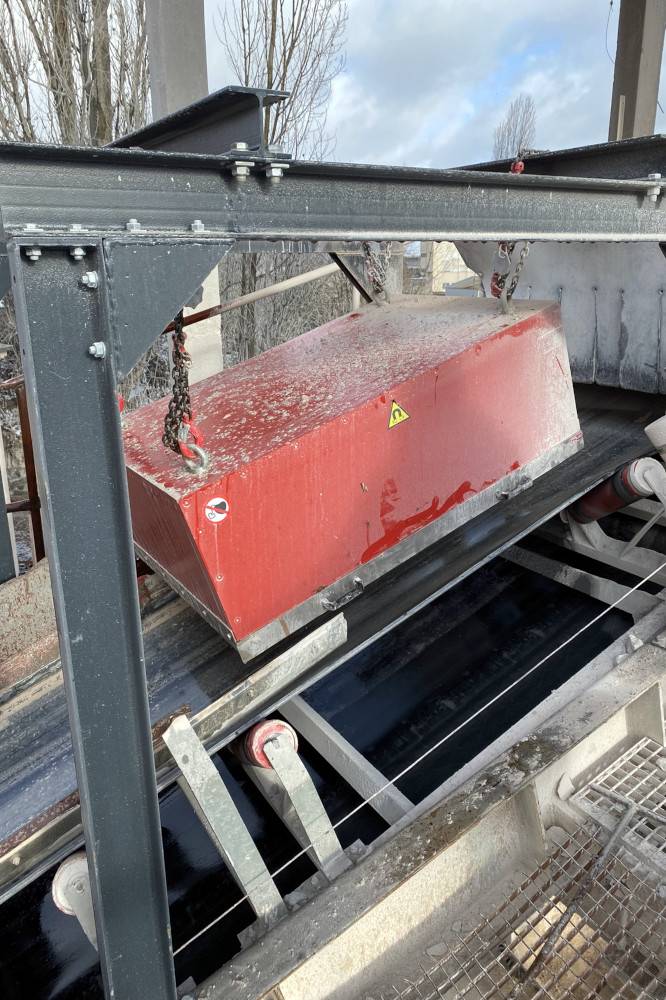

Magnetické dosky DND-MC nad pásový dopravník

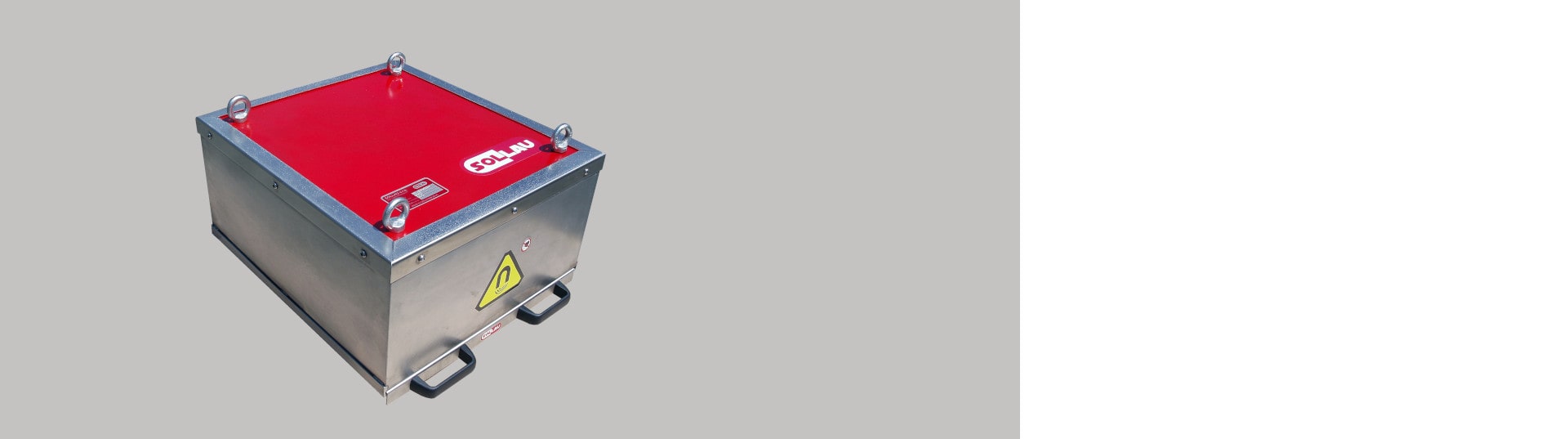

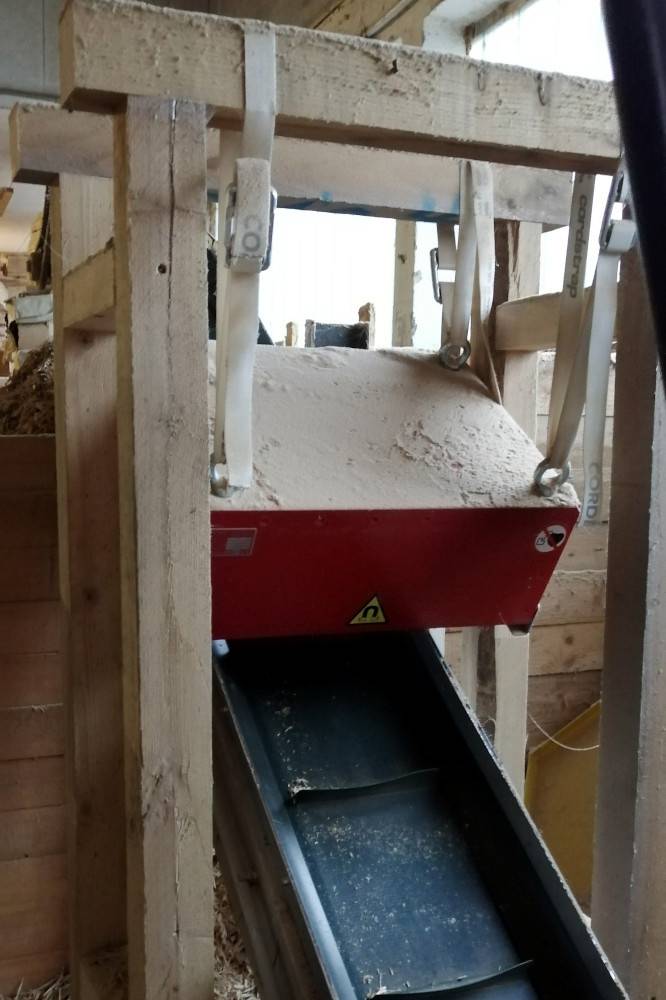

Magnetická doska DND-MC nad pásový dopravník

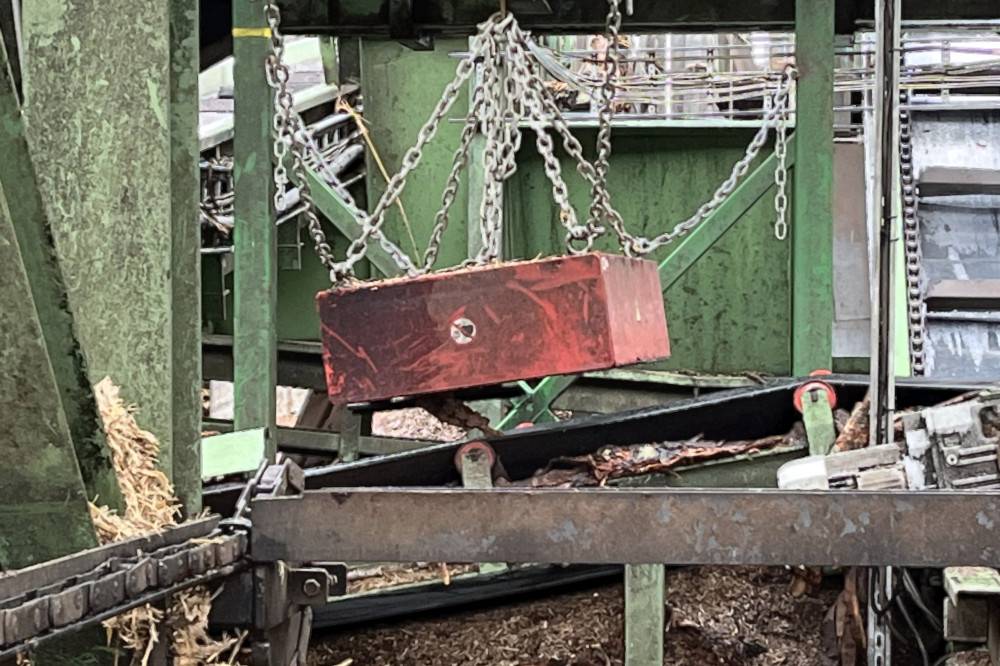

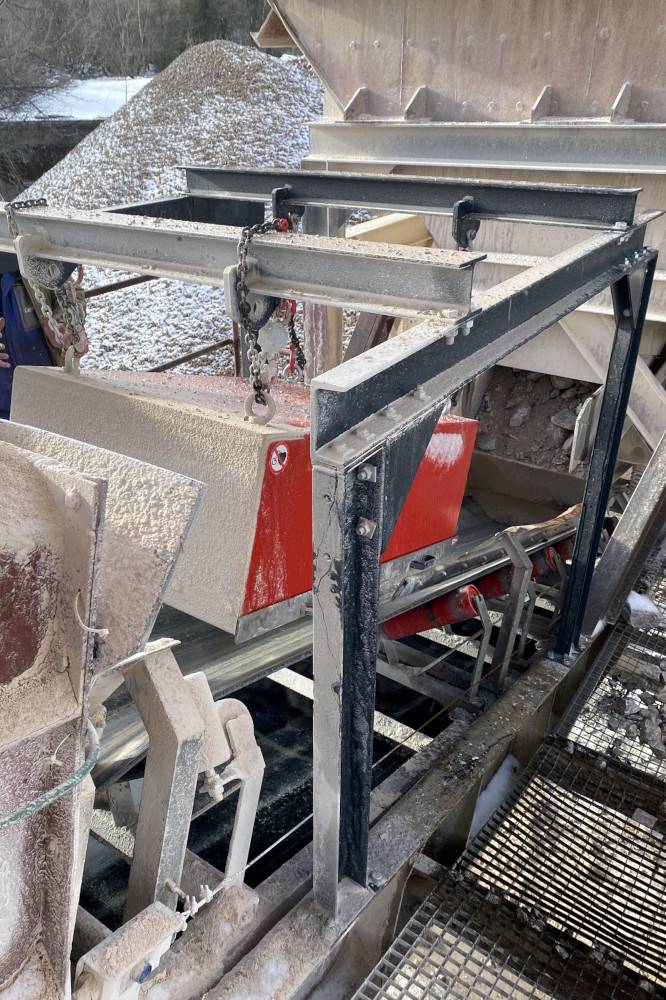

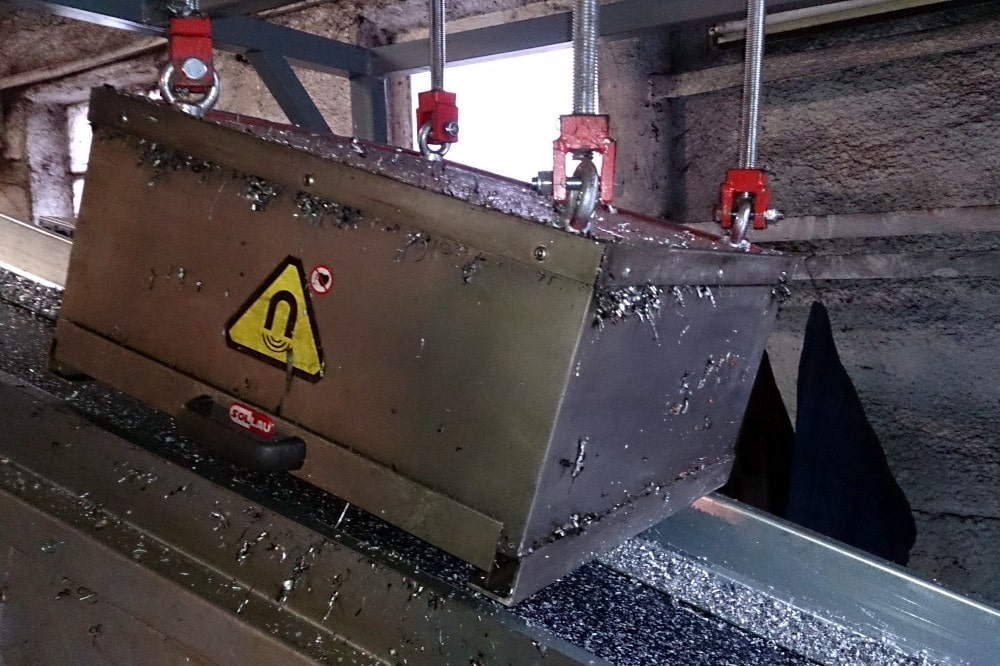

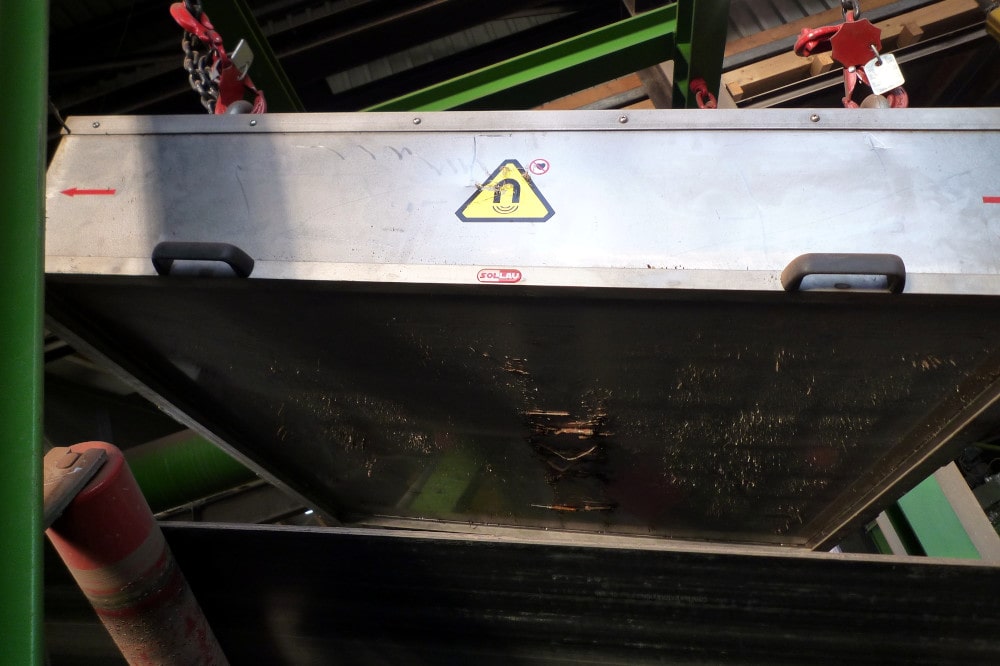

Magnetická doska s ručným čistením je jednoduchým a nenáročným riešením separácie feromagnetických častíc z materiálov prepravovaných na pásovom dopravníku. Tento spôsob odstraňovania kovových nečistôt sa používa najmä pri menšom výskyte feromagnetických prímesí (ktoré počas pracovnej zmeny vyžaduje maximálne jedno čistenie dosky).

Ako sa magnetická doska čistí?

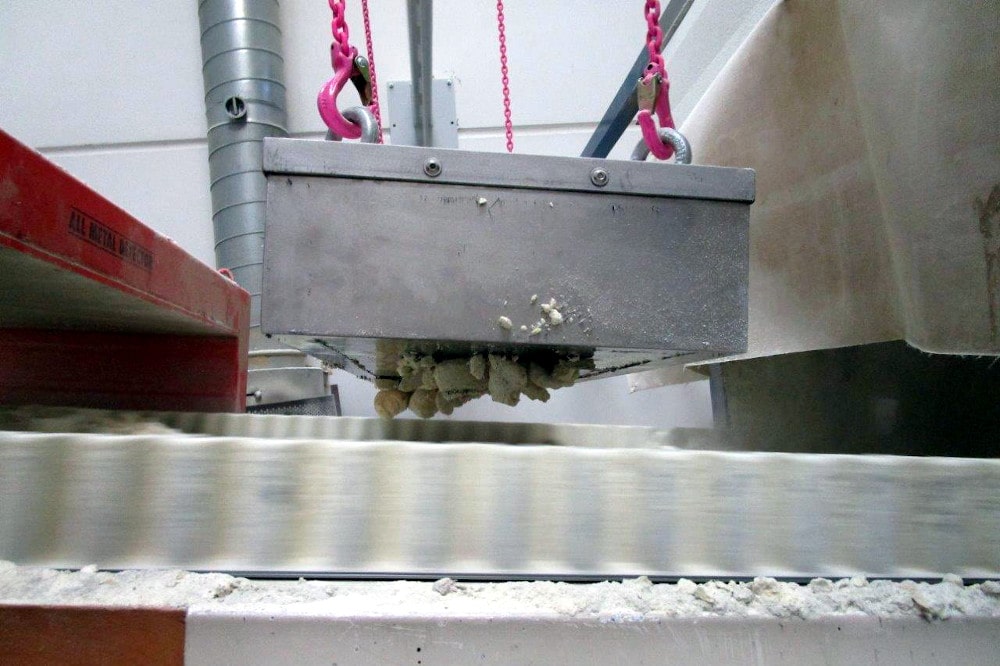

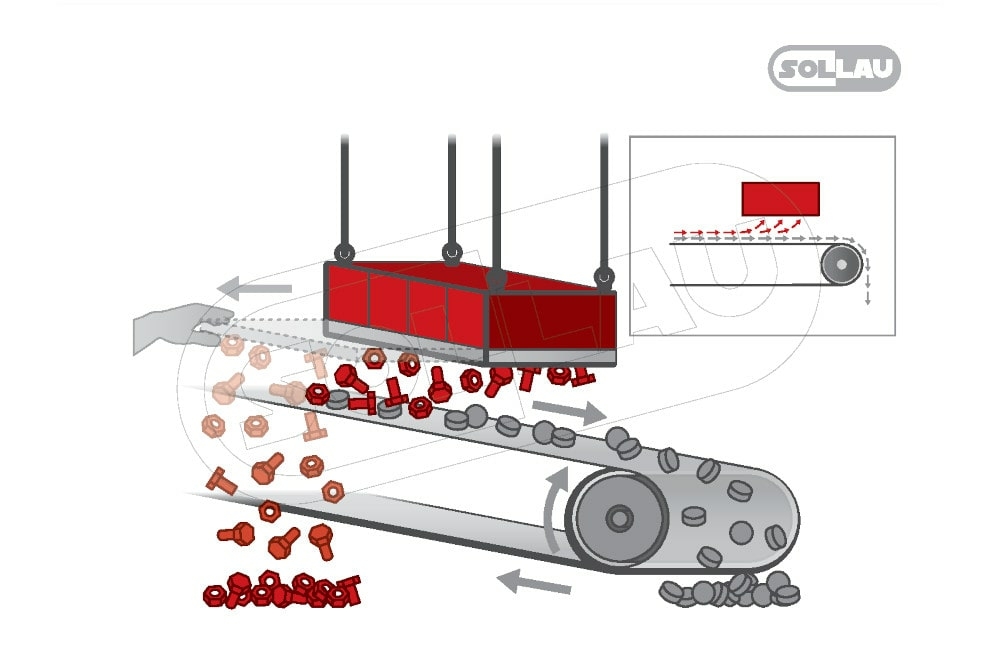

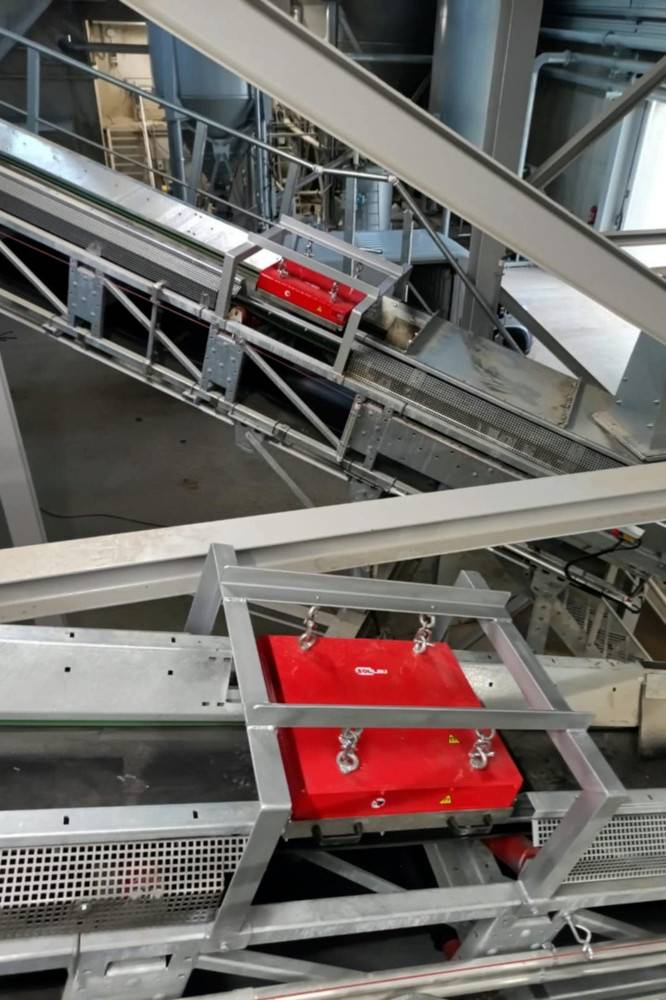

Doska je zavesená nad pásovým dopravníkom a magnetické častice v dopravovanom materiáli sa zachytávajú na spodnej – magnetickej – strane dosky (zvyčajne vybavenej permanentnými feritovými magnetmi alebo na prianie aj extrémne silnými neodýmovými magnetmi NdFeB). Zachytené magnetické nečistoty sa z dosky odstraňujú ručne. Ak je obsah magnetických častíc v prepravovanom materiáli vyšší a doska sa nečistotami rýchlo zanáša, odporúča sa radšej zvoliť magnetickú dosku s automatickým čistením.

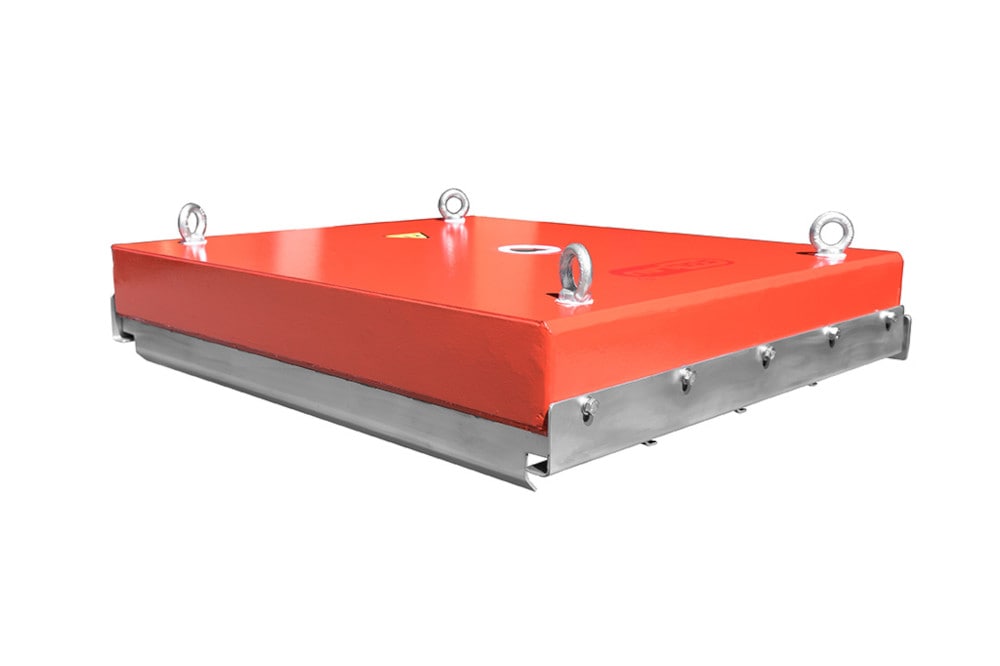

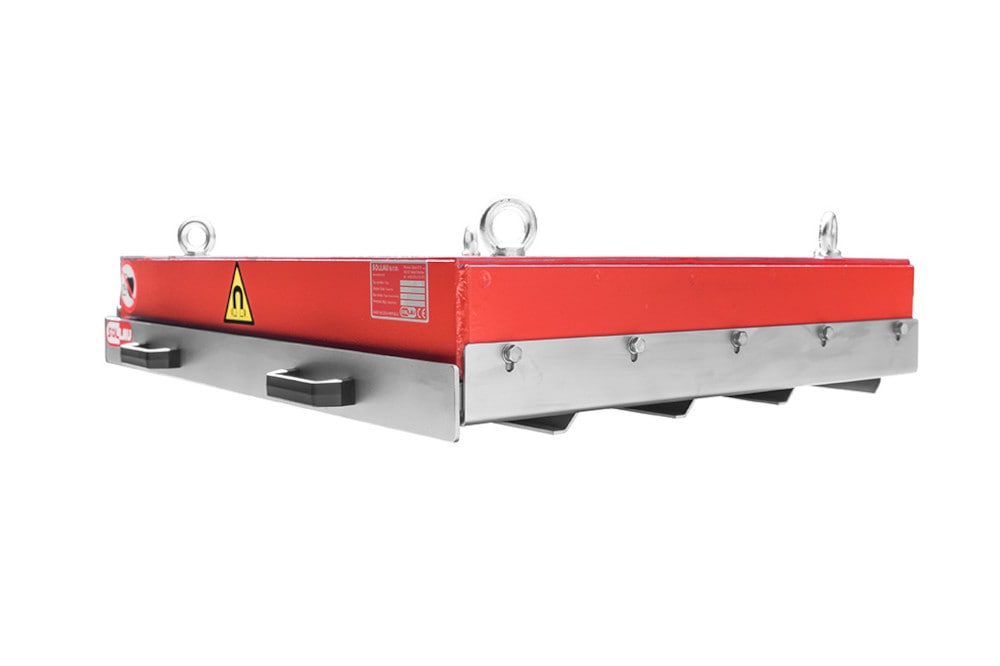

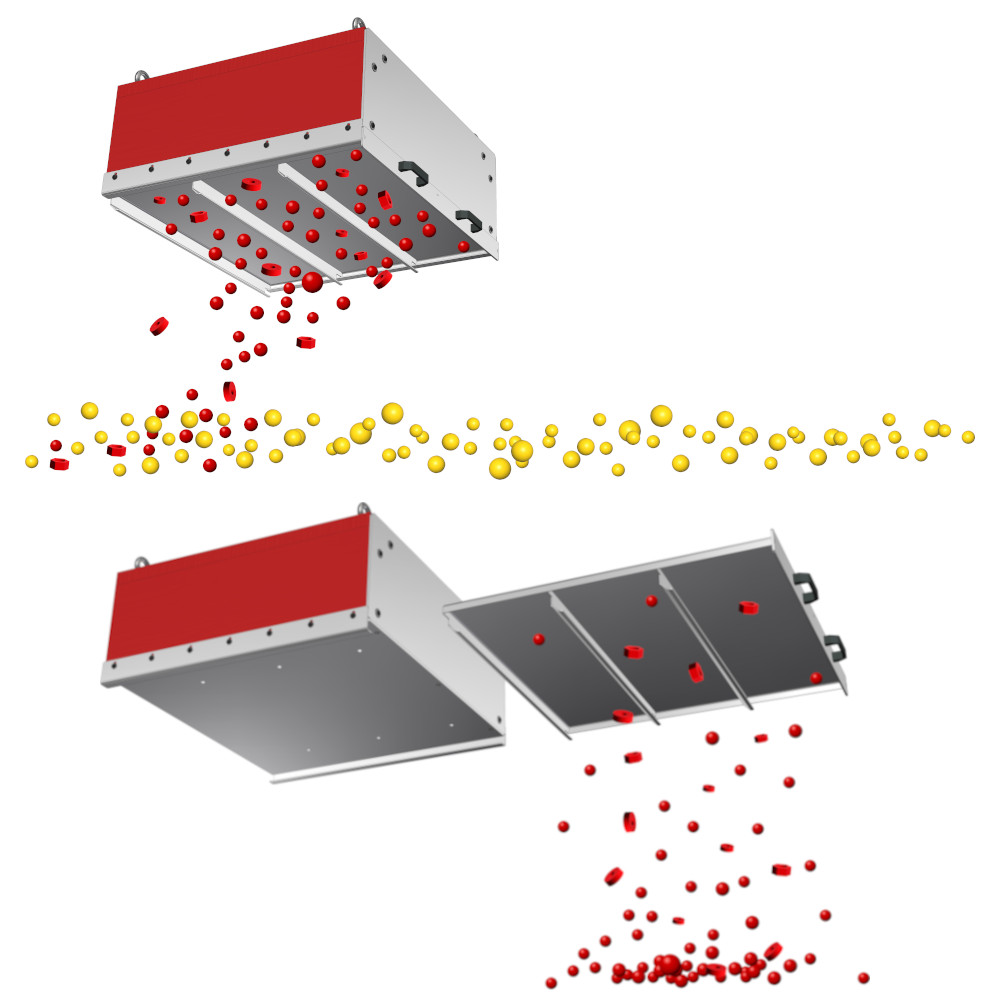

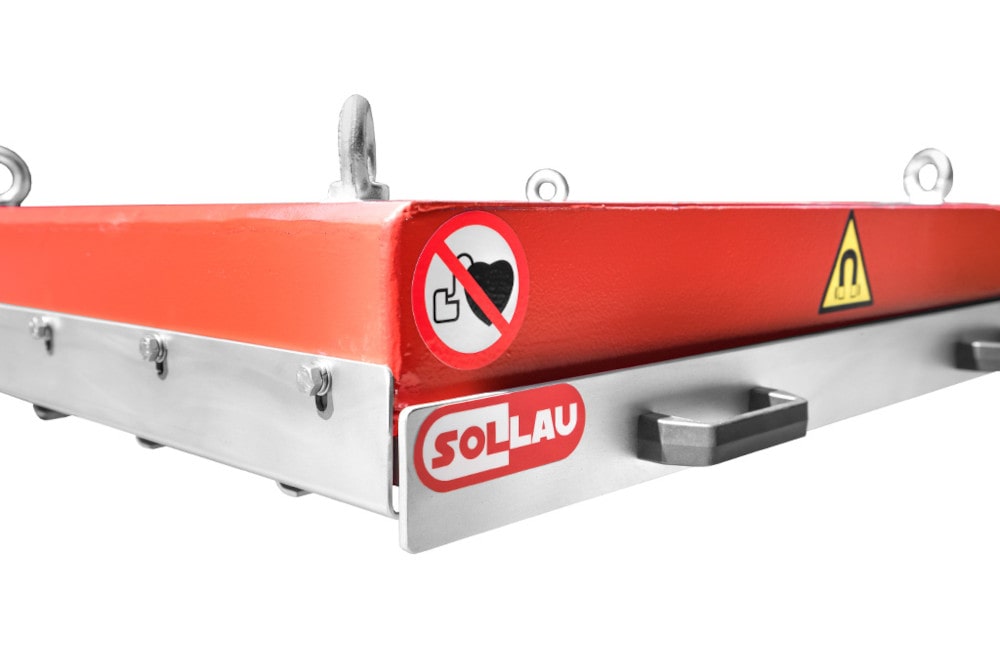

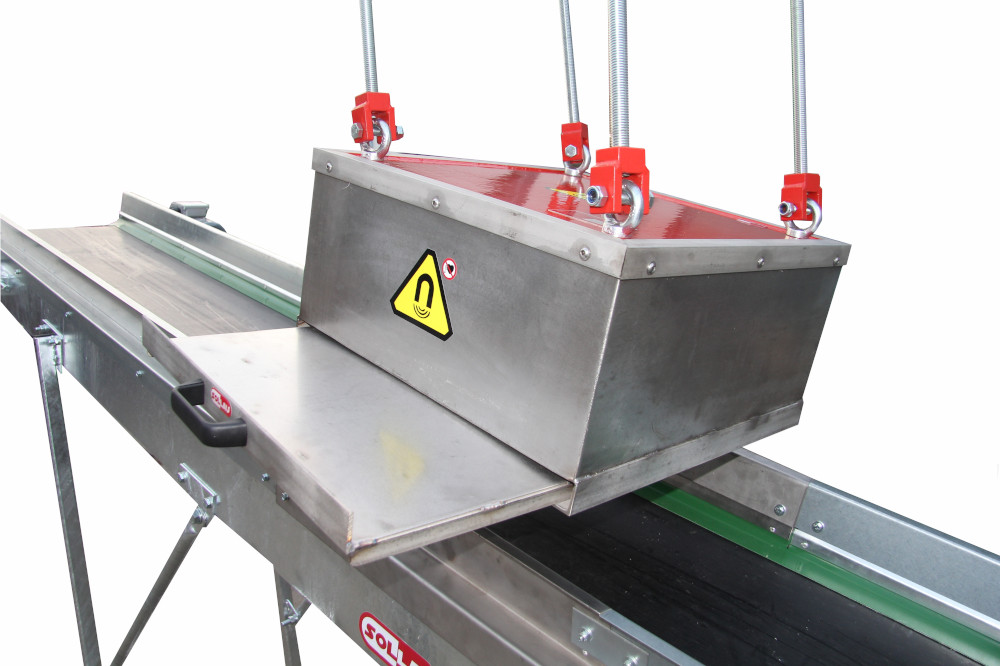

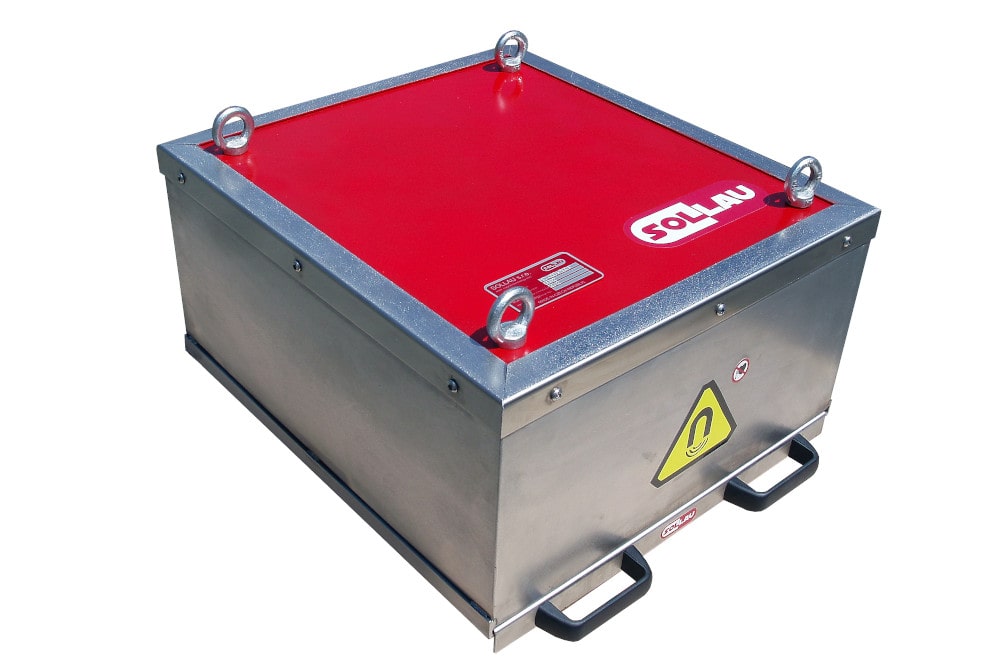

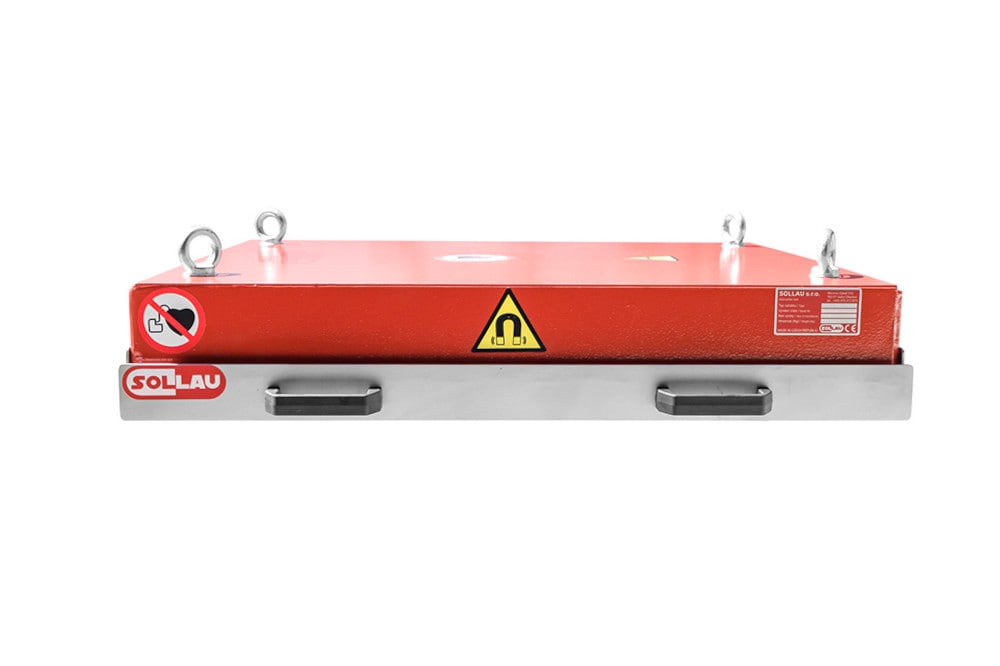

Výsuvný čistiaci plech

Za príplatok môžu byť magnetické dosky DND-MC vybavené výsuvným čistiacim plechom, ktorý zabezpečí jednoduché odstránenie zachytených magnetických nečistôt. Na spodnej časti čistiaceho plechu, ktorý kryje samotnú magnetickú dosku, sa nachádzajú pozdĺžne lišty, ktoré pri vysunutí a čistení čistiaceho plechu zabraňujú preskakovaniu zachytených feromagnetických nečistôt na magnetické jadrá dosky. Tieto lišty zabezpečujúce rovnomerné rozloženie zachyteného materiálu na magnetickej doske.

Rozmery magnetickej dosky

Magnetickou desku s manuálním čištěním dokážeme vyrobit v jakýchkoliv rozměrech dle vašich požadavků.

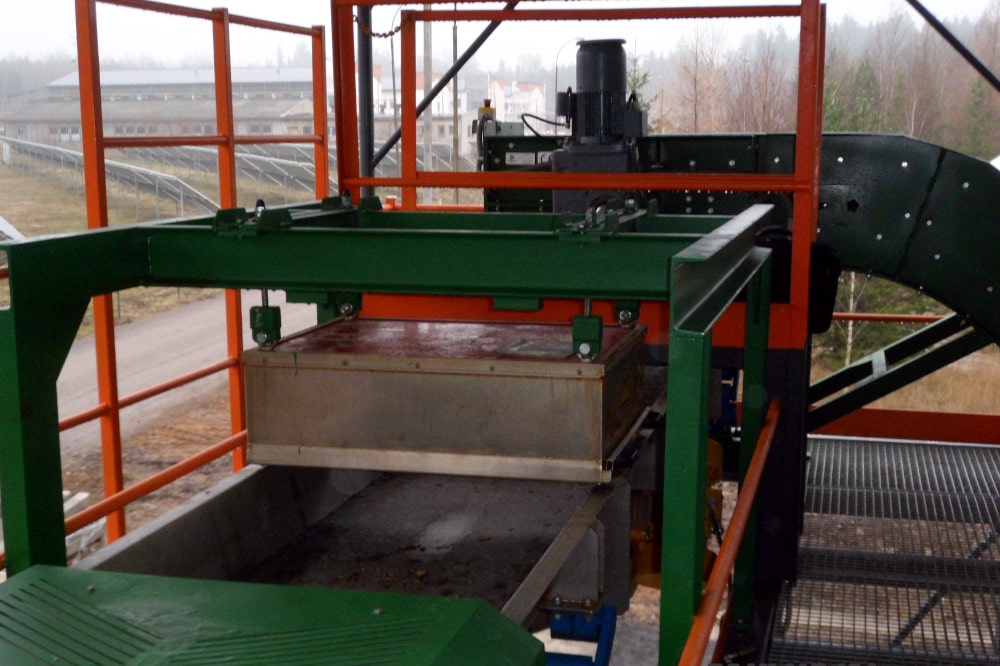

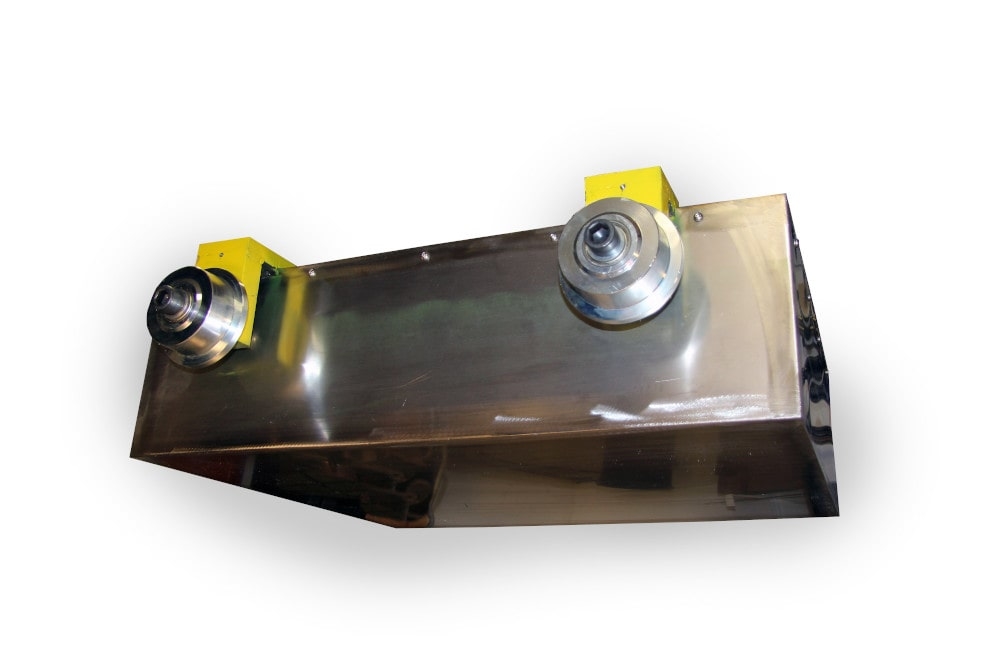

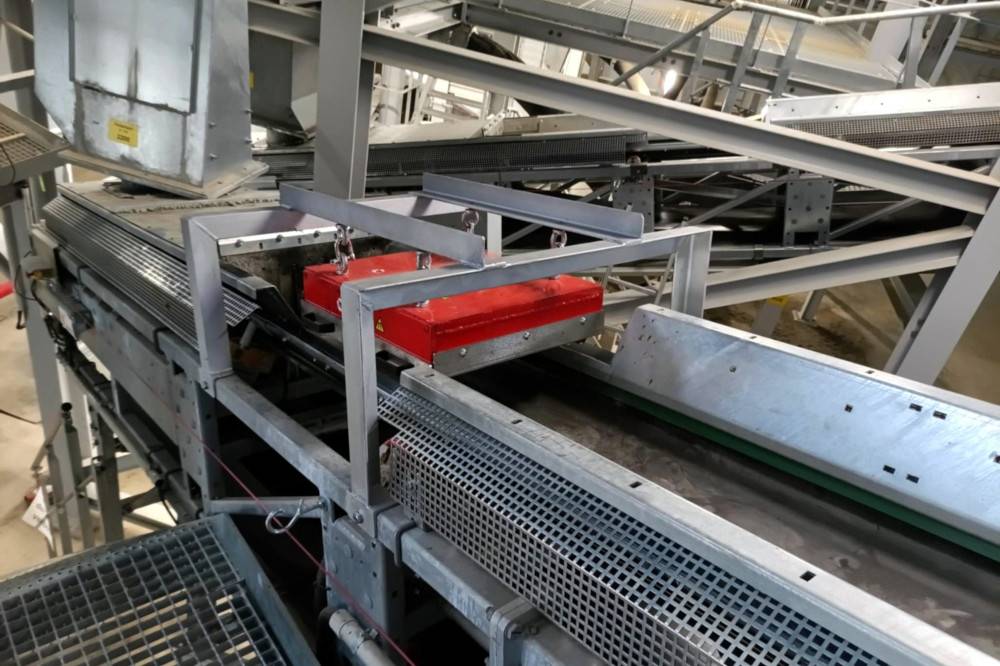

Magnetická doska na koľajovej konštrukcii

Magnetická doska na koľajničkovej konštrukcii

Sofistikovanou alternatívou magnetickej dosky s manuálnym čistením je magnetická doska uložená na jednoduchej koľajnicovej konštrukcii, ktorá umožňuje magnetickú dosku bez námahy vysunúť nabok a údržbu, najmä odstránenie zachytených kovových predmetov, a to aj za chodu dopravníka, bezpečne vykonať.

Spojenie magnetickej dosky a magnetického valca

Na dosiahnutie čo najvyššieho stupňa separácie, odporúčame – v prípade vyššej vrstvy materiálu na dopravníku – kombinovať magnetickú dosku zavesenú nad pásom so separačným magnetickým valcom, ktorý dokáže zachytiť aj feromagnetické častice zo spodných vrstiev materiálu.

Ako sa o vás postaráme?

O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.

1.
Prídeme

2.
Zameriame a a navrhneme

3.
Vyrobíme na mieru

4.
Nainštalujeme

5.
Sprevádzkujeme a zaškolíme

6.
Poskytneme autorizovaný servis

Magnetické dosky sa vyrábajú celkovo v ôsmich rôznych radoch (päť feritových a tri neodýmové), takže aj štandardné výrobky môžu pokryť potreby a požiadavky čo najširšieho okruhu zákazníkov. Naši zákazníci majú zároveň záruku, že dostanú výrobok s parametrami, ktoré presne zodpovedajú ich potrebám, a že nebudú zbytočne priplácať za niečo, čo nepotrebujú.

Certifikát TESYDOSOLLAU – naše výrobky zvárajú skutoční profesionáli!

Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

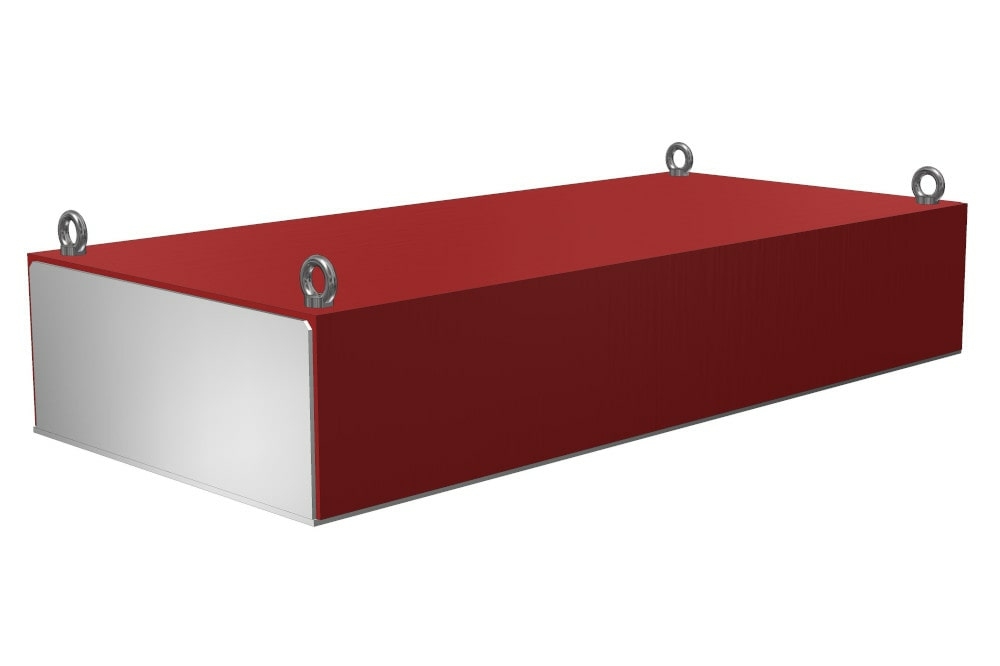

Feritové dosky

Hlavnými výhodami feritových magnetických dosiek sú ich tepelná odolnosť, magnetická stabilita, nižšia cena a pri silných produktových radoch ich hlboké a veľmi silné magnetické pole.

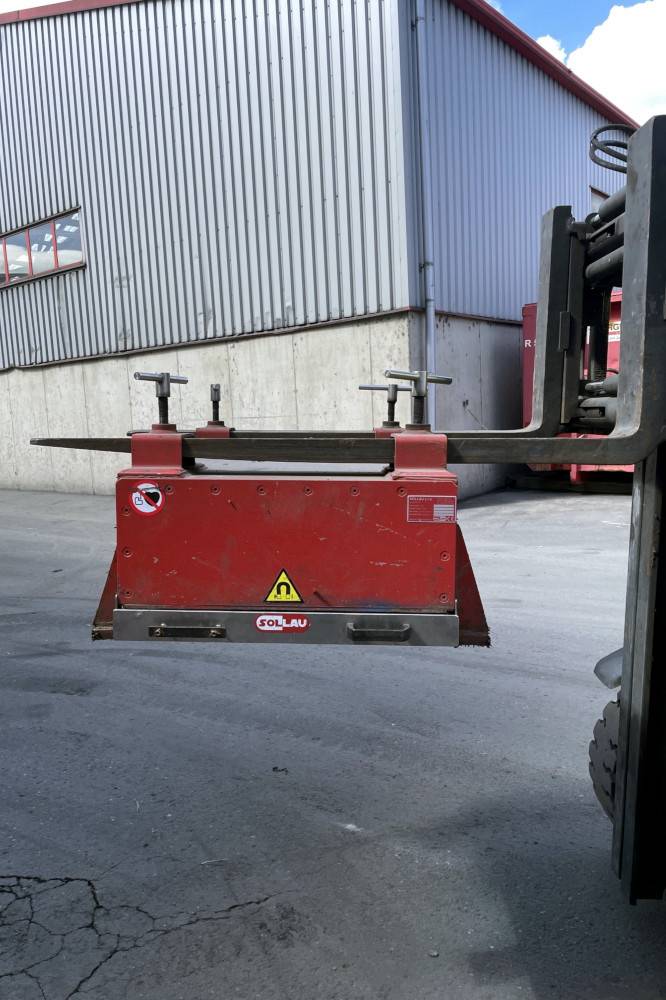

DND-MC M F

Magnetická doska DND-MC M F nad pásový dopravník s ručným čistením

  • Inštalačná výška až 200 mm
  • Nižšia hmotnosť
  • Zachytávanie feromagnetických častíc väčších ako 1 mm

Produktový rad, ktorý spája štandardný výkon a zaujímavú cenu. Separátory dokážu zachytiť najmä väčšie feromagnetické častice (nad 1 mm) a sú určené na stredne náročné aplikácie s max. inštalačnou výškou 200 mm. Výhodou tejto dosky je jej rýchla ekonomická návratnosť (pomer cena: výkon).

VýrobokMax. šírka dopravníkového pásu (mm)Max. odporúčaná inštalačná výška (mm)Dátová karta
priečnepozdĺžne
DND-MC M1 F 500 650 170 zobraziť PDF
DND-MC M2 F 800 650 200 zobraziť PDF
DND-MC M3 F 1000 650 200 zobraziť PDF
DND-MC M4 F 1200 650 200 zobraziť PDF
DND-MC M5 F 1400 650 200 zobraziť PDF
DND-MC M6 F 1600 650 200 zobraziť PDF
DND-MC M7 F 1800 650 200 zobraziť PDF

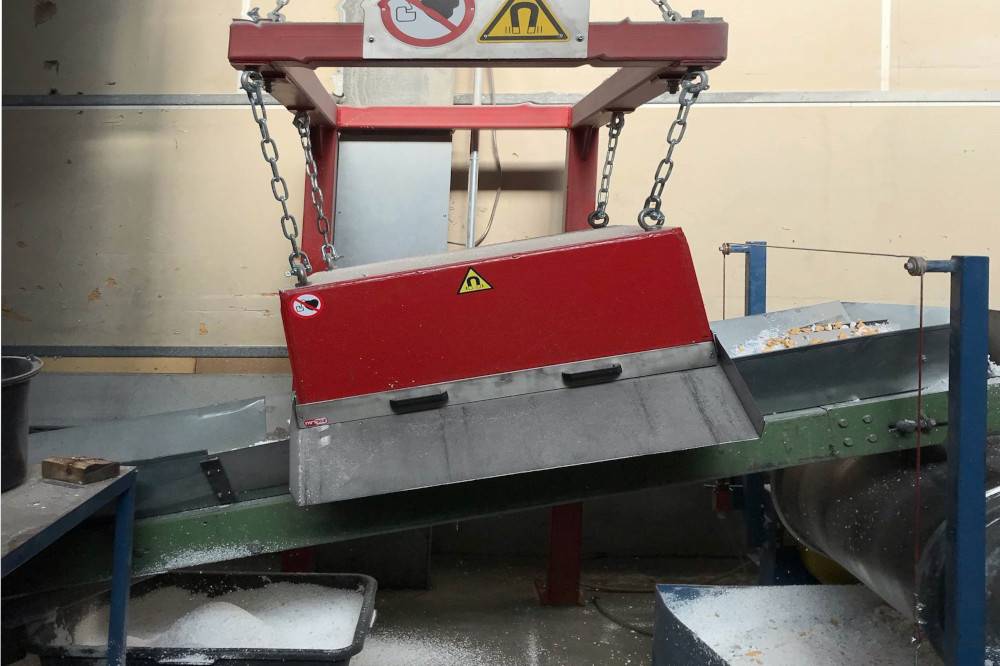

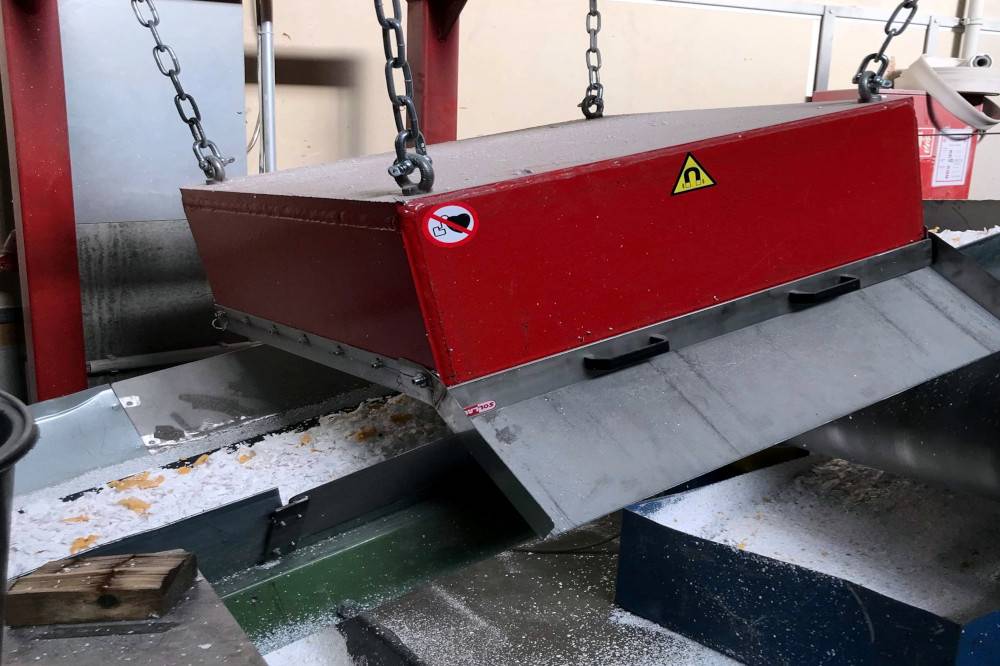

DND-MC Ms F

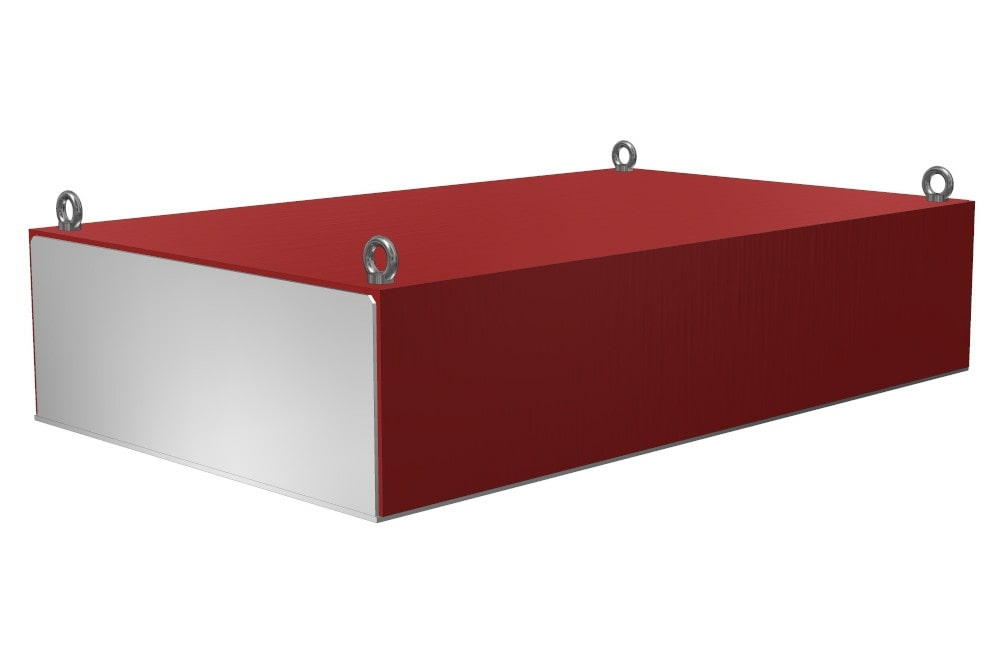

Magnetická doska DND-MC Ms F nad pásový dopravník s ručným čistením

  • Instalační výška až 320 mm
  • Zachytávanie feromagnetických častíc väčších ako 1 mm

Tento rad je určený pre náročných používateľov, ktorí od separátora očakávajú vysoký výkon aj vo väčších hĺbkach. Maximálna inštalačná výška je 320 mm.

VýrobokMax. šírka dopravníkového pásu (mm)Max. odporúčaná inštalačná výška (mm)Dátová karta
priečnepozdĺžne
DND-MC Ms2 F 800 850 270 zobraziť PDF
DND-MC Ms3 F 1000 850 300 zobraziť PDF
DND-MC Ms4 F 1200 850 320 zobraziť PDF
DND-MC Ms5 F 1400 850 320 zobraziť PDF
DND-MC Ms6 F 1600 850 320 zobraziť PDF
DND-MC Ms7 F 1800 850 320 zobraziť PDF
DND-MC Ms8 F 2000 850 320 zobraziť PDF

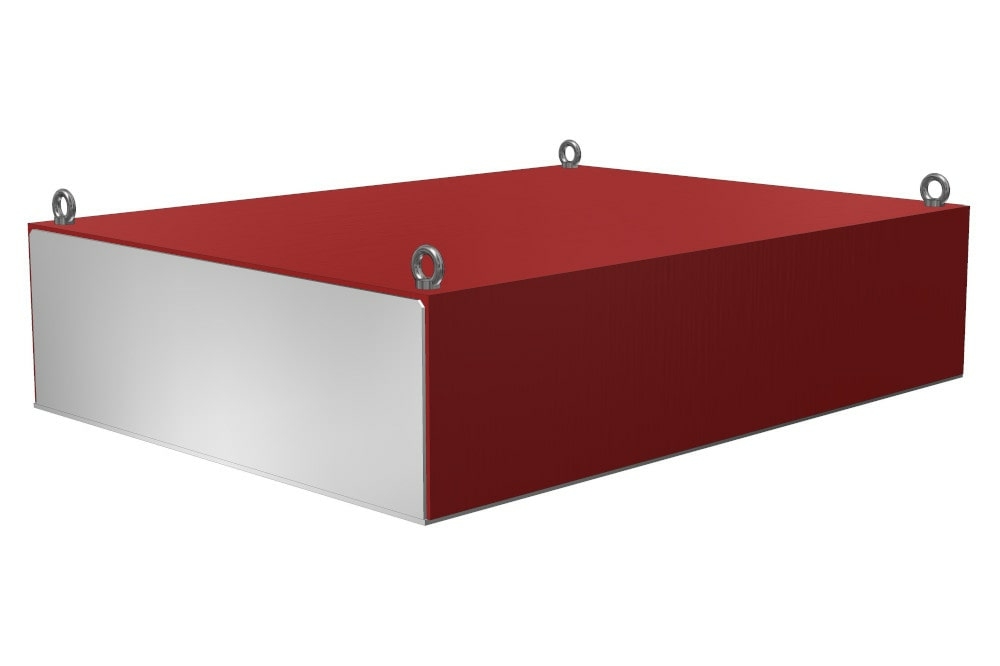

DND-MC Mp F

Magnetická doska DND-MC Mp F nad pásový dopravník s ručným čistením

  • Instalační výška až 340 mm
  • Verzia s väčšou šírkou špeciálne navrhnutá pre aplikácie s preplnením
  • Zachytávanie feromagnetických častíc väčších ako 1 mm

Tento rad je určený na inštaláciu do výšky max. 340 mm a jeho výhodou je aj väčšia šírka.

VýrobokMax. šírka dopravníkového pásu (mm)Max. odporúčaná inštalačná výška (mm)Dátová karta
priečnepozdĺžne
DND-MC Mp2 F 800 1050 290 zobraziť PDF
DND-MC Mp3 F 1000 1050 320 zobraziť PDF

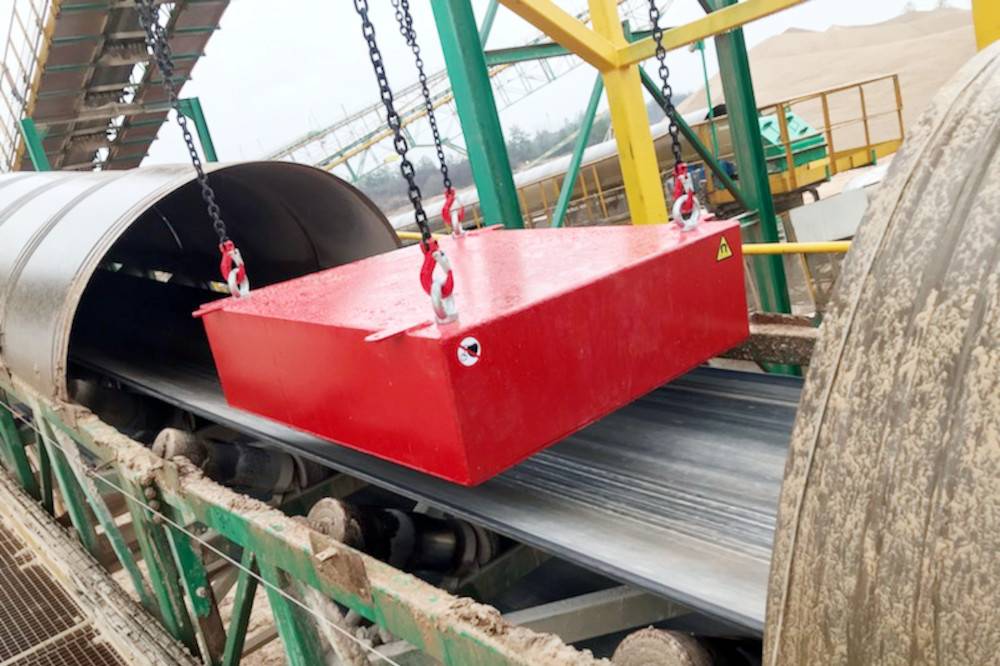

DND-MC Mp4 F 1200 1050 340 zobraziť PDF
DND-MC Mp5 F 1400 1050 340 zobraziť PDF
DND-MC Mp6 F 1600 1050 340 zobraziť PDF
DND-MC Mp7 F 1800 1050 340 zobraziť PDF
DND-MC Mp8 F 2000 1050 340 zobraziť PDF

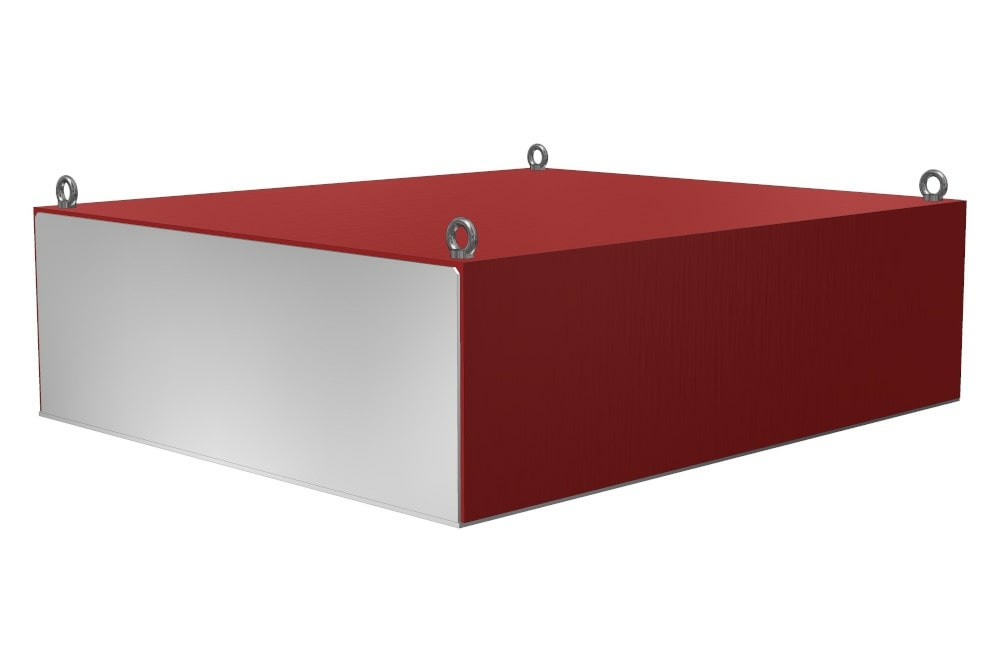

DND-MC Mm F

Magnetická doska DND-MC Mm F nad pásový dopravník s ručným čistením

  • Instalační výška až 400 mm
  • Zachytávanie feromagnetických častíc väčších ako 1 mm

Tieto separátory sú určené na veľmi náročné aplikácie vo väčších hĺbkach (až do 400 mm).

VýrobokMax. šírka dopravníkového pásu (mm)Max. odporúčaná inštalačná výška (mm)Dátová karta
priečnepozdĺžne
DND-MC Mm2 F 800 1200 320 zobraziť PDF
DND-MC Mm3 F 1000 1200 350 zobraziť PDF
DND-MC Mm4 F 1200 1200 400 zobraziť PDF
DND-MC Mm5 F 1400 1200 400 zobraziť PDF
DND-MC Mm6 F 1600 1200 400 zobraziť PDF
DND-MC Mm7 F 1800 1200 400 zobraziť PDF
DND-MC Mm8 F 2000 1200 400 zobraziť PDF

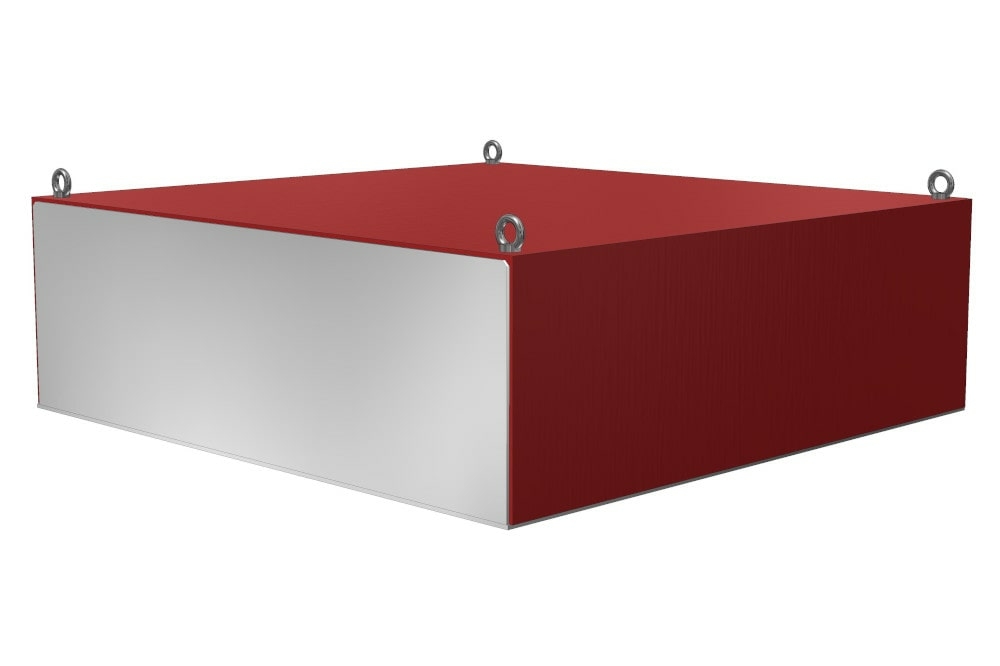

DND-MC Mx F

Magnetická doska DND-MC Mx F nad pásový dopravník s ručným čistením

  • Instalační výška až 450 mm
  • Zachytávanie feromagnetických častíc väčších ako 1 mm

Ide o najsilnejší rad magnetických separátorov firmy SOLLAU. Magnetická indukcia týchto zariadení je na hranici súčasných možností najsilnejších permanentných magnetov a prekonávajú ju iba elektromagnetické separátory. Tento rad je určený na najnáročnejšiu separáciu z veľkých hĺbok a vysokých a ťažkých materiálových vrstiev. Maximálna závesná výška týchto zariadení je až 400 mm (pre zaujímavosť: hmotnosť najsilnejšieho feritového radu Mx F je približne päťkrát vyššia ako hmotnosť najľahšieho radu M F!).

VýrobokMax. šírka dopravníkového pásu (mm)Max. odporúčaná inštalačná výška (mm)Dátová karta
priečnepozdĺžne
DND-MC Mx3 F 1000 1450 450 zobraziť PDF
DND-MC Mx4 F 1200 1450 450 zobraziť PDF
DND-MC Mx5 F 1400 1450 450 zobraziť PDF
DND-MC Mx6 F 1600 1450 450 zobraziť PDF
DND-MC Mx7 F 1800 1450 450 zobraziť PDF
DND-MC Mx8 F 2000 1450 450 zobraziť PDF

Neodýmové dosky

Medzi najväčšie výhody neodýmových dosiek patrí extrémne silné (ale relatívne krátke) magnetické pole a nízka hmotnosť. Aplikujú sa preto najmä tam, kde z dôvodu vyššej hmotnosti nie je možné nasadiť štandardné feritové magnetické dosky alebo v prípadoch, keď je potrebná extrémne vysoká účinnosť separácie v menších hĺbkach (napr. v mobilných drviacich a recyklačných zariadeniach a pod.).

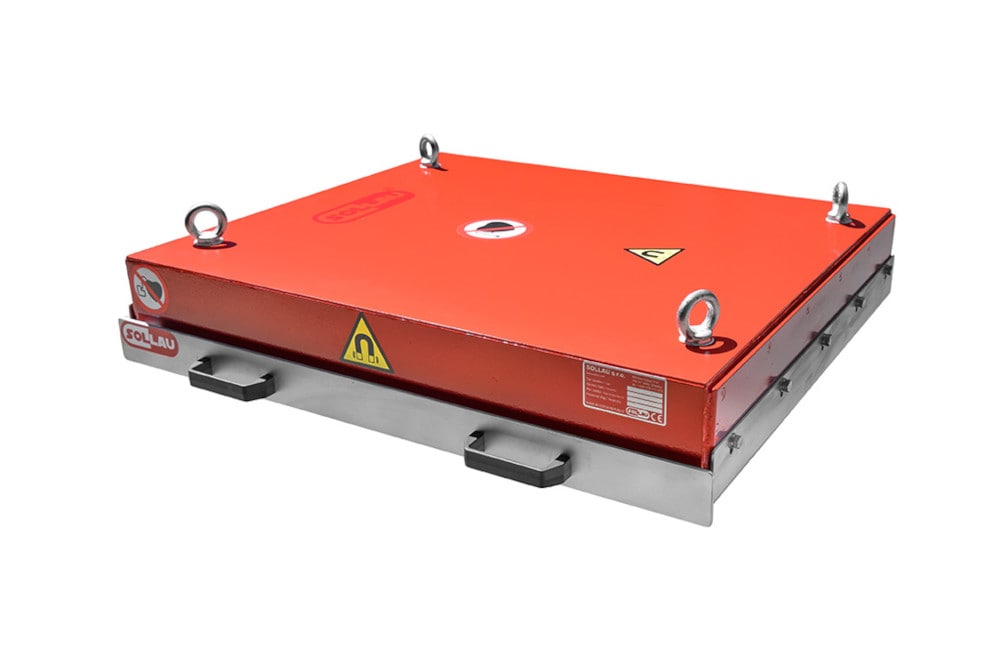

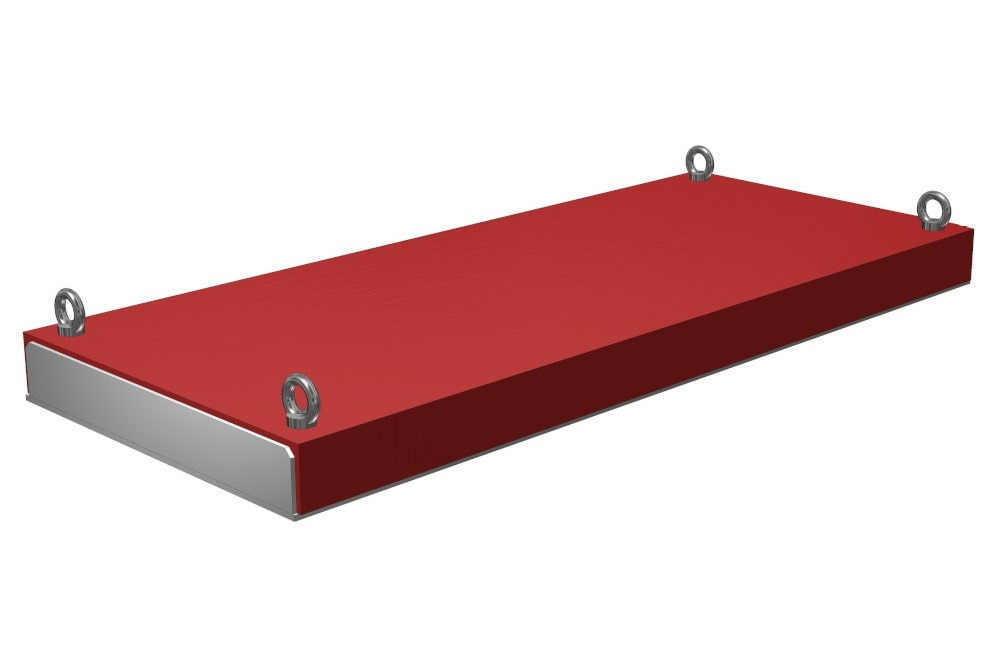

DND-MC N

Magnetická doska DND-MC N nad pásový dopravník s ručným čistením

  • Instalační výška až 200 mm
  • Zachytávanie feromagnetických častíc väčších ako 0,5 mm

Najľahší rad, určený na inštaláciu do výšky max. 200 mm. V nižších hĺbkach dokáže doska zachytiť aj nečistoty menšie ako 1 mm.

VýrobokMax. šírka dopravníkového pásu (mm)
Při příčné instalaci nad dopravník
Max. odporúčaná inštalačná výška (mm)Dátová karta
DND-MC N1 500 200 zobraziť PDF
DND-MC N2 800 200 zobraziť PDF
DND-MC N3 1000 200 zobraziť PDF
DND-MC N4 1200 200 zobraziť PDF
DND-MC N5 1400 200 zobraziť PDF
DND-MC N6 1600 200 zobraziť PDF
DND-MC N7 1800 200 zobraziť PDF

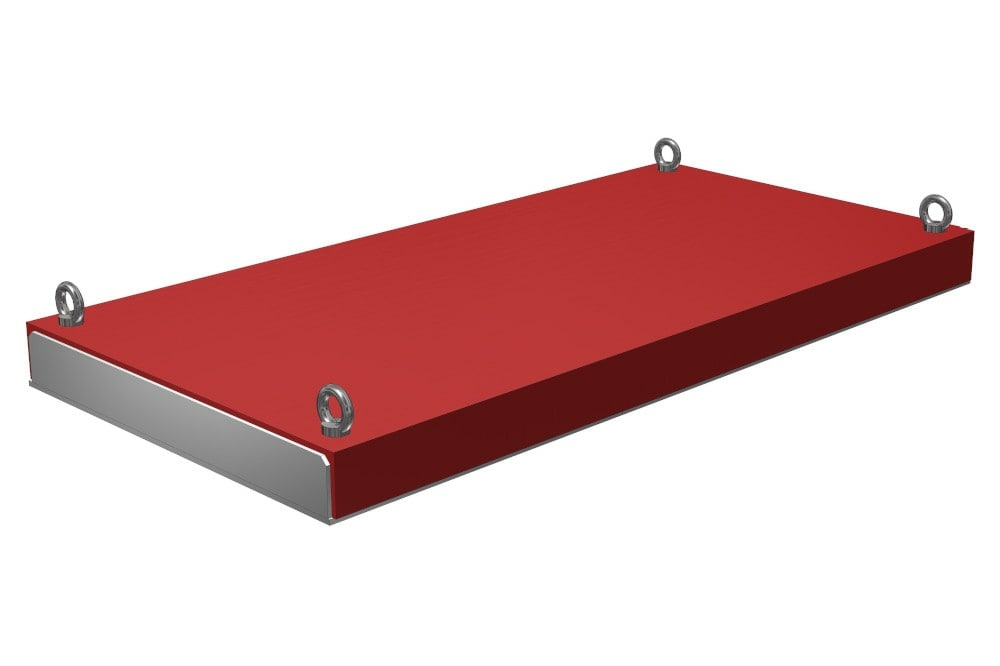

DND-MC Ns

Magnetická doska DND-MC Ns nad pásový dopravník s ručným čistením

  • Instalační výška až 220 mm
  • Zachytávanie feromagnetických častíc väčších ako 0,5 mm

Silnejší neodýmový variant na inštaláciu do výšky max. 220 mm, určený na stredne náročné aplikácie. Jeho výhodou je silná magnetická indukcia na kratšie vzdialenosti, zachytenie menších Fe nečistôt a nízka hmotnosť.

Výrobek*Max. šírka dopravníkového pásu (mm)
Při příčné instalaci nad dopravník
Max. odporúčaná inštalačná výška (mm)Dátová karta
DND-MC Ns1 500 220 zobraziť PDF
DND-MC Ns2 800 220 zobraziť PDF
DND-MC Ns3 1000 220 zobraziť PDF
DND-MC Ns4 1200 220 zobraziť PDF
DND-MC Ns5 1400 220 zobraziť PDF
DND-MC Ns6 1600 220 zobraziť PDF
DND-MC Ns7 1800 220 zobraziť PDF

DND-MC Nm

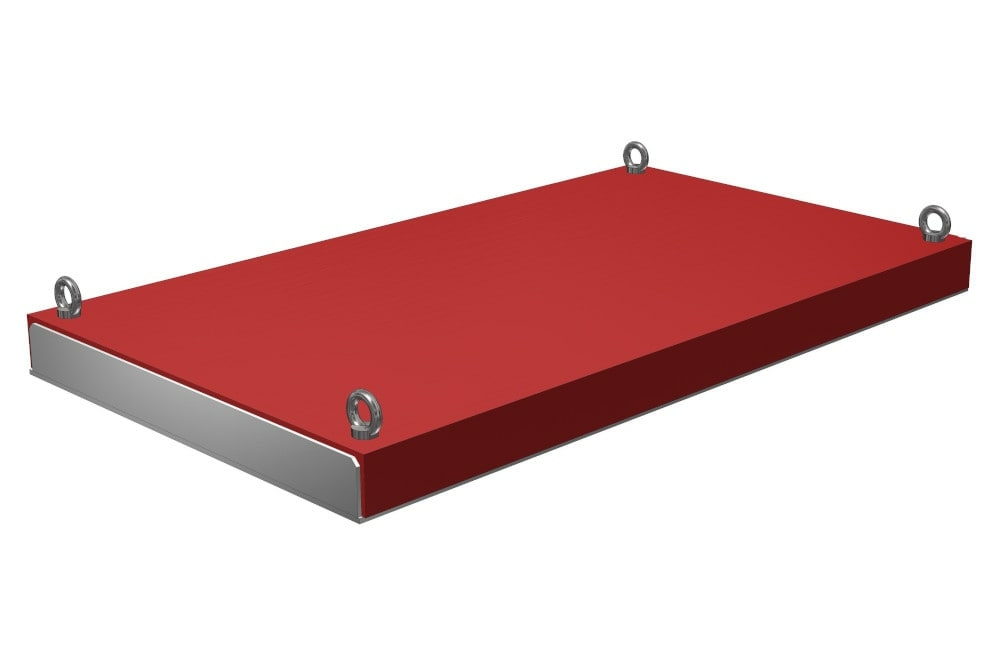

Magnetická doska DND-MC Nm nad pásový dopravník s ručným čistením

  • Instalační výška až 250 mm
  • Zachytávanie feromagnetických častíc väčších ako 0,5 mm

Najsilnejší neodýmový rad najmä na mobilné aplikácie, pri ktorých sa vyžaduje extrémne vysoká účinnosť separátora v nižších materiálových hĺbkach. Maximálna inštalačná výška je 250 mm.

VýrobokMax. šírka dopravníkového pásu (mm)
Při příčné instalaci nad dopravník
Max. odporúčaná inštalačná výška (mm)Dátová karta
DND-MC Nm1 500 300 zobraziť PDF
DND-MC Nm2 800 300 zobraziť PDF
DND-MC Nm3 1000 300 zobraziť PDF
DND-MC Nm4 1200 300 zobraziť PDF
DND-MC Nm5 1400 300 zobraziť PDF
DND-MC Nm6 1600 300 zobraziť PDF
DND-MC Nm7 1800 300 zobraziť PDF


    V akých priemyselných odvetviach sa uplatní magnetické dosky?

    Magnetická doska s ručným čistením nachádza uplatnenie napr. v oblasti recyklácie, výrobe a spracovaní plastov, ťažobnom, sklárskom a drevospracujúcom priemysle.
