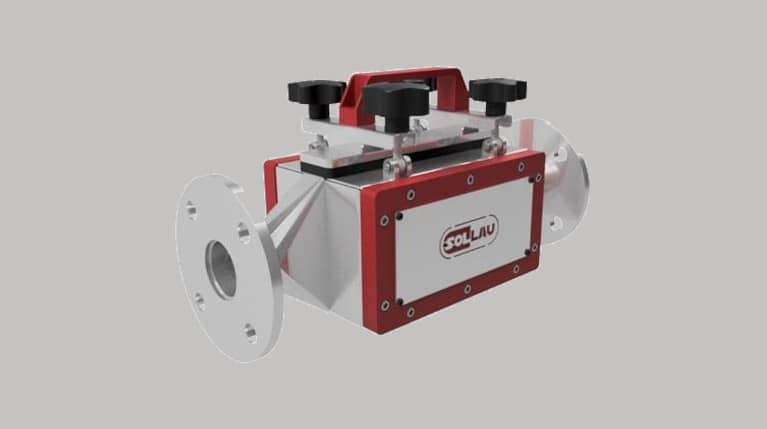

Permanentné matricové magnetické separátory MX-MC
Extrémne účinný magnetický separátor MX-MC osadený najsilnejšími neodýmovými magnetmi je určený na separáciu jemných magnetických a paramagnetických prímesí z tekutých či polotekutých materiálov.
Ako matricový magnetický separátor funguje?
Permanentný matricový separátor sa skladá z kovovej skrine s prírubami, magnetického systému (osadeného neodýmovými magnetmi) a matricovej kartuše. Keď materiál preteká matricou naplnenou magnetickou vlnou z nehrdzavejúcej ocele, veľmi intenzívne magnetické pole zhromažďuje zachytené feromagnetické nečistoty vnútri kazety s vlnou z nehrdzavejúcej ocele. Ďalšou výhodou tohto separátora je aj to, že vlna z nehrdzavejúcej ocele funguje aj ako mechanické sito a dokáže preto zachytiť aj drobné nemagnetické častice.
Přesvědčíme vás o vysoké účinnosti našeho matricového separátoru! Zdarma váš materiál otestujeme a dodáme vám protokol o provedených testech. Kontaktujte nás – spojíme se s vámi a domluvíme detaily. Z vaší strany je potřeba pouze dodat vzorek materiálu k testování. Zbytek nechte na nás.
Ako sa čistí matricový magnetický separátor?

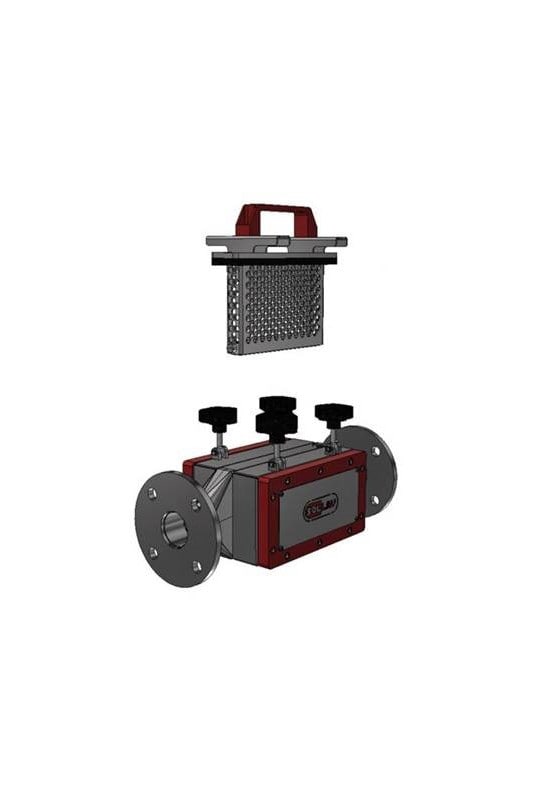

Pri čistení sa kartuša vytiahne zo separátora a môže sa použiť buď opätovne (po umytí napr. tlakovou vodou), alebo sa matrica (v prípade silného znečistenia vlny z nehrdzavejúcej ocele) nahradí novou.
Výhody matricového magnetického separátora MX-MC
- veľmi vysoká účinnosť separácie
- schopnosť zachytiť aj veľmi jemné feromagnetické častice (už od cca 1 μm)
- silná magnetická indukcia vo vnútri separačnej matrice
- hlboké magnetické pole
- minimálne náklady na prevádzku a údržbu
- cenovo veľmi zaujímavá alternatíva voči mnohonásobne drahším elektromagnetickým matricovým separátorom (typu WHIMS a HGMS)
- v porovnaní s bežnými roštovými separátormi (ktoré sa na odstránenie jemných feromagnetických prímesí z tekutých materiálov v súčasnosti používajú najčastejšie) je matricový separátor účinnejší, pretože zmagnetizovaná oceľová vlna je v oveľa intenzívnejšom kontakte s pretekajúcim materiálom než len niekoľko magnetických trubíc. Okrem toho sa okolo jednotlivých navzájom sa krížiacich jemných drôtikov vlny z nehrdzavejúcej ocele vytvára silné magnetické pole, pričom ostré hrany drôtikov z nehrdzavejúcej ocele ešte viac zvyšujú jeho intenzitu (podobne sa správa napr. bežný magnet v tvare podkovy, kde sa väčšina železných triesok zachytí na hranách pólov).
- ďalšou výhodou matricového separátora je jeho odolnosť voči abrázii – na rozdiel od roštových separátorov, ktorých tenké trubice z nehrdzavejúcej ocele sa ľahko poškodia prúdiacim materiálom alebo pri manipuláciami s magnetickými jadrami, vlna z nehrdzavejúcej ocele v matricovej kazete nie je ovplyvnená ani vysoko abrazívnym materiálom.
- separátor je v širokej škále pripojovacích priemerov
- jednoduchá robustná konštrukcia
- jednoduché a rýchle čistenie
- v porovnaní s elektromagnetickými verziami ide o energeticky úsporné zariadenie (na svoju prevádzku nepotrebuje prívod elektrickej energie)
- široká škála aplikácií
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Matricové magnetické separátory na kontinuálnu prevádzku
Na zaistenie neprerušovanej separácie materiálu bez potreby prerušiť tok pri čistení kartuše je možné do potrubného systému umiestniť dva alebo viac matricových separátorov MX-MC. Na želanie môže byť tento separátor vybavený aj zabudovaným mechanickým sitom, ktoré zabezpečí, že sa do odlučovača nedostanú väčšie kusy materiálu či kontaminantov.
Dôležitá je správna konfigurácia separátora
Kapacita matricového separátora závisí od požadovaného použitia a tiež od základných selektívnych parametrov (objem kartuše, rýchlosť prúdenia materiálu, magnetická indukcia, typ a hustota vlny z nehrdzavejúcej ocele). Pri každom dopyte posudzujeme a vyhodnocujeme tieto parametre individuálne, v prípade potreby aj laboratórne. To je dôležité najmä v prípade materiálov veľmi znečistených kovovými nečistotami.
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

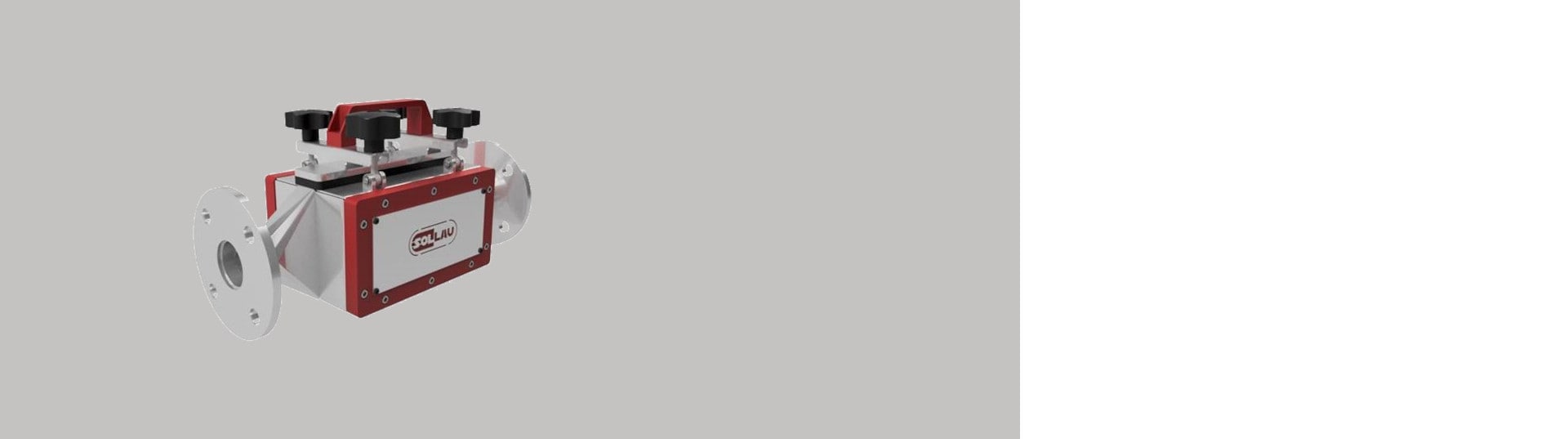

MX-MC MANTA
- robustné vyhotovenie
- magnetická indukcia 7 800 G
- jednoduchá inštalácia
- horizontálna aj vertikálna aplikácia
- manuálne čistenie
- pre potrubie s priemerom 50 až 100 mm
Extrémne účinný separátor MX-MC osadený najsilnejšími neodýmovými magnetmi určený na separáciu jemných magnetických aj paramagnetických prímesí z tekutých či polotekutých materiálov.
| Výrobok | Priemer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|
| MX-MC DN 50 MANTA | 50 | zobraziť PDF |
| MX-MC DN 80 MANTA | 80 | zobraziť PDF |
| MX-MC DN 100 MANTA | 100 | zobraziť PDF |
MX-MC je určený na separáciu veľmi jemných a slabo magnetických (paramagnetických) prímesí z tekutých a polokvapných materiálov — zachytí častice už od cca 1 μm, na ktoré klasický roštový separátor nestačí. Roštové magnetické separátory MRZ sú naopak vhodnejšie pre tekuté materiály s hrubšími feromagnetickými nečistotami pri vyšších prietokoch. MX-MC navyše dobre znáša abrazívne materiály — nehrdzavejúca vlna v kazetovej matrici nie je prúdiacim materiálom poškodzovaná, na rozdiel od tenkostenných trubíc roštových separátorov. Ak si nie ste istí, ktorý separátor vyhovuje vašej aplikácii, pomôžeme vám s výberom na základe parametrov vášho materiálu.
Pri prietoku materiálu cez matricovú kazetu naplnenú zmagnetizovanou nehrdzavejúcou vlnou vznikajú okolo vzájomne sa krížiacich drôtikov veľmi intenzívne lokálne magnetické polia — ostrými hranami drôtikov ešte zosilnené. Vďaka tomu je nehrdzavejúca vlna v podstatne intenzívnejšom kontakte s materiálom ako niekoľko magnetických trubíc klasického roštového separátora. Výsledkom je mimoriadne vysoká účinnosť separácie, porovnateľná s elektromagnetickými separátormi WHIMS a HGMS — za zlomok ich obstarávacích nákladov.
MX-MC zachytáva feromagnetické aj paramagnetické prímesi od cca 1 μm — teda aj submikrónové častice, ktoré inými metódami zachytiť nemožno. Typickými cieľovými prímesami sú biotit, muskovit, granát, kremičitany železa a iné minerály so železitými prímesami. Separátor vie tiež akumulovať slabo magnetické minerály ako hematit, limonit, manganová ruda alebo chromit. Model MX-MC MANTA je osadený neodymovými magnetmi s magnetickou indukciou 7 800 G.
Štandardná modelová rada MX-MC MANTA pokrýva prípojné priemery DN 50, DN 80 a DN 100 (50 až 100 mm). Separátor sa pripája štandardne prírubami, inštalácia je možná zvisle aj vodorovne. Na požiadanie vyrábame separátory s inými priemermi alebo prípojnými rozmermi — prispôsobíme ich konkrétnym podmienkam vášho potrubného systému.
Čistenie prebieha vytiahnutím matricovej kazety zo separátora — kazeta sa omyje (napríklad tlakovou vodou) a vráti späť, alebo v prípade silného znečistenia sa nehrdzavejúca vlna v matrici vymení za novú. Pre zabezpečenie nepretržitej prevádzky bez prerušenia prietoku pri čistení možno do potrubného systému radiť dva alebo viac separátorov MX-MC paralelne — zatiaľ čo jeden sa čistí, druhý separuje.
MX-MC nachádza uplatnenie najmä pri ťažbe a spracovaní nerastných surovín: odstraňuje nežiaduce prímesi z kaolínu, kremičitého piesku, mastenca, živca, grafitu, bauxitu alebo fosfátových zmesí; akumuluje slabo magnetické rudy (hematit, limonit, chromit, wolframit); predčisťuje minerálne zmesi platiny alebo zlata. Používa sa aj v keramickom a sklárskom priemysle (kde kovové prímesi spôsobujú farebné vady výrobkov) a v chemickom priemysle.
Kapacita a výkon matricového separátora závisí od niekoľkých kľúčových parametrov — objemu kazety, rýchlosti prietoku materiálu, magnetickej indukcie a typu a hustoty nehrdzavejúcej vlny. Bezplatne vykonáme testy vášho materiálu na našich magnetických separátoroch a garantujeme výsledky do troch dní. Prídeme k vám, zmeriame prevádzku a navrhneme konkrétne riešenie — po inštalácii zariadenie uvedieme do prevádzky, zaškolíme obsluhu a počas celej životnosti separátora zabezpečíme autorizovaný servis.
V akých priemyselných odvetviach sa uplatní průtokový magnetický separátor?
- separácia nežiaducich feromagnetických a paramagnetických prímesí (napr. biotit, muskovit, granát, kremičitany železa, minerály so železitými prímesami a pod.) z nekovových materiálov ako sú kremičitý piesok, apatit, íl, mastenec, živec, nefelín, kaolín, baryt, refrakčné materiály, bauxit, uhoľné a fosfátové zmesi atď.
- akumulovanie kovových magnetických minerálov ako sú hematit, limonit, mangánová ruda, chromit, volfrám, zinok, tantal, niób, nikel, molybdén, pyrhotín a ďalšie slabo magnetické materiály
- separácia nežiaducich magnetických prímesí z kovových nemagnetických materiálov (napr. galenit, sfalerit a pod.)
- Predčisťovanie minerálnych zmesí (zlata, platiny a pod.)
Matricové separátory sa používajú najmä pri ťažbe a spracovaní minerálov, ale aj v chemickom a keramickom priemysle.
