Detektor kovov pre farmaceutický priemysel PHARMATRON 07 HQ
Vysoko citlivý mobilný prepadový detektor kovov PHARMATRON 07 HQ je primárne určený pre farmaceutický priemysel. Slúži na detekciu a separáciu aj najjemnejších kovových častíc z tabliet a dražé. Je kompatibilný s takmer všetkými tabletovacími lismi na trhu.
Detektor je plne automatický a je vybavený vysokorýchlostnou vyraďovacou klapkou, ktorá umožňuje kontaminanty veľmi presne vyraďovať a minimalizovať straty kvalitného produktu. Mimoriadna citlivosť a rýchlosť vyraďovania umožňuje spracovať až 2 000 000 tabliet/hodinu!

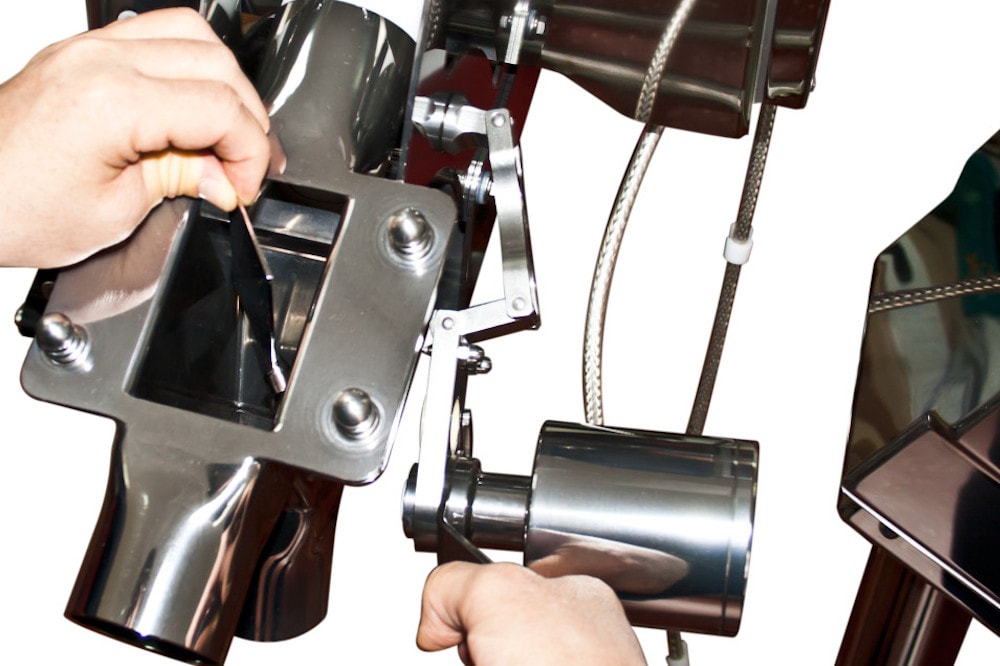

Detektor PHARMATRON 07 HQClean je mobilný a výškovo nastaviteľný. Jeho jednotlivé časti možno demontovať bez použitia nástrojov.
PHARMATRON07 je synonymom pre mimoriadne presné a spoľahlivé detektory kovov. Cievka detektora má niekoľko vrstiev tienenia. Vďaka tomu je detektor odolný voči vonkajšiemu elektromagnetickému rušeniu, čo umožňuje mimoriadne presnú detekciu kovov. Dokáže detegovať kovy už od veľkosti 0,2 mm!
Je vyrobený z nehrdzavejúcej ocele s dôrazom na hygienický dizajn. Spĺňa najprísnejšie hygienické požiadavky požadované vo farmaceutickom priemysle. Všetky časti, ktoré sú v kontakte s materiálom sú v súlade s normou FDA.
Hygienický dizajn a extrémna citlivosť robí z PHARMATRONu 07 HQ absolútnu špičku medzi detektormi pre farmaceutický priemysel.
Tento detektor je vybavený špičkovou riadiacou jednotkou AMD 07 s radom pokročilých funkcií. Jednotka má dotykový displej, vďaka ktorému je ovládanie jednoduché a intuitívne. Umožňuje permanentný monitoring elektronických aj mechanických častí. Systém mesuNET umožňuje vzdialený prístup k zariadeniu.
Hlavné výhody detektora kovov
- Mobilný detektor kovov pre tablety/filmom obalené tablety. Vďaka krytu a oddeľovaciemu mechanizmu z nehrdzavejúcej ocele AISI 316L spĺňa najvyšší hygienický štandard. Všetky časti, ktoré prichádzajú do styku s produktom, sa dajú rýchlo demontovať bez použitia nástrojov, čo umožňuje optimálne a rýchle čistenie. Priemer potrubia DN50. Deteguje všetky voľné kovové častice aj častice vo forme inklúzií vo finálnom výrobku. Rýchla dekontaminácia všetkých častí, ktoré prichádzajú do styku s kontrolovaným produktom.
- Vhodný pre akékoľvek tabletovacie či odprašovacie zariadenie.
- Vysoká kapacita vďaka okrúhlej pripojovacej prírube DN50.

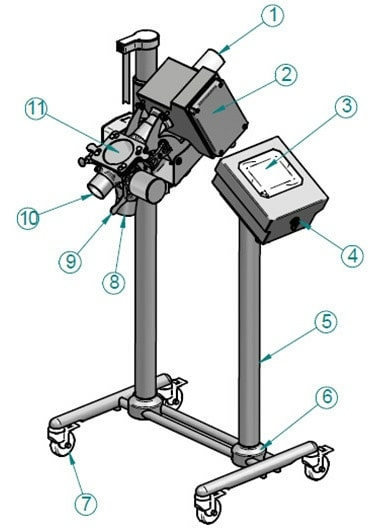

Opis zariadenia
- Vstup
- Detekčná cievka
- Riadiaca jednotka
- USB konektor
- Konštrukcia
- Rýchlospona
- Kolieska s aretáciou
- Výstup – nekvalitný materiál
- Zámok
- Výstup – kvalitný materiál
- Inšpekčné okno
Detektor kovov pre farmaceutický priemysel PHARMATRON 07 HQ je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Rýchly – z hľadiska reakcie a čistenia
- Konformný – z hľadiska dizajnu a správy dát
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Kapacita
V tabuľke uvádzame hodinové kapacity detektora pre okrúhle aj podlhovasté tablety.
| Kusov / hodinu | Opis | Rozmer | |
|---|---|---|---|
| Model - 40 mm | Model - 50 mm | ||
| 1.280.000 | 2.000.000 | Okrúhla tableta | pr. 5 mm |
| 320.000 | 500.000 | Okrúhla tableta | pr. 8 mm |
| 224.000 | 350.000 | Okrúhla tableta | pr. 13 mm |
| 320.000 | 500.000 | Podlhovastá tableta | 8 x 4 mm |
| 96.000 | 150.000 | Podlhovastá tableta | 19 x 7 mm |
Voliteľné vybavenie
Detektory PHARMATRON 07 HQ môžeme dodať so širokou voliteľnou výbavou:
- Výstražné zariadenie – maják, bzučiak
- mesuSET – ovládanie detektora prostredníctvom laptopu
- mesuNET – možnosť vzdialeného prístupu k zariadeniu
- Certifikácia – UL, CSA
- Dokumentácia – FMEA, IQ-OQ
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Prachotesnosť – Dust Tight (DT)
- Sanitácia na mieste – Wash in Place (WIP)
Použité materiály
- Rám – nehrdzavejúca oceľ (1.4301/SS 304)
- Detekčná cievka – nehrdzavejúca oceľ (1.4301/SS 304)
- Riadiaca jednotka – nehrdzavejúca oceľ (1.4301/SS 304)
- Senzorová oblasť – PTFE
- Pripájacia príruba – nehrdzavejúca oceľ (1.4301/SS 304)
- Vstupný lievik – nehrdzavejúca oceľ (1.4301/SS 304)

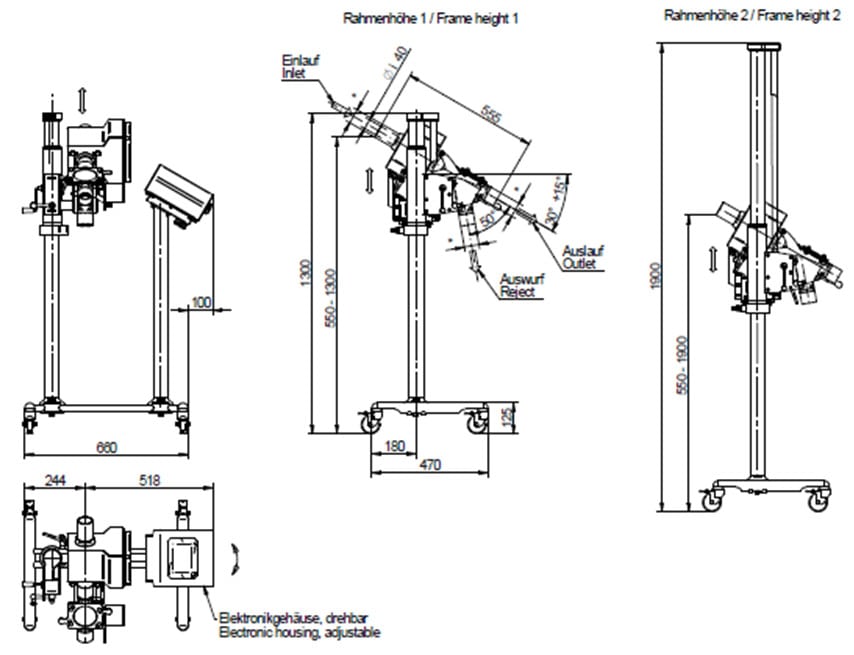

Rozmery
Môžeme dodať prepadový detektor kovov aj s inou výškou, priemerom apertúry či rámom tak, aby vyhovoval vašim požiadavkám.
Požiadame vás o špecifikáciu požadovaných úprav a pripravíme cenovú ponuku presne pre vašu prevádzku.
Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú priemer apertúry (čím je menší, tým vyššia je citlivosť detektora), rýchlosť materiálu, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame vám materiál otestovať. Tieto testy robíme bezplatne. Kontaktujte nás, dohodneme sa na vykonaní testov a na zaslaní vzoriek vášho materiálu.
Tabuľka citlivosti detektora PHARMATRON 07 HQ
| Model | Citlivosť (mm) | ||
|---|---|---|---|
| Fe | NonFe | SS | |
| 40 | 0,20 | 0,20 | 0,35 |
| 50 | 0,25 | 0,30 | 0,40 |
Riadiaca jednotka AMD 07
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka s radom funkcií (uvádzame len niektoré z nich):
- Komunikácia cez Ethernet = neobmedzená flexibilita
- Kompaktná riadiaca jednotka
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Dynamické automatické sledovanie – maximálna citlivosť detektora
- Digitálna filtrácia signálu na maximálnu stabilitu v náročnom prostredí
- Monitorovanie optimálneho fungovania systému
- Úzka detekčná zóna zaručuje presné umiestnenie kovov v detekčnom poli a precíznu detekciu
- Jednoduché intuitívne ovládanie na komfortnú obsluhu detektora
- Farebný displej s uhlopriečkou 5,7“
- Možnosť uložiť do pamäte nastavenia až 500 výrobkov
- Možnosť vzdialeného pripojenia – diagnostika, zmena parametrov, aktualizácia SW
- USB konektor – možnosť ukladať údaje, jednoduchá aktualizácia SW, urýchlenie servisného zásahu
Rozsah dodávky
Súčasťou dodávky detektorov PHARMATRON 07 HQ je:
- Detekčná hlava
- Vyraďovacia jednotka vrátane pneumatických komponentov, regulátor tlaku vzduchu atď.
- Riadiaca jednotka
- Pripojovacie káble
- Inštalačný hardvér
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 75 W
- Stupeň krytia: IP 65
- Min. prevádzková teplota: + 5 °C
- Max. prevádzková teplota: + 40 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Napájací kábel: 2,9 m so zástrčkou
PHARMATRON 07 HQ je ako jediný z našej ponuky navrhnutý výhradne pre farmaceutický priemysel — všetky časti v kontakte s produktom sú z nehrdzavejúcej ocele AISI 316L, senzorová oblasť z PTFE, všetko v súlade s normou FDA. Modely METRON a QUICKTRON sú určené primárne pre potravinársky priemysel a dosahujú citlivosti od 0,4 mm (Fe), zatiaľ čo PHARMATRON 07 HQ detekuje kovové nečistoty od 0,2 mm (apertúra 40 mm). Voľba závisí od odvetvia, hygienických noriem vášho prevádzkového prostredia a požadovanej citlivosti.
Citlivosť závisí od priemeru apertúry a vlastností kontrolovaného materiálu. Model s apertúrou 40 mm detekuje Fe a NonFe nečistoty od 0,20 mm a nehrdzavejúcu oceľ (SS) od 0,35 mm; model 50 mm dosahuje 0,25 mm (Fe), 0,30 mm (NonFe) a 0,40 mm (SS). Vplyv majú tiež rýchlosť materiálu, hustota, teplota a vlhkosť produktu — odporúčame preto bezplatný test vášho konkrétneho materiálu.
Kapacita závisí od priemeru tablety a zvoleného modelu. Pre okrúhle tablety priemeru 5 mm dosahuje model 50 mm kapacity až 2 000 000 ks/hodinu, model 40 mm potom 1 280 000 ks/hodinu. U väčších tabliet (priemer 13 mm) klesá kapacita modelu 50 mm na 350 000 ks/hodinu. Detektor je vhodný aj pre podlhovasté tablety.
Áno. Časti prichádzajúce do styku s produktom sú z nehrdzavejúcej ocele AISI 316L kompatibilnej s FDA, senzorová oblasť z PTFE, stupeň krytia IP 65. Pre zvýšené hygienické nároky dodávame prevedenie Dust Tight (DT) a Wash in Place (WIP). Voliteľne zabezpečíme dokumentáciu FMEA a IQ/OQ a certifikácie UL alebo CSA.
Áno, detektor je kompatibilný s takmer všetkými tabletovacími aj odprašovacími zariadeniami na trhu. Pripojenie zabezpečuje guľatá príruba DN50; mobilný rám s kolieskami a aretáciou umožňuje jednoduché premiestnenie alebo integráciu do rôznych výrobných liniek. Ak váš prevoz vyžaduje inú výšku alebo priemer apertúry, pripravíme prevedenie na mieru.
Všetky časti v kontakte s produktom možno demontovať bez použitia nástrojov, čo umožňuje rýchle čistenie a dekontamináciu. Obsluha je riadená riadiacou jednotkou AMD 07 s 5,7" farebným dotykovým displejom; nastavenie produktu je automatické vrátane kalibrácie citlivosti. Do pamäte možno uložiť profily až 500 produktov a pristupovať k nim vzdialene cez mesuNET.
Pred rozhodnutím o kúpe vykonáme bezplatný test vášho materiálu a výsledky dodáme do troch dní. Po inštalácii zabezpečujeme uvedenie do prevádzky, zaškolenie obsluhy a autorizovaný servis. Vzdialený prístup mesuNET umožňuje diagnostiku aj zmeny parametrov bez prítomnosti technika na mieste.
