Vynášacie separačné valce MVS
Vynášací separačný valec slúži na nepretržitú a automatickú separáciu feromagnetických častíc z chladiacich emulzií a olejov.
Prínosy použitia separátora
- Materiál zbavený feromagnetických prímesí
- Permanentná ochrana technologického zariadenia
- Plynulá výrobná prevádzka
- Predĺženie životnosti obrábacích, chladiacich a hydraulických tekutín
- Predĺženie životnosti obrábacích nástrojov
- Zníženie opotrebenia čerpadiel a dýz
- Zníženie nákladov na údržbu
- Skrátenie výrobných prestojov
- Zvýšenie kvality finálnych výrobkov
- Eliminácia problémov s likvidáciou nebezpečného odpadu vo forme papierových či textilných filtrov
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Vynášací separačný valec slúži na nepretržitú a automatickú separáciu feromagnetických častíc z chladiacich emulzií a olejov pri obrábacích strojoch. Vynášací separačný valec je bezobslužné zariadenie s vysokou úrovňou separácie. Používa sa na[JP1] zachytenie feromagnetických častíc z kvapalín miešateľných s vodou, olejových emulzií s rôznym obsahom minerálneho oleja, syntetických chladiacich kvapalín a obrábacích olejov atď.
Konštrukcia separačnej nádoby

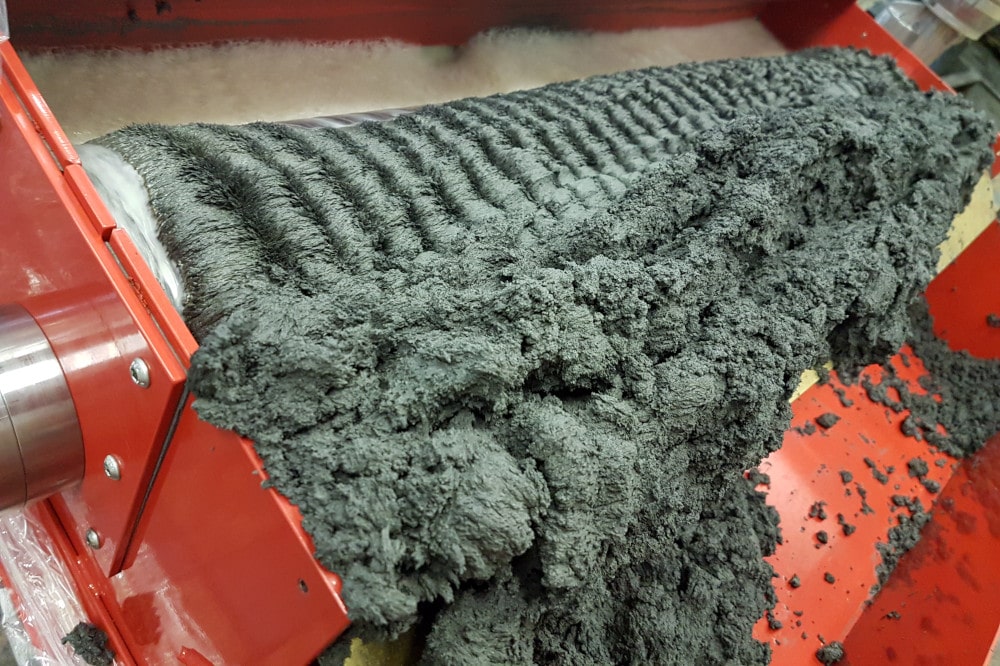

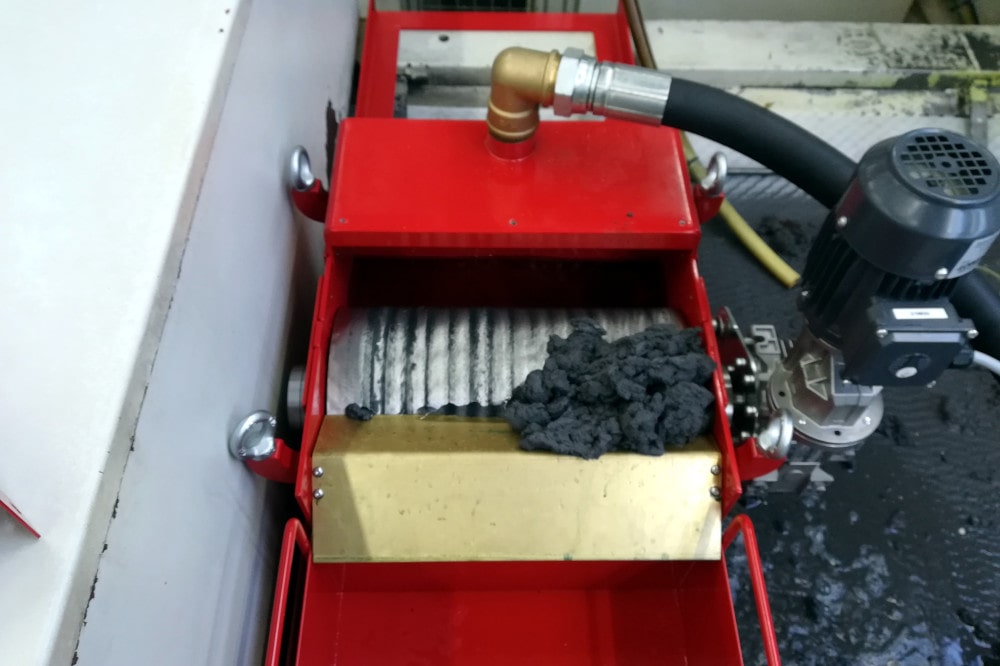

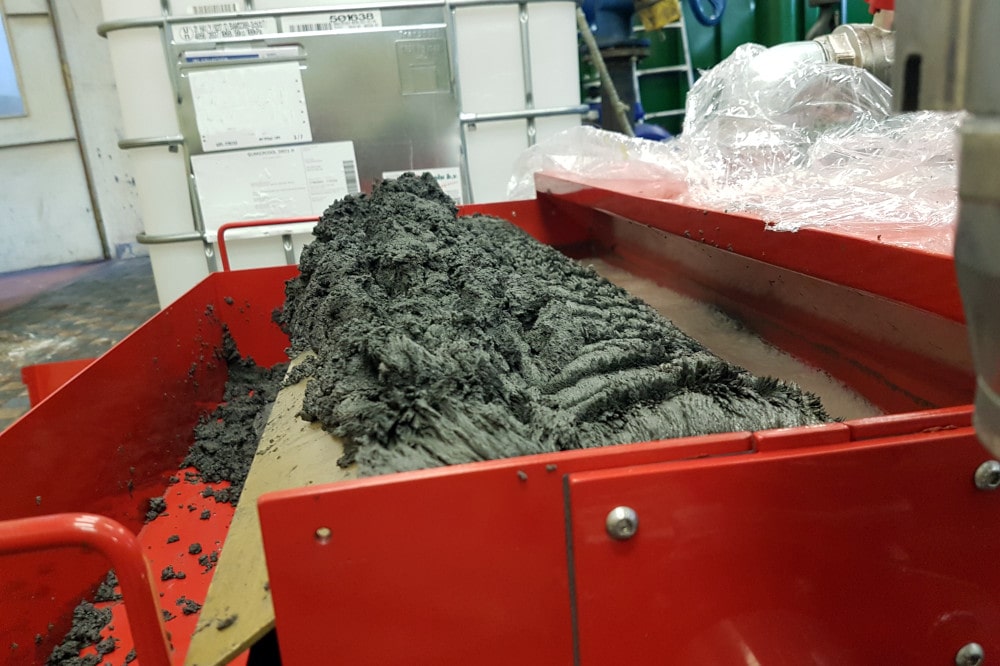

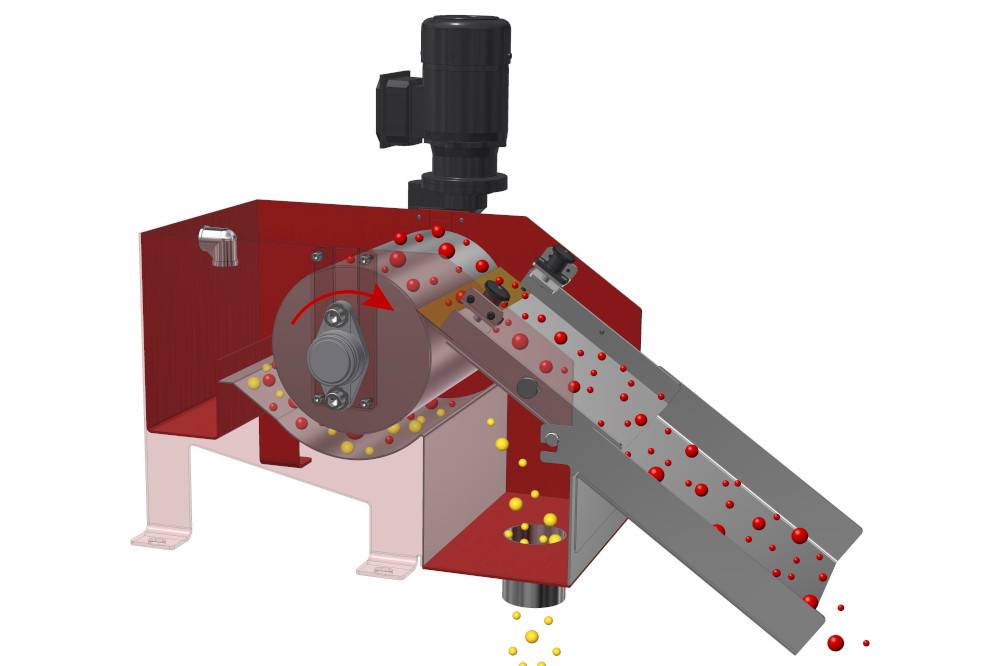

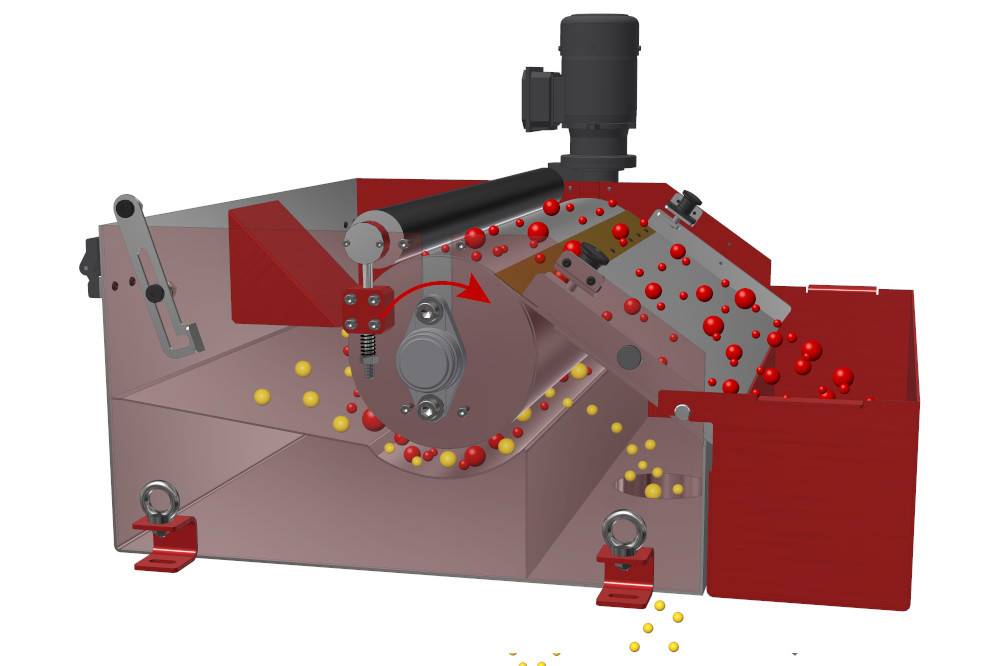

Vnútri magnetického valca, ktorý sa otáča na hriadeli, je umiestnená súprava magnetických jadier z feritových alebo neodýmových magnetov. Magnetické kovové častice v tekutine sa pôsobením magnetického poľa zachytávajú a vynášajú k lište stieracieho plechu, ktorá ich z valca mechanicky stiera do zbernej nádoby. Vyčistená tekutina pod valcom odteká na ďalšie spracovanie.
Proces separácie možno monitorovať pomocou kontrolného okienka (verzia MVS LUX).
Ako separačná nádoba funguje?
Vďaka kvalite materiálov použitých pri výrobe vynášacieho separačného valca (nehrdzavejúca oceľ, sústava permanentných feritových alebo neodýmových magnetov) a robustnej konštrukcii je vynášací separačný valec spoľahlivým, bezúdržbovým, ľahko inštalovateľným a prevádzkovo nenáročným zariadením s dlhou životnosťou. Pri aplikácii permanentných feritových magnetov má takmer neobmedzenú životnosť. Pri požiadavkách na vyššiu magnetickú silu či zachytenie drobných feromagnetických čiastočiek valec odporúčame osadiť extrémne silnými neodýmovými magnetmi zo vzácnych zemín.
Použitím nášho vynášacieho separačného valca zvýšite kvalitu vašich finálnych výrobkov, budete môcť opakovane využívať chladiacu emulziu, obrábací olej či mazivo, radikálne obmedzíte prestoje a náklady na čistenie strojov zanesených kovovými nečistotami a hlavne ochránite vaše drahé výrobné zariadenie pred poškodením.
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

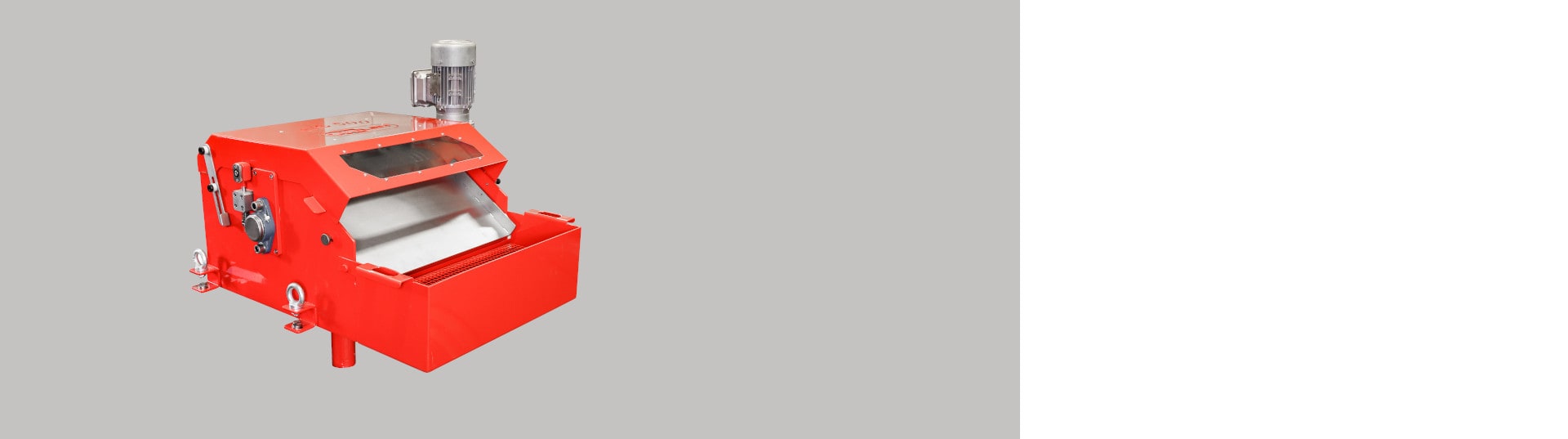

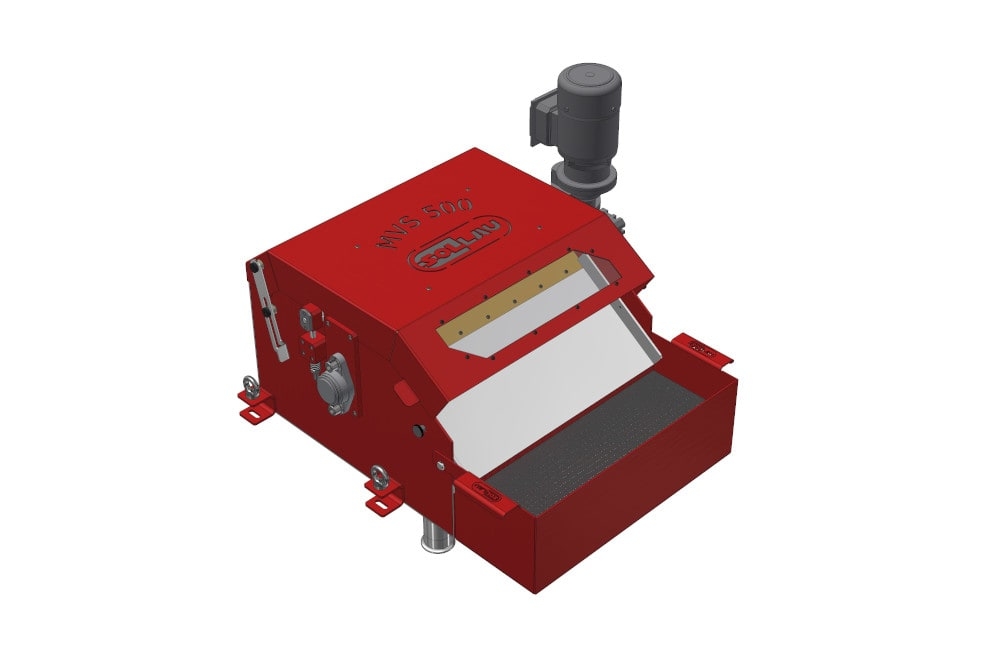

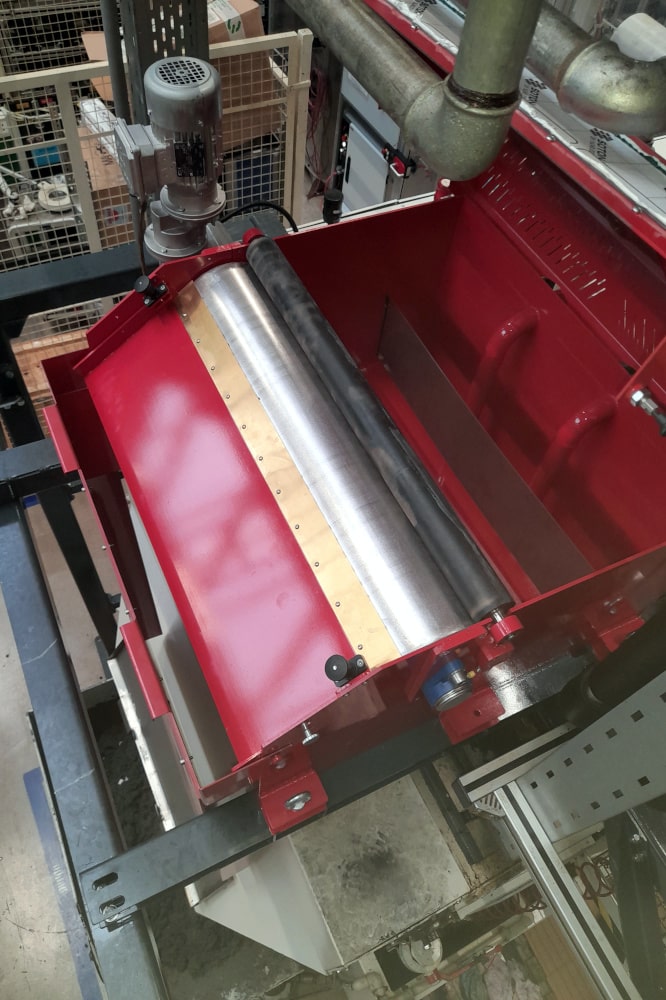

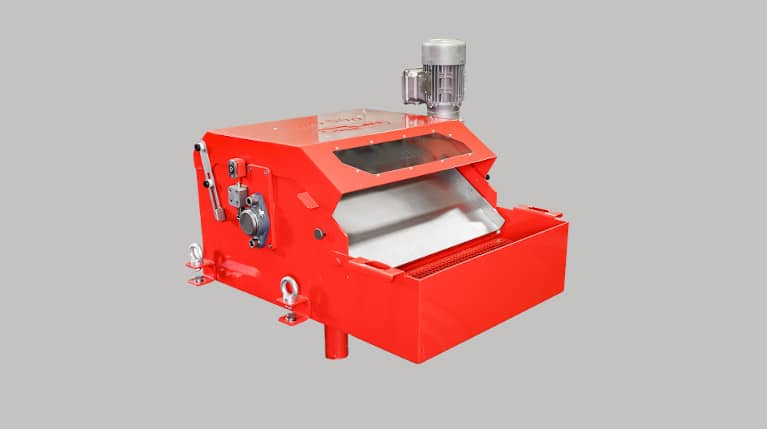

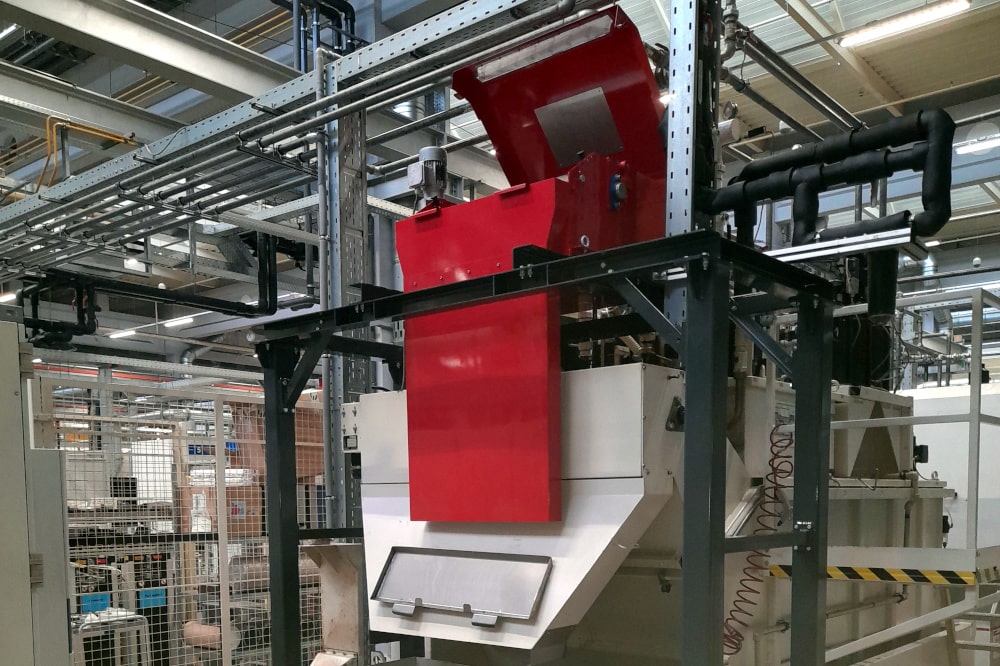

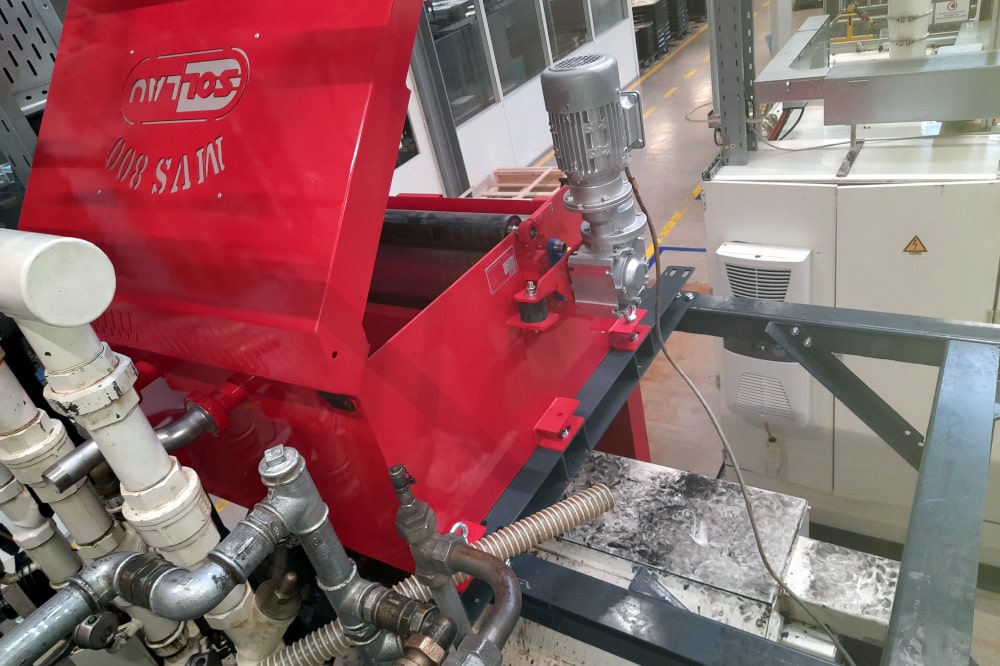

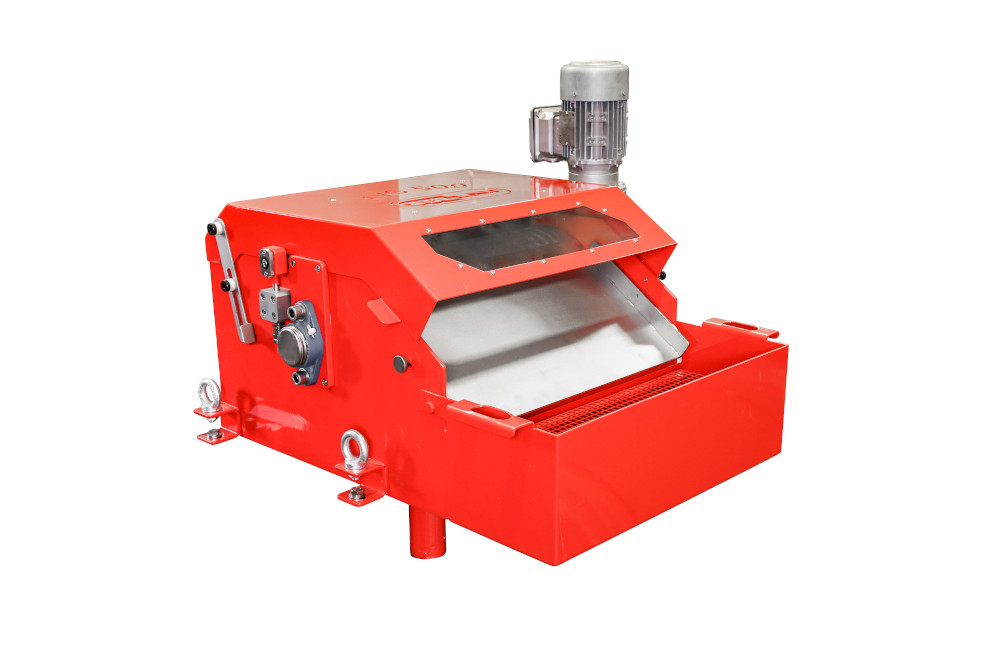

MVS-LUX
- Automatické čistenie bez nutnosti prerušiť tok materiálu
- Veľká záchytná magnetická plocha
- Prítlačný valec na odstránenie tekutiny z odseparovaných feromagnetických častíc
- Odklápacie horné veko
- Priezor na kontrolu separačného procesu

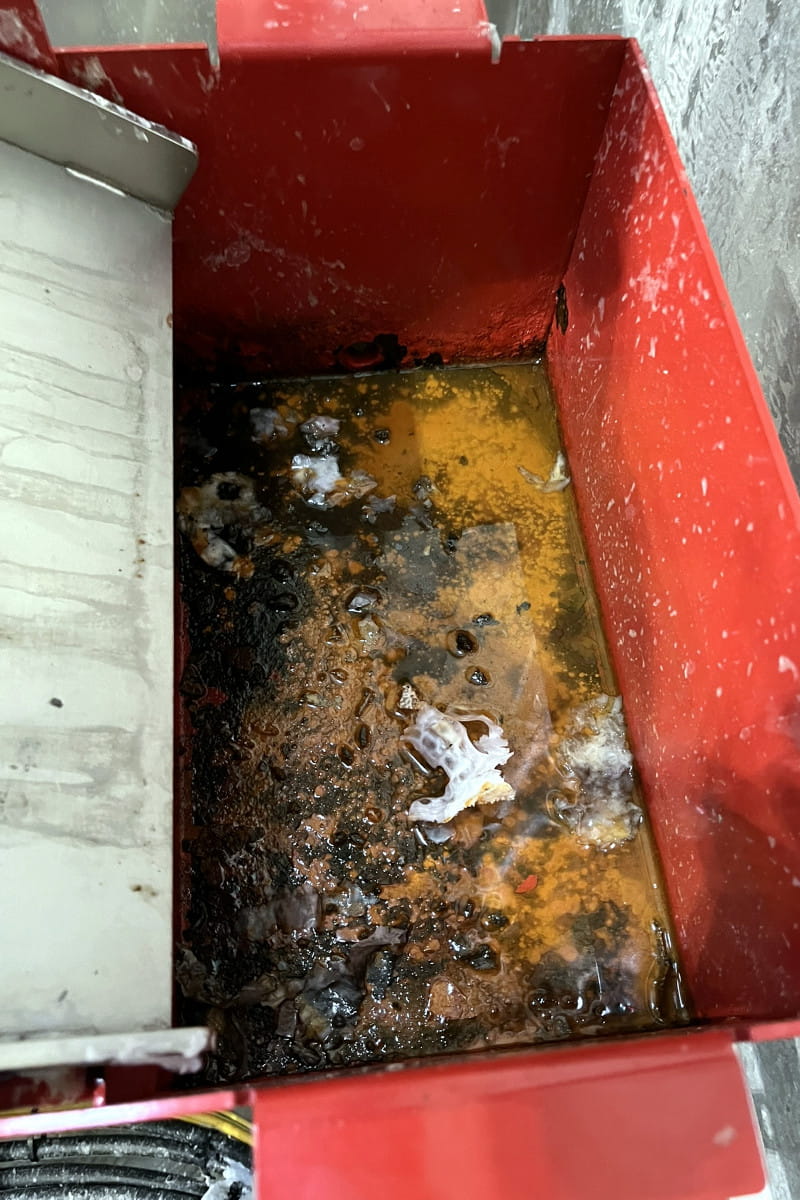

- Nádoba na odpad

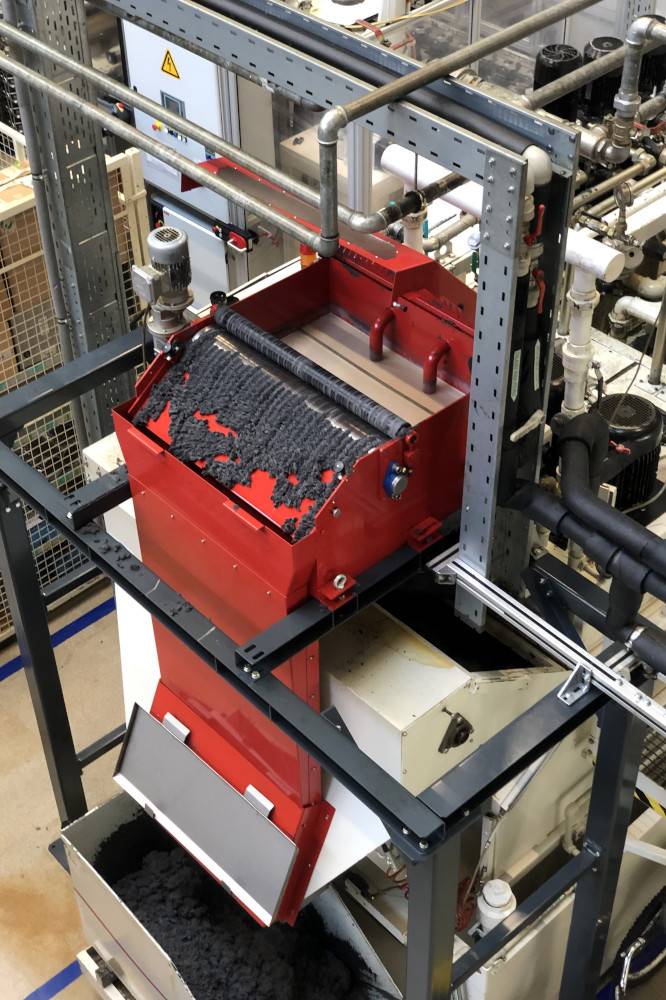

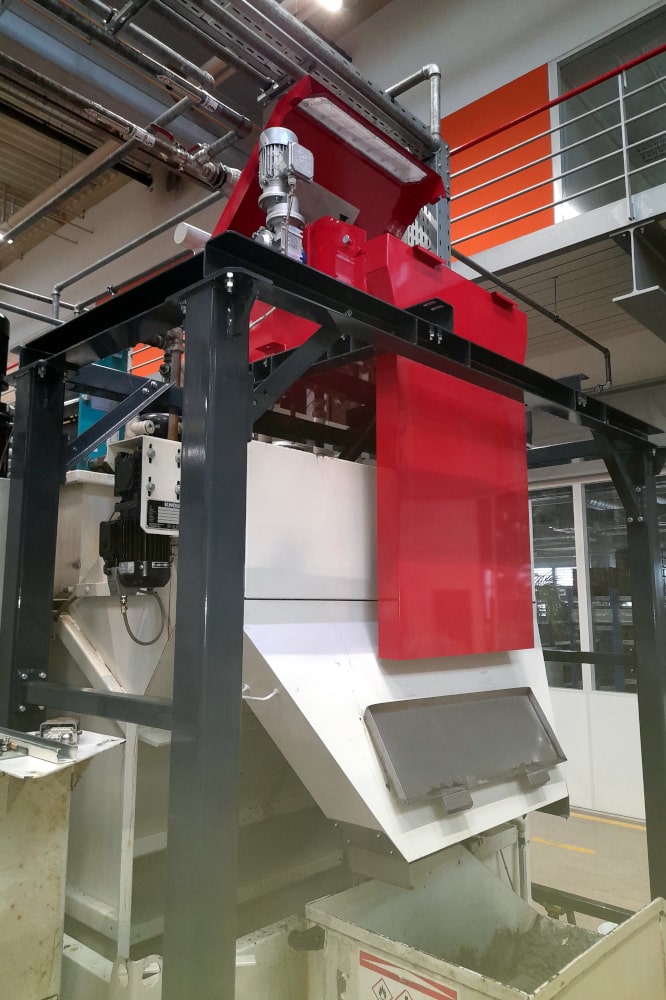

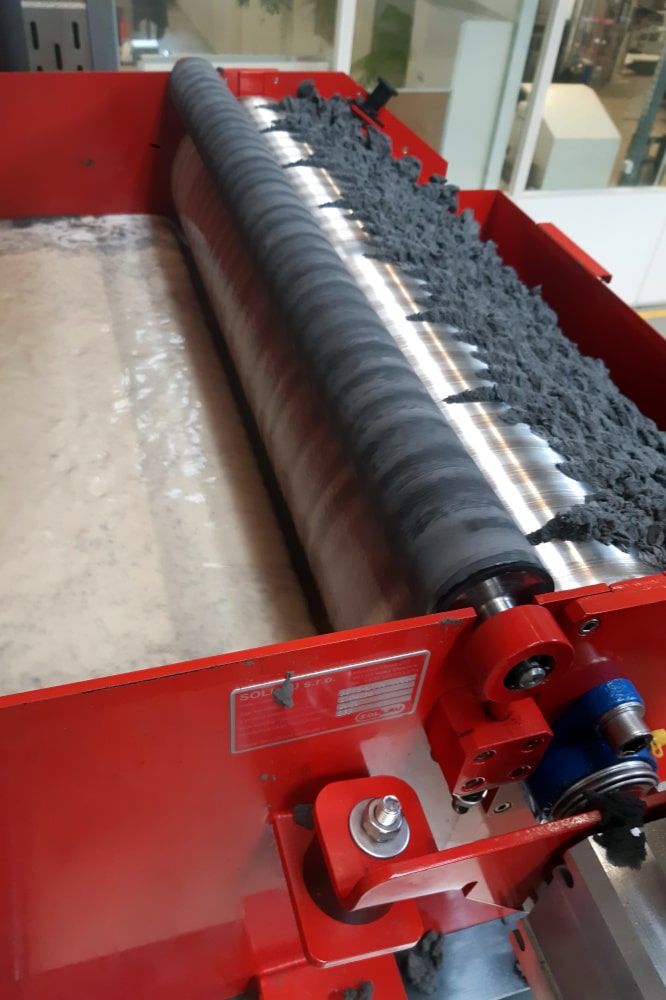

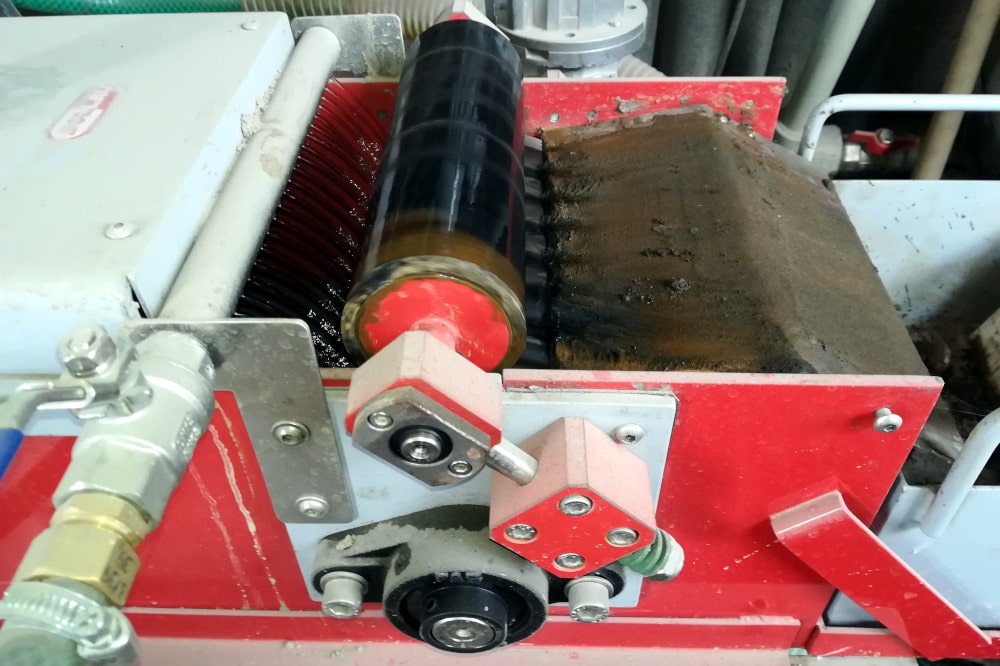

Táto najvyššia verzia magnetického valca na čistenie technických kvapalín sa od bežne používaných obdobných zariadení líši špeciálnou výbavou a konštrukciou. MVS LUX je osadený prítlačným gumovým valcom, ktorý zo separovaných feromagnetických častíc vytláča prevádzkovú kvapalinu. Týmto spôsobom sa zvyšuje množstvo vyčistenej kvapaliny a odstránené kovové nečistoty sa následne ľahšie spracúvajú ako cenné druhotné suroviny. Na monitorovanie stavu zariadenia je tento vynášací valec vybavený priezorom a tiež odklopným horným vekom. Integrálnou súčasťou MVS LUX je aj nádoba na zachytené feromagnetické kontaminanty, ktorá zaručuje nepretržitú dlhodobú separáciu.
Neodýmová verzia
| Výrobok | Max. kapacita vodnej emulzie (l/min) | Max. kapacita olejovej emulzie (l/min) | Pracovná šírka (mm) | Dátová karta |
|---|---|---|---|---|
| MVS-LUX 300 N | 250 | 190 | 325 | zobraziť PDF |
| MVS-LUX 500 N | 310 | 230 | 525 | zobraziť PDF |
| MVS-LUX 800 N | 380 | 285 | 825 | zobraziť PDF |
| MVS-LUX 1000 N | 480 | 360 | 1025 | zobraziť PDF |
Feritová verzia
| Výrobok | Max. kapacita vodnej emulzie (l/min) | Max. kapacita olejovej emulzie (l/min) | Pracovná šírka (mm) | Dátová karta |
|---|---|---|---|---|
| MVS-LUX 300 F | 250 | 190 | 325 | zobraziť PDF |
| MVS-LUX 500 F | 310 | 230 | 525 | zobraziť PDF |
| MVS-LUX 800 F | 380 | 285 | 825 | zobraziť PDF |
| MVS-LUX 1000 F | 480 | 360 | 1025 | zobraziť PDF |

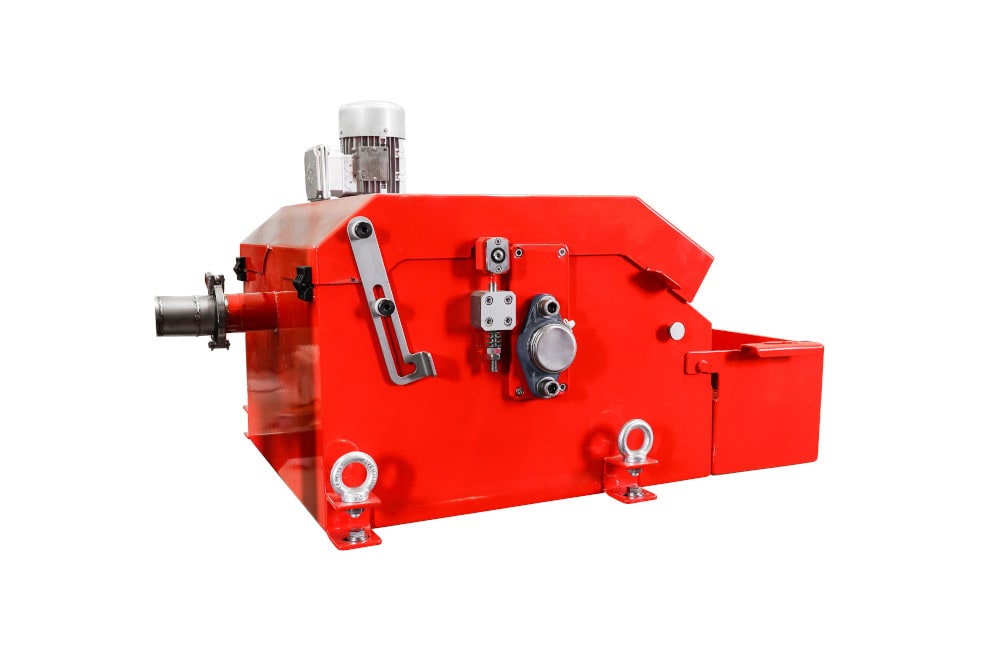

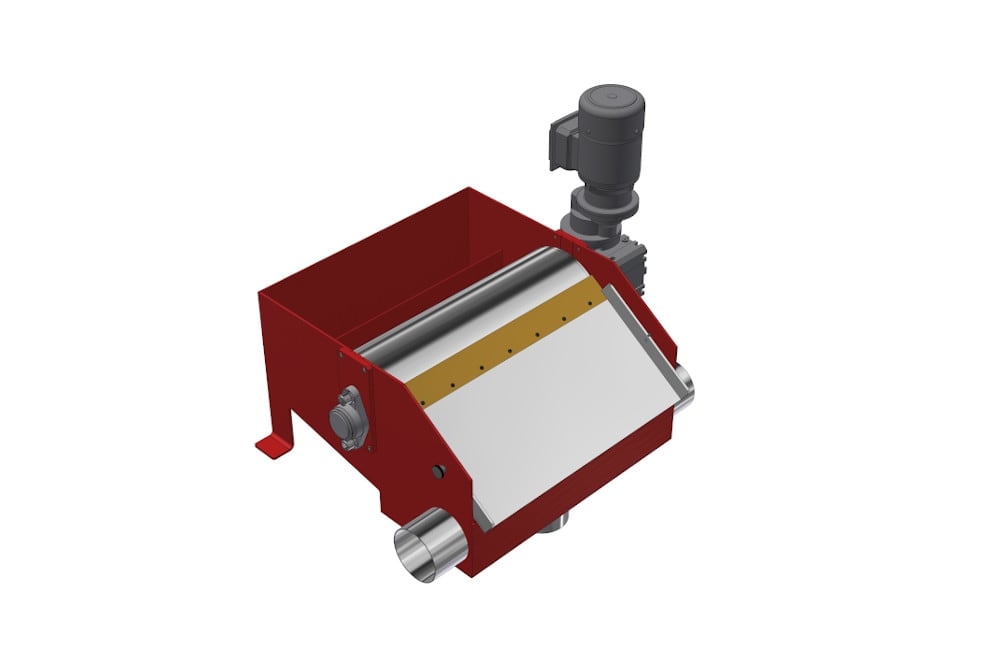

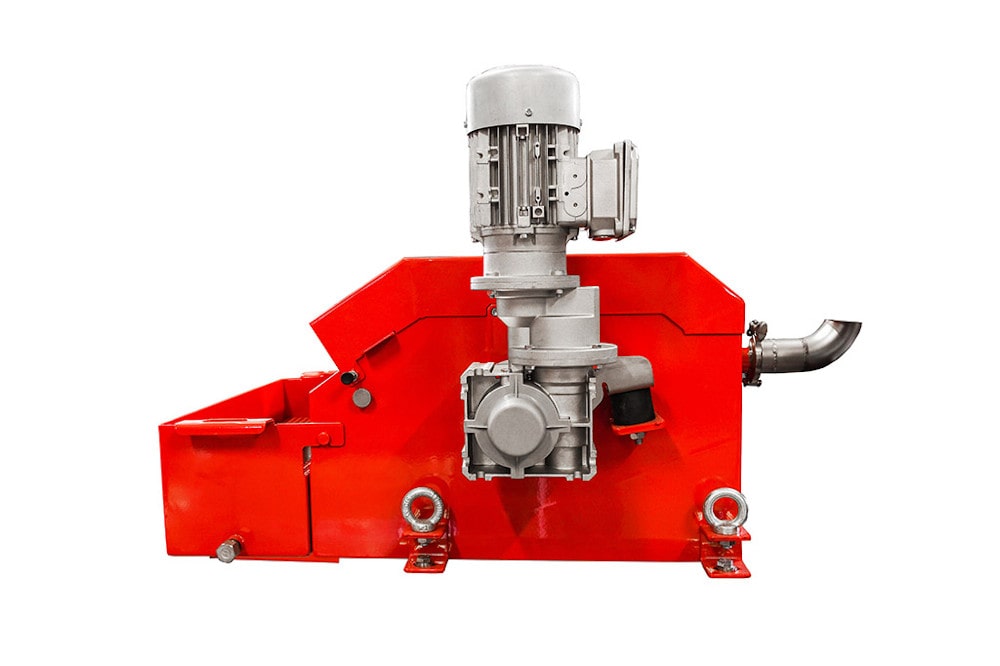

MVS
- Automatické čistenie bez nutnosti prerušiť tok materiálu
- Veľká záchytná magnetická plocha
- Nízke obstarávacie náklady
MVS je zjednodušená verzia MVS LUX. Pri vývoji tejto verzie sme sa snažili sprístupniť kvalitné vynášacie valce aj klientom, pre ktorých je MVS LUX príliš drahý alebo zbytočne zložitý. Výsledkom je MVS, ktorému síce niektoré špeciálne funkcie chýbajú, z hľadiska účinnosti a magnetickej sily je však s MVS LUX úplne porovnateľný.
Neodýmová verzia
| Výrobok | Max. kapacita vodnej emulzie (l/min) | Max. kapacita olejovej emulzie (l/min) | Pracovná šírka (mm) | Dátová karta |
|---|---|---|---|---|
| MVS 300 N | 250 | 190 | 325 | zobraziť PDF |
| MVS 500 N | 310 | 230 | 525 | zobraziť PDF |
| MVS 800 N | 380 | 285 | 825 | zobraziť PDF |
| MVS 1000 N | 480 | 360 | 1025 | zobraziť PDF |
Feritová verzia
| Výrobok | Max. kapacita vodnej emulzie (l/min) | Max. kapacita olejovej emulzie (l/min) | Pracovná šírka (mm) | Dátová karta |
|---|---|---|---|---|
| MVS 300 F | 250 | 190 | 325 | zobraziť PDF |
| MVS 500 F | 310 | 230 | 525 | zobraziť PDF |
| MVS 800 F | 380 | 285 | 825 | zobraziť PDF |
| MVS 1000 F | 480 | 360 | 1025 | zobraziť PDF |
Vynášací separačný valec MVS slúži na nepretržitú a automatickú separáciu feromagnetických častíc z chladiacich emulzií a olejov pri obrábaciach strojoch. Ide o bezobslužné zariadenie dosahujúce účinnosť až 98 % už od frakcie 10 mikrometrov. Jeho nasadením chránite výrobné zariadenia, predlžujete životnosť chladiacich a rezných kvapalín a zvyšujete kvalitu finálnych výrobkov.
Vo vnútri otáčajúceho sa valca je na pevnom hriadeli umiestnená sada permanentných magnetov — feritových alebo neodymových. Magnetické kovové častice obsiahnuté v tekutine sa zachytia na povrchu valca a sú vynesené k stieracej lište, ktorá ich mechanicky zotrie do zbernej nádoby. Vyčistená tekutina následne odtečie pod valcom na ďalšie spracovanie.
Separácia a čistenie prebiehajú plynule bez prerušenia toku materiálu — zachytené feromagnetické častice sú priebežne stierané do zbernej nádoby, bez nutnosti zastaviť prevádzku. Zariadenie je úplne bezobslužné. Vo verzii MVS-LUX navyše pritlačný gumový valec vytláča zvyšky prevádzkovej tekutiny zo separovaných nečistôt, čím zvyšuje množstvo vrátené vyčistenej kvapaliny a uľahčuje spracovanie kovového odpadu ako cennej druhotnej suroviny.
Ponúkame dve hlavné varianty: MVS je konštrukčne zjednodušená, cenovo dostupnejšia verzia s porovnateľnou účinnosťou aj magnetickou silou ako prémiový model. MVS-LUX je vyššia verzia osadená pritlačným gumovým valcom, priezorníkom na kontrolu procesu separácie, odklápacím horným vekom a integrovanou nádobou na zachytené kontaminanty. Obe varianty sú dostupné v neodymovom aj feritovom prevedení a pracovných šírkach 300, 500, 800 a 1000 mm.
Maximálny prietok závisí od pracovnej šírky: modely 300 mm (pracovná šírka 325 mm) zvládajú až 250 l/min vodnej emulzie alebo 190 l/min olejovej emulzie; modely 500 mm (525 mm) až 310/230 l/min; modely 800 mm (825 mm) až 380/285 l/min; modely 1000 mm (1025 mm) až 480 l/min vodnej a 360 l/min olejovej emulzie. Parametre sú zhodné pre neodymovú aj feritovú verziu.
MVS je určený predovšetkým pre strojársky a automobilový priemysel, kde chráni obrabacie stroje pred kovovou kontamináciou chladiacich emulzií, rezných olejov a syntetických chladiacich kvapalín. Uplatní sa tiež v keramickom, sklárskom a chemickom priemysle. Opakované využitie vyčistenej kvapaliny výrazne znižuje prevádzkové náklady a eliminuje potrebu likvidácie nebezpečného odpadu vo forme papierových či textilných filtrov.
Zdarma vykonáme testy vášho materiálu na našich separátoroch — vykonanie testov garantujeme do troch dní. Postaráme sa o váš projekt od prvotného posúdenia a návrhu cez výrobu na mieru a inštaláciu až po sprevádzkovanie, zaškolenie obsluhy a autorizovaný servis.
V akých priemyselných odvetviach sa uplatní vynášací magnetický valec?
Ideálnou oblasťou aplikácie MVS je strojársky priemysel.
