Mobilná triediaca linka – prehľad technológií
Mobilná separačná linka na triedenie magnetických a nemagnetických kovov od inertného materiálu. Skladá sa z dvoch modulov. Obe moduly sú umiestnené na abroll platforme a je tak možné celú triediacu linku jednoducho premiestniť.
Triediaca linka obsahuje štandardné magnetické separátory na oddelenie železných nečistôt a eddy current separátor na separáciu nemagnetických kovov od nekovových materiálov.
Druhá časť mobilnej triediacej linky je zakrytovaná. Každú časť linky je možné používať samostatne alebo spoločne – podľa účelu separácie.
Zloženie mobilnej separačnej linky aj jej jednotlivé komponenty navrhneme tak, aby vyhovovali účelu separácie a vašim potrebám!
Mobilná triediaca linka sa skladá z týchto zariadení

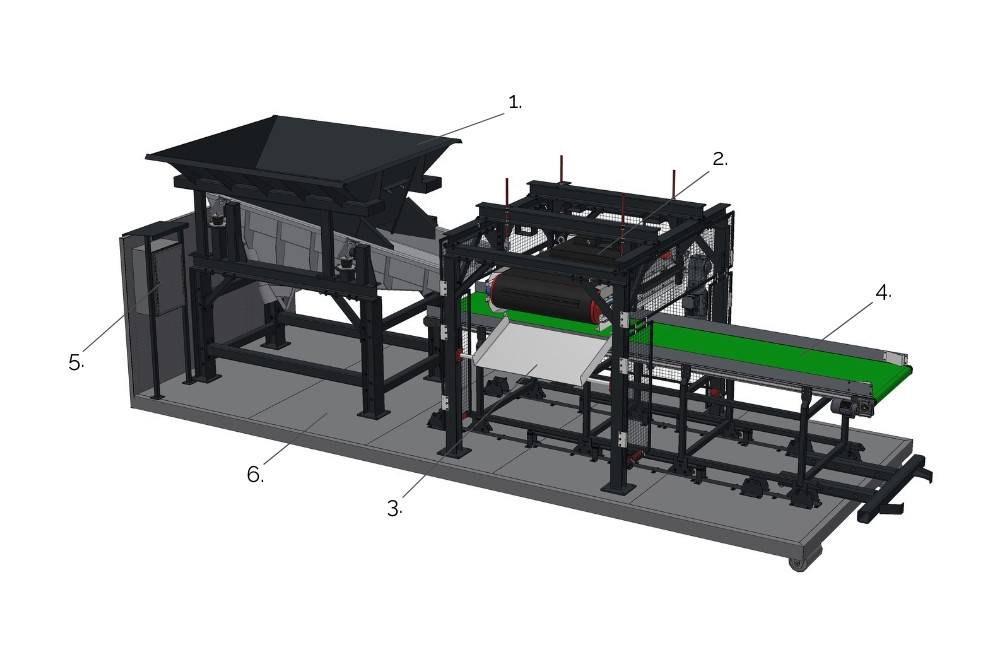

Modul 1
- 1Vibračný podávač s násypkou
- 2Samočistiaca magnetická doska DND-AC
- 3Žľab – Fe kontaminanty
- 4Pásový dopravník
- 5Rozvádzač 1
- 6Abroll kontajner 1

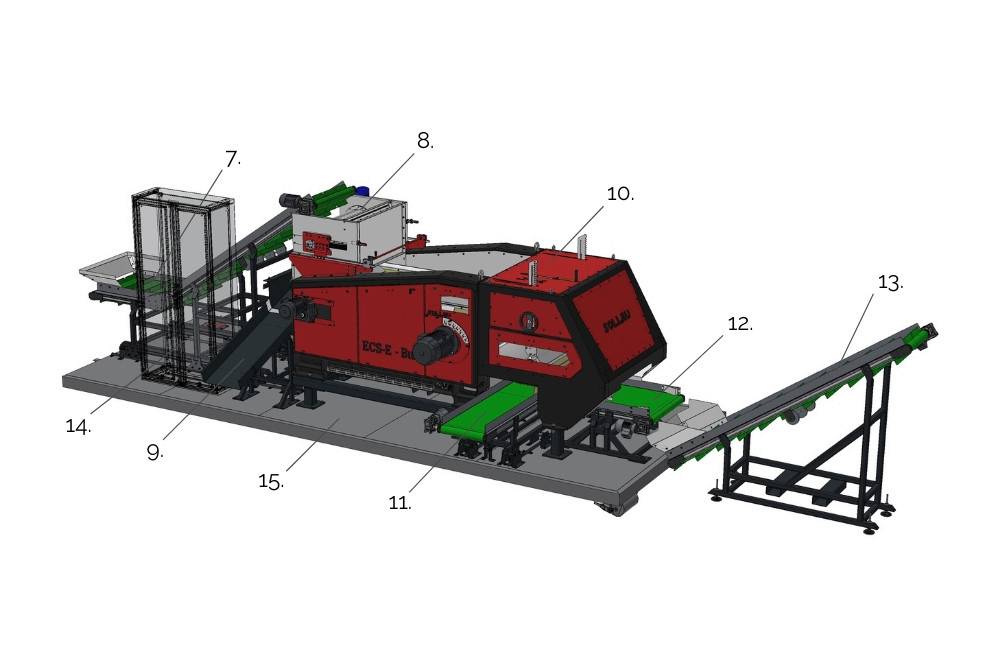

Modul 2
- 7Pásový dopravník lomený
- 8Magnetický bubon
- 9Žľab – Fe kontaminanty
- 10ECS – E BULL
- 11Pásový dopravník – inertný materiál
- 12Pásový dopravník – nemagnetické kovy
- 13Vynášací dopravník
- 14Rozvádzač 2
- 15Abroll kontajner 2
1 Vibračný podávač s násypkou
- Vibračný žľab – dĺžka 3000 mm, šírka 950 mm
- Objem násypky cca 1,5 m3
- Materiál násypky – oceľ 11 373/11 523
- Povrchová úprava – lakovanie RAL podľa požiadavky
2 Samočistiaca magnetická doska DND-AC Ms2 F JAGUAR – magnetická separácia 1. stupeň
- Automatický magnetický separátor na odstránenie Fe častíc
- 1. stupeň magnetickej separácie – zachytí hlavný objem feromagnetických častíc
- Feritové magnety
- Závesná výška 270 mm
- Konštrukcia na zavesenie DND-AC je demontovateľná tak, aby separačná linka mohla fungovať bez tohto stupňa magnetickej separácie
- Materiál konštrukcie – oceľ 11 373/11 523
- Povrchová úprava konštrukcie – lakovanie RAL podľa požiadavky
3 Žľab – Fe kontaminanty
4 Pásový dopravník
- Pracovná šírka pásu – 800 mm
- Dĺžka dopravníka – 3500–4000 mm
- Pohon NORD 1,1 kW s frekvenčným meničom
- Materiál dopravníka – oceľ 11 373/11 523
- Povrchová úprava dopravníka – lakovanie RAL podľa požiadavky
5 Rozvádzač 1
- Ovládanie vibračného podávača + DND-AC + pásového dopravníka
- Samostatný rozvádzač pre modul 1 – je možné ho prepojiť s rozvádzačom 2 (ovládajúcim modul 2) a celú triediacu linku ovládať z rozvádzača 2
6 Abroll kontajner 1
- Rozmery: 6500 × 2550 × 1470 mm.
- Háčik 50 mm – oceľ 11 523 – tvar podľa DIN 30722.
- Výška háčika 1570 mm.
- Lyžiny INP 180, rozteč podľa DIN 30722 – výstuž pri lyžinách podľa DIN 30722.
- Stojiny INP 180.
7 Pásový dopravník lomený
- Pracovná šírka pásu – 800 mm
- Dĺžka dopravníka – 3600 mm
- Pohon NORD 1,1 kW s frekvenčným meničom
- Materiál dopravníka – oceľ 11 373/11 523
- Povrchová úprava dopravníka – lakovanie RAL podľa požiadavky
8 Magnetický bubon MBZ 304 N 800 – magnetická separácia 2. stupeň
- Automatický magnetický separátor na odstránenie Fe častíc
- 2. stupeň magnetickej separácie – na zaistenie dokonalého oddelenia Fe častíc
- Veľmi silné neodýmové magnety NdFeB
- Priemer bubna 204 mm, dĺžka bubna 800 mm
- Krytovanie bubna – nerez 1.4301
- Možnosť nastavenia polohy magnetického bubna
- Materiál konštrukcie – oceľ 11 373/11 523
- Povrchová úprava konštrukcie – lakovanie RAL podľa požiadavky
9 Žľab – Fe kontaminanty
- Osadený vibropohonom
10 Eddy current separátor ECS–E 800 BULL 12 – separácia nemagnetických kovov
- Separátor na báze vírivých prúdov – separácia nemagnetických kovov (hliník, meď, mosadz) od inertného materiálu (drevo, plast, papier,…)
- Eddy current separátor s excentricky uloženým rotorom
- Separácia častíc od 1 mm
- Šírka pásu 800 mm
- Plynulé nastavovanie polohy rotora za chodu separátora
11 Pásový dopravník – inertný materiál
- Odvod odseparovaného inertného materiálu – drevo, papier, plast, sklo,…
- Dopravník uložený na koľajniciach – jednoduché vysunutie a zasunutie dopravníka (na potreby prepravy)
12 Pásový dopravník – nemagnetické kovy
- Odvod odseparovaných nemagnetických kovov – hliník, meď, mosadz,…
- Dopravník uložený na koľajniciach – jednoduché vysunutie a zasunutie dopravníka (na potreby prepravy)
13 Šikmý dopravník – nemagnetické kovy
- Vynášanie odseparovaných nemagnetických kovov do kontajnera
- Pracovná šírka pásu – 500 mm
- Pohon NORD 1,1 kW s frekvenčným meničom
- Materiál dopravníka – oceľ 11 373/11 523
- Povrchová úprava dopravníka – lakovanie RAL podľa požiadavky
14 Rozvádzač 2
- Ovládanie magnetického bubna + ECS–E + dopravníkov
- Samostatný rozvádzač pre modul 2 – je možné ho prepojiť s rozvádzačom 1 (ovládajúcim modul 1) a celú triediacu linku ovládať z rozvádzača 2
15 Abroll kontajner 2 – s krytovaním
- Abroll kontajnerová základňa do 12 t, posuvné 2 bočné plachty, zadná plachta, pevná strecha
- Rozmery: 6500 × 2470 × 2484 mm.
- Strecha – pevná strecha z plechu hr. 1,5 mm
- Bočnice – posuvná plachta napínaná pomocou popruhov, zadná plachta prehadzovacia
- Háčik 60 mm – oceľ 11 523 – tvar podľa DIN 30722.
- Výška háčika 1570 mm.
