Magnetické upínače na sústruženie

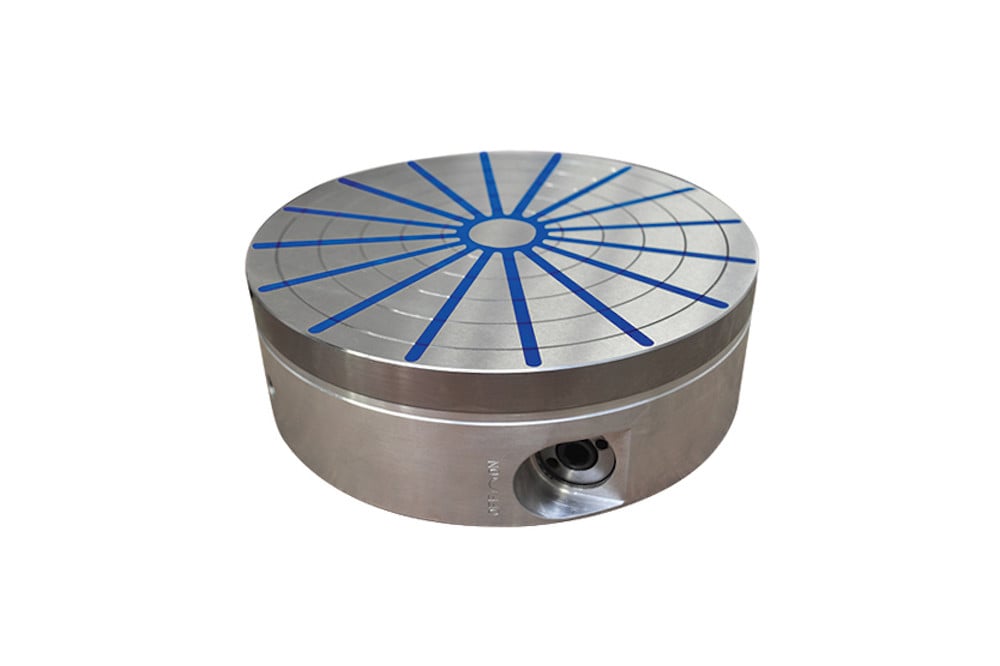

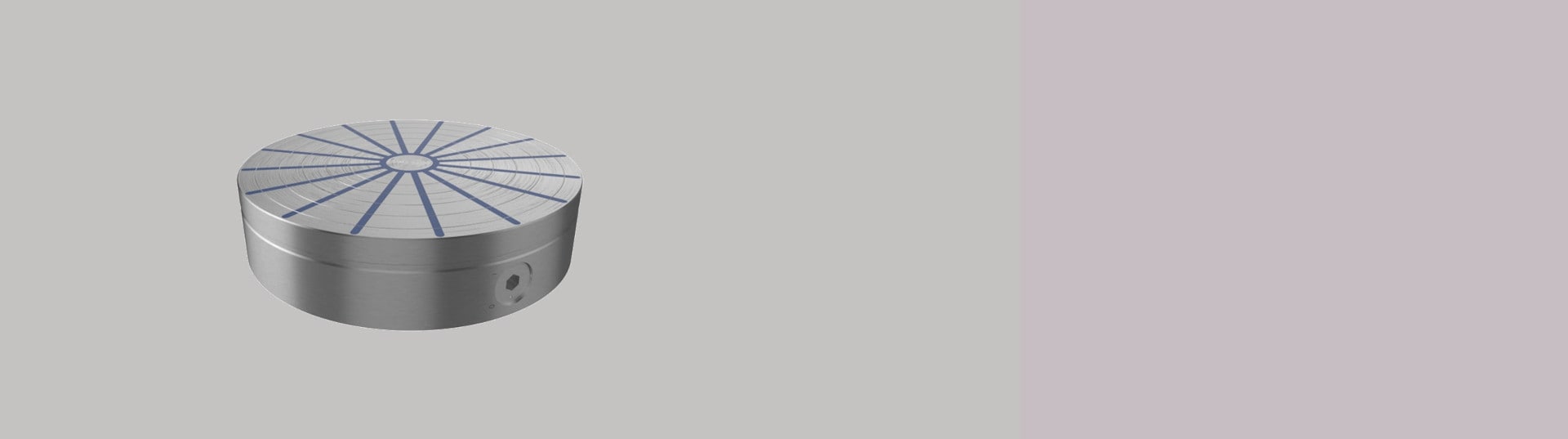

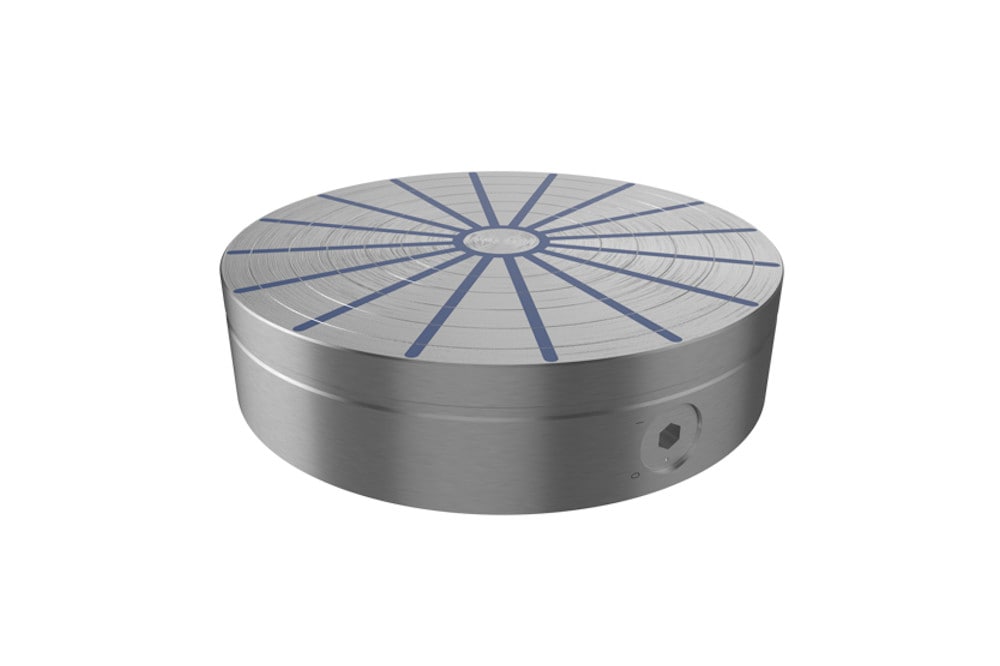

Voľba závisí od druhu obrábacej operácie a tvaru obrobku. Pre ploché brúsenie odporúčame obdĺžnikové upínače (Neomicro, Neodymax), pre brúsenie a sústruženie na okrúhlo kruhové modely s radiálnymi pólmi (Neostar, Alustar, Maxgrip, Neogrip). Pre frézovanie, vŕtanie a rezanie závitov sú určené upínače s vysokou upínacou silou a rovnomerným rozložením magnetickej sily (Neopower, Neomill Compact). Oznámte nám rozmery a tvar obrobkov a druh obrábania – na základe toho upínač odporučíme.

Permanentný upínač využíva silné neodymové magnety a ovláda sa mechanicky – k upnutiu ani odopnutiu obrobku nepotrebujete zdroj energie. Elektropermanentný upínač sa aktivuje krátkym elektrickým impulzom, potom drží obrobok bez odberu energie. Zásadnou výhodou elektropermanentného prevedenia je bezpečnosť: ani pri výpadku napájania nedôjde k nechtianemu uvoľneniu obrobku. Permanentné prevedenie má nižšiu obstarávaciu cenu a jednoduchšiu obsluhu; elektropermanentné je vhodné pre náročnejšie frézovacie operácie alebo tam, kde sú prísne bezpečnostné požiadavky.

Pri konvenčnom upínaní (zveráky, upínky) je obrobok pridržiavaný z viacerých strán, takže časť jeho povrchu zostáva neprístupná. Magnetický upínač drží dielec iba za spodnú plochu, takže zvyšných päť strán je voľných a dostupných pre nástroj v jedinom upnutí. Odpadá nutnosť dielec preupínať, znova nastavovať a opakovane merať polohu, čo v porovnaní s konvenčným upínaním výrazne skracuje obrábacie časy aj výrobné náklady, najmä pri sériovej výrobe.

Naše upínače majú vodotesnú konštrukciu, takže chladenie kvapalinou pri brúsení a frézovaní je štandardom. Niektoré modely (Neomicro, Neodymax) možno ponoriť do dielektrickej kvapaliny, čo sa využíva pri elektroerózívnom obrábaní (EDM). Vhodnosť konkrétneho modelu pre danú aplikáciu overte s naším technickým oddelením – radi poradíme, ktorý upínač vyhovie požiadavkám vášho procesu, vrátane teplotnej a chemickej odolnosti použitej kvapaliny.

Upínacia sila závisí od modelu, veľkosti upínacej plochy a materiálu obrobku. V našom sortimente sa pohybuje od približne 100 do 160 N/cm² – napríklad Neopower a Neomill Compact dosahujú 160 N/cm², Neostar a Neodymax približne 120–140 N/cm². Platí, že väčšia plocha kontaktu medzi obrobkom a pólovou doskou znamená vyššiu celkovú pridržiavaciu silu. Pri modeloch Maxgrip a Alustar je navyše možné upínaciu silu plynulo nastaviť, čo uľahčuje centrovanie obrobku pred začatím obrábania.

Áno, práve pre upínanie tenkých a drobných obrobkov sú naše upínače konštruované. Modely s jemnou roztečou pólov (Neomicro, Neogrip) koncentrujú magnetické pole do malej plochy a umožňujú bezpečné upnutie aj veľmi tenkých dielcov, u ktorých by konvenčné upínky spôsobili deformáciu. Ak potrebujete upínať dielce špecifických rozmerov alebo neštandardných tvarov, kontaktujte nás – bezplatne vykonáme test vášho materiálu a výsledky garantujeme do troch pracovných dní.

Po zakúpení upínač nainštalujeme, zprovozníme a vykonáme školenie obsluhy. Po celú dobu používania zabezpečujeme autorizovaný servis. Súčasťou starostlivosti je aj zabrúsiteľná pólová doska, ktorá predlžuje životnosť upínača: limit prebrúsenia je podľa modelu 5 až 10 mm. Upínače si možno prezrieť a zakúpiť aj v našom e-shope; pre neštandardné rozmery alebo špecifické požiadavky na aplikáciu nás kontaktujte priamo – vyrobíme upínač na mieru.
