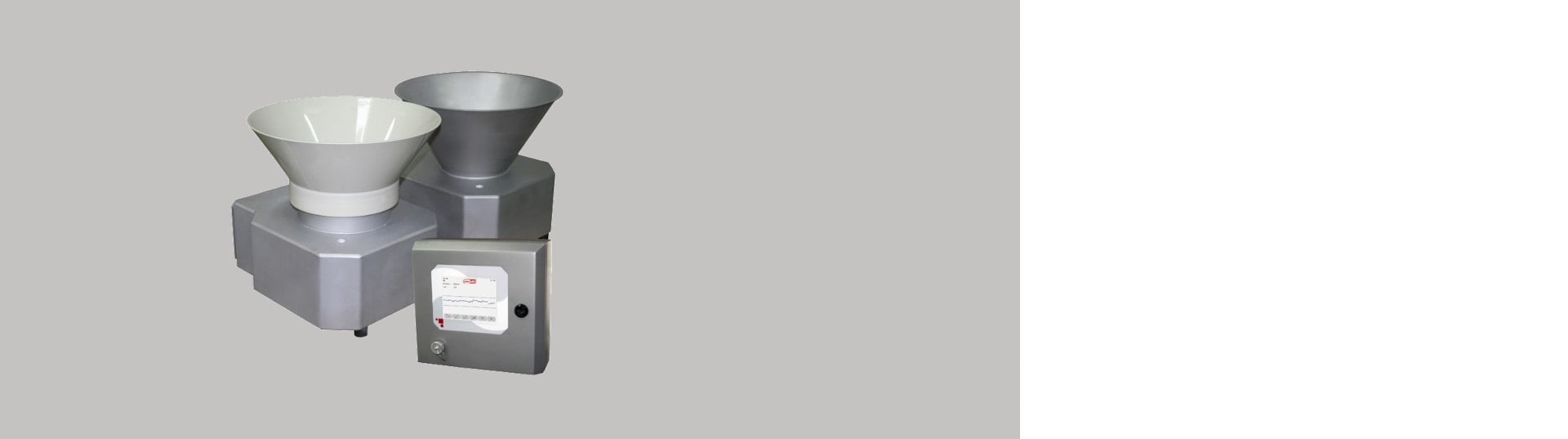

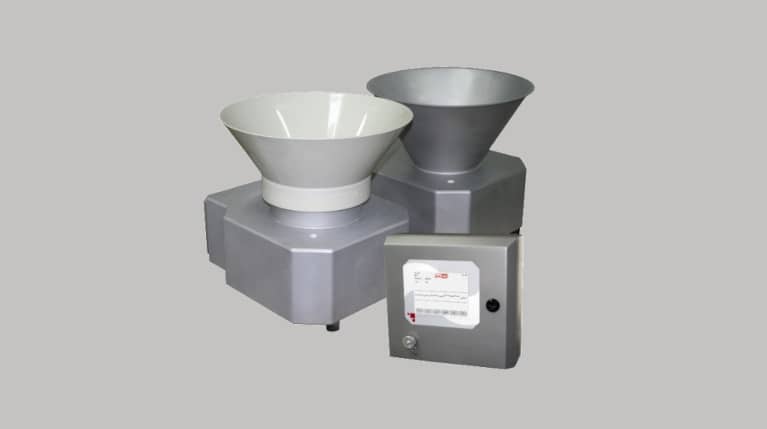

Prepadový detektor kovov METRON 07 FlatLine
Vysoko citlivý prepadový detektor kovov METRON 07 FlatLine slúži na detekciu kovových častíc v sypkých materiáloch dopravovaných potrubím.

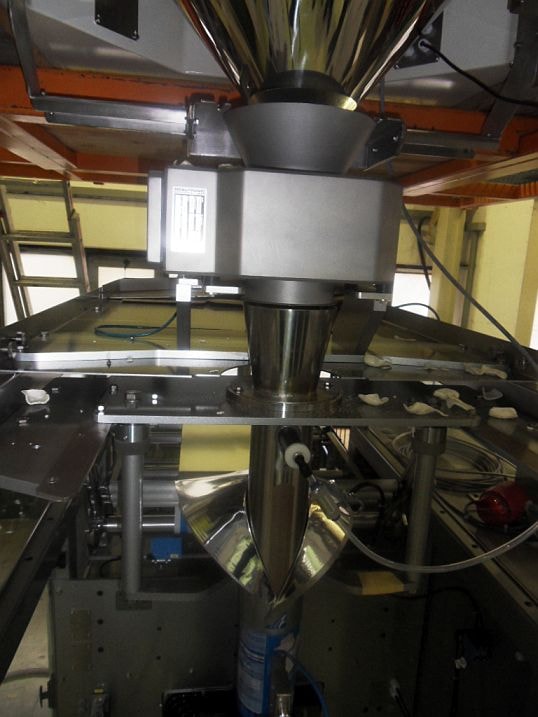

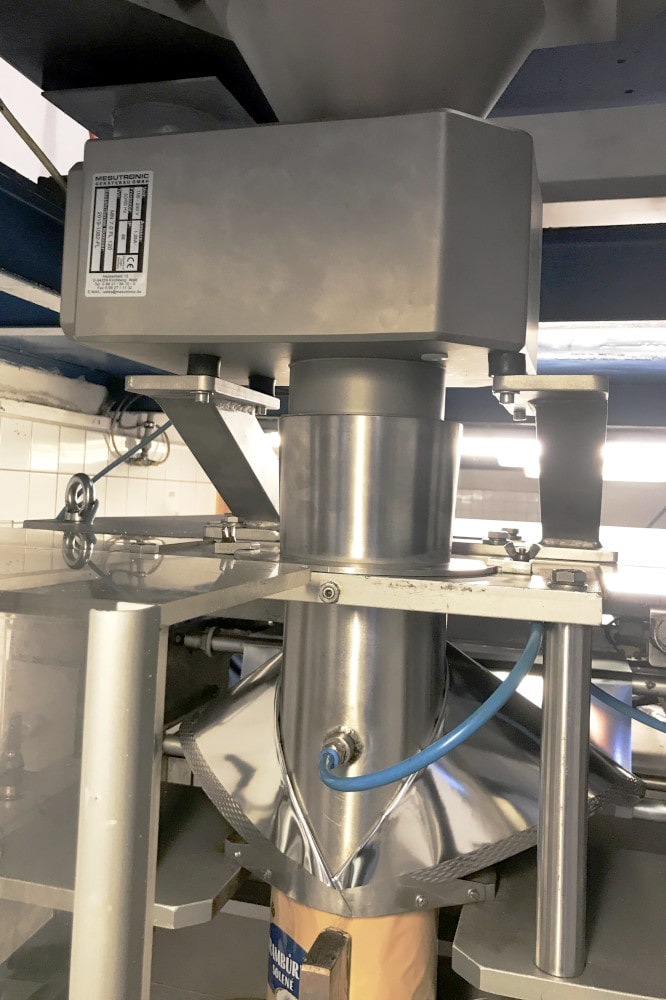

Detektor METRON 07 FlatLine je vďaka použitej technológii mesuCAGE, nízkej výške a kompaktným rozmerom ľahko integrovateľný do existujúceho potrubia. Často sa inštaluje pod váhy a plničky. Opčne je vybavený vymeniteľnou násypkou.
Tento prepadový detektor štandardne dodávame pre potrubia s priemerom 100 – 250 mm.
Je vyrobený z nehrdzavejúcej ocele s dôrazom na hygienický dizajn. Žiadne neprístupné zákutia ani slepé vrecká, kde by mohlo dochádzať k usadzovaniu materiálu!
Tento detektor je vybavený špičkovou riadiacou jednotkou AMD 07 s radom pokročilých funkcií. Jednotka má dotykový displej, vďaka ktorému je ovládanie jednoduché a intuitívne. Umožňuje permanentný monitoring elektronických i mechanických častí. Systém mesuNET umožňuje vzdialený prístup k zariadeniu. Jednotka je súčasťou detektora, možno ju však umiestniť aj mimo detektora.
METRON 07 je synonymom pre detektory kovov s najvyššou presnosťou a spoľahlivosťou detekcie. Cievka detektora má niekoľko vrstiev tienenia a nevyžaduje plastovú trubicu senzora. Vďaka tomu je detektor odolný voči vonkajšiemu elektromagnetickému rušeniu, čo umožňuje mimoriadne presnú detekciu kovov.
Hlavné výhody prepadového detektora kovov
- Detektor kovov určený na integráciu pod váhy a plničky. Deteguje všetky voľné kovové častice aj častice vo forme inklúzií vo finálnom výrobku. Mimoriadne presná a spoľahlivá detekcia kovov. Revolučne jednoduché ovládanie. Minimálne rozmerové nároky.
- Spĺňa požiadavky na kvalitu podľa systémov HACCP, IFS, BRC a SQF.
- Variabilný a flexibilný vďaka koncepcii systému na mieru.
Tunelový detektor kovov METRON 07 FlatLine je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Konformný – z hľadiska dizajnu a správy dát
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory METRON 07 FlatLine môžeme dodať so širokou voliteľnou výbavou:
- Výstražné zariadenie – maják, bzučiak
- mesuSET – ovládanie detektora prostredníctvom laptopu
- mesuNET – možnosť vzdialeného prístupu k zariadeniu

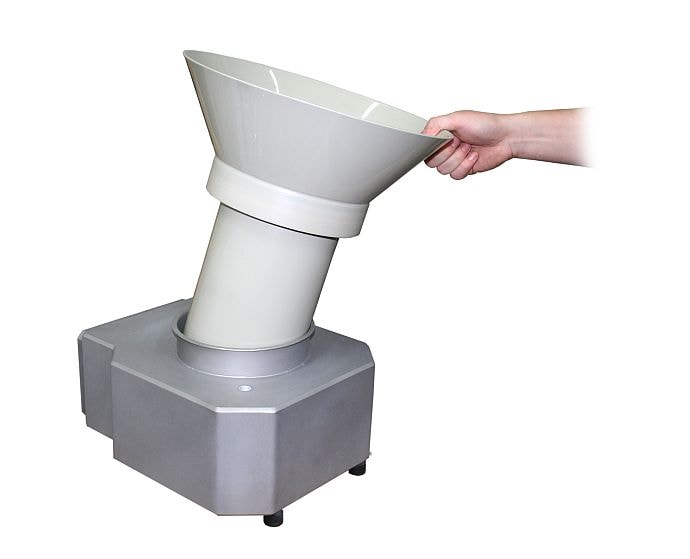

- Vymeniteľná násypka
- WiFi
- Testovacie etalóny
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Konštrukcia na použitie vo výbušnom prostredí
- Farebné vyhotovenie podľa požiadaviek

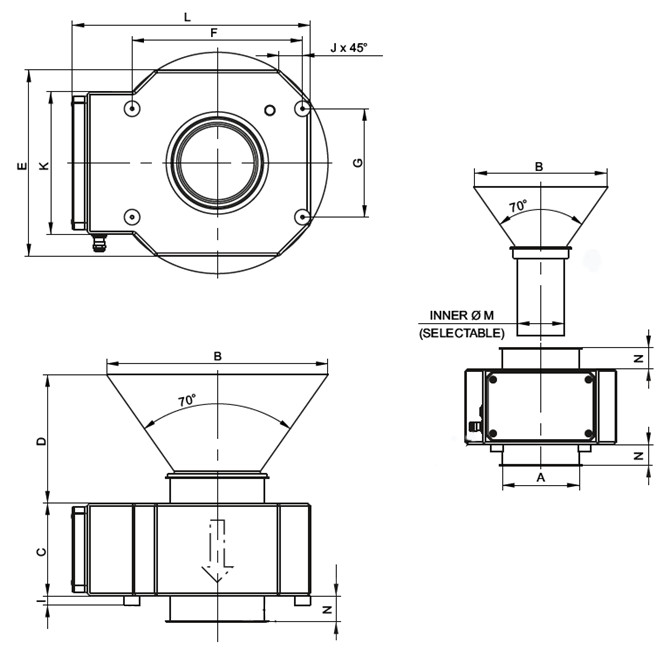

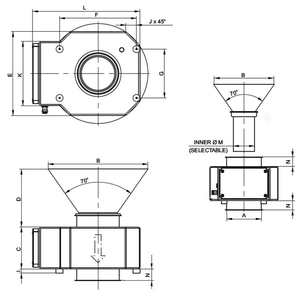

Rozmery
| A: (mm) | B: (mm) | C: (mm) | D: (mm) | E: (mm) | F: (mm) | G: (mm) |
|---|---|---|---|---|---|---|
| 100 | 250 | 150 | 159 | 250 | 225 | 125 |
| 120 | 250 | 150 | 149 | 250 | 225 | 125 |
| 150 | 350 | 150 | 207 | 300 | 275 | 175 |
| 175 | 350 | 150 | 183 | 300 | 275 | 175 |
| 200 | 350 | 150 | 170 | 365 | 310 | 170 |
| 250 | 350 | 200 | 177 | 450 | 400 | 200 |
| H: (mm) | I: (mm) | J: (mm) | K: (mm) | L: (mm) | N: (mm) | HMOTNOSŤ (kg) |
|---|---|---|---|---|---|---|
| M6 | 15 | 50 | 250 | 334 | 42 | 25 |
| M6 | 15 | 50 | 250 | 334 | 42 | 28 |
| M6 | 15 | 50 | 230 | 384 | 42 | 30 |
| M6 | 15 | 50 | 230 | 384 | 42 | 32 |
| M8 | 30 | 88 | 230 | 439 | 42 | 35 |
| M8 | 30 | 115 | 230 | 529 | 80 | 40 |
Môžeme dodať prepadový detektor kovov aj s inou výškou, priemerom apertúry či rámom tak, aby vyhovoval vašim požiadavkám.
Požiadame vás o špecifikáciu požadovaných úprav a pripravíme cenovú ponuku presne pre vašu prevádzku.
Metal free (bezkovová) zóna – MFZ
Na správne fungovanie detektora kovov je nevyhnutné, aby sa v bezprostrednej blízkosti apertúry detektora nenachádzali nepohyblivé (napr. konštrukcia dopravníka, kryt dopravníka) ani pohyblivé kovy (napr. valčeky dopravníka). Preto sa pre každý detektor definuje MFZ, ktorá by nemala obsahovať pohyblivé ani nepohyblivé kovy. Apertúra detektora kovov má byť umiestnená v strede metal free zóny. Dodržiavaním MFZ pri inštalácii detektora predídete falošným signálom a falošnému vyradeniu výrobkov a prispejete k správnemu fungovaniu detektora.
Kontaktujte nás – MFZ pre pohyblivé aj nepohyblivé kovy vám pomôžeme vypočítať.
Veľkou výhodou tohto detektora kovov je skutočnosť, že sa nevyžaduje Metal free zóna.
Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú priemer apertúry (čím je menší, tým vyššia je citlivosť detektora), rýchlosť materiálu, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame vám materiál otestovať. Tieto testy robíme bezplatne. Kontaktujte nás, dohodneme sa na vykonaní testov a na zaslaní vzoriek vášho materiálu.
Tabuľka citlivosti detektora METRON 07 FlatLine
| Model | 100 | 120 | 150 | 175 | 200 | 250 |
|---|---|---|---|---|---|---|
| Citlivosť – oceľová guľôčka s priemerom (mm) | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 |
Riadiaca jednotka AMD 07
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka so širokou škálou funkcií (uvádzame len niektoré z nich):
- Komunikácia cez Ethernet = neobmedzená flexibilita
- Kompaktná riadiaca jednotka
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Dynamické automatické sledovanie – maximálna citlivosť detektora
- Digitálna filtrácia signálu na maximálnu stabilitu v náročných podmienkach
- Monitorovanie optimálneho fungovania systému
- Úzka detekčná zóna zaručuje presné umiestnenie kovov v detekčnom poli na precíznu detekciu
- Jednoduché intuitívne ovládanie na komfortnú obsluhu detektora
- Farebný displej s uhlopriečkou 5,7“
- Možnosť uložiť do pamäte nastavenia až 500 produktov
- Možnosť vzdialeného pripojenia – diagnostika, zmena parametrov, aktualizácia SW
- USB konektor – možnosť ukladať údaje, jednoduchá aktualizácia SW, urýchlenie servisného zásahu
Rozsah dodávky
Súčasťou dodávky detektorov METRON 07 FlatLine je:
- Detekčná hlava
- Riadiaca jednotka
- Pripojovacie káble
- Inštalačný hardvér
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 75 W
- Stupeň krytia: IP 66
- Min. prevádzková teplota: - 10 °C
- Max. prevádzková teplota: + 50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Podtlak: max. 0,5 bar
- Napájací kábel: 1,8 m so zástrčkou
METRON 07 FlatLine je vďaka technológii mesuCAGE navrhnutý s obzvlášť nízkou výškou a kompaktnými rozmermi, preto je ideálny na inštaláciu priamo pod váhy a plničky alebo do priestorovo obmedzených miest v linke. Štandardne ho dodávame pre potrubia o priemere 100–250 mm, zatiaľ čo PowerLine pokrýva priemery od 50 do 300 mm a umožňuje aj inštaláciu do tlakového potrubia. Oba modely nevyžadujú Metal free zónu a sú osadené riadiacou jednotkou AMD 07.
Citlivosť závisí od priemeru potrubia: pre DN 100 zachytí oceľovú guľôčku od priemeru 0,4 mm, pre DN 150 od 0,6 mm, pre DN 200 od 0,8 mm a pre DN 250 od 1,0 mm. Citlivosť ďalej ovplyvňuje rýchlosť materiálu, hustota, teplota a vlhkosť. Pre vašu konkrétnu aplikáciu odporúčame bezplatný test materiálu — kontaktujte nás a dohodneme sa na zaslaní vzoriek.
Štandardne dodávame METRON 07 FlatLine pre potrubia o priemere 100 až 250 mm. Na prianie vyrobíme prevedenie s iným priemerom apertúry, výškou alebo rámom. Detektor je opčne vybavený vymeniteľnou násypkou pre jednoduchšiu integráciu do plničiek a váh.
Detektor je vyrobený z nehrdzavejúcej ocele s hygienickým dizajnom bez neprístupných miest a slepých vreciek. Stupeň krytia je IP 66, prevádzková teplota -10 až +50 °C a relatívna vlhkosť 0–95 % bez kondenzácie. Napájanie je 100–240 V AC pri maximálnom príkone 75 W.
Riadiaca jednotka AMD 07 je vybavená farebným dotykovým displejom 5,7", komunikáciou cez Ethernet a pamäťou na uloženie nastavení až 500 produktov. Zahŕňa automatické nastavenie produktu, digitálnu filtráciu signálu a permanentné monitorovanie systému. Voliteľne možno detektor vybaviť pripojením WiFi a systémom mesuNET pre vzdialený prístup k diagnostike a aktualizáciám firmware.
METRON 07 FlatLine vyhovuje požiadavkám systémov HACCP, IFS, BRC a SQF. Celonerezové prevedenie s hygienickým dizajnom spĺňa prísne požiadavky potravinárskeho priemyslu na čistiteľnosť a zamedzenie kontaminácie. Pre posúdenie konkrétnej zhody s normami vášho prevádzky nás kontaktujte.
Na vyžiadanie dodávame prevedenie ATEX pre použitie vo výbušnom prostredí. Detektor možno dodať aj v neštandardnej farbe podľa požiadavky zákazníka.
Štandardná dodávka zahŕňa detekčnú hlavu, riadiacu jednotku AMD 07, pripájacie káble, inštalačný hardware a návod na použitie. Voliteľne dodávame výstražné zariadenie (maják, bzučiak), vymeniteľnú násypku, WiFi modul, testovacie etalóny a software mesuSET na ovládanie cez laptop. Po inštalácii zabezpečíme sprevádzkovanie, zaškolenie obsluhy a poskytujeme autorizovaný servis počas celej doby prevádzky.
