Doskové magnetické separátory do potrubia ML-P
Doskový magnetický separátor ML-P do potrubného systému je určený na separáciu feromagnetických častíc, ktoré sa nachádzajú v rýchlo prúdiacom (až 25 m/s) najmä tekutom (ale aj práškovom) horšie priestupnom materiáli. V porovnaní s bežnými roštovými separátormi je doskový separátor vhodný aj pre tekutiny obsahujúce väčšie kusy pevných materiálov, vlákna alebo abrazívne častice.
Konštrukcia doskového separátora
Telo separátora tvorí zváraná skriňa z nehrdzavejúcej ocele, ktorá sa po pripojení pomocou štandardných prírub stáva integrálnou súčasťou potrubného systému.
Na vstupe do tela separátora je umiestnená rozhrňovacia strieška, ktorá usmerňuje prúdenie materiálu priamo k magnetickým doskám (nachádzajúcich sa na vnútorných stranách dvierok separátora). Strieška zaisťuje maximálnu efektivitu separačného procesu (je demontovateľná, preto sa dá v prípade čistenia veľmi problematických materiálov zo separátora ľahko vybrať).
Feromagnetické nečistoty sa z prúdu materiálu zachytávajú na magnetických dverách na bokoch separátora. Dvere sú vybavené veľmi silnými neodýmovými magnetmi s magnetickou indukciou 7 500 G!
Tento separátor je jedinečný tým, že dokáže zachytiť aj veľmi malé nečistoty (od 0,5 mm) aj pri veľkých rýchlostiach (až 25 m/s)!
Magnetické dvere sú k telu separátora pripevnené na vodiacich tyčiach, ich vysunutie do strán a následné čistenie je rýchle, komfortné a bezpečné.

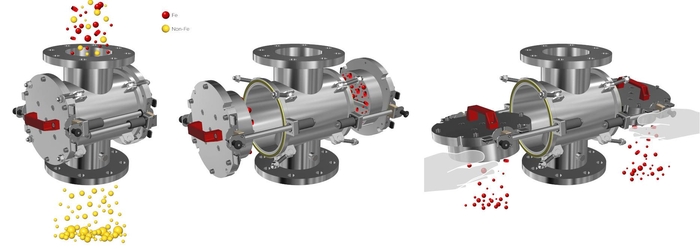

Ako sa doskový separátor čistí?
Čistenie doskového separátora je veľmi jednoduché:
- Uvoľnite skrutky zaisťujúce dvere s magnetmi.
- Dvere s magnetmi umiestnené na vodiacich tyčiach vysuňte do krajnej pozície.
- Čapy, ktoré zaisťujú dvere odistite a otočte ich do horizontálnej polohy. V tejto polohe čapy opäť zaistite.
- Feromagnetické nečistoty zachytené na magnetickom jadre manuálne odstráňte.
Na odstránenie zachytených kontaminantov nepoužívajte kovové nástroje – mohlo by dôjsť k zraneniu!
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Na jaké potrubí se separátor připojí?
Štandardne vyrábame ML-P v pripojovacích priemeroch od 100 do 250 mm s odolnosťou do tlaku 10 barov. Tlakovú odolnosť, pripojovacie rozmery aj spôsob pripojenia na potrubný systém (príruba, skrutkové spojenie, špeciálne prípojky) môžeme upraviť podľa vašich potrieb.
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5
ML-P
- vysoká odtrhová sila
- odolné vyhotovenie kompletne z nehrdzavejúcej ocele
- tlaková odolnosť do 10 barov
- vhodné aj pre ťažšie priestupné materiály
- manuálne čistenie
- vertikálna aj horizontálna aplikácia
Je určený na separáciu feromagnetických častíc, ktoré sa nachádzajú v rýchlo prúdiacom (až 25 m/s) najmä tekutom (ale aj práškovom) horšie priestupnom materiáli.
| Výrobek | Průměr vstupu/výstupu (mm) | Datová karta |
|---|---|---|
| ML-P 100 N | 100 | zobrazit PDF |
| ML-P 150 N | 150 | zobrazit PDF |
| ML-P 200 N | 200 | zobrazit PDF |
| ML-P 250 N | 250 | zobrazit PDF |
| ML-P 300 N | 300 | zobrazit PDF |
| ML-P 350 N | 350 | zobrazit PDF |

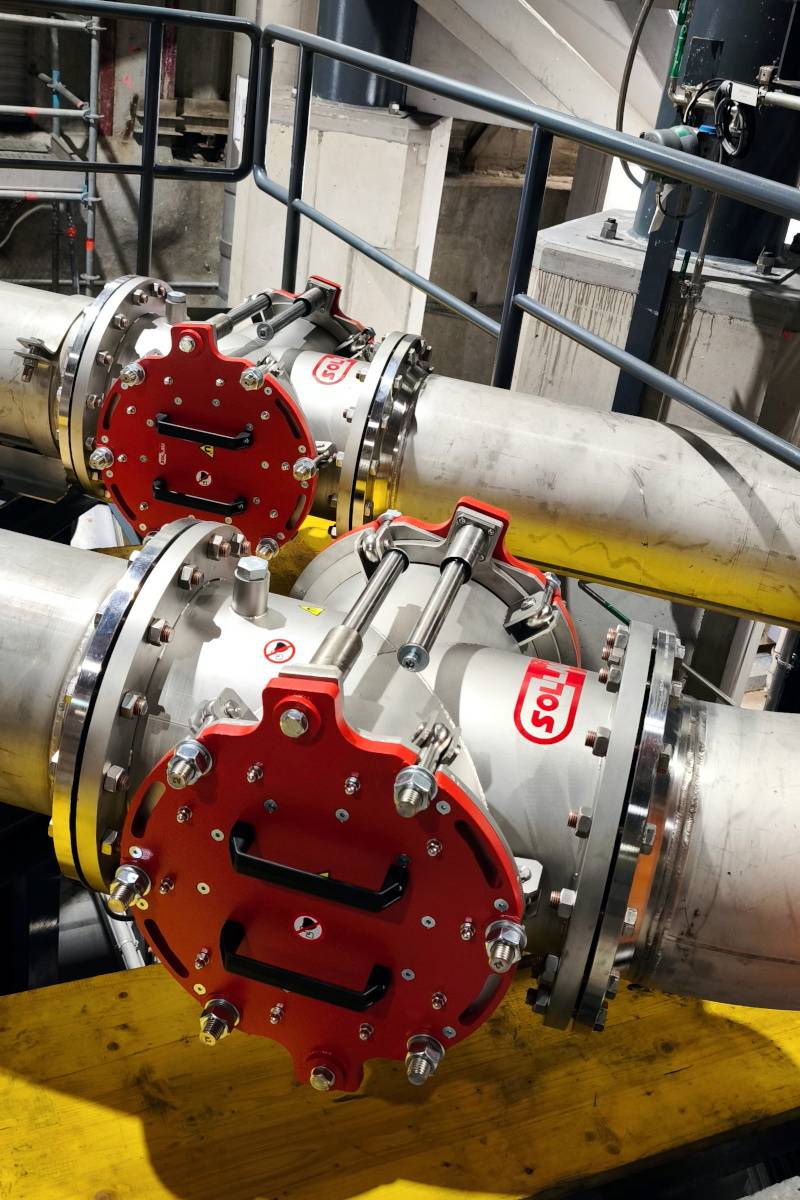

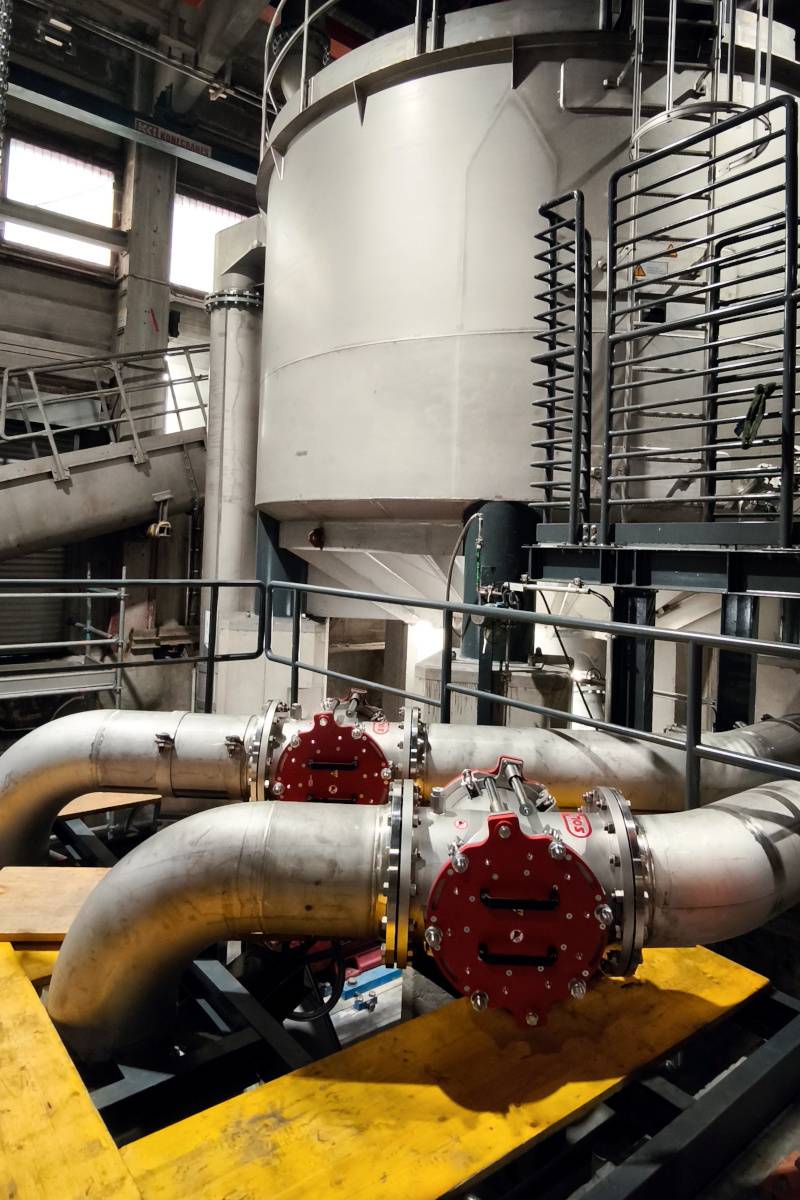

- Ako magnetický separátor ML-P 350 N spoľahlivo odstraňuje drôty z celulózy v papierenskom prevádzke (prípadová štúdia)
- Odstránenie kovov (drôty 5 cm) z buničiny – výroba papierových utierok (prípadová štúdia)
- Separácia kovov z buničiny pri výrobe papiera – zachytených 20 kg drôtov týždenne (prípadová štúdia)
- Oddeľovanie celulózového drôtu pri výrobe papiera (prípadová štúdia)
ML-P je určený pre potrubné systémy s rýchlo prúdiacim materiálom (až 25 m/s), najmä vtedy, keď kvapalina obsahuje väčšie kusy pevných materiálov, vlákna alebo abrazívne častice — v týchto prípadoch by roštový separátor rýchlo upchal. Prietokový separátor MSP-MC je vhodný pre čistejšie materiály bez hrubých prímesí pri nižšej prietokovej rýchlosti, zatiaľ čo ML-P zvláda extrémne problematické materiály a ponúka vyššiu kapacitu (až 150 m³/h). Ak si nie ste istí, ktorý separátor zodpovedá vašej aplikácii, pomôžeme vám s výberom na základe parametrov vášho materiálu.

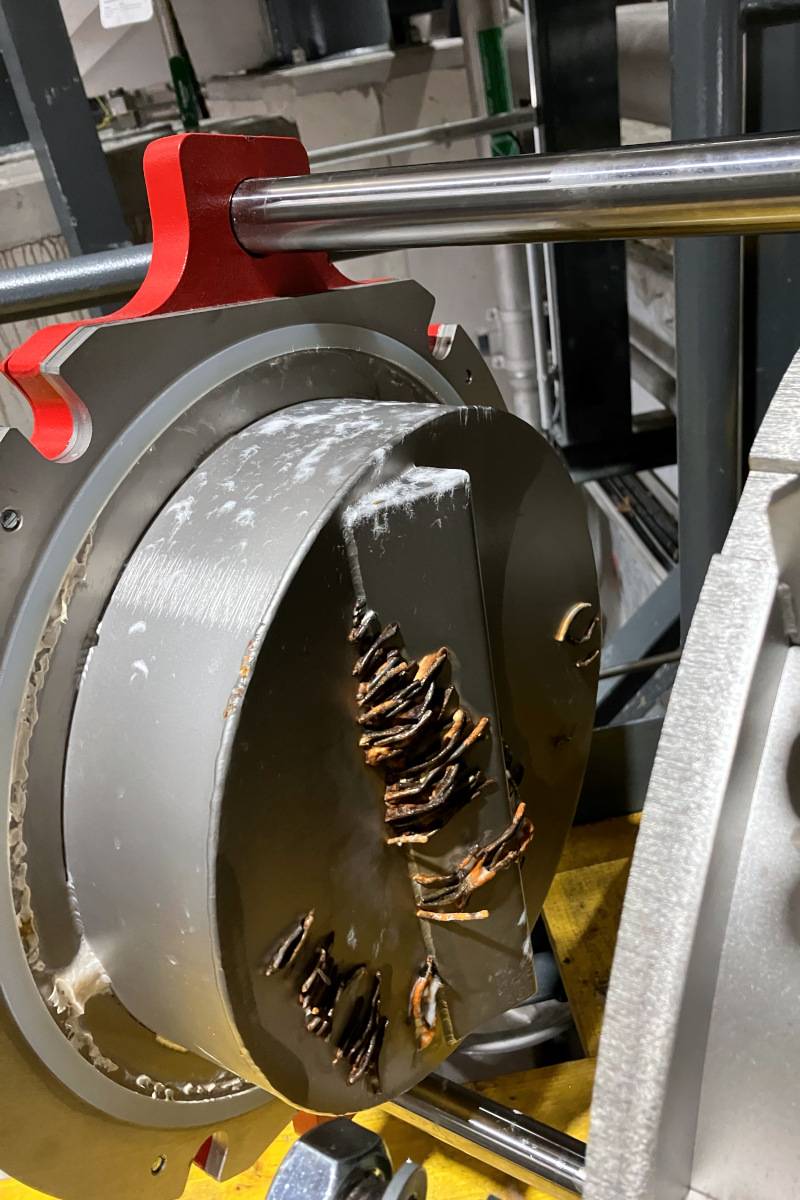

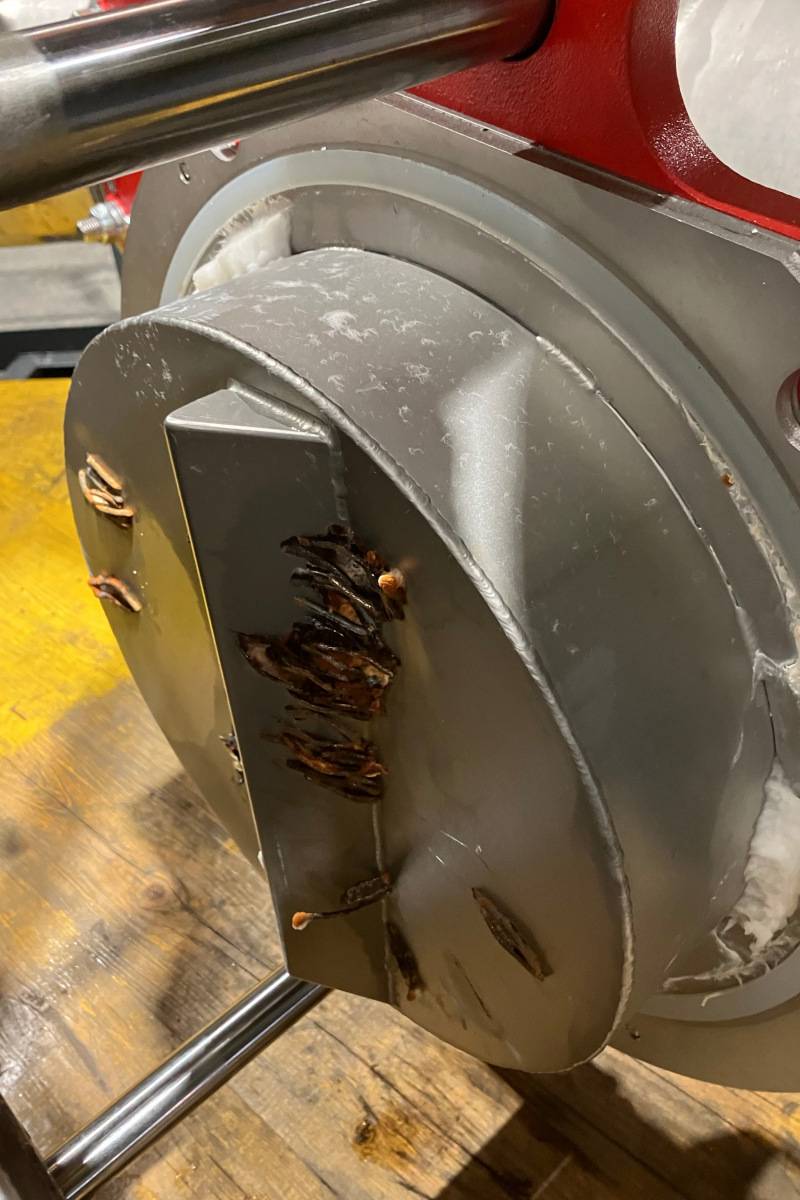

Magnetické dosky ML-P sú osadené neodymovými magnetmi s magnetickou indukciou 7 500 G. Separátor zachytí feromagnetické nečistoty v rozsahu od 0,5 mm do 50 mm — dokáže teda zachytiť ako drobné kovové triesky, tak aj väčšie predmety, napríklad drôty dlhé niekoľko centimetrov. Táto vlastnosť robí z ML-P ideálne riešenie pre papierenský priemysel, kde sa v materiáli bežne vyskytujú rozmernejšie kovové nečistoty.
Separátor ML-P zvláda prietokové rýchlosti materiálu až 25 m/s a kapacitu až 150 m³/h. Štandardne vyrábíme ML-P s odolnosťou do tlaku 10 barov — tlakovú odolnosť, pripojovacie rozmery aj spôsob pripojenia na potrubný systém prispôsobíme vašim konkrétnym požiadavkám.
Štandardná modelová rada zahŕňa vstupné priemery od 100 do 350 mm (modely ML-P 100N až ML-P 350N). Separátor sa štandardne pripája pomocou prírub, na vyžiadanie však upravíme spôsob pripojenia na skrutkovanie alebo špeciálne prípojky — a to pre vertikálnu aj horizontálnu inštaláciu.
Čistenie prebieha vysunutím magnetických dvierok po vodiacich tyčiach do krajnej polohy, ich otočením do horizontálnej polohy a ručným odstránením zachytených nečistôt. Kľúčové pravidlo bezpečnosti: na odstraňovanie kontaminantov nepoužívajte kovové nástroje — mohlo by dôjsť k zraneniu. Systém vodiacich tyčí a výklopných dvierok je navrhnutý tak, aby bolo čistenie rýchle, pohodlné a bezpečné aj bez nutnosti špeciálneho náradia.
ML-P nachádza uplatnenie najmä v papierenskom a celulózovom priemysle — bez problémov zachytí aj dlhé vlákna alebo drôty z buničiny (v jednej aplikácii bolo zachytených až 20 kg drôtov týždenne). Ďalej sa využíva v strojárstve, plastikárskom, chemickom, keramickom a sklárskom priemysle a v tepelných elektrárňach. Naopak pre potravinárstvo ML-P nie je vhodný — kvôli relatívne veľkej vzdialenosti medzi magnetickými dvierkami nedosahuje extrémnu separačnú účinnosť, ktorú potravinárstvo vyžaduje.
Zadarmo vykonáme testy vášho materiálu na našich magnetických separátoroch a garantujeme výsledky do troch dní. Prídeme, zameráme váš prevádzku a navrhneme konkrétne riešenie — po inštalácii zabezpečíme spustenie, zaškolenie obsluhy a následne autorizovaný servis po celú dobu používania separátora.
V akých priemyselných odvetviach sa uplatní doskový magnetický separátor?
Separátor do potrubného systému ML-P sa vyznačuje robustnou konštrukciou z nehrdzavejúcej ocele, vysokou účinnosťou separácie (vďaka neodýmovým magnetom), vysokou kapacitou (žiadne nežiaduce prekážky vnútri separátora nebránia priestupnosti prúdiaceho materiálu) a jednoduchou údržbou. Uplatní sa najmä v priemysle – papierňach a celulózkach, pretože si ľahko poradí s dlhými vláknami materiálu (ktoré sa zvyčajne vyskytujú v materiáloch spracovávaných v týchto odvetviach). Naopak, vzhľadom na relatívne veľkú vzdialenosť medzi magnetickými dvierkami nie je vhodný na čistenie materiálu vyžadujúce extrémnu účinnosť, napr. v potravinárstve.
