ODBOR POUŽITIA – ŤAŽBA, KAMEŇOLOMY A STAVEBNÉ MATERIÁLY

Ťažba, kameňolomy a výroba stavebných materiálov spracúvajú obrovské tonáže abrazívneho materiálu – rúbaninu, vápenec, kamenivo, štrk a piesky – a čoraz častejšie aj recyklované kamenivo z demolačnej sute. Všetko putuje po rýchlych dopravníkoch cez čeľusťové, kužeľové a odrazové drviče, mlyny a triediče. A takmer vždy so sebou nesie tramp metal: kusy ocele, zuby z lyžíc bagrov, vrtné tyče, armovaciu výstuž, skrutky a oterové diely z drvičov.

Kovová kontaminácia má v tomto odbore dvojakú cenu: katastrofické poškodenie drvičov a mlynov a roztrhnutie pásov na jednej strane, znížená čistota a trhová hodnota produktu na strane druhej. SOLLAU s.r.o. je český výrobca a vývojár magnetickej separačnej techniky, ktorý pre tento odbor rieši obe úlohy – od hrubej ochrany technológie na rýchlych pásoch s veľkými kusmi kovu až po jemné dočistenie surovín pre vysokú čistotu SiO₂ a nízky obsah Fe₂O₃.

Vedeli ste, že...? Demolačný betón bežne obsahuje 4–8 % oceľovej výstuže hmotnostne. Magnetická separácia ju nielen odstráni (a ochráni tak nadväzujúce drviče), ale premení ju na obchodovateľný šrot – z nákladu na likvidáciu sa stáva príjem.

Zavedenie magnetickej separácie do ťažby, kameňolomov a výroby stavebných materiálov chráni drviče, mlyny a pásy, zvyšuje čistotu a trhovú hodnotu produktu a mení vytriedený kov na druhotnú surovinu. To má pozitívny dopad na ziskovosť a efektivitu prevádzky.

KDE V ŤAŽBE, KAMEŇOLOMOCH A VÝROBE STAVEBNÝCH HMÔT NÁJDETE NAŠE MAGNETICKÉ SEPARÁTORY?

Primárna doprava rúbaniny a kameniva – ochrana drviča

Vyťažená surovina (rúbanina, vápenec, kamenivo, štrk) putuje pásovým dopravníkom do primárneho drviča alebo na triedič. Práve sem patrí najsilnejšia magnetická ochrana – veľké kusy ocele na rýchlom páse treba zachytiť skôr, než vletia do čeľustí drviča.

Pri primárnej doprave a ochrane drvičov sa najčastejšie používajú tieto zariadenia:

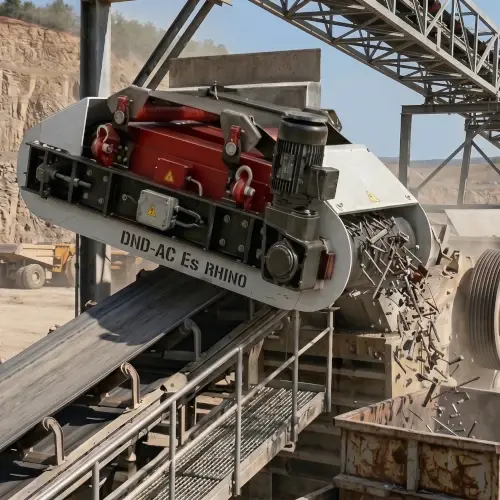

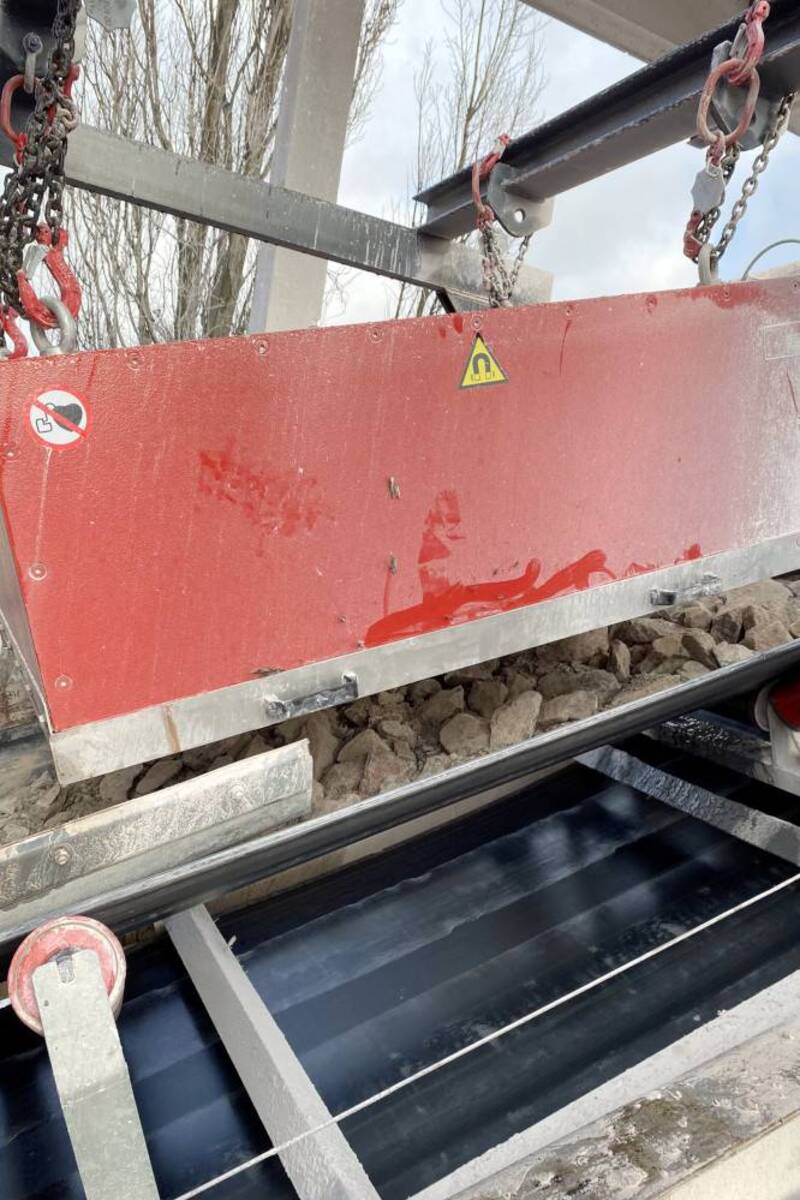

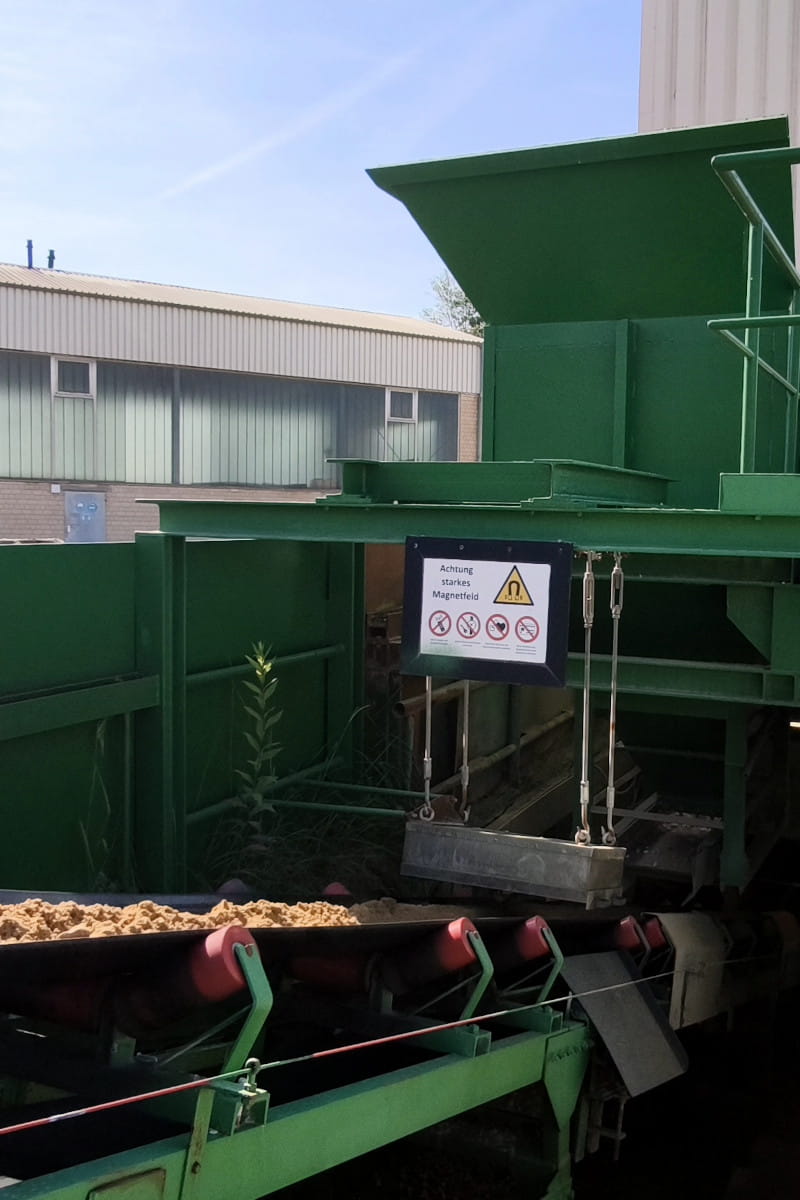

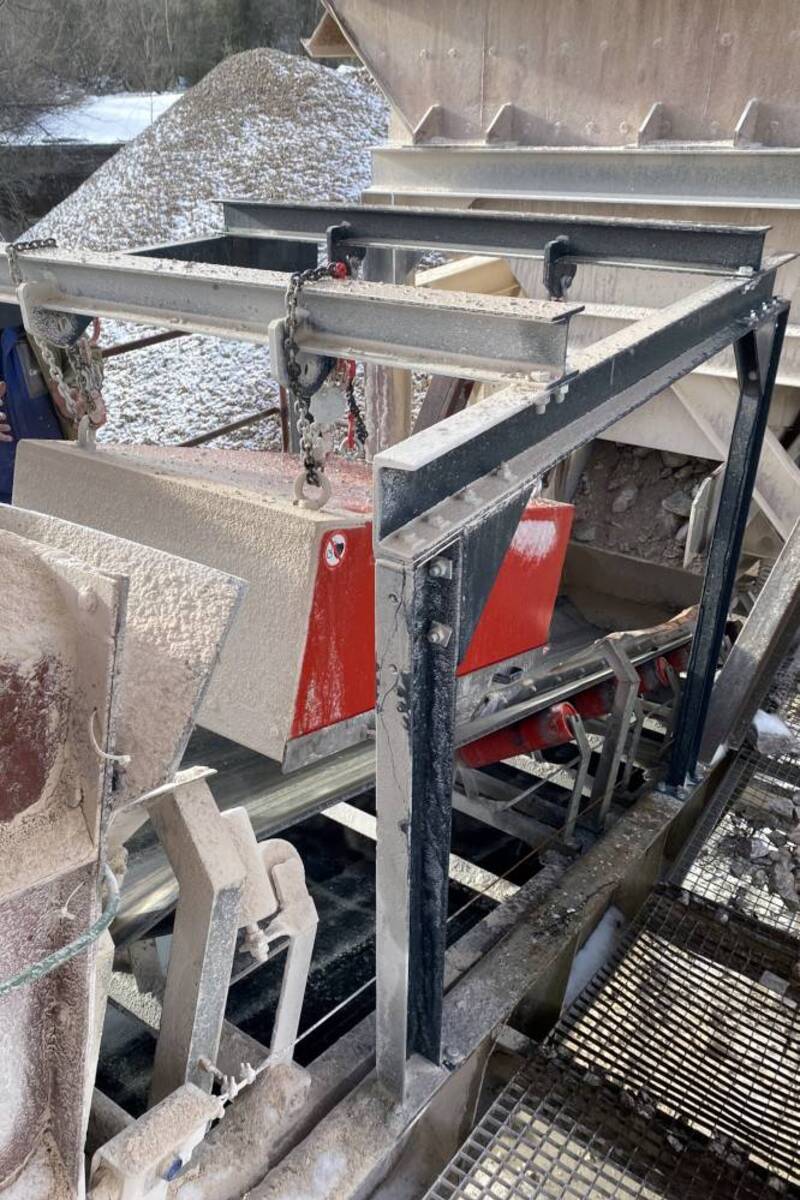

Nadpásová samočistiaca doska sa inštaluje priečne nad pás, alebo pozdĺžne nad presyp (koncový valec), kde sa vrstva materiálu rozovrie a pole preniká hlbšie – pri pozdĺžnej inštalácii odporúčame vymeniť koncový valec za nemagnetický, aby sa nezmagnetizoval a zvýšila sa účinnosť. Feritové dosky DND-AC pracujú z inštalačnej výšky až 500 mm (rad BEAST), neodýmové až 380 mm (WOLF); pre najvyššie tonáže a hlboké vrstvy nasaďte elektromagnet DND-AC E s poľom až 600 mm (MAMMOTH) a možnosťou pole kedykoľvek deaktivovať kvôli servisu či bezpečnosti.

Na posilnenie kvality magnetickej separácie odporúčame inštalovať magnetický valec, ktorý nahradí existujúci valec dopravníka a vytvorí tak druhý stupeň separácie. Vďaka tomu dokážeme zachytiť aj kov, ktorý je v spodnej časti materiálu na dopravníku a nie je možné ho zachytiť závesnými separátormi.

Výhody nadpásových dosiek DND-AC:

• Feritový rad BEAST: silné pole z inštalačnej výšky až 500 mm; elektromagnet DND-AC E až 600 mm
• Záchyt feromagnetických častíc 0,5–300 mm (od 0,5 mm neodým / od 1 mm ferit), pásy do šírky 2000 mm
• Automatické čistenie bez prerušenia toku, záruka 10 rokov

Mobilné drviče a triediče

Mobilné drviace a triediace jednotky v lomoch, na deponiách a pri recyklácii majú jedno špecifikum: hmotnosť je kritická. Ťažký feritový magnet by zaťažil výložník stroja, preto sa sem hodia silné, ale ľahké neodýmové separátory.

Pre mobilné stroje sa najčastejšie používajú tieto zariadenia:

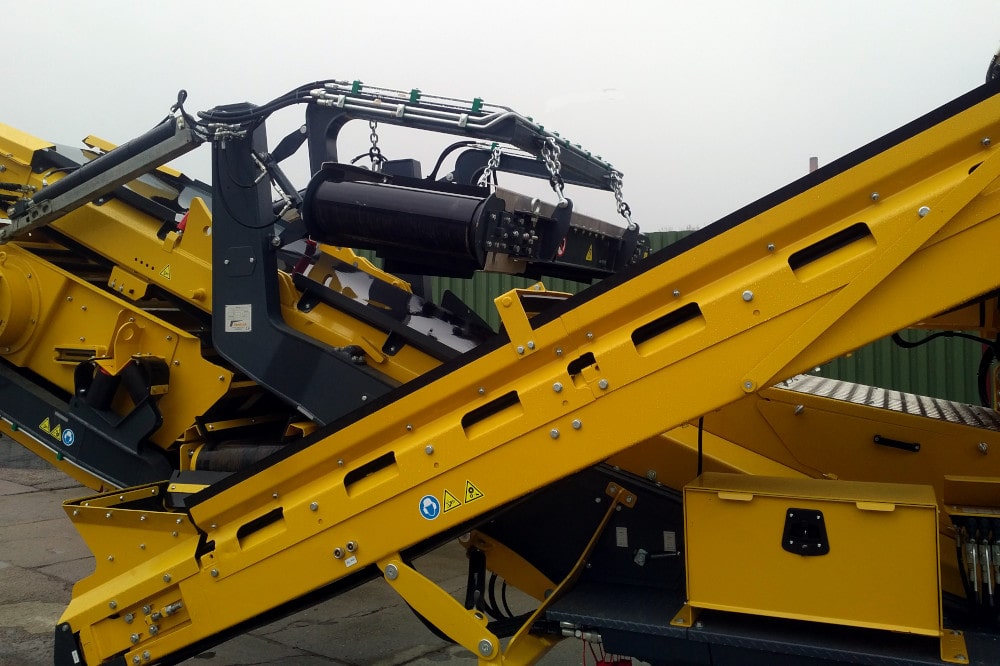

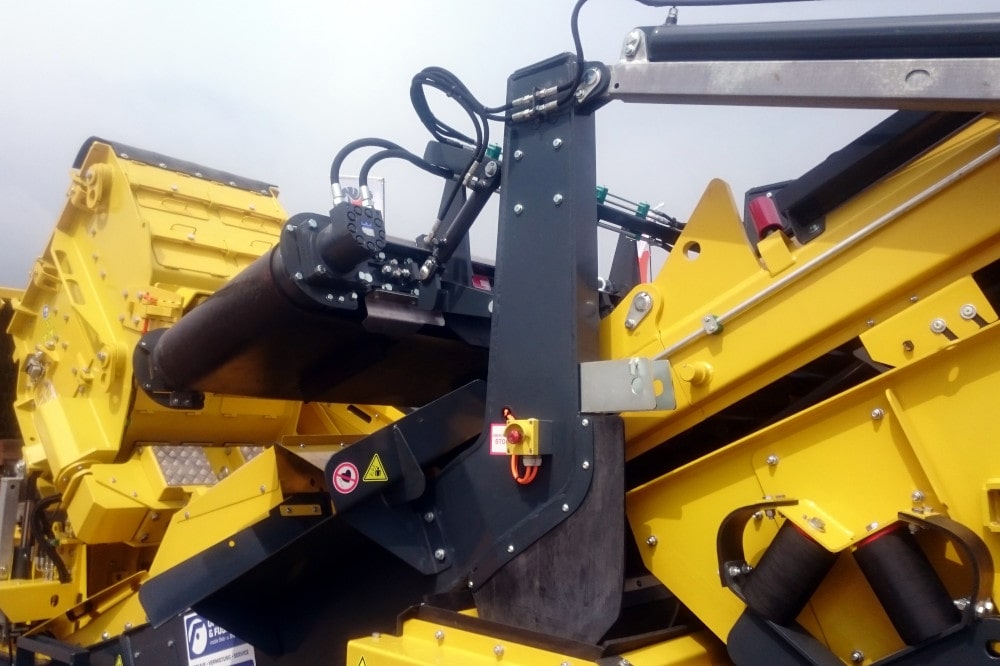

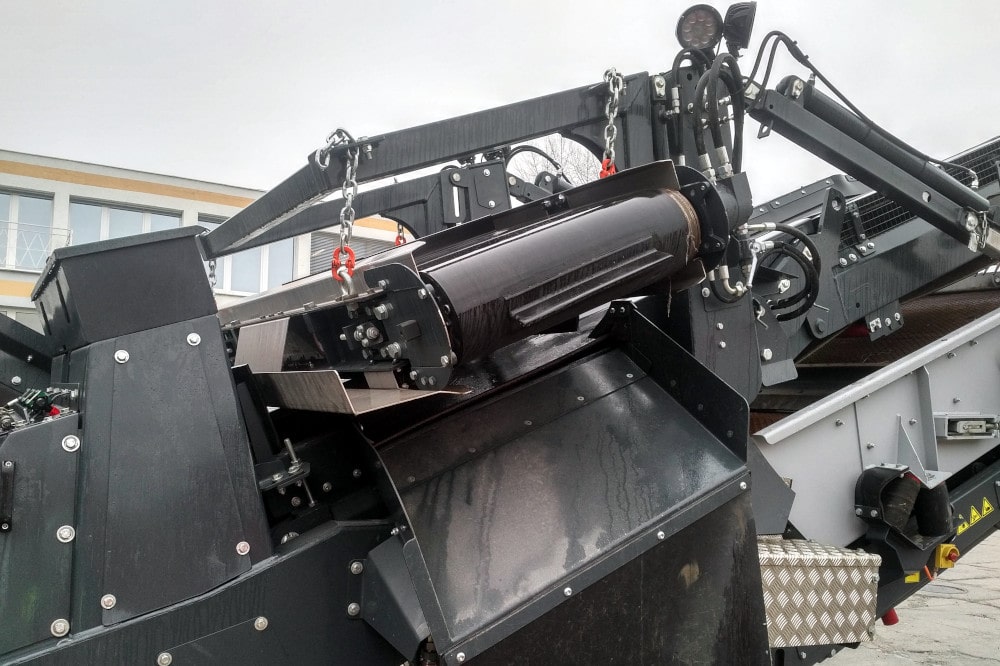

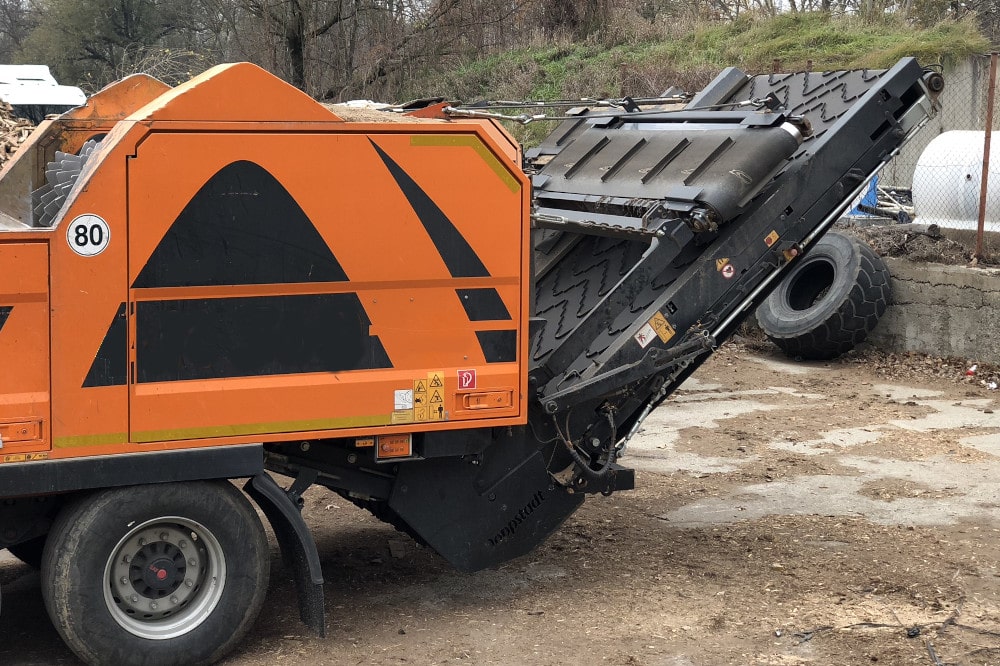

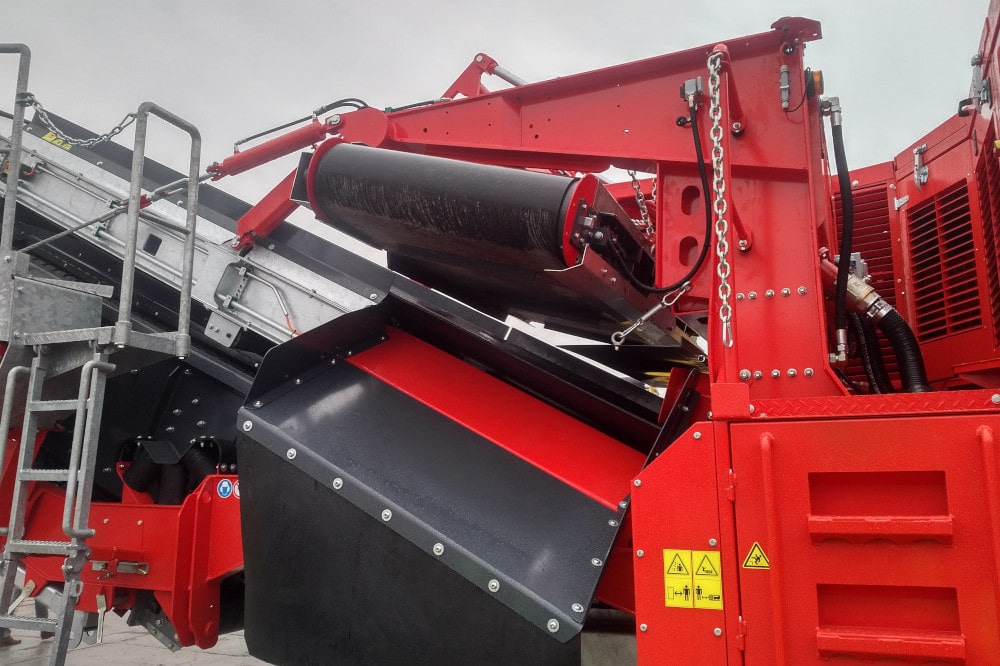

Doska sa inštaluje priečne nad výstupný pás mobilného stroja a je plne kompatibilná s mobilnou linkou. Neodýmový rad WOLF a kompaktný JACKAL / JACKAL II dajú silné krátke pole pri minimálnej hmotnosti; rad JACKAL II je trvale skladom (okamžitá dostupnosť a rýchla montáž).

Separáciu v mobilných drvičoch posilňujeme inštaláciou magnetického valca a najmä použitím eddy current separátora, ktorý dokáže vytriediť aj nemagnetické kovy (hliník, meď atď.), čím výrazne zlepšuje výnos z recyklácie. Dodávame ECS separátory v ľahkej mobilnej verzii.

SOLLAU je dodávateľom magnetických technológií popredným výrobcom mobilných drvičov.

Cementárne a vápenky

Vápenec, slinok a dolomit obsahujú kovové kontaminanty, ktoré poškodzujú drviče a mlyny (vrátane vertikálnych valcových a guľových); jemné železné a hrdzavé častice zase znižujú kvalitu mletého produktu. Pre vstupné suroviny slúžia dosky DND-AC nad dopravníkmi, pre jemný prašný produkt magnetické bubny MBZ a samočistiace roštové separátory MSSJ-AC HD SCORPION (až 16 000 G na jadre) s minimálnou zástavbovou výškou pre uzavreté skrutkovicové dopravníky.

Tomuto segmentu sa podrobne venuje samostatná stránka Cementárne a vápenky.

Kremičitý a sklársky piesok – vysoká čistota SiO₂, nízky Fe₂O₃

Pri sklárskom a zlievarenskom piesku rozhodujú o akosti stotiny percenta Fe₂O₃. Len taká malá kontaminácia je akceptovateľná – farebné fľaškové sklo znesie cca 0,05–0,15 %, číre float sklo ≤ 0,03 %, prémiové ≤ 0,015 %. Problémom je však vysoká abrazivita týchto materiálov.

Pri úprave pieskov sa najčastejšie používajú tieto zariadenia:

Na separáciu kremičitého a sklárskeho piesku používame predovšetkým high gradient separátory VMSV (viacstupňové magnetické valce), ktoré účinne odstraňujú aj veľmi slabo magnetické a paramagnetické nečistoty, ako sú hematit, limonit, biotit alebo železité kremičitany.

Ďalšou osvedčenou technológiou sú magnetické bubny s magnetickou indukciou až 8 000 G, určené na kontinuálnu separáciu väčších objemov materiálu. Pre abrazívne materiály ich dodávame aj s plášťom z mangánovej ocele, ktorý niekoľkonásobne zvyšuje odolnosť proti opotrebeniu a predlžuje životnosť zariadenia.

Kvalitná magnetická separácia je v sklárskom priemysle zásadná, pretože železné prímesi môžu spôsobovať chyby pri tavení skla, znižovať kvalitu výrobku aj výkupnú cenu suroviny.

Kaolín, živec a keramické suroviny

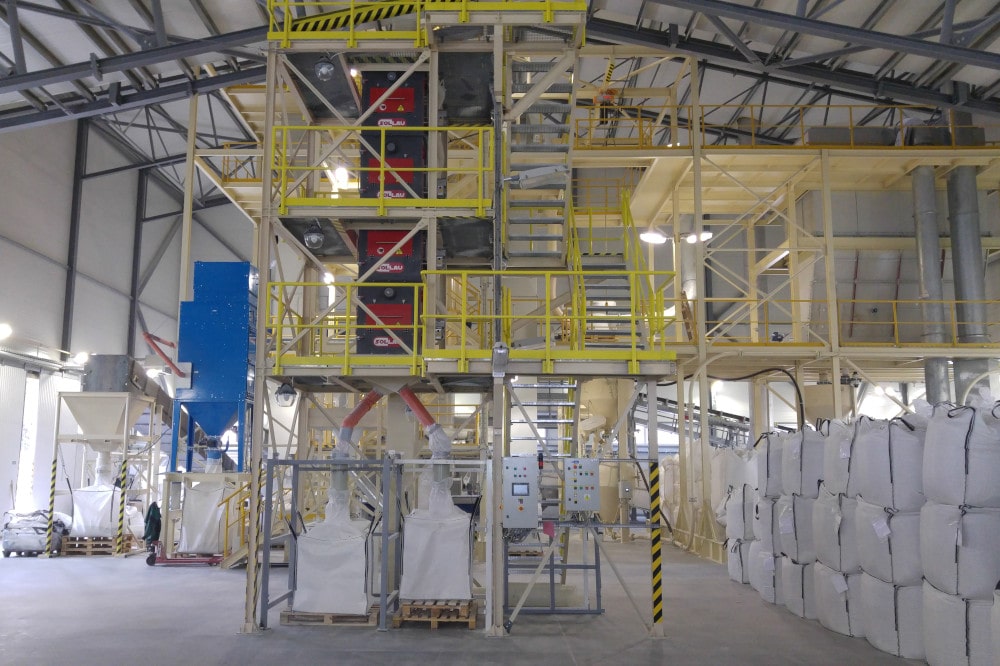

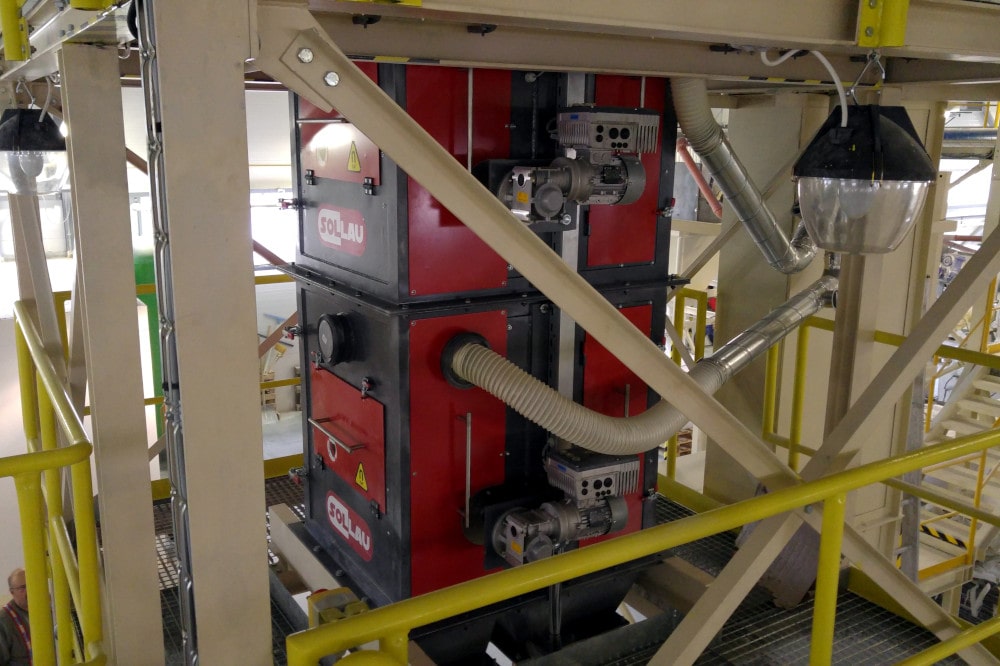

Aj mikrónové častice železa spôsobia v kaolíne a živci po výpale farebné škvrny v porceláne a keramike. Pre suché suroviny slúžia roštové MSSJ-AC TARANTULA a skriňové MSS-MC (až 18 700 G na jadre, záchyt Fe od 1 µm), pre tekuté suspenzie, glazúry a keramickú hmotu matricové separátory MX-MC MANTA a potrubné filtre MSP-S (záchyt od 1 µm, tlak do 10 bar).

Detailne sa kaolínu, glazúram a keramickej hmote venuje samostatná stránka Výroba keramiky a porcelánu.

Recyklácia stavebnej sute – výstuž a neželezné kovy

Recyklácia betónu a demolačnej sute na recyklované kamenivo (RCA) stojí na dvojstupňovej separácii kovov: najprv oceľová výstuž magnetom, potom neželezné kovy cez ECS. Poradie je nutné dodržať – zhruba 70 % kovových kontaminantov tvoria magnetické kovy, ktoré musia zmiznúť ako prvé, inak vírivý prúdový separátor nepracuje efektívne.

Pri recyklácii sute sa najčastejšie používajú tieto zariadenia:

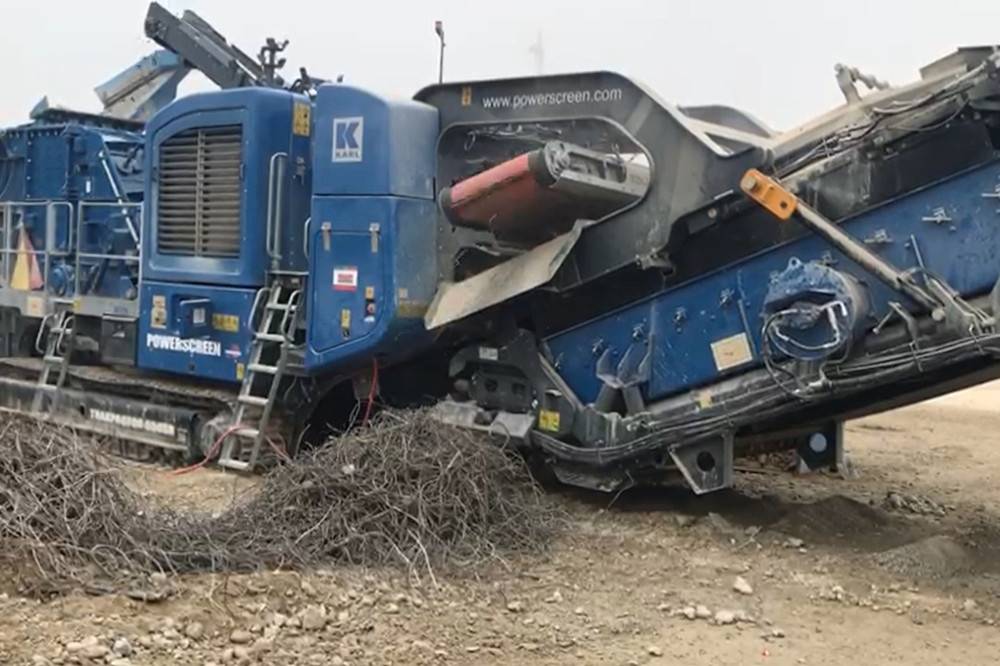

Pri recyklácii stavebnej sute je ideálnym riešením nasadiť mobilnú triediacu linku priamo v mieste demolácie alebo recyklačného závodu, kde umožňuje rýchle a efektívne vytriedenie cenných kovových zložiek z odpadu.

Podrvený materiál je dávkovaný do násypky, kde prebieha dvojstupňová magnetická separácia železných kovov pomocou samočistiacej magnetickej dosky a magnetického bubna, následne eddy current separátor vytriedi hliník, meď a ďalšie neželezné kovy. Vďaka mobilnému prevedeniu na abroll platformách možno linku ľahko premiestniť priamo na demolačné alebo recyklačné miesto, čím sa znižujú náklady na prepravu a zvyšuje hodnota vytriedených surovín.

Viac o recyklácii nájdete na stránke Recyklácia a spracovanie odpadu.

Manipulácia s vytriedeným kovom

Vytriedenú oceľ a výstuž je potrebné preložiť a naložiť – na deponii, v recyklačnej prevádzke aj v nadväzujúcich hutách a zlievarňach. Na to slúžia šrotové elektromagnety EMG-SM zavesené na žeriavový hák.

Na manipuláciu s kovom sa používa:

EMG-SM má jednoliate liatinové telo s chladiacimi rebrami a zosilnenú spodnú dosku; zavesuje sa cez univerzálny závesný systém na portálový, mostový alebo mobilný manipulátor (kompatibilný so Sennebogen, Fuchs, Liebherr, Caterpillar, Hitachi, Volvo a i.).

Priemery 850–2000 mm, pracovný cyklus 75 % (24/7), prevedenie pre horúci materiál až 650 °C, skladom a na zapožičanie, záruka 2 roky.
