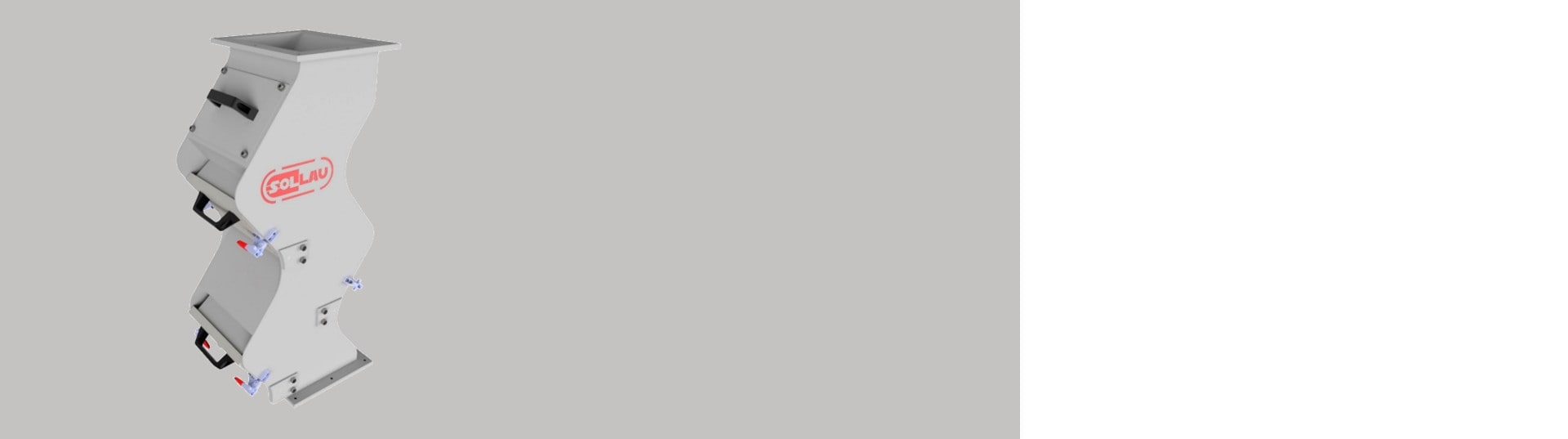

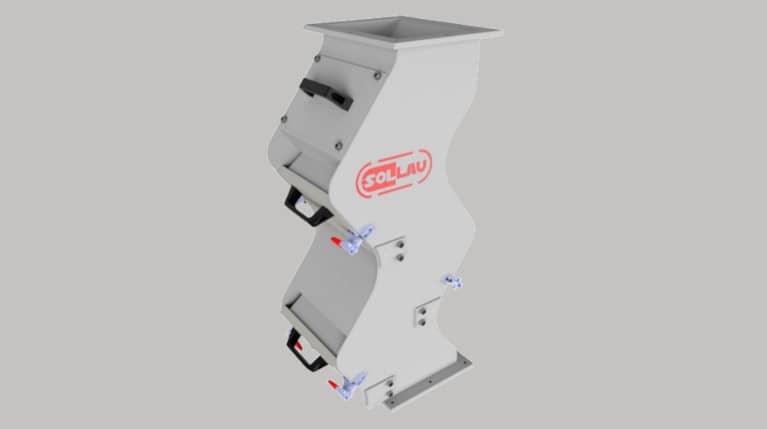

Kaskádové magnetické separátory MSK-MC
Kaskádový magnet MSK-MC je určený pre vysokokapacitné prepravné systémy (najmä potrubné na gravitačnej báze), kde by použitie iných typov magnetických separátorov bolo komplikované alebo by vôbec nebolo možné.
Konštrukcia kaskádového separátora
Kaskádový magnet je vybavený niekoľkými veľkými magnetickými doskami, z ktorých sa zachytené kovové nečistoty dajú veľmi ľahko odstrániť vďaka systému extrakčných dosiek (po otvorení dvierok magnetickej dosky sa magnetické jadrá oddialia od krycej dosky z nehrdzavejúcej ocele a zachytené feromagnetické častice samovoľne odpadnú).

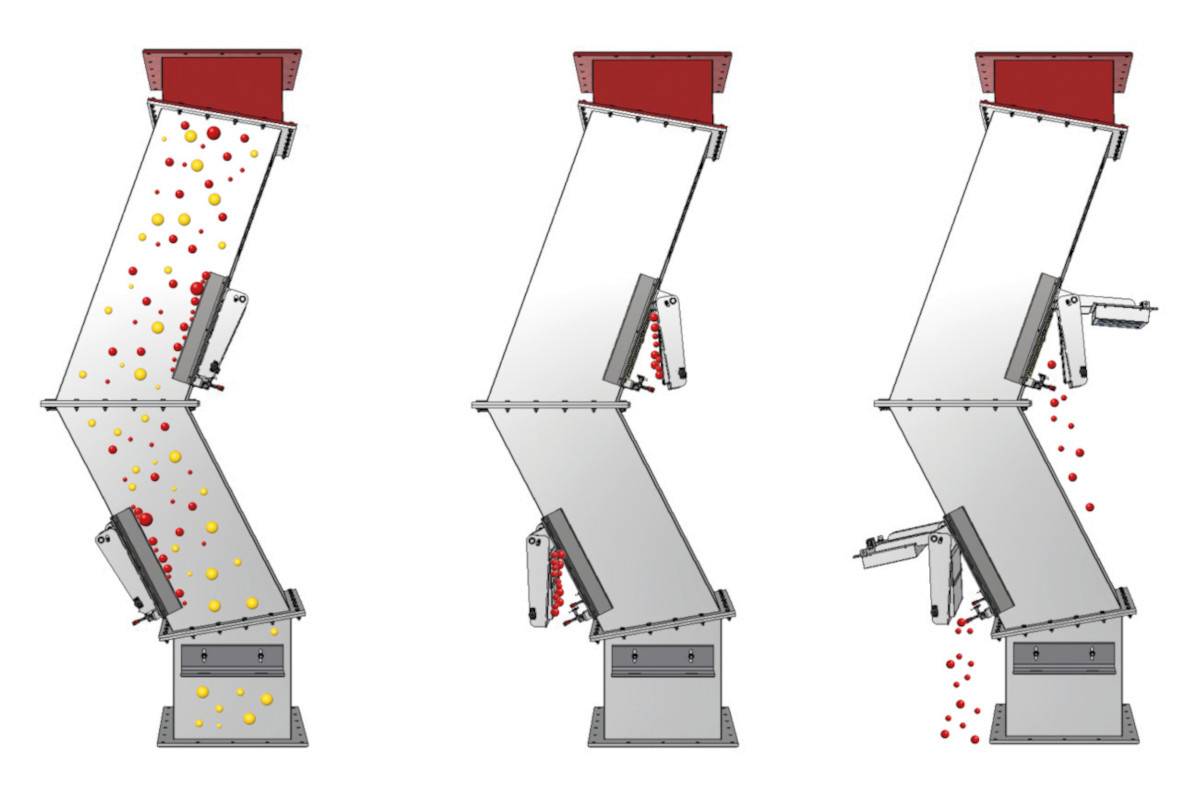

Ako kaskádový magnetický separátor funguje?
Kaskádový magnet dokáže spracovať mimoriadne veľké množstvo materiálu (až 350 m3/h), pretože magnetické dosky sú umiestnené v stenách separátora a neobmedzujú voľný tok materiálu. Magnetickú kaskádu je preto možné použiť aj na menej priepustné materiály, ktoré by zablokovali napr. magnetické roštové separátory. Kaskádová forma separátora tiež spomaľuje a následne koordinovane a opakovane navádza prúd materiálu na magnetické dosky a výrazne tak zvyšuje účinnosť magnetickej separácie.
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Ďalšie výhody kaskádového magnetického separátora
Ďalšou výhodou tohto separátora je jeho jednoduché vnútorné usporiadanie (súvislé veľké hladké plochy), ktoré je možné v prípade potreby ľahko pokryť antiabrazívnou ochrannou vrstvou (v závislosti od konkrétnej aplikácie možno použiť napr. keramické doštičky, vrstvu pružného polyuretánu alebo gumy, chemicky nanášaný nikel a pod.), čo opäť výrazne rozširuje možnosti použitia tohto zariadenia.
Magnetický separátor MSK-MC sa dodáva s prírubami na napojenie k potrubiu zákazníka.
Kaskádové magnety sú k dispozícii v niekoľkých verziách s rôznou intenzitou magnetického poľa – môžu byť vybavené feritovými alebo neodýmovými magnetmi alebo ich kombináciou, pričom feritové dosky najprv odstránia z materiálu väčšie kontaminanty (skrutky, nity, klince, podložky), a nakoniec silné neodýmové magnety materiál finálne dočistia. Neodýmové verzie sú veľmi silné a slúžia na zachytenie jemných feromagnetických častíc s veľkosťou už od 60 mikrometrov.
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

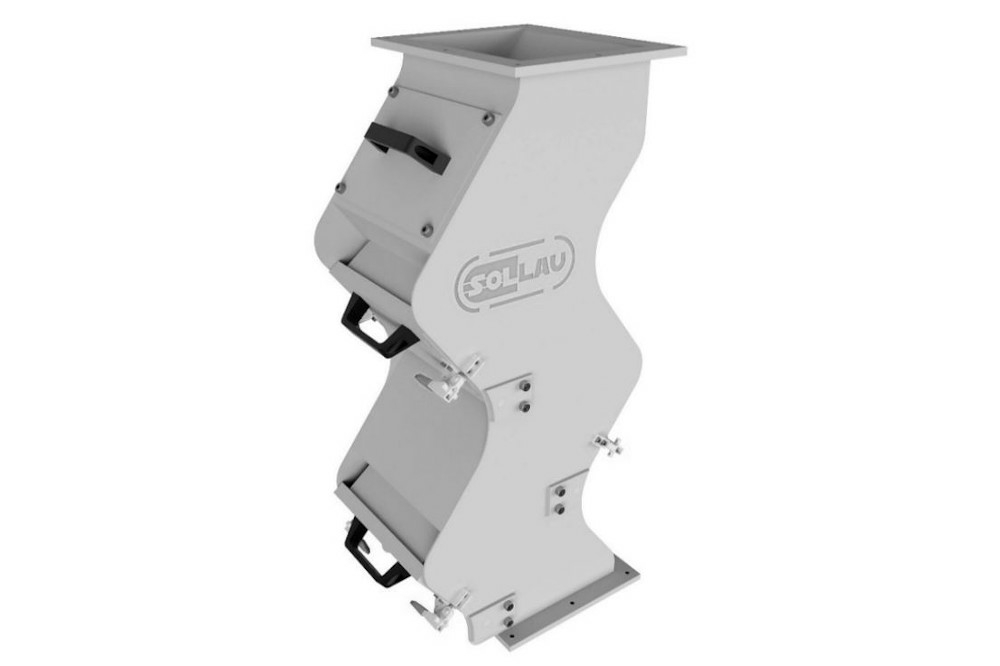

MSK-MC
- Feritové magnety
- magnetická indukcia 2 700 G
- zachytenie častíc od 1,5 mm
Kaskádový separátor je určený pre vysokokapacitné prepravné systémy (najmä potrubné na gravitačnej báze), kde by bolo použitie iných typov magnetických separátorov komplikované.
| Výrobok | Max. kapacita (m3/h) | Rozmer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| MSK-MC 400 F | 45 | 400 x 200 | zobraziť PDF |
| MSK-MC 600 F | 85 | 600 x 200 | zobraziť PDF |
| MSK-MC 800 F | 130 | 800 x 200 | zobraziť PDF |
| MSK-MC 1000 F | 195 | 1000 x 300 | zobraziť PDF |
| MSK-MC 1250 F | 250 | 1250 x 300 | zobraziť PDF |
| MSK-MC 1500 F | 365 | 1500 s 300 | zobraziť PDF |
MSK-MC odporúčame pre vysokokapacitné gravitačné potrubné systémy, kde by inštalácia iných typov separátorov bola obtiažna alebo nemožná — napríklad tam, kde by roštové separátory blokovali zle priepustné materiály alebo kde štandardný prierez separátora nestačí požadovanému prietoku. Magnetické dosky sú umiestnené v stenách separátora, takže nijako neobmedzujú voľný tok materiálu; kaskádová forma súčasne spomaľuje prúd, opakovane ho navádza na magnetické dosky a výrazne tak zvyšuje účinnosť separácie.
Materiál postupuje cez sériu magnetických dosák umiestnených v stenách separátora. Kaskádové usporiadanie spomaľuje tok materiálu a opakovane ho riadeným spôsobom navádza na magnetické plochy — každý priechod tak zvyšuje pravdepodobnosť záchytu feromagnetických nečistôt. Vďaka hladkým vnútorným plochám bez prekážok v toku materiálu je MSK-MC vhodný aj pre materiály, ktoré by iné typy separátorov upchali.
MSK-MC vyrábame v troch konfiguráciách: feritové (2 700 G, záchyt od 1,5 mm), neodymové (záchyt od 60 mikrometrov) a kombinované — feritové dosky najprv odstraňujú hrubšie kontaminanty, neodymové vykonávajú finálne dočistenie. Neodymové prevedenie je dostupné na objednávku.
Čistenie je manuálne a prebieha bez demontáže separátora. Po otvorení dverí sa magnetické jadrá automaticky oddelia od krycieho nerezového plátu — feromagnetické častice zachytené na povrchu krycieho plátu samovoľne odpadnú. Jednoduchá geometria vnútorného usporiadania s hladkými plochami uľahčuje tak čistenie, ako aj prípadné ošetrenie antiabrazívnou ochrannou vrstvou.
Áno. Hladké vnútorné plochy separátora možno v závislosti od konkrétnej aplikácie opatriť antiabrazívnou ochrannou vrstvou — napríklad keramickými destičkami, vrstvou pružného polyuretánu alebo gumy, alebo chemicky nanášaným niklom. Tým sa výrazne predlžuje životnosť separátora aj v prevádzkach s vysoko abrazívnymi materiálmi.
MSK-MC nachádza uplatnenie pri čistení granulovaných, práškových a zrnitých materiálov — vrátane obilnín, strukovín, plastového granulátu alebo práškových surovín — v potravinárстве, výrobe krmív, farmaceutike, drevospracujúcom, chemickom a keramickom priemysle. Vysoká kapacita (až 365 m³/h) ho predurčuje pre veľkokapacitné prevádzkové linky.
Štandardne dodávame MSK-MC v šiestich veľkostiach s maximálnymi kapacitami od 45 do 365 m³/h a rozmermi vstupu/výstupu od 400 × 200 mm do 1 500 × 300 mm. Separátor sa dodáva s prírubami na napojenie na existujúce potrubie zákazníka; výroba na mieru aj viacstupňová konfigurácia separácie sú dostupné na objednávku. Testy vášho materiálu vykonáme zdarma s výsledkami do 3 pracovných dní.
V akých priemyselných odvetviach sa uplatní kaskádový magnetický separátor?
Kaskádové magnety sa používajú pri čistení granulovaných, práškových či zrnitých materiálov (vrátane obilnín, strukovín atď.) v potravinárskom, farmaceutickom, drevospracujúcom, chemickom, keramickom priemysle, pri výrobe krmív a pod.
