Magnetické čeriče plechov MC
Magnetický čerič plechov MC je väčšinou osadený feritovými magnetmi. Na požiadanie dodáme čerič s extrémne silnými neodýmovými magnetmi NdFeB. Čerič slúži na ľahké odoberanie nastohovaných plechov.

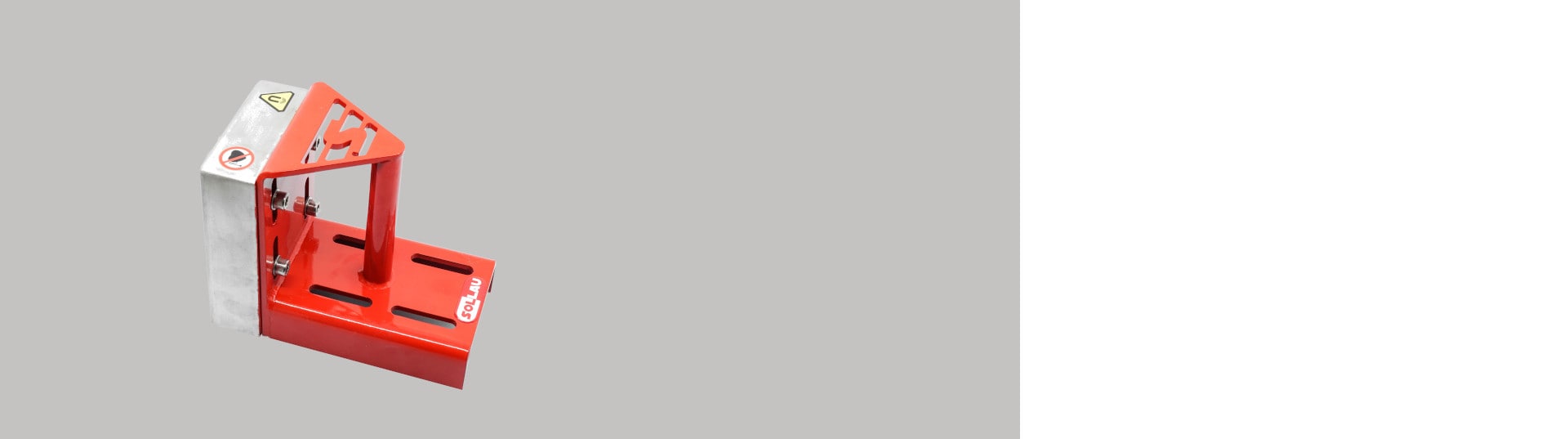

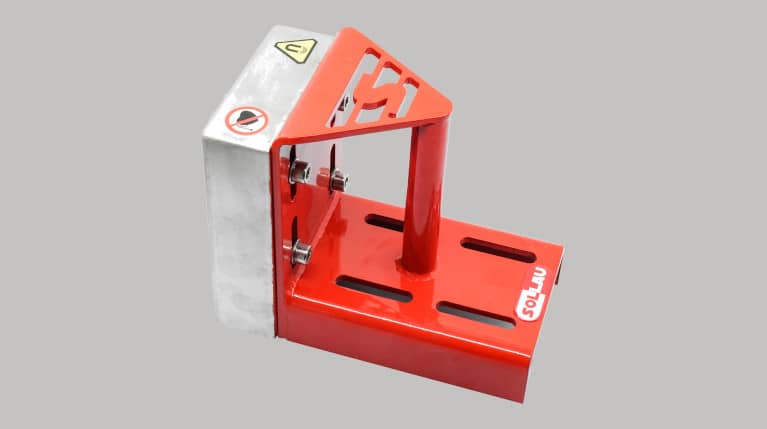

Základnými komponentmi, ktoré tvoria magnetický triedič, sú magnetický blok v plášti z nehrdzavejúcej ocele a nosná konzola na uchytenie magnetického bloku.
Ako magnetické čeriče plechov fungujú?
Bežné feritové čeriče plechov MC sú určené pre feromagnetické plechy s hrúbkou do 3 mm a pre stohy plechov s maximálnou výškou do 530 mm. Na výber optimálneho typu a množstva magnetických triedičov plechu je potrebné definovať veľkosť a hrúbku jednotlivých feromagnetických plechov, výšku stohu a taktiež povrchovú úpravu plechov. Je dôležité, či sú plechy priľnavé (napr. povrchovo upravené olejom alebo suché), pretože všetky tieto parametre ovplyvňujú aplikáciu čeričov.
Zákazník, ktorý pracuje napr. so suchými plechmi s hrúbkou 1 mm, rozmermi 900 x 600 mm a výškou stohu 50 mm potrebuje iný magnetický čerič ako spracovateľ naolejovaných plechov s hrúbkou 2,5 mm, rozmermi 2 000 x 1 000 mm a výškou 500 mm. Kým v prvom prípade na rozčerenie stačí jeden kus najslabšieho modelu čeriča MC-F80, v druhom prípade bude vhodné použiť viacero čeričov najsilnejšieho typu MC-F530 súčasne.
Výhody permanentných magnetických čeričov plechov MC
- silné, stabilné a nemenné magnetické pole po dlhé roky
- malé rozmery a nízka hmotnosť
- v porovnaní s inými systémami na oddeľovanie plechov (napr. pomocou stlačeného vzduchu a pod.) je oddeľovanie plechov pomocou magnetických čeričov oveľa lacnejšie
- odpadá prácne mechanické oddeľovanie plechov, ktoré sú zlepené vrstvou oleja, leštidla a pod. a znižuje sa riziko poškodenia povrchu plechov počas ich automatického odoberania a spracovania

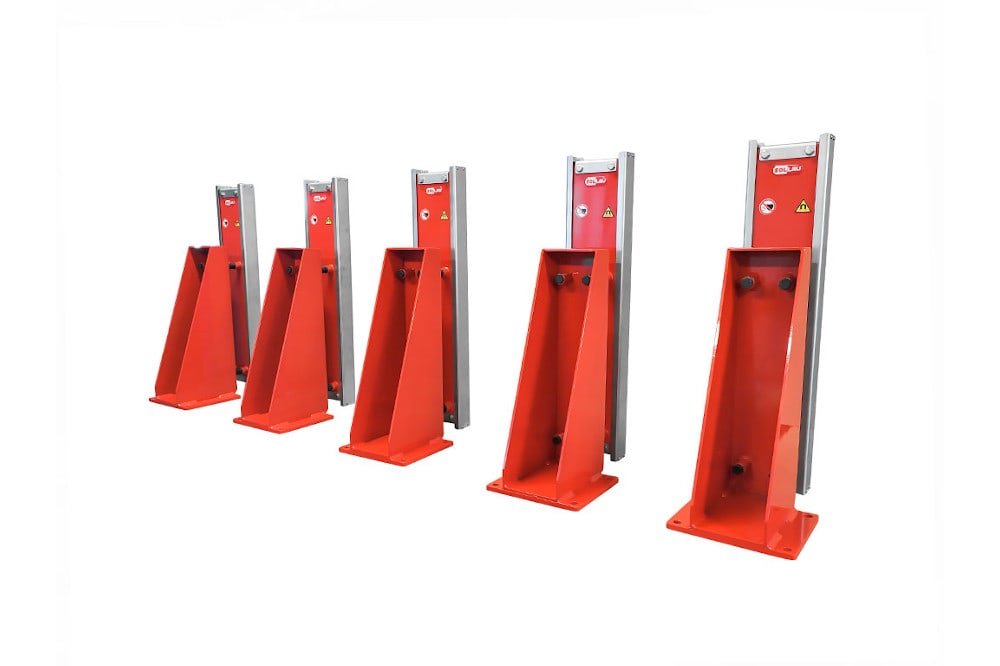

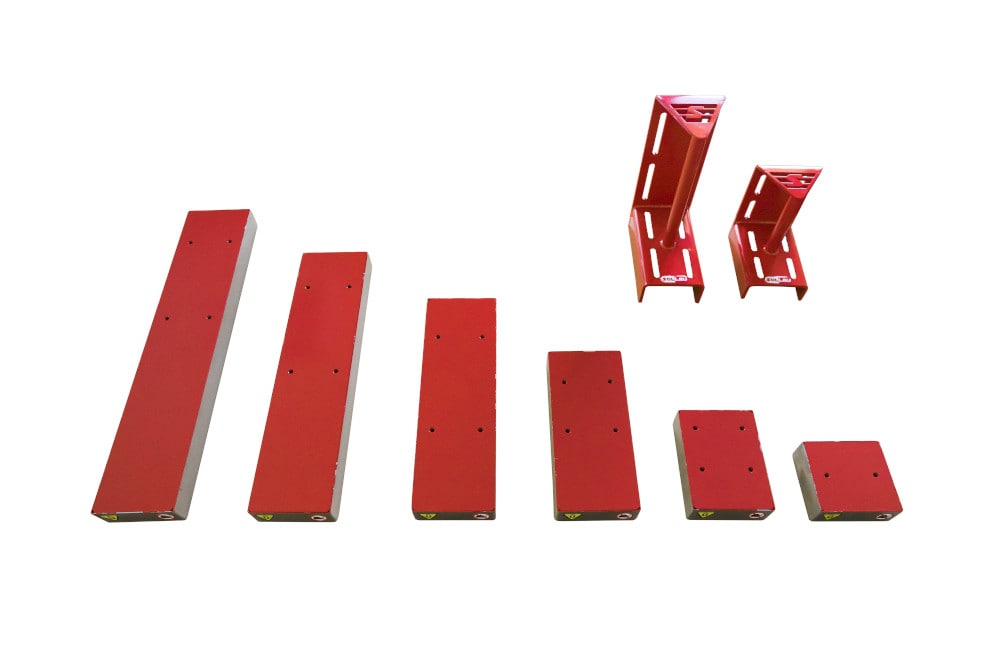

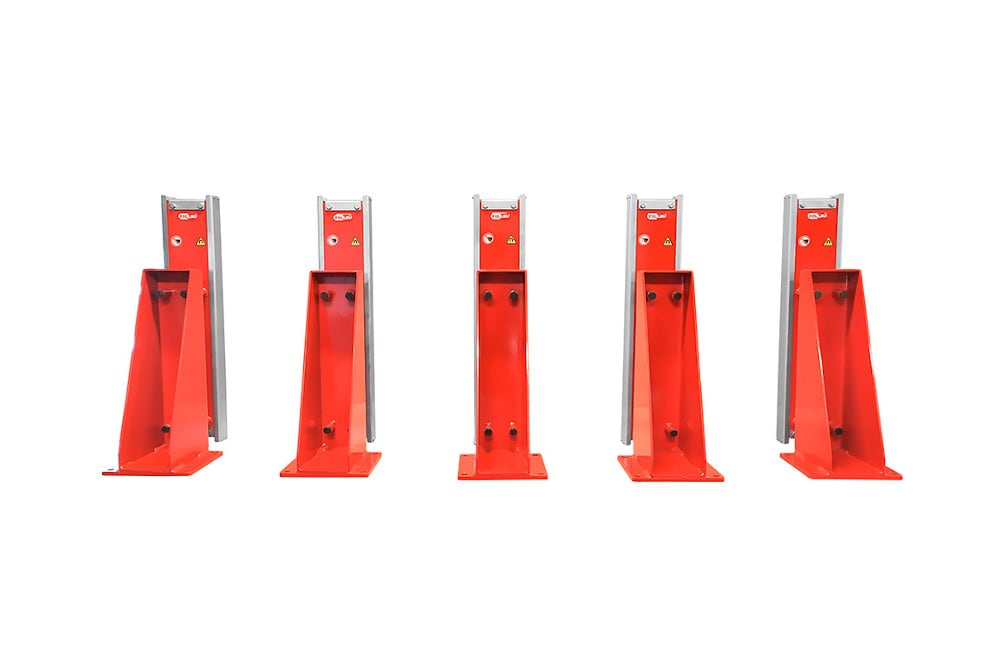

- výnimočné konštrukčné riešenie umožňuje použiť jedinú základnú konzolu na uchytenie až štyroch rôznych typov magnetických blokov čeričov. Inými slovami, ak už máte jednu základňu čeriča, pri eventuálnej potrebe inak silného čeriča si už nemusíte kupovať celú konzolu, ale dokúpite si iba ďalší magnetický blok, ktorý na konzolu jednoducho priskrutkujete

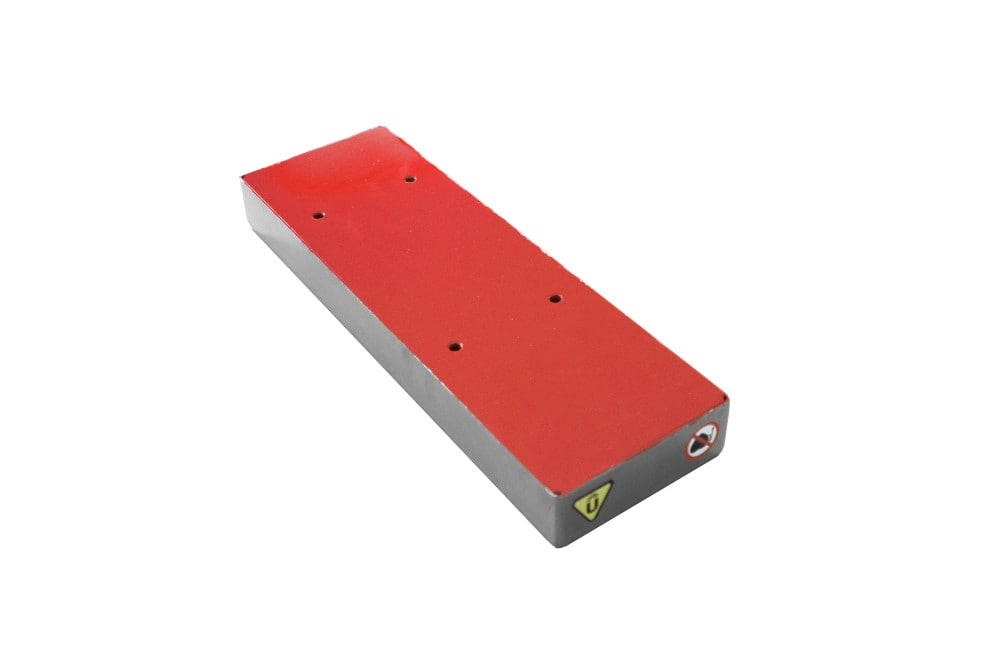

- magnetické bloky možno použiť aj samostatne bez základne čeriča, s konzolou je však používanie čeriča oveľa jednoduchšie
Ako sa magnetické čeriče plechov používajú?

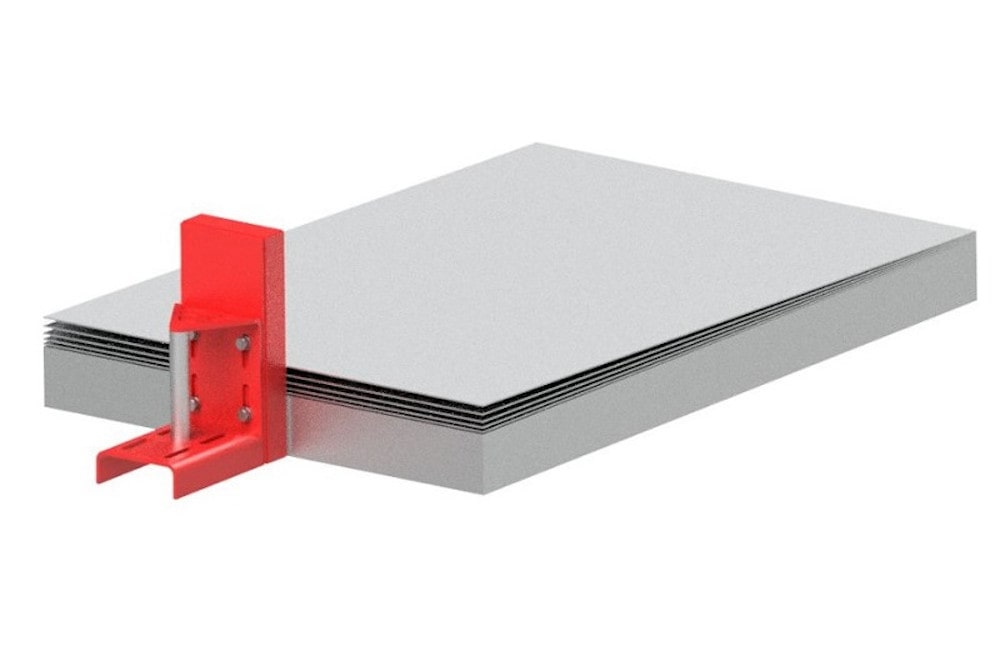

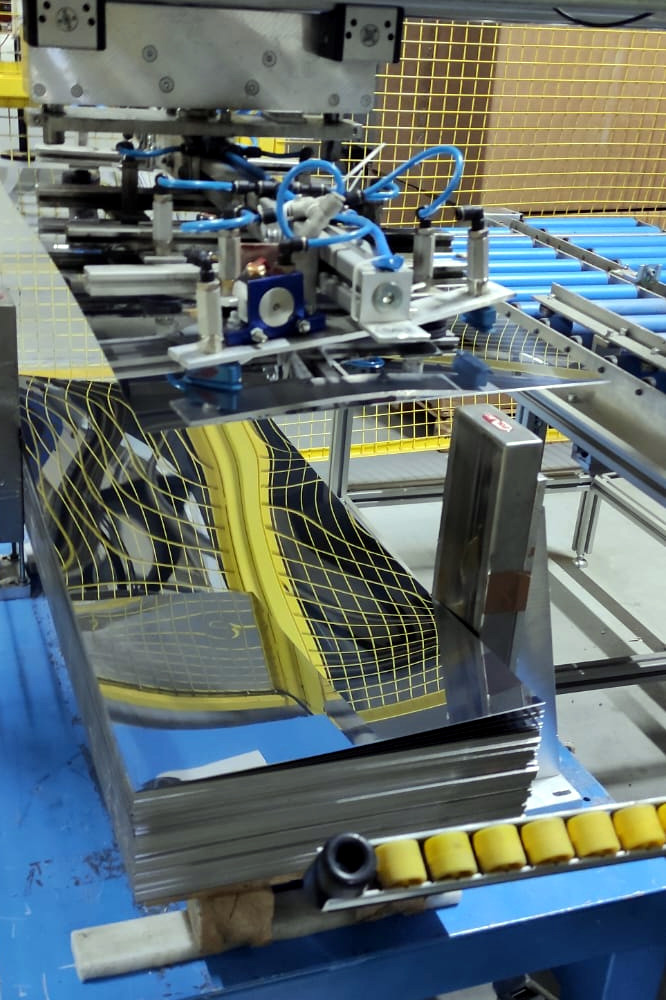

Použitie magnetického čeriča je veľmi jednoduché, separátor plechov sa len priloží k stohu plechov a silné magnetické pole od seba oddelí (rozčerí) jednotlivé listy plechov. Plechy je možné rýchlo, pohodlne a hlavne bezpečne odoberať na ďalšie spracovanie bez použitia náradia, pretože po sňatí horného plechu sa plech pod ním automaticky presúva nahor.
Jednoduchá objednávka v e-shope
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!

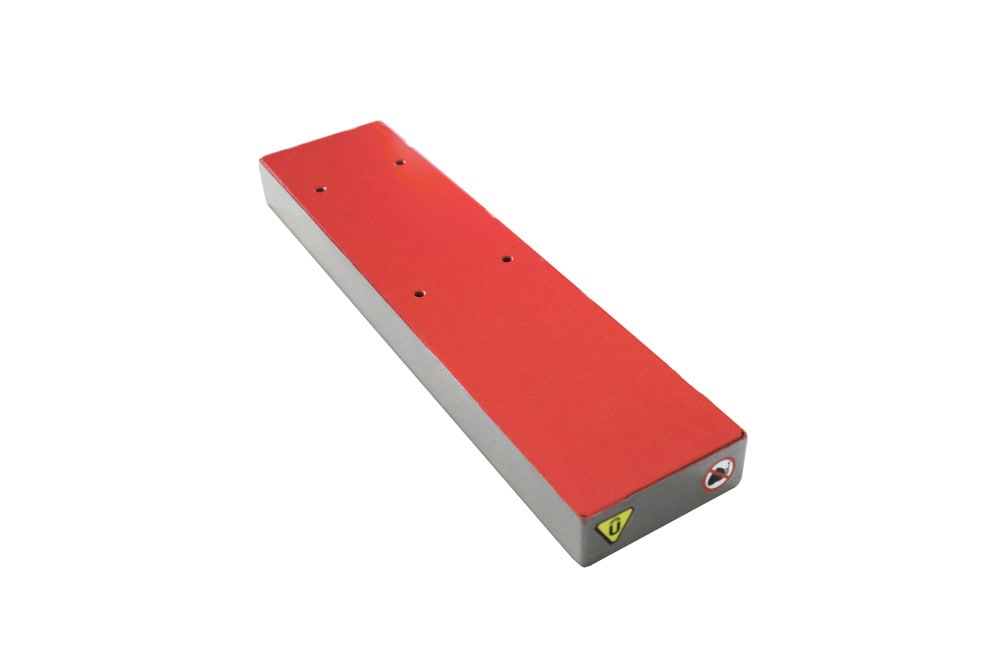

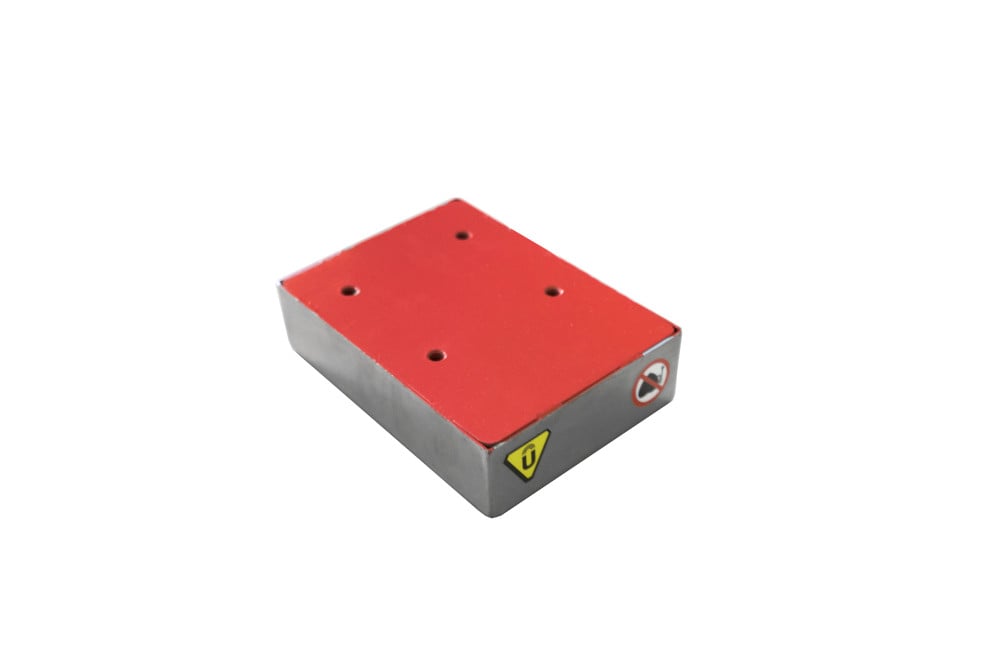

MC-F
- Atraktívny pomer cena/výkon
- Štandardné feritové vyhotovenie
- Pre stohy plechov s výškou až 530 mm
- Max. hrúbka plechu: 3 mm
Magnetický čerič je štandardne osadený silnými feritovými magnetmi (na požiadanie možno dodať čerič s extrémne výkonnými neodýmovými magnetmi NdFeB) a slúži na jednoduché odoberanie nastohovaných plechov.
| Výrobok | Max. výška stohu plechov (mm) | Max. hrúbka plechu (mm) | Dátová karta |
|---|---|---|---|
| MC-F80 | 80 | 3 | zobraziť PDF |
| MC-F130 | 130 | 3 | zobraziť PDF |

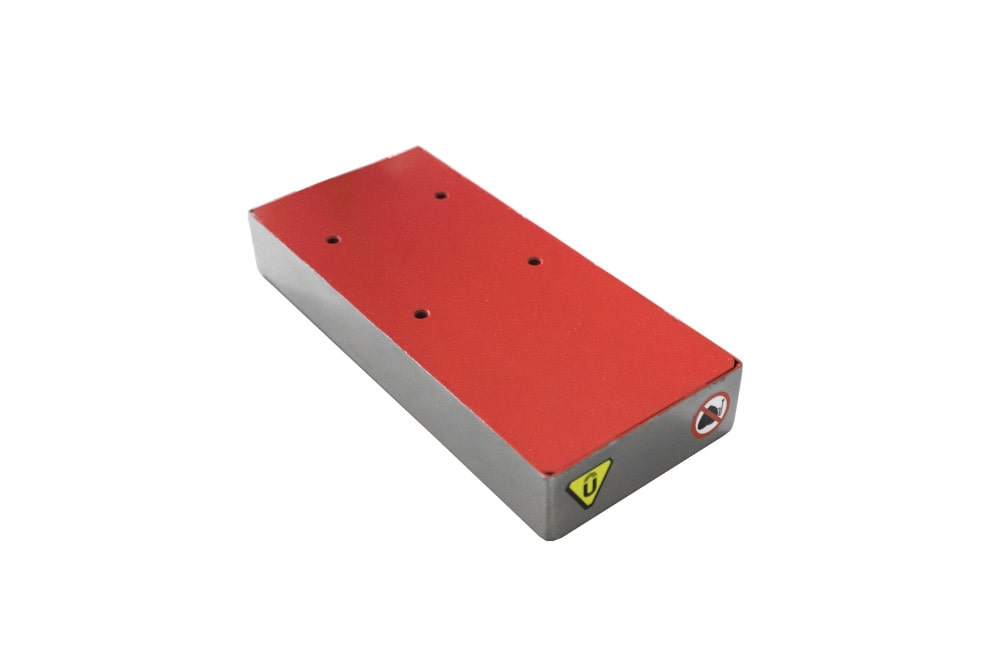

| MC-F230 | 230 | 3 | zobraziť PDF |
| MC-F330 | 330 | 3 | zobraziť PDF |
| MC-F430 | 430 | 3 | zobraziť PDF |

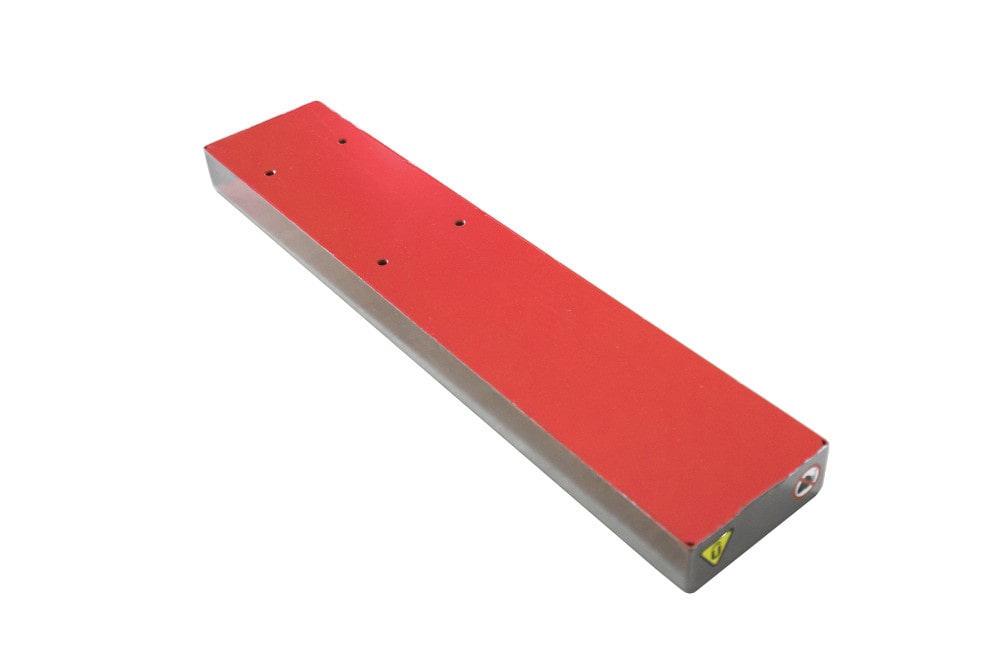

| MC-F530 | 530 | 3 | zobraziť PDF |

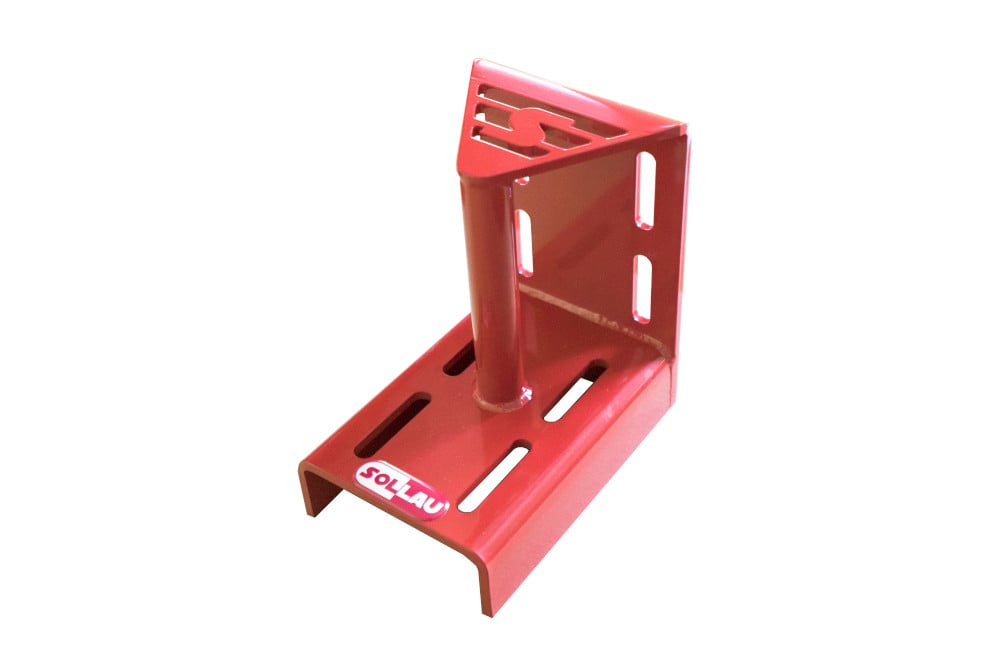

Konzole
| Názov konzoly | Kód konzoly | H (mm) | X (mm) | Y (mm) | Z (mm) | Pripojovacie skrutky | Dátová karta |
|---|---|---|---|---|---|---|---|
| Konzola 01 | K01 | 170 | 110 | 160 | 40 | M8 | zobraziť PDF |
| Konzola 02 | K02 | 280 | 110 | 200 | 50 | M8 | zobraziť PDF |
Niektoré výrobky z tohto modelového radu sú k dispozícii na okamžitý odber. Sortiment magnetických separátorov na sklade neustále rozširujeme, aby sme vám ich mohli okamžite dodať. O aktuálnej dostupnosti sa informujte u nášho obchodníka.

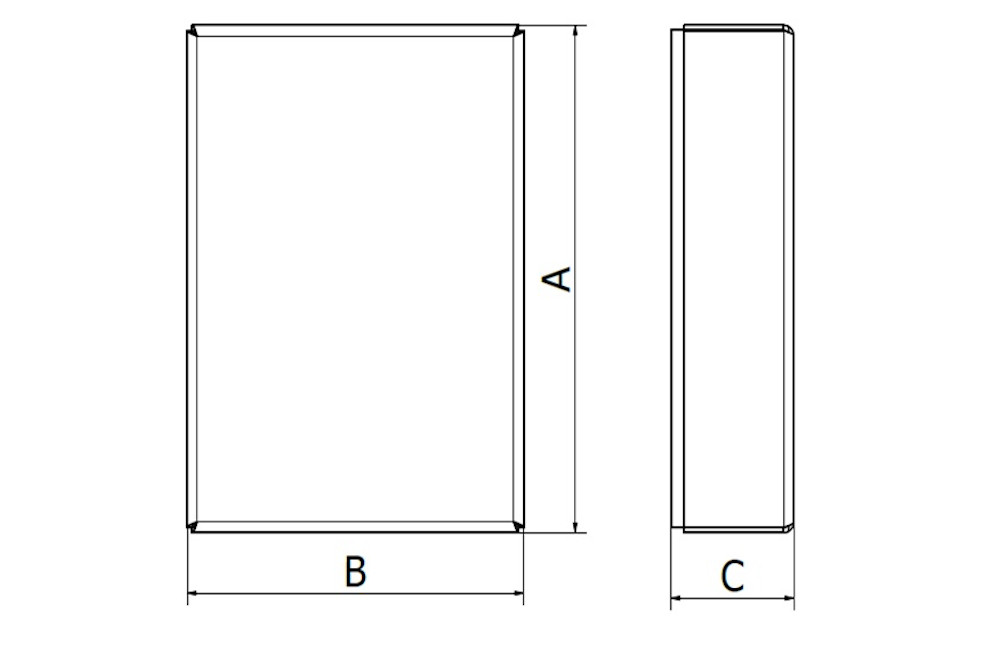

| Model | Max. výška stohu plechov (mm) | A (mm) | B (mm) | C (mm) | Pripojenie konzoly | Max. hrúbka plechu (mm) | Typ odporúčanej konzoly | Hmotnosť (kg) |
|---|---|---|---|---|---|---|---|---|

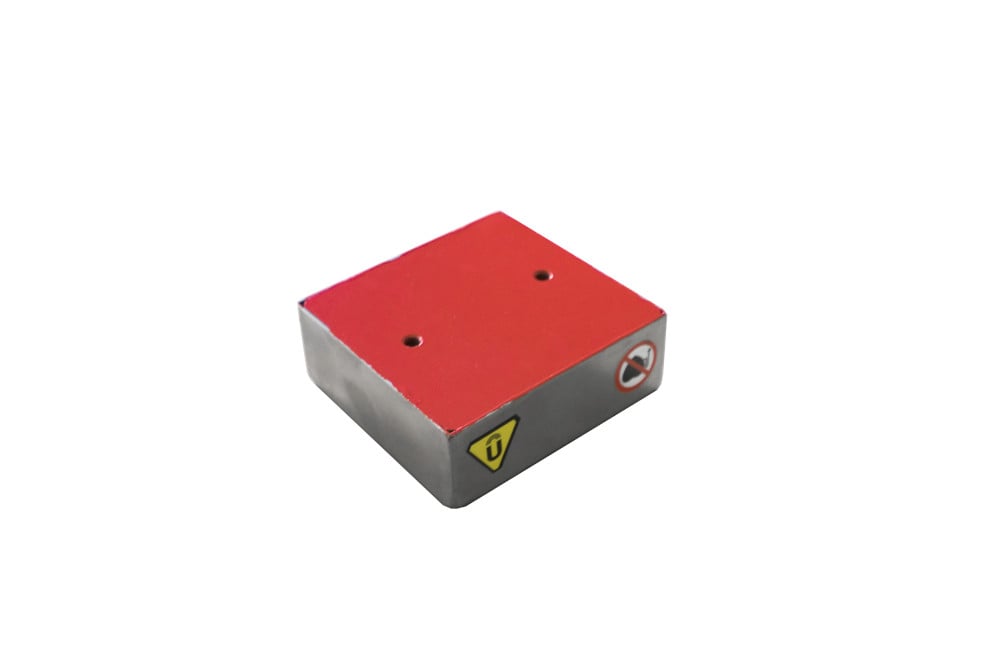

| MC-F80 | 80 | 110 | 115 | 42 | 2 x závit M8 | 3 | K01 | 2,9 |
| MC-F130 | 130 | 160 | 115 | 42 | 4 x závit M8 | 3 | K01 | 4,2 |
| MC-F230 | 230 | 260 | 115 | 42 | 4 x závit M8 | 3 | K01 | 6,8 |
| MC-F330 | 330 | 360 | 115 | 42 | 4 x závit M8 | 3 | K01/K02 | 9,4 |
| MC-F430 | 430 | 460 | 115 | 42 | 4 x závit M8 | 3 | K02 | 12,1 |
| MC-F530 | 530 | 560 | 115 | 42 | 4 x závit M8 | 3 | K02 | 14,5 |
Kľúčovými parametrami pre výber sú výška zásobníka plechov, ich hrúbka a povrchová úprava. Štandardná feritová rada MC-F pokrýva zásobníky od 80 mm (model MC-F80) do 530 mm (model MC-F530) pri maximálnej hrúbke plechu 3 mm. Čím vyšší zásobník a čím lepivejší povrch plechov (olej, leštidlo), tým výkonnejší — a spravidla dlhší — model čeriča potrebujete; so všetkými tromi parametrami vám s výberom radi poradíme.
Štandardné feritové prevedenie MC-F pokryje väčšinu aplikácií so suchými alebo mierne naolejovanými feromagnetickými plechmi do hrúbky 3 mm. Neodymové prevedenie NdFeB dodávame na zvláštne prianie pre prípady, keď sú plechy silne naolejované, lepivé alebo inak povrchovo upravené spôsobom, ktorý výrazne zvyšuje ich priľnavosť. Pre upresnenie, či vaša aplikácia vyžaduje neodymový čerič, nás kontaktujte — zdarma vykonáme test na vašom materiáli a výsledky garantujeme do troch pracovných dní.
Magnetické čeriče pracujú aj s naolejovanými alebo povrchovo upravenými plechmi, typ a počet potrebných čeričov sa však líši od aplikácií so suchými plechmi. Perforované plechy majú nižšiu hmotnosť a na magnetické pole reagujú odlišne od plných tabúľ. Pre presné odporúčanie nám prosím oznámte rozmer, hrúbku a povrchovú úpravu konkrétneho plechu a výšku zásobníka — na základe týchto dát správne riešenie navrhneme.

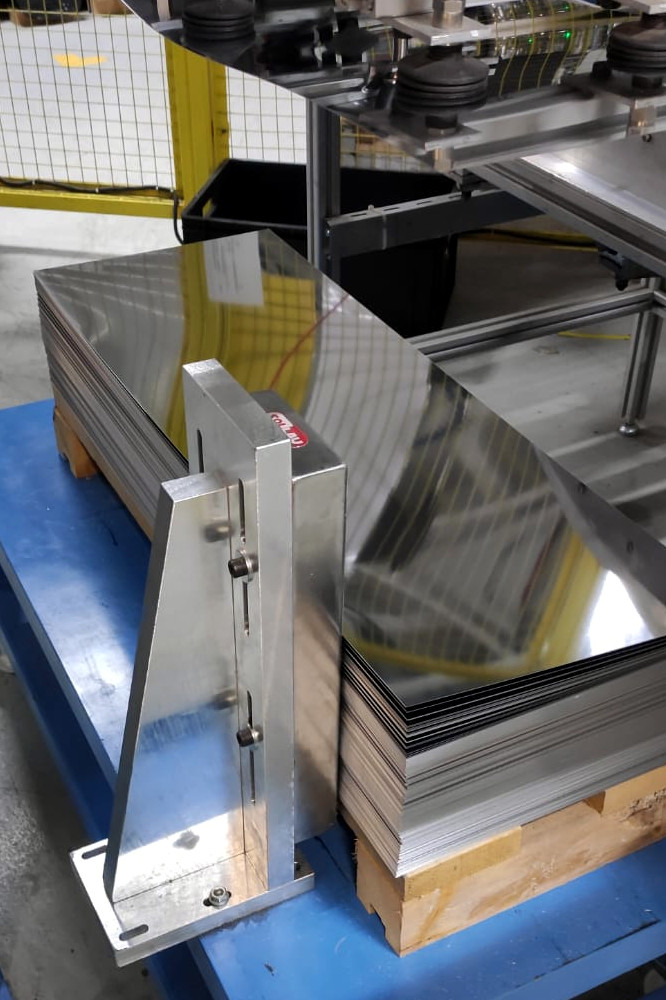

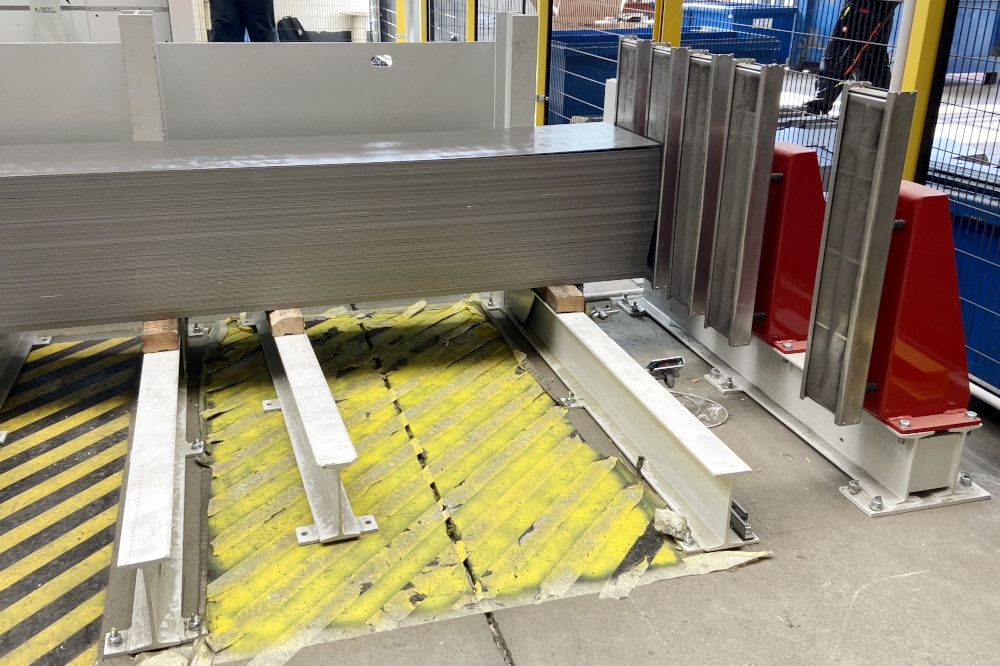

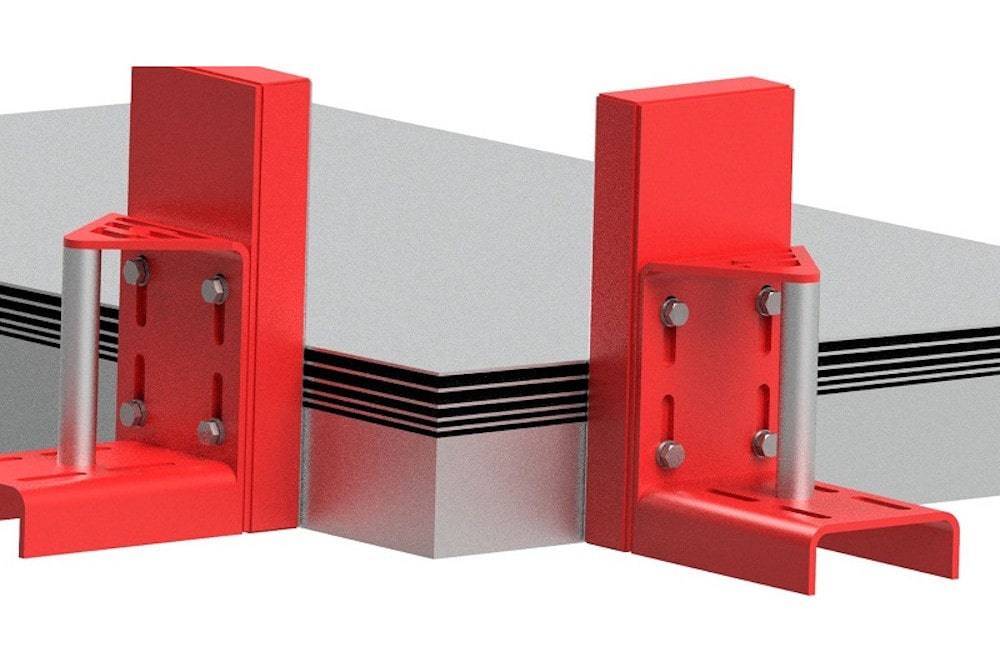

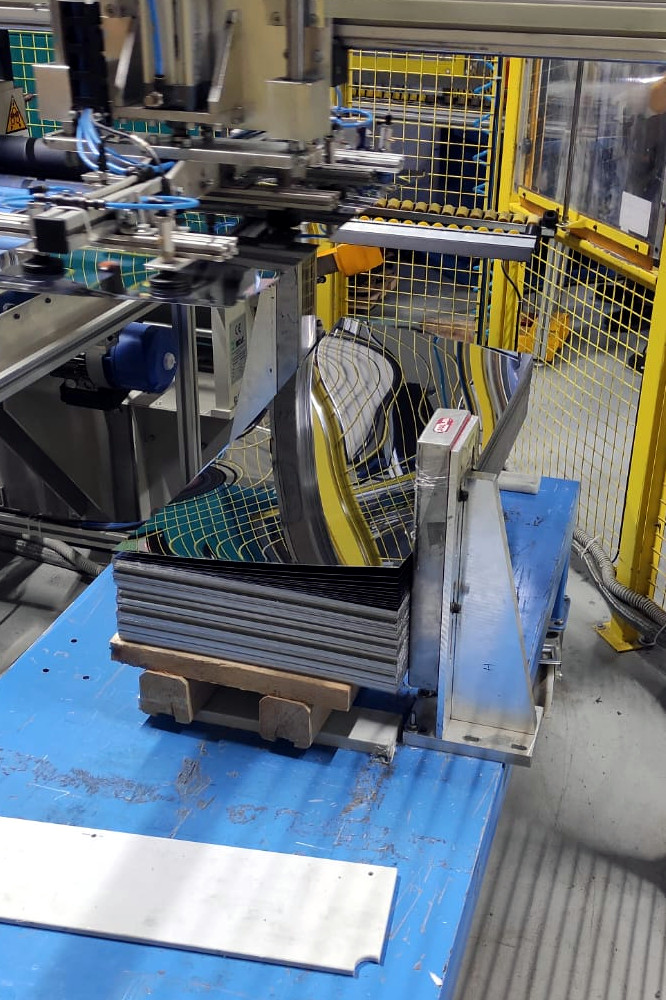

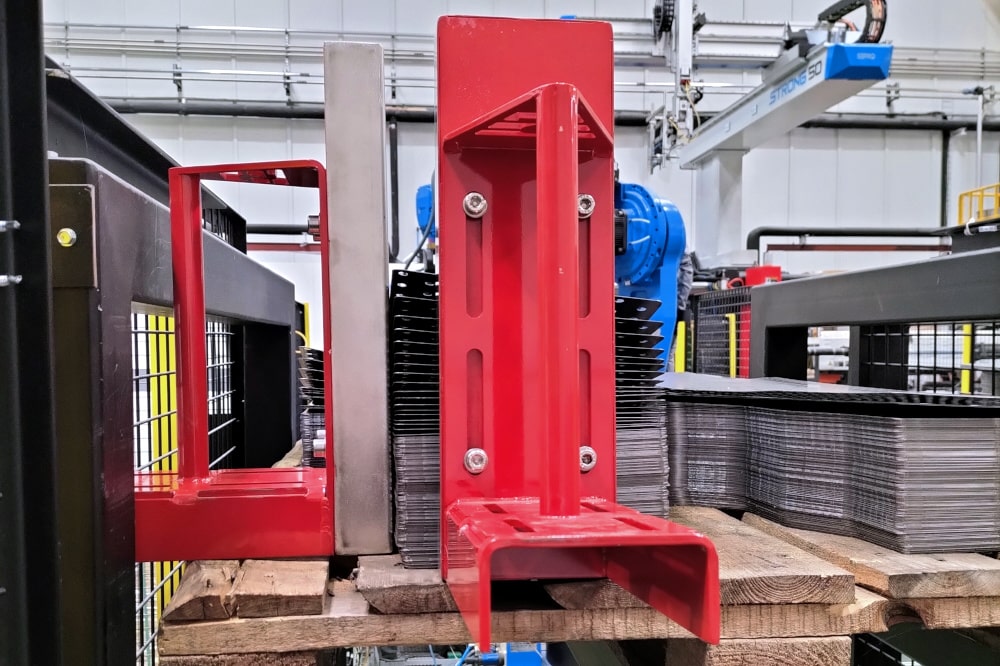

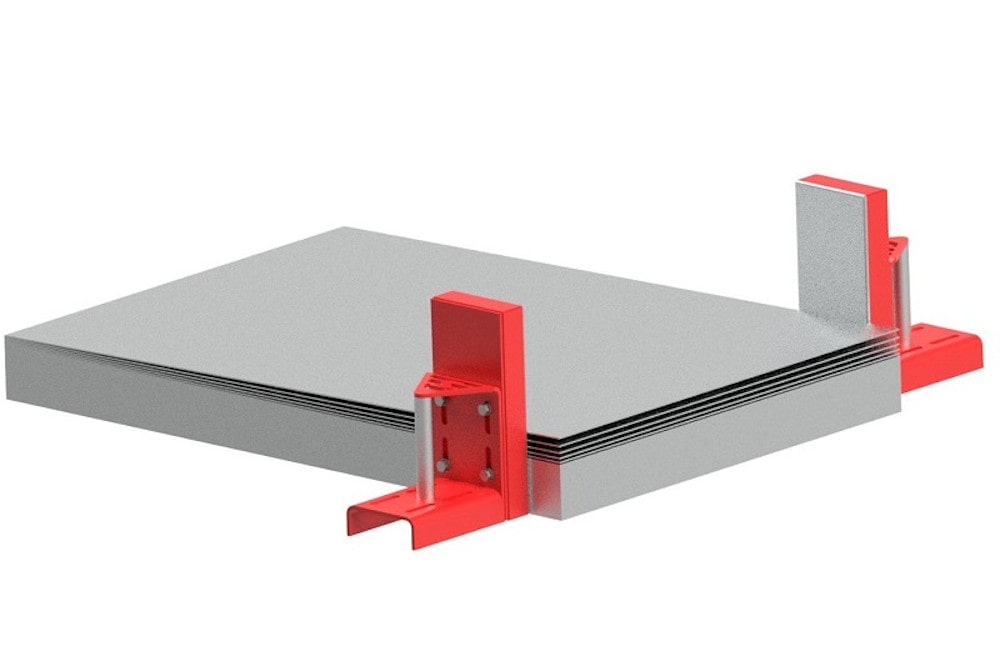

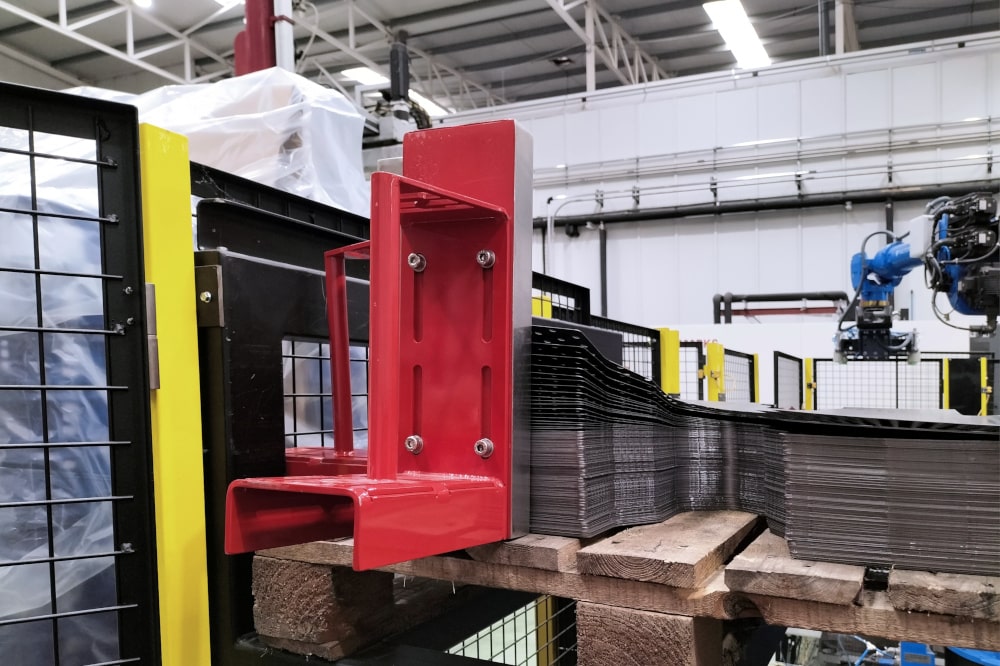

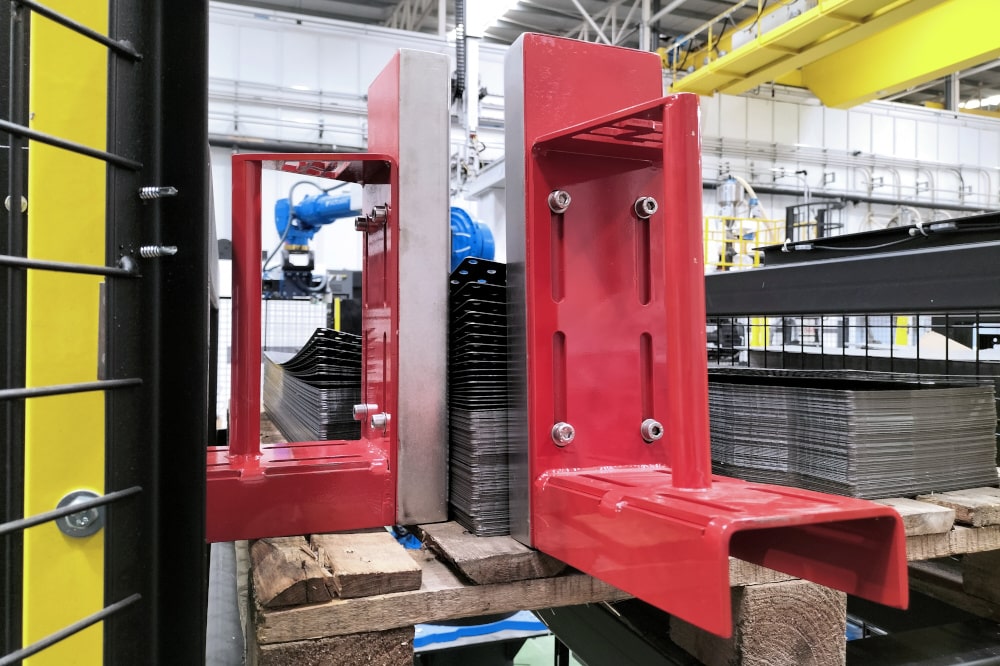

Čerič jednoducho priložíte k boku zásobníka — silné magnetické pole ihneď od seba oddelí jednotlivé listy, takže horný plech možno bezpečne odobrať bez náradia a plech pod ním sa automaticky posunie nahor. Pri menších plechoch odporúčame umiestniť jeden čerič uprostred kratšej strany zásobníka; pri väčších plechoch dva čeriče do toho istého rohu. Ak umiestnite čeriče naproti sebe, dosiahnete plávajúci efekt, ktorý uľahčuje automatizovanú manipuláciu.

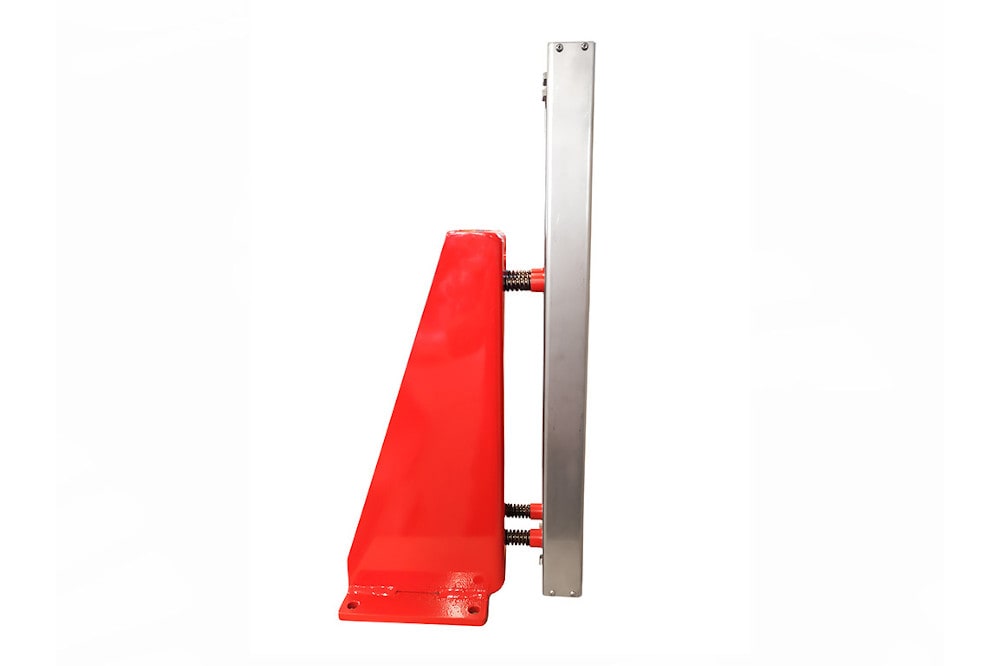

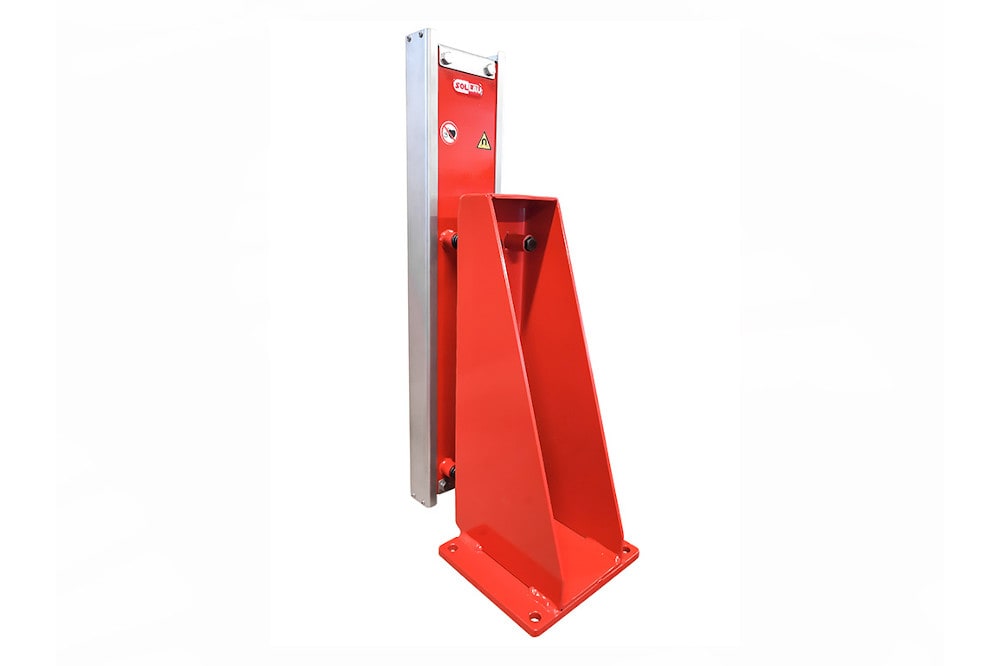

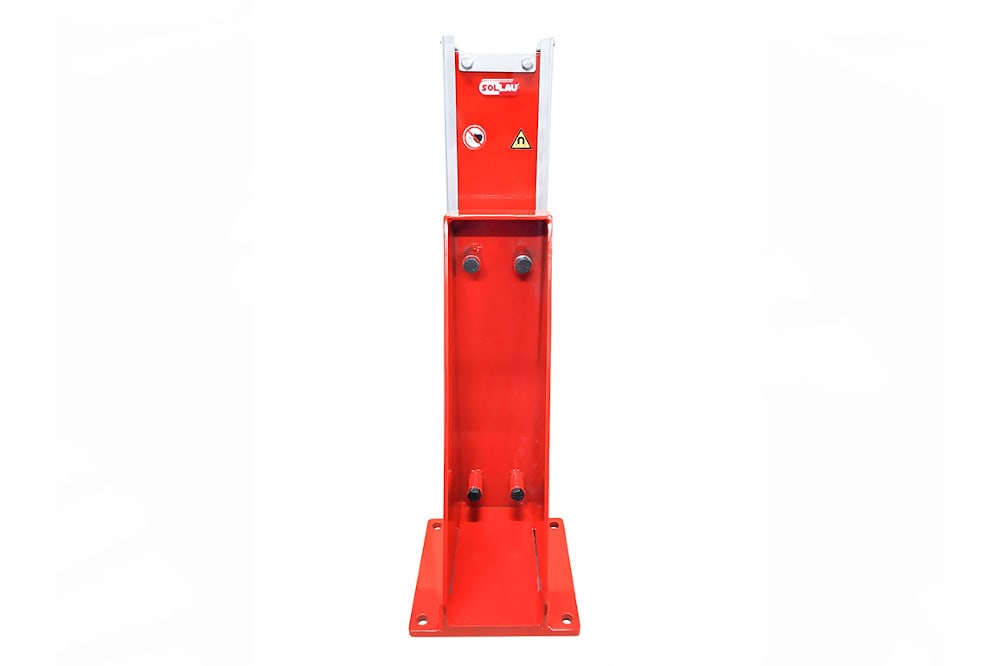

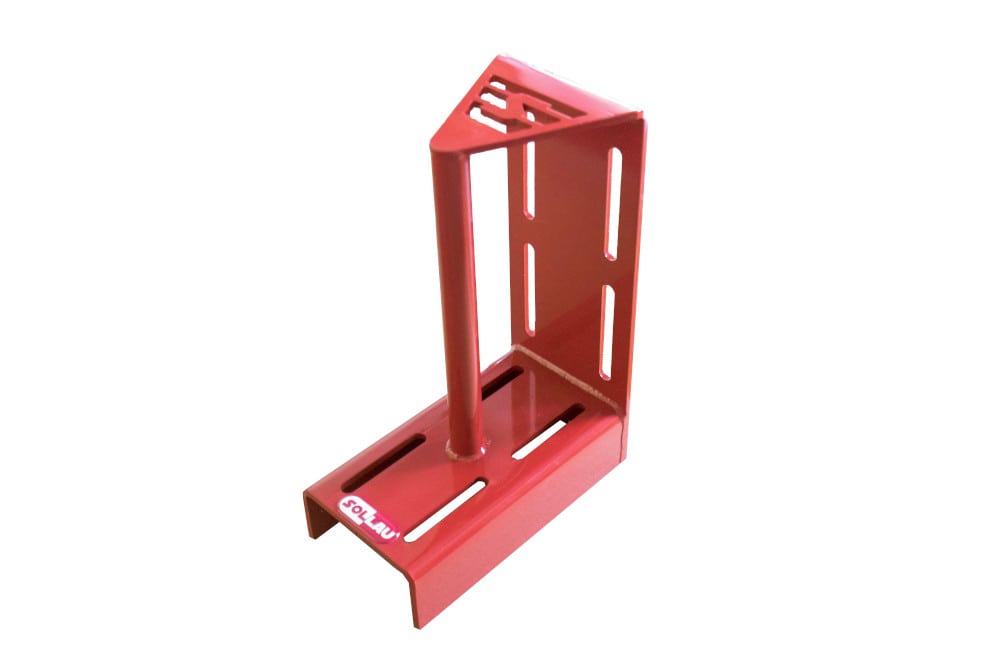

Konzola je nosná základňa, na ktorú sa magnetický blok čeriča priskrutkuje závitmi M8 — s konzolou je obsluha čeriča výrazne pohodlnejšia a odpadá nutnosť pridŕžať blok ručne. Modulárny systém spočíva v tom, že na jednu konzolu možno upevniť až štyri rôzne typy magnetických blokov: ak v budúcnosti potrebujete iný model čeriča, konzolu si znovu neobstarávate a dokúpite iba nový magnetický blok. Konzola K01 je vhodná pre modely MC-F80 až MC-F330, konzola K02 pre modely MC-F330 až MC-F530.
Magnetické čeriče sú v porovnaní so systémami na stlačený vzduch výrazne lacnejšie na obstaranie aj prevádzku — nevyžadujú žiadny zdroj energie, kompresor ani pravidelnú údržbu. Odpadá aj pracné ručné oddeľovanie plechov zlepených vrstvou oleja alebo leštidla a znižuje sa riziko poškodenia povrchu plechov pri automatickom odoberaní. Magnetické pole permanentných magnetov je stabilné a nemenné dlhé roky bez nutnosti akejkoľvek obsluhy.
Čeriče plechov najčastejšie dodávame do strojárstva, oceliarstva a automobilového priemyslu a k spracovateľom a distribútorom hutného materiálu. Vybrané modely máme trvale skladom na okamžitý odber; pre neštandardné alebo zákazkové prevedenie nás kontaktujte priamo. Po zakúpení zaistíme inštaláciu, zaškolenie obsluhy a autorizovaný servis po celú dobu používania zariadenia.
V ktorých priemyselných odvetviach sa magnetické konvertory plechu používajú?
Čeriče plechov nachádzajú široké uplatnenie v strojárskom, oceliarskom či automobilovom priemysle, sú nevyhnutným pomocníkom predajcov a distribútorov hutného materiálu.
