Magnetické bubny MB
Magnetický bubon slúži na nepretržitú a automatickú separáciu feromagnetických častíc zo sypkých hmôt. Systém permanentných magnetov zjednodušuje oddelenie magnetických kovových častíc bez nutnosti prerušiť výrobný cyklus a zároveň chráni stroje (napr. lisy, drviče, mlyny, trhačky) pred poškodením.
Svoje uplatnenie nájde pri recyklácii a spracovaní odpadov, v potravinárskom a drevospracujúcom priemysle či v cementárňach a vápenkách.

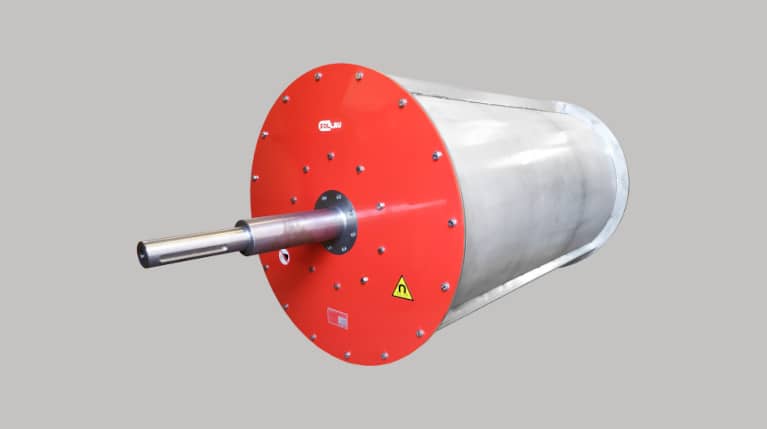

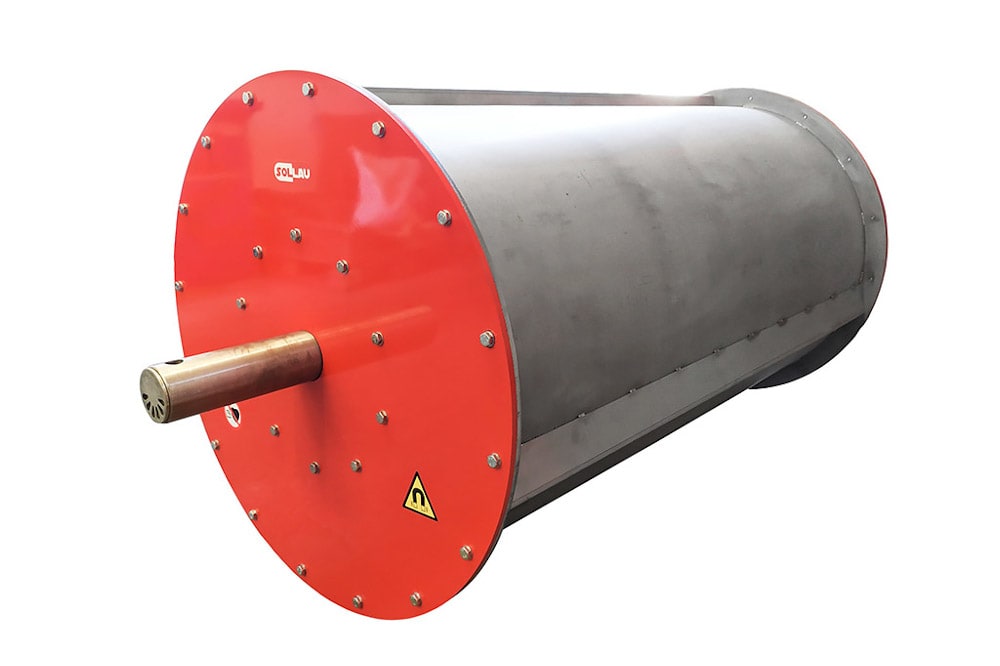

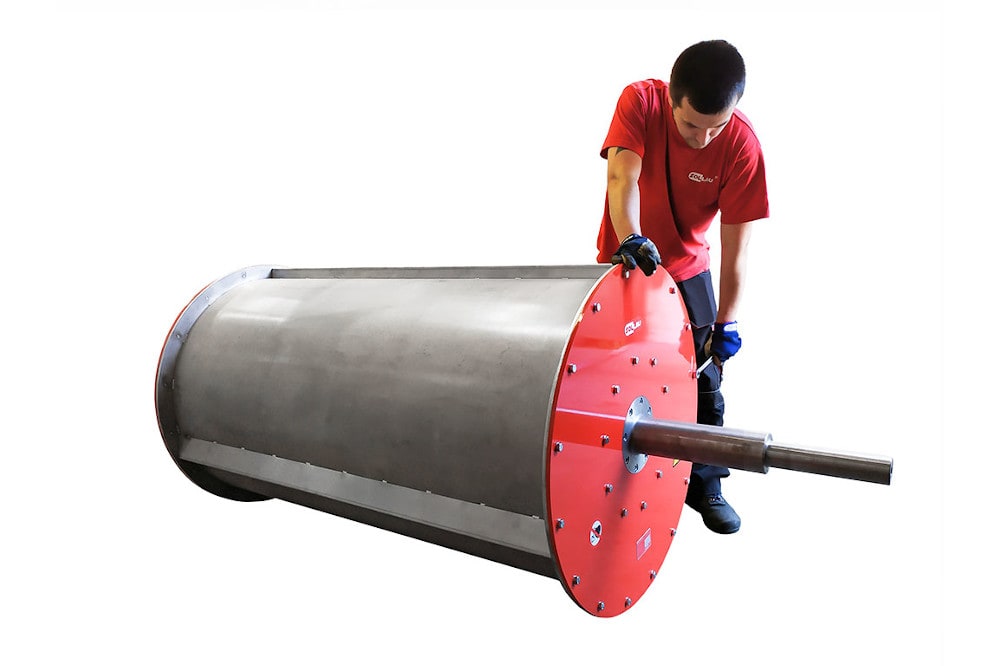

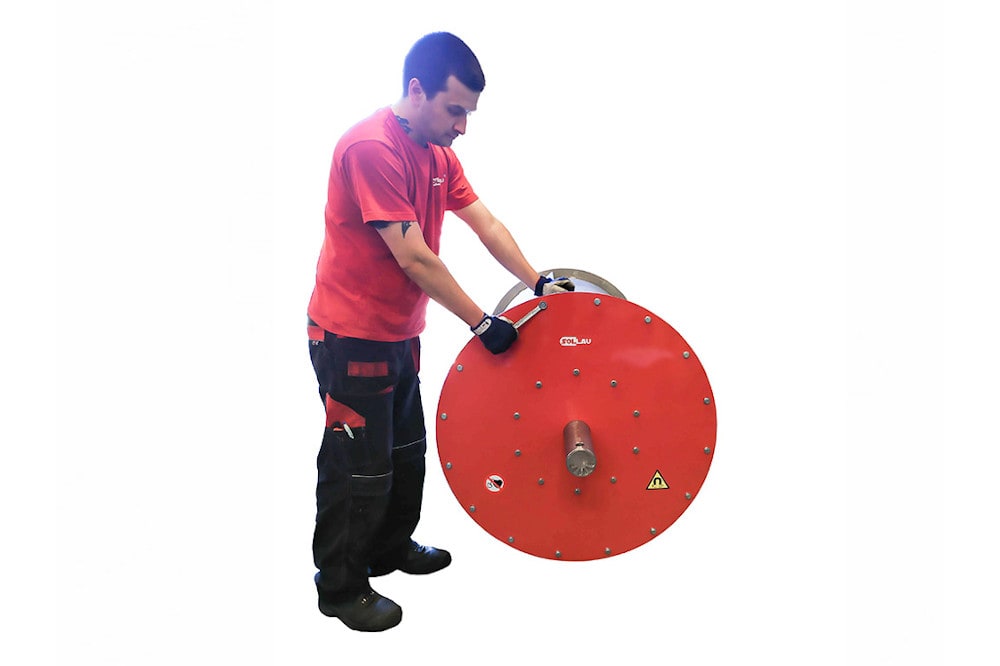

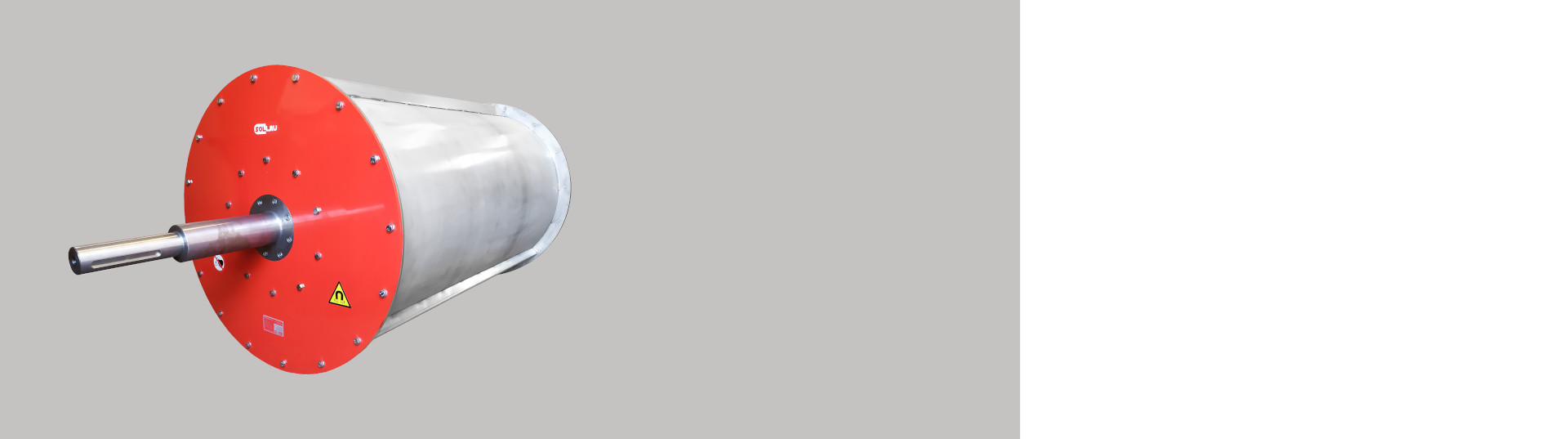

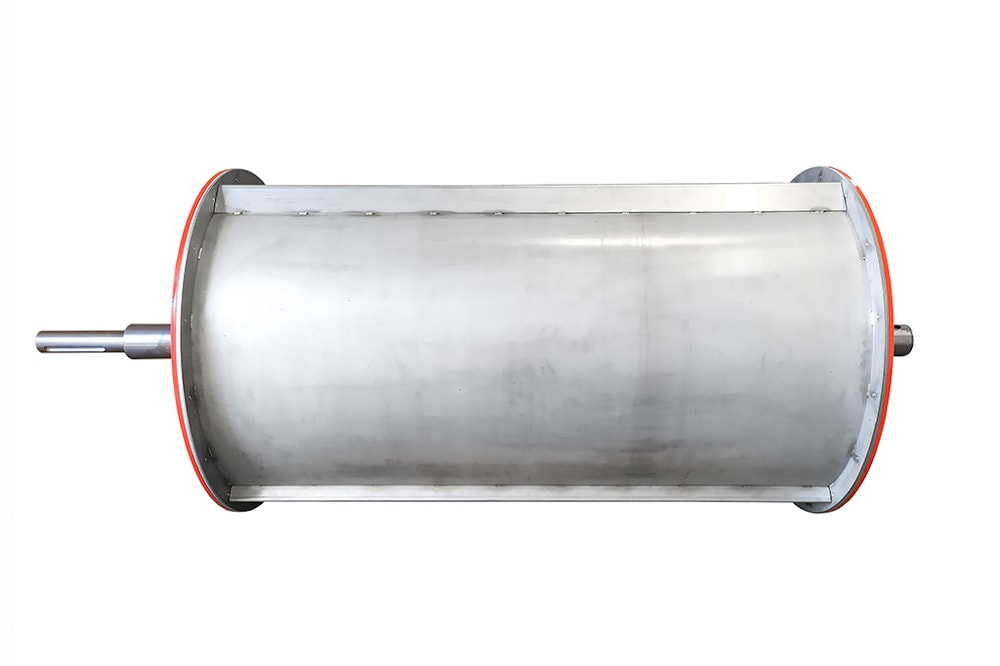

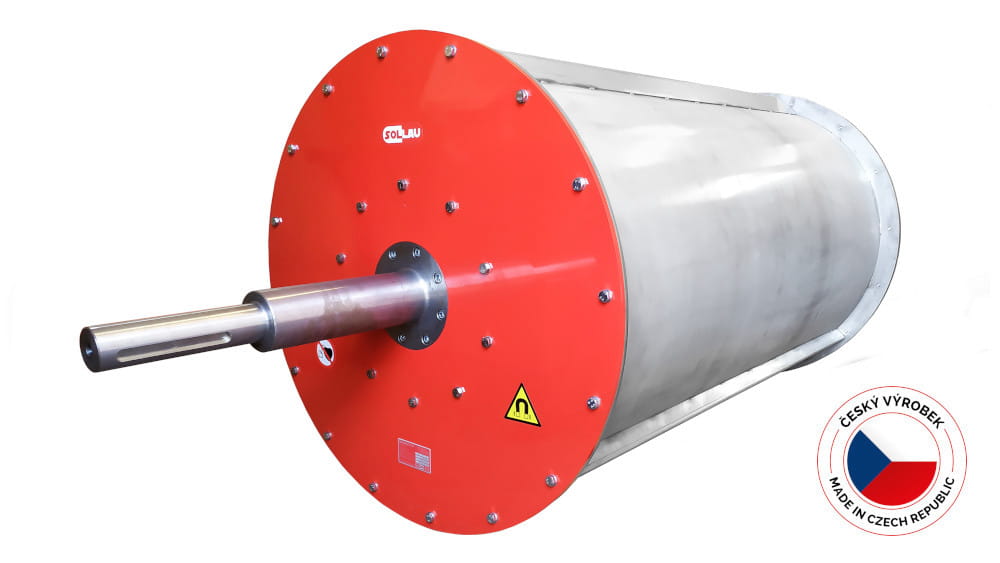

Konštrukcia magnetického bubna
Magnetický bubon tvorí:
- magnetické jadro – stacionárne (nerotujúce) z permanentných magnetov
- plášť bubna – rotuje okolo magnetického jadra, je vyrobený z nehrdzavejúcej ocele a je vybavený unášacími lištami (unášačmi) z nehrdzavejúcej ocele

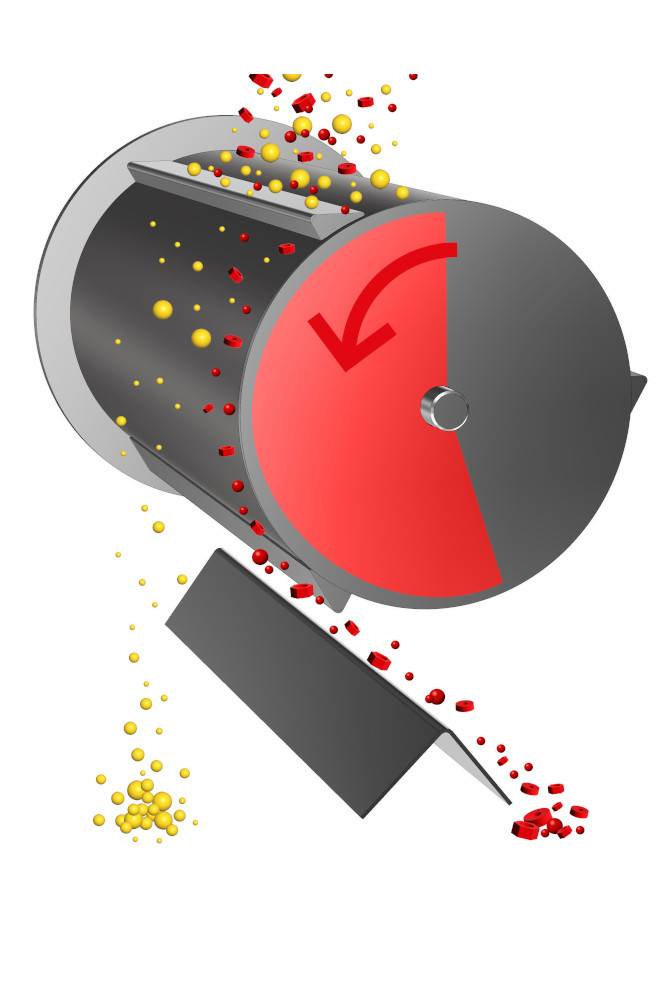

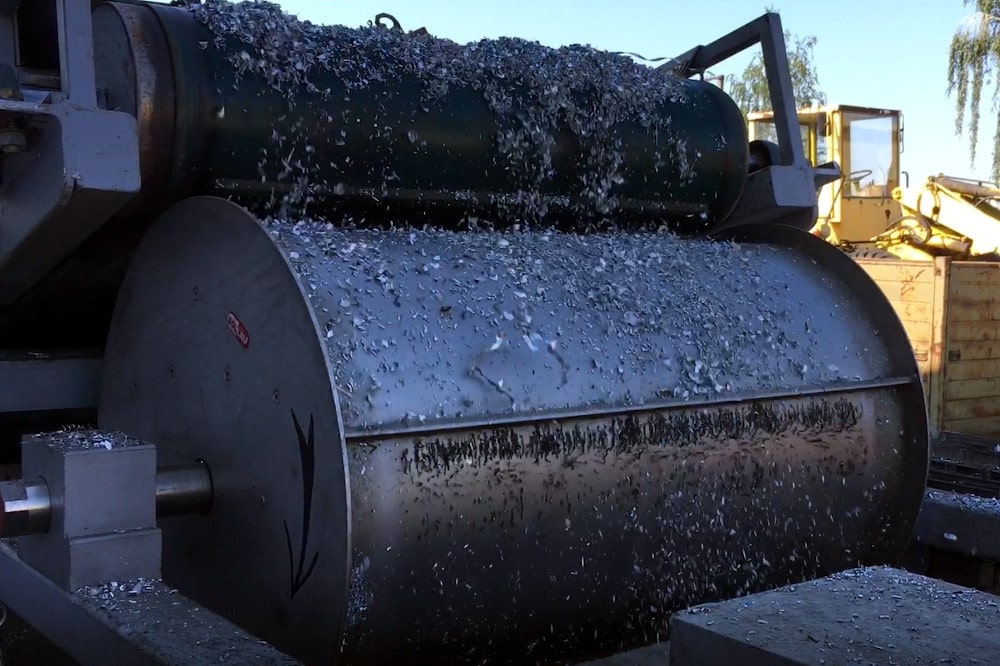

Separovaný materiál padá na plášť magnetického bubna. Nemagnetický materiál prirodzene odpadáva pred os magnetického bubna. Feromagnetické nečistoty zachytávajú magnety a odnášajú ich až za os magnetického bubna. V tomto mieste už magnetické pole prestáva pôsobiť a feromagnetické nečistoty odpadávajú alebo ich strhnú unášače z nehrdzavejúcej ocele nainštalované na tento účel na plášti bubna.
SOLLAU záruka 5 rokov
Za kvalitou našich magnetických separátorov si stojíme, preto na ne poskytujeme záruku 3 roky! Na naše magnetické separátory sa môžete spoľahnúť! V oblasti magnetickej separácie sme špecialisti.
Sila magnetického bubna
Rôzne aplikácie vyžadujú rôznu silu magnetického bubna. Tá závisí od toho, aké magnety sú v magnetickom jadre.
Rozlišujeme:
-
Magnetický bubon s feritovými magnetmi (MB F)
slabší, vhodný na separáciu väčších nečistôt. Bubon osadený feritovými magnetmi je vhodný na veľké množstvo aplikácií. Jeho výhodou je nižšia cena. -
Magnetický bubon s neodýmovými magnetmi (MB N)
silnejší. Vďaka veľkej sile (magnetickej indukcii) použitých neodýmových magnetov dokáže odseparovať aj veľmi jemné feromagnetické nečistoty.
NašiNaši odborníci sú pripravení pomôcť vám s konfiguráciou magnetického bubna (vybrať vhodný typ magnetov, rozmer bubna atď.) podľa kapacity, veľkosti separovaného materiálu, druhu materiálu atď. a odporučia vám magnetický bubon, ktorý bude spĺňať vaše požiadavky.

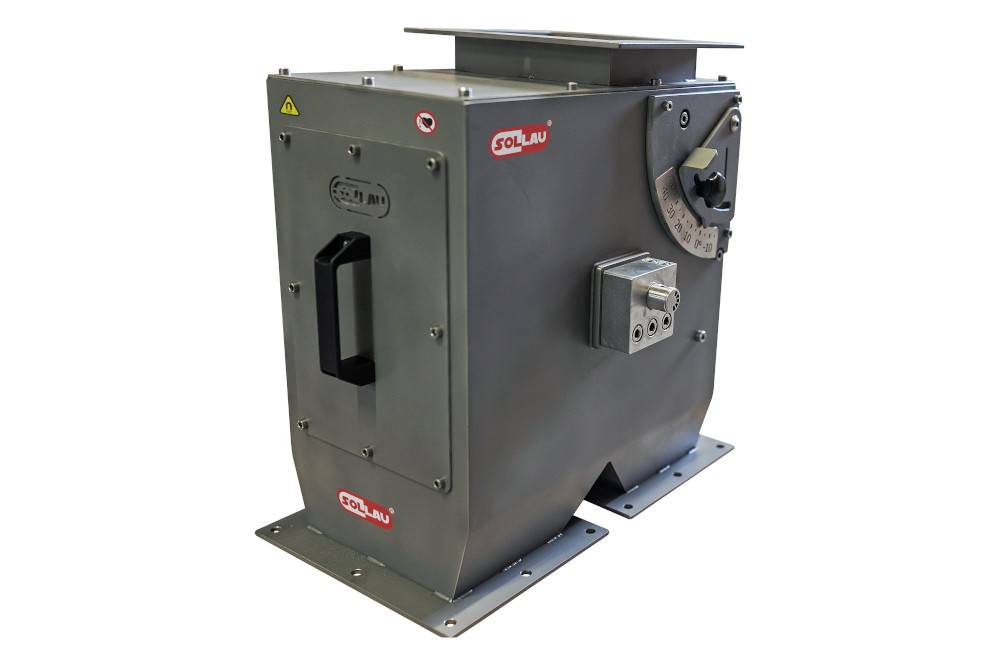

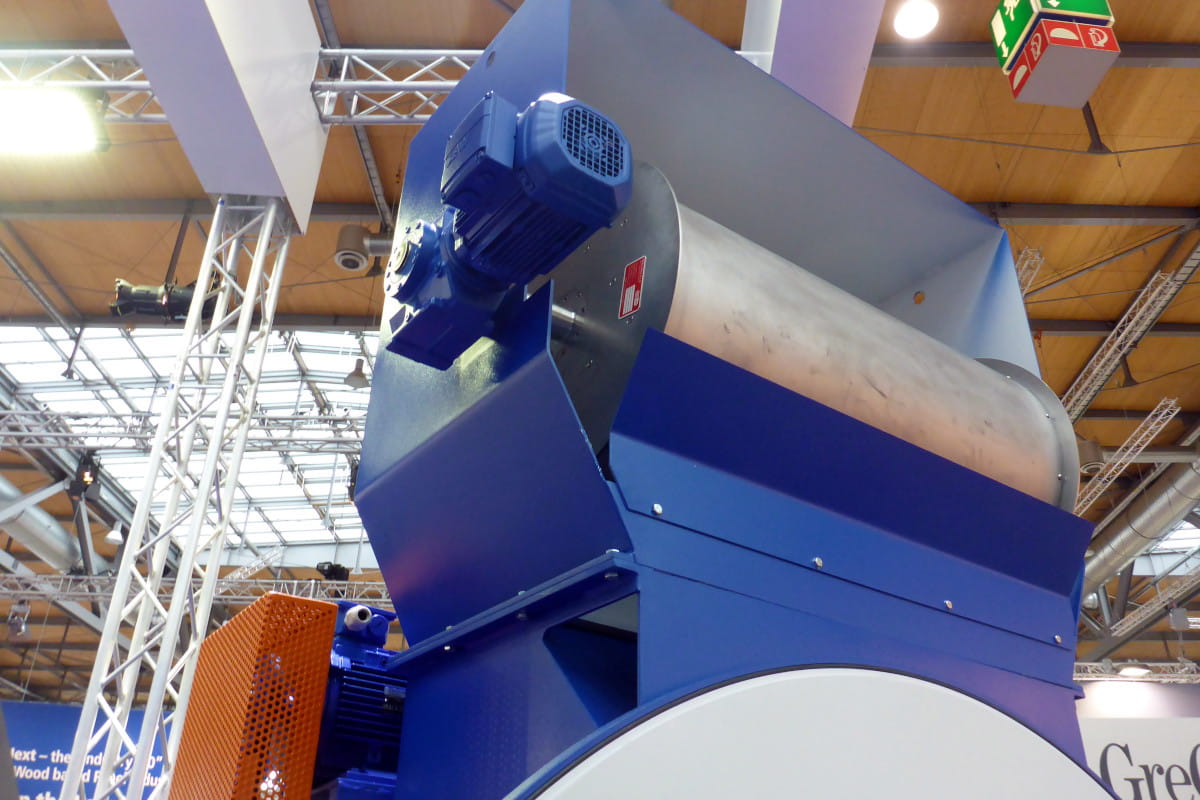

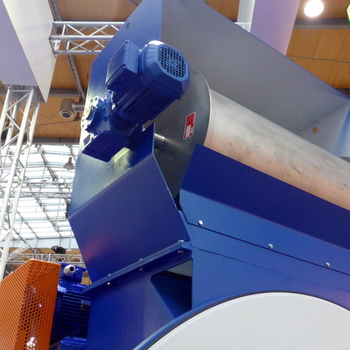

Zakrytovaný magnetický bubon
Často sa stáva, že zákazník požaduje upraviť magnetický bubon tak, aby bolo možné nainštalovať ho do potrubia. Tento typ magnetického bubna je umiestnený v konštrukcii skrine a jeho inštalácia je veľmi jednoduchá. Preto sme vytvorili kompletný produktový rad zakrytých magnetických bubnov.
Prínosy použitia separátora
- výsledný produkt bez feromagnetických prímesí
- ochrana následnej technológie (drviče, lisy, závitovkové dopravníky atď.) pred poškodením feromagnetickými predmetmi (úlomky strojov, skrutky, matice, drôty atď.)
- separácia feromagnetických nečistôt
- sutomatické čistenie – bez nutnosti obsluhy
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!

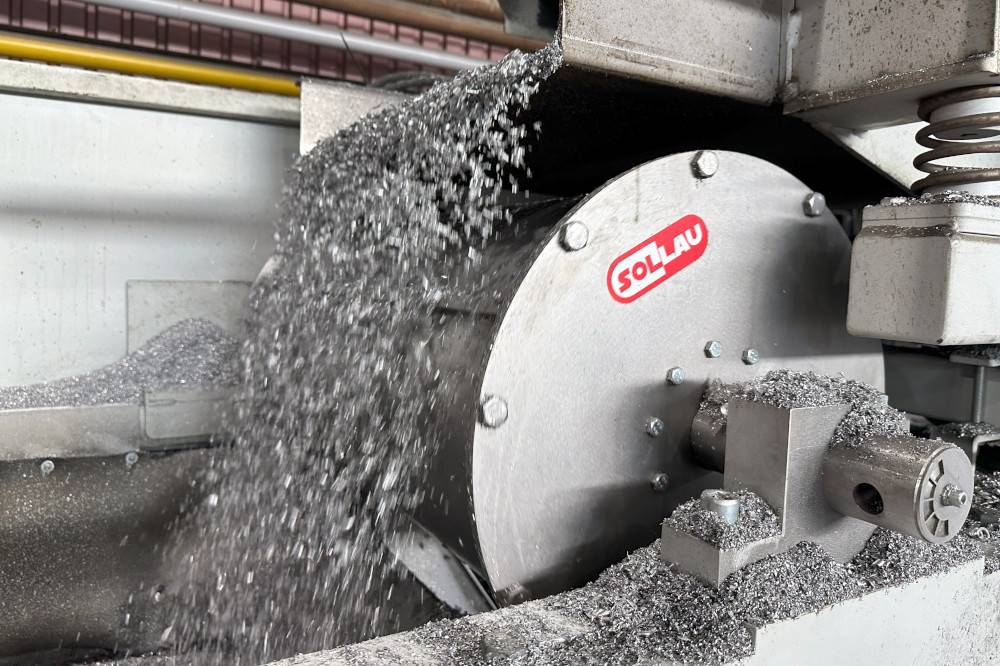

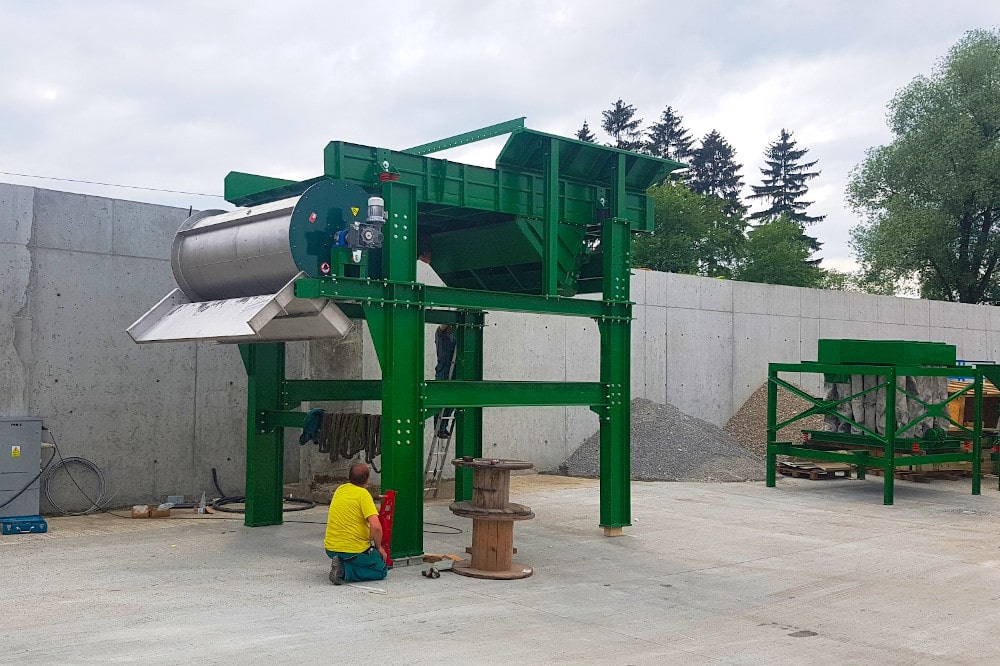

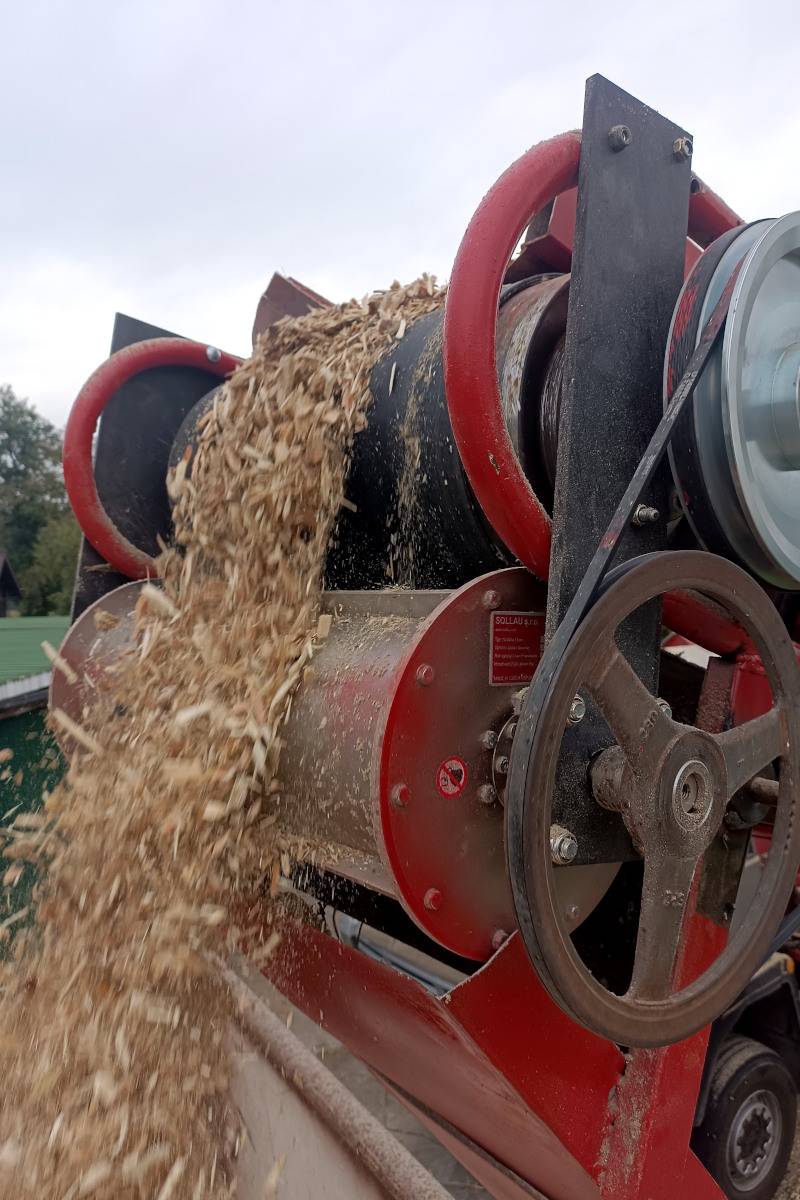

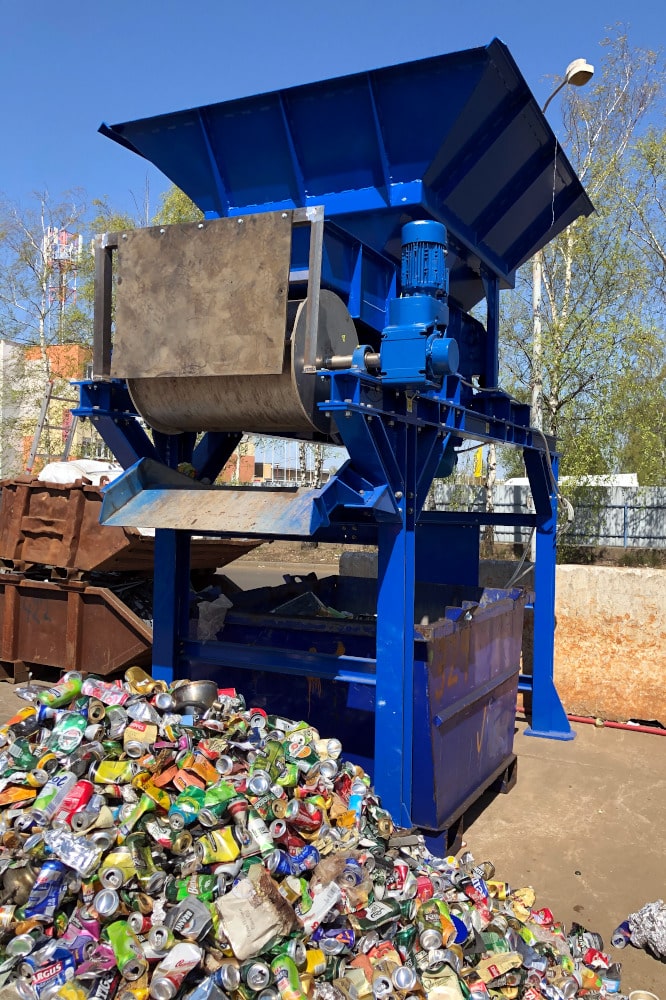

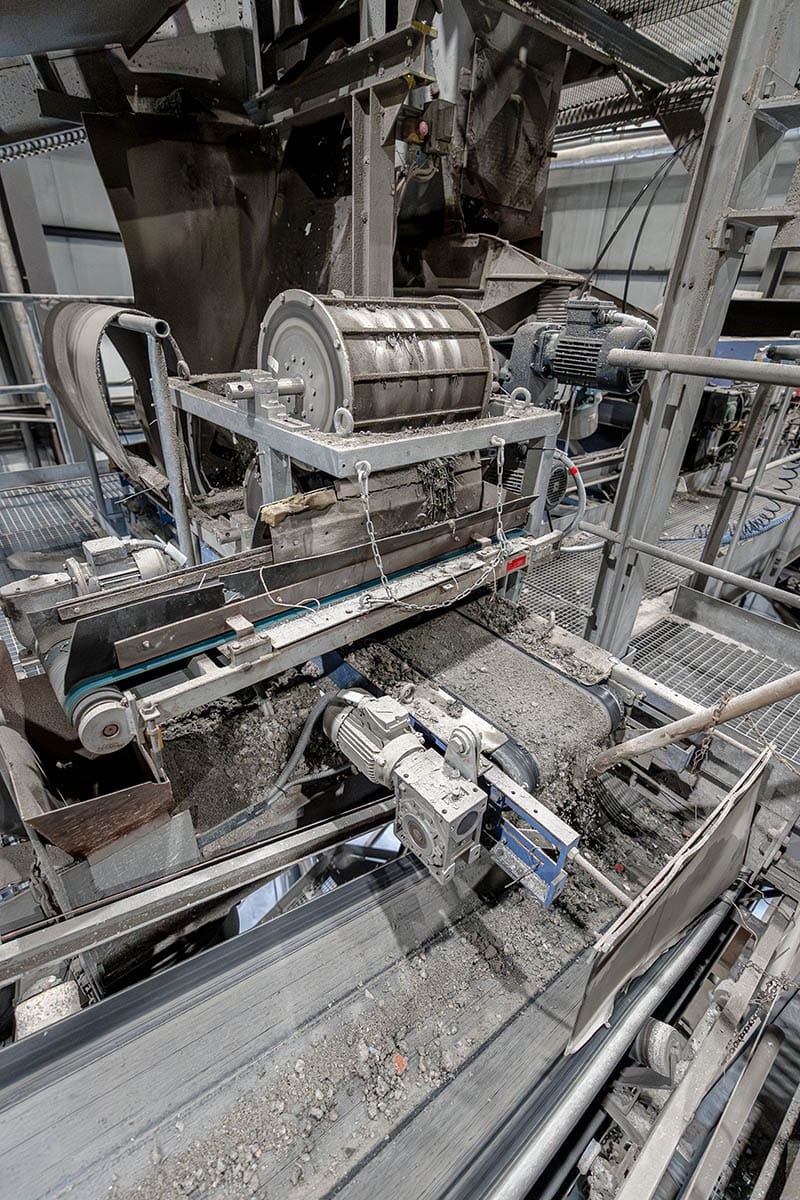

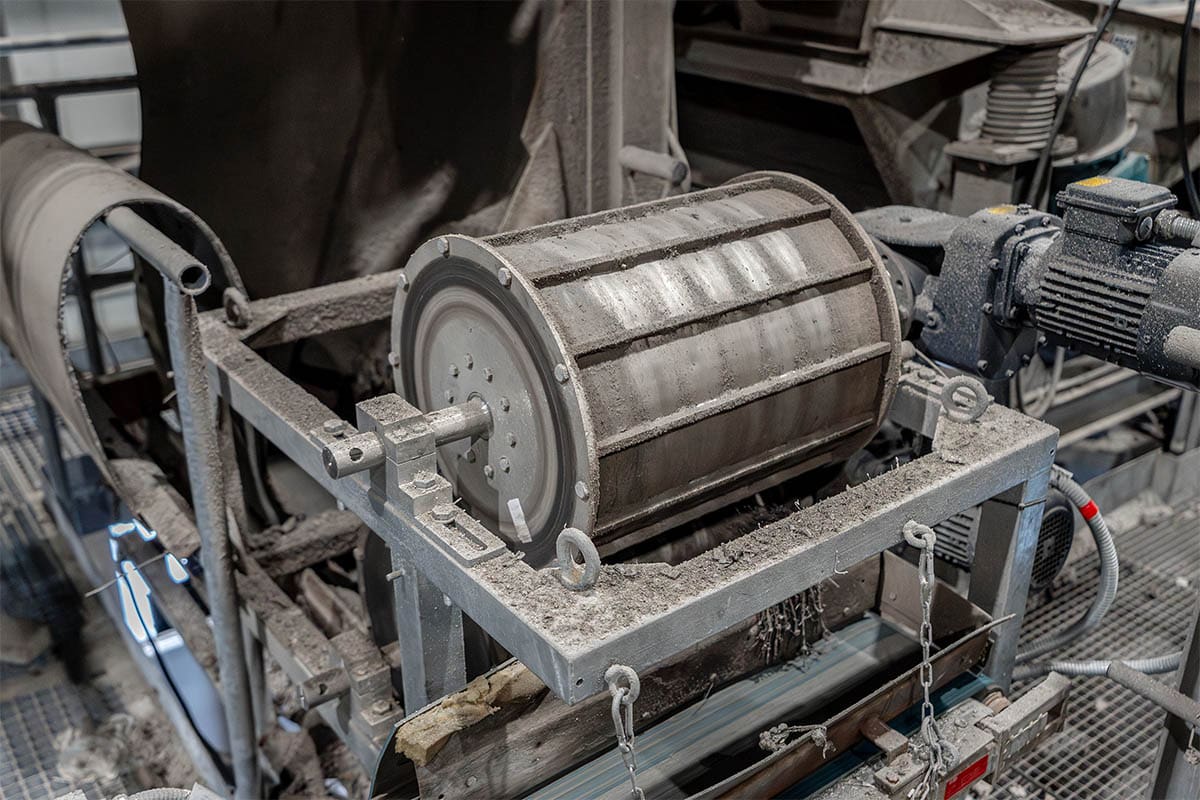

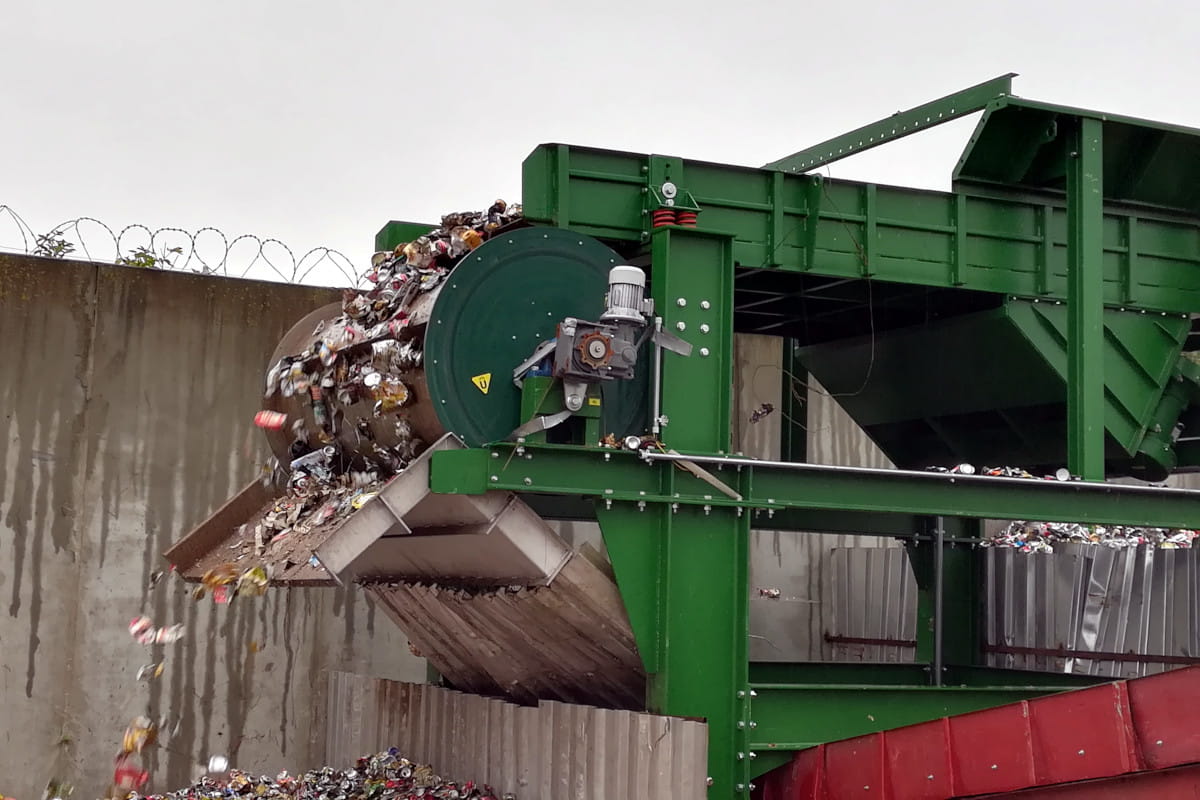

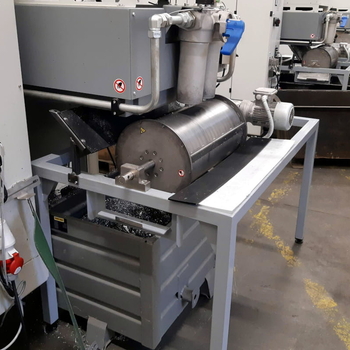

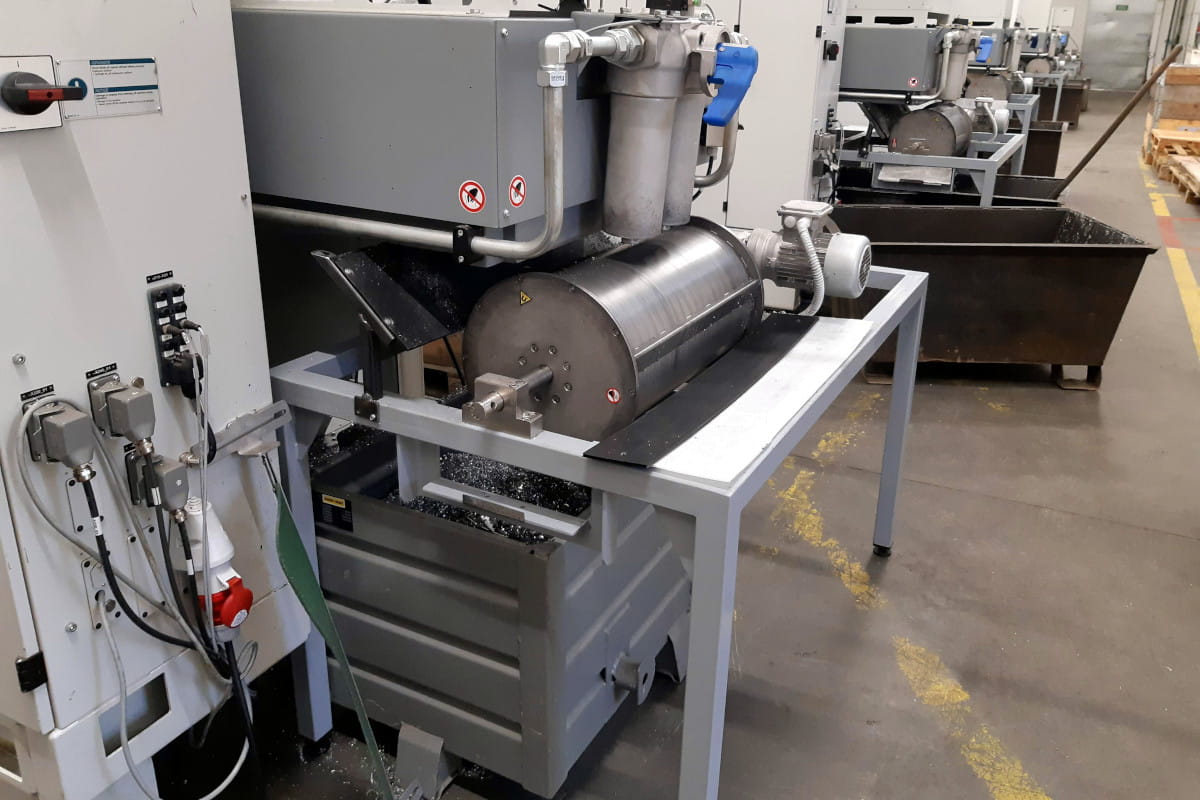

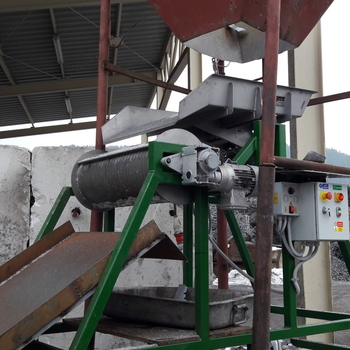

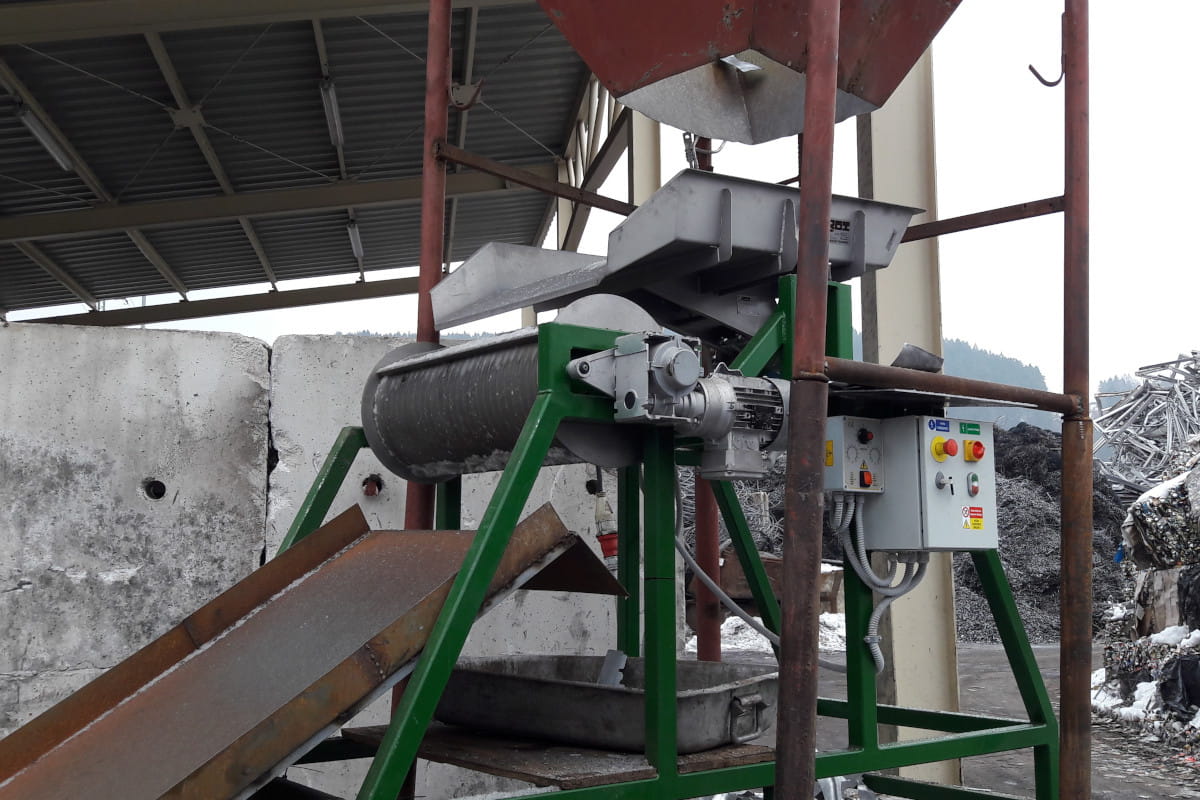

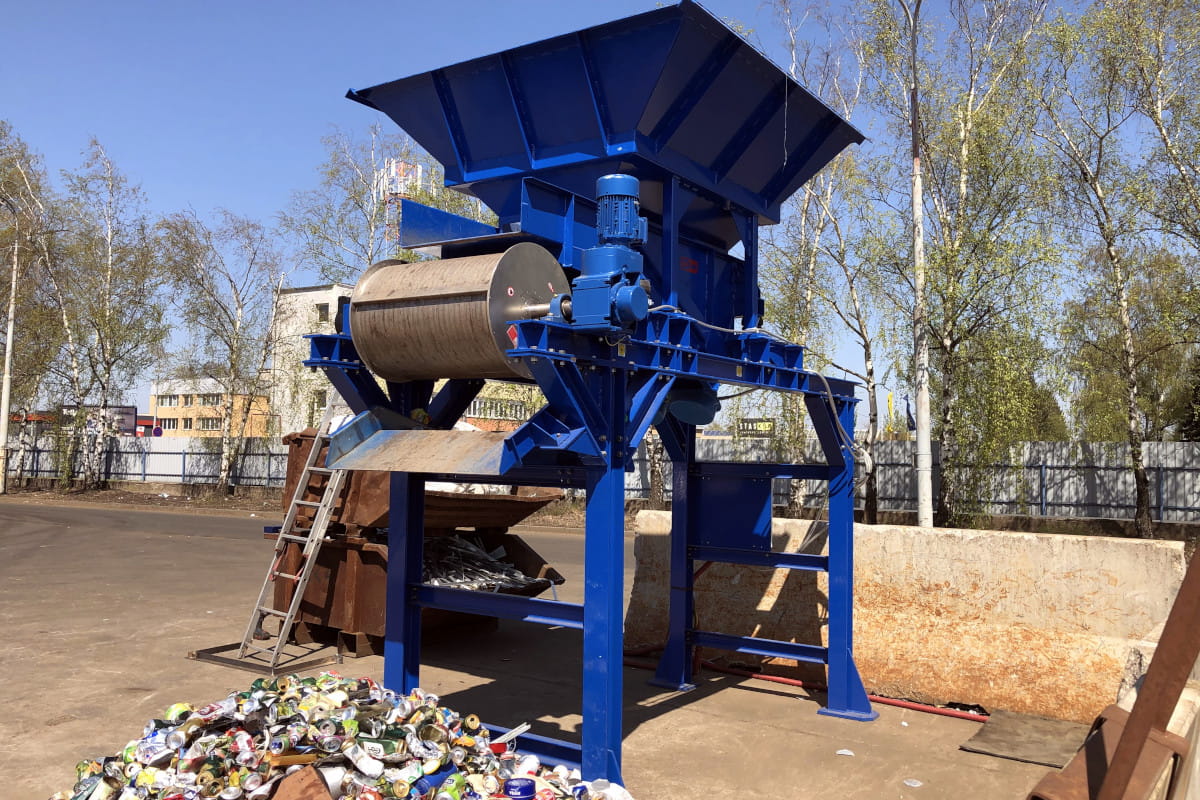

Inštalácia magnetického bubna

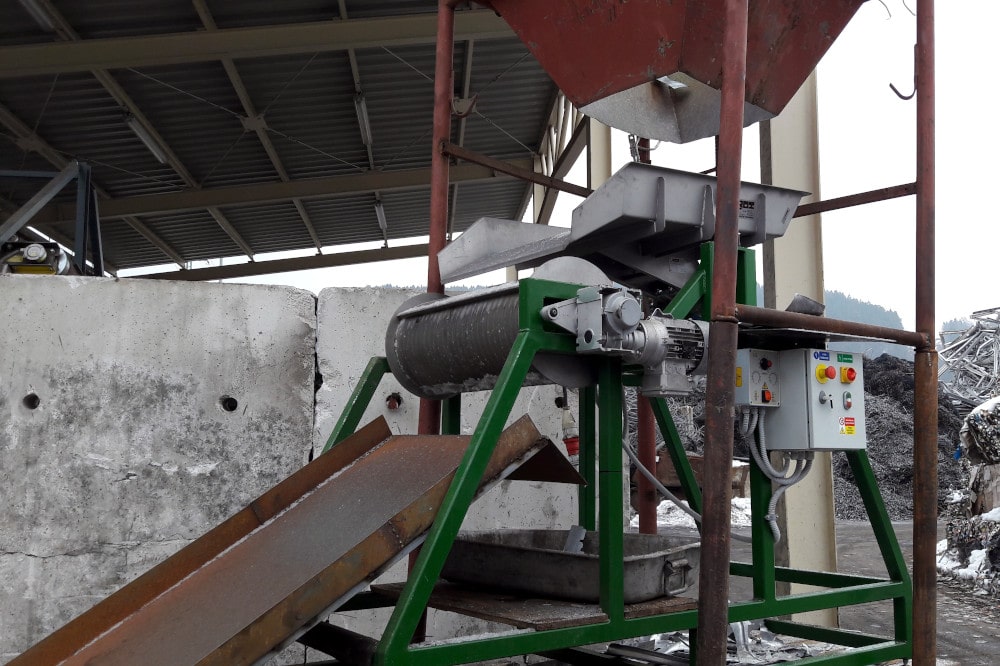

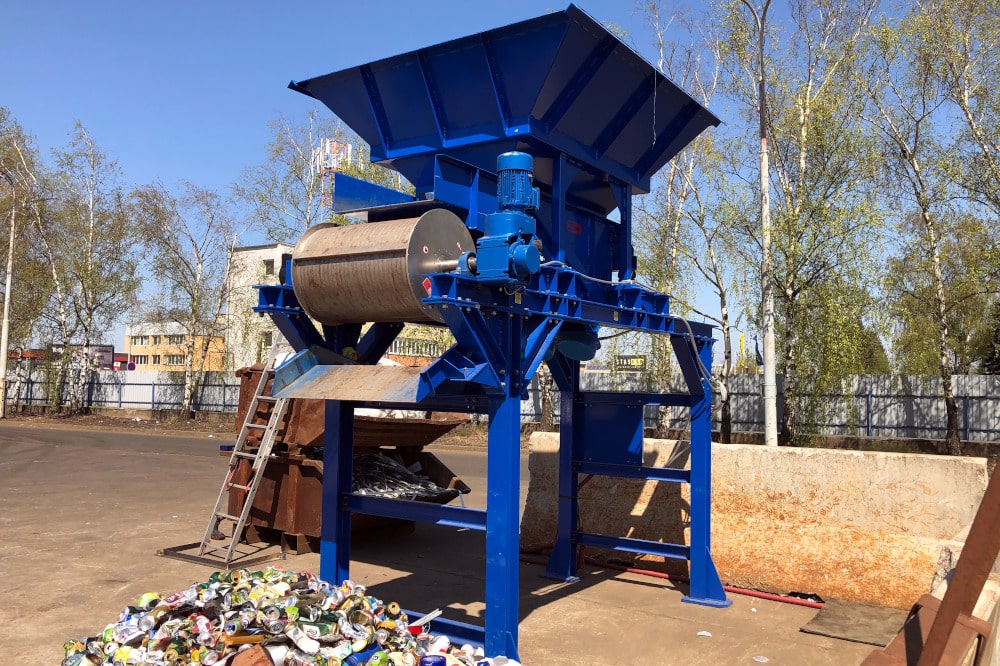

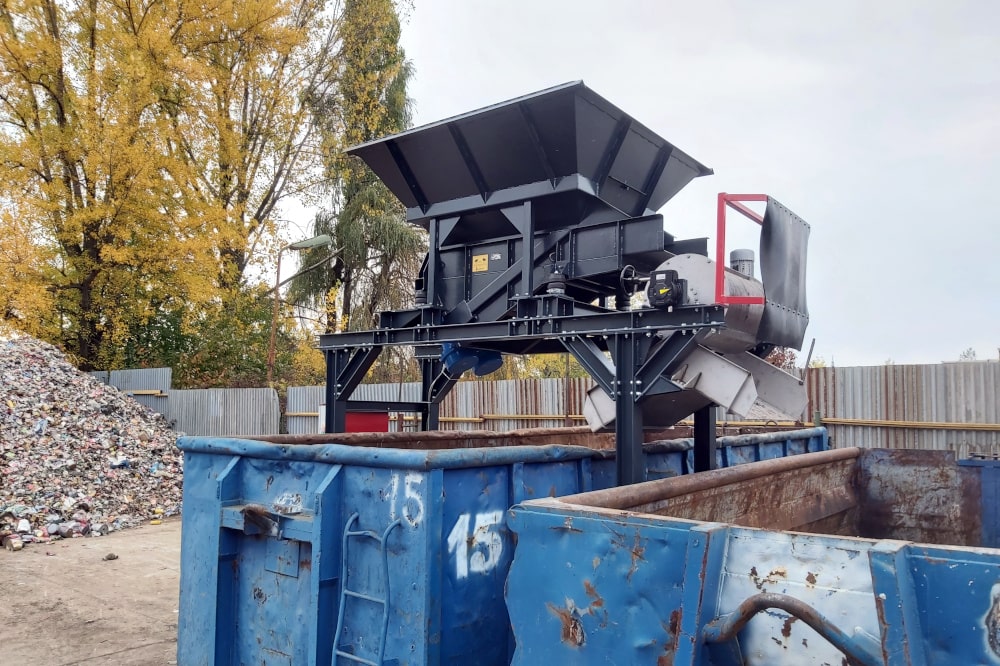

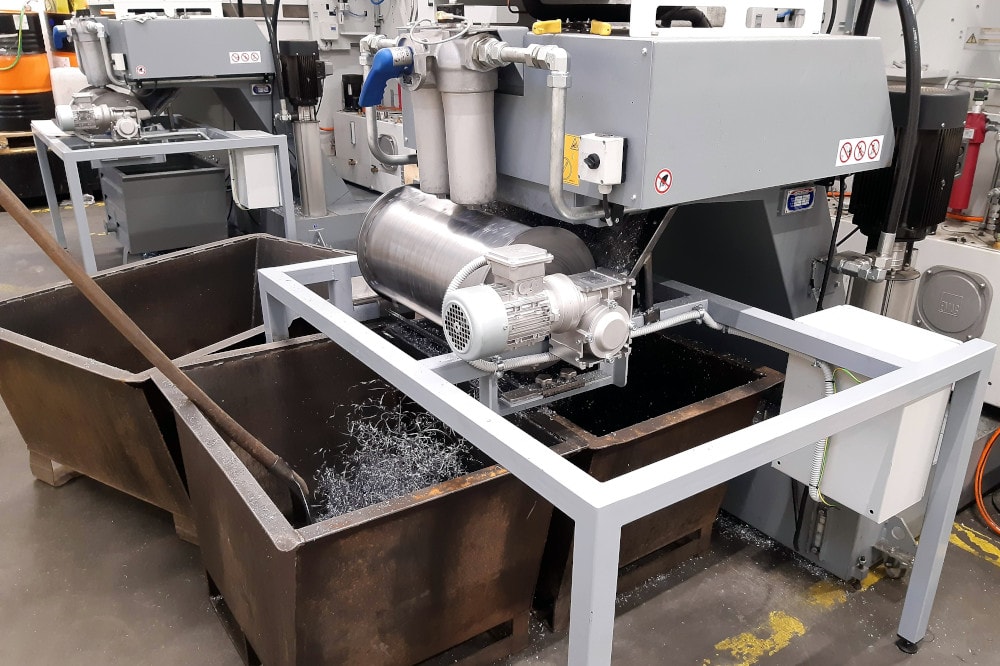

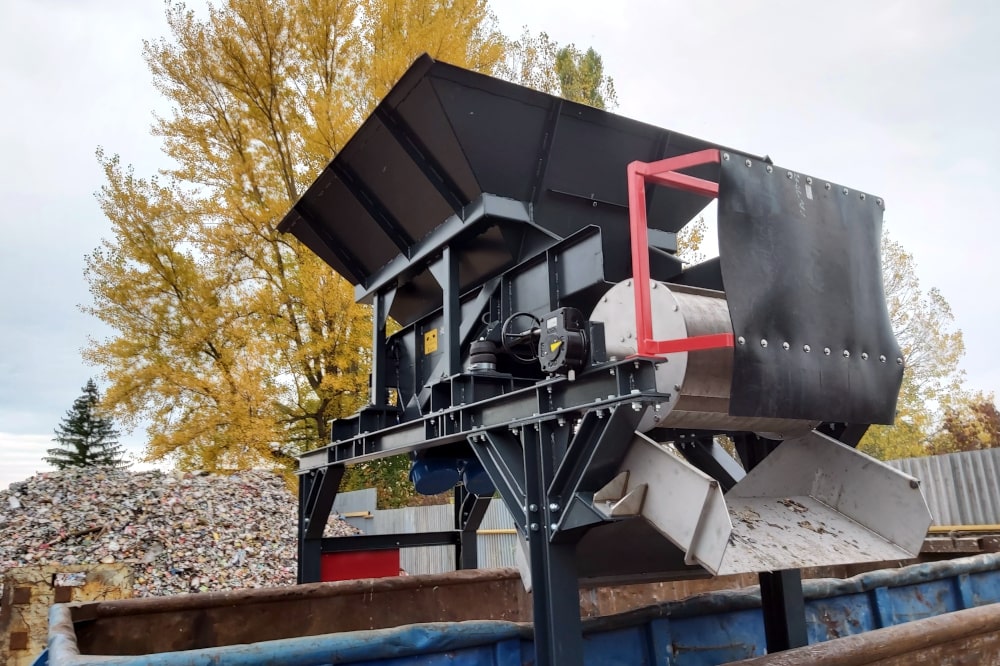

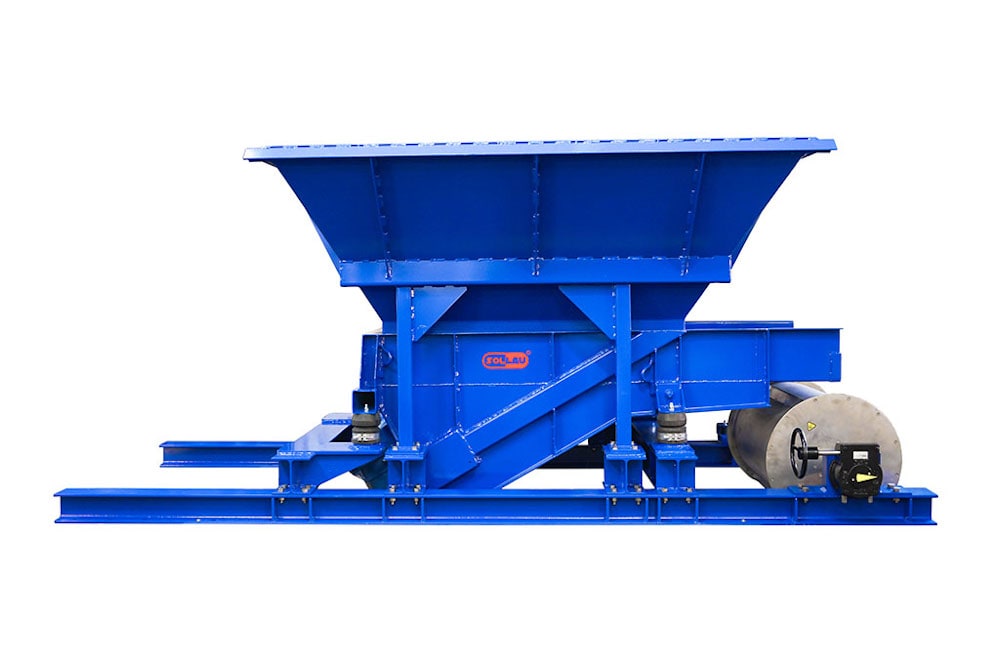

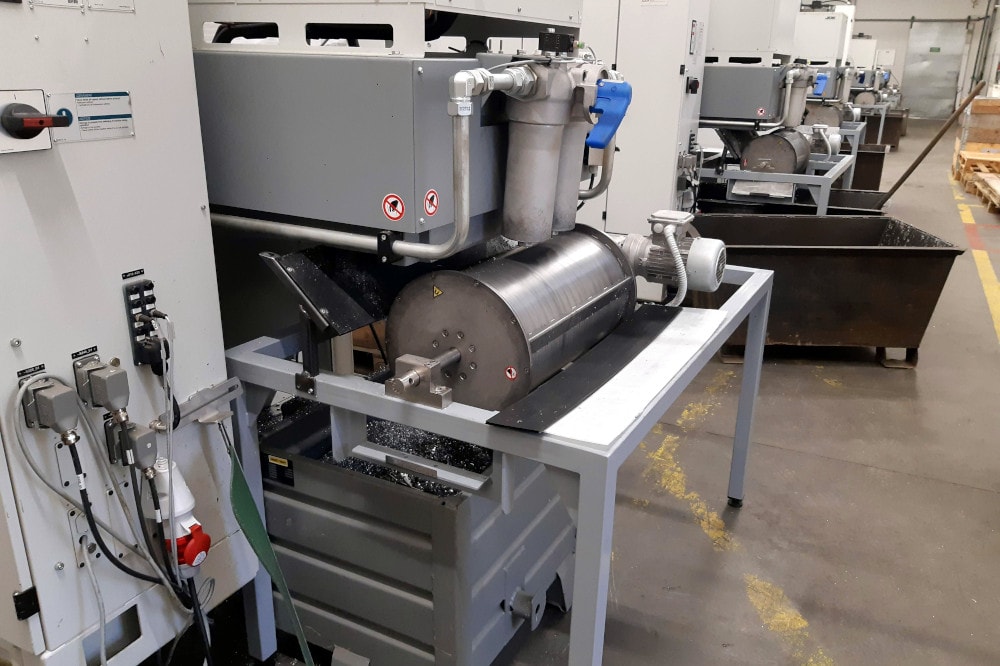

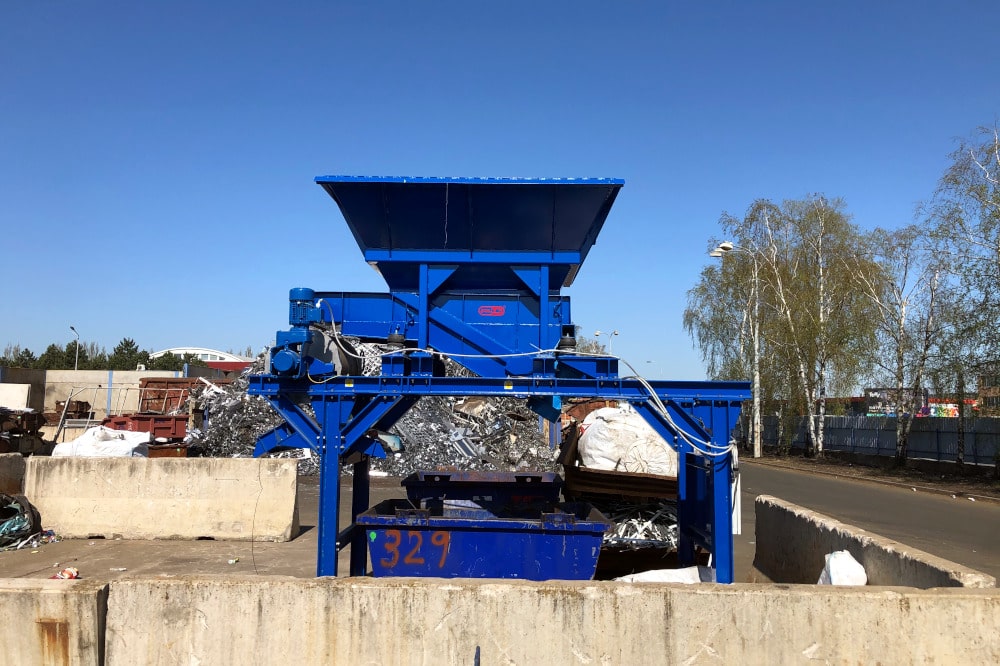

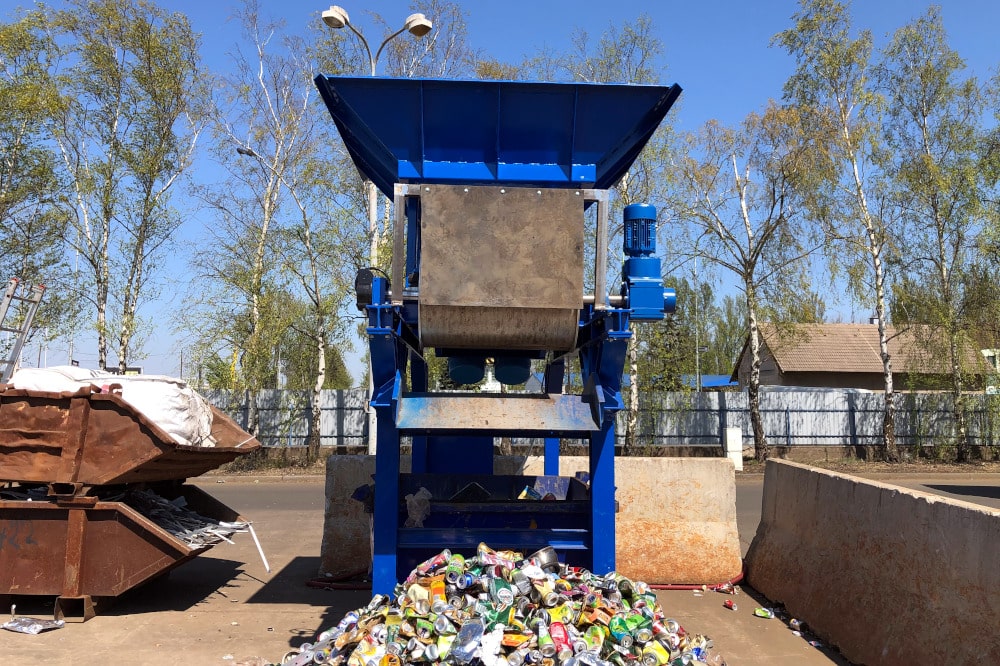

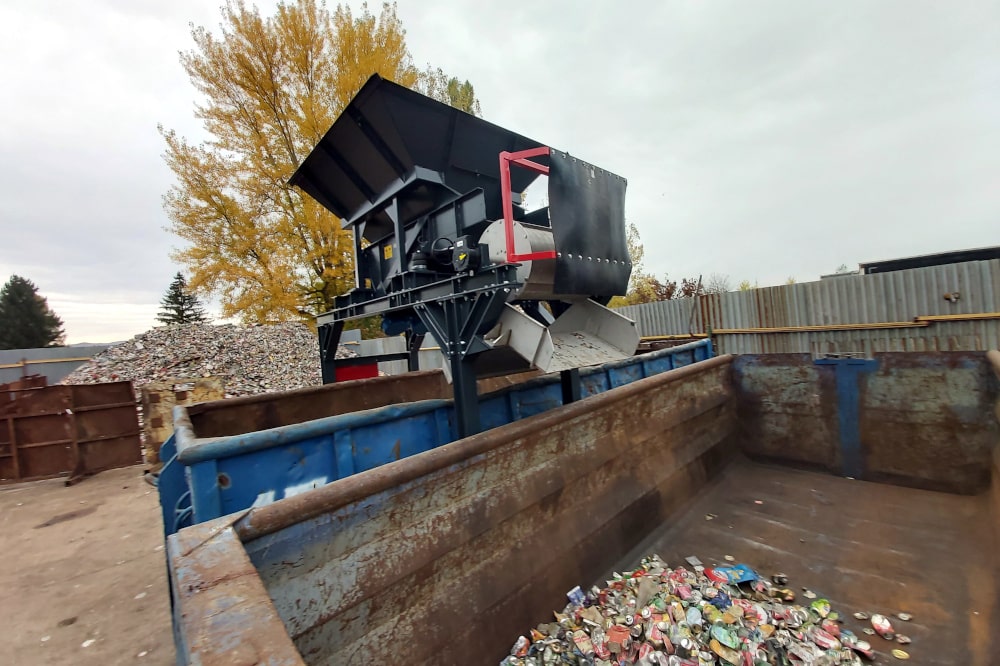

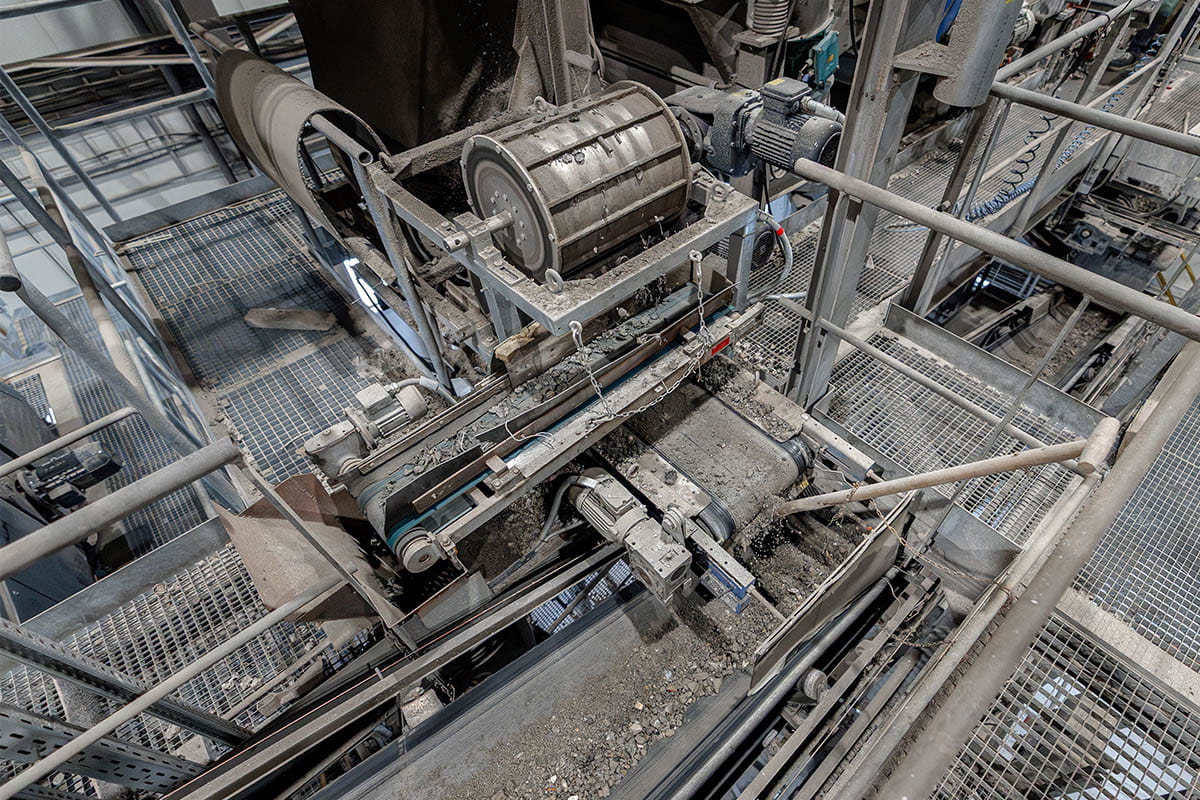

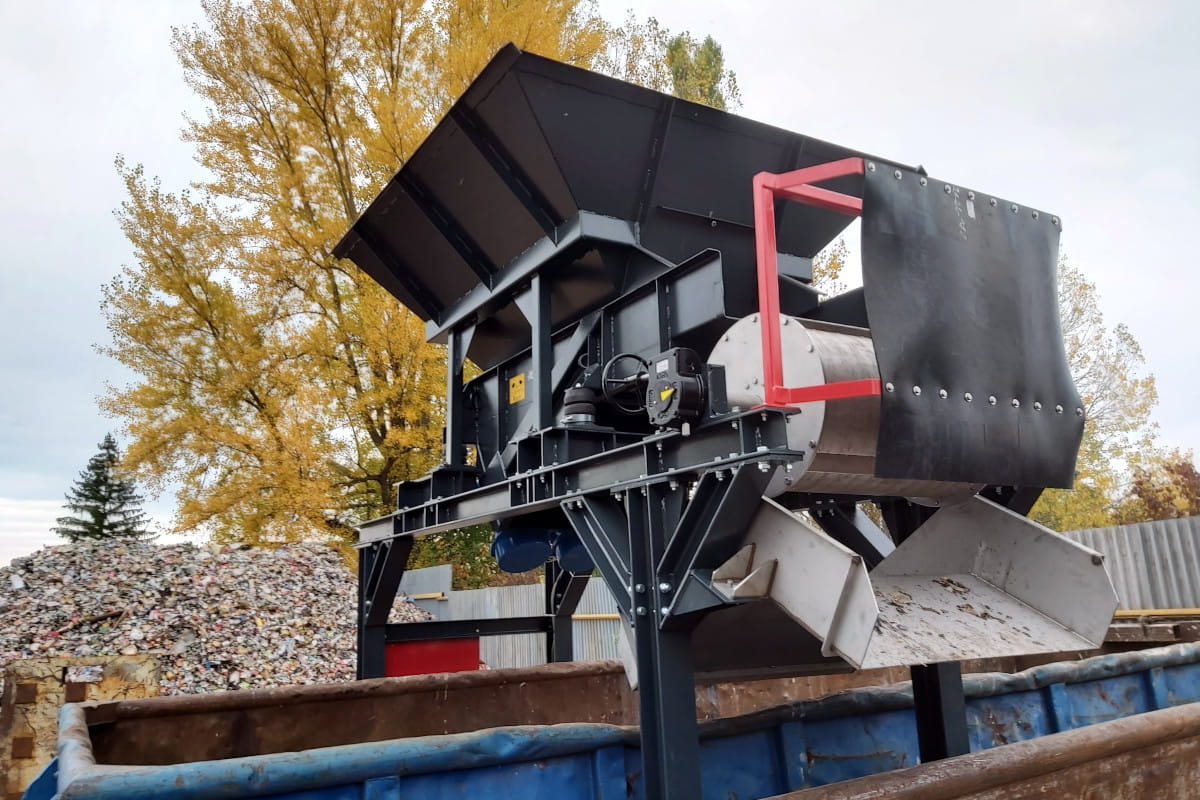

Magnetický bubon možno umiestniť pod pásový dopravník alebo násypku (magnetický bubon na rozdiel od magnetického valca nie je súčasťou pásového dopravníka). Magnetický bubon však možno vsadiť aj do skriňovej konštrukcie, ktorej spodnú časť tvoria dve výsypky. Nekovový materiál padá do prvej výsypky, zatiaľ čo kovové nečistoty valec vynáša až za os bubna, kde dochádza k ich odmagnetizovaniu a separácii do druhej výsypky.
Použitie magnetického bubna je univerzálne, možno ho použiť na zachytávanie malých aj väčších kusov magnetického kovového materiálu (veľkosť bubna a typ použitých magnetov závisí od požiadaviek a potrieb každého zákazníka). Funkčnosť permanentných feritových magnetov je v podstate neobmedzená. Ak sa však požaduje väčšia magnetická sila, odporúčame jadro bubna osadiť extrémne výkonnými neodýmovými (NdFeB) magnetmi, a to najmä v prípade nutnosti separovať drobné kovové častice z práškových či horšie priepustných materiálov.

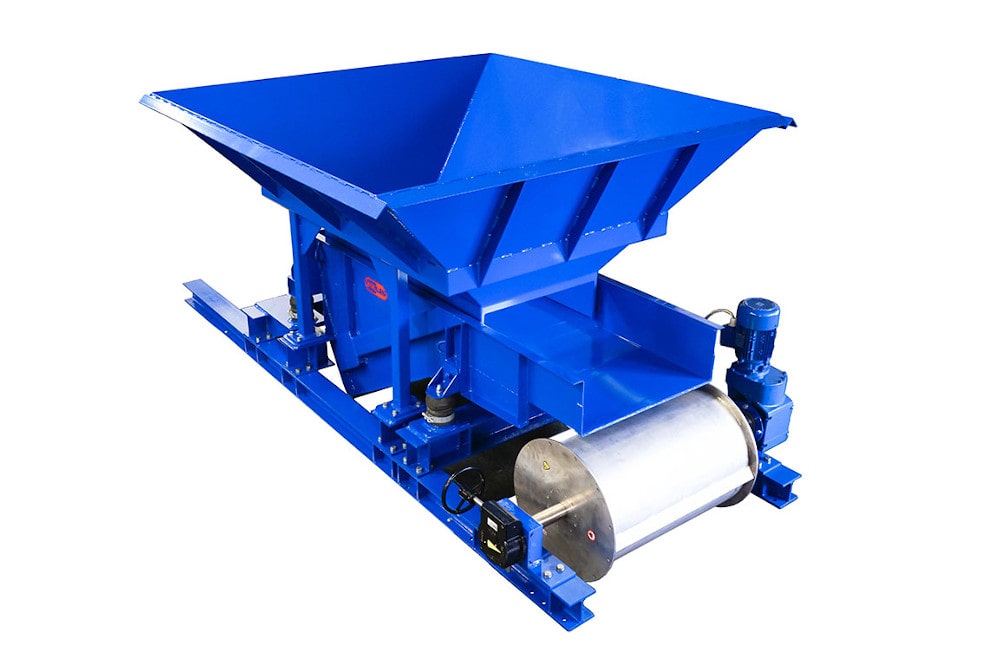

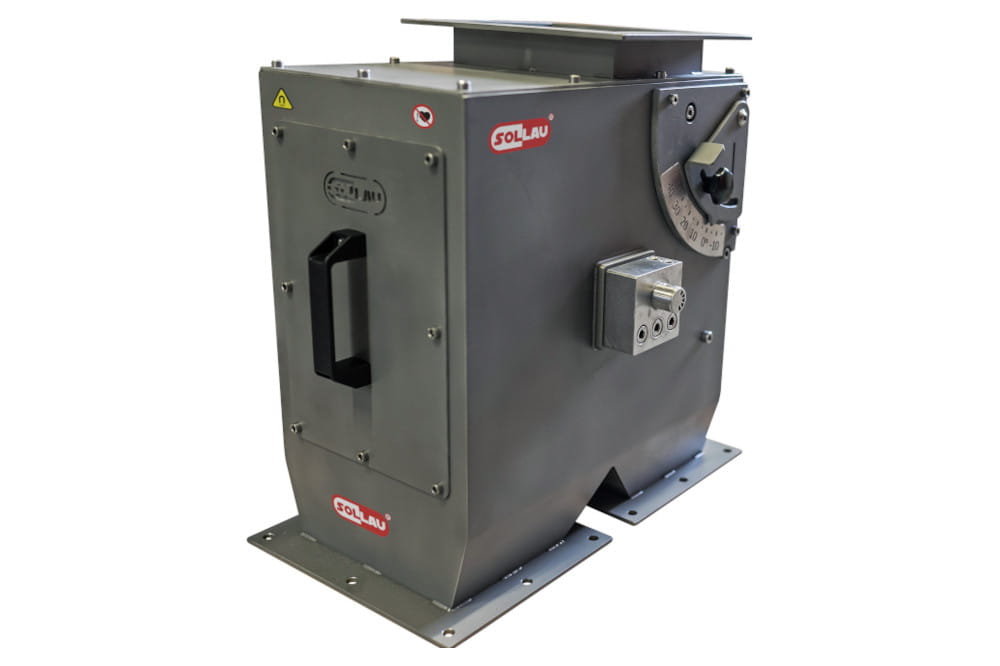

Na požiadanie môže byť skriňová konštrukcia vybavená aj prírubou na pripojenie k odsávaciemu systému zákazníka (na odsávanie oddelených nečistôt).

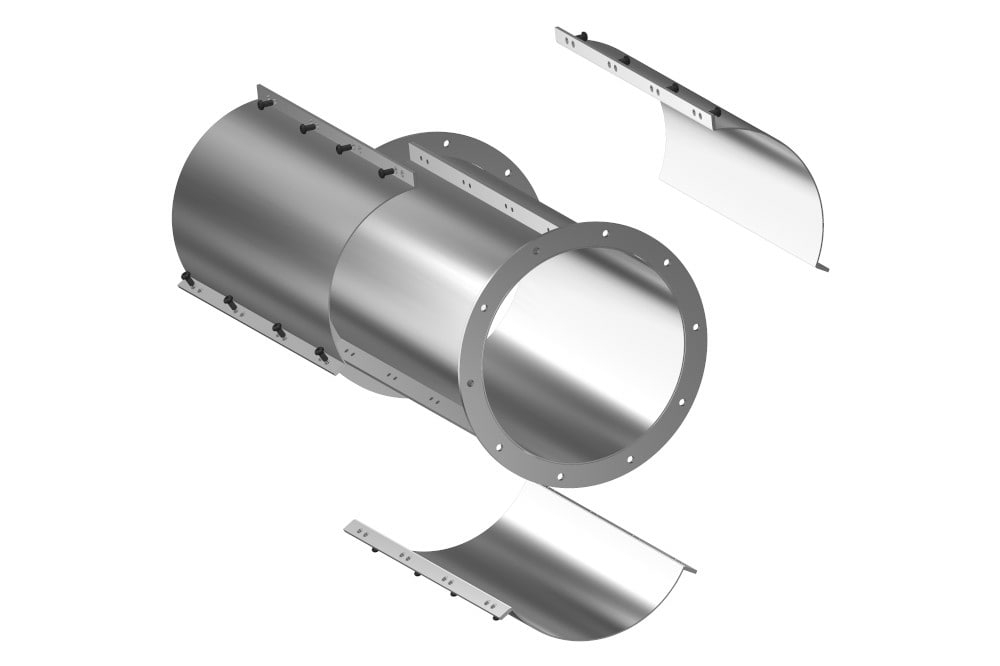

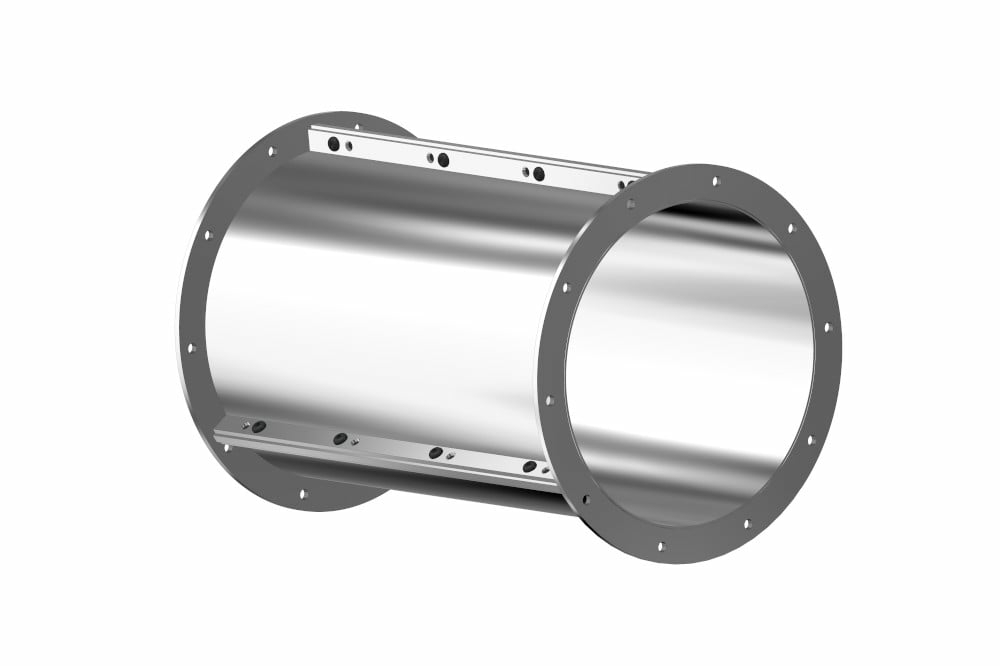

Možnosť výmeny krycieho plášťa
Pri separácii abrazívnych materiálov môže dochádzať k poškodeniu krycieho plášťa bubna, preto sme jeho konštrukciu upravili tak, aby ste si mohli tento krycí plášť svojpomocne vymeniť.
Tým sa výrazne predĺži životnosť bubna aj celého zariadenia.
Naše magnetické bubny generujú hlboké a silné magnetické pole, takže majú vysokú účinnosť separácie, aj keď je bubon vybavený týmito dodatočnými krycími segmentmi.
Magnetický bubon je skonštruovaný tak, že táto výmena sa vykonáva cez kontrolný otvor v skrini bubna, takže odpadá nutnosť demontovať celý bubon.
Stačí postupne meniť jednotlivé krycie segmenty – je to naozaj jednoduché!
Ak požadujete bubon s možnosťou výmeny krycieho plášťa, potrebujeme to vedieť vopred, aby sme tomu prispôsobili konštrukciu bubna.
Kryt bubna môžeme vyrobiť aj z odolnej mangánovej ocele, čo niekoľkonásobne predĺži životnosť krytu aj v tých najnáročnejších podmienkach.
Meranie sily magnetického separátora
Každý separátor dôkladne testujeme a meriame jeho výkon. Vieme, že pre našich zákazníkov je dôležité poznať výkon magnetu v rôznych vzdialenostiach od dopravného pásu, preto uvádzame hodnoty magnetickej indukcie nielen na magnetickom jadre, ale aj vo vzdialenosti 0 – 400 mm (merané po 50 mm) od pásu separátora.
Meranie vykonávame tak, aby čo najvernejšie zodpovedalo reálnym podmienkam. Magnetickú indukciu nemeriame iba na magnetickom jadre (ako to robia niektorí výrobcovia, ktorí tak umelo zvyšujú hodnotu magnetickej indukcie), ale aj na plášti bubna, t. j. na mieste, kde dochádza ku kontaktu so separovaným materiálom, čo je pre zákazníka dôležitá informácia.

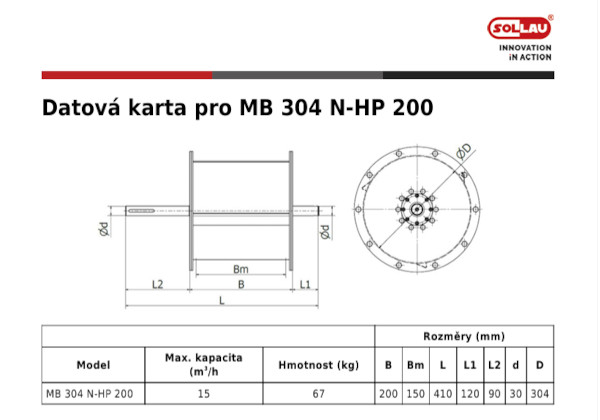

Namerané hodnoty pre konkrétny typ separátora nájdete v opise modelového radu.
Ku každému separátoru dodávame testovací protokol s nameranými hodnotami magnetickej indukcie.
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5
MB 154
- magnetický bubon MB s priemerom 154 mm
- bubon s feritovými magnetmi (axiálny) MB F – magnetická indukcia na jadre 1 600 G, magnetická indukcia na plášti 1 100 G
- bubon s neodýmovými magnetmi (axiálny) MB N – magnetická indukcia na jadre 5 220 G, magnetická indukcia na plášti 3 400 G
- záruka 5 rokov

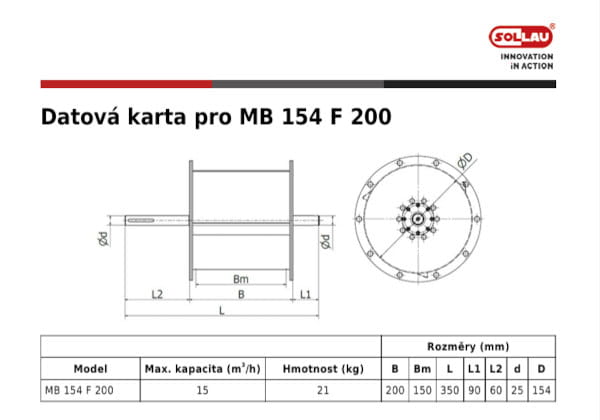

Feritová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 154 F 200 | 15 | 150 | Ferit | zobraziť PDF |
MB 154 F 300 | 20 | 250 | Ferit | zobraziť PDF |
MB 154 F 400 | 25 | 350 | Ferit | zobraziť PDF |
MB 154 F 500 | 30 | 450 | Ferit | zobraziť PDF |
MB 154 F 600 | 35 | 550 | Ferit | zobraziť PDF |
MB 154 F 700 | 40 | 650 | Ferit | zobraziť PDF |
MB 154 F 800 | 45 | 750 | Ferit | zobraziť PDF |
MB 154 F 900 | 50 | 850 | Ferit | zobraziť PDF |
MB 154 F 1000 | 60 | 950 | Ferit | zobraziť PDF |

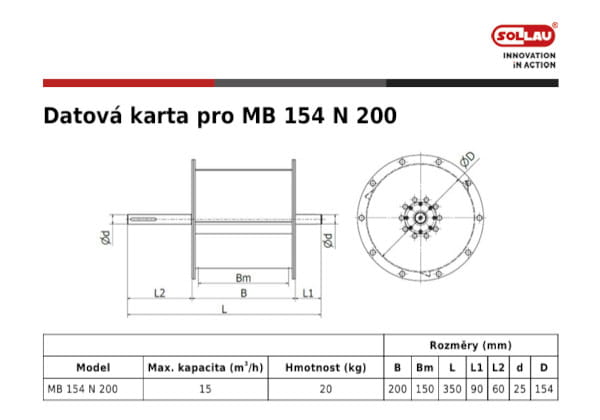

Neodýmová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 154 N 200 | 15 | 150 | Neodym | zobraziť PDF |
MB 154 N 300 | 20 | 250 | Neodym | zobraziť PDF |
MB 154 N 400 | 25 | 350 | Neodym | zobraziť PDF |
MB 154 N 500 | 30 | 450 | Neodym | zobraziť PDF |
MB 154 N 600 | 35 | 550 | Neodym | zobraziť PDF |
MB 154 N 700 | 40 | 650 | Neodym | zobraziť PDF |
MB 154 N 800 | 45 | 750 | Neodym | zobraziť PDF |
MB 154 N 900 | 50 | 850 | Neodym | zobraziť PDF |
MB 154 N 1000 | 60 | 950 | Neodym | zobraziť PDF |
MB 204
- magnetický bubon MB s priemerom 204 mm
- bubon s feritovými magnetmi (axiálny) MB F – magnetická indukcia na jadre 2 800 G, magnetická indukcia na plášti 1 400 G
- bubon s neodýmovými magnetmi (axiálny) MB N – magnetická indukcia na jadre 5 400 G, magnetická indukcia na plášti 3 800 G
- záruka 5 rokov
Feritová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta | MB 204 F 200 | 20 | 150 | Ferit | zobraziť PDF |
---|---|---|---|---|
MB 204 F 300 | 25 | 250 | Ferit | zobraziť PDF |
MB 204 F 400 | 30 | 350 | Ferit | zobraziť PDF |
MB 204 F 500 | 35 | 450 | Ferit | zobraziť PDF |
MB 204 F 600 | 40 | 550 | Ferit | zobraziť PDF |
MB 204 F 700 | 45 | 650 | Ferit | zobraziť PDF |
MB 204 F 800 | 50 | 750 | Ferit | zobraziť PDF |
MB 204 F 900 | 60 | 850 | Ferit | zobraziť PDF |
MB 204 F 1000 | 75 | 950 | Ferit | zobraziť PDF |
Neodýmová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 204 N 200 | 20 | 150 | Neodym | zobraziť PDF |
MB 204 N 300 | 25 | 250 | Neodym | zobraziť PDF |
MB 204 N 400 | 30 | 350 | Neodym | zobraziť PDF |
MB 204 N 500 | 35 | 450 | Neodym | zobraziť PDF |
MB 204 N 600 | 40 | 550 | Neodym | zobraziť PDF |
MB 204 N 700 | 45 | 650 | Neodym | zobraziť PDF |
MB 204 N 800 | 50 | 750 | Neodym | zobraziť PDF |
MB 204 N 900 | 60 | 850 | Neodym | zobraziť PDF |
MB 204 N 1000 | 75 | 950 | Neodym | zobraziť PDF |
MB 304
- magnetický bubon MB s priemerom 304 mm
- bubon s feritovými magnetmi (axiálny) MB F – magnetická indukcia na jadre 2 800 G, magnetická indukcia na plášti 1 500 G
- bubon s neodýmovými magnetmi (axiálny) MB N – magnetická indukcia na jadre 6 000 G, magnetická indukcia na plášti 3 800 G
- záruka 5 rokov
Feritová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 304 F 200 | 15 | 150 | Ferit | zobraziť PDF |
MB 304 F 300 | 25 | 250 | Ferit | zobraziť PDF |
MB 304 F 400 | 35 | 350 | Ferit | zobraziť PDF |
MB 304 F 500 | 45 | 450 | Ferit | zobraziť PDF |
MB 304 F 600 | 55 | 550 | Ferit | zobraziť PDF |
MB 304 F 700 | 65 | 650 | Ferit | zobraziť PDF |
MB 304 F 800 | 75 | 750 | Ferit | zobraziť PDF |
MB 304 F 900 | 85 | 850 | Ferit | zobraziť PDF |
MB 304 F 1000 | 95 | 950 | Ferit | zobraziť PDF |
Neodýmová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 304 N 200 | 15 | 150 | Neodym | zobraziť PDF |
MB 304 N 300 | 25 | 250 | Neodym | zobraziť PDF |
MB 304 N 400 | 35 | 350 | Neodym | zobraziť PDF |
MB 304 N 500 | 45 | 450 | Neodym | zobraziť PDF |
MB 304 N 600 | 55 | 550 | Neodym | zobraziť PDF |
MB 304 N 700 | 65 | 650 | Neodym | zobraziť PDF |
MB 304 N 800 | 75 | 750 | Neodym | zobraziť PDF |
MB 304 N 900 | 85 | 850 | Neodym | zobraziť PDF |
MB 304 N 1000 | 95 | 950 | Neodym | zobraziť PDF |
Niektoré výrobky z tohto modelového radu sú k dispozícii na okamžitý odber. Sortiment magnetických separátorov na sklade neustále rozširujeme, aby sme vám ich mohli okamžite dodať. O aktuálnej dostupnosti sa informujte u nášho obchodníka.

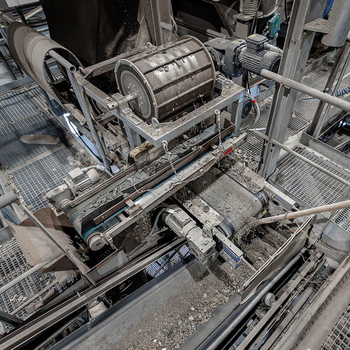

MB 406
- magnetický bubon MB s priemerom 406 mm
- bubon s feritovými magnetmi (axiálny) MB F – magnetická indukcia na jadre 2 800 G, magnetická indukcia na plášti 1 500 G
- bubon s neodýmovými magnetmi (axiálny) MB N – magnetická indukcia na jadre 6 000 G, magnetická indukcia na plášti 3 500 G
- záruka 5 rokov
Feritová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 406 F 200 | 25 | 150 | Ferit | zobraziť PDF |
MB 406 F 300 | 35 | 250 | Ferit | zobraziť PDF |
MB 406 F 400 | 45 | 350 | Ferit | zobraziť PDF |
MB 406 F 500 | 55 | 450 | Ferit | zobraziť PDF |
MB 406 F 600 | 65 | 550 | Ferit | zobraziť PDF |
MB 406 F 700 | 75 | 650 | Ferit | zobraziť PDF |
MB 406 F 800 | 90 | 750 | Ferit | zobraziť PDF |
MB 406 F 900 | 120 | 850 | Ferit | zobraziť PDF |
MB 406 F 1000 | 140 | 950 | Ferit | zobraziť PDF |
Niektoré výrobky z tohto modelového radu sú k dispozícii na okamžitý odber. Sortiment magnetických separátorov na sklade neustále rozširujeme, aby sme vám ich mohli okamžite dodať. O aktuálnej dostupnosti sa informujte u nášho obchodníka.
Neodýmová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 406 N 200 | 25 | 150 | Neodym | zobraziť PDF |
MB 406 N 300 | 35 | 250 | Neodym | zobraziť PDF |
MB 406 N 400 | 45 | 350 | Neodym | zobraziť PDF |
MB 406 N 500 | 55 | 450 | Neodym | zobraziť PDF |
MB 406 N 600 | 65 | 550 | Neodym | zobraziť PDF |
MB 406 N 700 | 75 | 650 | Neodym | zobraziť PDF |
MB 406 N 800 | 90 | 750 | Neodym | zobraziť PDF |
MB 406 N 900 | 120 | 850 | Neodym | zobrazit pDF |
MB 406 N 1000 | 140 | 950 | Neodym | zobraziť PDF |

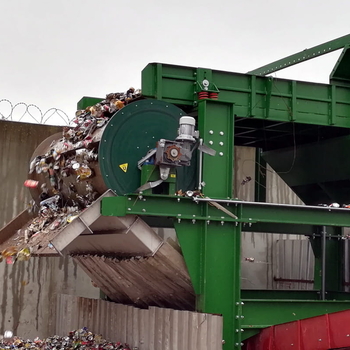

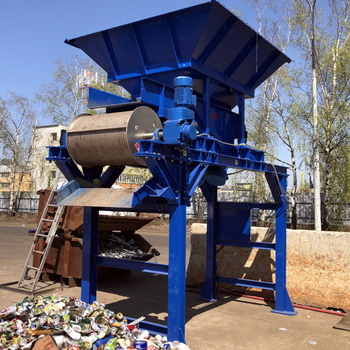

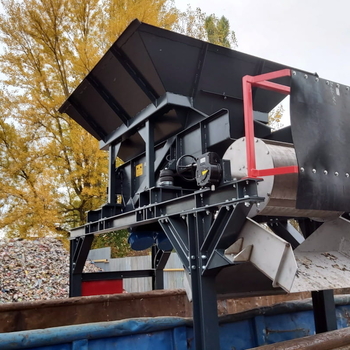

MB 506
- magnetický bubon MB s priemerom 506 mm
- bubon s feritovými magnetmi (axiálny) MB F – magnetická indukcia na jadre 2 800 G, magnetická indukcia na plášti 1 500 G
- bubon s neodýmovými magnetmi (axiálny) MB N – magnetická indukcia na jadre 6 000 G, magnetická indukcia na plášti 3 400 G
- záruka 5 rokov
Feritová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 506 F 200 | 30 | 150 | Ferit | zobraziť PDF |
MB 506 F 300 | 45 | 250 | Ferit | zobraziť PDF |
MB 506 F 400 | 55 | 350 | Ferit | zobraziť PDF |
MB 506 F 500 | 70 | 450 | Ferit | zobraziť PDF |
MB 506 F 600 | 85 | 550 | Ferit | zobraziť PDF |
MB 506 F 700 | 105 | 650 | Ferit | zobraziť PDF |
MB 506 F 800 | 125 | 750 | Ferit | zobraziť PDF |
MB 506 F 900 | 145 | 850 | Ferit | zobraziť PDF |
MB 506 F 1000 | 180 | 950 | Ferit | zobraziť PDF |
Neodýmová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 506 N 200 | 30 | 150 | Neodym | zobraziť PDF |
MB 506 N 300 | 45 | 250 | Neodym | zobraziť PDF |
MB 506 N 400 | 55 | 350 | Neodym | zobraziť PDF |
MB 506 N 500 | 70 | 450 | Neodym | zobraziť PDF |
MB 506 N 600 | 85 | 550 | Neodym | zobraziť PDF |
MB 506 N 700 | 105 | 650 | Neodym | zobraziť PDF |
MB 506 N 800 | 125 | 750 | Neodym | zobraziť PDF |
MB 506 N 900 | 145 | 850 | Neodym | zobraziť PDF |
MB 506 N 1000 | 180 | 950 | Neodym | zobraziť PDF |
MB 609
- magnetický bubon MB s priemerom 609 mm
- bubon s feritovými magnetmi (axiálny) MB F – magnetická indukcia na jadre 2 800 G, magnetická indukcia na plášti 1 500 G
- bubon s neodýmovými magnetmi (axiálny) MB N – magnetická indukcia na jadre 6 000 G, magnetická indukcia na plášti 3 300 G
- záruka 5 rokov
Feritová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 609 F 300 | 55 | 250 | Ferit | zobraziť PDF |
MB 609 F 400 | 70 | 350 | Ferit | zobraziť PDF |
MB 609 F 500 | 85 | 450 | Ferit | zobraziť PDF |
MB 609 F 600 | 100 | 550 | Ferit | zobraziť PDF |
MB 609 F 700 | 150 | 650 | Ferit | zobraziť PDF |
MB 609 F 800 | 190 | 750 | Ferit | zobraziť PDF |
MB 609 F 900 | 205 | 850 | Ferit | zobraziť PDF |
MB 609 F 1000 | 220 | 950 | Ferit | zobraziť PDF |
Neodýmová verzia
Výrobok | Max. kapacita (m3/h) | Pracovná šírka (mm) | Typ magnetu | Dátová karta |
---|---|---|---|---|
MB 609 N 300 | 55 | 250 | Neodym | zobraziť PDF |
MB 609 N 400 | 70 | 350 | Neodym | zobraziť PDF |
MB 609 N 500 | 85 | 450 | Neodym | zobraziť PDF |
MB 609 N 600 | 100 | 550 | Neodym | zobraziť PDF |
MB 609 N 700 | 150 | 650 | Neodym | zobraziť PDF |
MB 609 N 800 | 190 | 750 | Neodym | zobraziť PDF |
MB 609 N 900 | 205 | 850 | Neodym | zobraziť PDF |
MB 609 N 1000 | 220 | 950 | Neodym | zobraziť PDF |
ú>
ú>
V akých priemyselných odvetviach sa uplatní magnetické bubny?
Magnetické bubny nachádzajú uplatnenie najmä v oblasti recyklácie a spracovania odpadov, v drevospracujúcom, potravinárskom a plastikárskom priemysle, pri ťažbe a spracovaní nerastov, pri výrobe priemyselnej keramiky, skla a pod.
Recyklácia a spracovanie odpadu

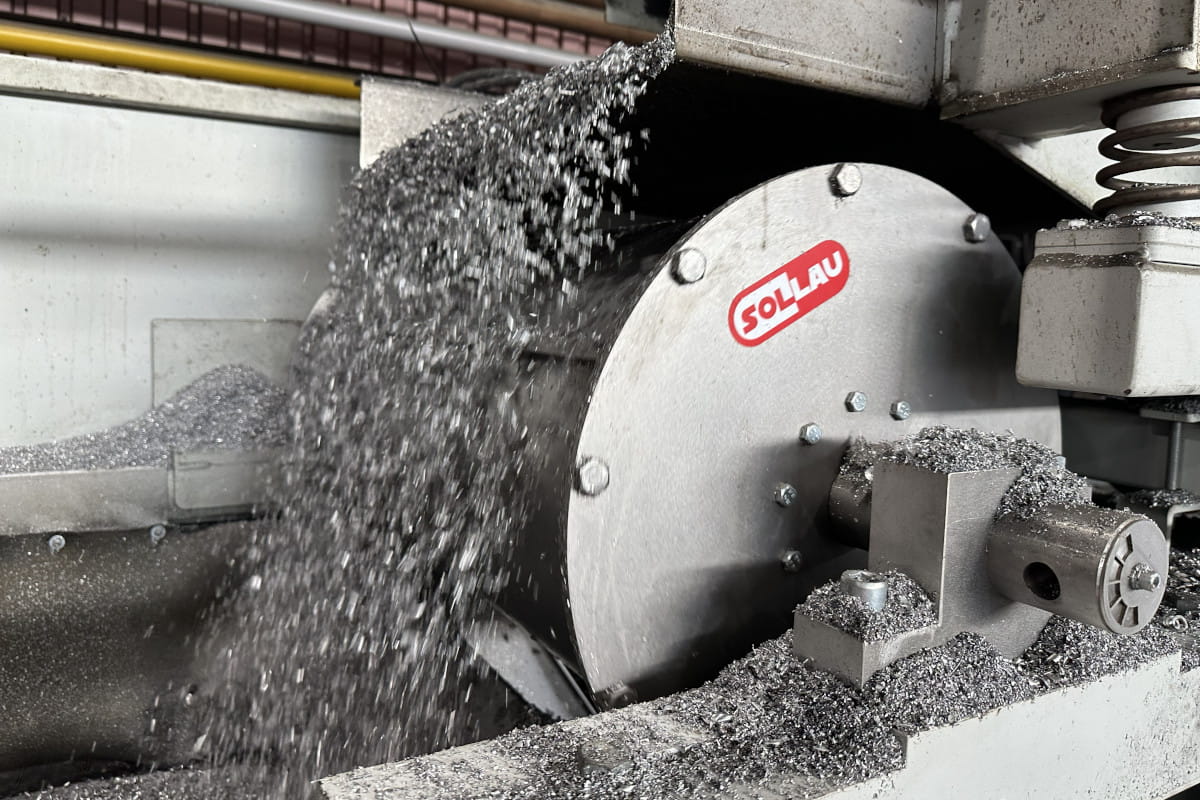

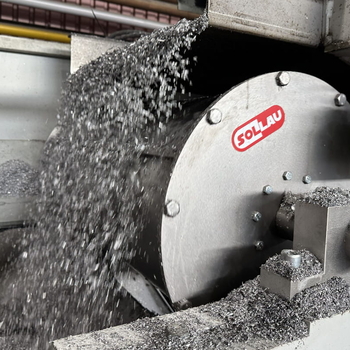

Strojársky a zlievárenský priemysel
Papierenský priemysel
Výroba a spracovanie tabaku
Výroba porcelánu a keramiky
Banský priemysel, kameňolomy
Cementárne a vápenky
Chemický priemysel, náterové hmoty
Automobilový priemysel
Výroba plastov a gumárenský priemysel
Tepelné elektrárne
Spracovanie a recyklácia dreva
