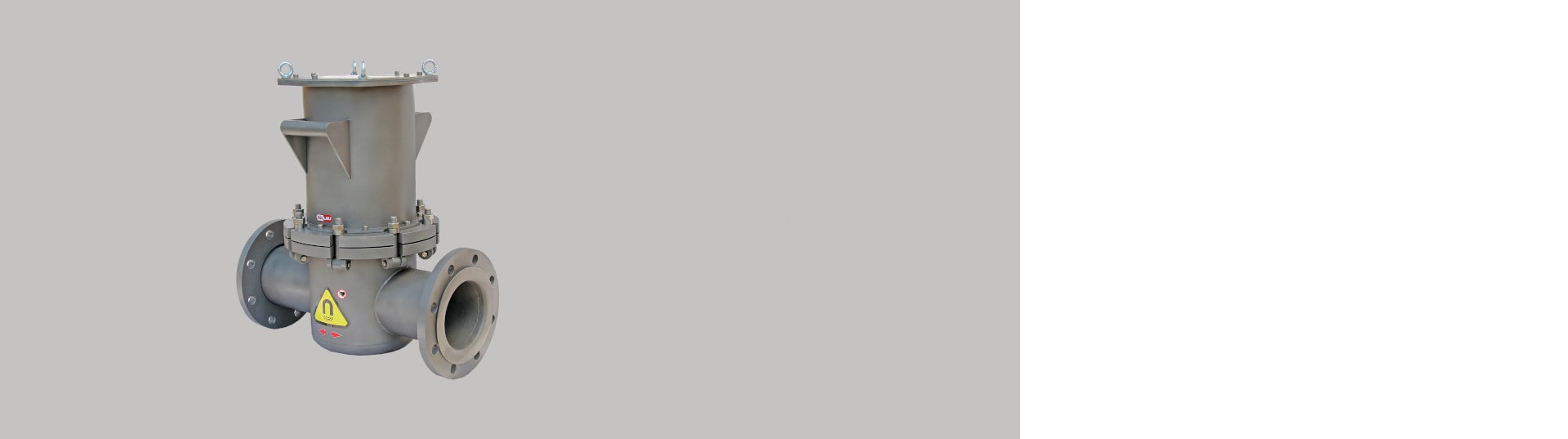

Prietokové magnetické separátory na separáciu čierneho prachu (black powder) MSP-BP
Magnetický separátor MSP-BP sa používa na separáciu jemných feromagnetických častíc (najmä sulfidu a oxidu železa, všeobecne označovaných ako čierny prach) z potrubných systémov na prepravu ropných alebo plynných produktov.
Hlavné prínosy použitia separátora MSP-BP
- ochrana drahého výrobného zariadenia (čerpadlá, meradlá, klapky, ventily)
- zníženie opotrebenia prepravného potrubia čiernym prachom
- výrazné zvýšenie kvality ropného, plynného alebo chemického produktu
- zníženie nákladov na filtráciu (= v porovnaní s jednorazovými filtrami je magnetický separátor z hľadiska prevádzky beznákladový)
- zníženie počtu čistiacich cyklov (= pokles nákladov na obsluhu)
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!

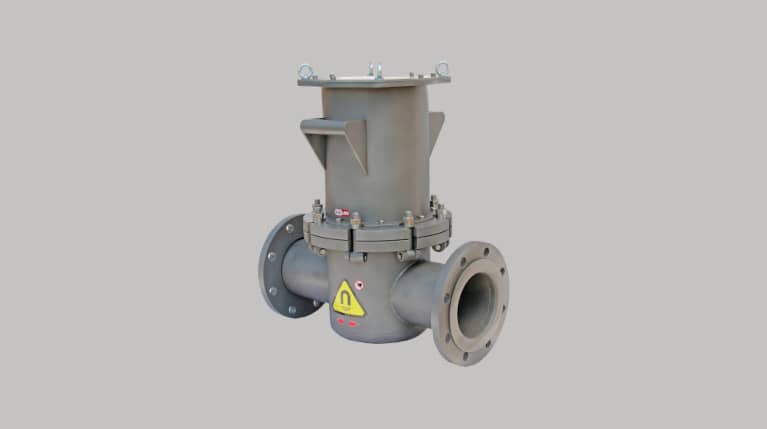

Konštrukcia tlakového separátora MSP-BP
Základom tohto magnetického roštového separátora s ručným čistením je sústava magnetických trubíc v plášti z nehrdzavejúcej ocele. Vďaka dômyselnému prietokovému labyrintu a veľmi silným permanentným magnetom dokáže zachytiť aj tie najmenšie kovové nečistoty a zaistiť veľmi vysokú úroveň separácie. Počas procesu separácie sa zachytené magnetické častice držia na zadnej strane trubíc z nehrdzavejúcej ocele s magnetickými jadrami, a preto nielenže neblokujú tok čisteného materiálu, ale sú chránené aj pred nežiaducim spláchnutím prúdom čistenej hmoty.
Hlavné výhody separátora MSP-BP
Tradičné metódy používané na zachytávanie čierneho prachu zahŕňajú použitie cyklónov, jednorazových papierových, sklolaminátových alebo polymérových filtrov. V porovnaní s týmito technológiami je magnetický separátor MSP-BP:
- výrazne účinnejší – extrémne silné neodýmové magnety zachytia aj častice s veľkosťou 1 mikrón, ktoré by cyklóny či bežné jednorazové filtre nedokázali zachytiť
- má výrazne vyššiu kapacitu – bežné jednorazové filtre sa veľmi rýchlo zanesú
- redukuje prestoje súvisiace s časovo náročnou výmenou jednorazových filtrov
- má rýchlu návratnosť (zatiaľ čo náklady na jednorazové filtre sa nikdy nevrátia)
- spolu s magnetickými kontaminantmi zachytí aj nemagnetické kontaminanty (napr. asfaltén, parafín, glykol), pretože počas potrubnej prepravy sa oba typy kontaminantov zhlukujú do väčších celkov (pomer zachytených kontaminantov býva aj 25 : 75, t. j. väčšina kontaminantov zachytených magnetickým separátorom je prekvapivo nemagnetická!)
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5
Čierny prach je súhrnné označenie pre jemné feromagnetické častice – najmä sulfid a oxid železa – vznikajúce koróziou a opotrebovaním v potrubných systémoch na prepravu ropných a plynných produktov. Jeho prítomnosť spôsobuje opotrebovanie čerpadiel, meradiel, klapiek a ventilov, znižuje kvalitu prepravovaných produktov a zvyšuje náklady na filtráciu a údržbu.
Základ separátora MSP-BP tvorí sústava magnetických trubíc v nerezovom opláštení. Prepracovaný prietokový labyrint zabezpečuje maximálny kontakt média s trubicami, vďaka čomu sú zachytené aj najjemnejšie feromagnetické nečistoty – od veľkosti 1 mikrónu. Zachytené častice sa držia na zadných častiach nerezových trubíc, neblokujú prietok a sú chránené pred strhnutím prúdiacim médiom. Separátor je osadený neodymovými magnetmi s indukciou až 18 700 G.
Neodymové magnety zachytia aj častice o veľkosti 1 mikrónu, ktoré cyklóny ani bežné jednorazové filtre zachytiť nedokážu. Kapacita separátora MSP-BP je navyše výrazne vyššia – štandardné jednorazové filtre sa zanášajú veľmi rýchlo, zatiaľ čo MSP-BP je možné opakovane čistiť bez nutnosti výmeny. Tým sa eliminujú prestoje spojené s výmenou filtrov a náklady na ich nákup a ekologickú likvidáciu. Návratnosť investície do MSP-BP je tak výrazne rýchlejšia.
Áno. Pri prietoku potrubными systémami sa magnetické aj nemagnetické kontaminanty (asfaltény, parafín, glykol) navzájom zhlukovajú do väčších celkov. Separátor MSP-BP vďaka tomu zachytí oba typy kontaminantov spoločne. Pomer zachytených kontaminantov pritom môže dosahovať hodnoty 25 : 75 – teda väčšina zachytených látok je prekvapivo nemagnetická.
Separátor MSP-BP nachádzame pri nakládke a vykládke ropných produktov v prístavných termináloch, na vstupoch surovín do tovární na výrobu LPG, v ropných rafinériách, na morských ťažobných plošinách, u výrobcov plynu, na letiskách, v chemických továrňach a elektrárňach a na kontrolných a meracích bodoch diaľkových potrubí na prepravu plynu a ropy.
Separátor MSP-BP je konštruovaný s ručným čistením. Po prerušení prietoku sa vyberie telo separátora, magnetické jadrá sa presunú do hornej polohy a zachytené feromagnetické nečistoty samovoľne odpadnú z povrchu nerezových trubíc. Trubice je možné v prípade potreby doplnkovo opláchnuť. Separátor je vyrábaný na mieru s ohľadom na konkrétne podmienky potrubného systému.
Separátor MSP-BP je vyrábaný v súlade s oprávnením na zváranie tlakových zariadení podľa PED 2014/68/EU, s certifikátom podľa EN-ISO 3834-2, EN 1090-2, EN 13480-1 až 5 a EN 13445-1 až 5. Zadarmo vykonáme testy vášho materiálu na separátore do troch dní – overte si tak, že zariadenie splní vaše požiadavky ešte pred rozhodnutím o nákupe.
V akých priemyselných odvetviach sa uplatní separátor MSP-BP?
Magnetický separátor MSP-BP sa používa najmä na zníženie obsahu nežiaducich kontaminantov (čierny prach, oter z prepravných systémov atď.) pri nakladaní a vykladaní ropných produktov v prístavných termináloch, pri vstupe surovín do tovární na výrobu LPG, v ropných rafinériách a na morských ťažobných plošinách, u výrobcov plynu, na letiskách, v chemických továrňach a elektrárňach, na kontrolných a meracích bodoch diaľkových potrubí na prepravu plynu a ropných produktov atď.
