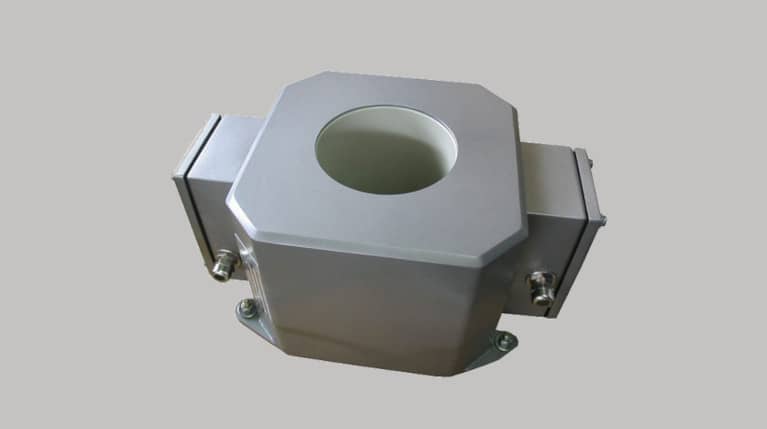

Prepadový detektor kovov METRON 05 CR
Jednoduchý prepadový detektor kovov METRON 05 CR slúži na detekciu kovových častíc v sypkých materiáloch dopravovaných potrubím.
Detektor METRON 05 CR je vďaka svojej nízkej výške a kompaktným rozmerom ľahko integrovateľný do existujúceho potrubia.
METRON 05 CR spĺňa požadované štandardy detekcie, zároveň má však nízku cenu. Štandardne ho dodávame pre potrubia s priemerom 35 – 600 mm.
Tento detektor má výkonnú riadiacu jednotku AMD 05 s radom pokročilých funkcií, ako sú automatické nastavenie produktu, automatická kalibrácia alebo digitálna filtrácia systému. Jednotka má päťriadkový LCD displej a ovláda sa pomocou 4 ergonomických tlačidiel. Jej ovládanie je jednoduché a intuitívne. Riadiaca jednotka je nainštalovaná na ráme detektora, možno ju však umiestniť aj mimo detektora.
Hlavné výhody prepadového detektora kovov
- Detektor kovu s okrúhlym otvorom na inštaláciu do prepravných potrubí. Deteguje všetky voľné kovové častice aj častice vo forme inklúzií vo finálnom výrobku.
- Vysoká citlivosť aj v náročných priemyselných prostrediach.
- Používateľsky prívetivá a spoľahlivá technológia, overená dlhoročným používaním.
- Používa sa buď na kontrolu kvality spracovávaného produktu, alebo ako ochrana nadväzujúcich strojov.
- Individuálne riešenie na báze snímacej trubice a prídržného rámu.
Prepadový detektor kovov METRON 05 CR je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Konformný – z hľadiska dizajnu a správy dát
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory METRON 05 CR môžeme dodať so širokou dodatočnou výbavou:
- Výstražné zariadenie – maják, bzučiak
- Vizuálne označenie kontaminantov – farebné označenie
- Vyraďovanie kontaminantov – vyraďovacia klapka, trojcestný guľový ventil
- Plastové senzorové trubice – s prechodom, s lievikom, s prírubami
- mesuSET – ovládanie detektora prostredníctvom laptopu
- mesuNET – možnosť vzdialeného prístupu k zariadeniu
- Testovacie etalóny
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Konštrukcia na použitie vo výbušnom prostredí
- Farebné vyhotovenie podľa požiadaviek
- Konštrukcia na použitie pri vysokých teplotách
- Verzia Alutron – žiadne falošné signály spôsobené metalizovanou fóliou – Patent č. 4342826

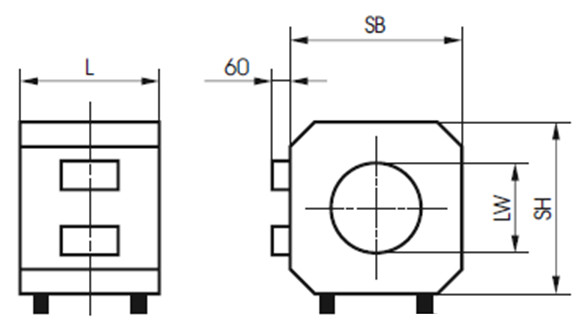

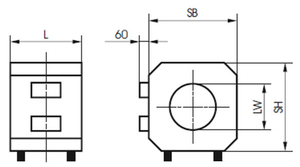

Rozmery
| LW: Priemer apertúry (mm) | SB = SH: Šírka detektora (mm) | L: Dĺžka detektora (mm) |
|---|---|---|
| 35 | 150 | 125 |
| 45 | 150 | 125 |
| 55 | 150 | 125 |
| 70 | 150 | 125 |
| 85 | 200 | 150 |
| 100 | 200 | 150 |
| 115 | 250 | 150 |
| 130 | 250 | 150 |
| 150 | 250 | 200 |
| 170 | 300 | 200 |
| 210 | 350 | 250 |
| 235 | 400 | 300 |
| 265 | 450 | 300 |
| 300 | 500 | 350 |
| 335 | 550 | 400 |
| 380 | 600 | 450 |
| 430 | 650 | 500 |
| 470 | 700 | 500 |
| 525 | 750 | 600 |
| 600 | 850 | 700 |
Môžeme dodať prepadový detektor kovov aj s inou výškou, priemerom apertúry či rámom tak, aby vyhovoval vašim požiadavkám.
Požiadame vás o špecifikáciu požadovaných úprav a pripravíme cenovú ponuku presne pre vašu prevádzku.
Metal free (bezkovová) zóna – MFZ
Na správne fungovanie detektora kovov je nevyhnutné, aby sa v bezprostrednej blízkosti apertúry detektora nenachádzali nepohyblivé (napr. konštrukcia dopravníka, kryt dopravníka) ani pohyblivé kovy (napr. valčeky dopravníka). Preto sa pre každý detektor definuje MFZ, ktorá by nemala obsahovať pohyblivé ani nepohyblivé kovy. Apertúra detektora kovov má byť umiestnená v strede metal free zóny. Dodržiavaním MFZ pri inštalácii detektora predídete falošným signálom a falošnému vyradeniu výrobkov a prispejete k správnemu fungovaniu detektora.
Kontaktujte nás – MFZ pre pohyblivé aj nepohyblivé kovy vám pomôžeme vypočítať.

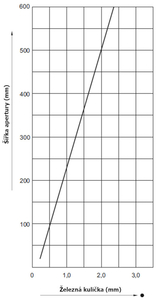

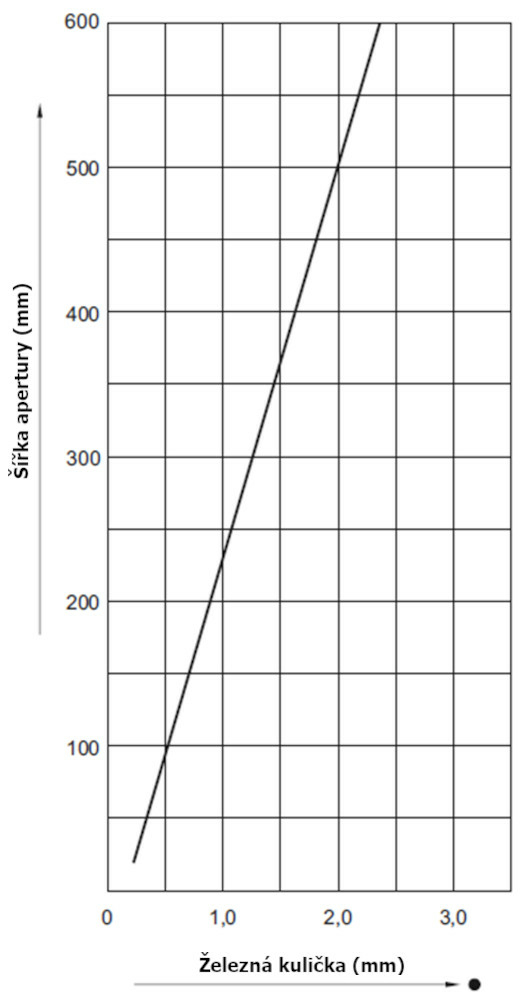

Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú priemer apertúry (čím je menší, tým je citlivosť detektora vyššia), rýchlosť materiálu, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame vám materiál otestovať. Tieto testy robíme bezplatne. Kontaktujte nás, dohodneme sa na vykonaní testov a na zaslaní vzoriek vášho materiálu.
Riadiaca jednotka AMD 05
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka so širokou škálou funkcií (uvádzame len niektoré z nich):
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Digitálna filtrácia signálu na maximálnu stabilitu v náročných podmienkach
- Monitorovanie optimálneho fungovania systému
- Dotykové ovládanie – moderný dizajn
- Jednoduché intuitívne ovládanie 4 tlačidlami – zásadné pre obsluhu detektora
- Päťriadkový LCD displej
- Možnosť uložiť do pamäte nastavenia až 500 produktov
- Možnosť vzdialeného pripojenia – diagnostika, zmena parametrov, aktualizácia SW
Rozsah dodávky
Súčasťou dodávky detektorov METRON 05 CR je:
- Detekčná hlava
- Riadiaca jednotka
- Pripojovacie káble
- Inštalačný hardvér
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 50 W
- Stupeň krytia: IP 654
- Min. prevádzková teplota: - 10 °C
- Max. prevádzková teplota: + 50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Rýchlosť materiálu, pri ktorej dokáže spoľahlivo detegovať kovy: 0,05 – 1,5 m/s
- Napájací kábel: 1,8 m so zástrčkou
Prepadové detektory kovov pre samospád sú špecializované zariadenia určené na kontrolu sypných a voľne tečúcich materiálov, ktoré prechádzajú potrubím alebo kanálom vplyvom gravitácie. Inštalujú sa do výrobných liniek potravinárskeho, farmaceutického alebo chemického priemyslu, kde zabezpečujú detekciu a automatické vyradenie kovových nečistôt ešte pred ďalším spracovaním alebo balením produktu.
Ponúkame šesť modelov prepadových detektorov kovov pre potravinárstvo: Prepadový detektor kovov METRON 07 PowerLine, Prepadový detektor kovov METRON 07 FlatLine, Prepadový detektor kovov QUICKTRON 07 RH HyQ Clean, Prepadový detektor kovov QUICKTRON 05 A, Detektor kovov METRON 05 CR a Detektor kovov PHARMATRON 07 HQ. Každý model je navrhnutý pre špecifické aplikácie a líši sa citlivosťou, prevedením a riadiacou jednotkou.
Citlivosť detektorov závisí od konkrétneho modelu a priemeru otvoru. Napríklad Prepadový detektor kovov METRON 07 PowerLine dosahuje citlivosť až 0,4 mm pre železné kovy (Fe), 0,5 mm pre neželezné kovy (NFe) a 1,5 mm pre nehrdzavejúcu oceľ (SS). Prepadový detektor kovov QUICKTRON 07 RH HyQ Clean detekuje Fe od 0,5 mm, NFe od 0,6 mm a SS od 1,5 mm. Presné hodnoty vždy závisia od priemeru otvoru detektora a vlastností kontrolovaného produktu.
Metal free zóna (MFZ) je ochranný priestor okolo detektora, kde nesmú byť umiestnené žiadne kovové konštrukcie, aby nedochádzalo k rušeniu detekcie. U modelov Prepadový detektor kovov METRON 07 PowerLine a Prepadový detektor kovov METRON 07 FlatLine Metal free zóna nie je vyžadovaná vďaka špeciálnej konštrukčnej koncepcii, čo výrazne zjednodušuje montáž a šetrí priestor vo výrobnej linke. Modely Prepadový detektor kovov QUICKTRON 05 A a Detektor kovov METRON 05 CR Metal free zónu vyžadujú.
Prepadový detektor kovov pracuje na princípe elektromagnetickej indukcie. Materiál voľne padá gravitáciou cez detekčnú hlavu, ktorá generuje elektromagnetické pole. Ak materiál obsahuje kovovú nečistotu, spôsobí zmenu tohto poľa, ktorú prístroj okamžite zaznamená. Riadiaca jednotka potom aktivuje automatický vyhadzovač, ktorý kontaminovaný produkt odstráni z výrobného procesu.
Detektory sú vybavené dvoma typmi riadiacich jednotiek. Modely Prepadový detektor kovov QUICKTRON 07 RH HyQ Clean, Prepadový detektor kovov METRON 07 PowerLine, Prepadový detektor kovov METRON 07 FlatLine a Detektor kovov PHARMATRON 07 HQ využívajú jednotku AMD 07 s 5,7" farebným dotykovým displejom, Ethernetovým pripojením, vzdialeným prístupom mesuNET a pamäťou pre 500 produktov. Modely Prepadový detektor kovov QUICKTRON 05 A a Detektor kovov METRON 05 CR sú vybavené jednotkou AMD 05 s 5-riadkovým LCD displejom, 4 tlačidlami a pamäťou pre 500 produktov.
Áno, prepadové detektory kovov sú certifikované a konštruované pre potravinársky priemysel — spĺňajú hygienické požiadavky a sú vyrobené z materiálov vhodných pre styk s potravinami. Detektor kovov PHARMATRON 07 HQ je špeciálne určený pre farmaceutický priemysel s najvyššími nárokmi na hygienu a citlivosť detekcie. Všetky modely spĺňajú príslušné normy a predpisy platné v EÚ.
Poskytujeme komplexnú servisnú podporu zahŕňajúcu inštaláciu, uvedenie do prevádzky, zaškolenie obsluhy a pravidelnú kalibráciu. Na overenie správnej funkcie detektora sú k dispozícii testovacie vzorky (test pieces) umožňujúce pravidelnú kontrolu citlivosti. Zákazníci môžu využiť aj vzdialený prístup mesuNET na monitoring a správu detektorov prostredníctvom siete — dostupný u modelov s riadiacou jednotkou AMD 07.
