Skriňové roštové magnetické separátory MSS-MC

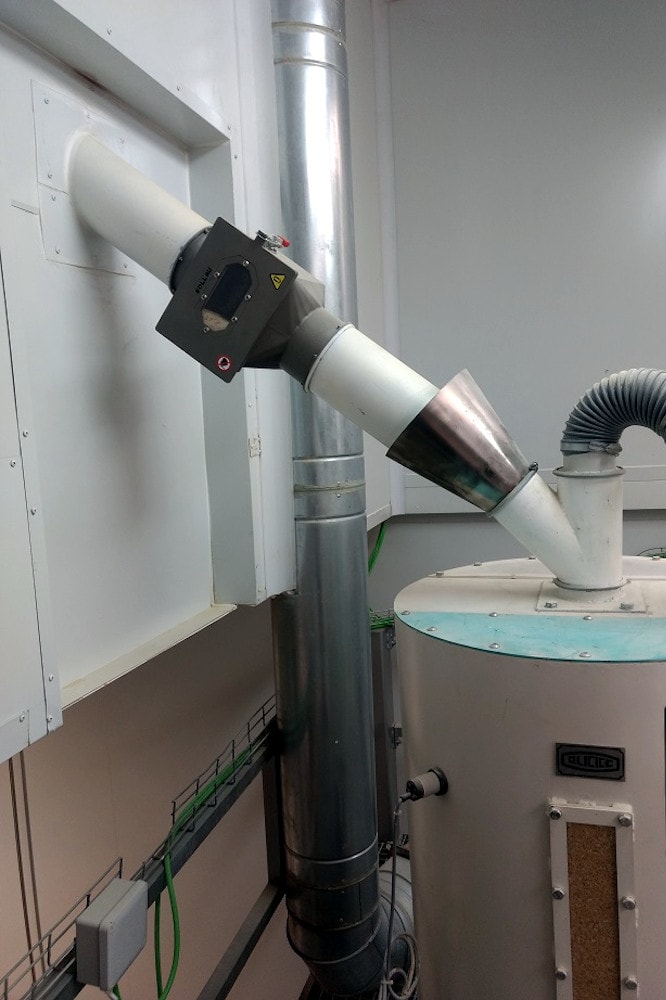

Magnetický skriňový separátor umožňuje jednoduché a rýchle oddelenie magnetických kovových nečistôt od čisteného produktu a chráni pred poškodením stroja a zariadenia, ktoré následne čistený materiál spracováva.
Prínosy použitia separátora
- materiál bez feromagnetických prímesí
- permanentná ochrana technologického zariadenia
- plynulá výrobná prevádzka

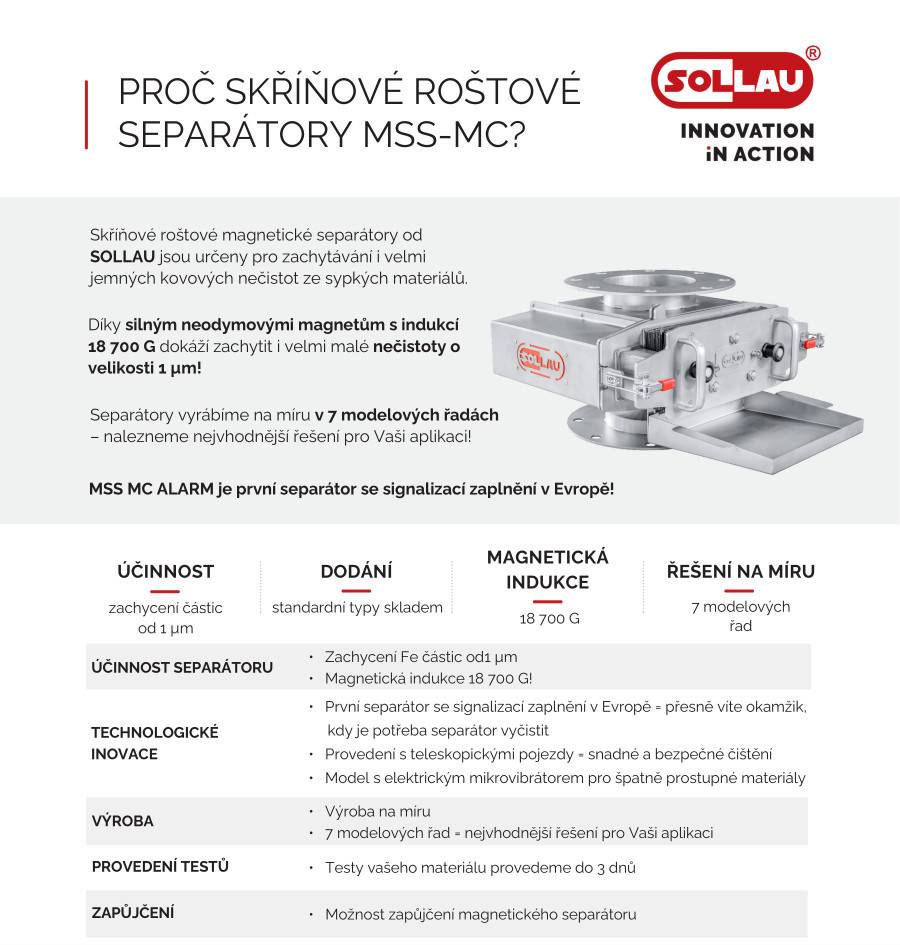

Prečo skriňové magnetické separátory od SOLLAU?
Stiahnuť PDF
(veľkosť 768 kB)
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!

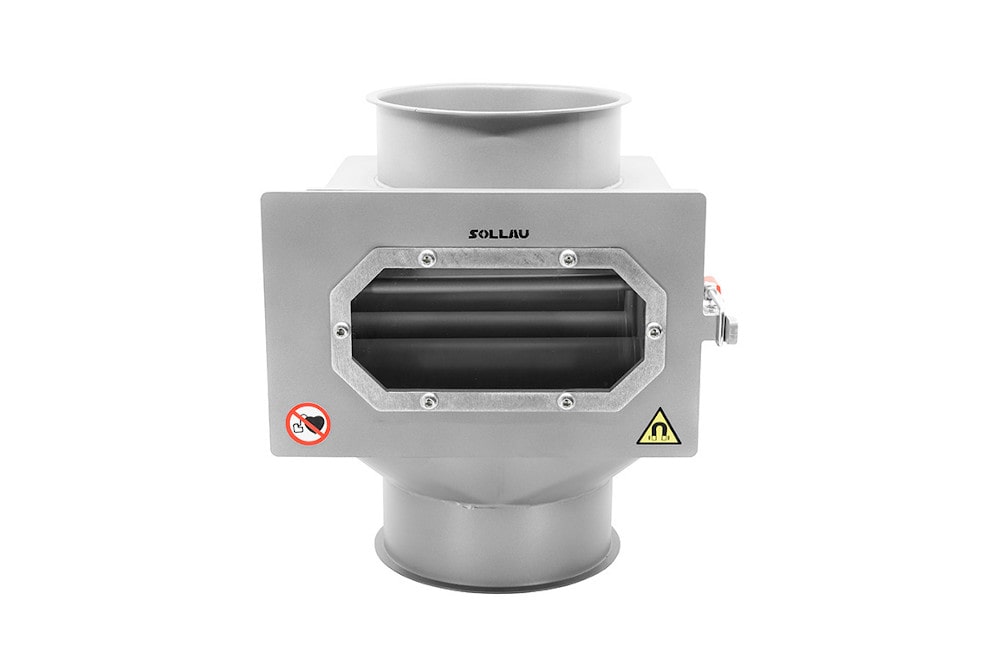

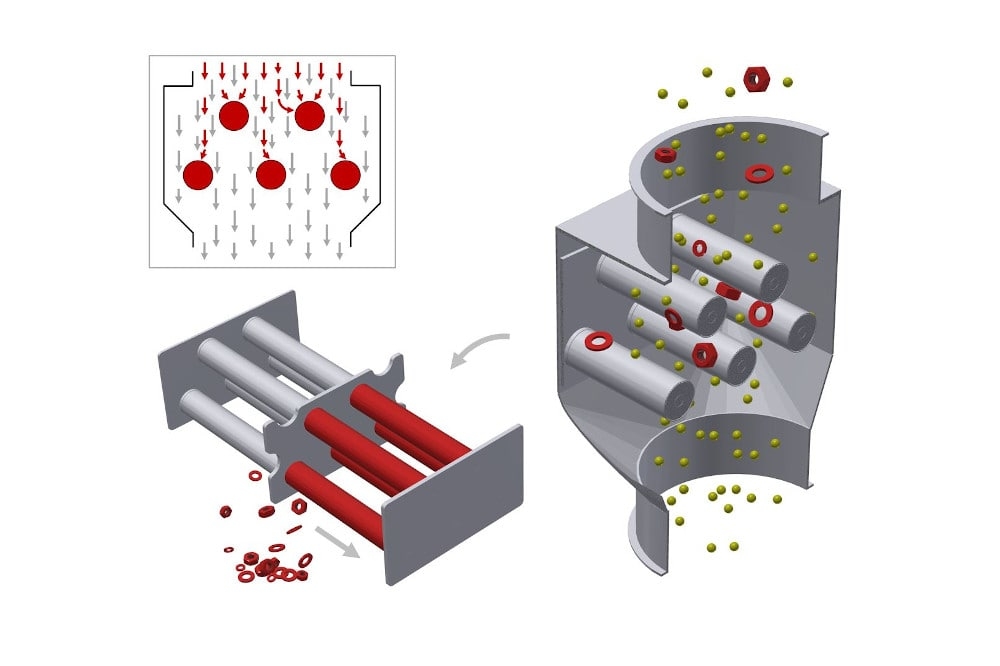

Konštrukcia skriňového roštového separátora

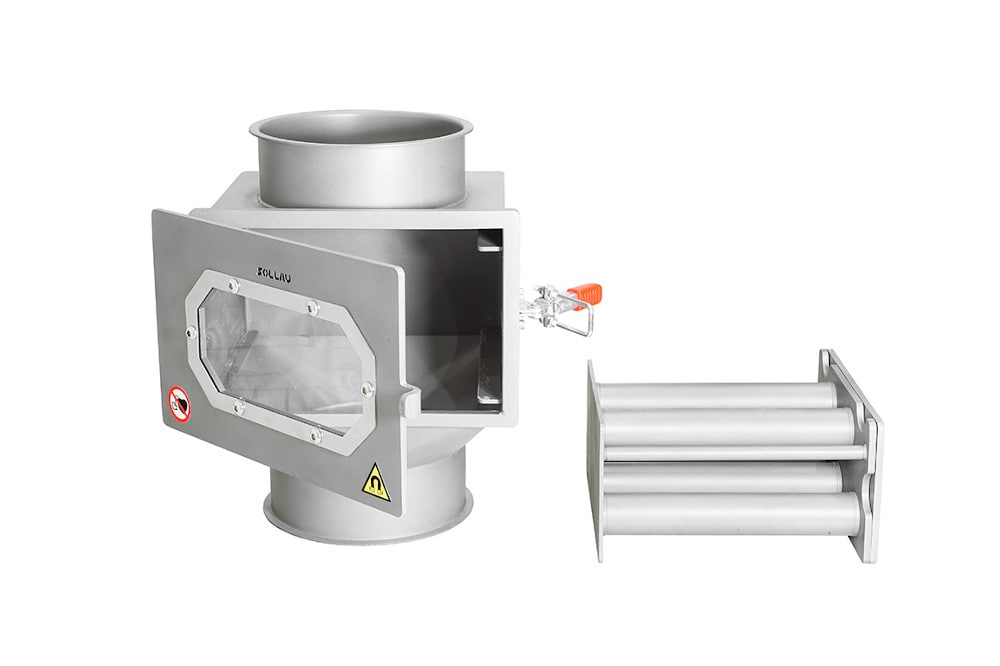

Základ magnetického skriňového separátora tvoria jeden alebo dva výsuvné magnetické rošty z nehrdzavejúcej ocele, ktorými prepadáva čistený práškový materiál. Veľmi silné magnetické pole, generované neodýmovými magnetmi vnútri trubíc roštov zachytáva feromagnetické častice na povrchu roštov. Ak sú v separátore dva rošty, nachádzajú sa jeden nad druhým, pričom horný rošt má o jednu trubicu menej ako dolný. Takto vytvorené magnetické sito je vo veľmi intenzívnom kontakte s prúdiacim materiálom, dokáže zachytiť aj tie najmenšie kovové nečistoty a zabezpečiť veľmi vysokú úroveň separácie.
Na aké potrubie sa separátor pripojí?
Na rýchle a jednoduché zabezpečenie aplikácia je skriňa separátora zakončená prírubami (štandardnými, prírubami typu Jacob či prírubami podľa vašich požiadaviek). Bežne vyrábame priemery 100, 150, 200, 250 a 300 mm, ale rozmerovo aj tvarovo sa dokážeme prispôsobiť vašim potrebám.
Skriňový magnetický separátor ponúkame v troch rôznych povrchových úpravách:
- pieskovanie (Ra 1,6 µm)
- vnútorné leštenie (Ra 0,14 µm)
- celoleštená verzia (Ra 0,14 µm)
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

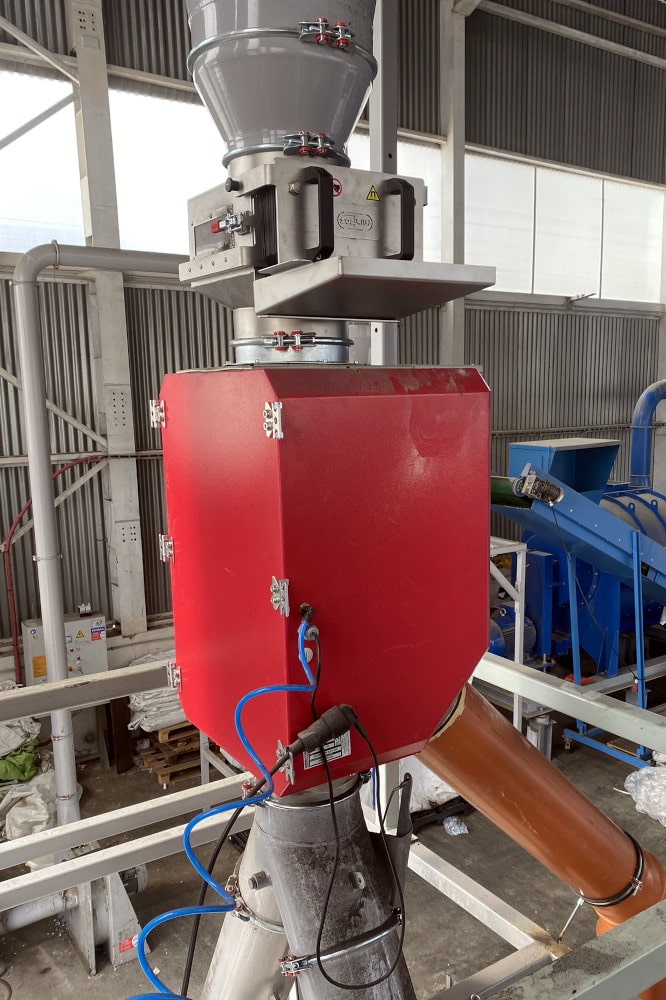

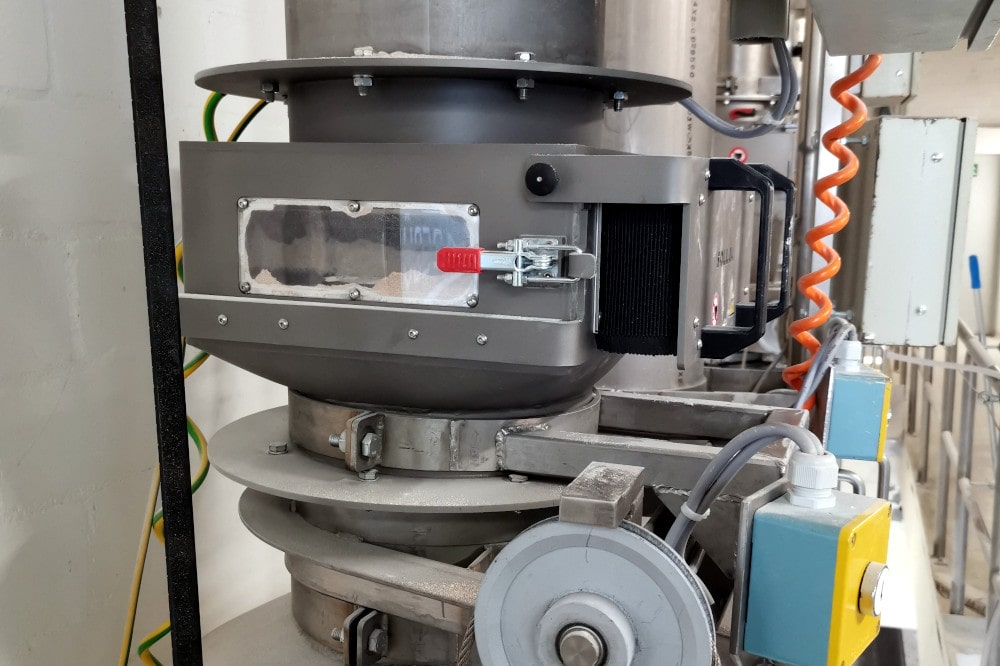

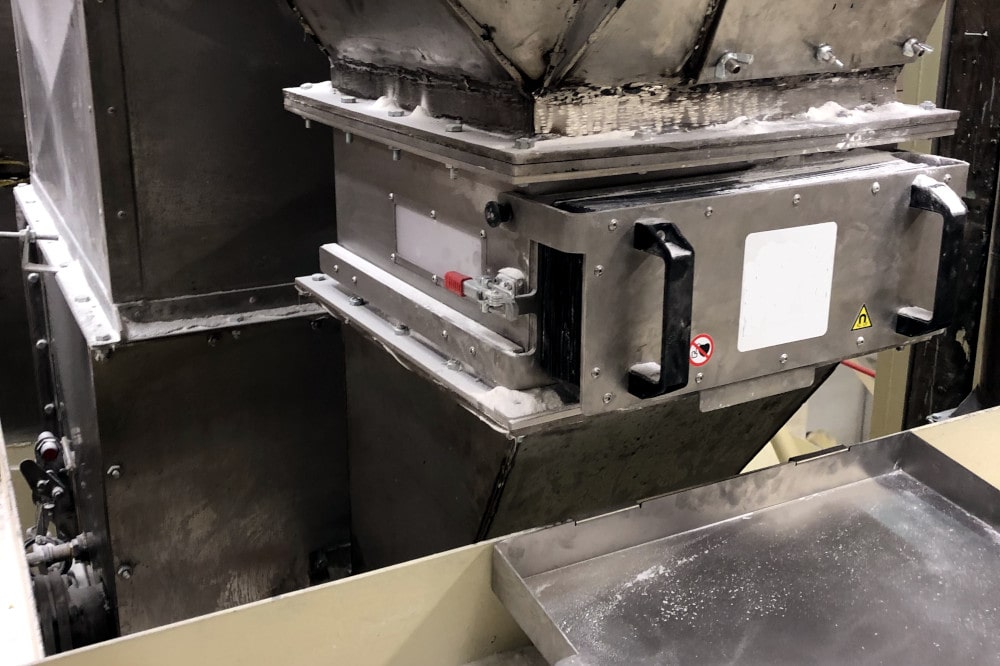

- dvojstupňová separácia
- ochranná manžeta magnetického jadra
- jednoduché, rýchle a bezpečné čistenie
- veľká variabilita pripojenia
- 18 700 G na jadre a 12 200 G na plášti

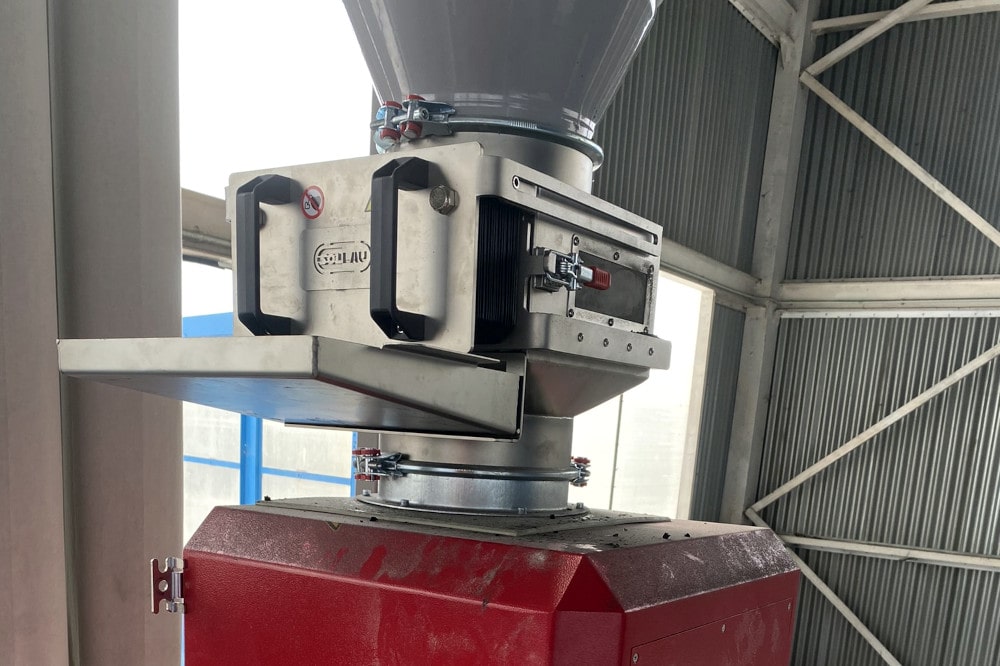

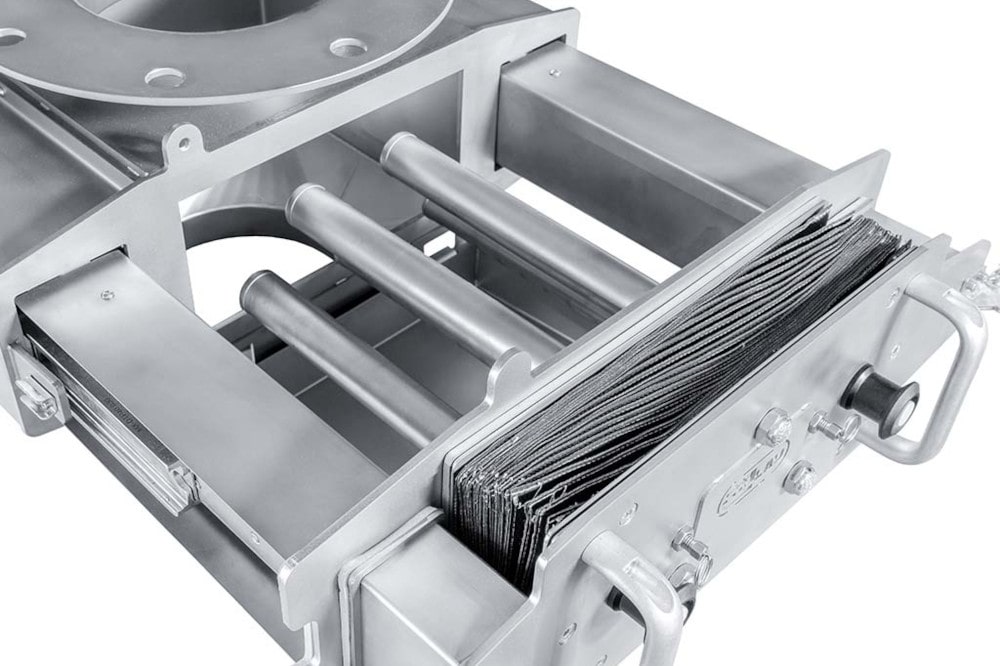

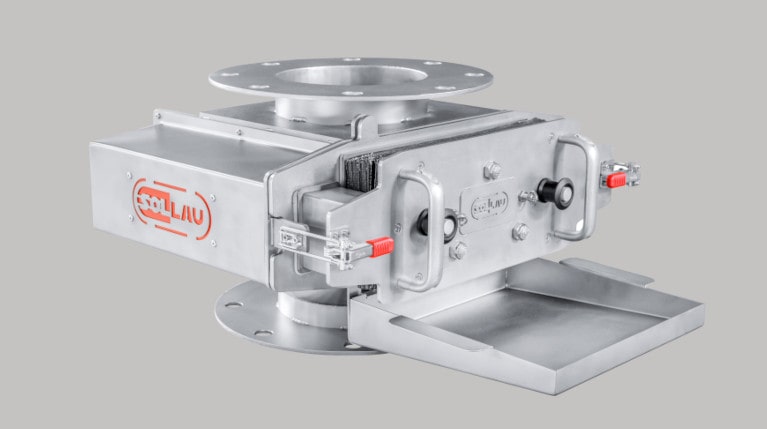

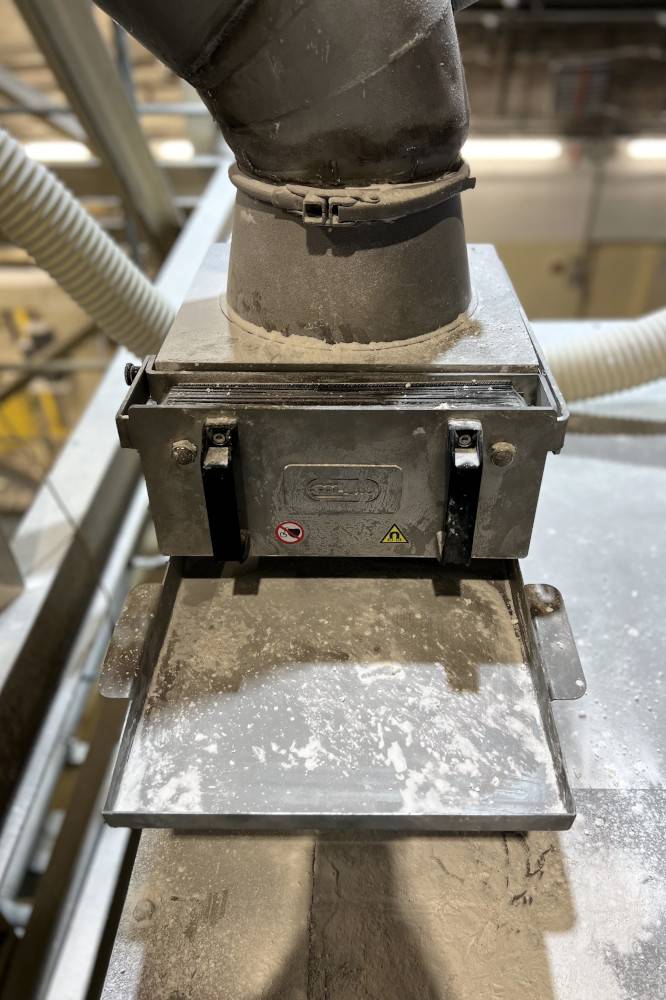

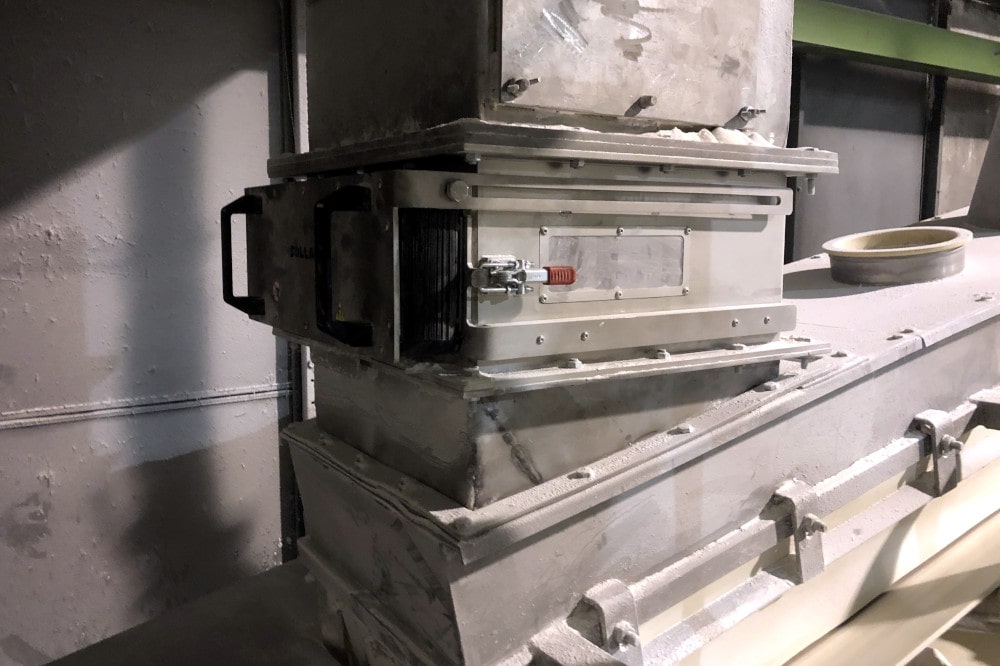

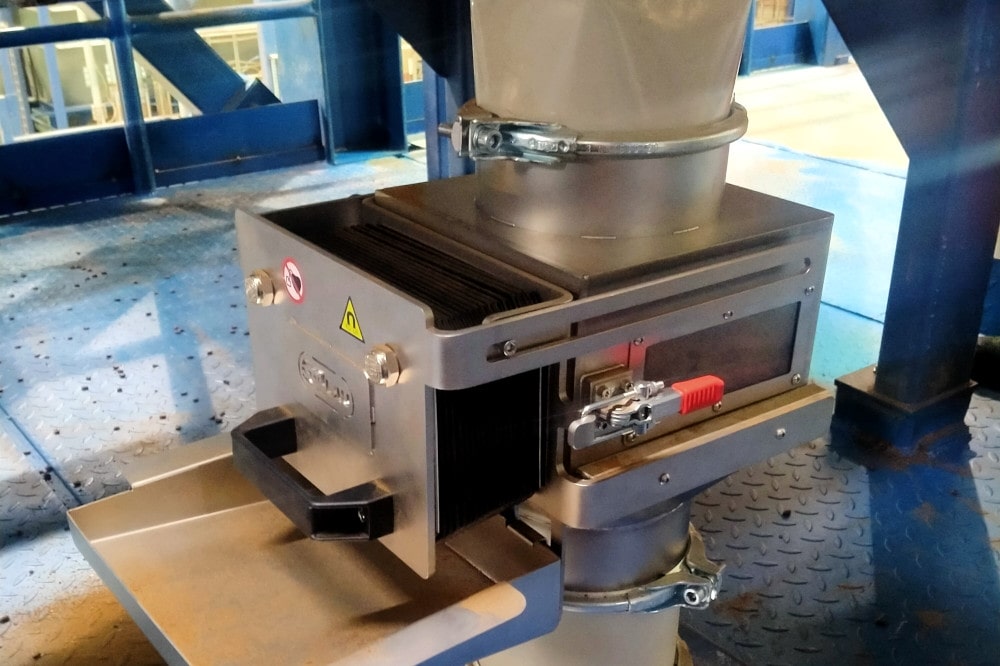

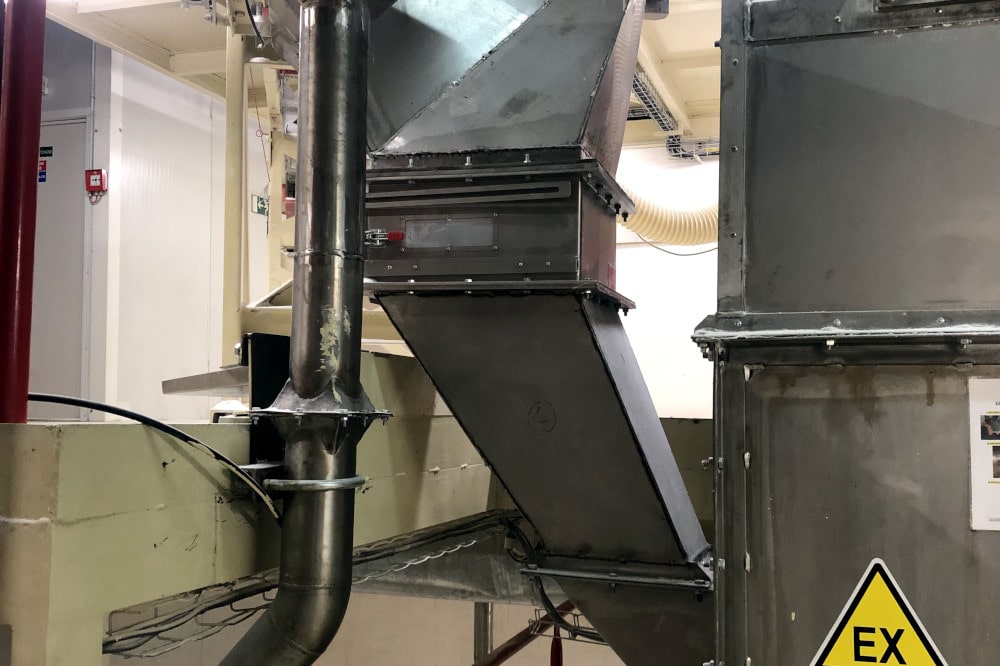

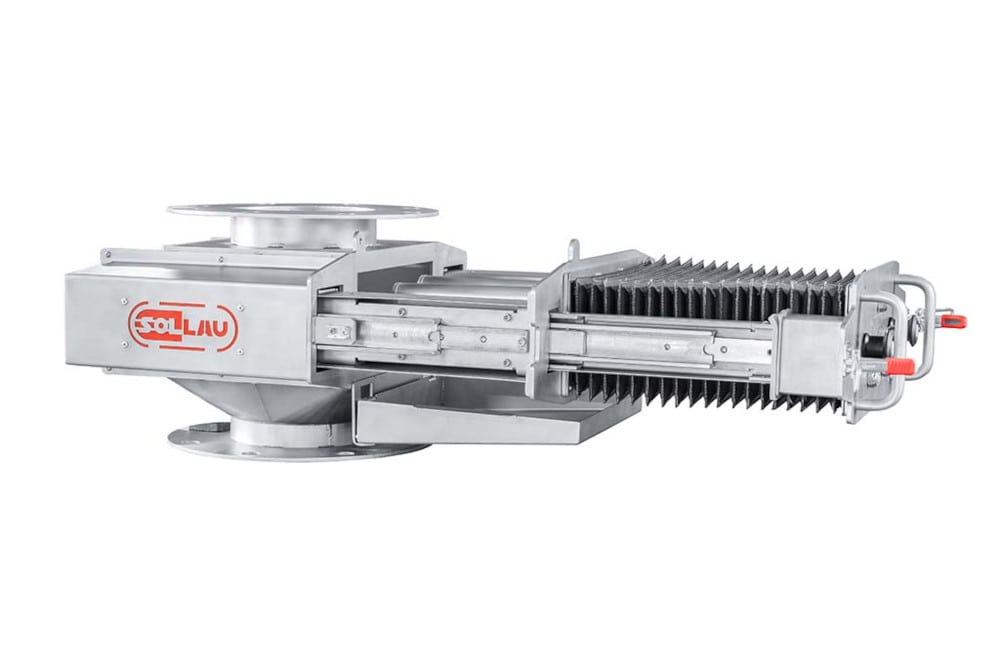

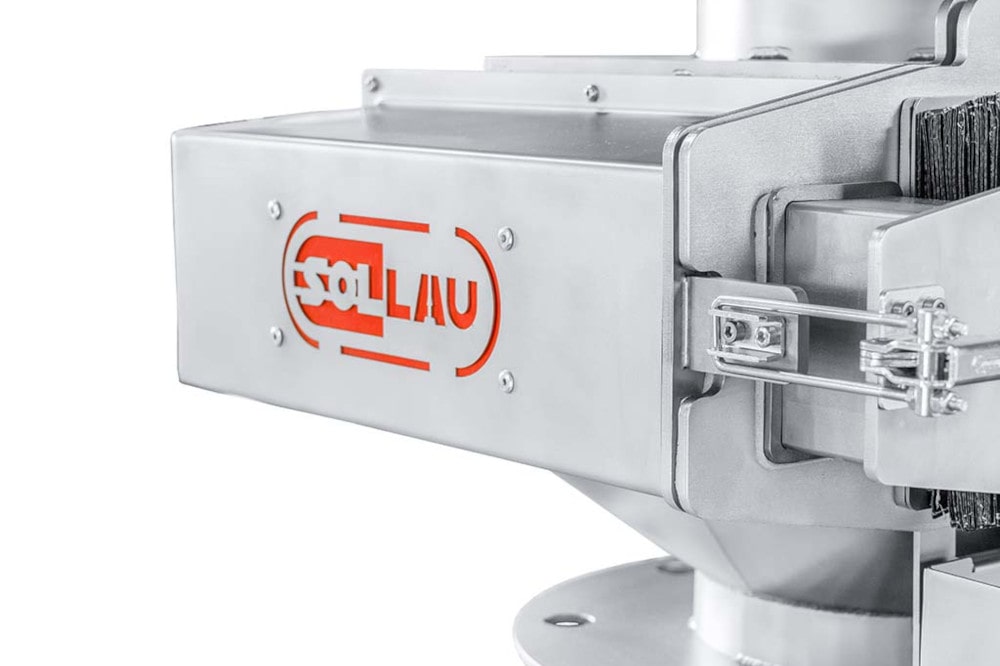

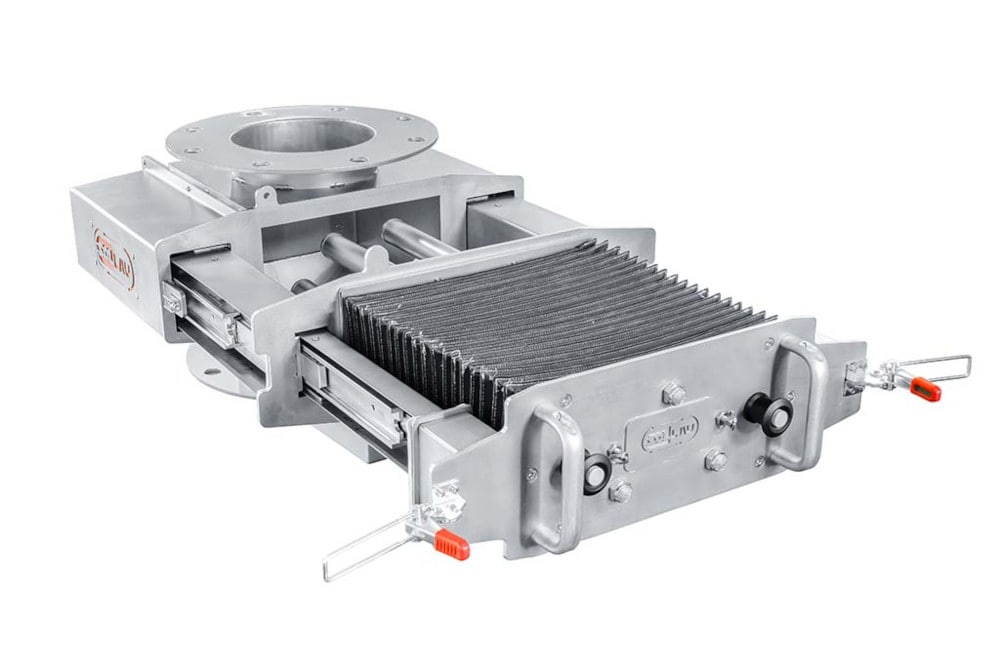

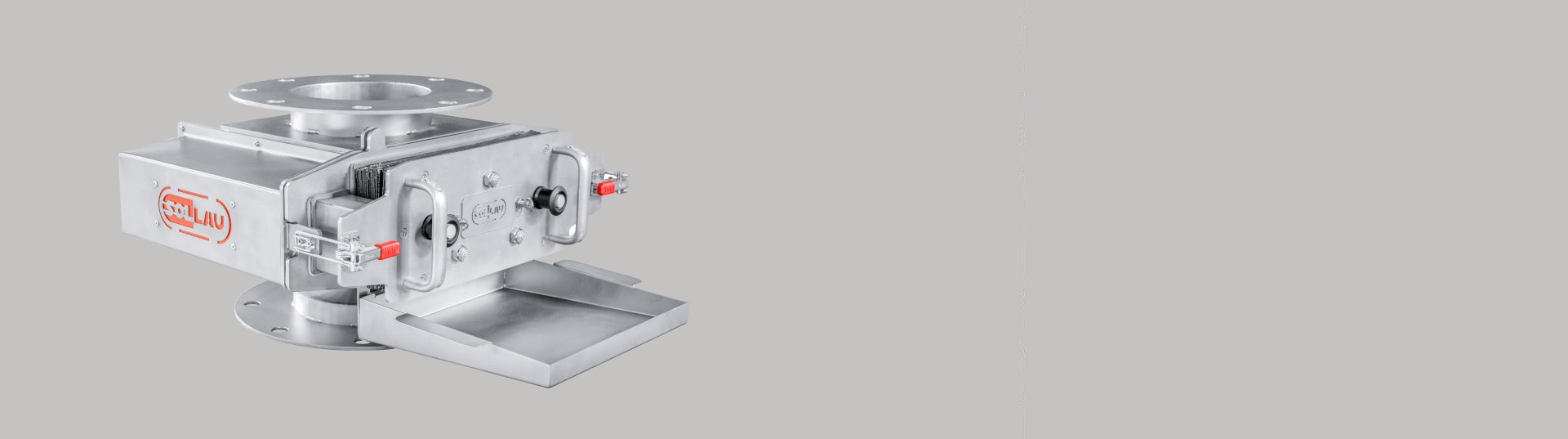

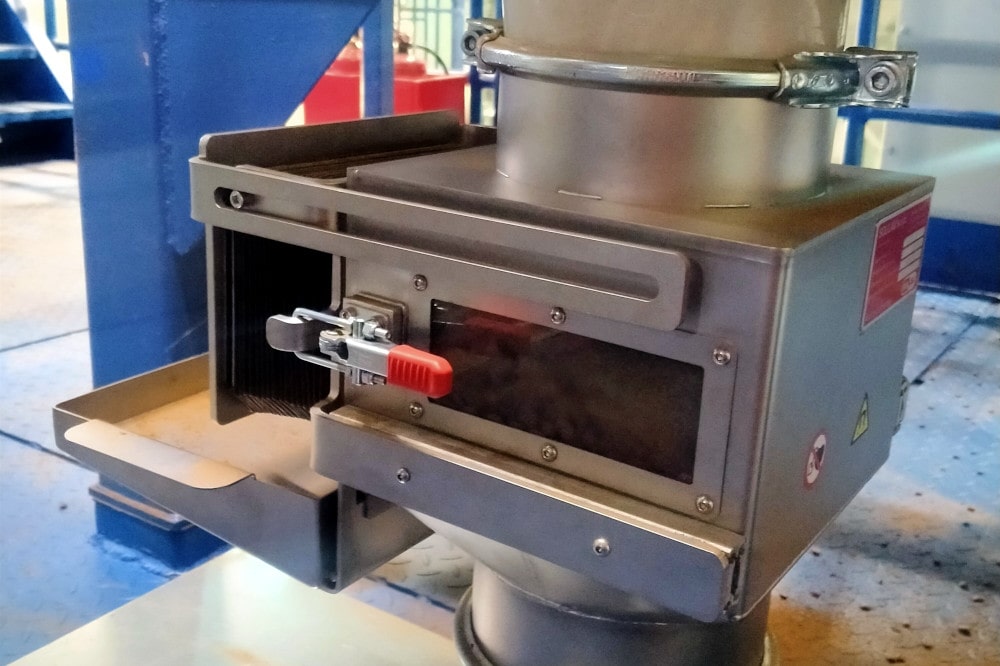

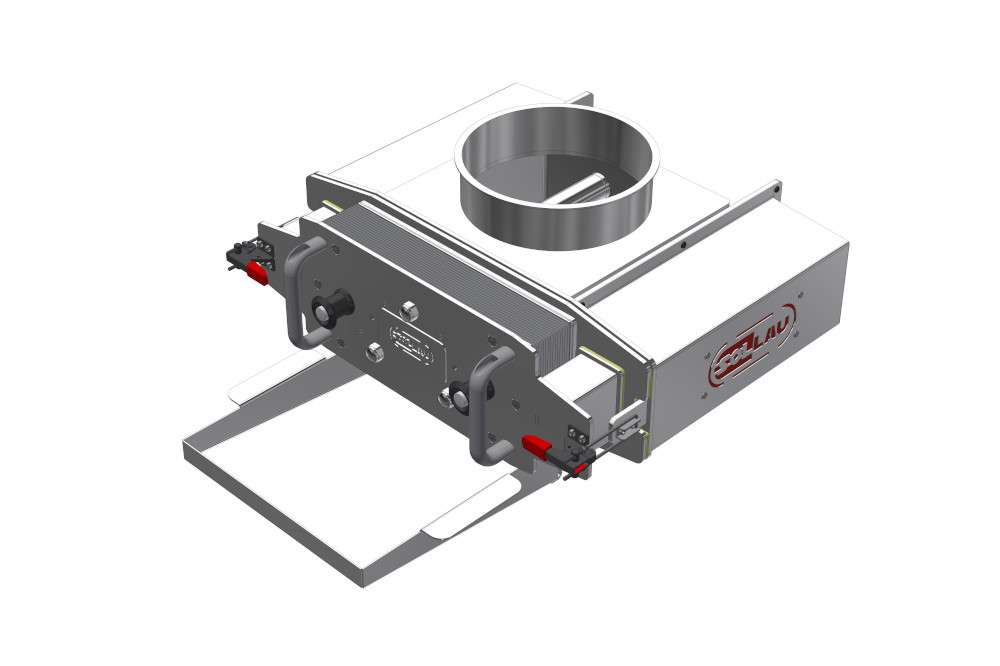

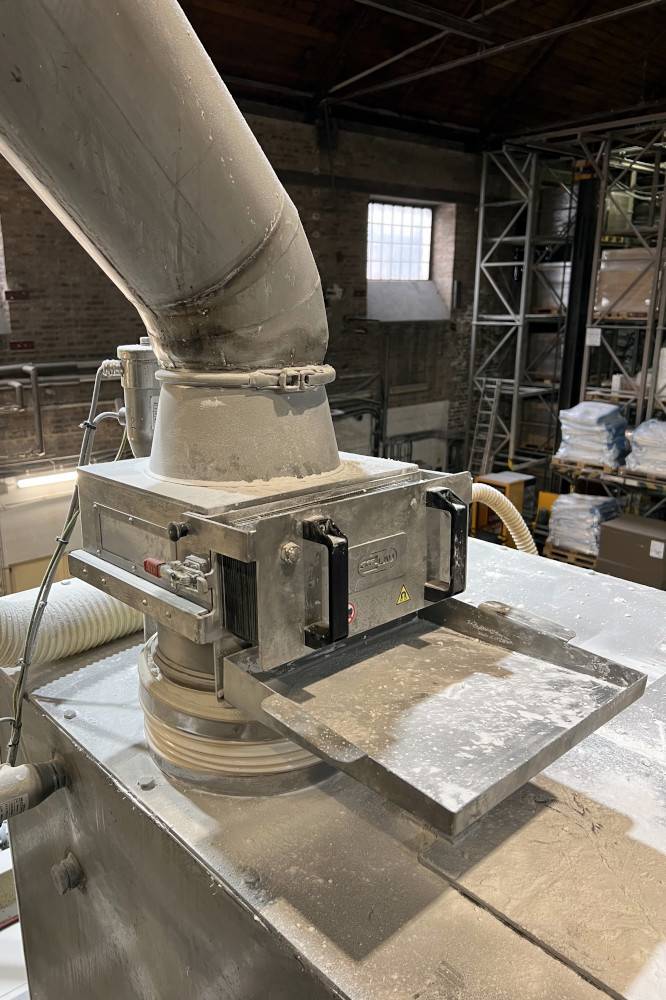

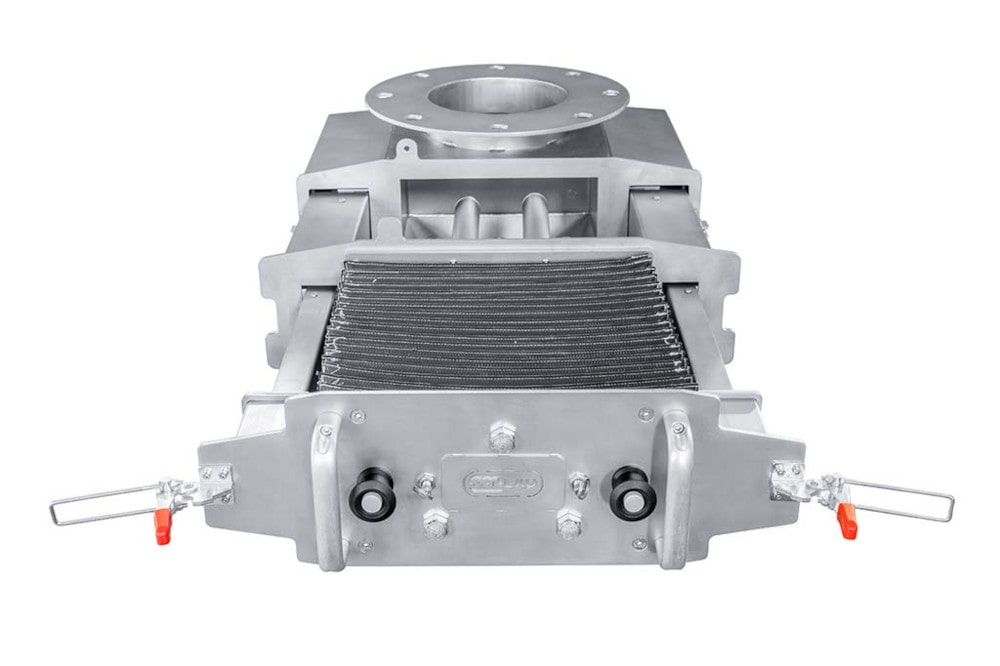

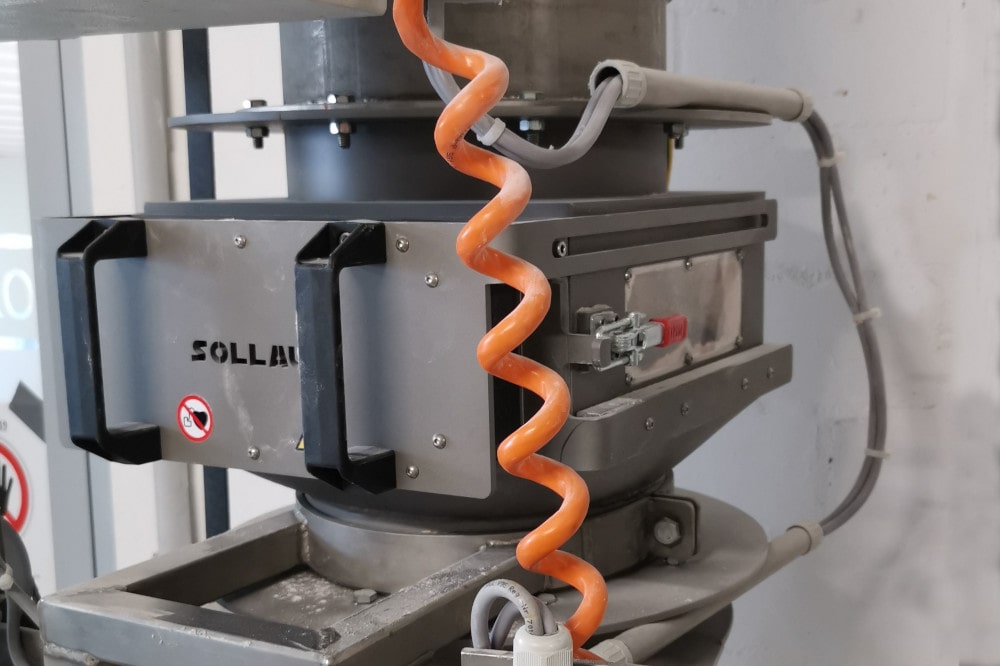

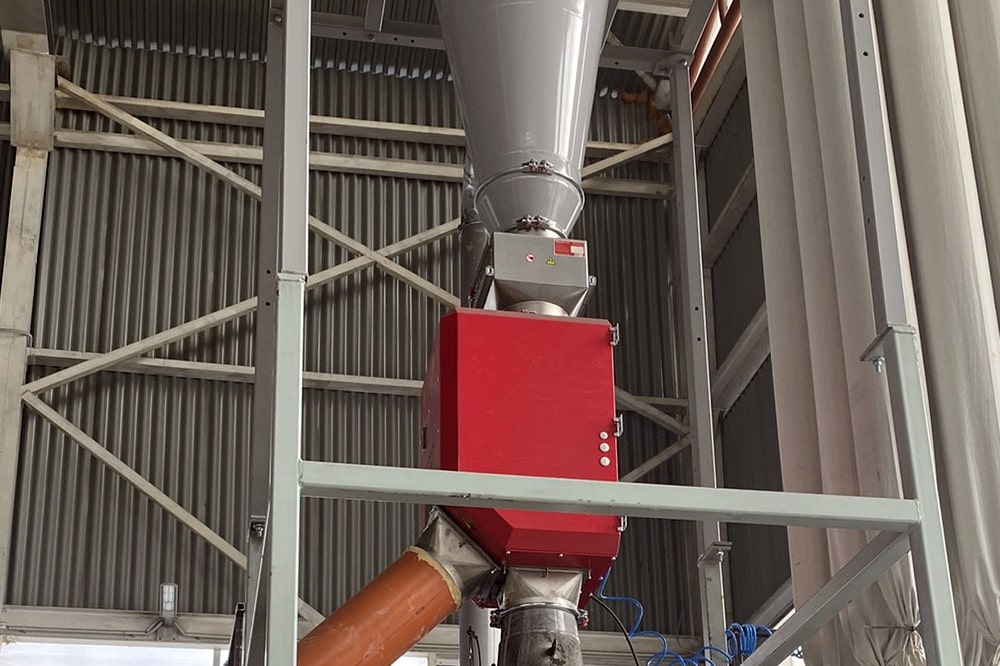

Jedinečnosť tohto modelu spočíva v systéme teleskopických pojazdov magnetického roštu a nadštandardnej ochrane magnetických jadier. Vďaka tomuto systému je čistenie magnetického roštu veľmi jednoduché.

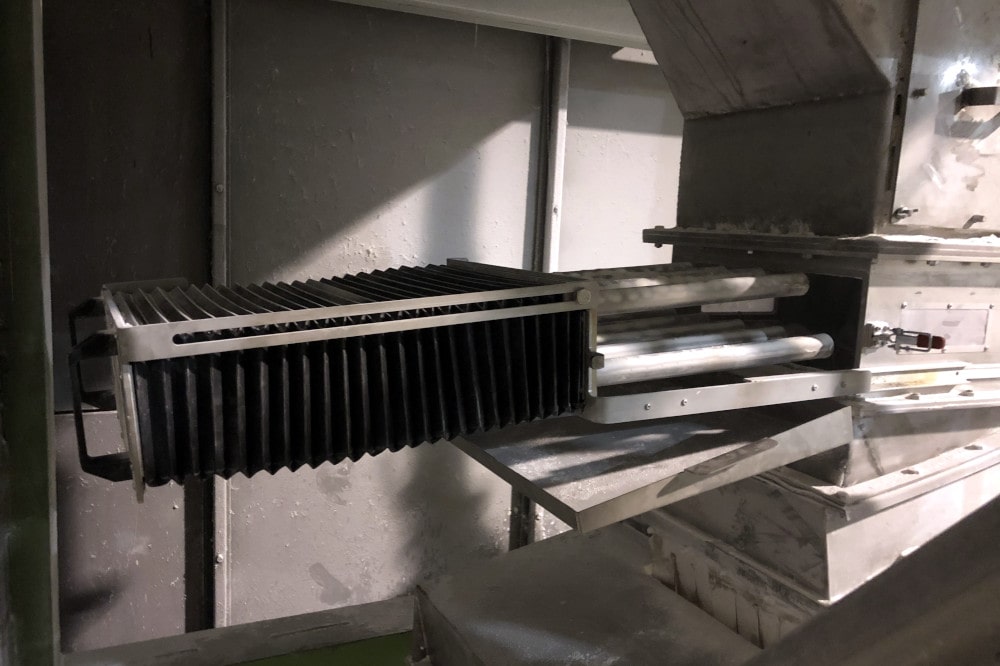

V priebehu čistenia magnetického separátora sú jadrá magnetov chránené špeciálnym ochranným vlnovcom, ktorý plní tri funkcie súčasne:
- Zabraňuje nežiaducemu preskočeniu feromagnetických kontaminantov z povrchu roštu z nehrdzavejúcej ocele na magnetické jadrá
- Chráni magnetické jadrá napr. pred zaprášením (čisteným materiálom a pod.)
- Eliminuje riziko kontaminácie čisteného materiálu napr. kúskom odštiepeného magnetického jadra

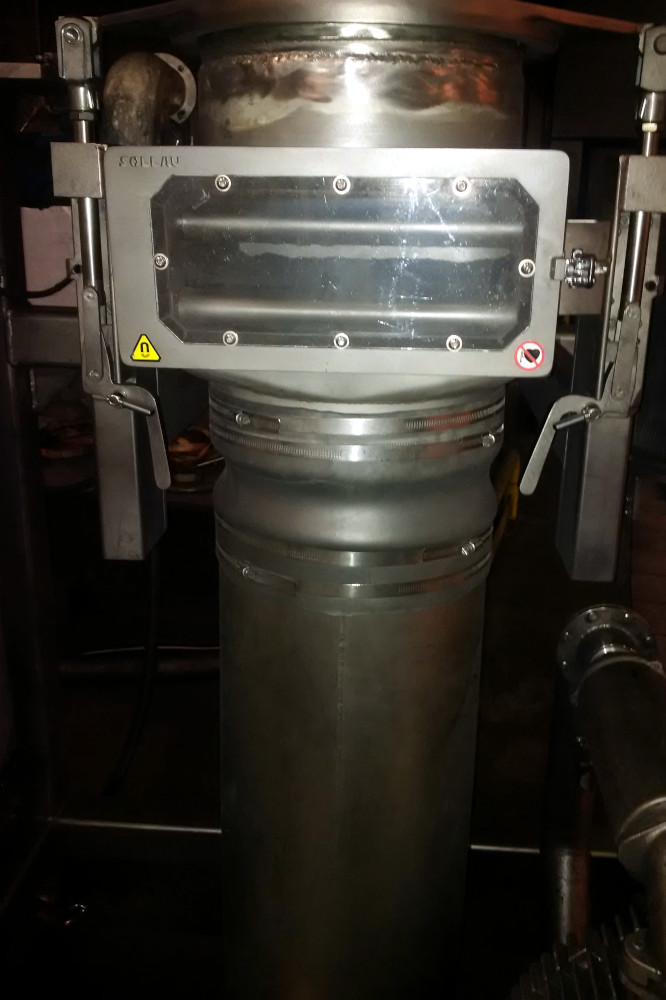

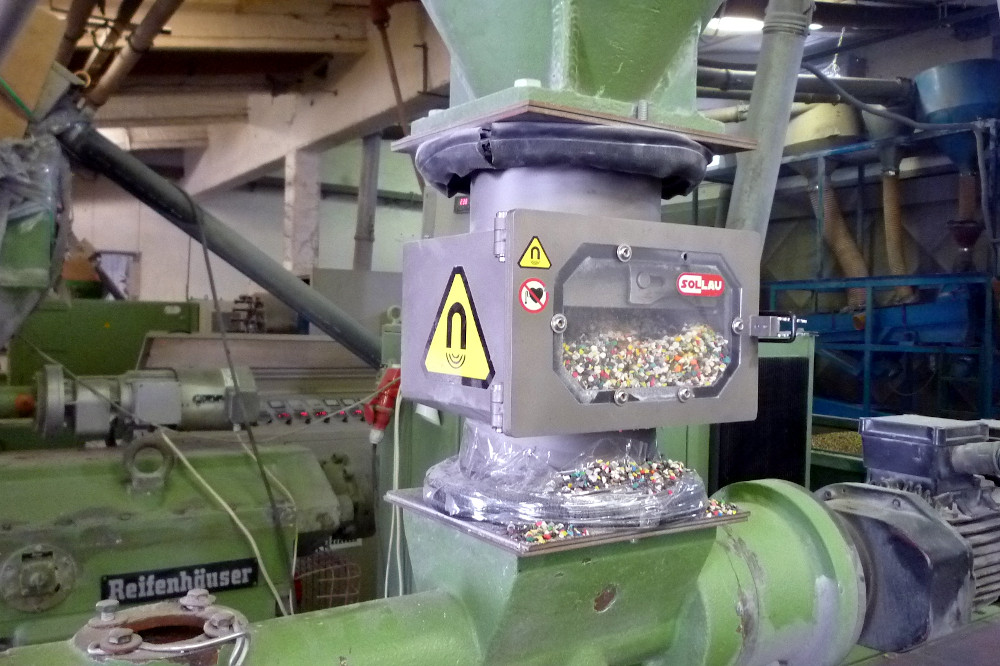

Separátor má na bočných stranách má priehľadové okienka, takže priebežne možno kontrolovať tok materiálu aj aktuálne znečistenie trubíc. Na vyžiadanie možno separátor vybaviť klapkou na manuálne prerušenie toku materiálu do separátora či bezpečnostným zámkom.
Tento magnetický separátor dokážeme vyrobiť s maximálnou indukciou 18 700 G na jadre a 11 700 G na plášti magnetickej trubice. Tolerancia je +/- 10 %.
Výrobok | Max. kapacita (m3/h) | Priemer vstupu/výstupu (mm) (mm) | Dátová karta |
---|---|---|---|
MSS-MC LUX 100/3 N | 4 | 99 | zobraziť PDF |
MSS-MC LUX 120/3 N | 4 | 119 | zobraziť PDF |
MSS-MC LUX 100/5 N | 4 | 99 | zobraziť PDF |
MSS-MC LUX 150/5 N | 7 | 149 | zobraziť PDF |
MSS-MC LUX 200/5 N | 8 | 199 | zobraziť PDF |
MSS-MC LUX 200/7 N | 8 | 199 | zobraziť PDF |
MSS-MC LUX 250/9 N | 11 | 249 | zobraziť PDF |
MSS-MC LUX 300/9 N | 15 | 299 | zobraziť PDF |
Magnetické separátory vyrábame v týchto troch stupňoch magnetickej indukcie
- dvojstupňová separácia
- čelný priezor
- odnímateľný rošt
- veľká variabilita pripojenia
- 18 700 G na jadre a 12 200 G na plášti

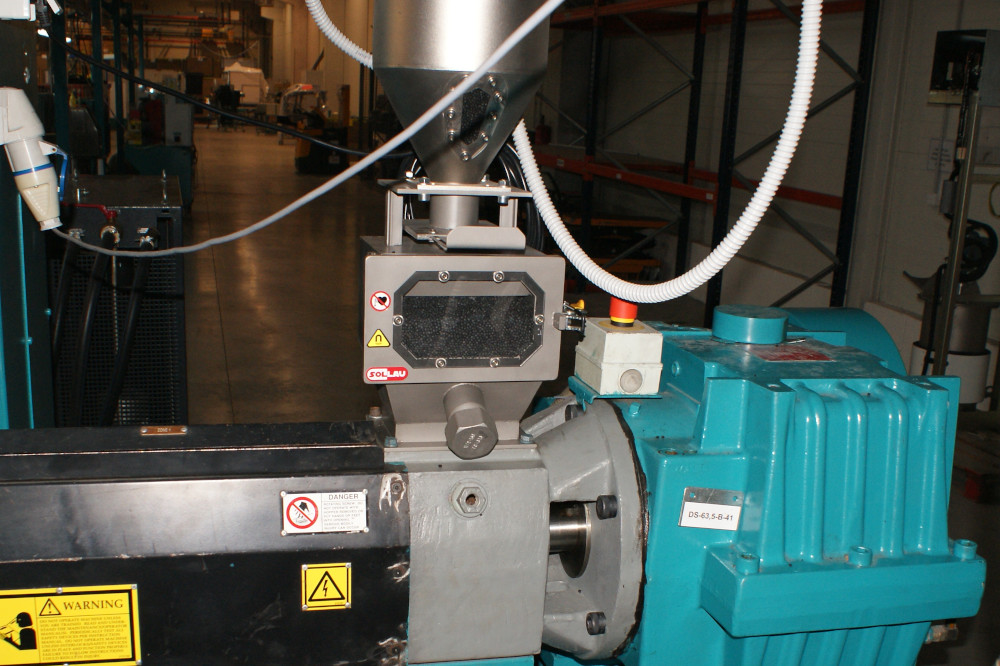

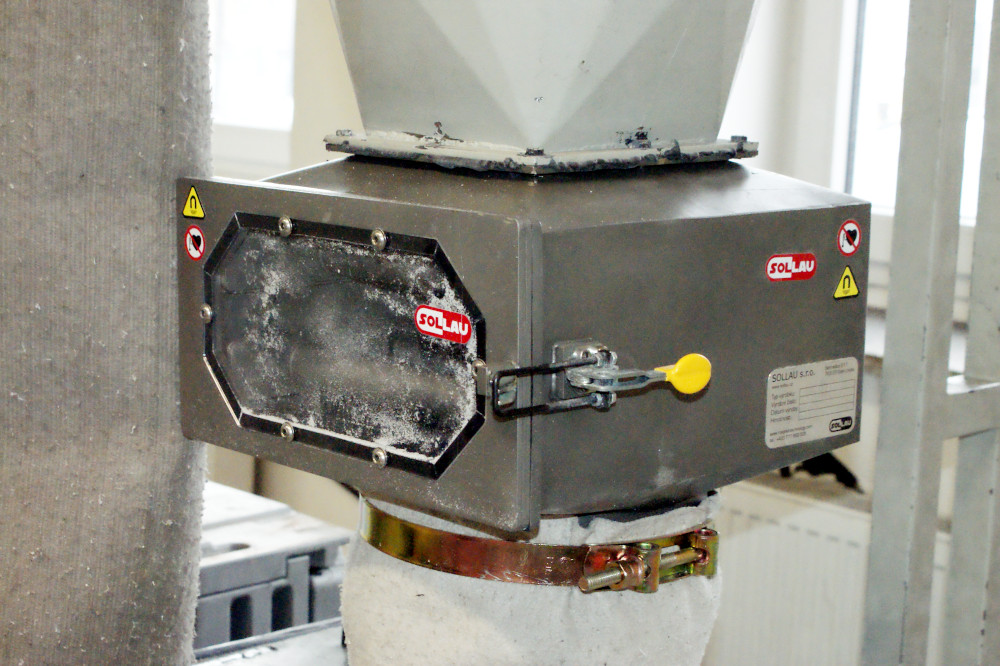

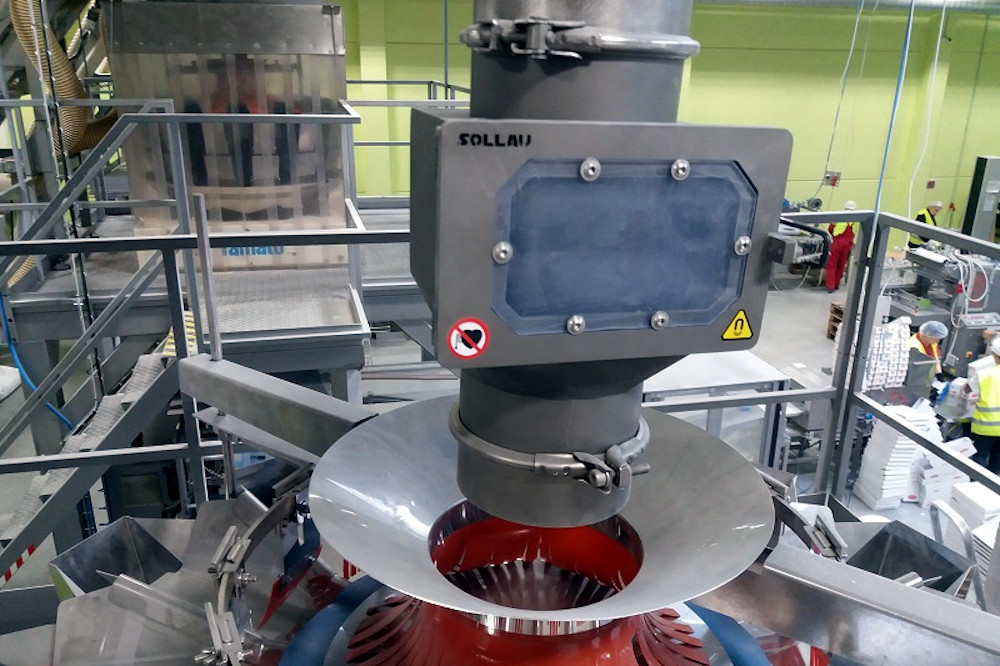

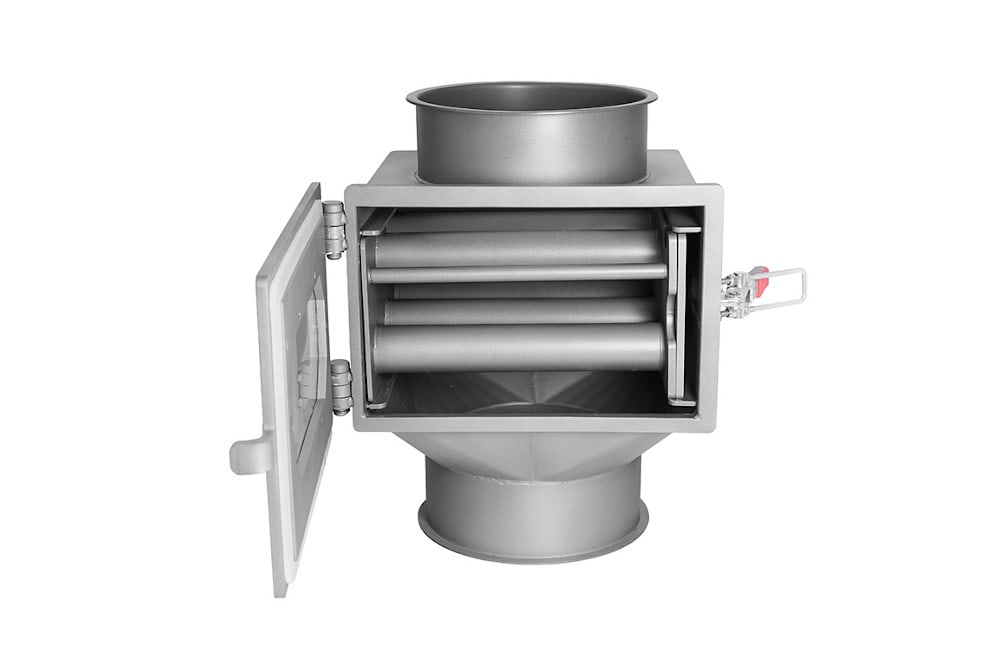

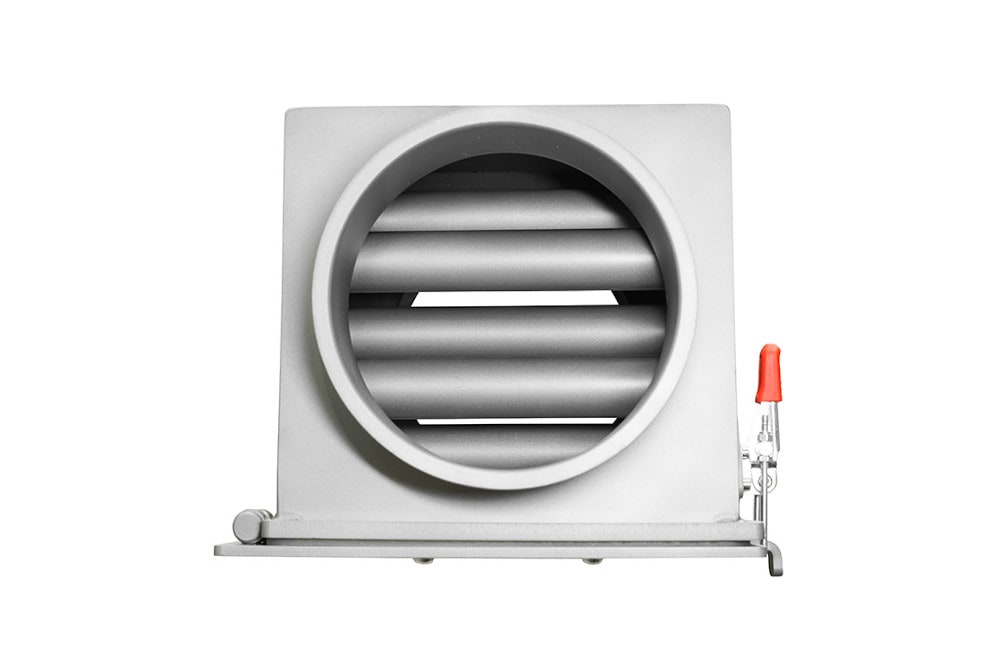

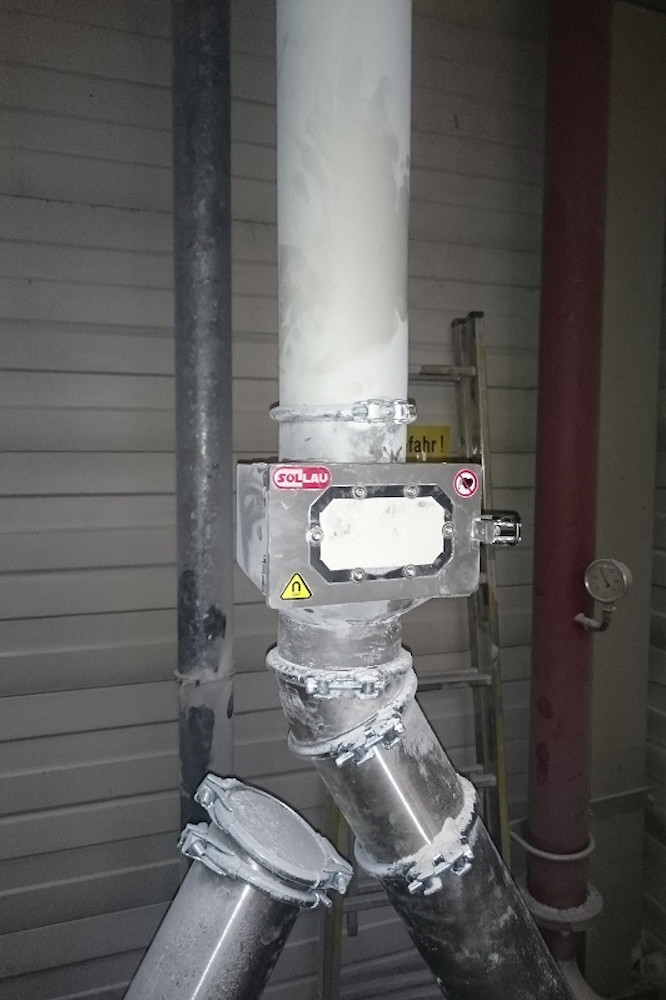

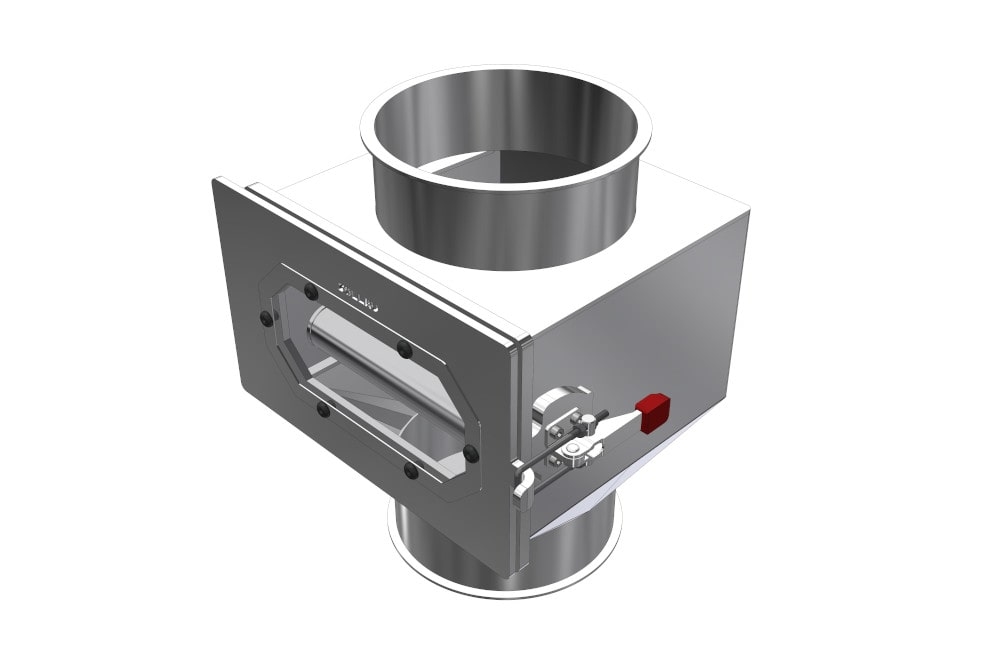

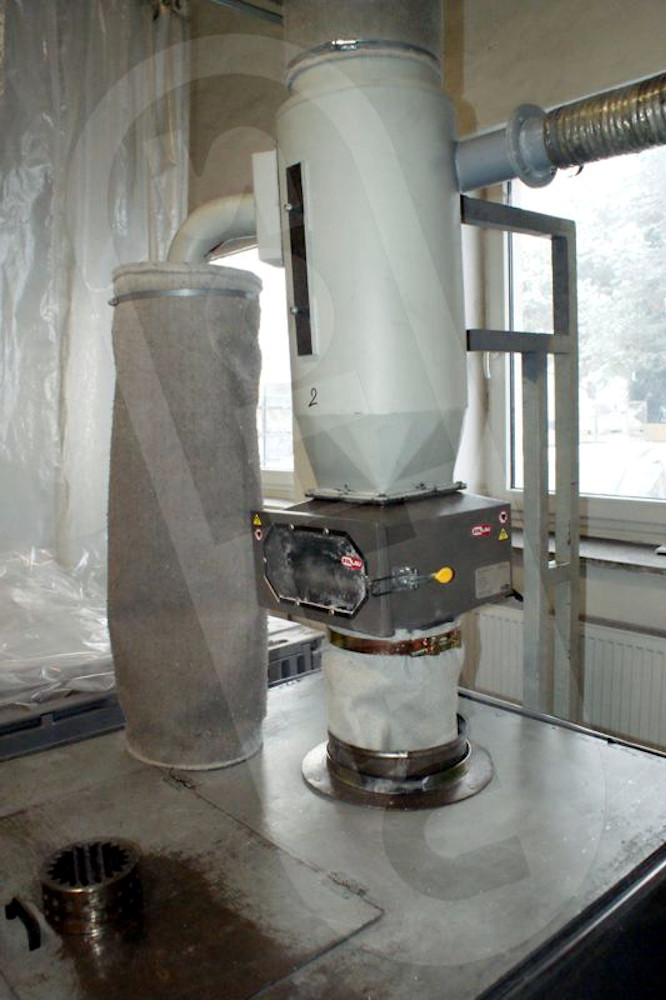

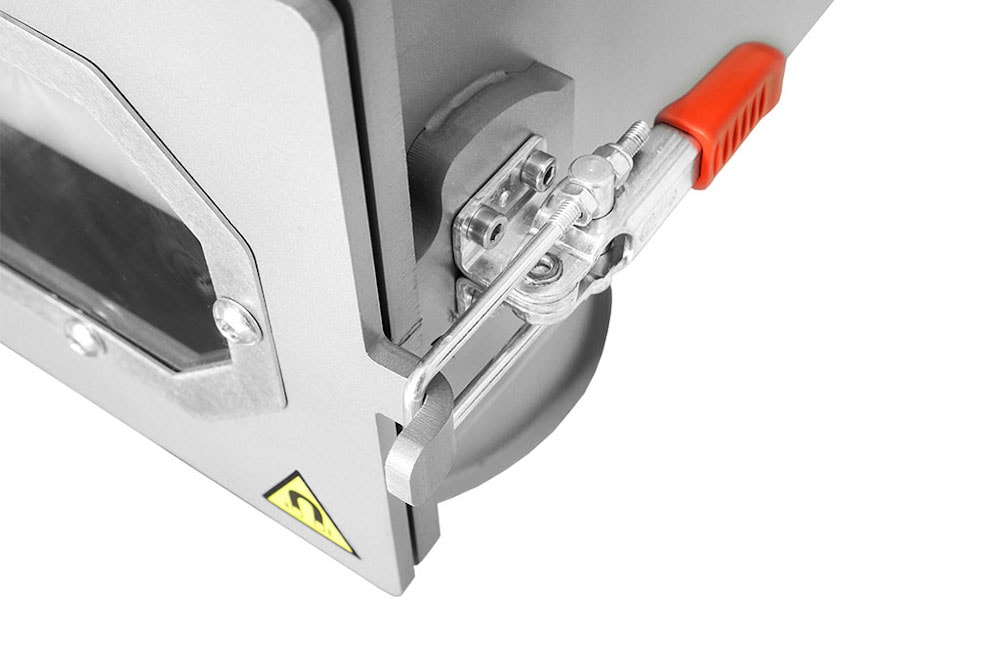

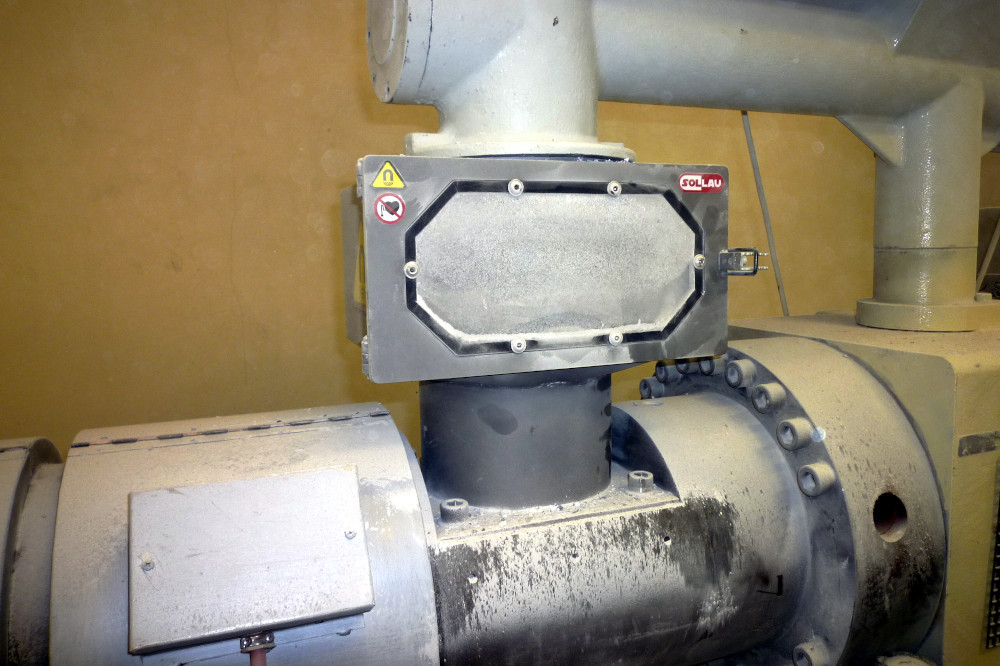

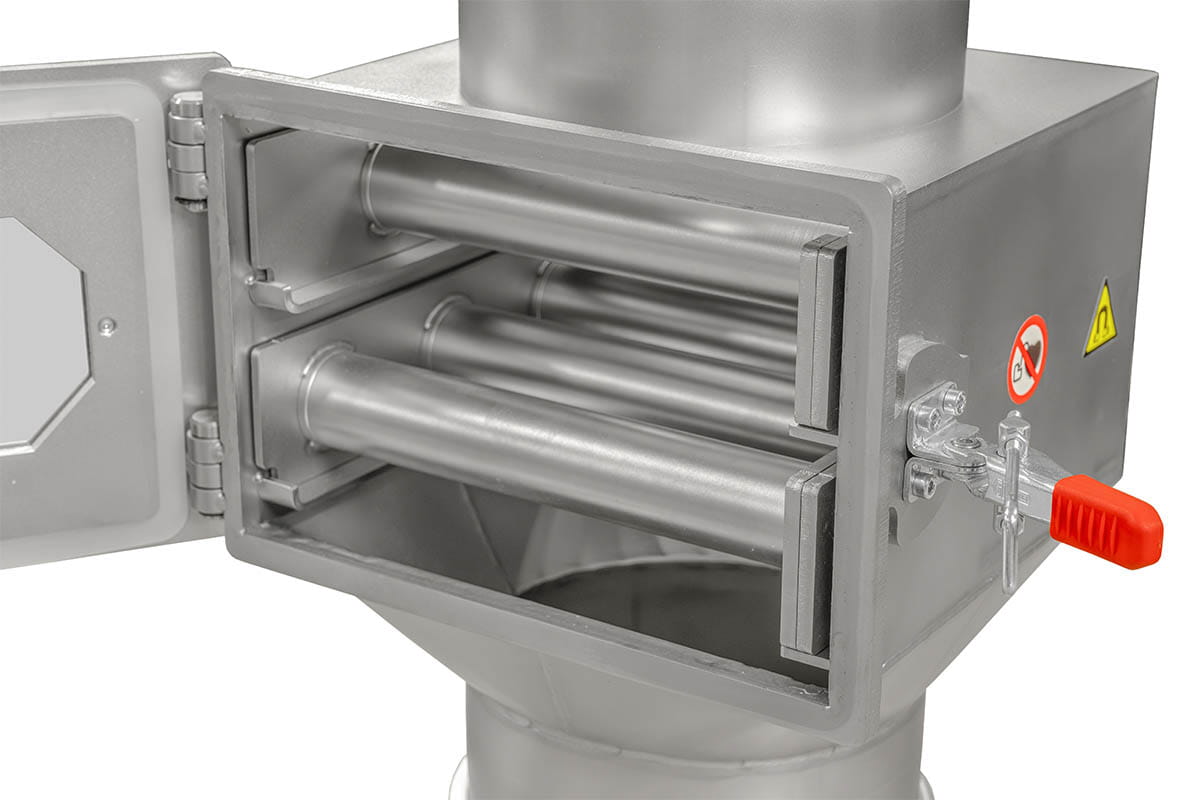

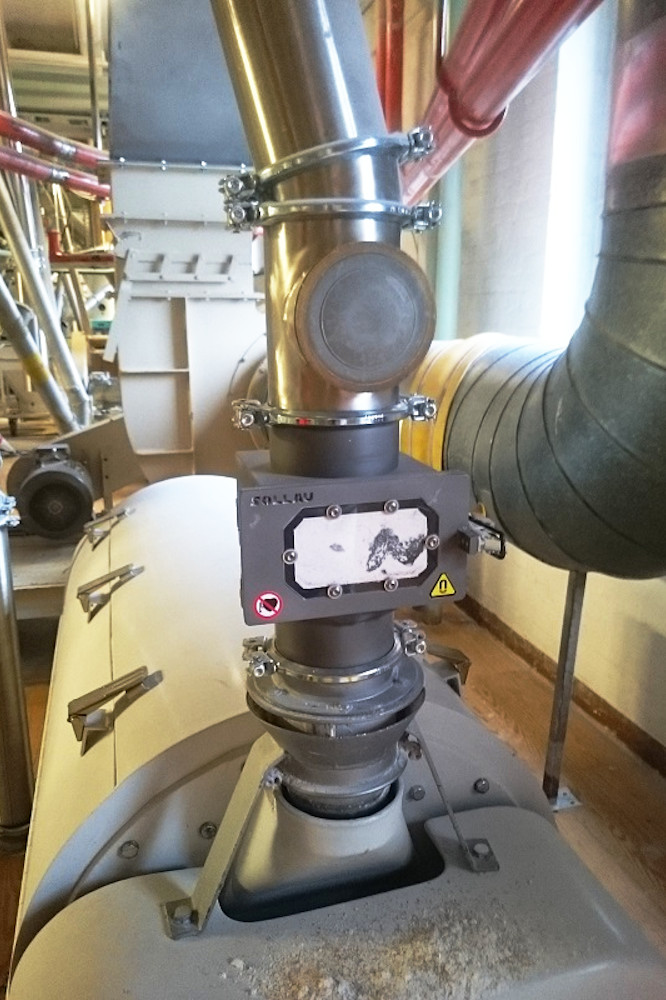

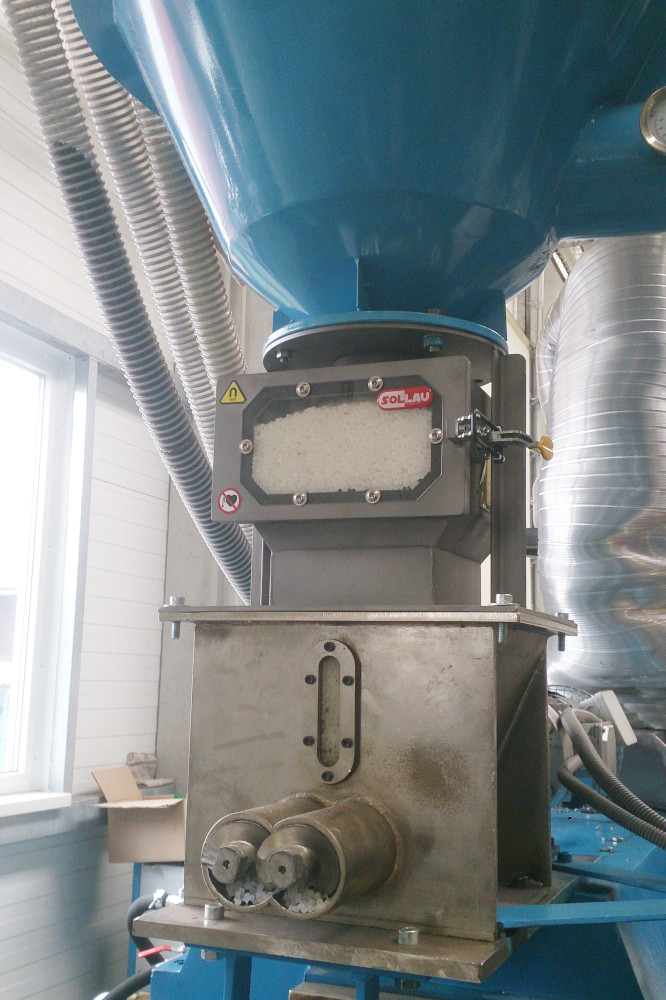

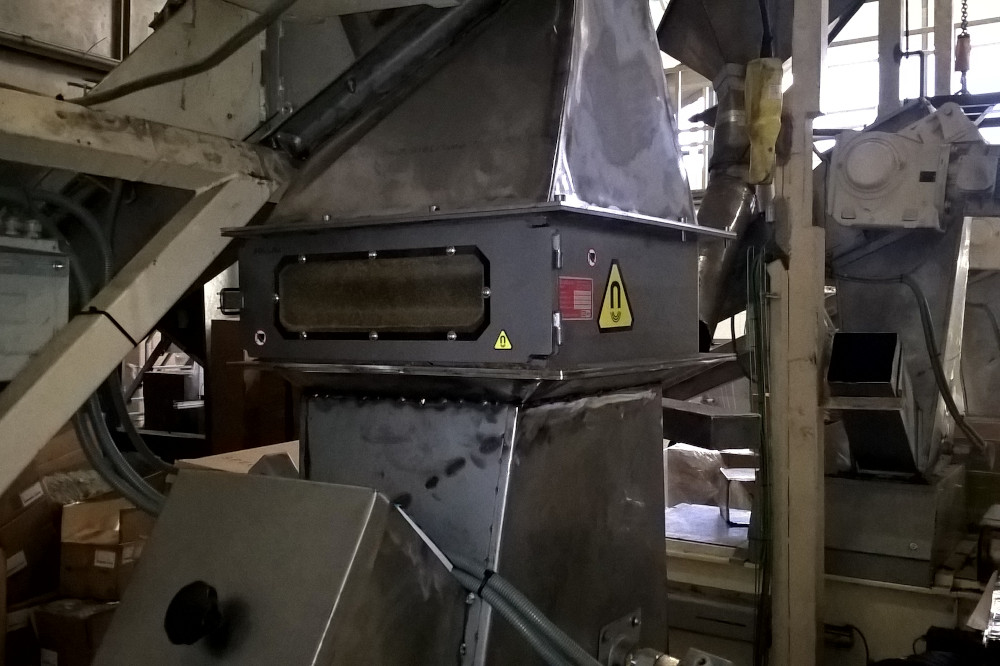

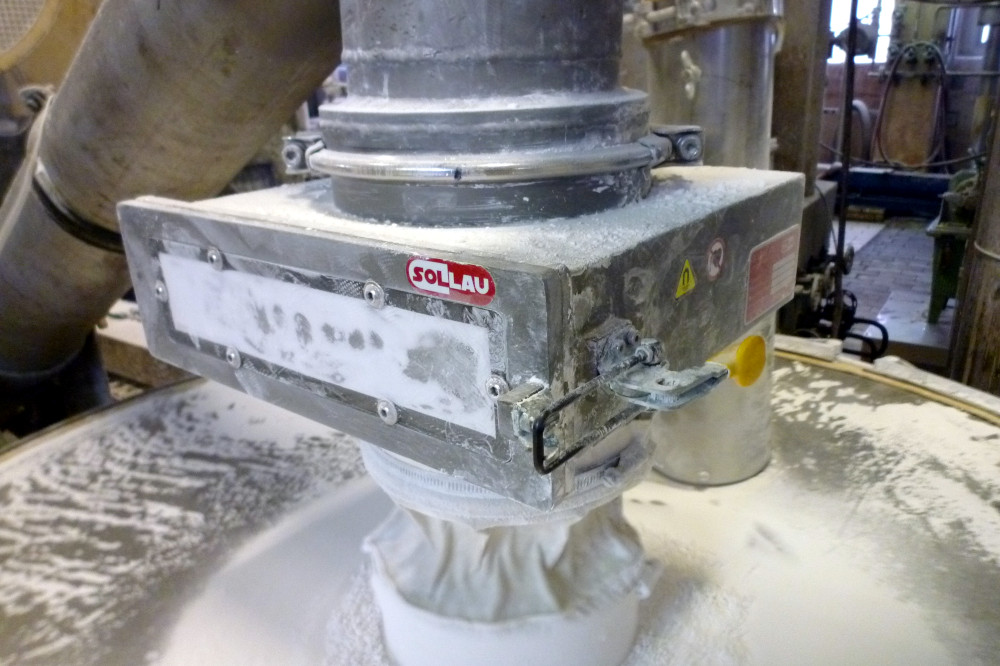

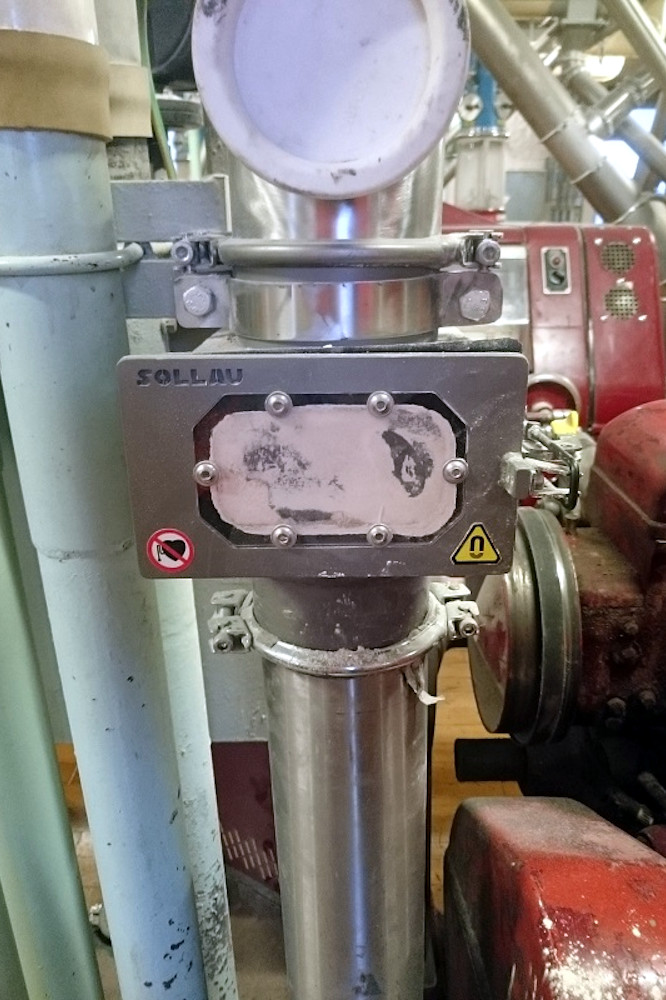

Klasická konštrukcia, keď sú magnetické rošty voči vstupným dvierkam uložené naprieč. Vďaka priezoru je možné priebežne kontrolovať tok materiálu a stav znečistenia trubíc.
Pri čistení sa rošty vytiahnu zo separátora a dajú sa ľahko a rýchlo vyčistiť. Po manuálnom vysunutí magnetických jadier z trubíc z nehrdzavejúcej ocele feromagnetické nečistoty z povrchu roštu samovoľne odpadnú.
Tento magnetický separátor dokážeme vyrobiť s maximálnou indukciou 18 700 G na jadre a 11 700 G na plášti magnetickej trubice. Tolerancia je +/- 10 %.
Výrobok | Max. kapacita (m3/h) | Priemer vstupu/výstupu (mm) (mm) | Dátová karta |
---|---|---|---|
MSS-MC 100/3 N | 4 | 99 | zobraziť PDF |
MSS-MC 120/3 N | 4 | 119 | zobraziť PDF |
MSS-MC 100/5 N | 4 | 99 | zobraziť PDF |
MSS-MC 150/5 N | 7 | 149 | zobraziť PDF |
MSS-MC 200/5 N | 8 | 199 | zobraziť PDF |
MSS-MC 200/7 N | 8 | 199 | zobraziť PDF |
MSS-MC 250/9 N | 11 | 249 | zobraziť PDF |
MSS-MC 300/9 N | 15 | 299 | zobraziť PDF |
Magnetické separátory vyrábame v týchto troch stupňoch magnetickej indukcie
Niektoré výrobky z tohto modelového radu sú k dispozícii na okamžitý odber. Sortiment magnetických separátorov na sklade neustále rozširujeme, aby sme vám ich mohli okamžite dodať. O aktuálnej dostupnosti sa informujte u nášho obchodníka.
- dvojstupňová separácia
- masívna konštrukcia roštu umožňuje bezpečnú manipuláciu
- rošt môže mať vodiace tyče, ktoré uľahčujú proces čistenia
- inovatívne vyhotovenie zabraňuje zachytávaniu materiálu vnútri separátora
- veľká variabilita pripojenia
- 18 700 G na jadre a 12 200 G na plášti

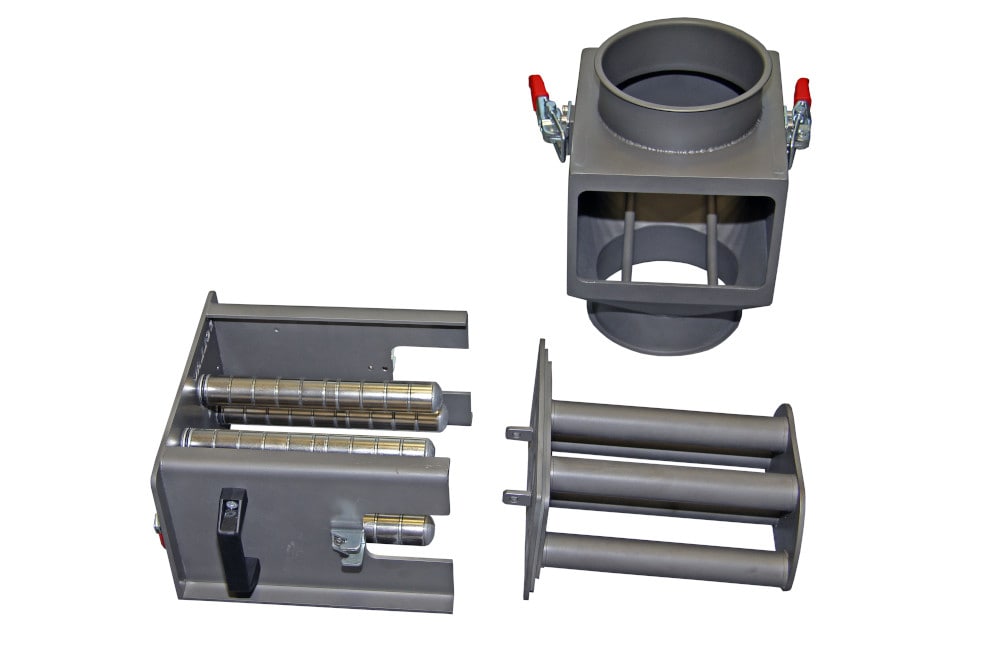

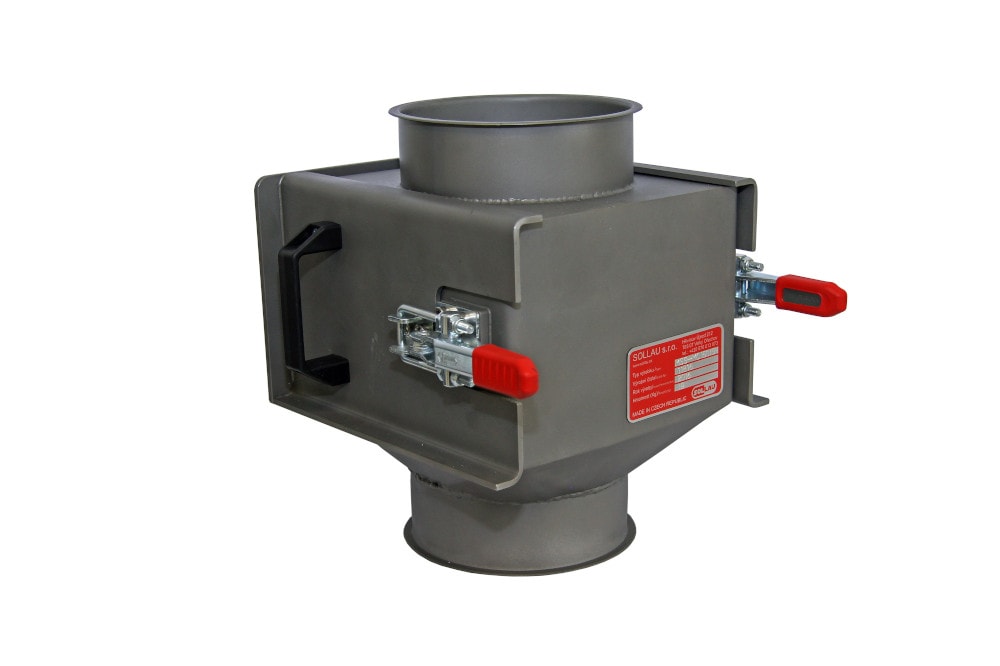

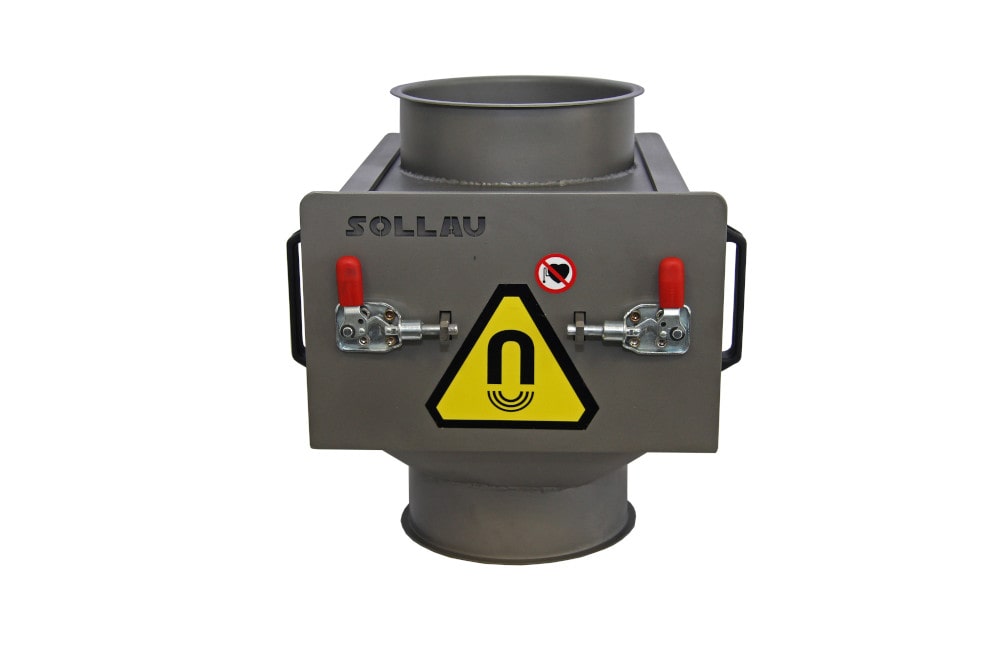

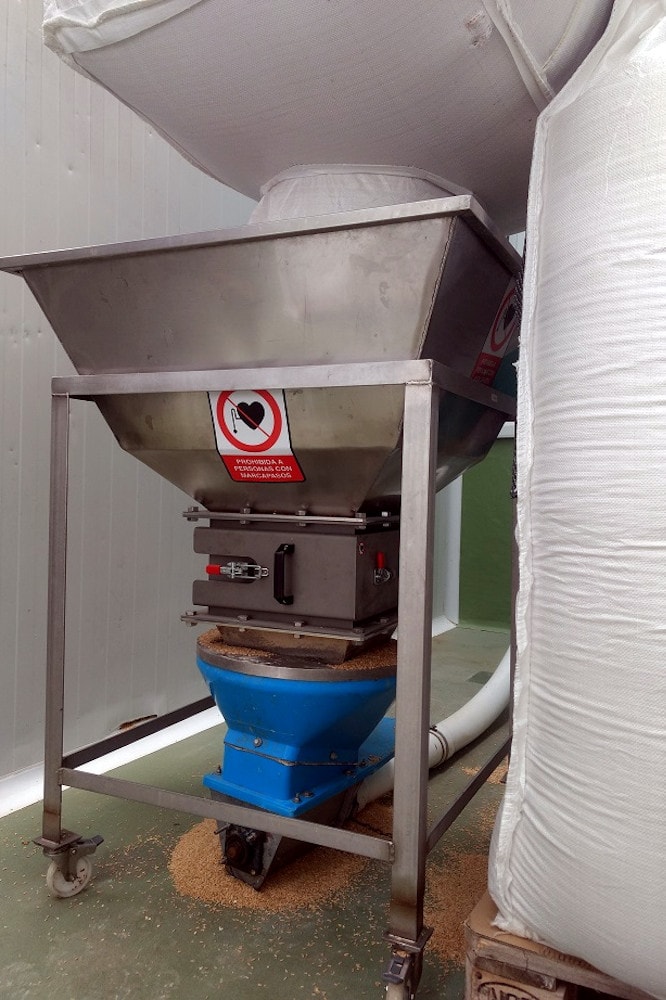

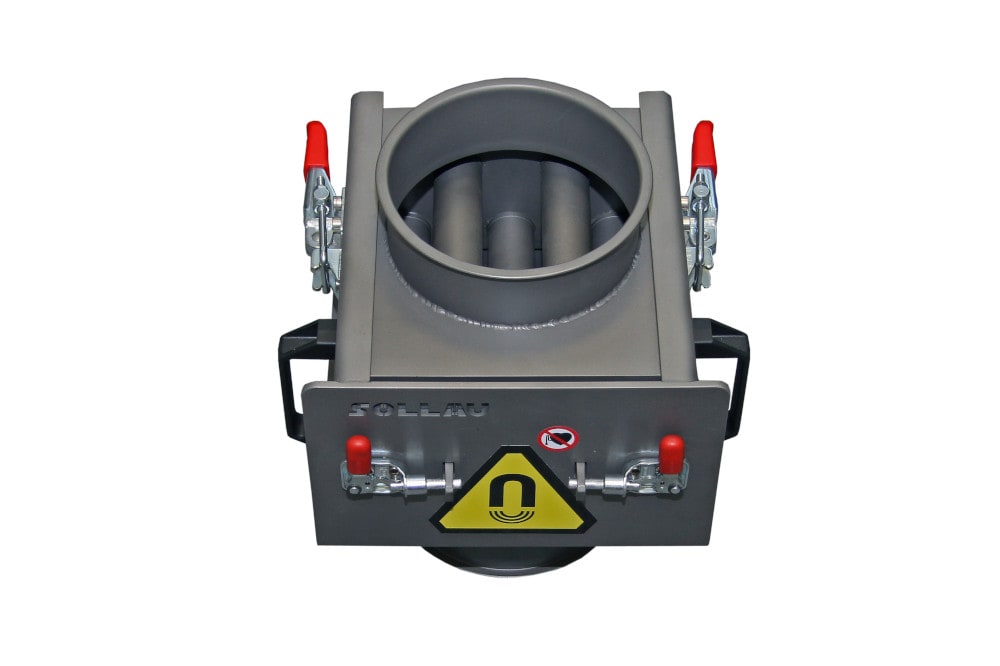

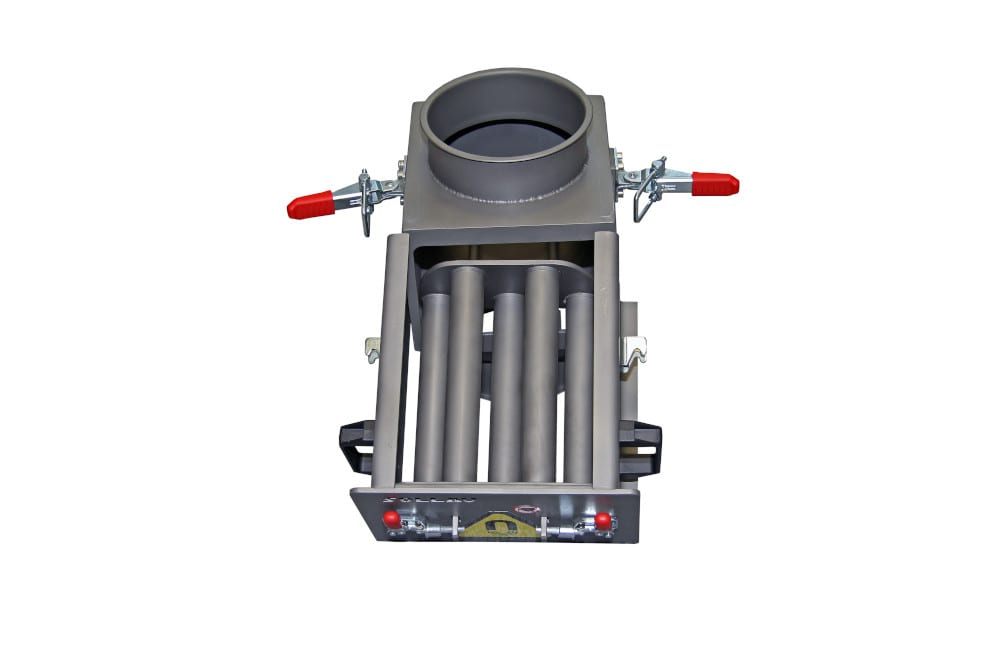

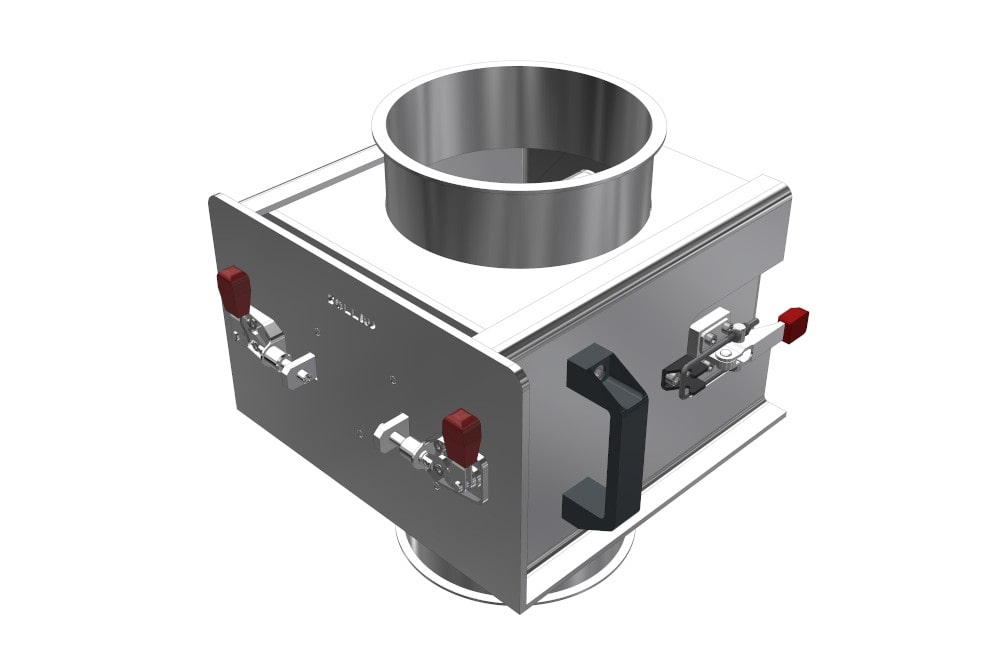

Tento inovovaný separátor má v porovnaní s bežným roštovým separátorom magnetické rošty uložené v smere otvárania vstupných dvierok. Výhoda tejto úpravy spočíva najmä v tom, že separátory s väčšími rozmermi môžu byť vybavený vodiacimi tyčami, ktoré umožnia jednoduchú manipuláciu s ťažkými magnetickými roštami.
Okrem toho vnútorná konštrukcia separátora bola upravená tak, aby sa v ktorejkoľvek časti separátora minimalizovalo nežiaduce hromadenie materiálu (to je dôležité napr. z dôvodu dodržania prísnych hygienických podmienok v potravinárskom či farmaceutickom priemysle).
Tento magnetický separátor dokážeme vyrobiť s maximálnou indukciou 18 700 G na jadre a 11 700 G na plášti magnetickej trubice. Tolerancia je +/- 10 %.
Výrobok | Max. kapacita (m3/h) | Priemer vstupu/výstupu (mm) (mm) | Dátová karta |
---|---|---|---|
MSS-MC IN 100/3 N | 4 | 99 | zobraziť PDF |
MSS-MC IN 120/3 N | 4 | 119 | zobraziť PDF |
MSS-MC IN 100/5 N | 4 | 99 | zobraziť PDF |
MSS-MC IN 150/5 N | 7 | 149 | zobraziť PDF |
MSS-MC IN 200/5 N | 8 | 199 | zobraziť PDF |
MSS-MC IN 200/7 N | 8 | 199 | zobraziť PDF |
MSS-MC IN 250/9 N | 11 | 249 | zobraziť PDF |
MSS-MC IN 300/9 N | 15 | 299 | zobraziť PDF |
Magnetické separátory vyrábame v týchto troch stupňoch magnetickej indukcie
- jednostupňová separácia
- nízka stavebná výška 50 mm
- pripojenie JACOB
- nízke obstarávacie náklady
- 9 000 G na jadre a 5 200 G na plášti

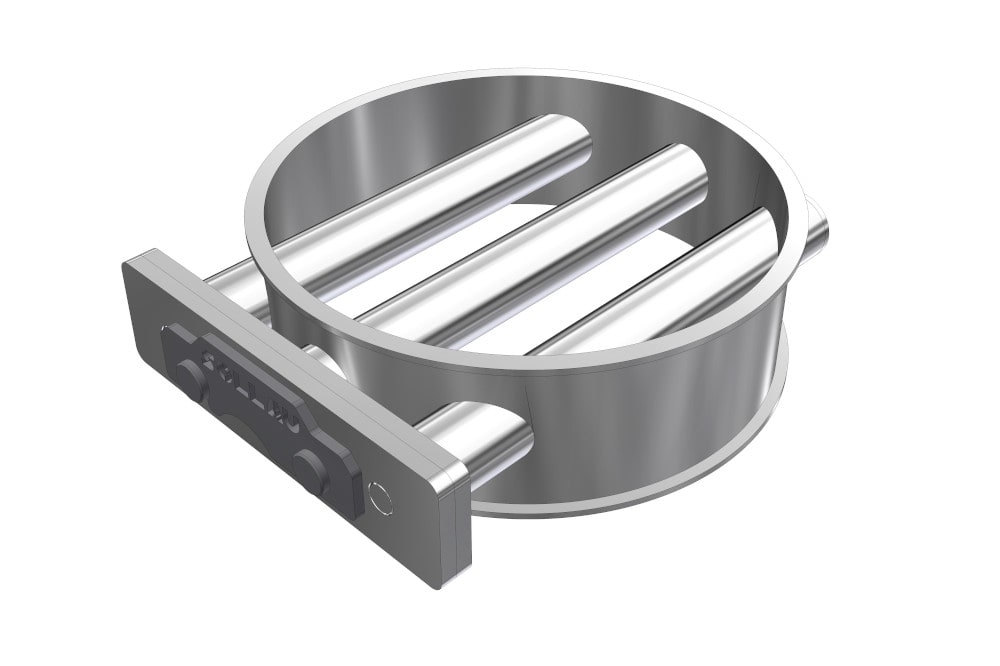

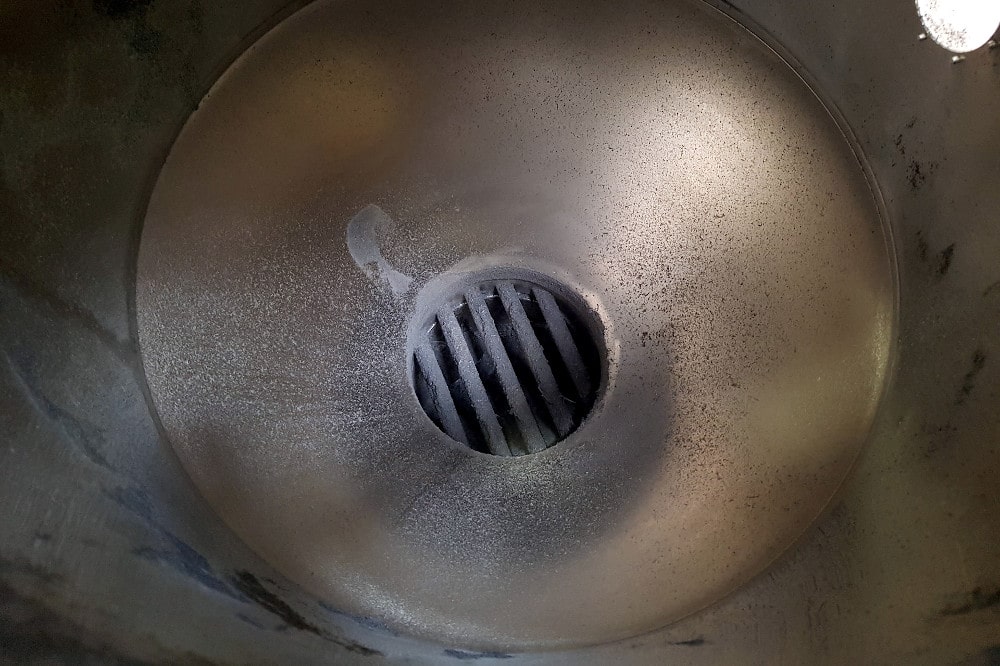

Táto ekonomická verzia skriňového separátora síce nedisponuje všetkými možnosťami, ktoré ponúkajú bežné skriňové separátory, na druhej strane však ponúka viacero nesporných výhod. Je ideálna na použitie v potrubných systémoch, kde by z výškových dôvodov nebolo možné inštalovať MSS-MC alebo MSS-MC IN.

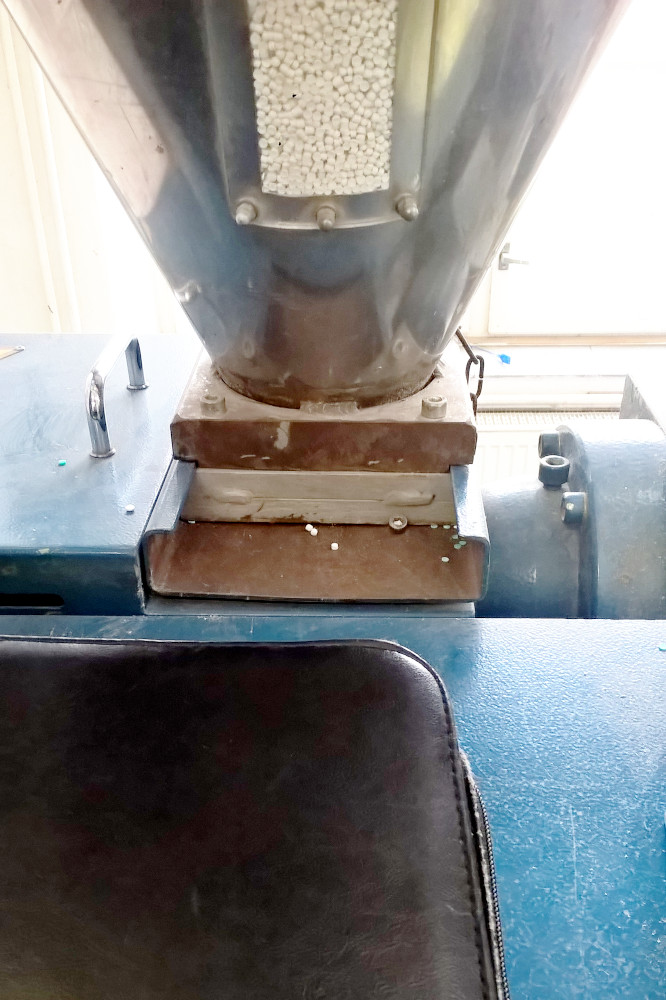

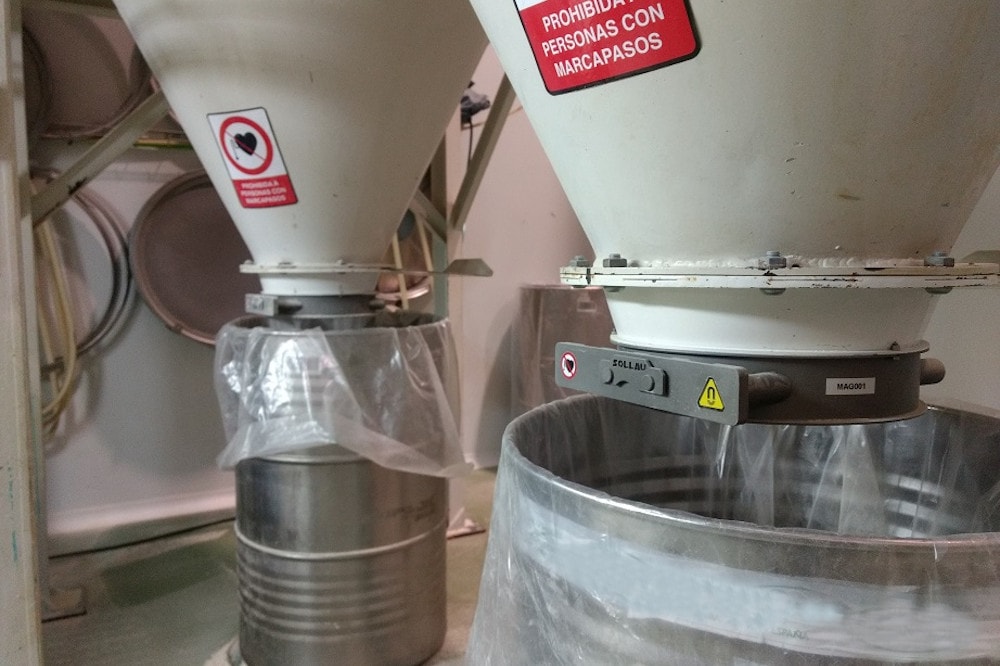

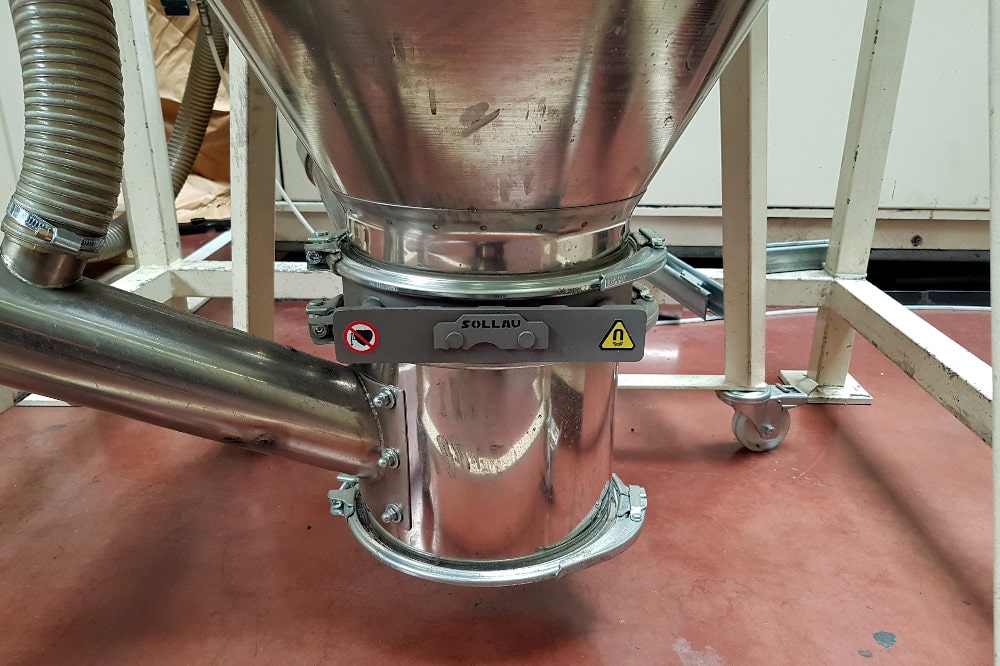

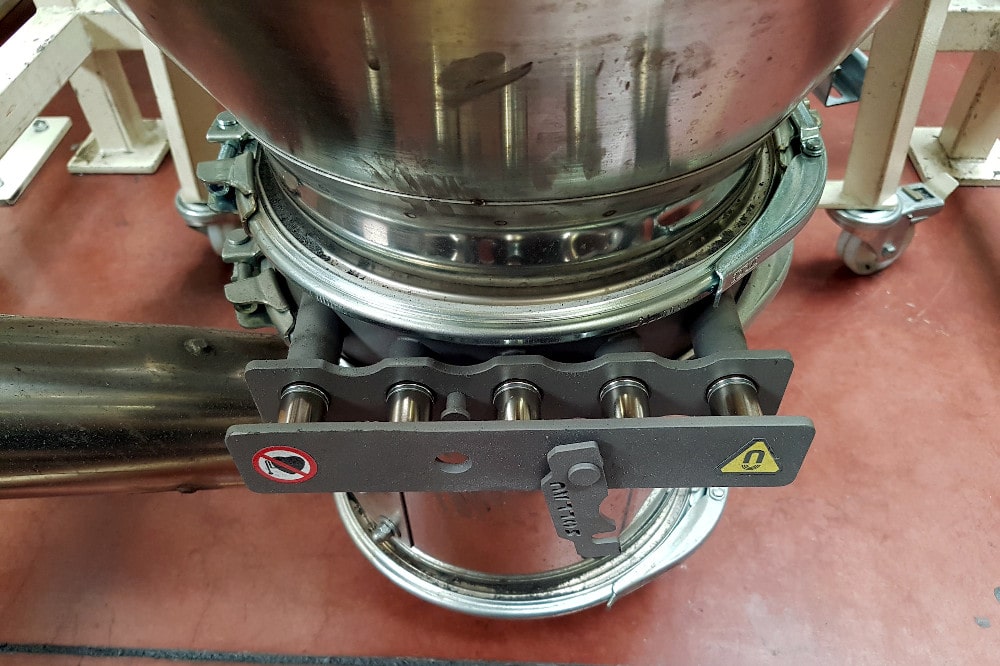

MSS-MC EKO má výšku len 50 mm, takže sa zmestí v podstate kamkoľvek. Vďaka obojstranným štandardným prírubám JACOB možno separátor ľahko a rýchlo uchytiť. MSS-MC EKO sa osvedčil najmä pri výstupoch z násypiek a koncovkách na plnenie big bagov. Veľmi zaujímavá je aj jeho predajná cena. Nevýhodou je nižšia kapacita (možnosť iba jednostupňovej separácie s užšími trubicami – je vhodnejší hlavne pre menej kontaminované materiály) a nutnosť vytiahnuť ho pri čistení z potrubného systému (ak je inštalovaný priamo v potrubí a nie napr. na konci výsypky).
Tento magnetický separátor môžeme vyrobiť s maximálnou indukciou 12 000 G na jadre a 9 000 G na plášti magnetickej trubice. Tolerancia je +/- 10 %.
Výrobok | Max. kapacita (m3/h) | Vnútorný priemer (mm) | Dátová karta |
---|---|---|---|
MSS-MC EKO 100 N | 1,5 | 99 | zobraziť PDF |
MSS-MC EKO 150 N | 3 | 149 | zobraziť PDF |
MSS-MC EKO 200 N | 4,5 | 199 | zobraziť PDF |
MSS-MC EKO 250 N | 7 | 249 | zobraziť PDF |
- dvojstupňová separácia
- nízka stavebná výška
- robustná konštrukcia = veľké zaťaženie separátora
- zábrana na prerušenie toku materiálu
- 9 000 G na jadre a 6 000 G na plášti

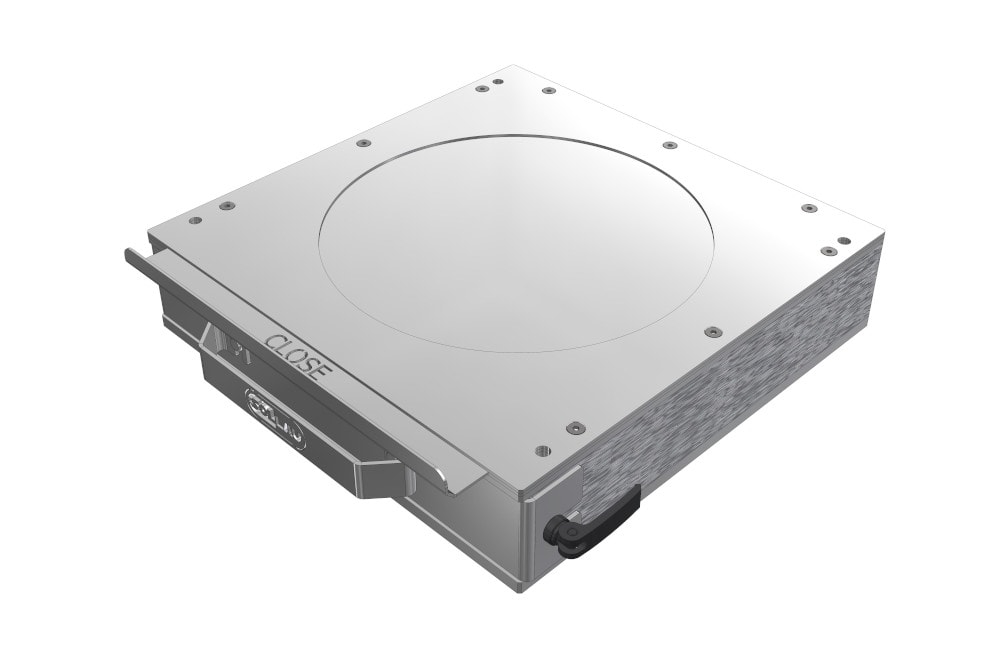

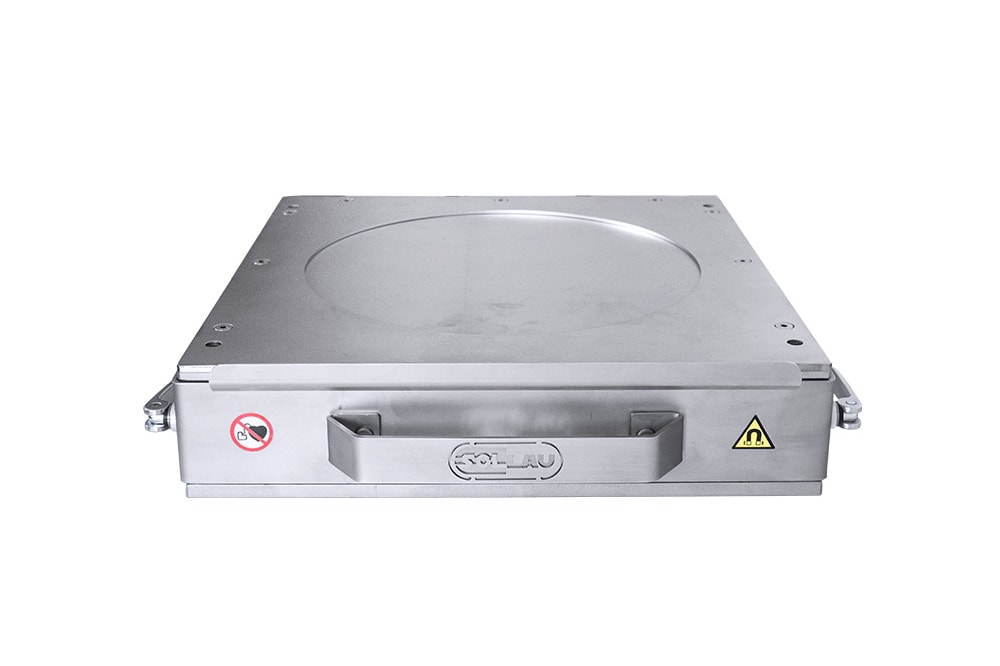

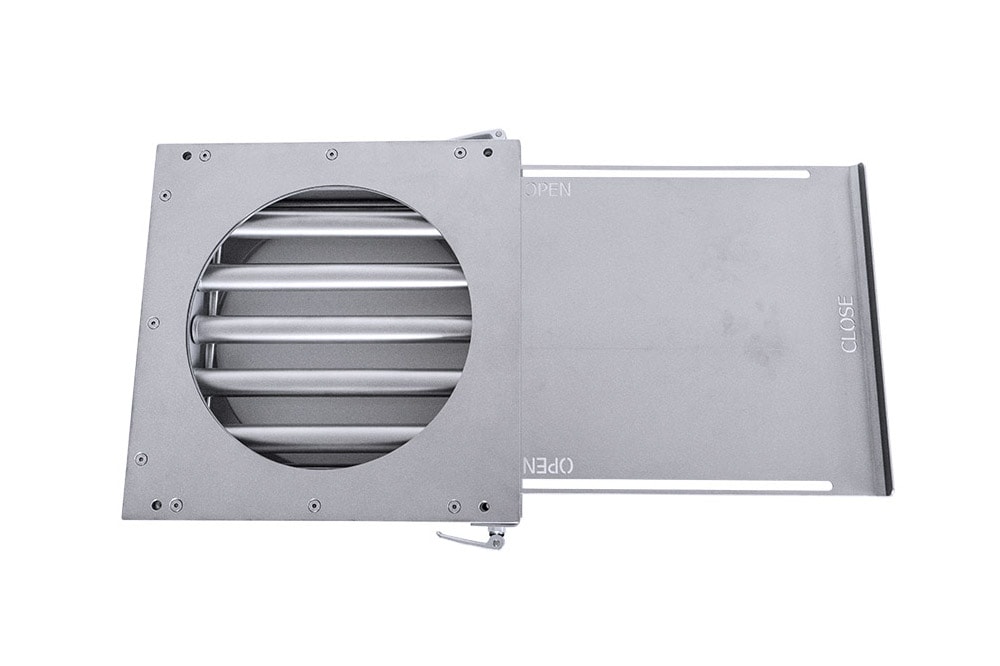

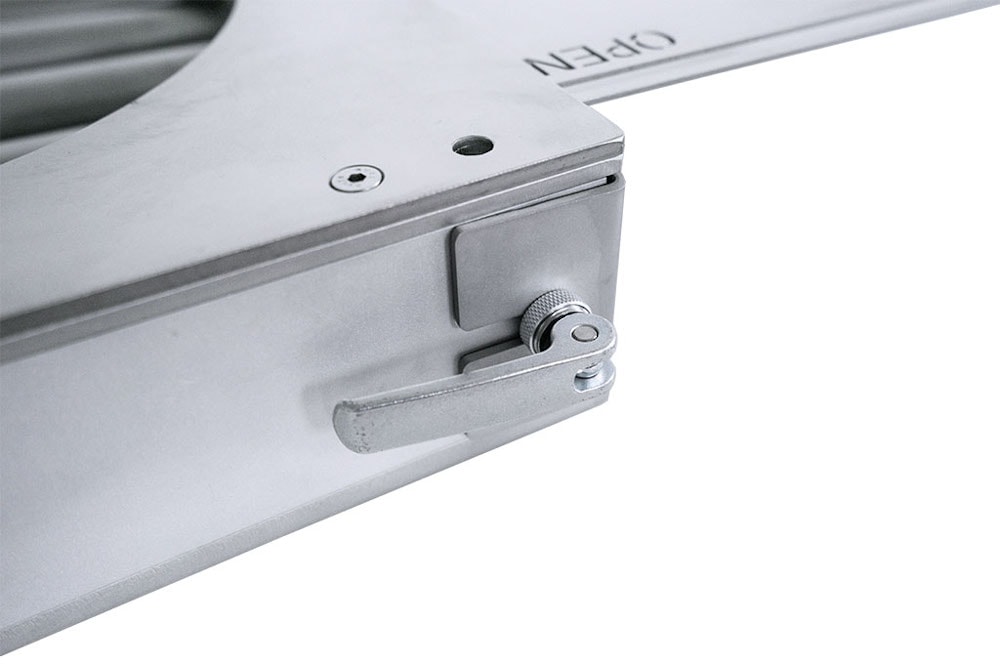

Tento špeciálny roštový magnetický separátor je vybavený mimoriadne masívnou (ale súčasne ľahkou) kovovou prírubou, má veľmi nízku stavebnú výšku a je vybavený klapkou na manuálne prerušenie toku materiálu do separátora. Vďaka týmto parametrom je tento separátor vhodný do prevádzok alebo liniek, kde by mohlo byť problematické alebo nevhodné centrálne prerušiť tok materiálu do separátora.

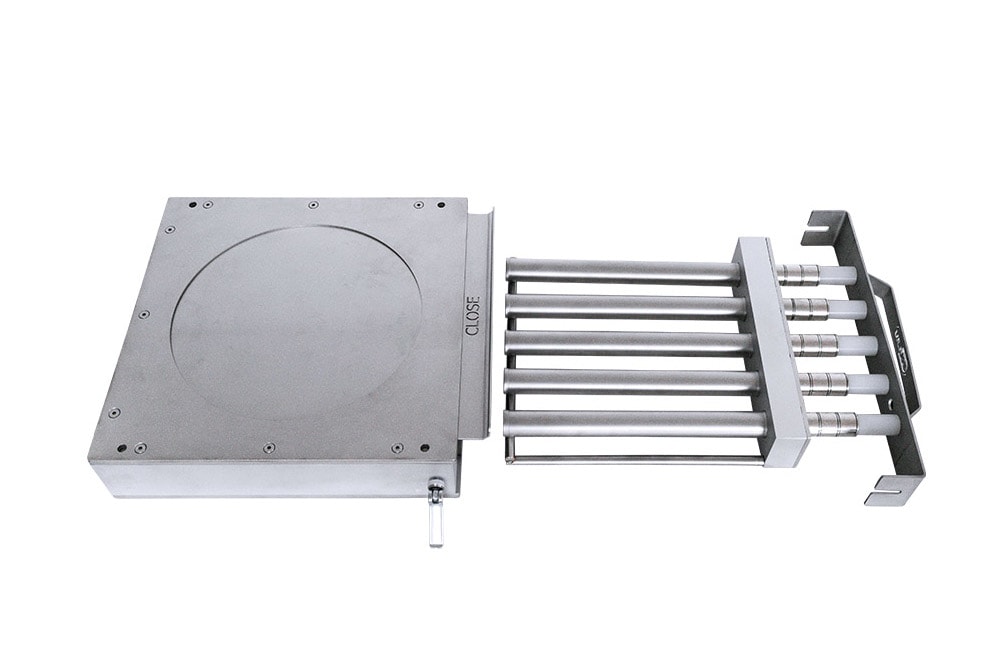

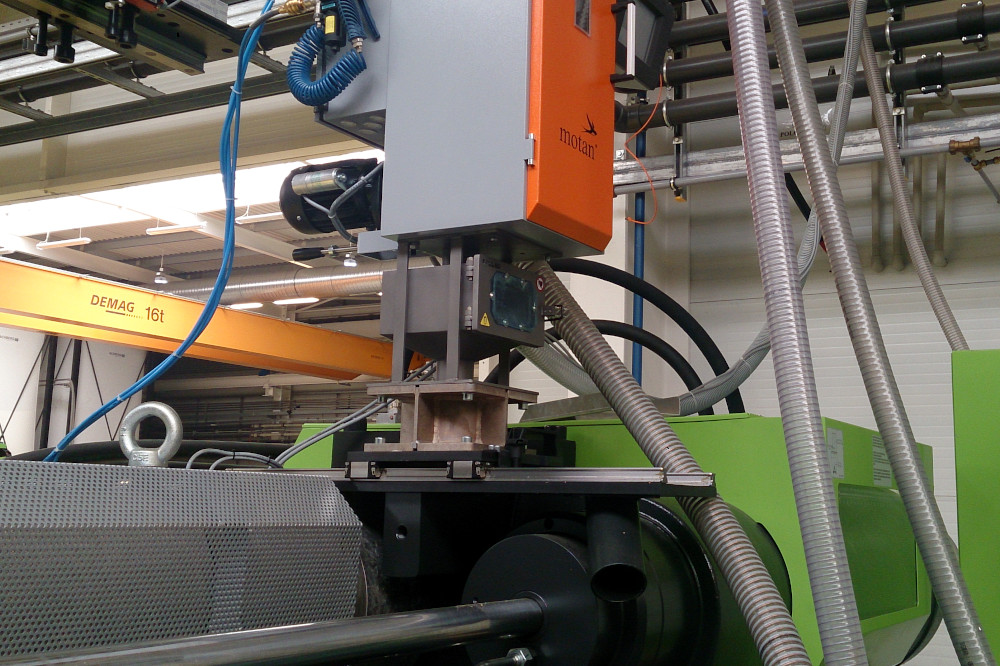

Robustná konštrukcia zaručuje, že separátor vydrží aj veľmi vysoké hmotnostné zaťaženie. Ďalšie parametre sú podobné ako pri MSS-MC IN, t. j. separátor má magnetické rošty uložené v smere otvárania vstupných dvierok, pričom pri čistení sa rošty vytiahnu zo separátora a dajú sa jednoducho a rýchlo vyčistiť. Separátor je primárne určený na potrubnú aplikáciu v odvetviach spracúvajúcich plasty (umiestňuje sa pred vstrekolismi, extrudérmi a pod.).
Tento magnetický separátor môžeme vyrobiť s maximálnou indukciou 12 000 G na jadre a 9 000 G na plášti magnetickej trubice. Tolerancia je +/- 10 %.
Výrobok | Vnútorný priemer (mm) | Dátová karta |
---|---|---|
MSS-MC HL 100/3 N | 100 | zobraziť PDF |
MSS-MC HL 150/5 N | 150 | zobraziť PDF |
MSS-MC HL 200/7 N | 200 | zobraziť PDF |
MSS-MC HL 250/9 N | 250 | zobraziť PDF |
MSS-MC HL 300/9 N | 300 | zobraziť PDF |

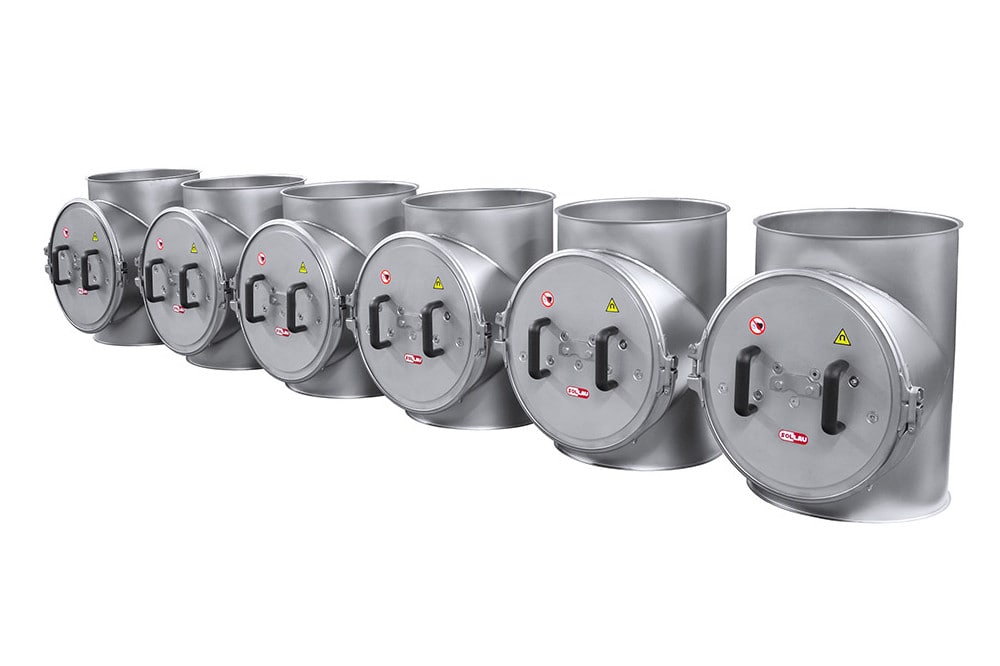

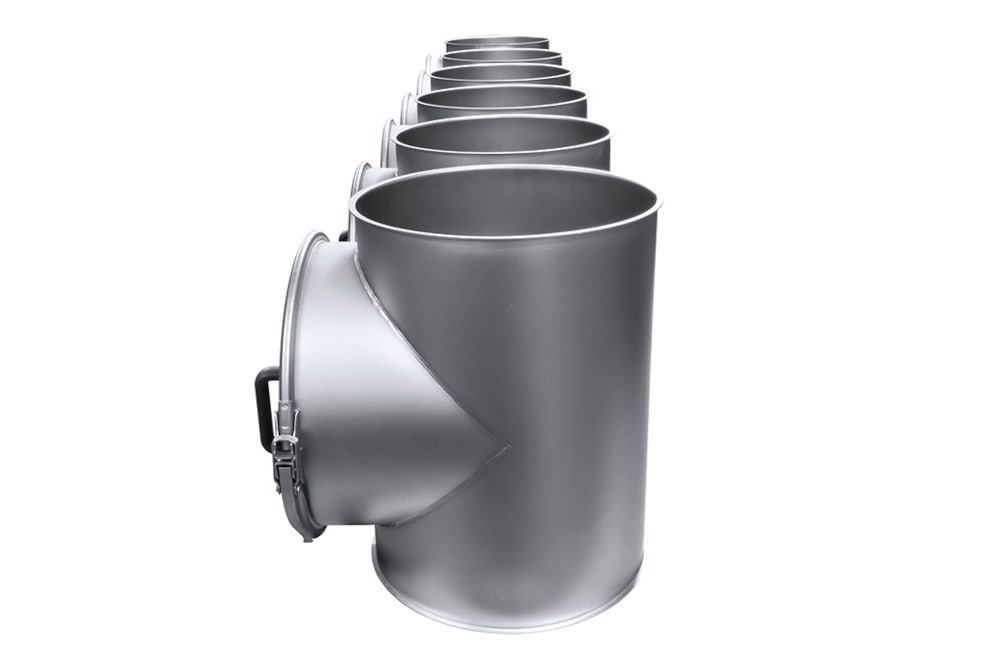

- dvojstupňová separácia
- pripojenie JACOB
- nízke obstarávacie náklady
- 13 500 G na plášti

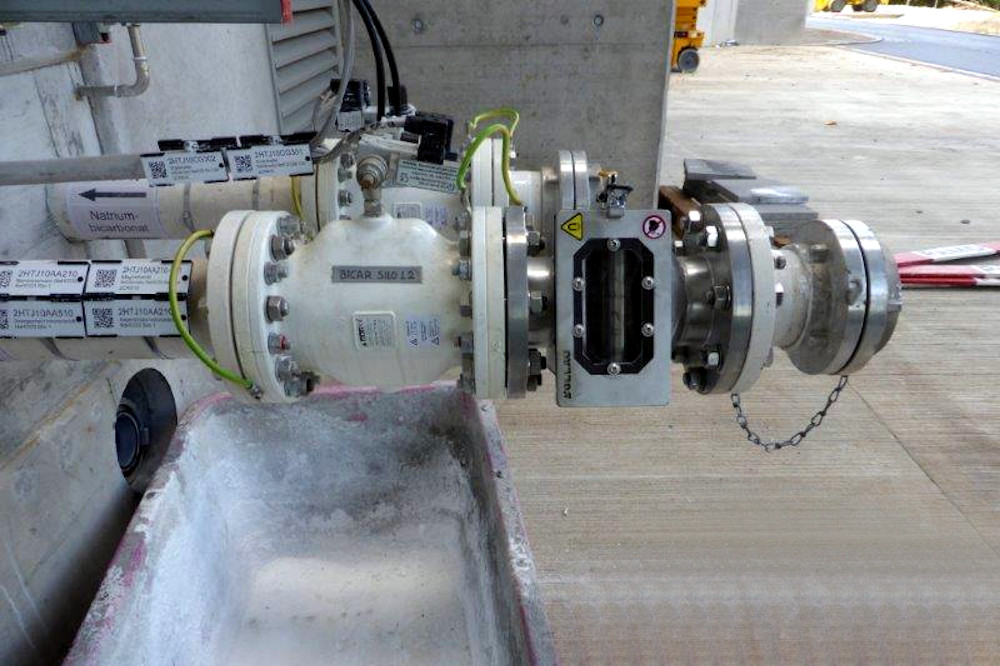

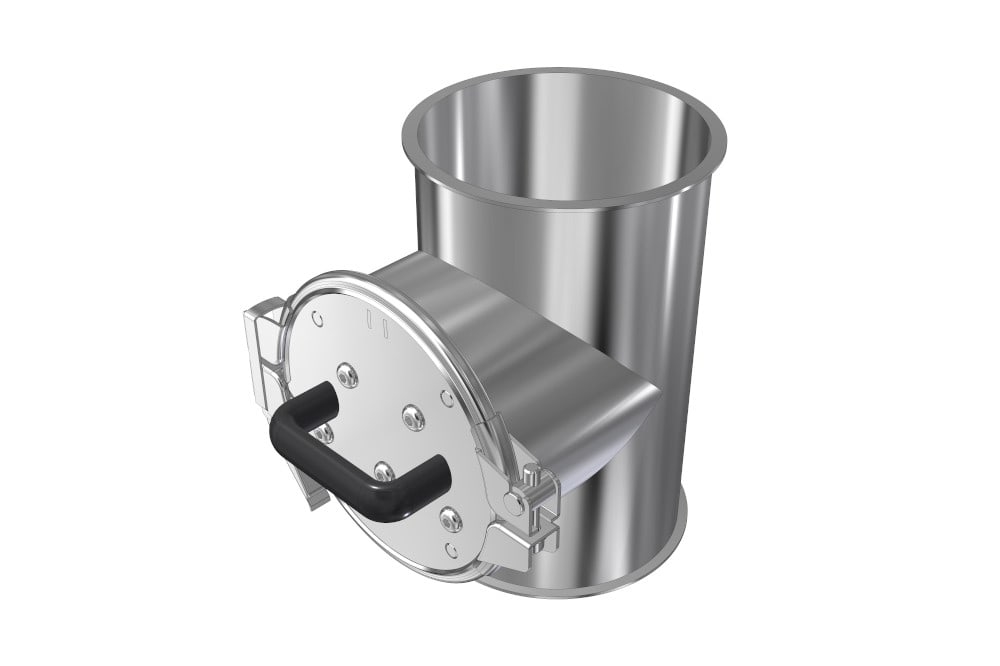

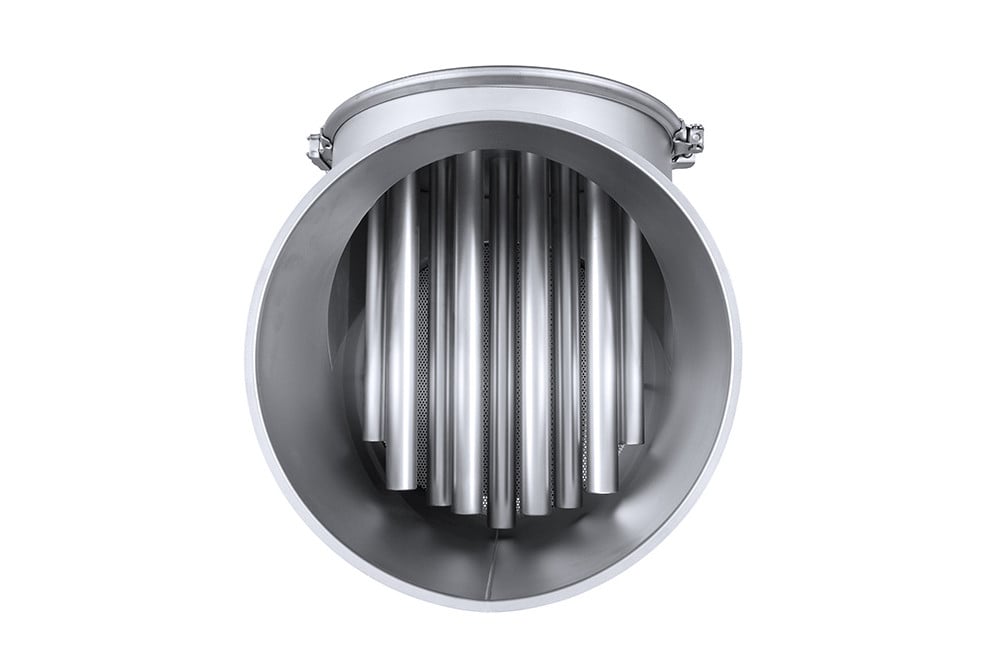

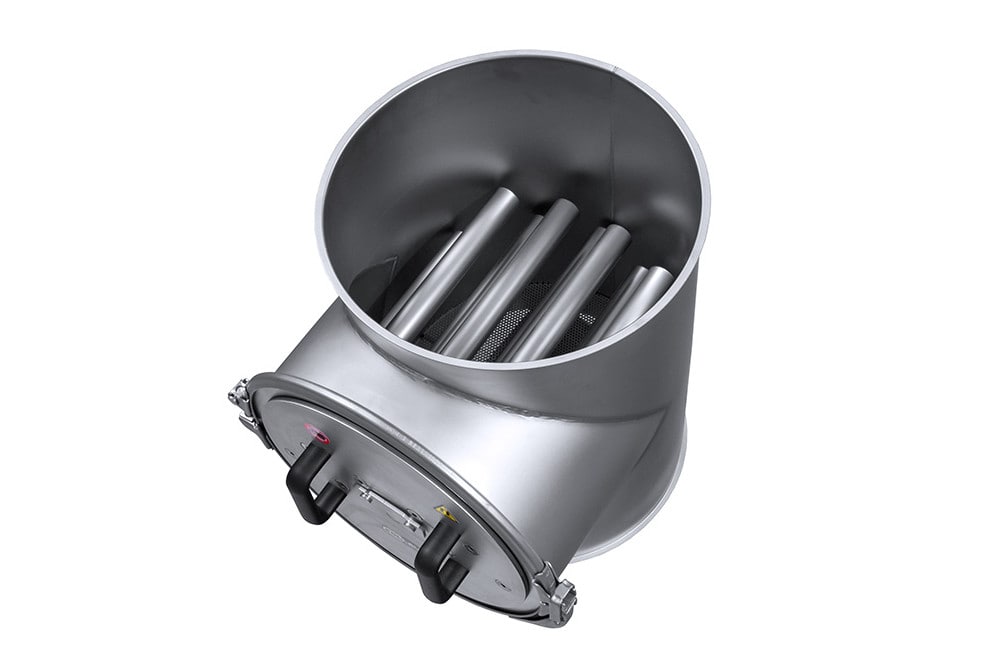

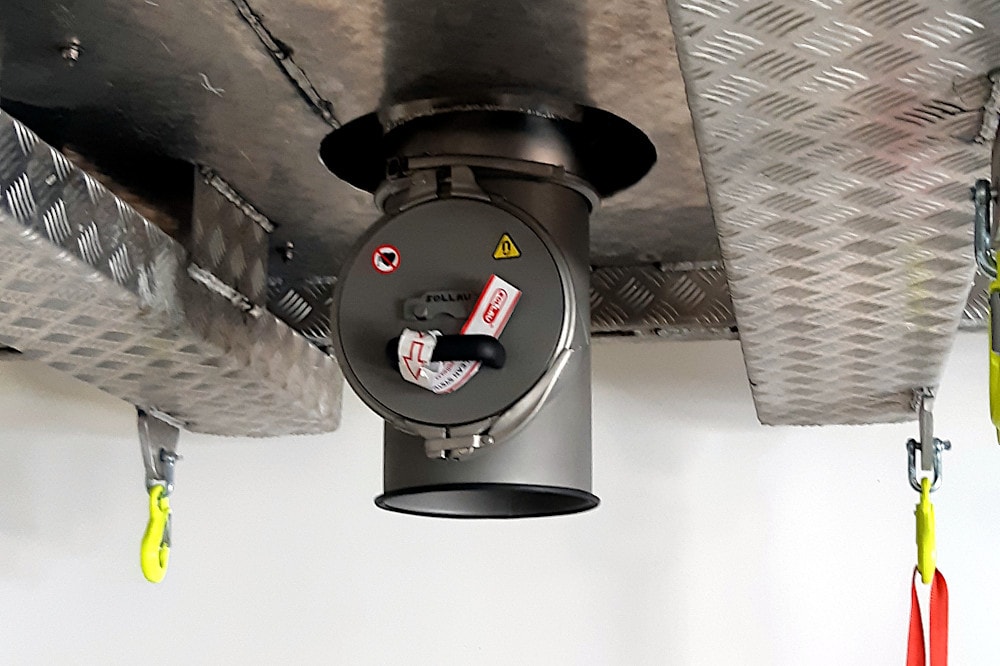

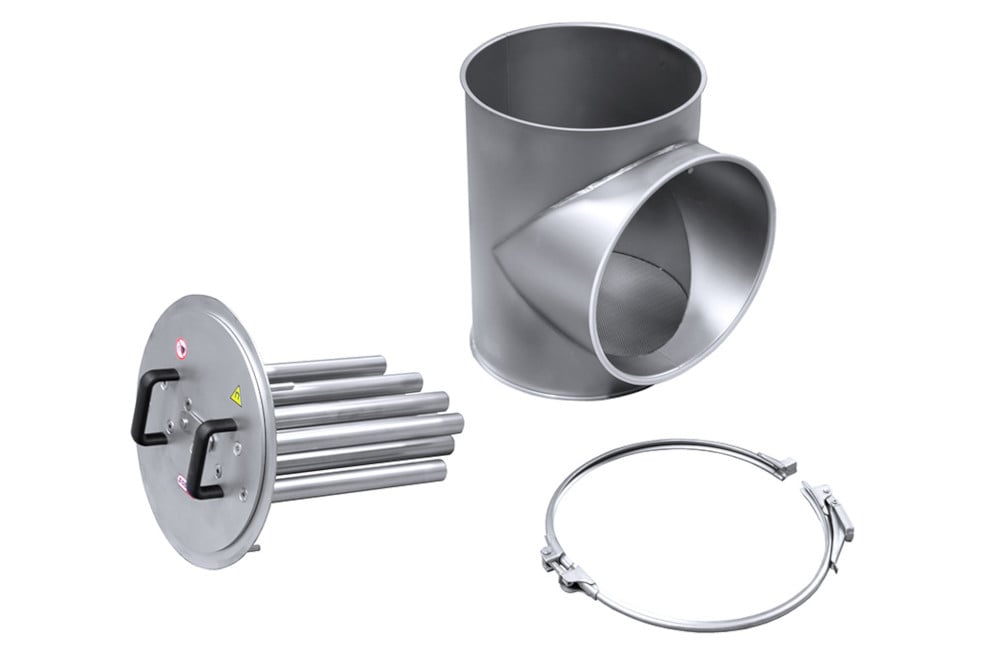

Ekonomická, popritom však plne funkčná verzia magnetického roštového separátora na aplikáciu v potrubných systémoch JACOB. Separátor je obojstranne zakončený prírubami JACOB (s priemerom od 50 do 300 mm). V porovnaní s bežnými roštovými separátormi je lacnejší, ľahší a má aj nižšiu stavebnú výšku. Okrúhle telo separátora navyše zaisťuje hladký prietok materiálu cez separátor (nedochádza k nežiaducemu zachytávaniu či hromadeniu vnútri separátora).
Separátor má magnetické rošty uložené v smere otvárania vstupných dvierok, pričom pri čistení sa rošty vytiahnu zo separátora a dajú sa jednoducho a rýchlo vyčistiť. Vďaka zakončeniu prírubami JACOB je použitie tohto separátora veľmi univerzálne (možno ho použiť aj napr. za odsávacie či odprašovacie zariadenia).
Tento magnetický separátor môžeme vyrobiť s maximálnou indukciou 12 000 G na jadre a 9 000 G na plášti magnetickej trubice. Tolerancia je +/- 10 %.
Výrobok | Vnútorný priemer (mm) | Dátová karta |
---|---|---|
MSS-MC COMPACT 100/3 N | 99 | zobraziť PDF |
MSS-MC COMPACT 150/5 N | 149 | zobraziť PDF |
MSS-MC COMPACT 200/7 N | 199 | zobraziť PDF |
MSS-MC COMPACT 250/9 N | 249 | zobraziť PDF |
MSS-MC COMPACT 300/9 N | 299 | zobraziť PDF |

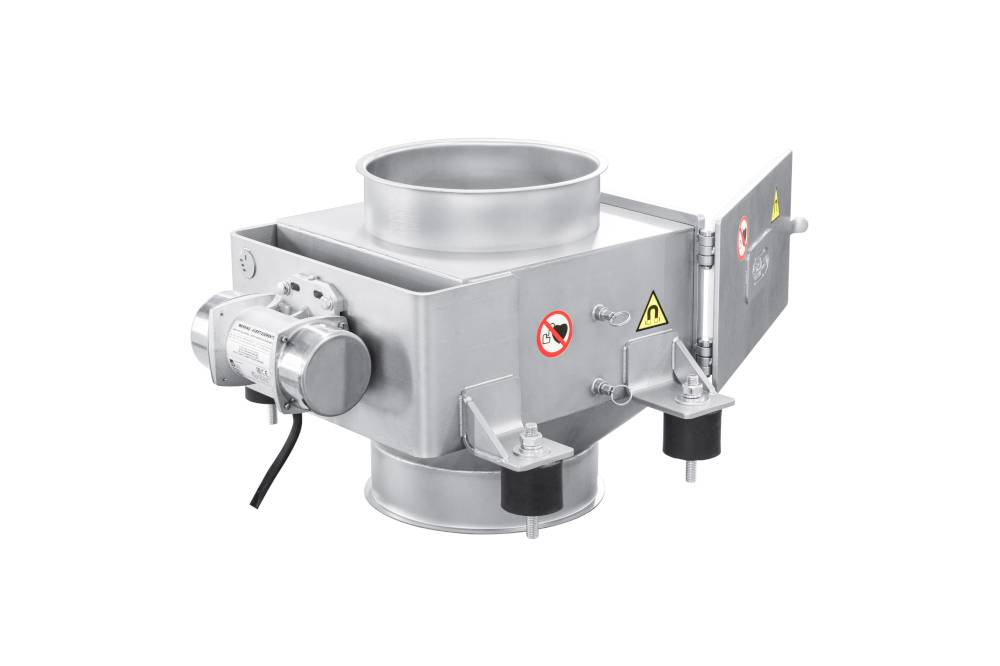

- dvojstupňová separácia
- vybavený elektrickým mikrovibrátorom
- pre horšie priepustné materiály so sklonmi klambovať
- veľká variabilita pripojenia
- 18 700 G na jadre a 12 200 G na plášti

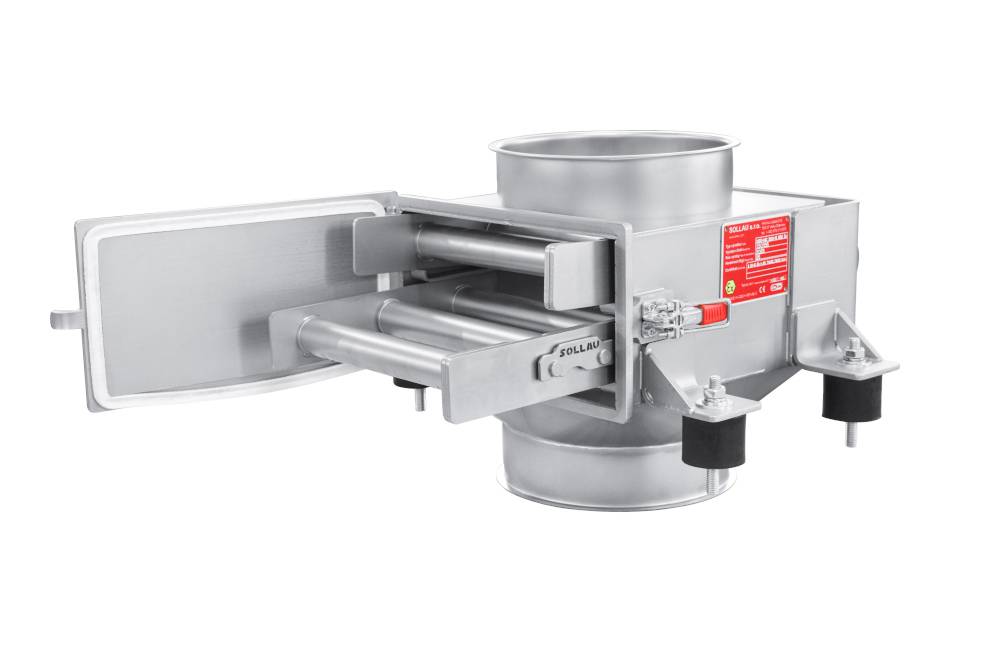

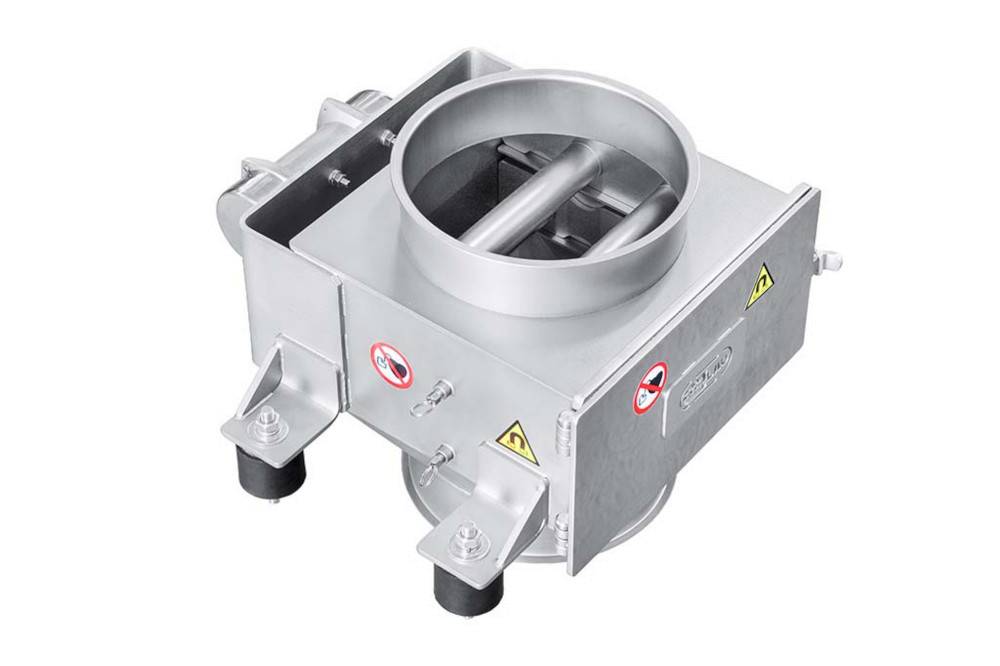

Tento separátor je výnimočný tým, že umožňuje aplikovať výhody roštového separátora (vysoká magnetická indukcia, vysoká kvalita separácie) aj na separáciu z horšie priepustných materiálov, ktoré majú sklon klambovať.

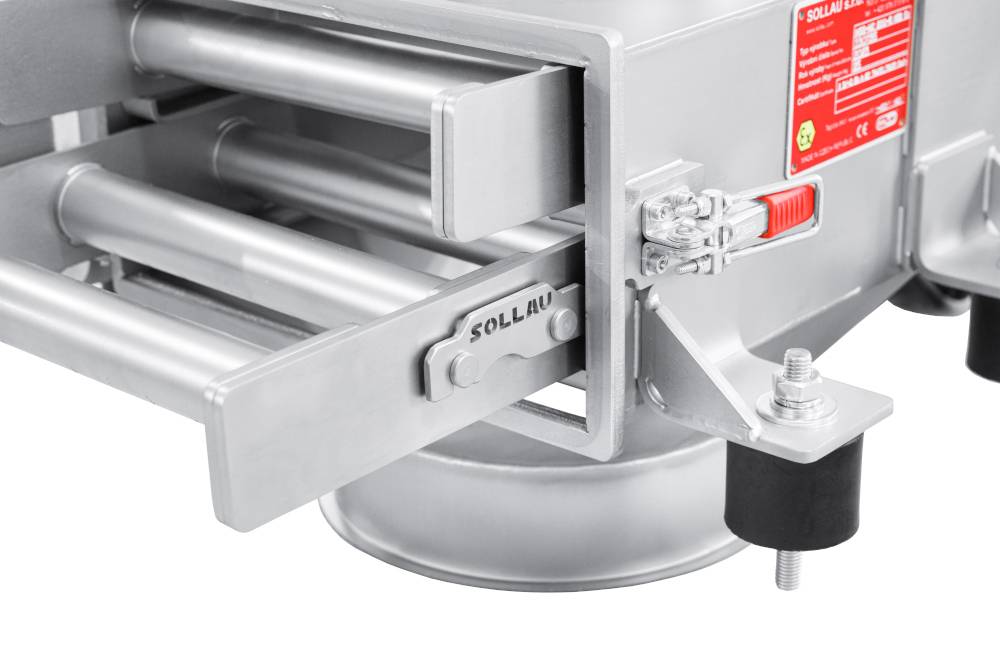

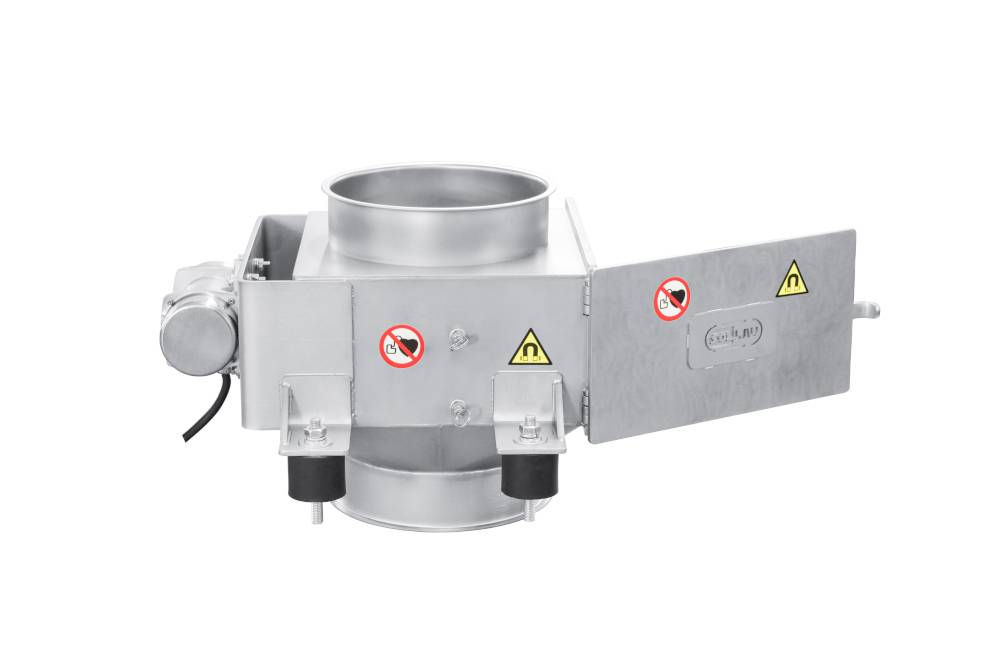

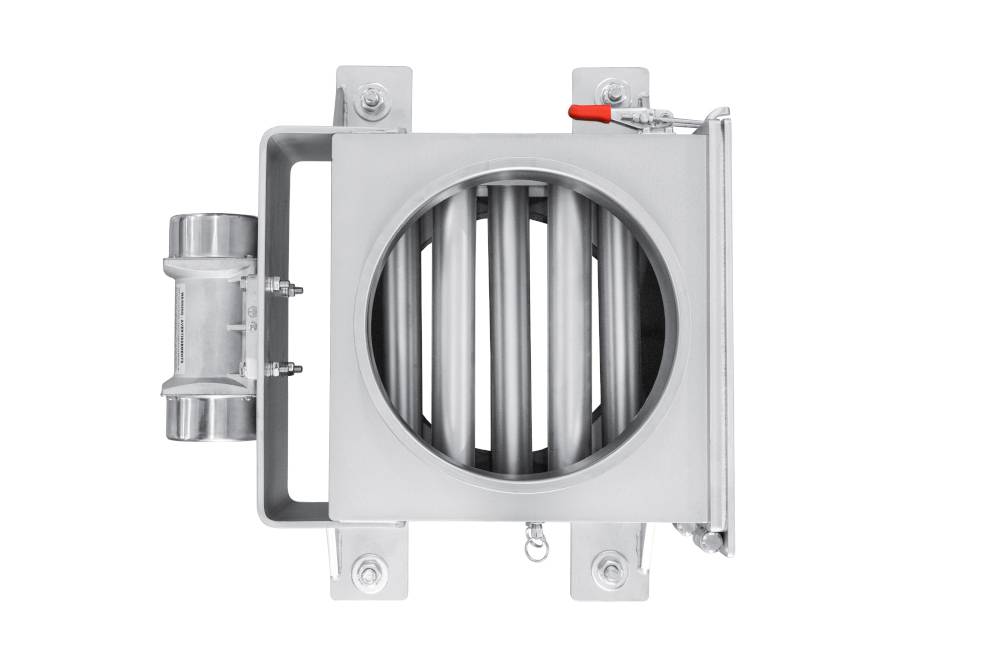

Magnetický separátor je vybavený vibračným elektromotorom, ktorý je umiestnený z vonkajšej strany skrine separátora. Vibrácie zamedzujú upchatiu magnetických roštov separovaným materiálom. Vďaka tomu je magnetická separácia veľmi kvalitná a tok materiálu separátorom plynulý.
Separátor je konštruovaný tak, aby vibrácie separátora neovplyvňovali okolité technológie.
Tento magnetický separátor môžeme vyrobiť s maximálnou indukciou 12 000 G na jadre a 9 000 G na plášti magnetickej trubice. Tolerancia je +/- 10 %.
Prečo skriňové magnetické separátory od SOLLAU?
Stiahnuť PDF
(veľkosť 768 kB)
V akých priemyselných odvetviach sa uplatní roštový magnetický separátor?
Magnetické skriňové rošty sa uplatnenia najmä v oblasti recyklácie a spracovania odpadov, v potravinárstve, farmácii, drevárstve, pri výrobe plastov, ťažbe a spracovaní nerastov, pri výrobe priemyselnej keramiky a skla a pod.
