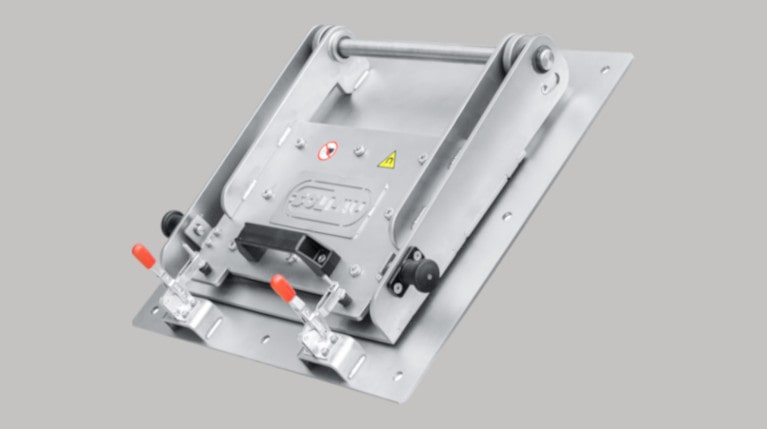

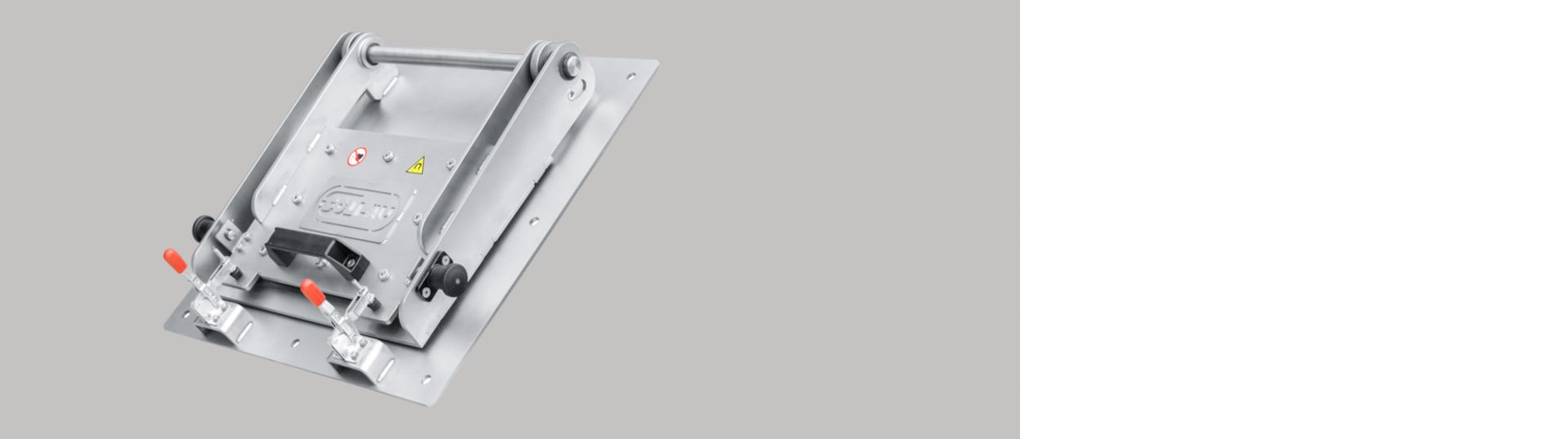

Magnetické dvere MS-MC-K/S

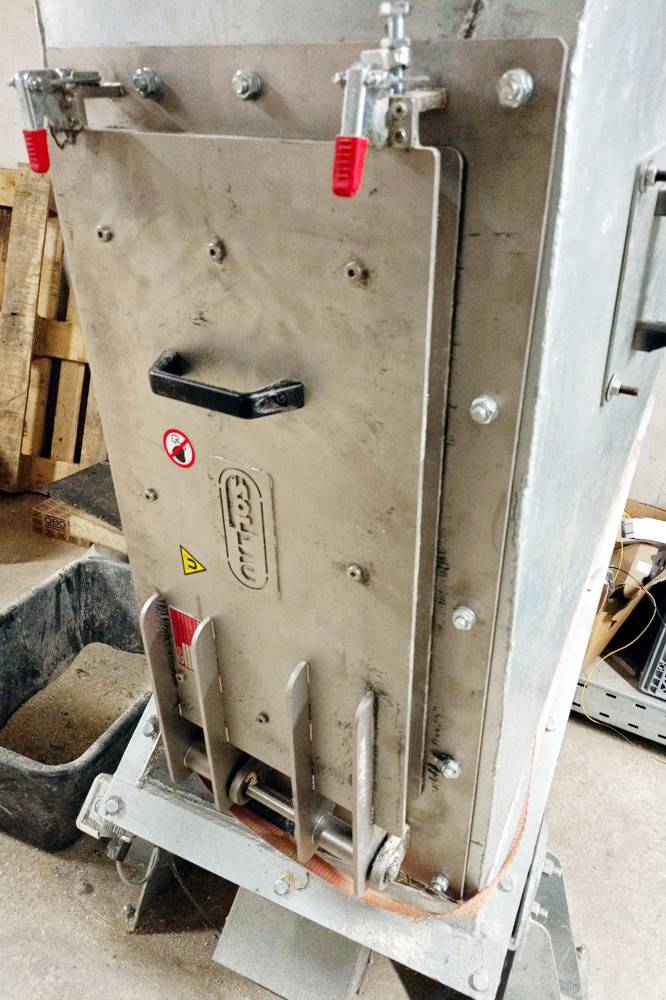

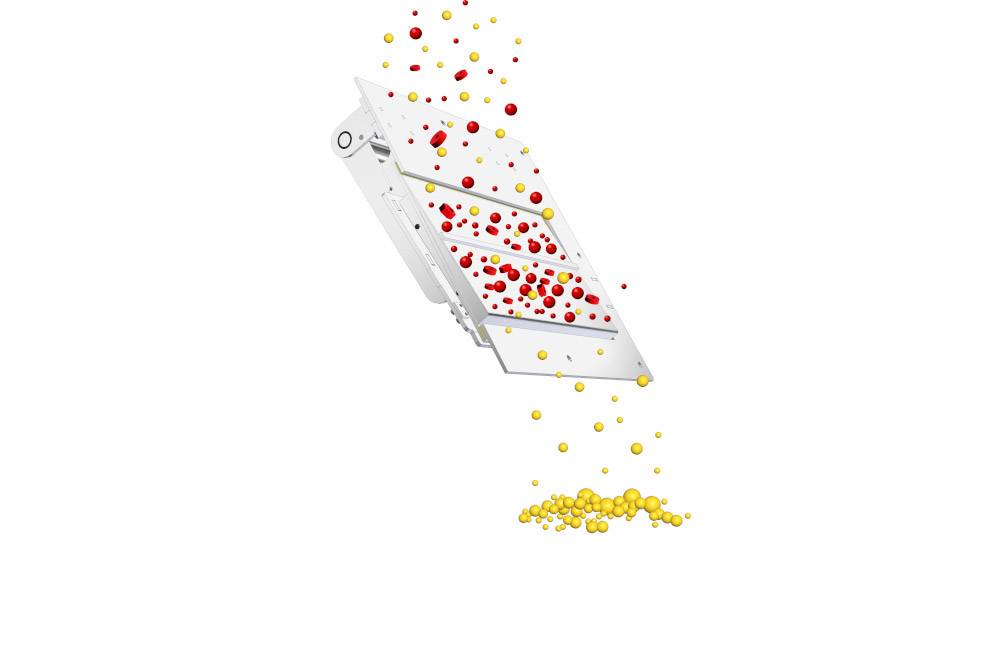

Magnetické dvere MS-MC-K/S sú jednoduchým a zároveň vysoko účinným magnetickým separátorom s veľmi širokým spektrom uplatnenia. Najčastejšie sa magnetické dvere inštalujú do šikmého potrubia ako jeho integrálna súčasť, preto ich možno použiť pre akýkoľvek sypký materiál. Uplatnia sa najmä tam, kde nie je možné (napr. pre inštalačnú výšku alebo nadväznú technológiu) použiť komplexný magnetický separátor. V existujúcom potrubí stačí vyrezať otvor a vsadiť doň magnetické dvere.
Vďaka výhodnej cene je tento magnetický sklz veľmi populárny. Osadzujeme ich veľmi silnými neodýmovými magnetmi, preto majú vysokú účinnosť magnetickej separácie.
Pretože sa do toku materiálu nevkladá žiadna prekážka (napr. magnetický rošt), ktorá by mohla spôsobovať klembovanie materiálu alebo by sa mohla poškodiť abrazívnym materiálom, magnetické dvere sú vhodné aj pre abrazívne alebo ťažšie priestupné materiály.
Konštrukcia magnetických dverí
Magnetické dvere tvoria dve časti:
- magnetické jadro
- krycí plech
Magnetické sklzy vyrábame v dvoch modelových radách, ktoré sa líšia iba spôsobom čistenia.
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

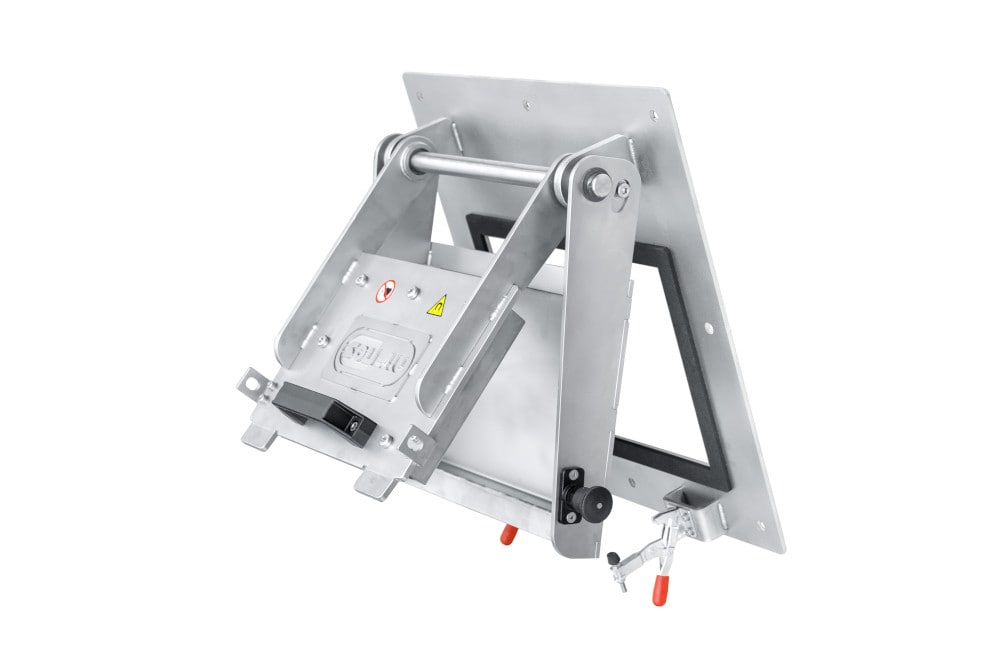

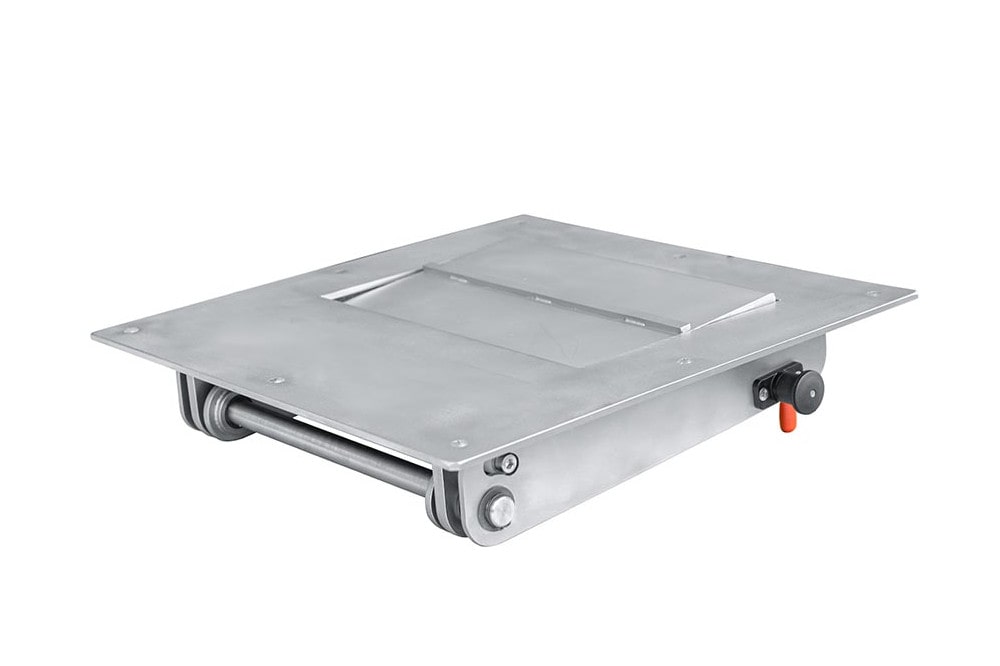

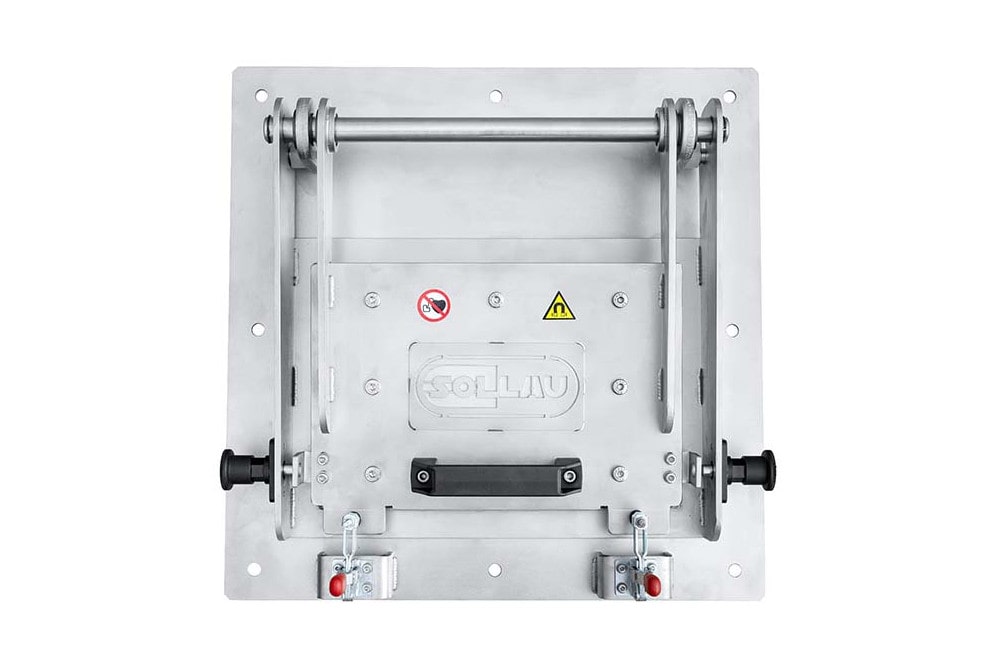

MS-MC-K
- čistenie – vyklopením
- štandardne 4 500 G (ako opcia až 7 000 G) v mieste kontaktu so separovaným médiom
- odolné vyhotovenie kompletne z nehrdzavejúcej ocele
Výklopné magnetické dvere odporúčame použiť tam, kde je dostatok miesta na obsluhu a na vyklopenie dverí. V menších priestoroch odporúčame použiť dvere s výsuvným spôsobom čistenia.
Čistenie výklopných magnetických dverí

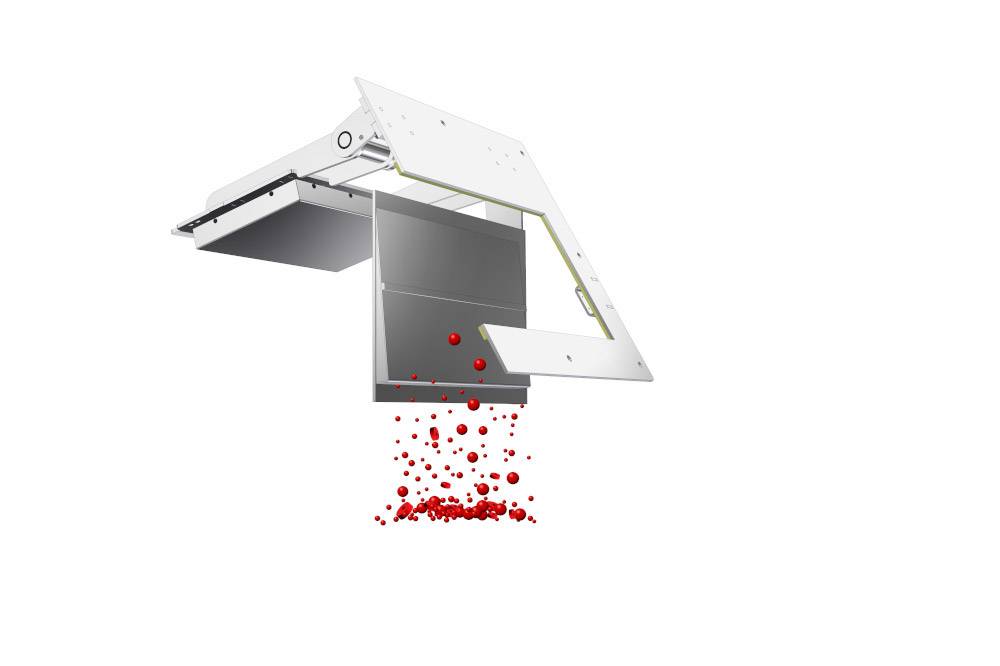

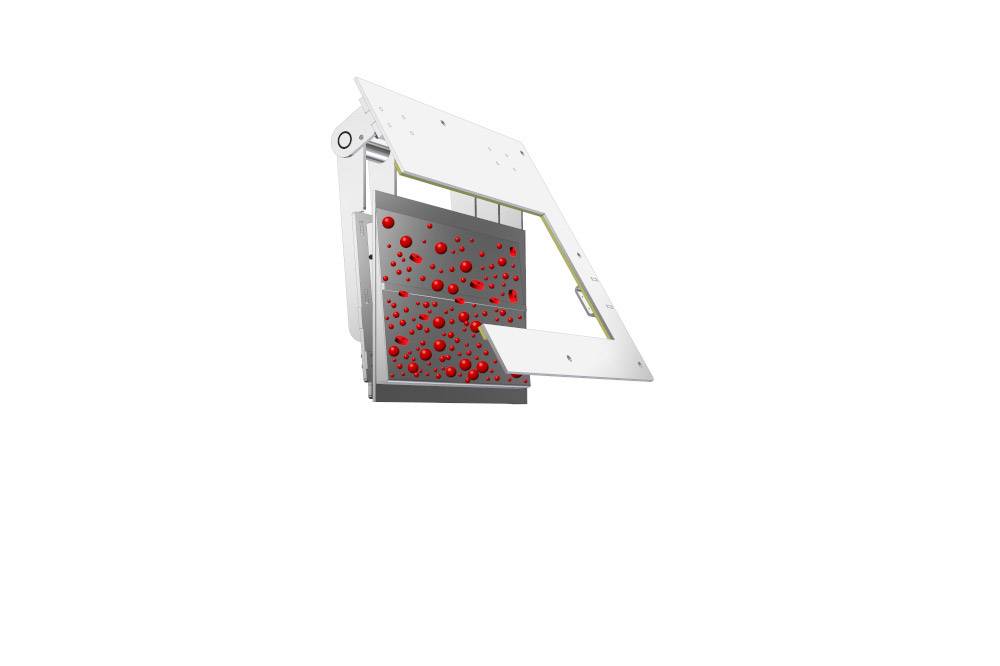

Po zastavení toku materiálu a uvoľnení poistky odklopíte magnetické dvere. V druhom kroku odklopíte magnetické jadro a kovy zachytené na krycom plechu odpadnú. Magnetické dvere s týmto druhom čistenia sú vhodné tam, kde je dostatok miesta na obsluhu.
| Výrobok | Hmotnosť (kg) | Rozmeěr vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| MS-MC-K 200x200 N | 21 | 200 x 200 | zobraziť PDF |
| MS-MC-K 300x200 N | 26 | 300 x 200 | zobraziť PDF |
| MS-MC-K 400x250 N | 43 | 400 x 250 | zobraziť PDF |
| MS-MC-K 500x250 N | 52 | 500 x 250 | zobraziť PDF |
| MS-MC-K 600x300 N | 69 | 600 x 300 | zobraziť PDF |
MS-MC-S
- čistenie – vysunutím nabok
- pre ťažko dostupné miesta
- štandardne 4 500 G (ako opcia až 7 000 G) v mieste kontaktu so separovaným médiom
- odolné vyhotovenie kompletne z nehrdzavejúcej ocele

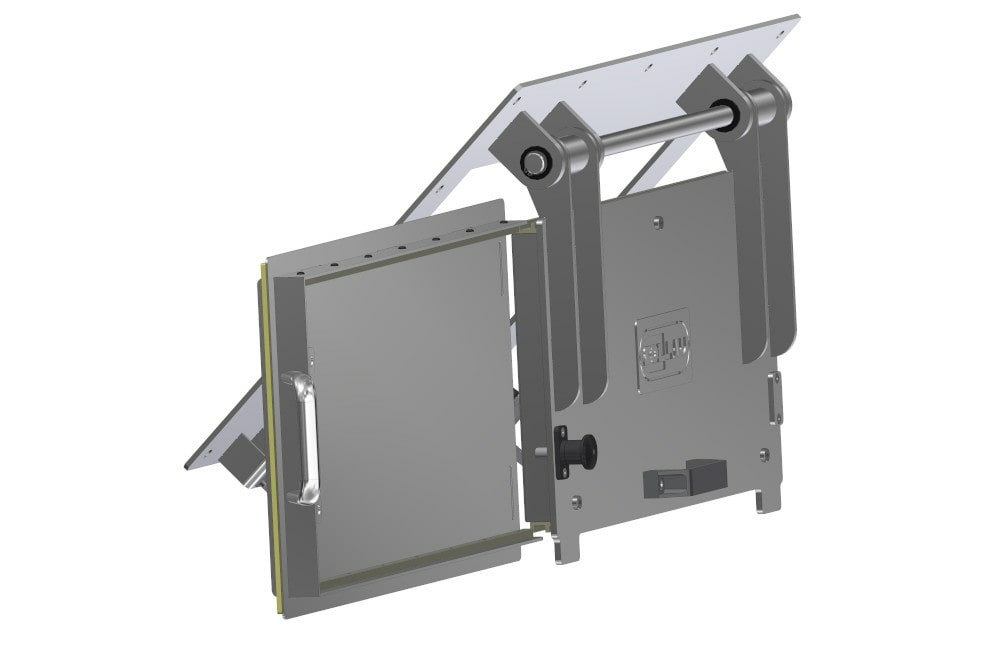

Výsuvné magnetické dvere sú skvelým riešením tam, kde nie je dostatok miesta na čistenie dverí vyklopením (napr. potrubie je nainštalované blízko steny, iného potrubia atď.). V tom prípade odporúčame využiť výsuvné magnetické dvere, pri ktorých sa magnetické jadro vysúva nabok.

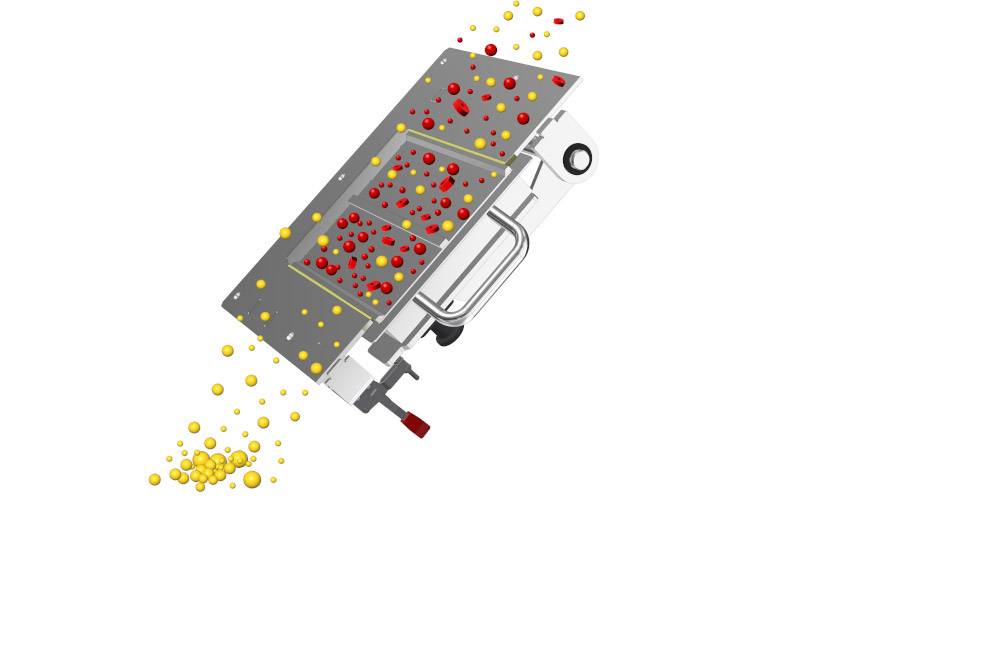

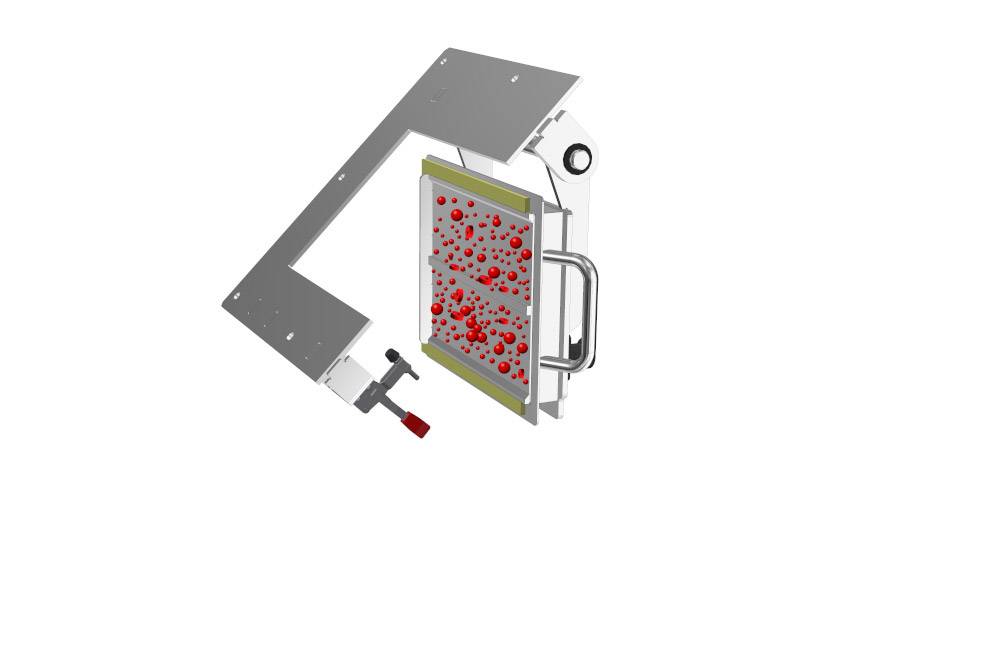

Čistenie výsuvných magnetických dverí

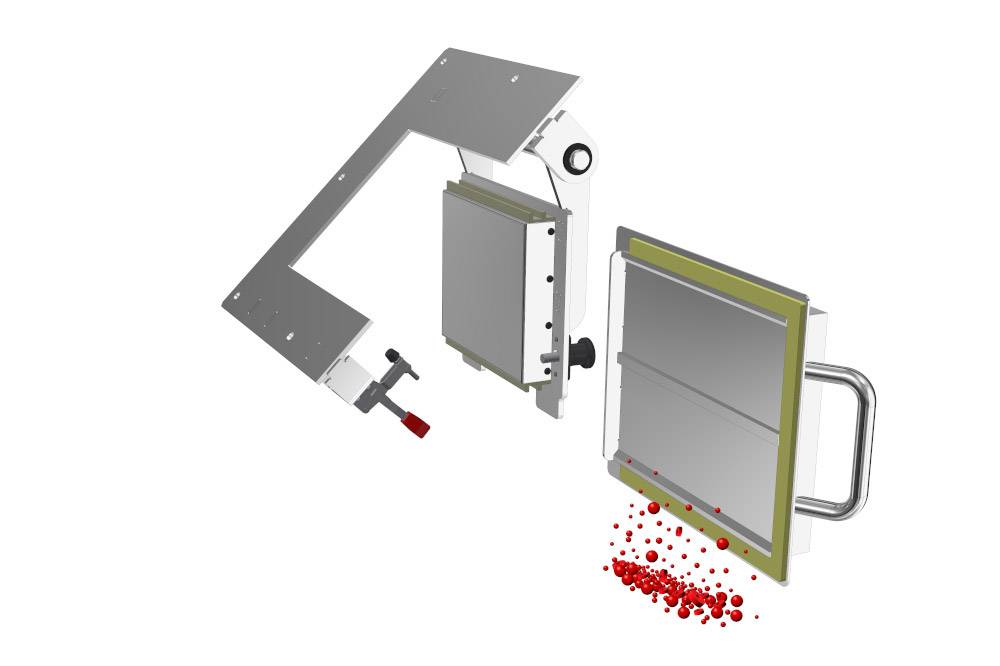

Po zastavení toku materiálu a uvoľnení poistky odklopíte magnetické dvere. V druhom kroku vysuniete magnetické jadro nabok a kovy zachytené na krycom plechu odpadnú. Magnetické dvere s týmto druhom čistenia sú vhodné tam, kde nie je dostatok miesta na obsluhu.
| Výrobok | Hmotnosť (kg) | Rozmer vstupu/výstupu (mm) | Dátová karta |
|---|---|---|---|
| MS-MC-S 200x200 N | 18 | 200 x 200 | zobraziť PDF |
| MS-MC-S 300x200 N | 24 | 300 x 200 | zobraziť PDF |
| MS-MC-S 400x250 N | 39 | 400 x 250 | zobraziť PDF |
| MS-MC-S 500x250 N | 48 | 500 x 250 | zobraziť PDF |
| MS-MC-S 600x300 N | 65 | 600 x 300 | zobraziť PDF |
Magnetické dvere MS-MC-K/S sú jednoduchým a vysoko účinným magnetickým separátorom určeným na inštaláciu priamo do šikmého potrubia ako jeho integrálna súčasť. Hodia sa najmä tam, kde kvôli inštalačnej výške alebo nadväznej technológii nemožno použiť komplexnejší separátor. Vďaka výhodnej cene a veľmi silným neodymovým magnetom patria k najpopulárnejším typom magnetických separátorov pre sypné materiály.
Nie. Inštalácia je veľmi jednoduchá: do existujúceho potrubia vystrihnete otvor a do neho vsadíte magnetické dvere. Výroba separátora na mieru je samozrejmosťou; v dodávke zabezpečujeme inštaláciu, spustenie a zaškolenie obsluhy.
Obe varianty dosahujú rovnakú magnetickú účinnosť a líšia sa iba spôsobom čistenia. MS-MC-K (výklopné) odporúčame tam, kde je okolo potrubia dostatok priestoru pre obsluhu — dvere sa pri čistení odklopí. MS-MC-S (výsuvné) sú vhodné pre tesné alebo ťažšie prístupné miesta (potrubie blízko steny, iné technológie v okolí) — magnetické jadro sa pri čistení vysúva do strany, takže nie je nutný priestor pred dverami.
Postup je rovnaký pre obe varianty v dvoch krokoch: po zastavení toku materiálu uvoľníte poistku a odklopíte magnetické dvere. V druhom kroku odklopíte (MS-MC-K) alebo vysuniete do strany (MS-MC-S) magnetické jadro — kovy zachytené na kryte samovoľne odpadnú. Celý proces nevyžaduje nástroje ani demontáž separátora z potrubia.
Magnetické dvere sú vhodné pre akýkoľvek sypný materiál, vrátane abrazívnych alebo zle priestupných — do toku materiálu nie je vkladaná žiadna prekážka (napr. magnetický rošt), ktorá by spôsobovala klenbovanie alebo sa abráziou poškodzovala. Uplatnenie nachádzajú v potravinárskom, krmivárskom, farmaceutickom, drevospracujúcom, chemickom a keramickom priemysle.
Štandardne dosahujú magnetické dvere indukciu 4 500 G v mieste kontaktu so separovaným materiálom; ako opcia je dostupné prevedenie až 7 000 G. Zachytávajú feromagnetické častice od 0,5 mm. Obe varianty vyrábame v rozmeroch vstupu/výstupu od 200 × 200 mm do 600 × 300 mm; separátory sú vyhotovené v celonerezovom prevedení. Na vyžiadanie zabezpečíme výrobu na mieru.
V akých priemyselných odvetviach sa uplatní magnetický dvere?
Magnetické dvere sa uplatnenia v potravinárskom priemysle, pri výrobe krmív, farmaceutickom priemysle, drevospracujúcom, chemickom, keramickom priemysle atď.
