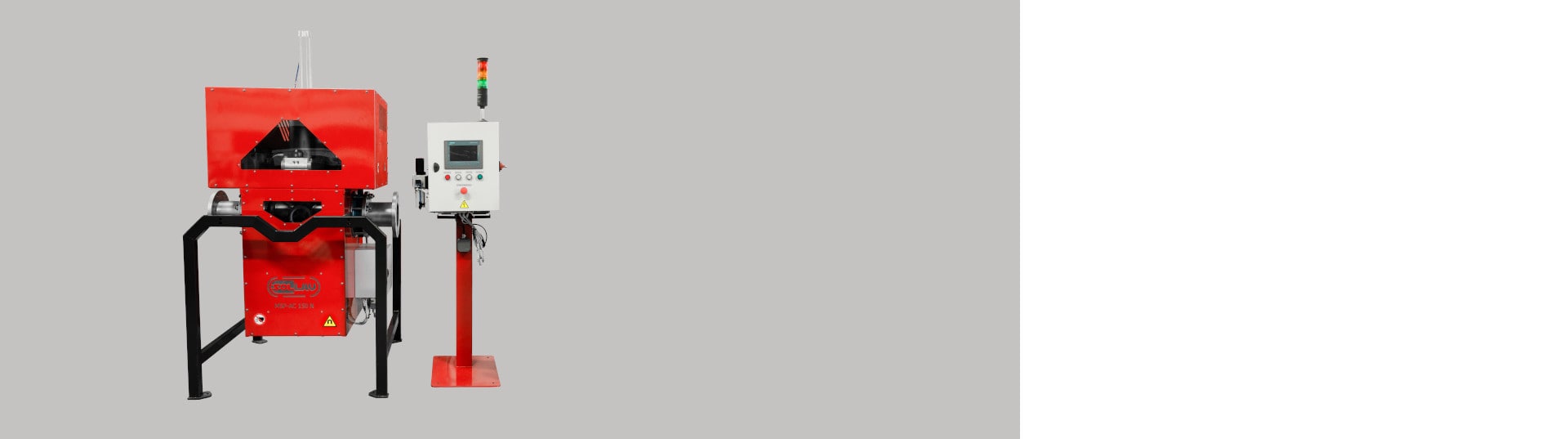

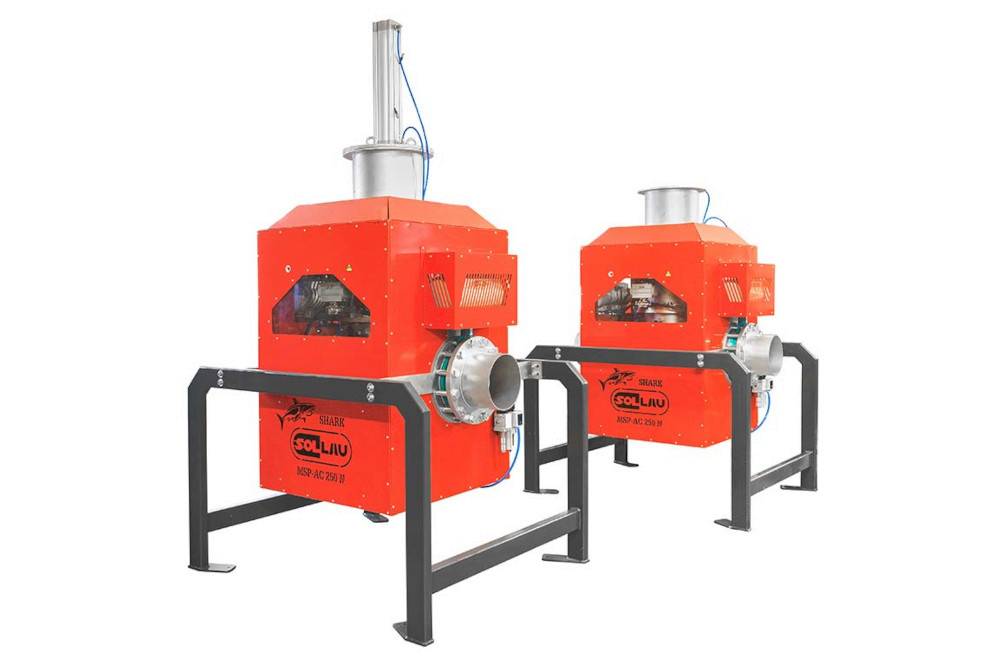

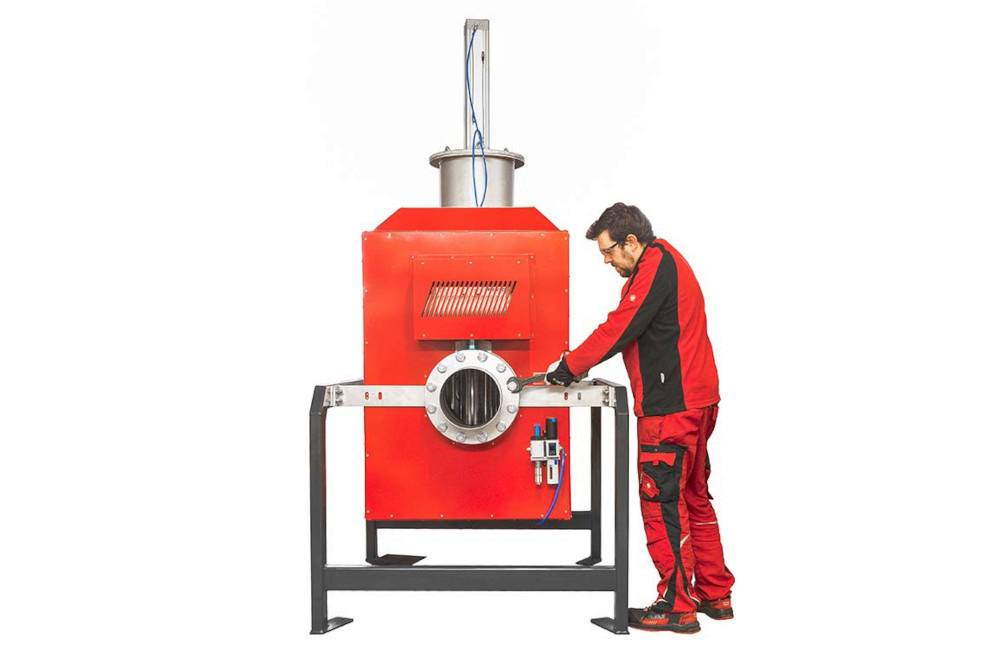

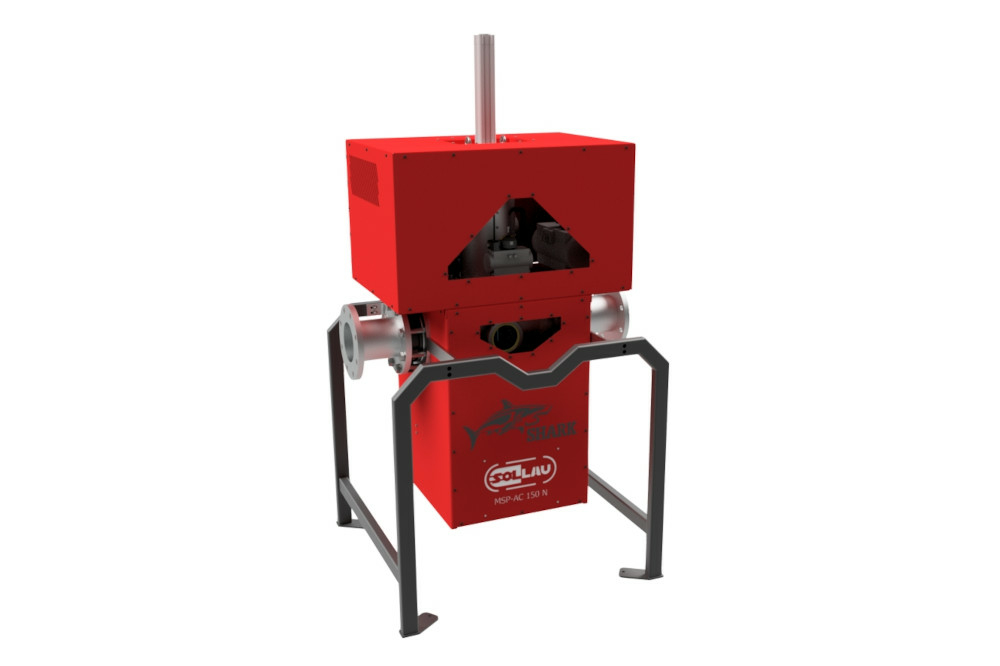

Prietokové magnetické separátory MSP-AC

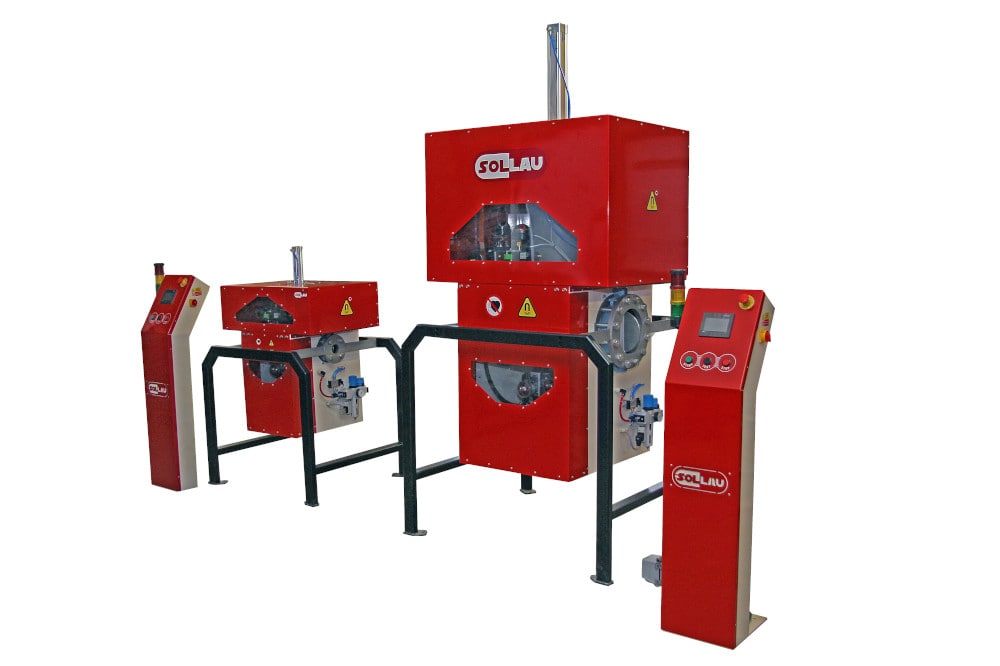

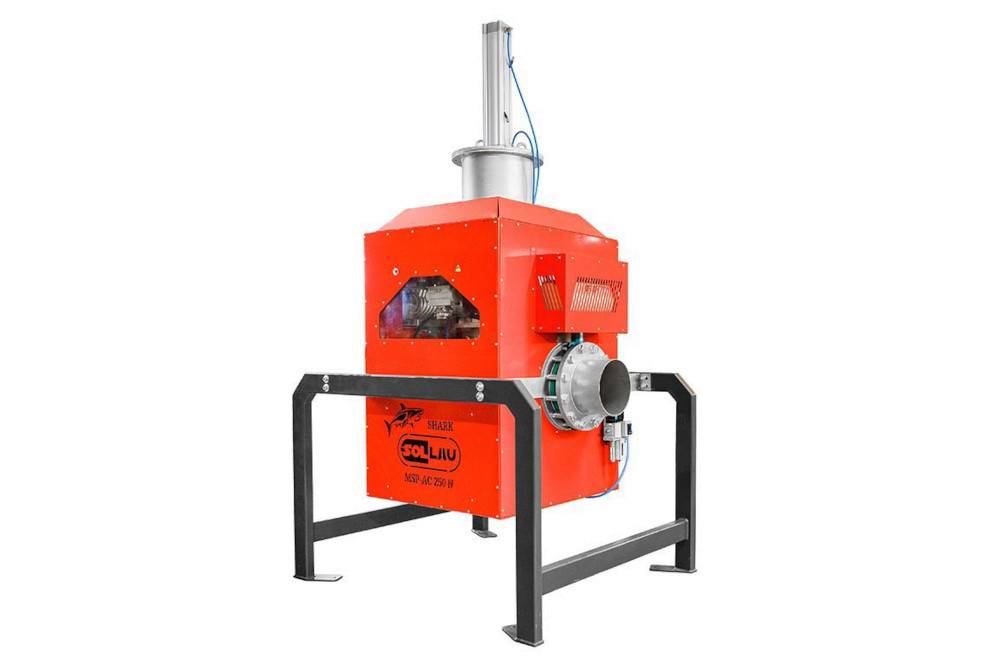

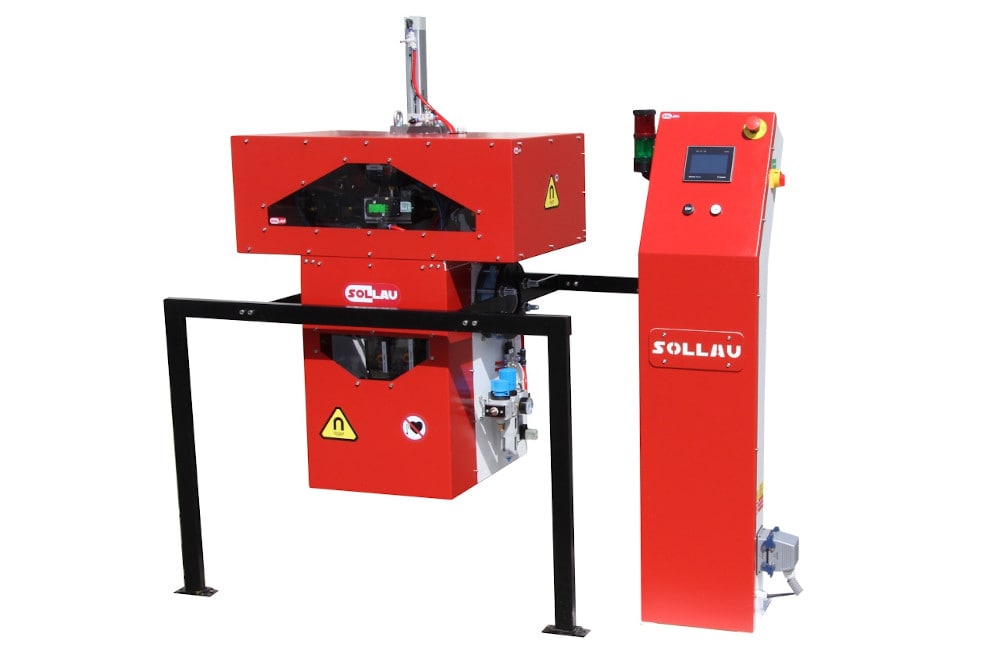

Magnetický separátor MSP-AC SHARK slúži na automatickú separáciu aj veľmi malých feromagnetických nečistôt z tekutých materiálov (od 1 mikrónu). Vďaka prepracovanému prietokovému labyrintu a automatizovanému systému čistenia je tento separátor medzi separátormi špičkou, a to z hľadiska účinnosti magnetickej separácie aj komfortu čistenia.
Prínosy použitia separátora
- maximálna separácia aj z kvapalín s veľkým obsahom feromagnetických kontaminantov
- minimalizácia nákladov na obsluhu
- minimalizácia nákladov na likvidáciu nebezpečného odpadu

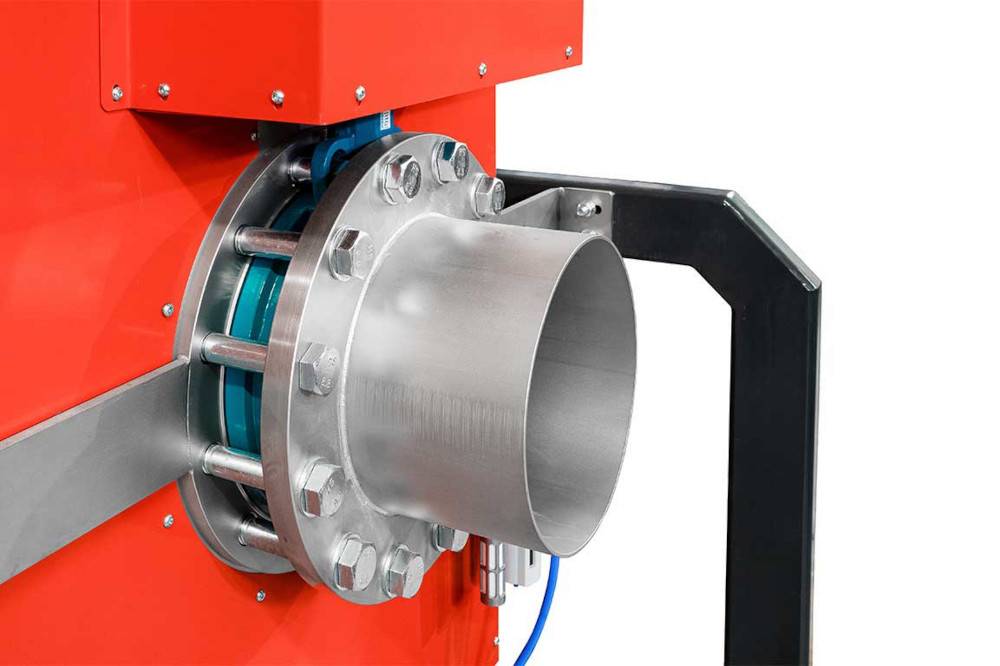

Magnetický prietokový separátor štandardne vyrábame v pripojovacích priemeroch od 50 do 250 mm, pripojovacie rozmery aj spôsob pripojenia (príruba, skrutkové pripojenie[JP1] , špeciálne prípojky) môžeme upraviť podľa vášho želania. Separátor osadzujeme najsilnejšími neodýmovými magnetmi s indukciou až 18 700 G na magnetické jadre (12 200 G na plášti) a odtrhovou silou 176 N!
Tieto magnetické filtre sami vyrábame. Garantujeme špičkové technické parametre aj priaznivú cenu.
Postup čistenia magnetického separátora MSP-AC SHARK
<
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!

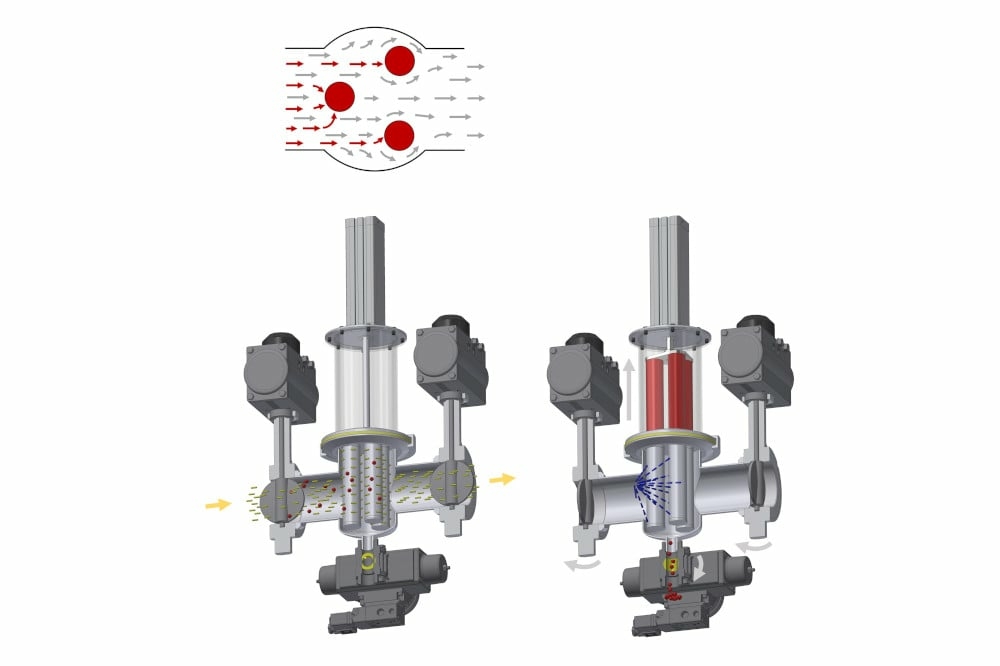

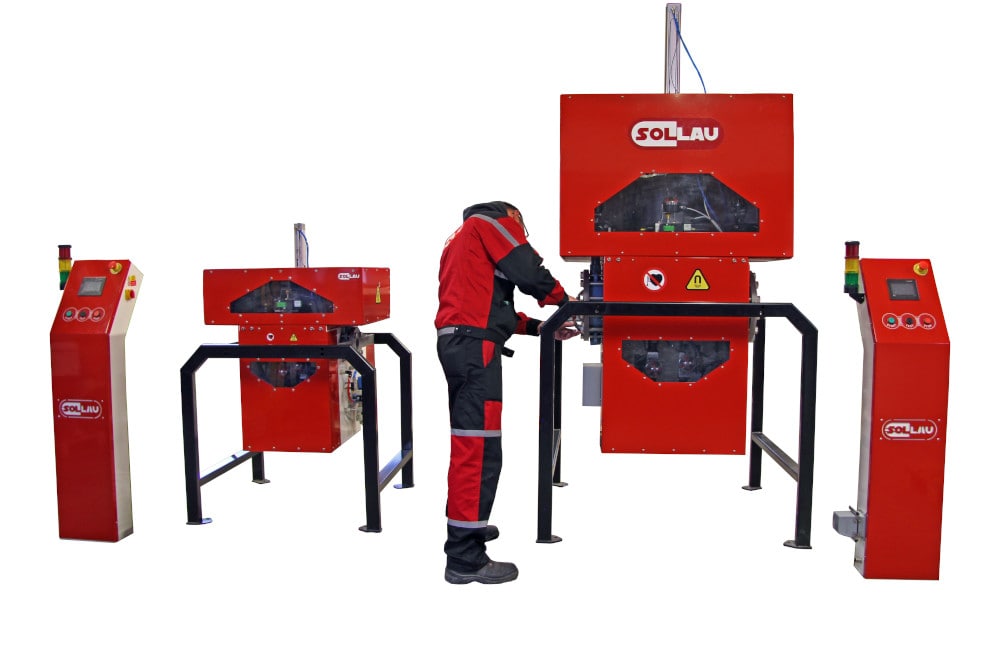

Základom magnetického separátora s automatickým čistením je sústava magnetických tyčí, ktoré tvoria prepracovaný prietokový labyrint. Tyče sú osadené najsilnejšími neodýmovými magnetmi, ktoré sú spolu s prietokovým labyrintom umožňujú separáciu aj veľmi jemných feromagnetických nečistôt. Celý proces čistenia separátora je plne automatizovaný.
Výhody
- automatické čistenie bez potreby ľudskej obsluhy
- neodýmové magnety s indukciou až 12 200 G v mieste styku s materiálom (= 18 700 G na mag. jadre)
- zachytávanie častíc Fe od 1 mikrónu
- možnosť nastaviť interval čistenia – časté čistenie = vysoká kvalita separácie
- možnosť pridať sekundárnu separáciu oplachovej kvapaliny = minimalizácia nákladov na likvidáciu nebezpečného odpadu = ekologická prevádzka
- možnosť vsadenia do potrubného bypassu
- možnosť prepojenia riadiaceho systému s riadiacim systémom linky

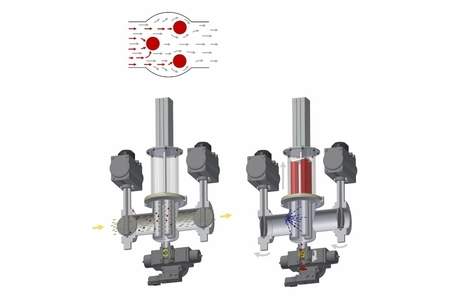

Ako prebieha čistenie separátora?

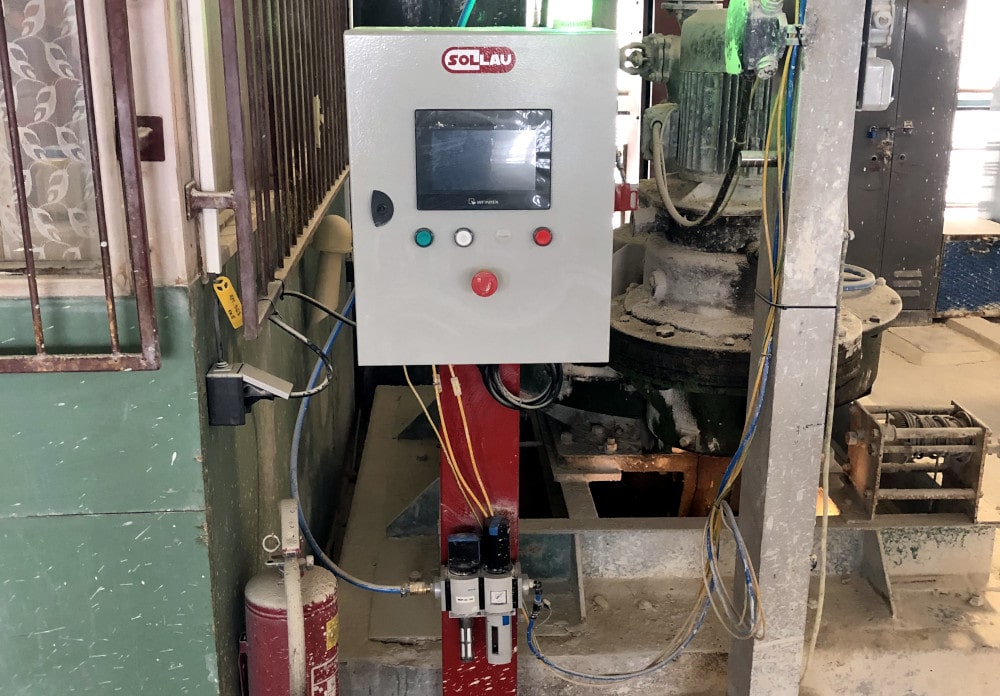

Čistenie separátora je plne automatické a zabezpečujú ho pneumatické prvky a plne programovateľná samostatná riadiaca jednotka. Jednotka sa ovláda pomocou dotykového displeja, ktorý umožňuje rýchle a jednoduché nastavenie separátora.

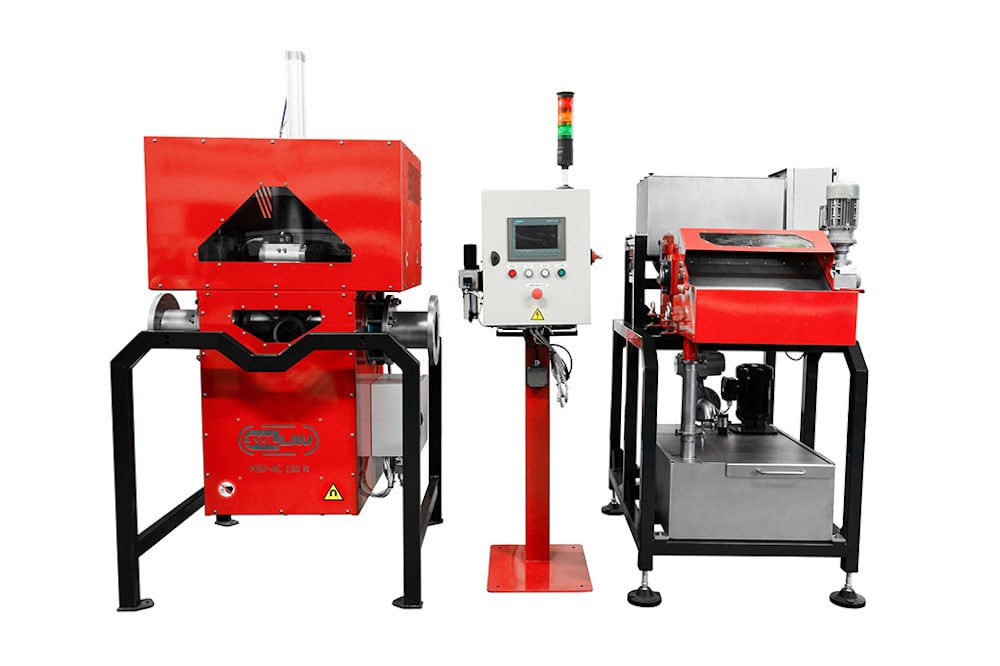

Počas čistenia sa kovy zachytené na magnetických trubiciach opláchnu vodou (alebo iným oplachovým médiom) a odvedú do odpadu. V prípade, že kovy nie je možné odviesť do odpadu (napr. z ekologických dôvodov), separátor doplníme druhým stupňom separácie – kovy sa odvedú do separačnej nádoby, kde sa oddelia od oplachovacieho média. Kovové nečistoty sa dajú ľahko zlikvidovať a oplachovacie médium sa môže znovu použiť na čistenie separátora. Tým sa vytvorí uzavretý okruh oplachovania.

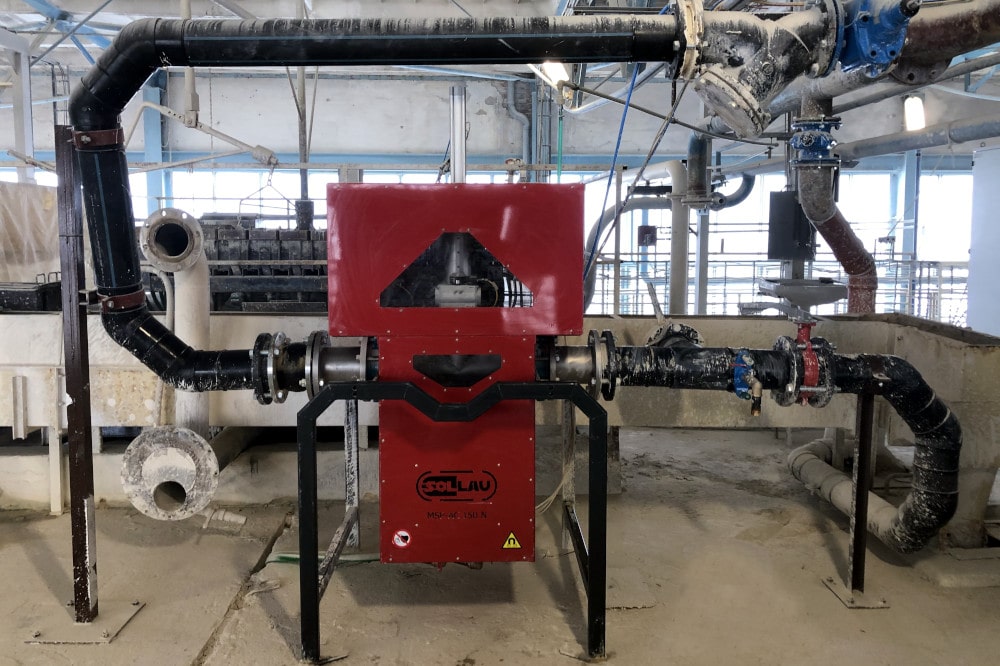

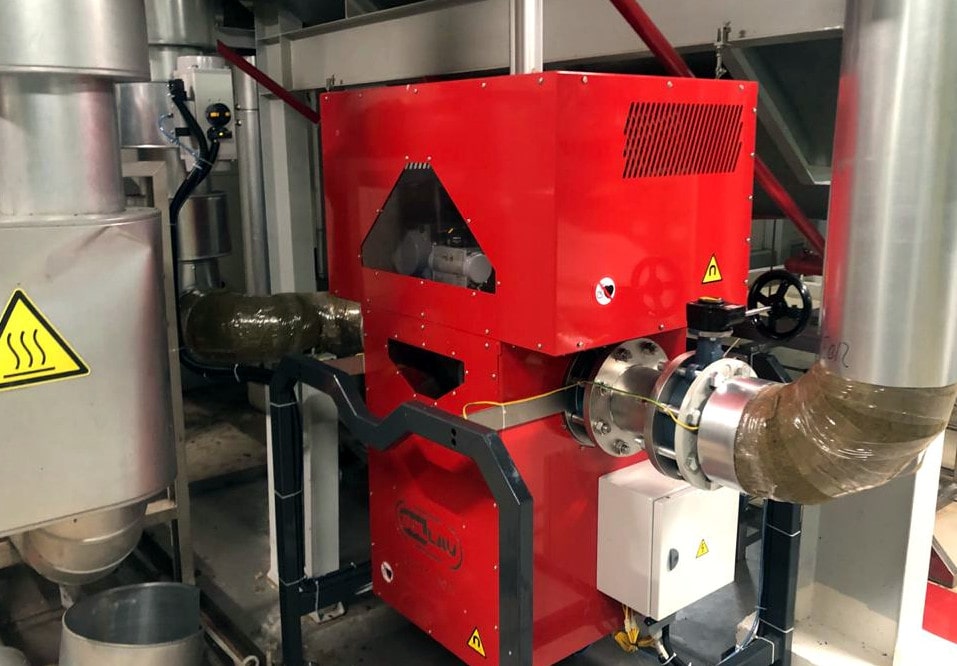

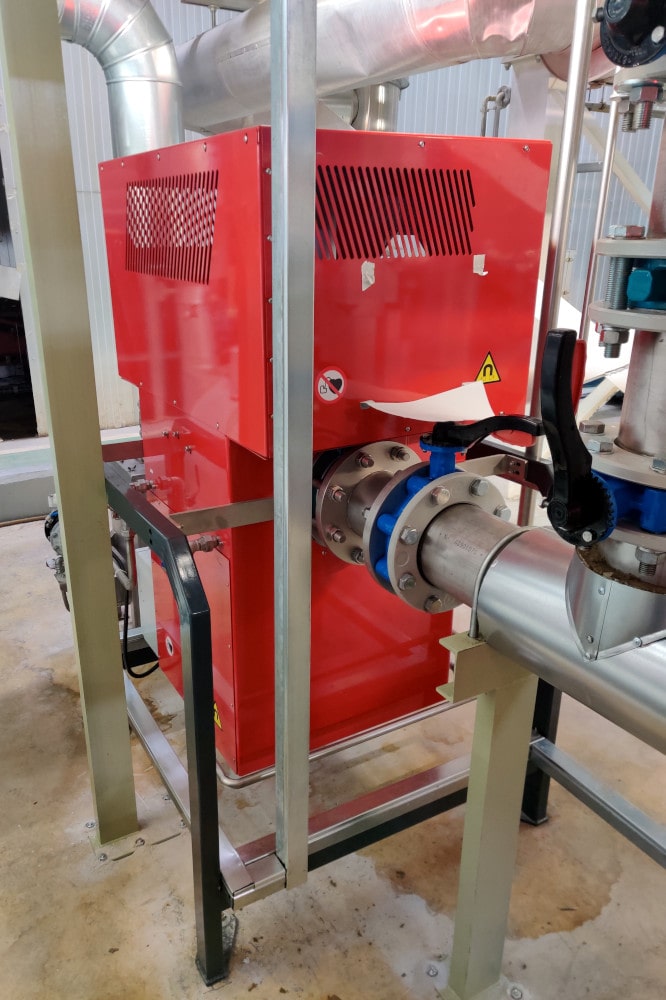

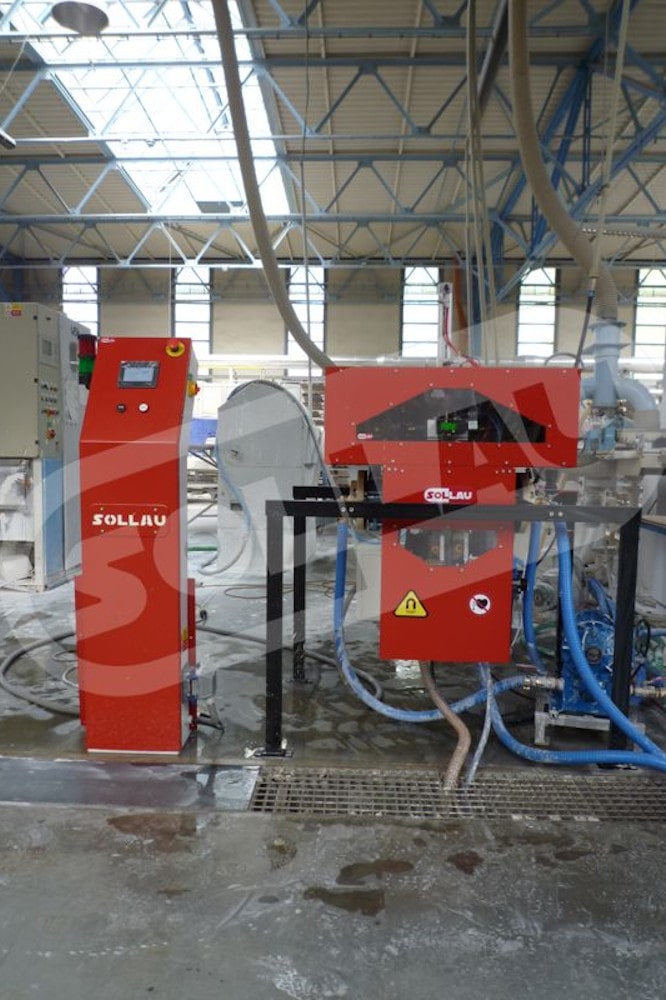

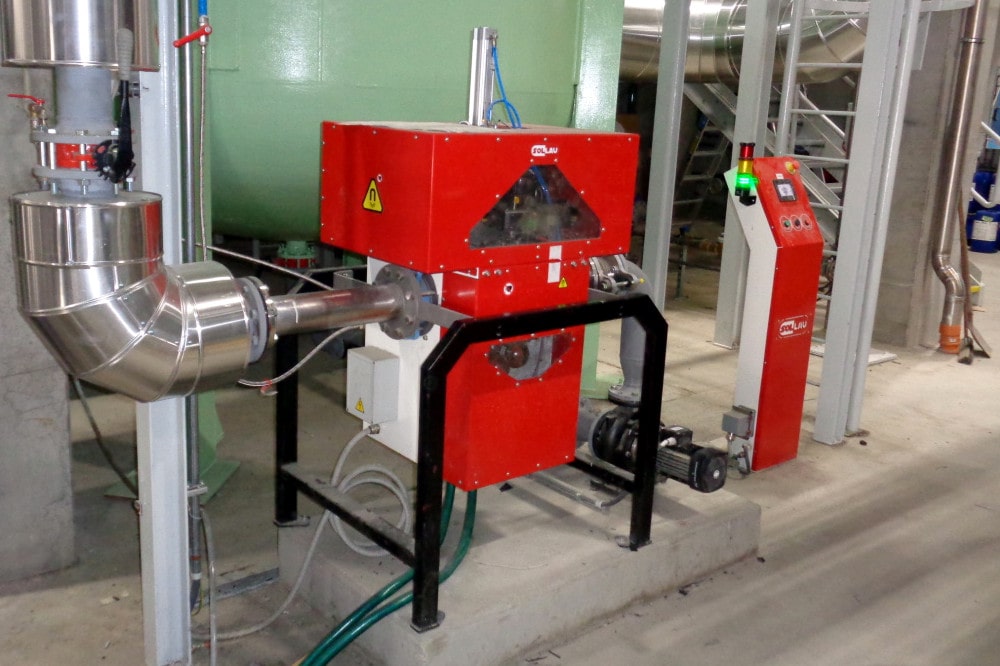

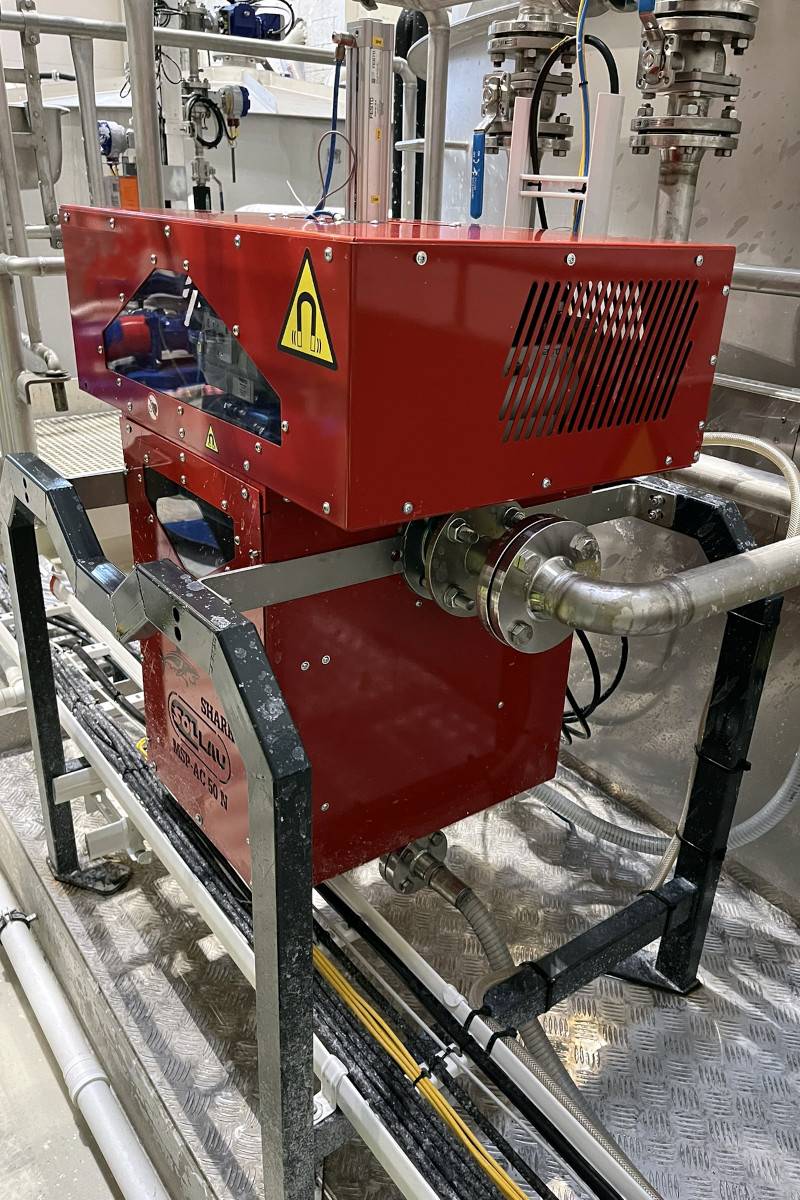

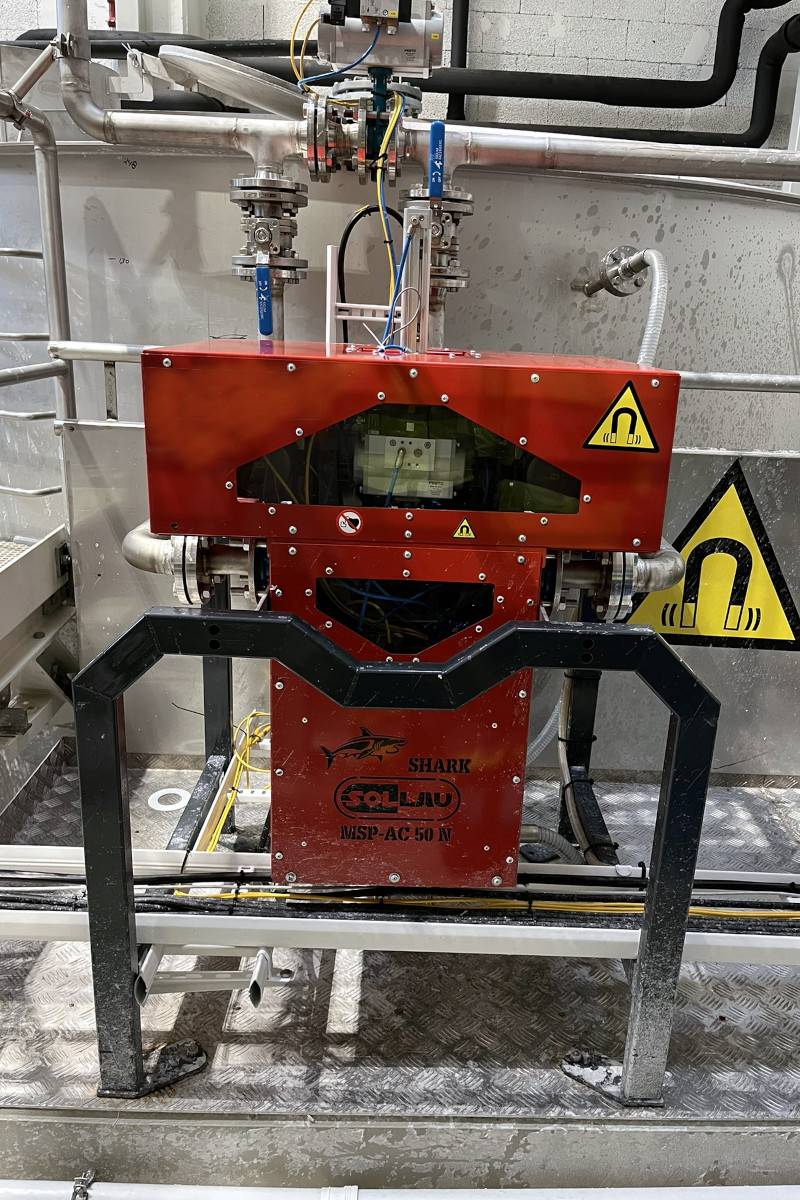

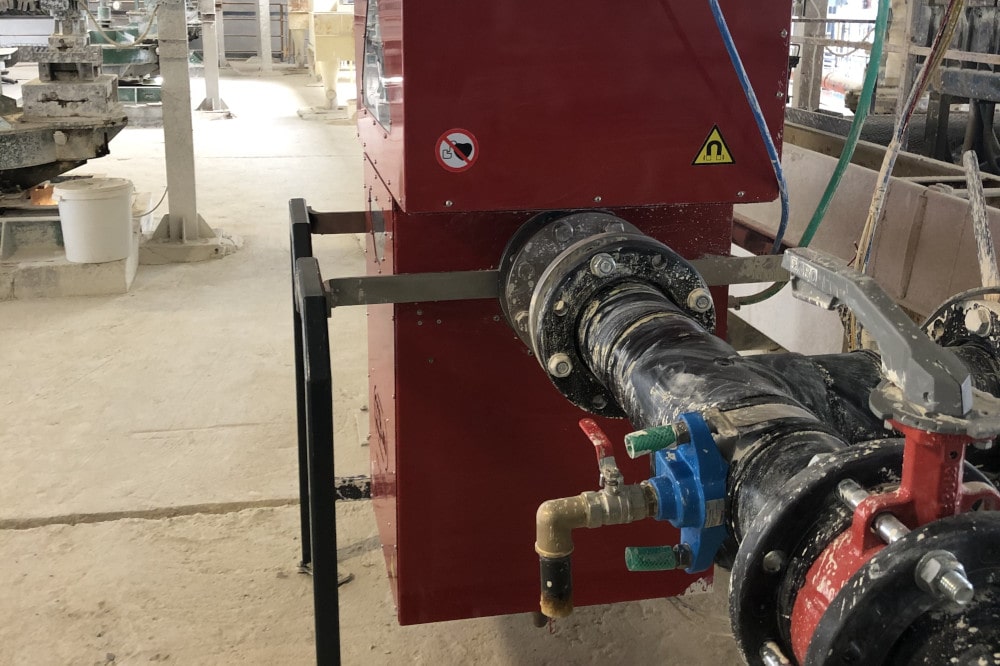

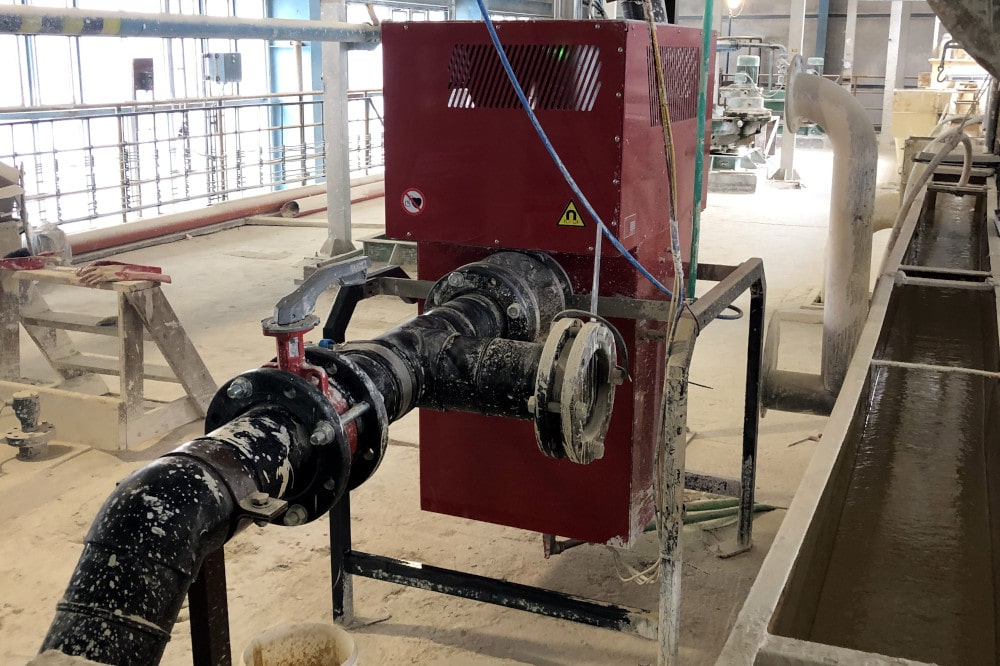

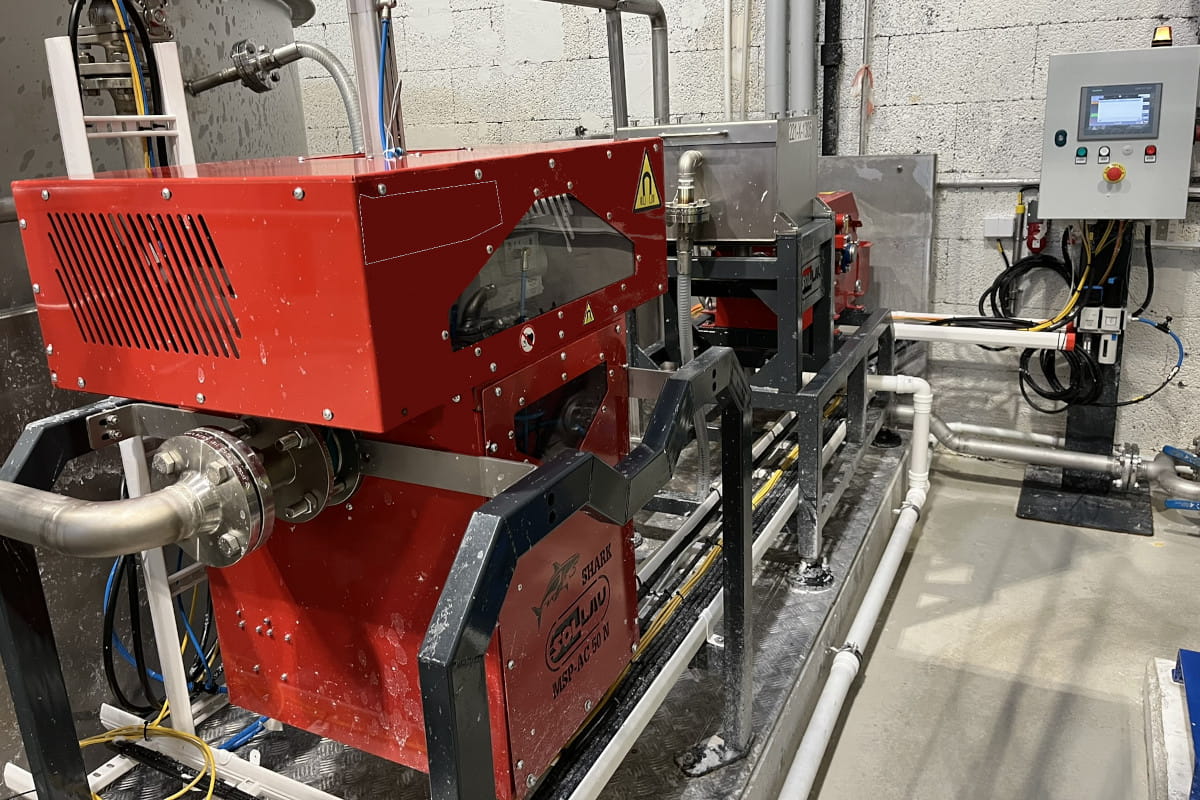

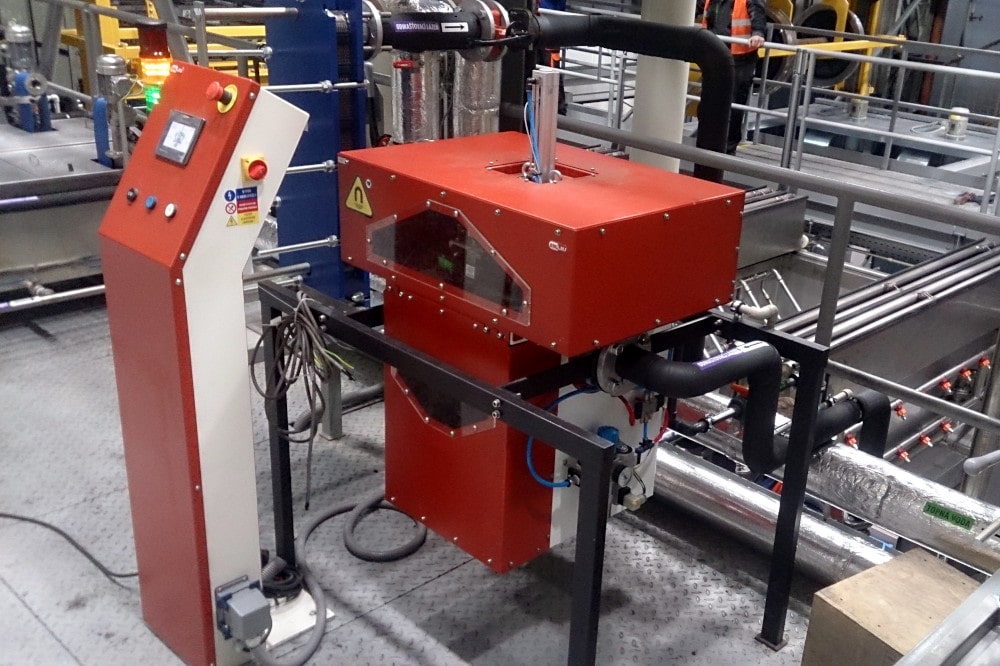

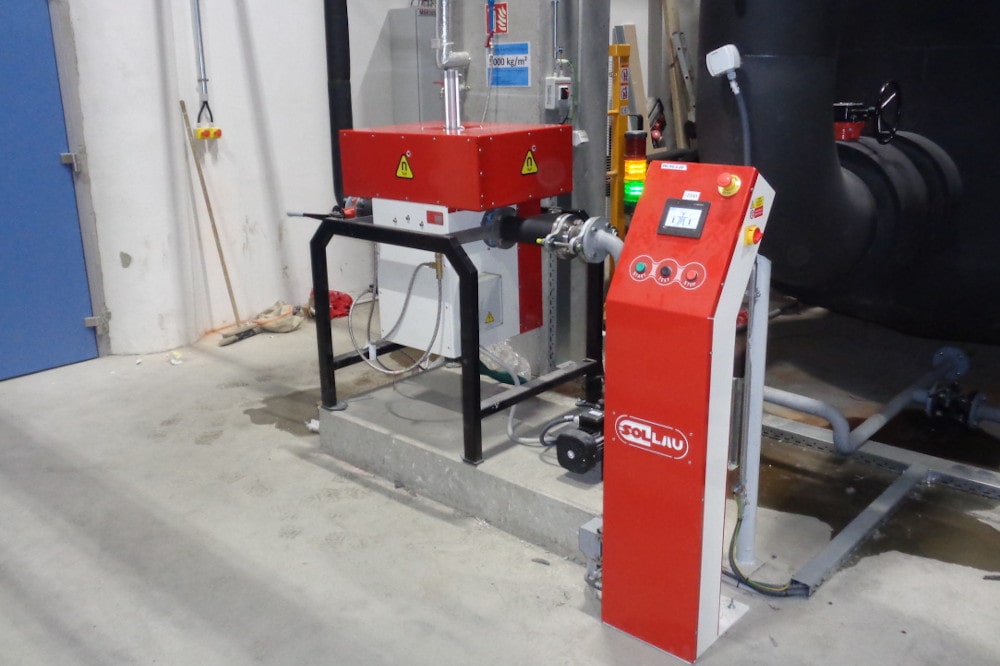

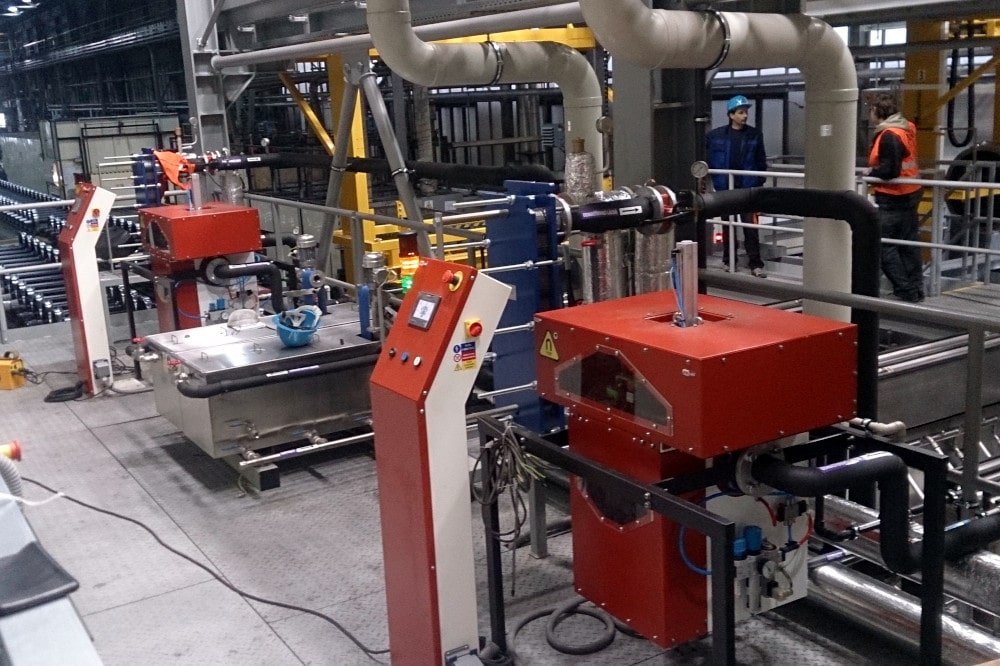

Možnosti inštalácie prietokových separátorov MSP-AC SHARK

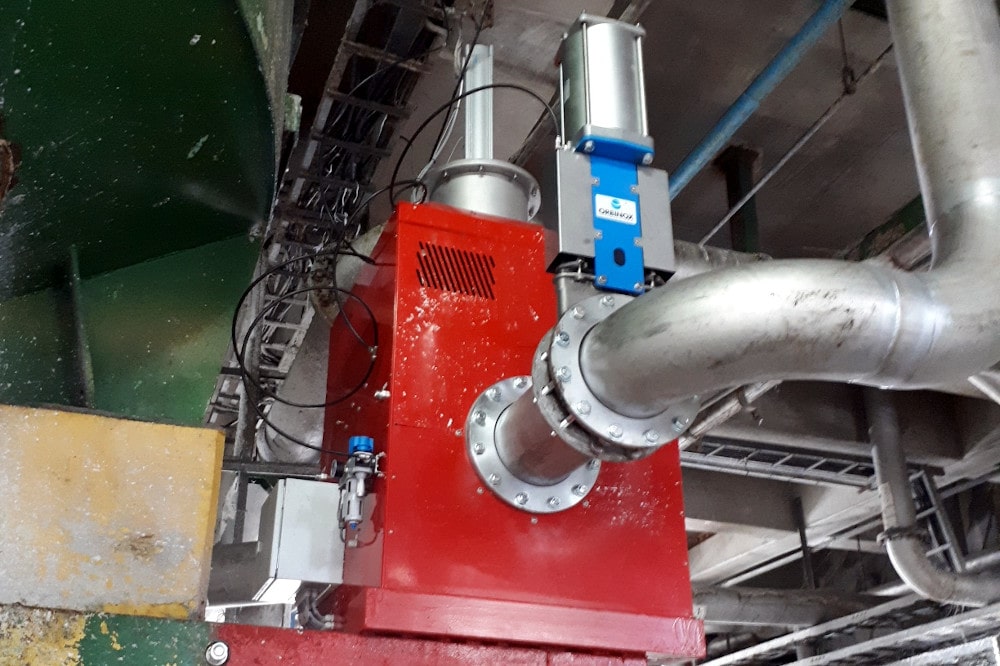

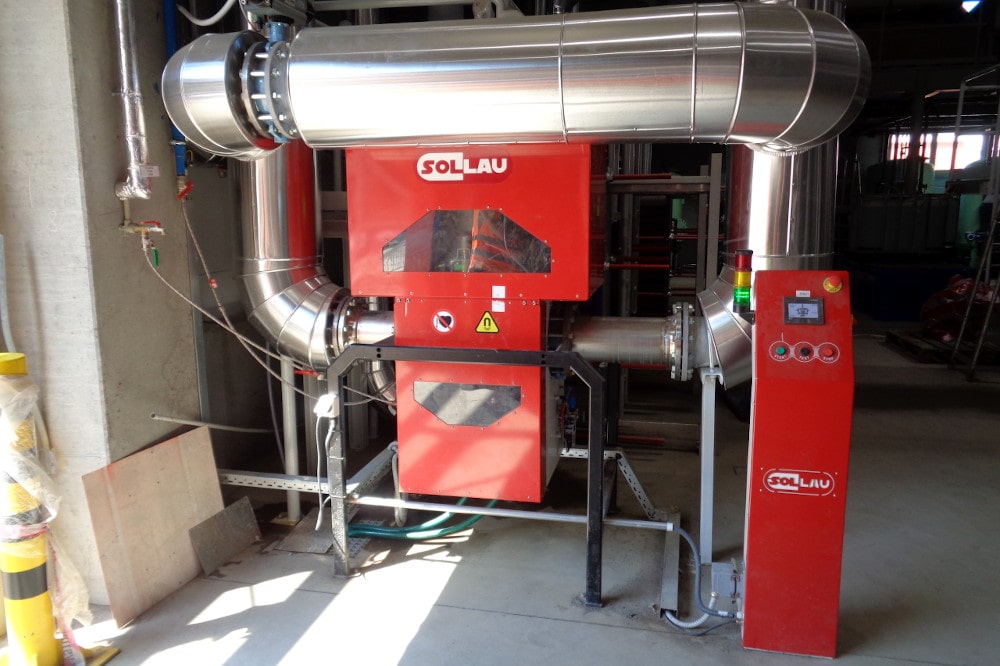

Prietokové separátory sa inštalujú do potrubia. V čase čistenia separátora sa musí uzavrieť prívod separovaného média. V kontinuálnych prevádzkach, kde nie je možné prerušiť tok materiálu, odporúčame nainštalovať separátor do potrubného bajpasu[JP1] . Podľa stupňa znečistenia média je vhodné využiť jeden z 3 variantov inštalácie magnetického separátora (schéma inštalácie automatického prietokového separátora MSP-AC SHARK) v potrubnom bypasse.

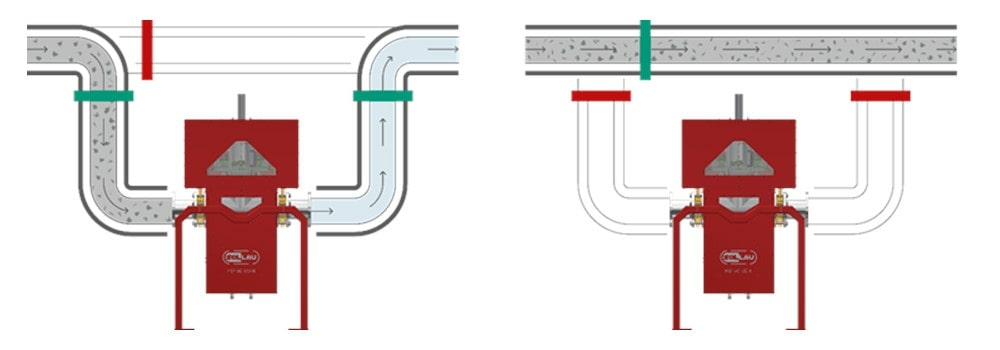

Variant 1 – kontinuálna prevádzka, mierne znečistené médium
V potrubnom bajpase je nainštalovaný automatický separátor MSP-AC-SHARK, ktorý zachytáva feromagnetické nečistoty. V priebehu čistiaceho cyklu separované médium preteká potrubím, ktoré nie je osadené magnetickým separátorom, preto sa médium v tomto čase nečistí.
- nižšia cena
- vhodné pre mierne znečistené médium
- počas čistenia separátora SEPARÁCIA NEPREBIEHA

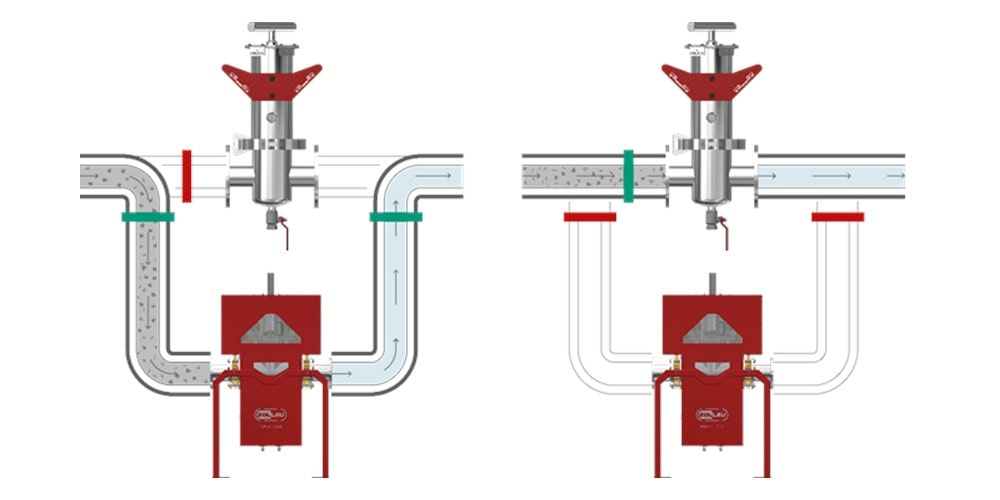

Variant 2 – kontinuálna prevádzka, stredne znečistené médium
V potrubnom bajpase je nainštalovaný automatický separátor MSP-AC-SHARK, ktorý zachytáva feromagnetické nečistoty. V priebehu čistiaceho cyklu separované médium preteká potrubím, ktoré je osadené magnetickým separátorom MSP-MC – PIRANHA, a tak sa aj počas čistenia médium separuje.
- + kontinuálna separácia
- + vhodné pre stredne znečistené médium
- - pri veľmi znečistených médiách sa môže separátor MSP-MC rýchlo zaniesť feromagnetickými nečistotami, čo znižuje jeho účinnosť.

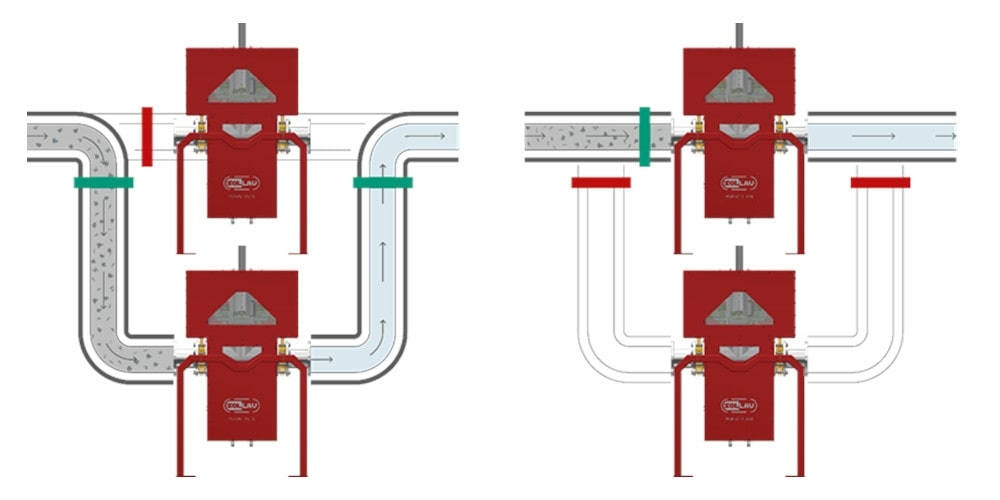

Variant 3 – kontinuálna prevádzka, veľmi znečistené médium
V potrubnom bajpase je nainštalovaný automatický separátor MSP-AC-SHARK, ktorý zachytáva feromagnetické nečistoty. V priebehu čistiaceho cyklu separované médium preteká potrubím, ktoré je osadené magnetickým separátorom MSP-AC-SHARK, a tak sa aj počas čistenia médium separuje rovnako kvalitne, ako pri primárnom separátore.
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

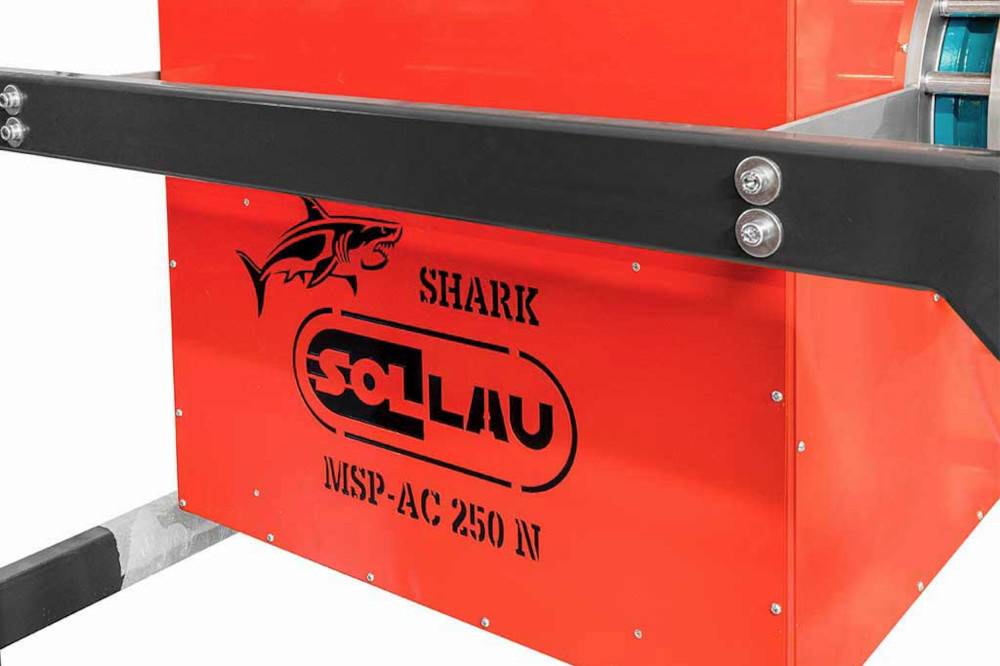

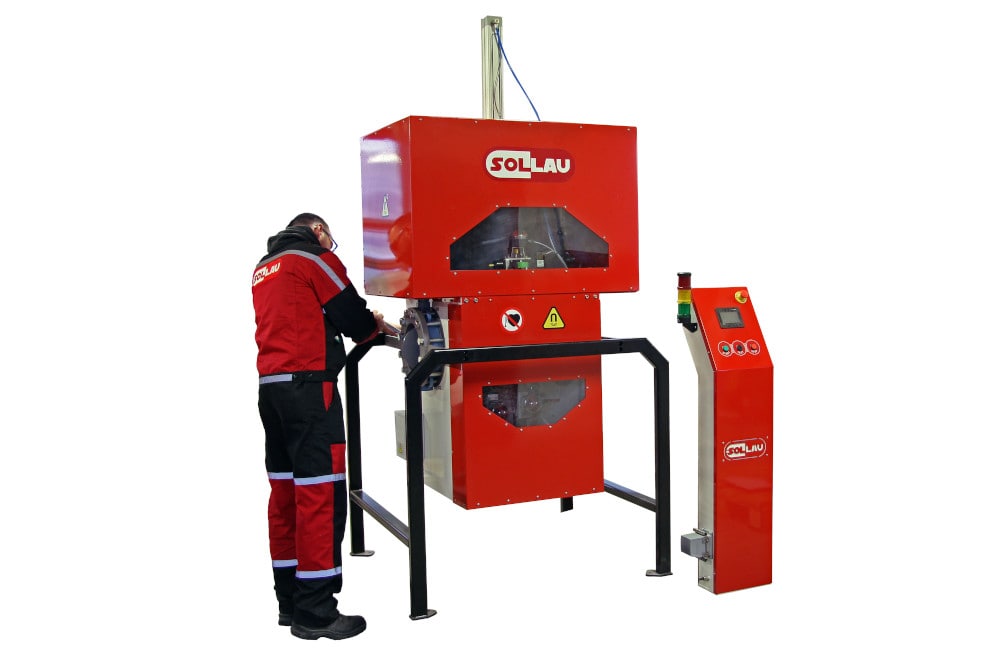

MSP-AC SHARK
- Velká odtrhová síla (až 176 N)
- Vysoká účinnost (až 15 magnetických trubic)
- Magnetické trubice o průměru 32 mm
- Řídící systém SIEMENS, pneumatické prvky FESTO
- Široké opční příslušenství (vzdálená správa, průhledítko, průtokoměr atd.)
- Dvoustupňová separace - možnost doplnit o separační nádobu

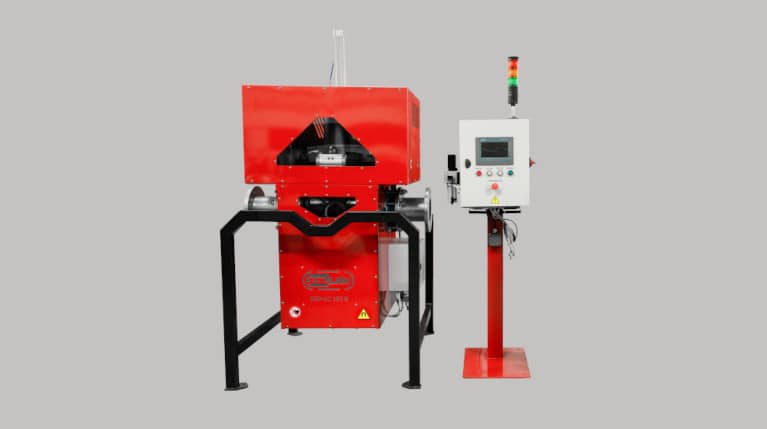

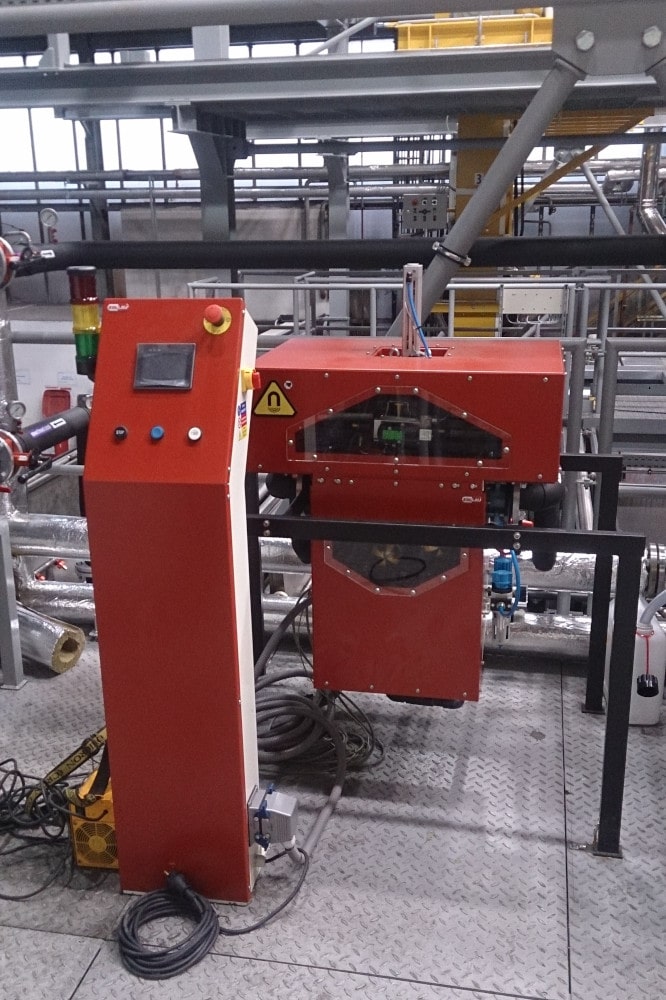

Výbava automatického separátora MSP-AC SHARK
- pneumatické diely FESTO
- riadiaci systém SIEMENS
- ovládanie prostredníctvom farebnej dotykovej obrazovky
- optická signalizácia čistiaceho cyklu a porúch
- okrem toho celý rad doplnkových zariadení (prietokomer, monitoring vstupného tlaku separovaného materiálu, priezor na vizuálnu kontrolu,...)
- možnosť vzdialenej správy
- ďalšie doplnkové vybavenie

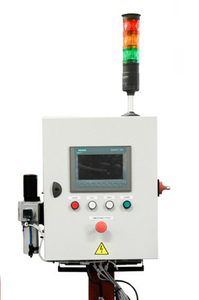

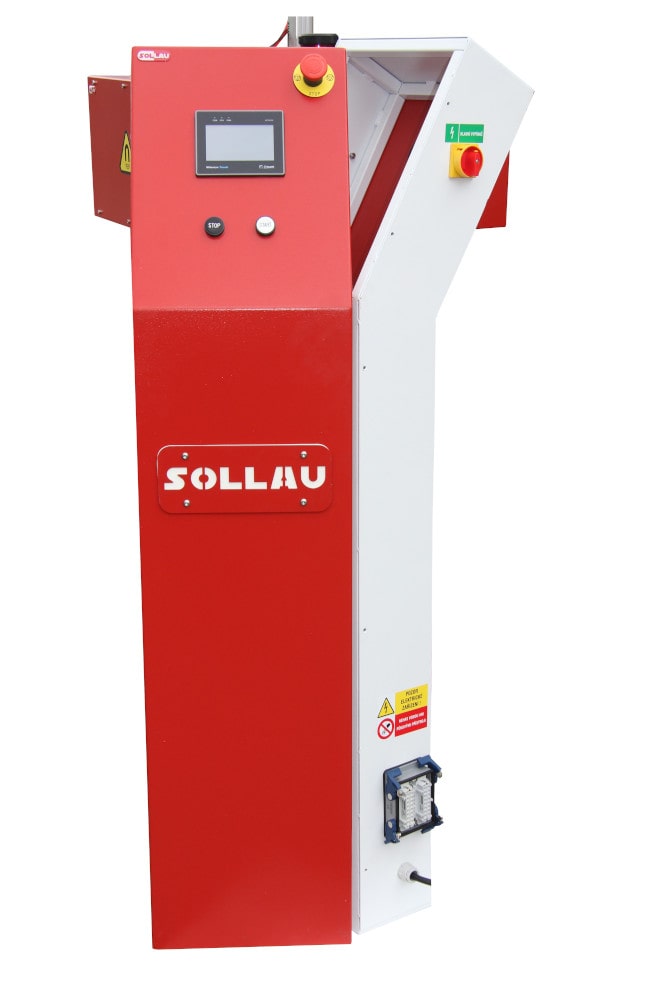

Farebný dotykový LED displej umožňuje
- úplné ovládanie separátora ŠTART/STOP/TEST
- ovládanie pripojených zariadení – napr. separačnej nádoby
- nastaviť čistiaci interval
- vykonať testovací čistiaci cyklus
- nastaviť dĺžku jednotlivých krokov čistenia (dĺžka oplachovania, výtlak dobrého materiálu, ofukovanie trubíc stlačeným vzduchom,…)
- reportovanie chýb
- štatistiku
- mnoho ďalších funkcií
| Výrobok | Pripojovací priemer (mm) | Dátová karta |
|---|---|---|
| MSP-AC 50 N SHARK | 50 | zobraziť PDF |
| MSP-AC 100 N SHARK | 100 | zobraziť PDF |
| MSP-AC 150 N SHARK | 150 | zobraziť PDF |
| MSP-AC 200 N SHARK | 200 | zobraziť PDF |
| MSP-AC 250 N SHARK | 250 | zobraziť PDF |
Magnetické separátory vyrábame v týchto troch stupňoch magnetickej indukcie
Magnetický separátor MSP-AC SHARK slúži na automatickú separáciu feromagnetických nečistôt z tekutých materiálov – zachytáva častice od 1 mikronu. Základom je sústava neodymových magnetických tyčí tvoriaca prepracovaný prietokový labyrint, vďaka ktorému sa nečistoty účinne zachytia na povrchu tyčí. Celý proces čistenia separátora je plne automatizovaný a ovláda sa cez farebný dotykový displej.
Separátory MSP-AC vyrábame v troch stupňoch magnetickej indukcie: štandardná (17 000 G na jadre, odtrhová sila 107 N), s najvyššou odtrhovou silou (16 100 G na jadre, odtrhová sila 176 N) a s najvyššou magnetickou indukciou (18 700 G na jadre, odtrhová sila 149 N). Výber stupňa odporúčame prispôsobiť charakteru separovaného média a požadovanej účinnosti zachytávania nečistôt.
Čistenie riadi programovateľná jednotka AMIT s dotykovou obrazovkou; prebieha prostredníctvom pneumatických prvkov (FESTO) úplne bez potreby ľudskej obsluhy. Zachytené kovové nečistoty sú prepláchnuté vodou alebo iným oplachovacím médiom a odvedené do odpadu. Tam, kde si to ekologické požiadavky vyžadujú, doplňujeme separátor o druhotný stupeň separácie s uzavretým oplachovacím okruhom – oplachovacie médium sa tak znovu využíva a náklady na likvidáciu nebezpečného odpadu sa minimalizujú.
V prevádzkach, kde nemožno prerušiť tok média, inštalujeme separátor do potrubného bypassu. Ponúkame tri varianty podľa stupňa znečistenia: pre mierne znečistené médium postačí jedna jednotka MSP-AC (počas čistiaceho cyklu médium separované nie je), pre stredne znečistené médium doplňujeme bypass o separátor MSP-MC PIRANHA zabezpečujúci kontinuálnu separáciu aj počas čistenia, a pre silne znečistené médium inštalujeme do bypassu dve jednotky MSP-AC SHARK pre nepretržitú plnohodnotnú separáciu.
Separátor je určený do prevádzok s vyšším stupňom kontaminácie tekutého média feromagnetickými nečistotami. Typicky ho využívajú prevádzky v cukrovarníctve, potravinárenstve, farmaceutike, strojárstve, chemickom a keramickom priemysle aj v priemyselných chladiacich okruhoch. Separátor možno prepojiť s riadiacim systémom výrobnej linky, takže je vhodný aj pre plne automatizované prevádzky.
Áno, separátor vyrábame úplne na mieru. Štandardne ponúkame pripájacie priemery od 50 do 250 mm, pričom spôsob pripojenia (príruba, skrutkovanie alebo špeciálne prípojky) upravíme podľa požiadaviek zákazníka. Voliteľným vybavením je prietokomer, monitoring vstupného tlaku, priezor pre vizuálnu kontrolu, možnosť vzdialenej správy alebo vyhrievanie separačnej časti.
Bezplatne vykonáme testy vášho materiálu na našich separátoroch – vykonanie testov garantujeme do troch dní. Postaráme sa o projekt od počiatočného zamerania a návrhu cez výrobu na mieru a inštaláciu až po uvedenie do prevádzky, zaškolenie obsluhy a autorizovaný servis. Separátory zvárame s oprávnením podľa PED 2014/68/EU a certifikátom podľa EN-ISO 3834-2, EN 1090-2, EN 13480 a EN 13445.
V akých priemyselných odvetviach sa uplatní prietokovýý magnetický separátor?
Magnetický separátor s automatickým čistením je určený do prevádzok s vyšším stupňom kontaminácie čisteného materiálu a je možné ho začleniť aj do riadiaceho systému plne automatizovanej výrobnej linky. Magnetický prietokový separátor MSP-AC s automatickým čistením nachádza uplatnenie v cukrovarníctve, potravinárstve, farmaceutickom, strojárskom, chemickom či keramickom priemysle, v priemyselných chladiacich okruhoch atď.
