Výhody magnetického separátora MSP-AC EKO

  • ekonomický variant – atraktívny pomer cena/výkon
  • Separátor s automatickým čistením
  • Magnetická indukcia až 9 500 G na plášti
  • Veľká záchytná plocha (priemer magnetickej trubice 68 mm)
  • Výroba separátora na mieru
  • Zachytávanie častíc Fe od 1 mikrónu
  • Testovanie materiálu
  • Možnosť vyhrievania separačnej časti

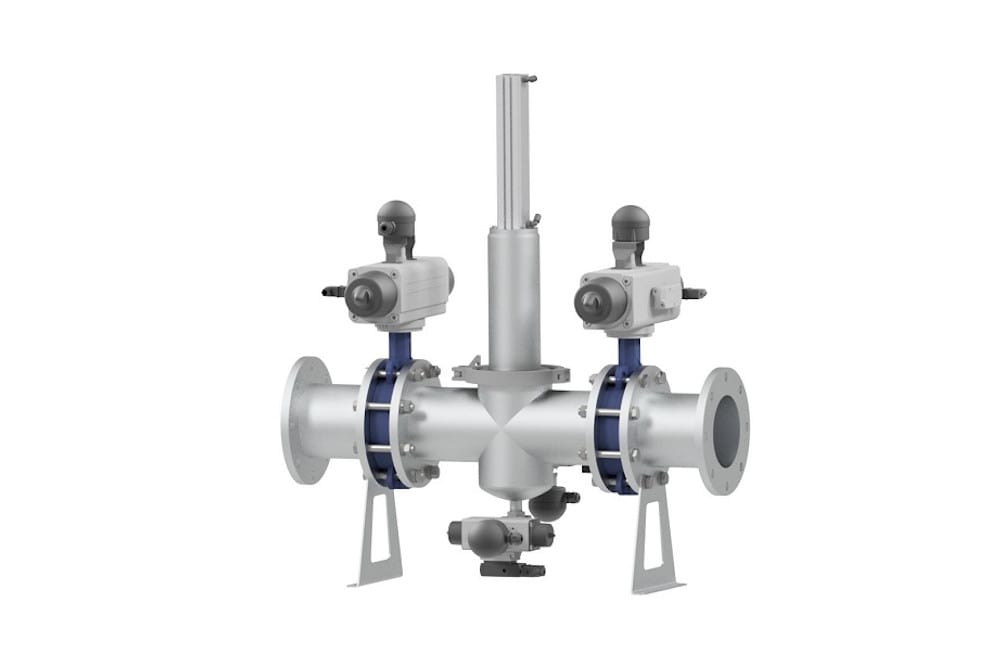

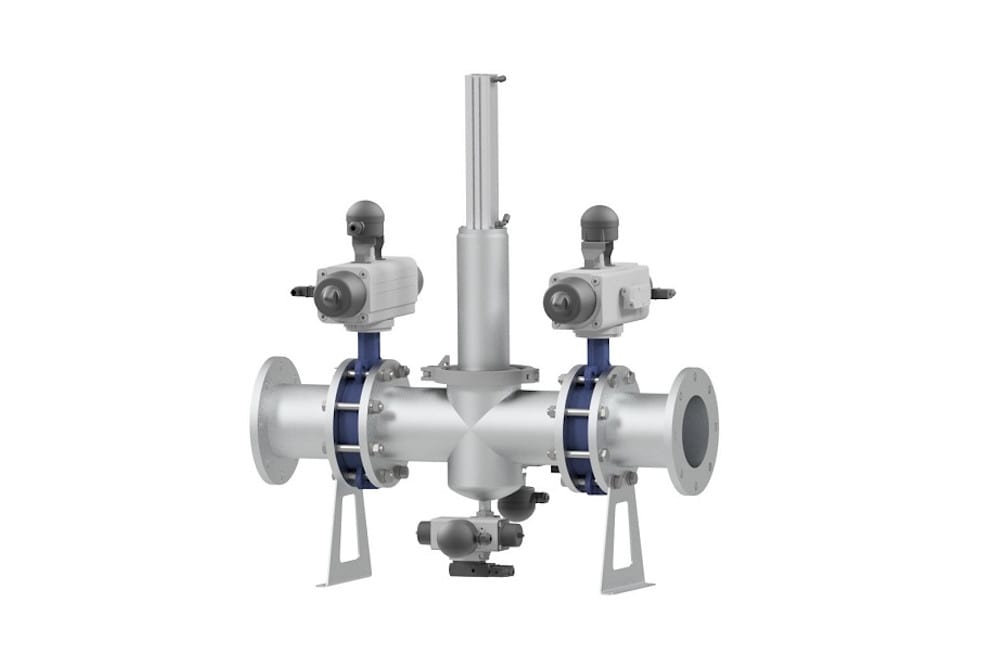

Prietokové magnetické filtre MSP-AC EKO

Magnetický prietokový filter MSP-AC EKO s automatickým čistením je určený najmä na separáciu feromagnetických častíc, ktoré sa nachádzajú v prúde tekutého alebo ľahko priepustného materiálu.

Konštrukcia prietokového filtra

Základ tohto jednoduchého, cenovo dostupného, pritom však vysoko účinného automatického prietokového filtra tvorí trubica z nehrdzavejúcej ocele vyplnená neodýmovým jadrom. Táto trubica je zasunutá do potrubia s horizontálne prúdiacim materiálom a dokáže zachytiť aj tie najmenšie kovové nečistoty a zaistiť veľmi vysokú úroveň separácie.

Zachytené magnetické častice sa v priebehu separačného procesu držia na zadnej časti magnetickej trubice, neblokujú tok čisteného materiálu, ale sú chránené aj pred nežiaducim spláchnutím prúdiacou čistenou hmotou. Na rozdiel od malých trubíc (s priemerom 25 a 32 mm) štandardných roštových automatických separátorov je MSP-AC EKO vybavený výrazne širšou trubicou, čo výrazne zvyšuje separačné schopnosti separátora a súčasne predlžuje vzdialenosti medzi čistiacimi intervalmi (na zadnej stene sa udrží oveľa väčšie množstvo zachytených nečistôt).

Na čo najefektívnejšiu separáciu magnetických častíc je magnetický prietokový separátor vybavený mimoriadne silnými neodýmovými magnetmi NdFeB (umožňujú dosiahnuť magnetickú indukciu až 9 500 G na povrchu plášťa magnetickej trubice z nehrdzavejúcej ocele).

Ako se čistí prietokový filter?

Počas automatického čistenia sa automaticky uzavrie prívod a odvod toku materiálu, otvoria sa ventily prívodu a odvodu oplachovej vody, neodýmové jadro sa automaticky (buď v mechanicky nastavenom intervale, alebo pomocou riadiacej jednotky) vysunie z trubice z nehrdzavejúcej ocele do hornej časti separátora a zachytené kovové častice sa zmyjú z povrchu trubice z nehrdzavejúcej ocele oplachovou vodou do vedľajšej potrubnej vetvy. Automatické čistenie je veľmi rýchle, nevyžaduje prítomnosť ľudského faktora a nedochádza pri ňom k nežiaducim prestojom.

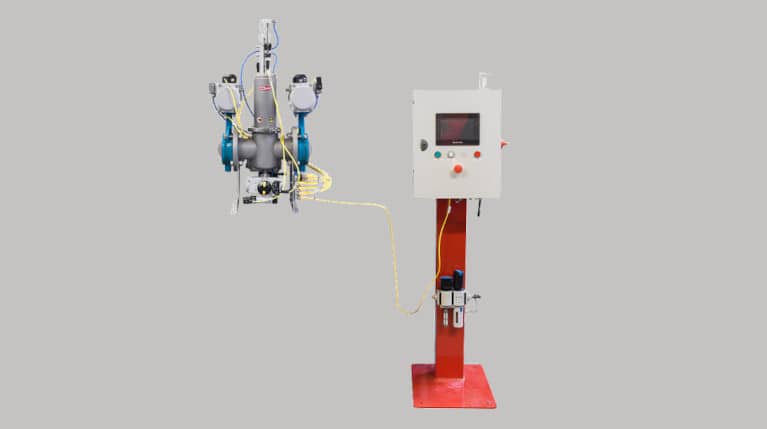

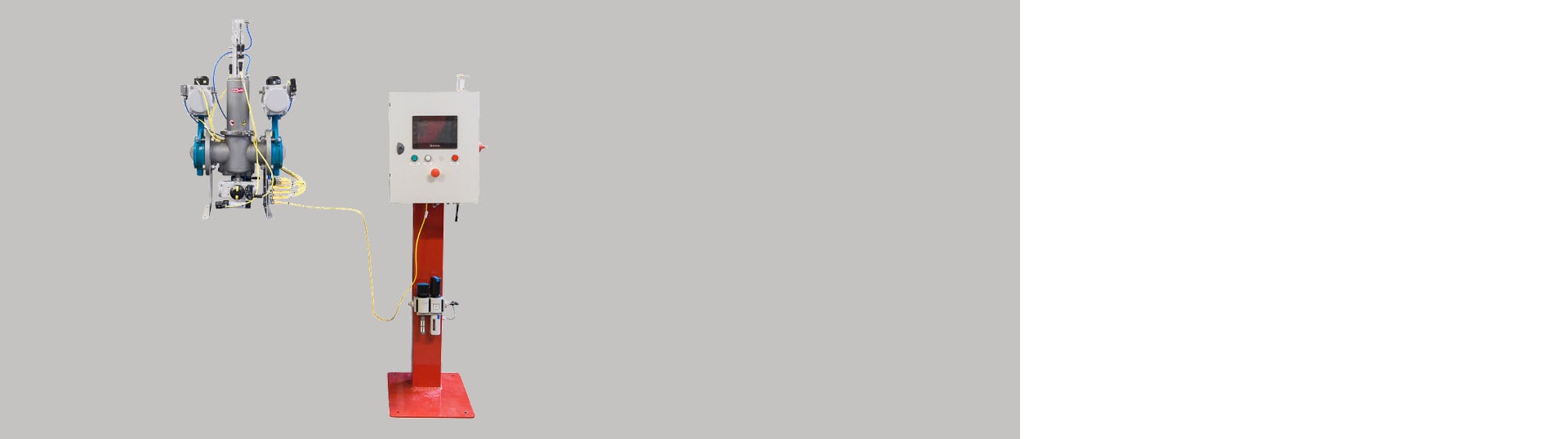

S cieľom zabezpečiť maximálne hospodárne a ekologické využitie oplachovej vody môžeme okruh oplachovej vody vyplniť dodatočným magnetickým separátorom (na oddelenie kovových častíc z oplachovej vody) a zabezpečiť tak trvalé využitie oplachovej vody v uzavretom okruhu oplachovania automatického magnetického filtra. Automatické čistenie magnetického separátora zabezpečujú pneumatické prvky s mechanicky nastaviteľnými parametrami (interval čistenia). Za príplatok možno dodať aj s plne programovateľnou riadiacou jednotkou, ovládacím panelom s dotykovým displejom na rýchle nastavenie magnetického separátora pre danú aplikáciu a pod. Separátor s automatickým čistením je určený pre prevádzky v podstate s akýmkoľvek stupňom kontaminácie čisteného materiálu a možno ho integrovať aj do riadiaceho systému plne automatizovanej výrobnej linky.

Ďalšie výhody magnetického prietokového filtra

Tento typ separátora dodávame aj v dvojplášťovom vyhotovení, ktoré umožňuje vyhrievanie prietokovej časti separátora, čím sa zabráni tuhnutiu zmesí dopravovaných pri vyšších teplotách, napr. sirupu alebo čokolády.

Ako sa o vás postaráme?

O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.

1.
Prídeme

2.
Zameriame a a navrhneme

3.
Vyrobíme na mieru

4.
Nainštalujeme

5.
Sprevádzkujeme a zaškolíme

6.
Poskytneme autorizovaný servis

NNa aké potrubie sa separátor pripojí?

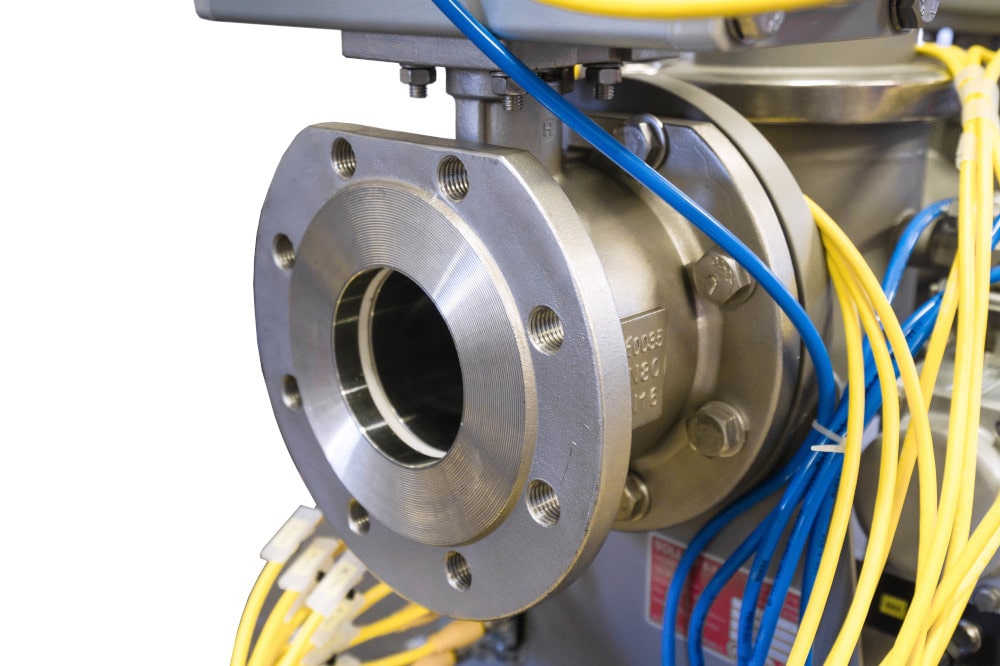

Magnetický prietokový filter štandardne vyrábame v pripojovacích priemeroch od 50 do 100 mm, pripojovacie rozmery aj spôsob pripojenia na potrubný systém (príruba, skrutkové spojenie, špeciálne prípojky) však môžeme upraviť podľa potrieb zákazníka.

Certifikát TESYDOSOLLAU – naše výrobky zvárajú skutoční profesionáli!

Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

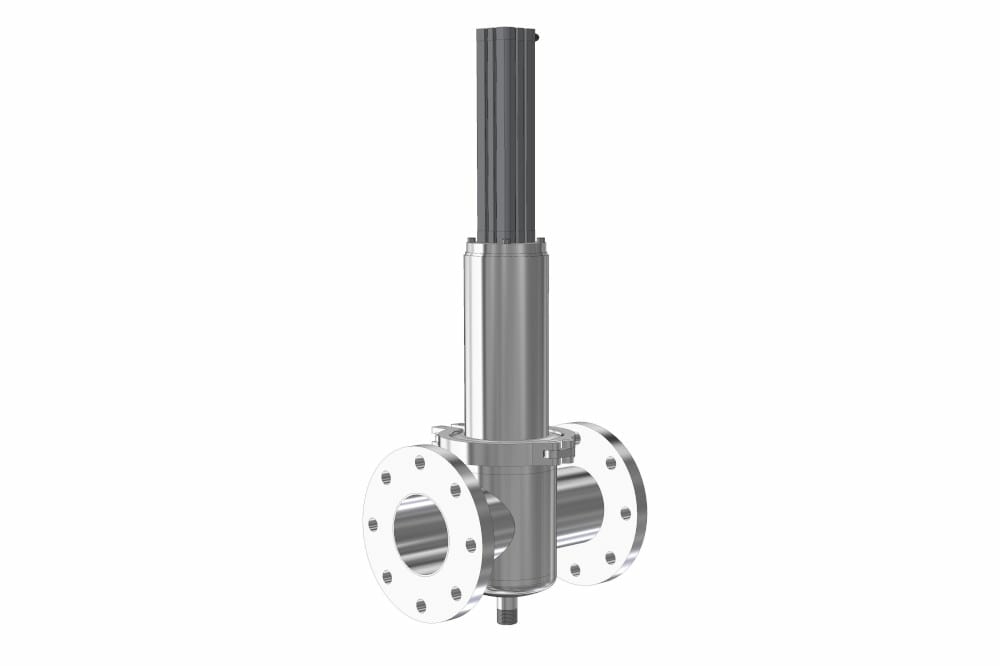

MSP-AC EKO V0
BARRACUDA

Prietokový magnetický separátor MSP-AC EKO BARRACUDA

  • Separátor bez ventilu a klapiek (zaisťuje si zákazník)
  • Pripojovací priemer 20 až 150 mm
  • Malé inštalačné rozmery

Pneumaticky čistená bezventilová verzia. Materiál vteká vstupným potrubím do separátora a nečistoty Fe sa zachytávajú na povrchu magnetickej trubice z nehrdzavejúcej ocele. Počas čistenia sa magnetické jadro pneumaticky vysunie z krytu z nehrdzavejúcej ocele a zachytené nečistoty sa odplavia. Spôsob oplachovania a odtoku zachytených nečistôt, ako aj zastavenie prívodu materiálu atď. rieši zákazník sám.

VýrobOkPripojovací priemer (mm)DÁtová karta
MSP-AC EKO 20 V0 BARRACUDA 20 zobraziť PDF
MSP-AC EKO 40 V0 BARRACUDA 40 zobraziť PDF
MSP-AC EKO 50 V0 BARRACUDA 50 zobraziť PDF
MSP-AC EKO 80 V0 BARRACUDA 80 zobraziť PDF
MSP-AC EKO 100 V0 BARRACUDA 100 zobraziť PDF
MSP-AC EKO 125 V0 BARRACUDA 125 zobraziť PDF
MSP-AC EKO 150 V0 BARRACUDA 150 zobraziť PDF

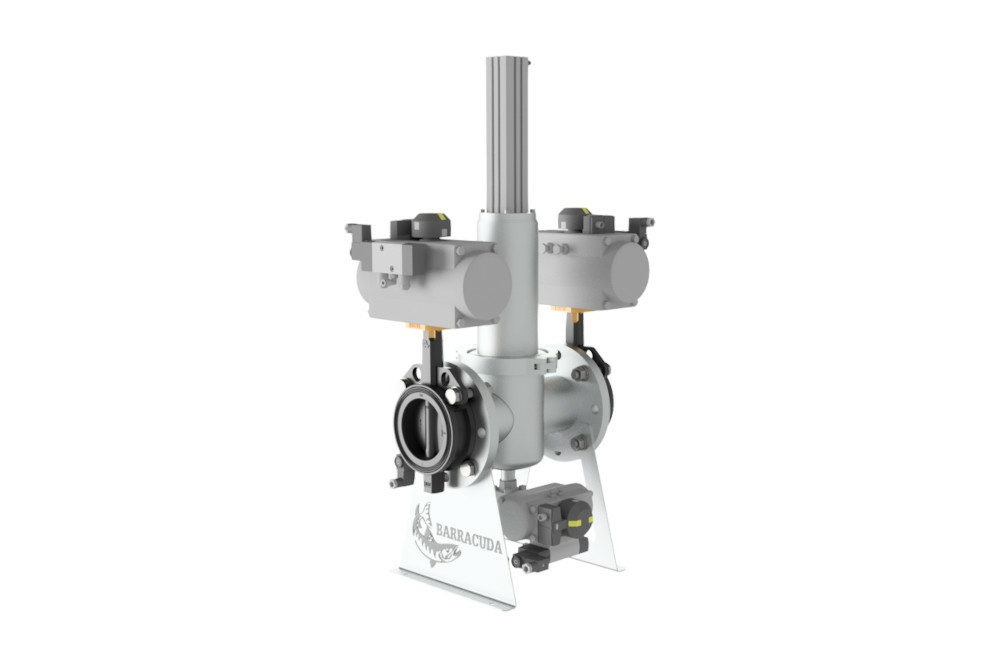

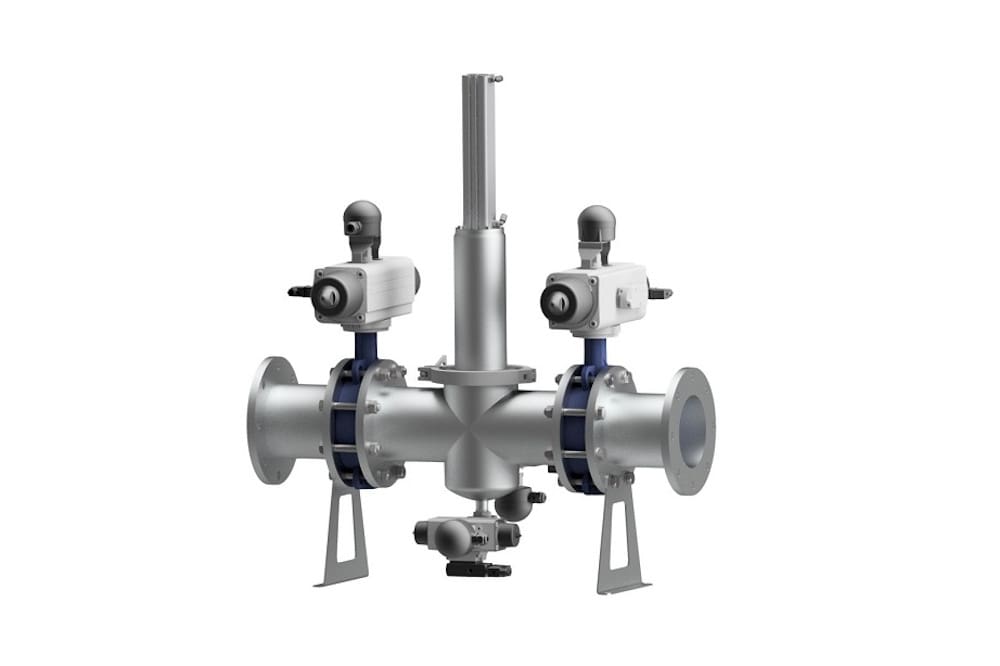

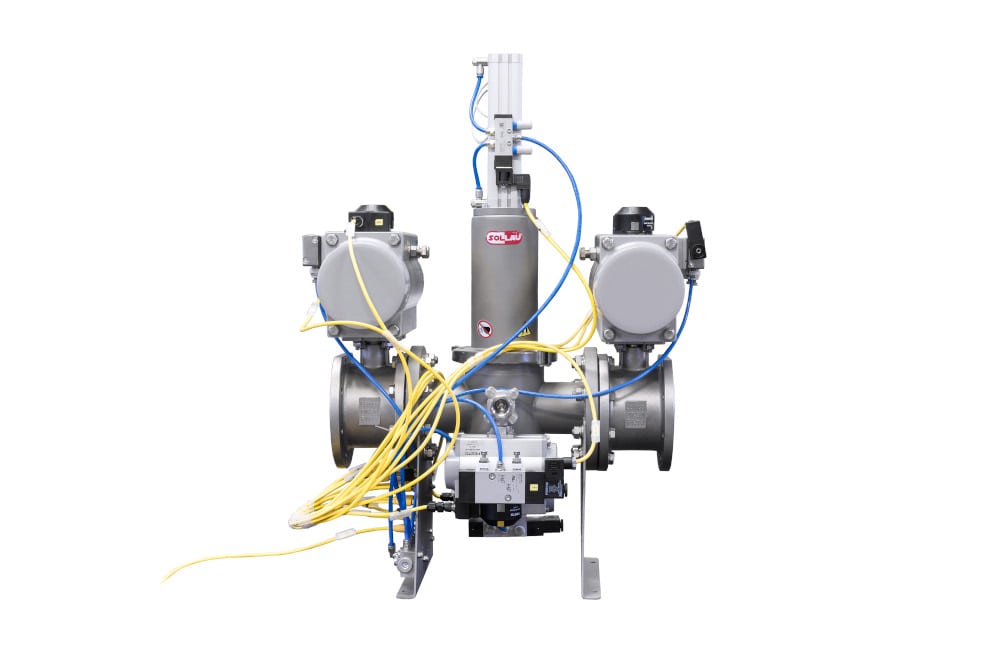

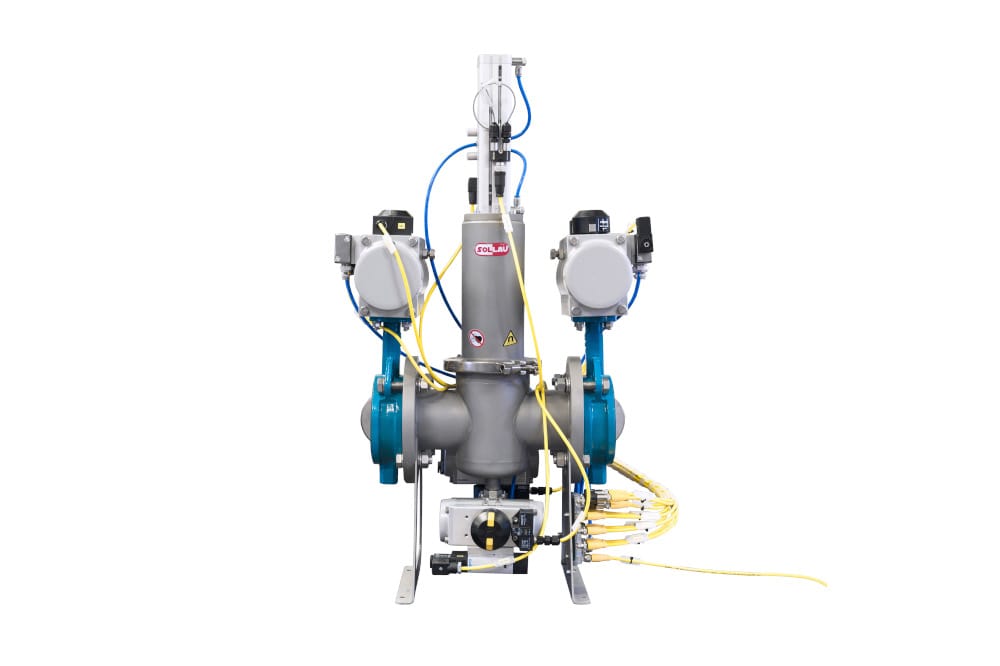

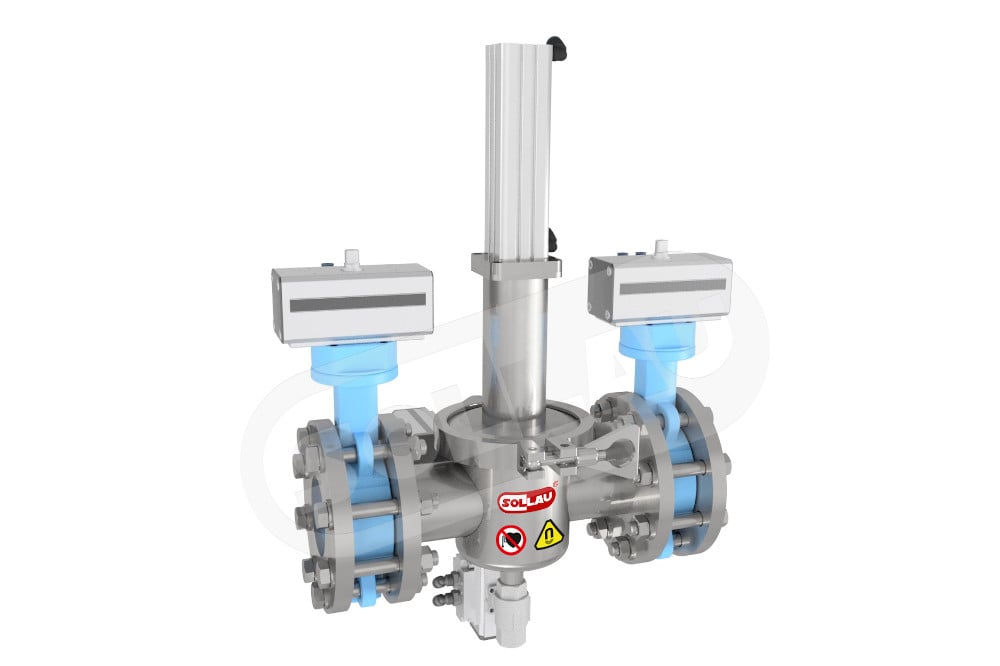

MSP-AC EKO V4
BARRACUDA

Prietokový magnetický separátor MSP-AC EKO BARRACUDA

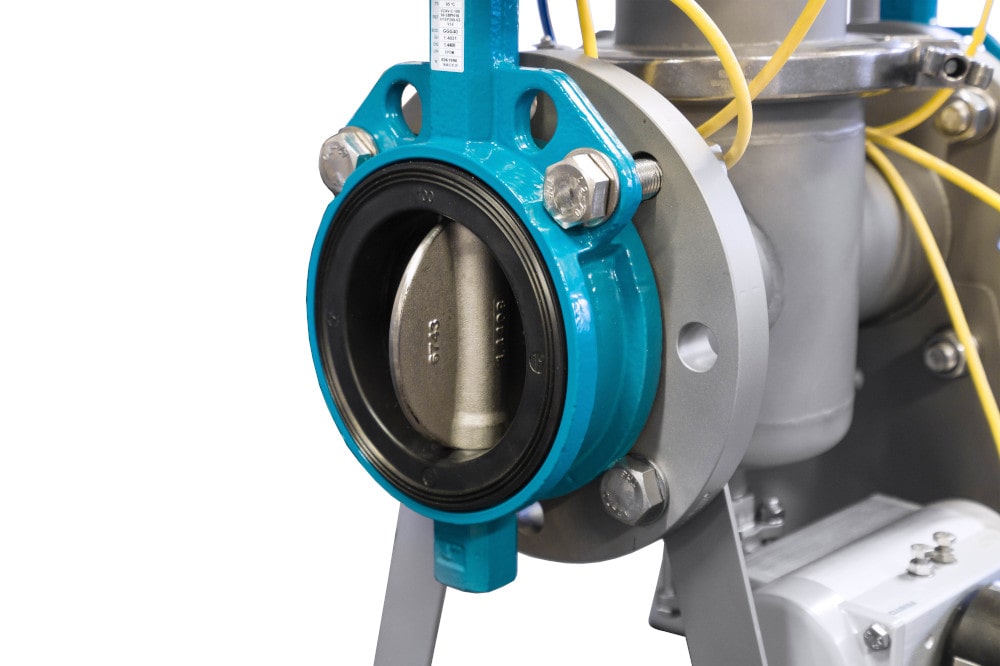

  • Separátor vrátane ventilov a klapiek
  • Plne automatické vyhotovenie
  • Pripojovací priemer 20 až 150 mm

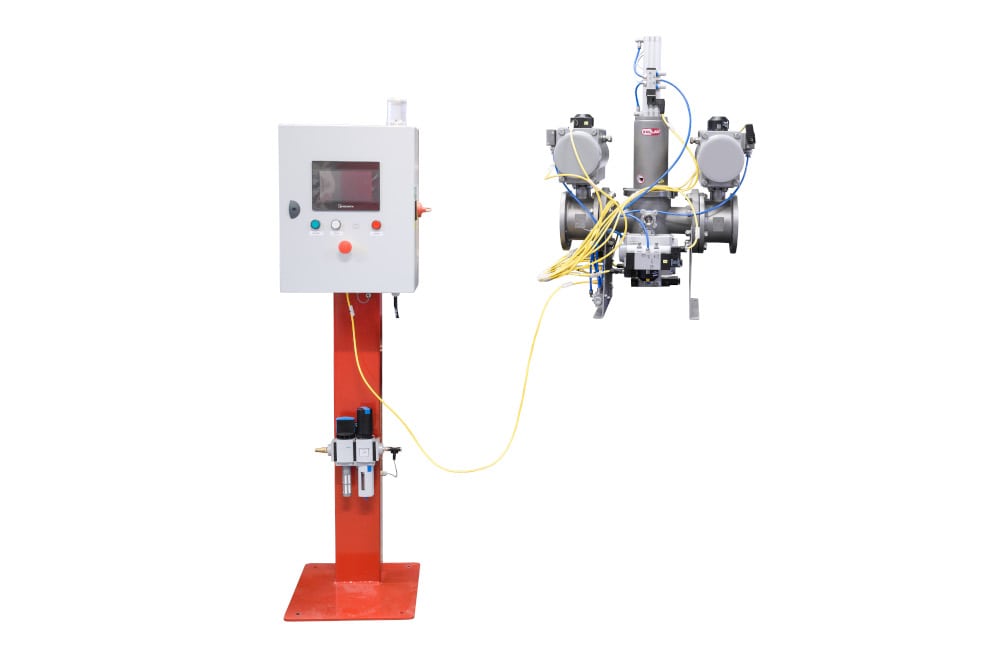

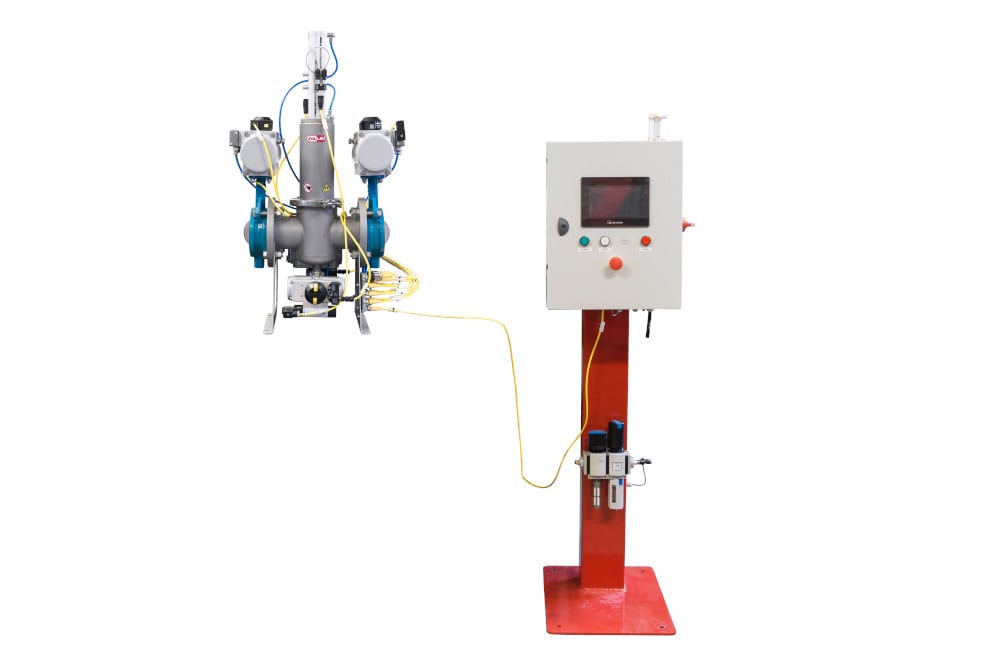

  • Ovládací panel s displejom

Pneumaticky čistená verzia so štyrmi ventilmi. Materiál prúdi cez vstupnú rúrku do separátora a Fe nečistoty sa zachytávajú na povrchu magnetickej trubice z nehrdzavejúcej ocele. Počas čistenia sa najprv zastaví prietok materiálu, potom sa aktivuje čistiaci ventil, čistiace médium prúdi do separátora, magnetické jadrá sa pneumaticky vysunú a zachytené Fe nečistoty sa spláchnu prúdom čistiacej kvapaliny do výstupnej rúrky (výstup z výstupnej rúrky sa môže použiť aj na odber vzoriek). Potom sa magnet stiahne späť do základnej polohy, prívod čistiacej kvapaliny sa preruší, čistiaci ventil sa deaktivuje a obnoví sa normálna prevádzka.

VýrobokPripojovací priemer (mm)Dátová karta
MSP-AC EKO 20 V4 BARRACUDA 20 zobraziť PDF
MSP-AC EKO 40 V4 BARRACUDA 40 zobraziť PDF
MSP-AC EKO 50 V4 BARRACUDA 50 zobraziť PDF
MSP-AC EKO 80 V4 BARRACUDA 80 zobraziť PDF
MSP-AC EKO 100 V4 BARRACUDA 100 zobraziť PDF
MSP-AC EKO 125 V4 BARRACUDA 125 zobraziť PDF
MSP-AC EKO 150 V4 BARRACUDA 150 zobraziť PDF

Magnetické separátory skladem

Niektoré výrobky z tohto modelového radu sú k dispozícii na okamžitý odber. Sortiment magnetických separátorov na sklade neustále rozširujeme, aby sme vám ich mohli okamžite dodať. O aktuálnej dostupnosti sa informujte u nášho obchodníka.



    V akých priemyselných odvetviach sa uplatní prietokový magnetický filter?

    Celkové vysoko hygienické vyhotovenie separátora vyhovuje aj na použitie v potravinárstve, avšak oblasť využitia magnetického prietokového filtra MSP-AC Eko s automatickým čistením je oveľa širšia. Je obľúbenou ekonomickou náhradou drahých, rozmerných a zložitých separátorov s automatickým čistením, preto nachádza uplatnenie napr. v strojárstve, chemickom a keramickom priemysle, v priemyselných chladiacich okruhoch atď.
