Manuálny elektromagnet DND-MC E nad dopravník
Elektromagnetická doska s ručným čistením sa upevňuje nad pásový dopravník a slúži na jednoduchú a rýchlu separáciu magnetických častíc materiálu prepravovaného na pásovom dopravníku. V porovnaní s permanentnými verziami závesných separátorov je magnetické pole elektromagnetických dosiek oveľa silnejšie a hlbšie, preto sú elektromagnetické separátory vhodnejšie na zachytávanie ťažších železných dielov s problematickým tvarom (napr. skrutky, matice, guľôčky). Extrémne silné elektromagnetické pole zaisťuje aj separáciu feromagnetických častíc, ktoré sa nachádzajú pod vyššou vrstvou interného materiálu. Elektromagnet je tiež výhradným riešením pre aplikácie, kde je napr. z prevádzkových či servisných dôvodom nevyhnutné magnetické pole občas deaktivovať (čo pri permanentnom magnete nie je možné).
Prínosy použitia separátora
- vyčistený materiál (bez feromagnetických prímesí)
- permanentná ochrana technologického zariadenia
- plynulá výrobná prevádzka
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Konštrukcia separátora
Základ separátora tvorí elektromagnetická jednotka v robustnom kovovom ráme z nízkouhlíkovej ocele a s antiabrazívnou základňou z odolnej mangánovej ocele.
Riadiaca skriňa s transformátorom a usmerňovačom
Riadiaca skriňa slúži na riadenie chodu separátora, usmerňovač a transformátor zabezpečujú správne elektrické napájanie celého zariadenia (zodpovedajúce konštrukcii elektromagnetu, teplote okolia, vstupnému napätiu atď.).
Konštrukcia transformátora a usmerňovača
- zváraná oceľová skriňa s krytím IP 65
- ukazovateľ hladiny oleja sa nachádza na prednej strane nádrže (pri olejom chladených verziách)
- transformátor má dvojité vinutie podľa normy BS EN 60076
- usmerňovač spĺňa parametre normy BS 4417 ABCD
- prepäťová ochrana: diódová ochrana s rýchlo pôsobiacimi polovodičovými poistkami

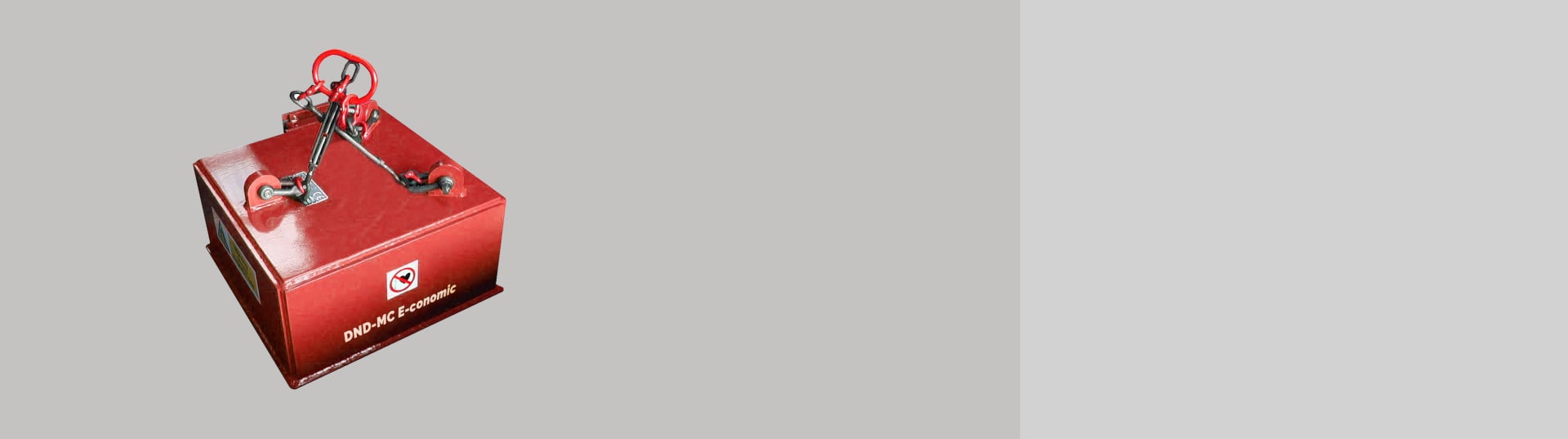

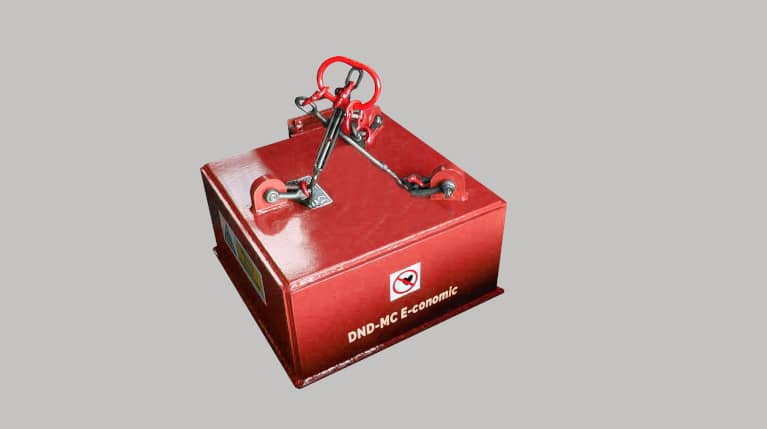

DND-MC E-conomic
- ideálna na aplikáciu v mobilných drviacich a recyklačných linkách
- pomer výkon/hmotnosť: najsilnejšie magnetické pole v pomere k hmotnosti separátora
- nízka hmotnosť
- nízka výška
- kompaktná konštrukcia
Parametre
- atraktívny pomer cena/výkon
- elektrické pripojenie: 415 V (vhodné aj pre napätie 400 and 380 V)
- napájanie magnetu: od 4,86 do 6,99 kW
- max. rýchlosť dopravníkového pásu: 2,5 m/s
- max. závesná výška: 450 mm
- max. šírka dopravníkového pásu: 1 500 mm
- bezolejové vyhotovenie (vzduchom chladená verzia)
DND-MC E-fficient
- max. závesná výška: 1 000 mm
- elektrické pripojenie: 415 V (vhodné aj pre napätie 400 a 380 V)
- napájanie magnetu: od 0,6 do 12 kW
- max. rýchlosť dopravníkového pásu: 5 m/s
- max. šírka dopravníkového pásu: 2 000 mm
- bezolejové vyhotovenie (vzduchom chladená verzia)

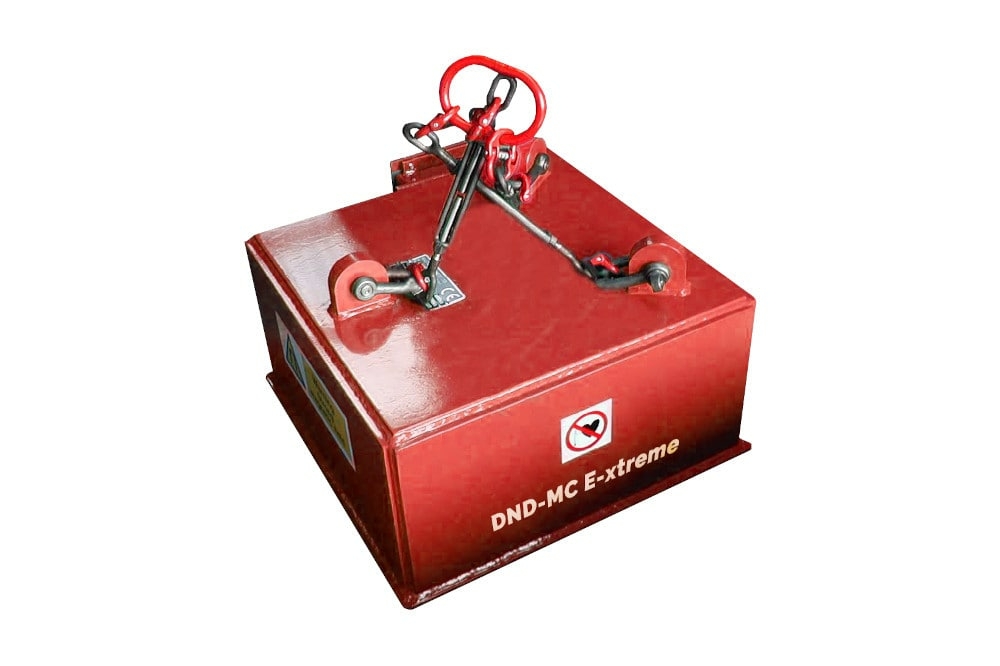

DND-MC E-xtreme
- max. závesná výška: 1 000 mm
- elektrické pripojenie: 415 V (vhodné aj pre napätie 400 a 380 V)
- napájanie magnetu: od 1 do 34 kW
- max. rýchlosť dopravníkového pásu: 5 m/s
- Max. šírka dopravníkového pásu: 2 000 mm
- chladenie olejom
- Elektromagnetická cievka s dlhou životnosťou
Manuálny elektromagnet DND-MC E je elektromagnetická doska s ručným čistením, ktorá sa zavesí nad pásový dopravník a zachytáva feromagnetické nečistoty z prepravovaného materiálu – vrátane tvarovo problematických dielov (skrutky, matice, guličky) aj častíc ukrytých pod vyššou vrstvou materiálu. Chráni tak nadväzujúce technologické zariadenia a zabezpečuje plynulý výrobný chod.
Elektromagnetické dosky vytvárajú silnejšie a hlbšie magnetické pole ako permanentné závesné separátory, sú preto vhodnejšie na zachytávanie ťažších a tvarovo komplikovaných železných dielov. Navyše umožňujú v prípade potreby – napríklad z prevádzkových alebo servisných dôvodov – magnetické pole jednoducho deaktivovať vypnutím elektrického napájania, čo permanentné magnety neumožňujú.
Ponúkame tri modely: kompaktný E-conomic pre mobilné drviace a recyklačné linky (max. výška zavesenia 450 mm, vzduchom chladený); E-fficient s max. výškou zavesenia 1000 mm a príkonom až 12 kW (vzduchom chladený); a E-xtreme s olejom chladenou cievkou s dlhou životnosťou a príkonom až 34 kW.
Elektromagnety DND-MC E sú určené pre elektrické pripojenie 415 V (kompatibilné aj s napätím 400 a 380 V), s príkonom od 0,6 do 34 kW podľa modelu. Maximálna inštalačná výška nad dopravník dosahuje 1000 mm a maximálna rýchlosť pásu je 5 m/s. Základňa separátora je zhotovená z manganovej ocele s hrúbkou 8 mm, odolnej voči abráziám a nárazom.
Ovládacia skriňa riadi chod separátora a je vybavená transformátorom, usmerňovačom a prepäťovou ochranou s rýchlo pôsobiacimi polovodičovými poistkami. Zváraná oceľová skriňa má krytie IP 65; u olejom chladených verzií je doplnená ukazovateľom hladiny oleja.
Čistenie prebieha ručne: obsluha deaktivuje magnetické pole vypnutím elektrického napájania, načo zachytené feromagnetické nečistoty samovoľne odpadnú zo spodnej plochy separátora. Tento postup je bezpečný a nevyžaduje zložitú manipuláciu so separátorom. Presný interval čistenia závisí od miery kontaminácie spracovávaného materiálu.
Elektromagnet DND-MC E nachádza uplatnenie v najnáročnejších priemyselných prevádzkach – najmä v mobilných a stacionárnych drviacich a triediacich linkách, pri spracovaní komunálneho odpadu, v ťažobnom a banskom priemysle, pri recyklácii skla, drvení sutín, demolačných prácach, likvidácii autovraakov a v zlievarenstve.
V akých priemyselných odvetviach sa elektromagnetické dosky používajú?
Elektromagnetické závesné separátory s ručným čistením, ktoré ponúka firma SOLLAU, s. r. o., sú vyrábané v spolupráci s renomovaným dlhoročným európskym výrobcom týchto zariadení. Ide o osvedčené separátory, ktoré sa používajú v najnáročnejších priemyselných prostrediach, akými sú napr. mobilné a stacionárne drviace a triediace linky, triedenie a spracovanie komunálneho odpadu, ťažobný a banský priemysel, terminály na prekládku sypkých materiálov, spracovanie dreveného odpadu, drvenie a triedenie sutiny, demolačné práce, likvidácia autovrakov, recyklácia skla, zlievarenstvo atď.
