Laboratorne magnetické separátory LSV
Výkonný magnetický separátor LSV s extra silným magnetickým valcom je zmenšenou, ale plne funkčnou verziou viacstupňového magnetického valca VMSV. LSV sa používa na nepretržitú a automatickú separáciu aj veľmi malých (aj okolo 30 mikrónov) a slabo magnetických častíc (napr. magnetická nehrdzavejúca oceľ alebo aj niektoré druhy paramagnetických minerálov) v laboratórnych podmienkach.

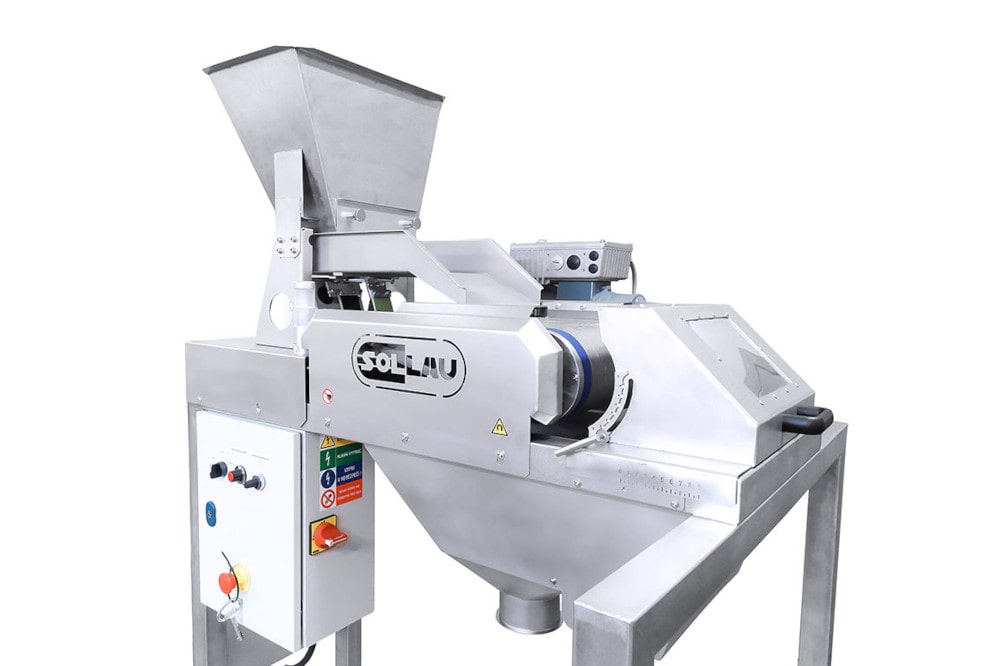

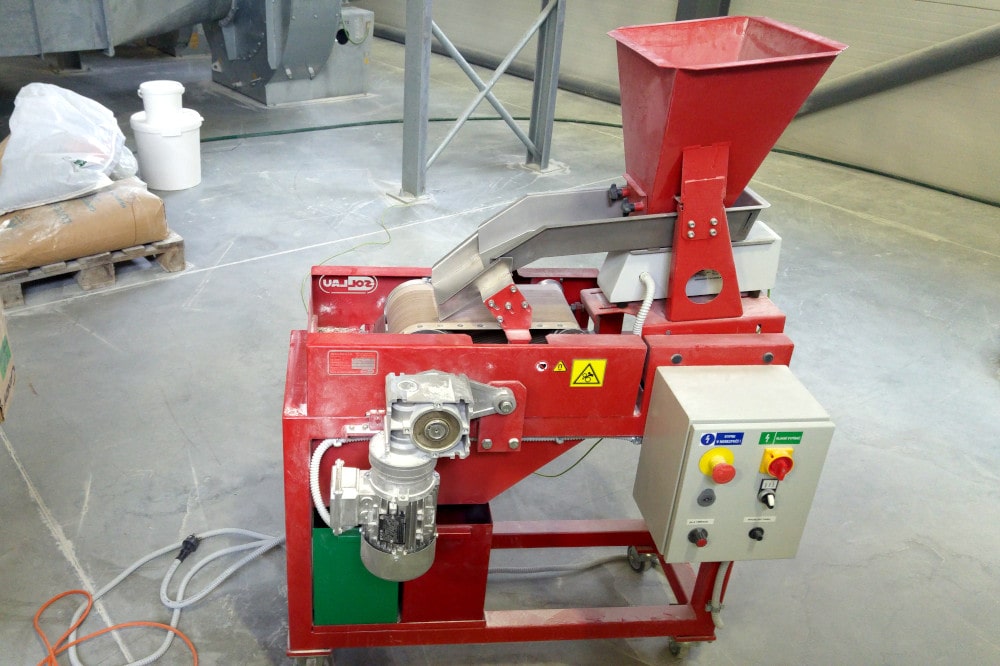

Konštrukcia laboratorného separátora

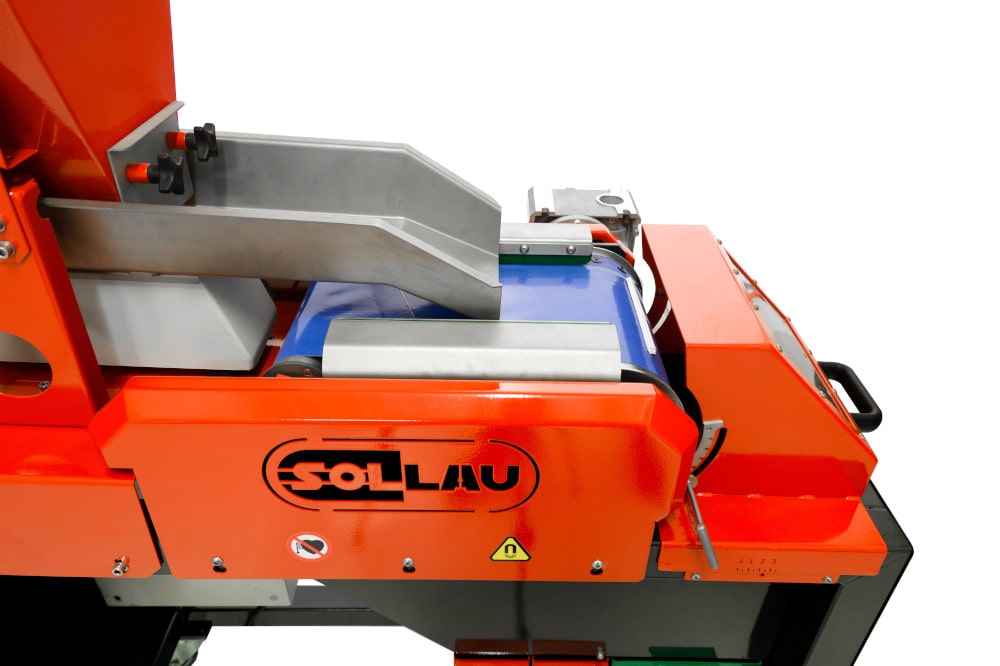

Tento výnimočne výkonný, ale kompaktný a modulárny magnetický separátor pozostáva z vibračného podávača a dvojice valcov. Hnací valec je magnetický (s reguláciou rýchlosti otáčania podľa charakteru čisteného materiálu a prevádzkových potrieb), hnaný valec je nemagnetický. Tento pár valcov je navzájom prepojený veľmi tenkým, ale extrémne odolným dopravníkovým pásom z kevlaru alebo skloteflónu. K dispozícii aj v nelepivej úprave či potravinárskom vyhotovení. Magnetické pole magnetického valca dosahuje maximálnu výšku asi 10 mm, preto je vhodné, aby výška materiálu prepravovaného na páse nepresiahla 5 mm. Na dosiahnutie najvyššej účinnosti však odporúčame výšku do 2 mm.

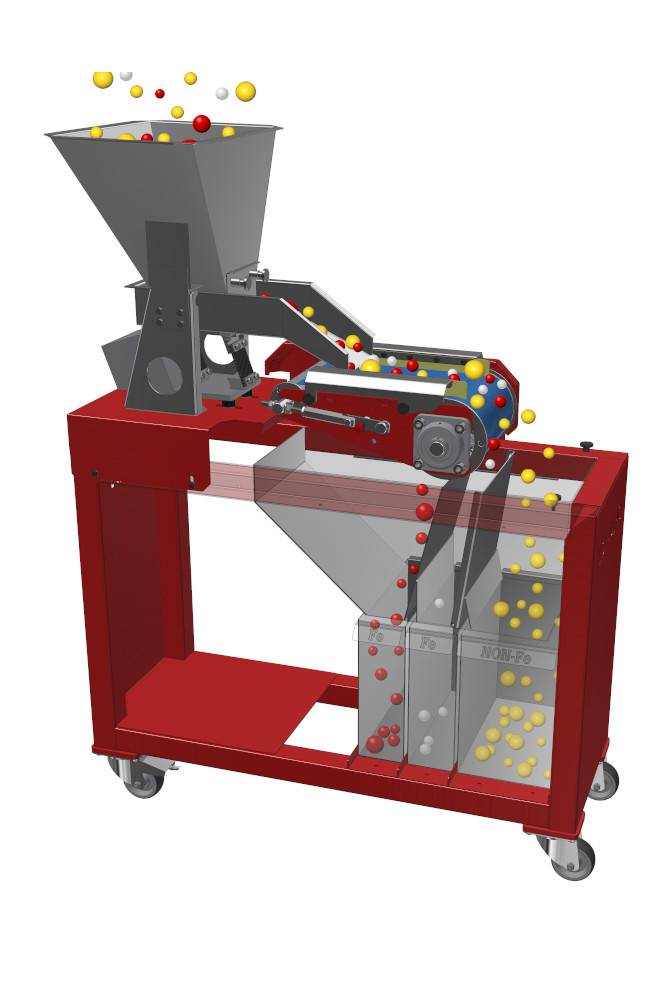

Ako laboratórny magnetický separátor funguje?

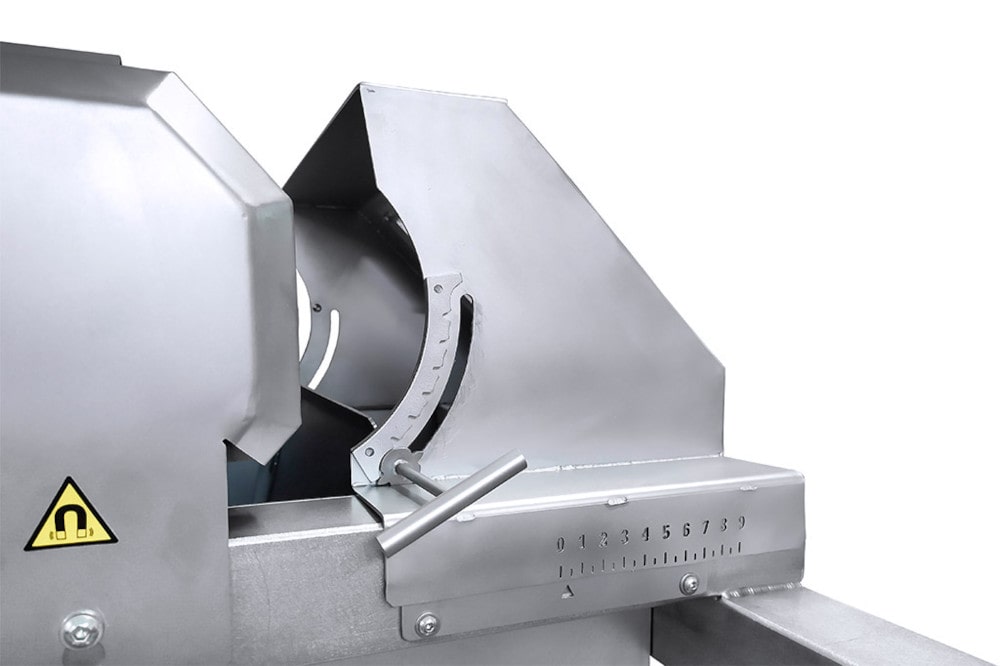

Po uvoľnení materiálu pomocou vibračného podávača padá materiál na dopravníkový pás. Magnetické kovové nečistoty sú zachytené magnetickým poľom valca a vynesené až za jeho os do kontajnera na feromagnetické nečistoty. Vyčistený, t. j. nemagnetický materiál pôsobením gravitácie spadne do nádobky na čistý produkt pod hnacím valcom. Vďaka špeciálnemu rozdeľovaču prúdu magnetického a nemagnetického materiálu (nastaviteľný uhol a os) je možné z čisteného materiálu oddeliť ešte tretiu frakciu. Tá sa nachádza medzi čistým materiálom a feromagnetickými kontaminantmi (t. j. slabo magnetický materiál čiastočne kontaminovaný časticami Fe). Separačný proces je možné podľa potreby opakovať, pretože čistý materiál aj čiastočne kontaminovaný materiál, ako aj zachytené feromagnetické častice sa nachádzajú v oddelených nádobách pod dopravníkovým pásom (je dôležité pripomenúť, že LSV – ako extrémne silný magnetický separátor – dokáže zachytiť aj kúsky plastu, gumy, kamenia či dreva kontaminované oxidmi železa, preto je jeho úloha pri laboratórnom testovaní a vyhodnocovaní spracovávaných materiálov nenahraditeľná).

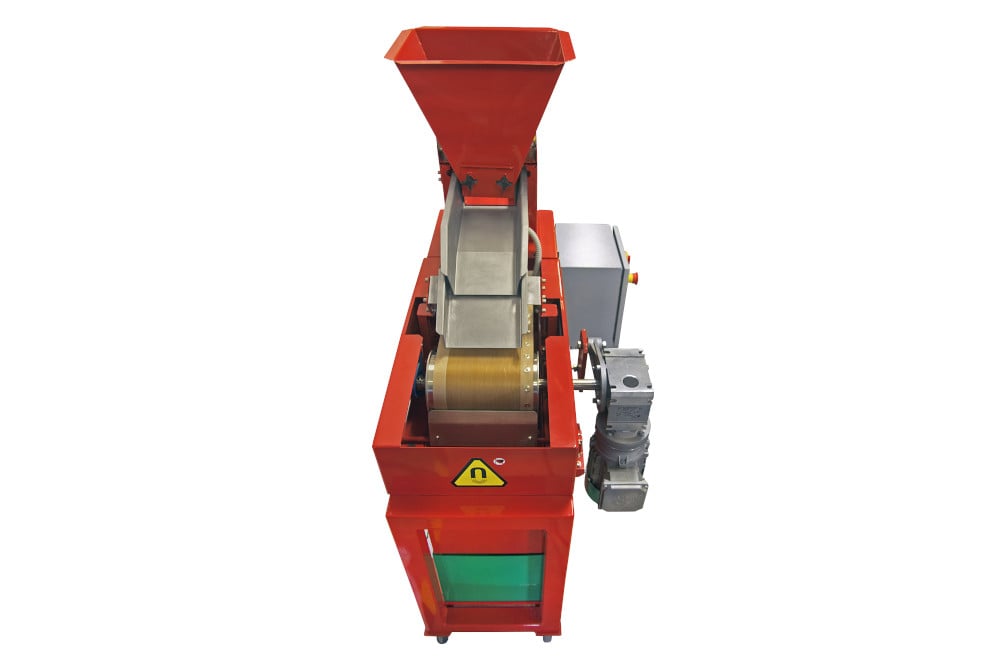

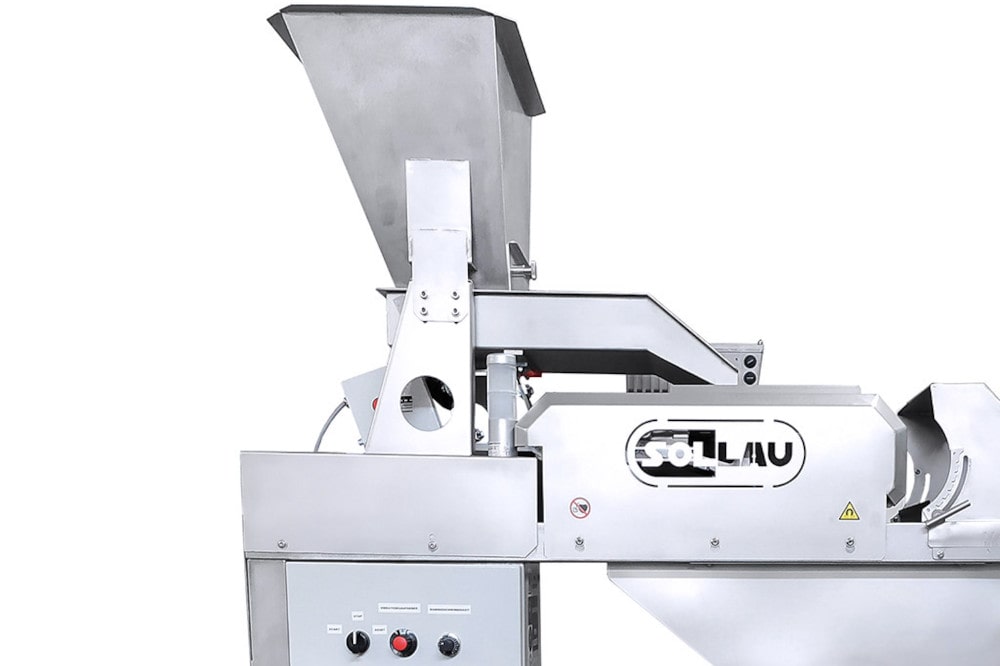

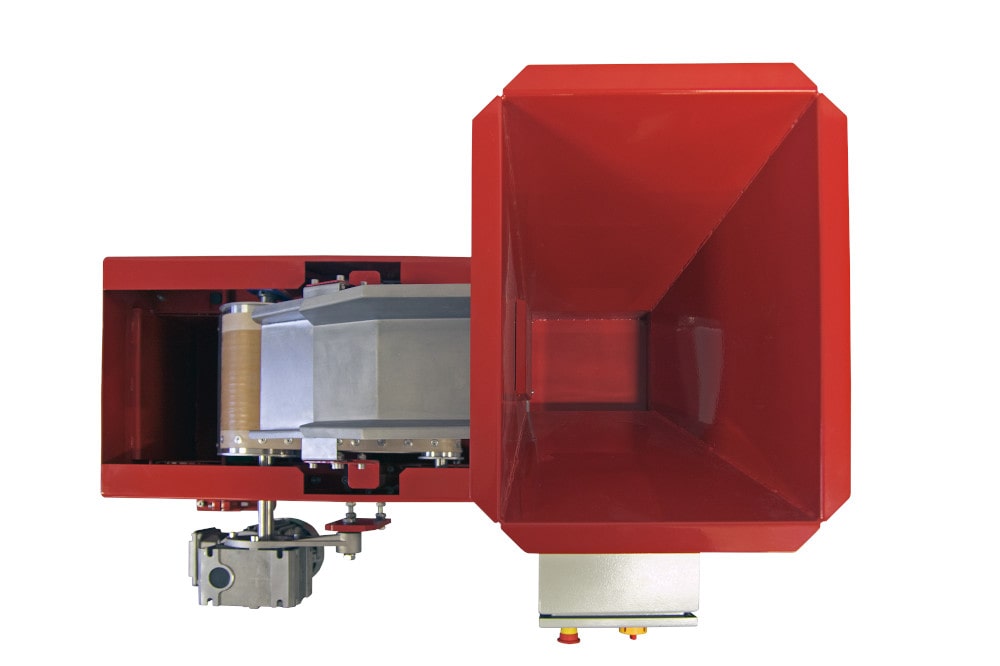

Neoddeliteľnou súčasťou tohto špeciálneho magnetického separátora je aj násypka s integrovaným vibračným podávačom, ktorého rozmery presne zodpovedajú šírke dopravníkového pásu. Pomocou regulátora vibrácií je možné optimálne dávkovanie materiálu na dopravníkový pás prednastaviť. Magnetický valec LSV je vybavený zariadením na jednoduché nastavenie optimálneho napnutia dopravníkového pásu. Motor hnacieho valca je vybavený meničom rýchlosti, takže rýchlosť dopravníkového pásu je možné podľa potreby regulovať.
Laboratórny vysokoindukčný magnetický valec je určený pre najnáročnejších zákazníkov v oblasti priemyslu, ktorí potrebujú separovať aj tie najjemnejšie feromagnetické nečistoty. V prípade extrémne tenkých dopravných pásov z kevlaru alebo skloteflonu by maximálna veľkosť častíc, ktoré prichádzajú do kontaktu s týmto separátorom, nemala presiahnuť 5 mm. Väčšie častice by mohli tenké dopravníkové pásy veľmi rýchlo poškodiť (pri väčších frakciách kovových kontaminantov či samotného materiálu možno použiť širšie dopravníkové pásy, tie však magnetickú účinnosť tohto špeciálneho separátora znižujú).
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Výhody laboratórneho separátora
Vďaka kvalite materiálov použitých pri výrobe magnetického valca (zostava mimoriadne silných magnetov NdFeB v kombinácii so špeciálnymi oceľovými podložkami, veľmi tenký, ale vysoko odolný dopravný pás z kevlaru alebo skloteflónový dopravníkový pás) tento špičkový separátor dokáže vyvinúť povrchovú magnetickú indukciu až 11 000 G. To je hodnota, ktorou sa doteraz mohli pochváliť iba elektromagnetické separátory. Pretože LSV sa často aplikuje na zachytenie malých feromagnetických častíc, z hľadiska praktického využitia magnetického valca nie je až taká dôležitá hodnota dosahovanej magnetickej indukcie, ale hlavne hustota magnetických pólov. Ak by boli vzdialenosti medzi magnetickými pólmi príliš veľké (aby sa dosiahla maximálna magnetická indukcia), tak by sa takto vytvárané veľmi silné magnetické pole na zachytenie drobných kontaminantov nedalo využiť, pretože magnetické častice by prekĺzli medzi príliš vzdialenými magnetickými pólmi. Aby sa maximalizovalo zachytenie aj veľmi malých feromagnetických častíc, v kombinácii s veľmi hustým pólovaním sa optimálna hodnota magnetickej indukcie na povrchu valca pohybuje okolo 11 000 G.
SOLLAU – naše výrobky zvárajú skutoční profesionáli!
Oprávnenie firmy SOLLAU:
Oprávnenie na zváranie tlakových zariadení podľa PED 2014/68/EU
Certifikát podľa EN-ISO 3834 - 2, EN 1090 - 2, EN 13480 - 1 až 5, EN 13445 - 1 až 5

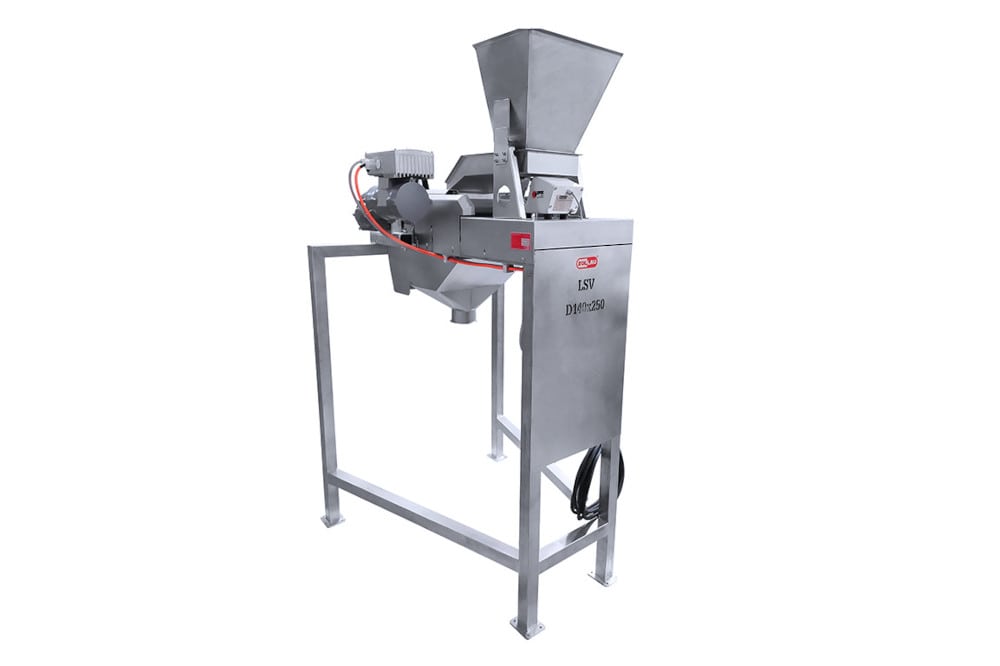

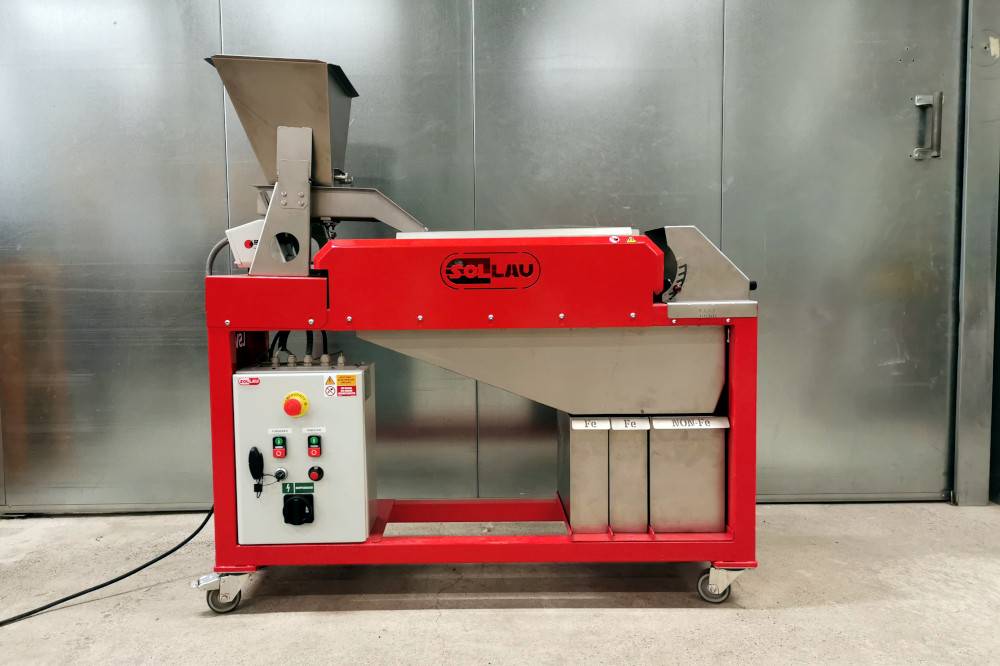

LSV
- automatické napínanie pásu
- široká variabilita dopravníkových pásov

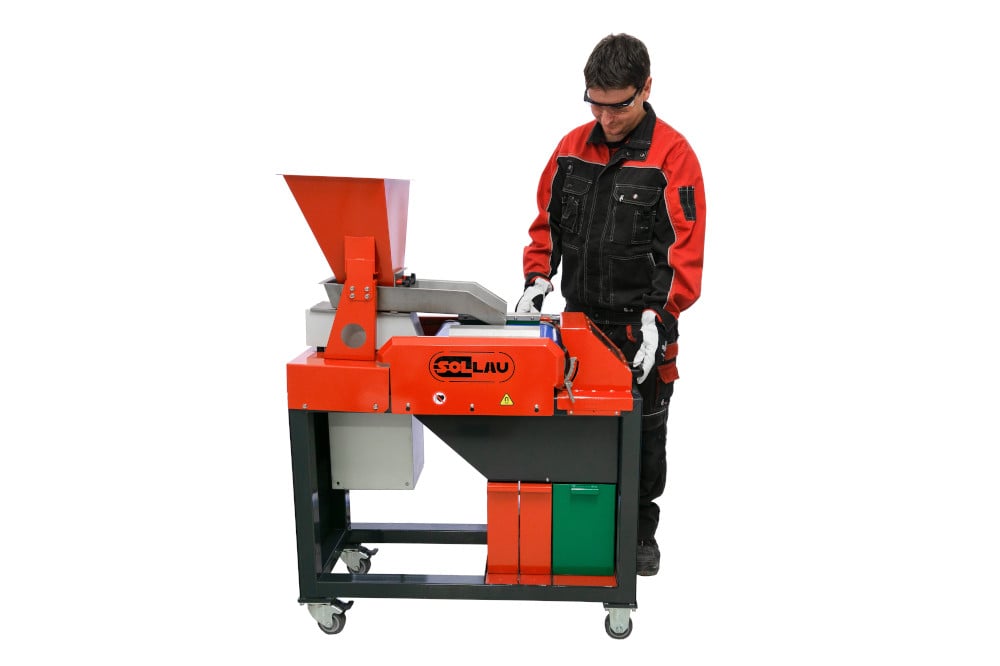

- mobilné vyhotovenie (na kolieskach)
- tri separovateľné frakcie: nemagnetická, paramagnetická a magnetická
- aplikácia napr. v oblasti testovania materiálov
Výkonný magnetický separátor LSV osadený extra silným magnetickým valcom je zmenšenou, ale plne funkčnou verziou viacstupňového magnetického valca VMSV.
| Výrobek | Datová karta |
|---|---|
| LSV | zobrazit PDF |
Niektoré výrobky z tohto modelového radu sú k dispozícii na okamžitý odber. Sortiment magnetických separátorov na sklade neustále rozširujeme, aby sme vám ich mohli okamžite dodať. O aktuálnej dostupnosti sa informujte u nášho obchodníka.
LSV je zmenšenou, ale plne funkčnou verziou viacstupňového magnetického valca VMSV a slúži primárne na testovanie a vyhodnocovanie materiálov v laboratórnych podmienkach — výsledky separácie na LSV sú podkladom pre správne dimenzovanie priemyselnej konfigurácie VMSV. Ak potrebujete nepretržitú prevádzku vo výrobnom meradle, je viacstupňový magnetický valec VMSV správnou voľbou; LSV naopak volte pre laboratórne analýzy, vzorkovanie alebo separácie menšieho objemu.
LSV zachytí feromagnetické častice už od cca 30 mikrometrov a je schopný separovať aj slabo magnetické materiály, ako je magnetická nehrdzavejúca oceľ alebo paramagnetické minerály. Kľúčom k vysokému záchytu drobných častíc nie je len magnetická indukcia (až 11 000 G), ale predovšetkým hustota magnetických pólov — malé častice by pri riedkom pólovaní preklzávali medzi vzdialenými pólmi, aj keby bolo pole maximálne silné.
Maximálna veľkosť častíc prichádzajúcich do kontaktu s tenkým kevlarovým alebo skloteflónovým dopravníkovým pásom je 5 mm — väčšie kusy by pás rýchlo poškodili. Pre najvyššiu účinnosť separácie odporúčame výšku vrstvy materiálu na páse do 2 mm; magnetické pole pri povrchu valca dosahuje výšky približne 10 mm, preto materiál nesmie v žiadnom prípade prekročiť výšku 5 mm.

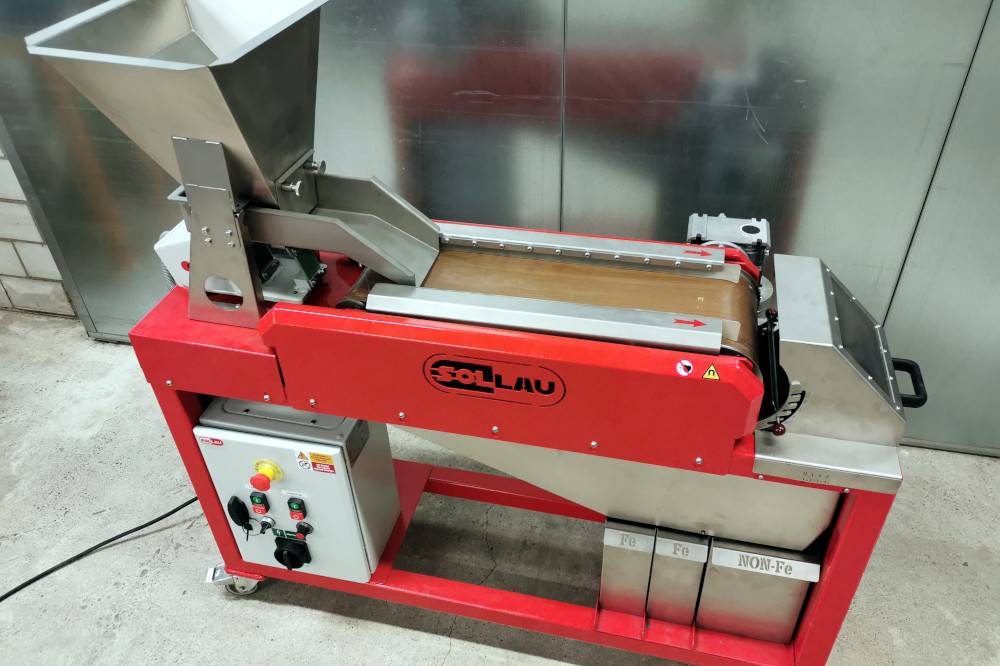

LSV štandardne oddeľuje tri frakcie: nemagnetický čistý materiál (spadá do nádobky pod hnacím valcom), magnetické feromagnetické nečistoty (vynesené za os magnetického valca) a slabo magnetickú strednú frakciu (paramagnetický materiál čiastočne kontaminovaný Fe časticami), oddelenú pomocou uhlovo aj osovo nastaviteľného rozdeľovača prúdu. Oddelenie tretej frakcie umožňuje podrobnejšiu analýzu zloženia spracovávaného materiálu — separačný proces možno podľa potreby ľubovoľne opakovať.
LSV nachádza uplatnenie všade tam, kde je potrebné separovať jemné alebo slabo magnetické prímesi: v potravinárskom priemysle (mäsokostná múčka, potravinárska soľ), v sklárskom a keramickom priemysle (kremičité a sklárske piesky, kaolín, vápenec), v chemickom priemysle (čistenie pigmentov), pri spracovaní nerastných surovín (živce, bauxit, magnezit, titán, vzácne zeminy, zirkón) a v recyklácii elektroodpadu pri odstraňovaní slabo magnetickej nehrdzavejúcej ocele.
LSV je štandardne osadený ultratenkým a vysoko odolným pásom z kevlaru alebo skloteflónu; dostupné sú aj pásy v nelepivej úprave alebo v potravinárskom vyhotovení pre hygienicky náročné aplikácie. Separátor vyrábame na mieru — šírku pásu, dĺžku dopravníka aj konfiguráciu separátora prispôsobujeme konkrétnej aplikácii.
Bezplatne vykonáme testy Vášho materiálu na separátore LSV a výsledky garantujeme do troch dní; na základe testov odporučíme optimálne nastavenie rýchlosti pásu, výšky materiálu a polohy rozdeľovača frakcií. Niektoré modely LSV sú navyše dostupné na okamžitý odber zo skladu — o aktuálnej dostupnosti sa informujte u nášho obchodného zástupcu.
V akých priemyselných odvetviach sa uplatní laboratorný magnetický separátor?
Laboratórny vysoko intenzívny magnetický valec nachádza uplatnenie najmä pri testovaní materiálov v potravinárstve (napr. pri finálnom dočisťovaní mäsokostnej múčky či soli zo soľných baní.) Vo farmaceutickom priemysle, pri recyklácii elektrošrotu (napr. pri odstraňovaní nežiaducich slabo magnetických prímesí z nehrdzavejúcej ocele), v zlievarenskom priemysle (čistenie zlievarenských pieskov), v sklárskom a keramickom priemysle (separácia nežiaducich magnetických prímesí z kremenných a sklárskych pieskov, kaolínu, vápenca, ílu). atď. Ďalej sa používa v laboratóriách v chemickom priemysle (čistenie pigmentov), pri výrobe refrakčných materiálov (čistenie refrakčných materiálov, šamotu, abrazív a pod.) a tiež pri ťažbe a spracovaní nerastných surovín a minerálov (aplikácia tohto separátora pri obohacovaní a čistení živcov, mangánu, pegmatitu, bauxitu, magnezitu, titánu, staurolitu, hematitu, barytu, bentonitu, potaše, kremeňa, diamantov, vzácnych zemín napr. bóru, zlata, skandia, železnej rudy, talku, zirkónu a mnohých ďalších.)
