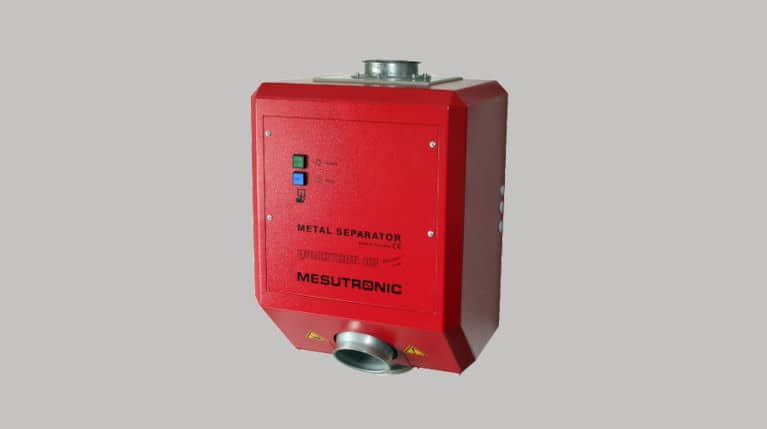

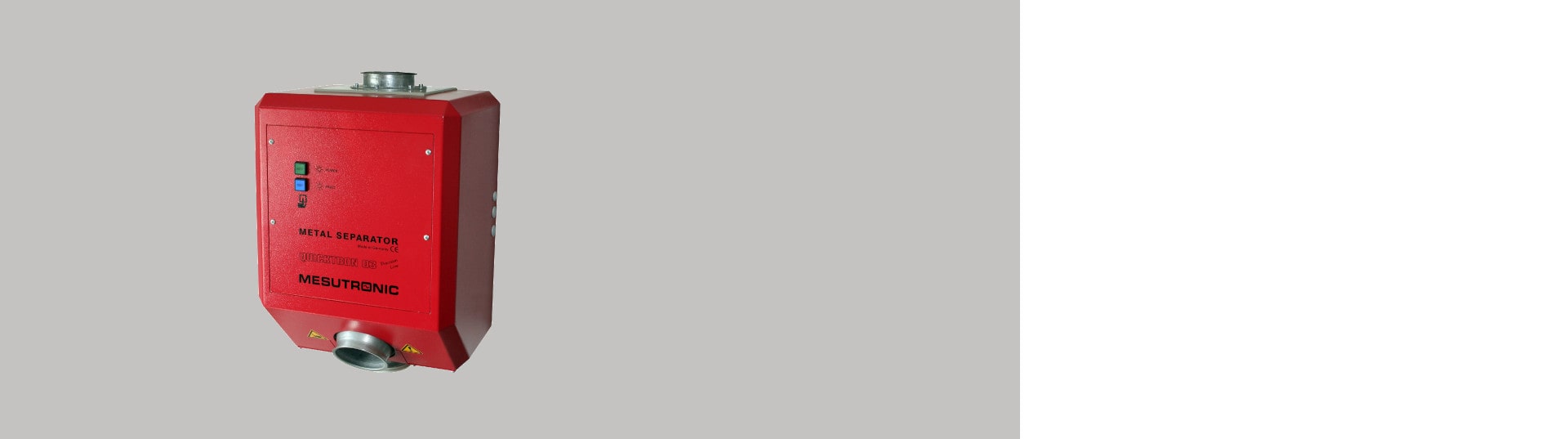

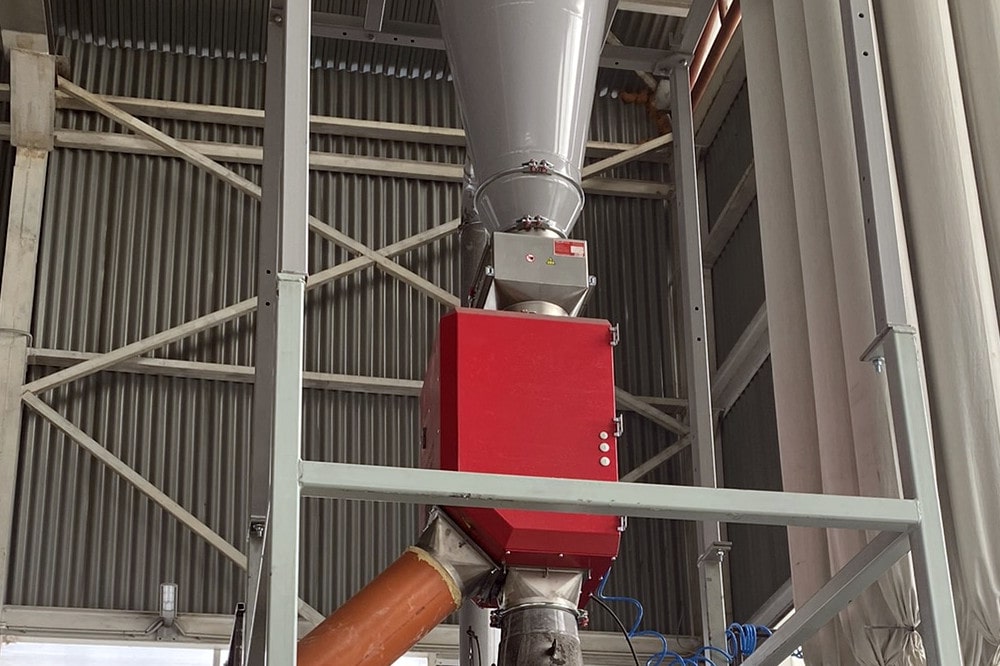

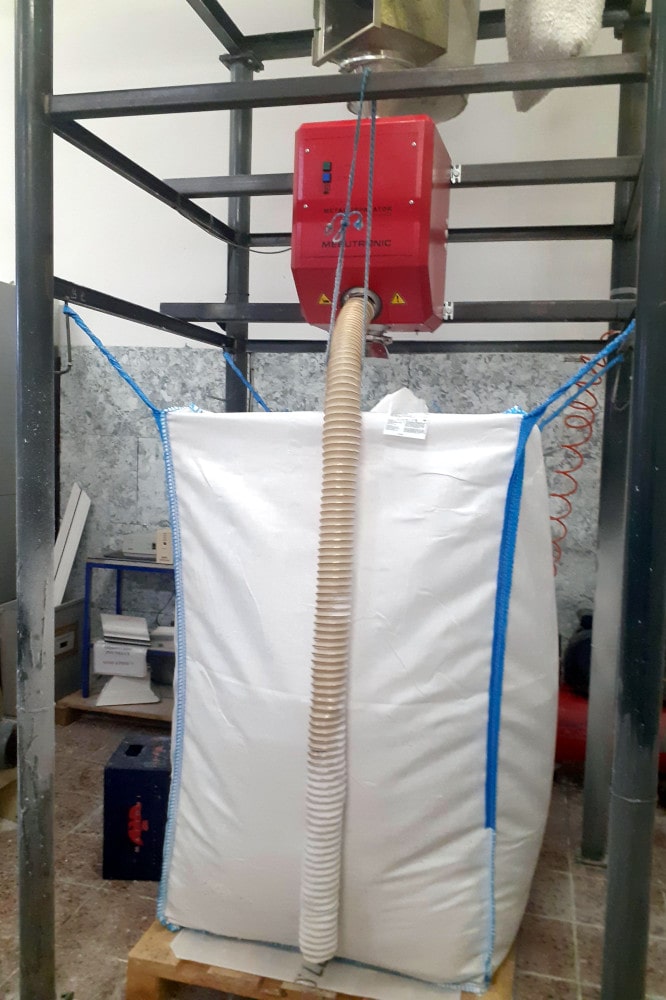

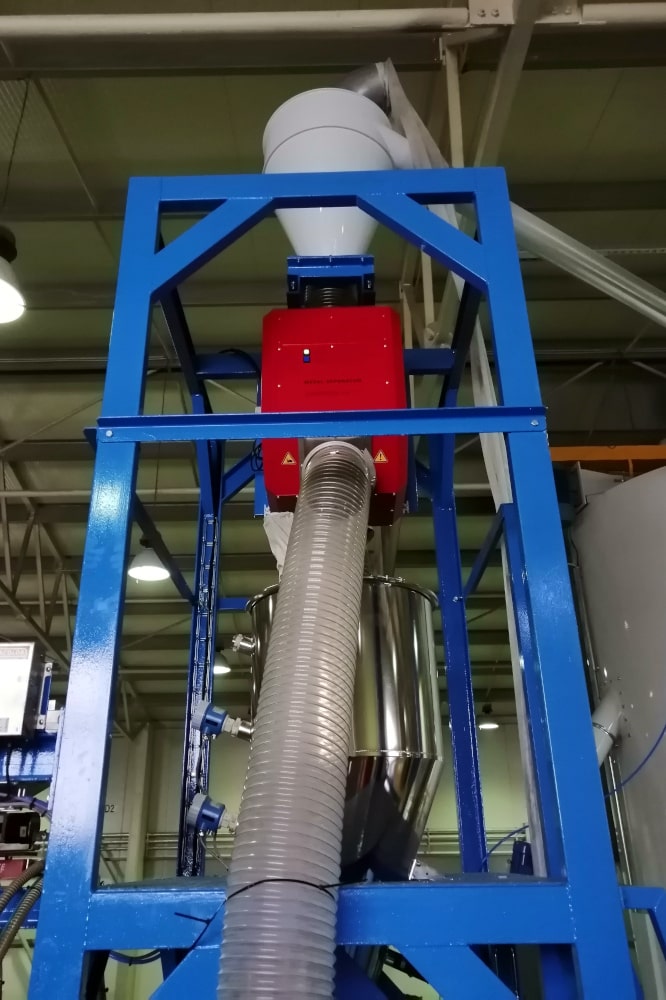

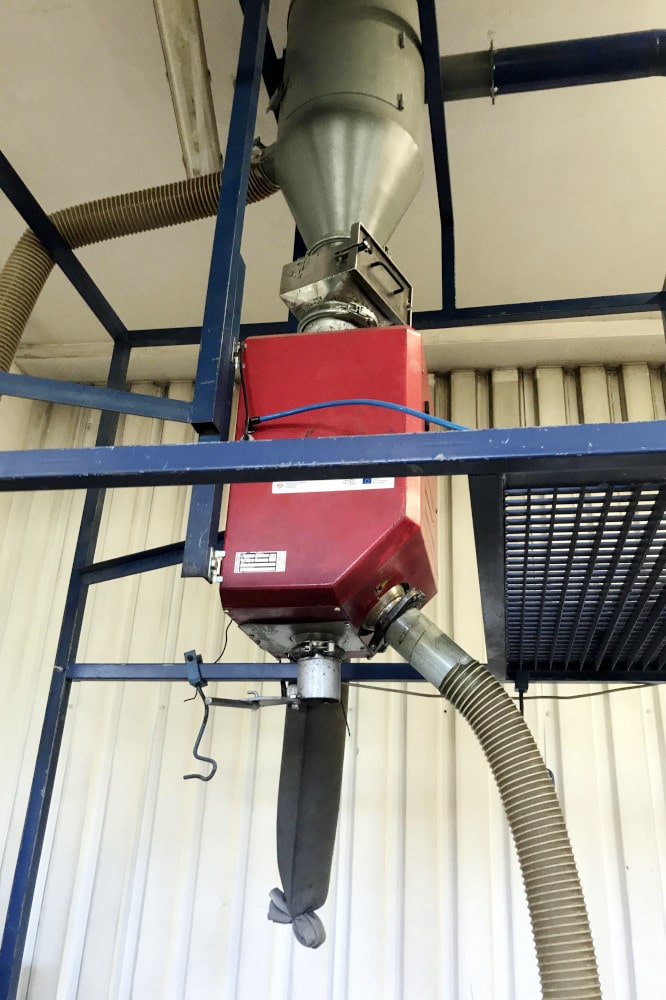

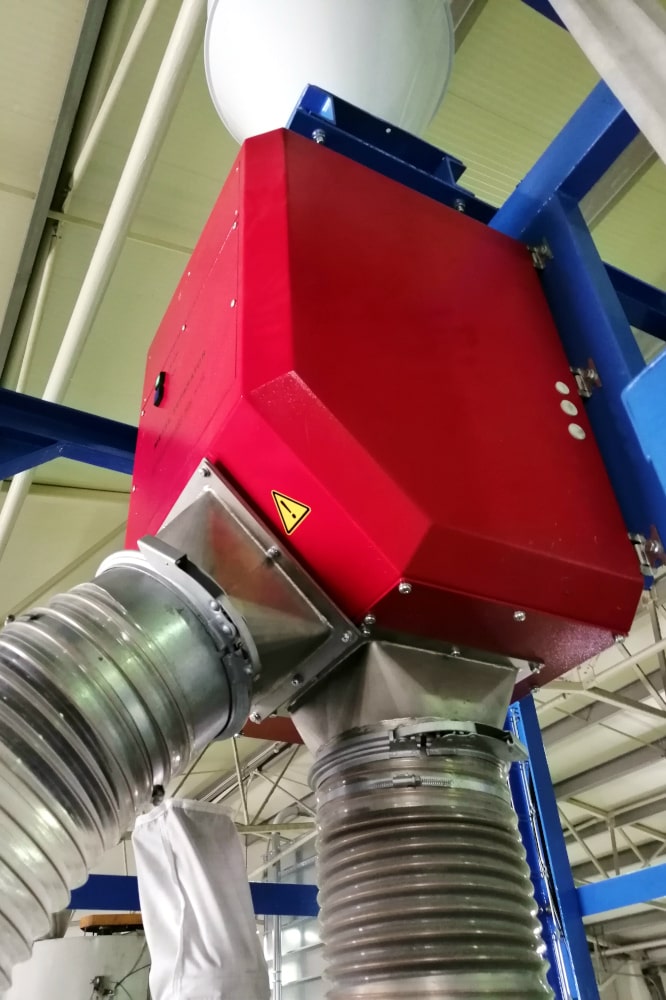

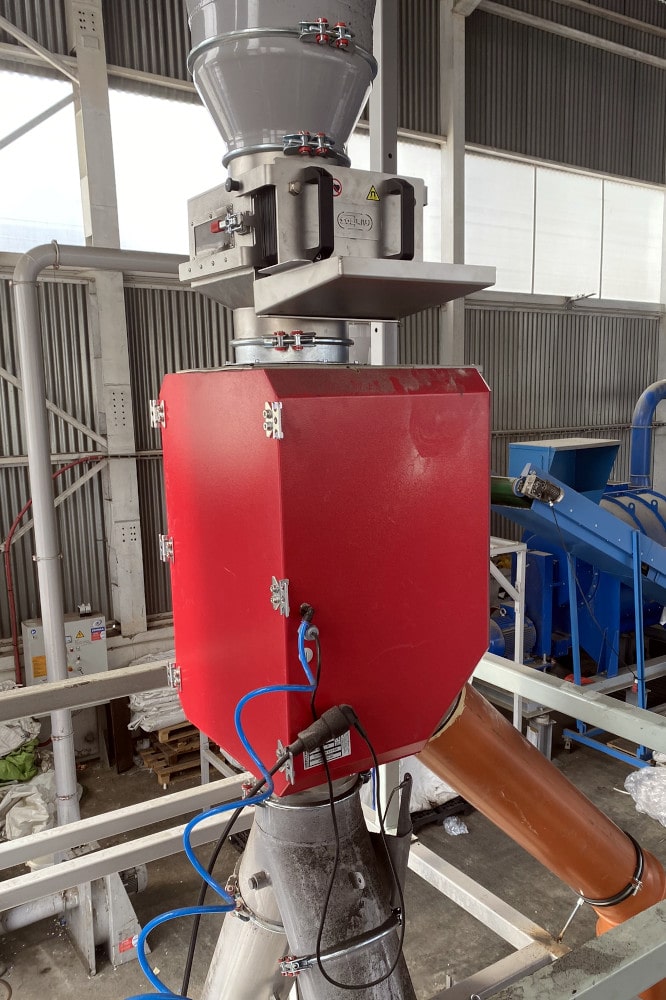

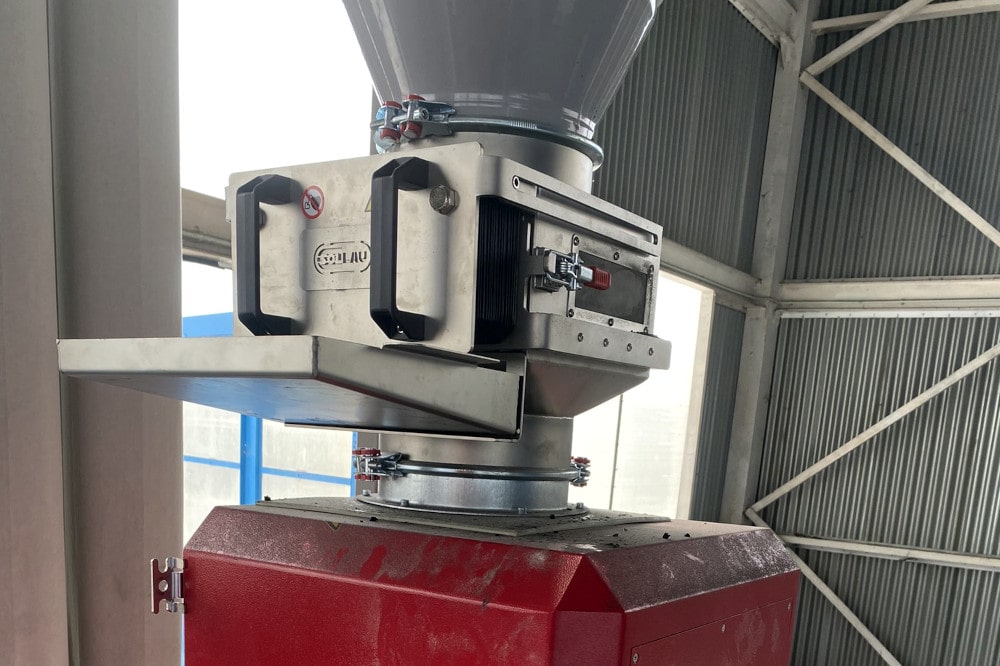

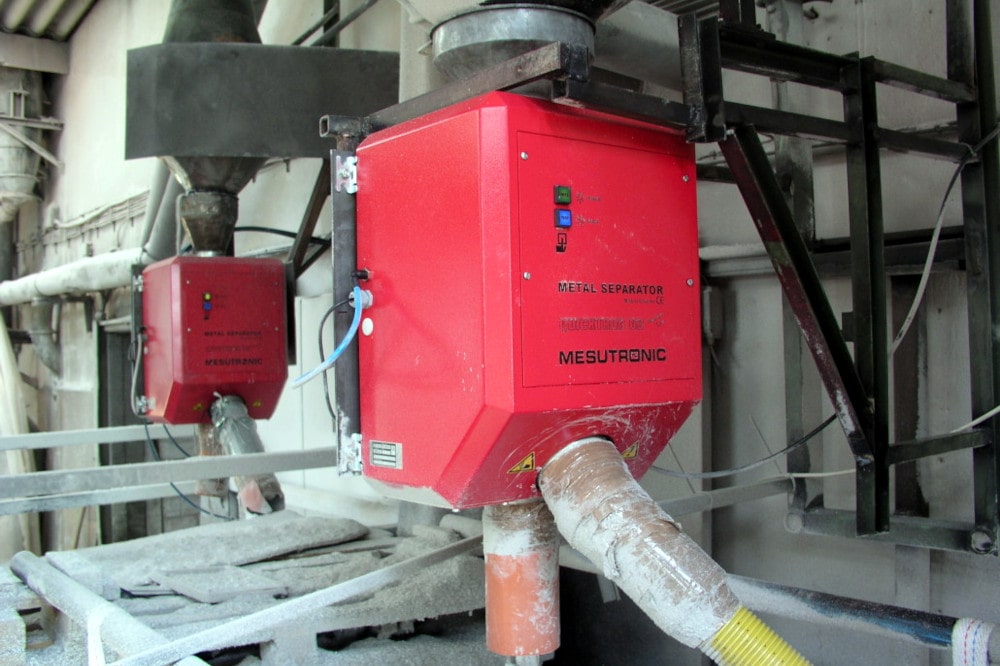

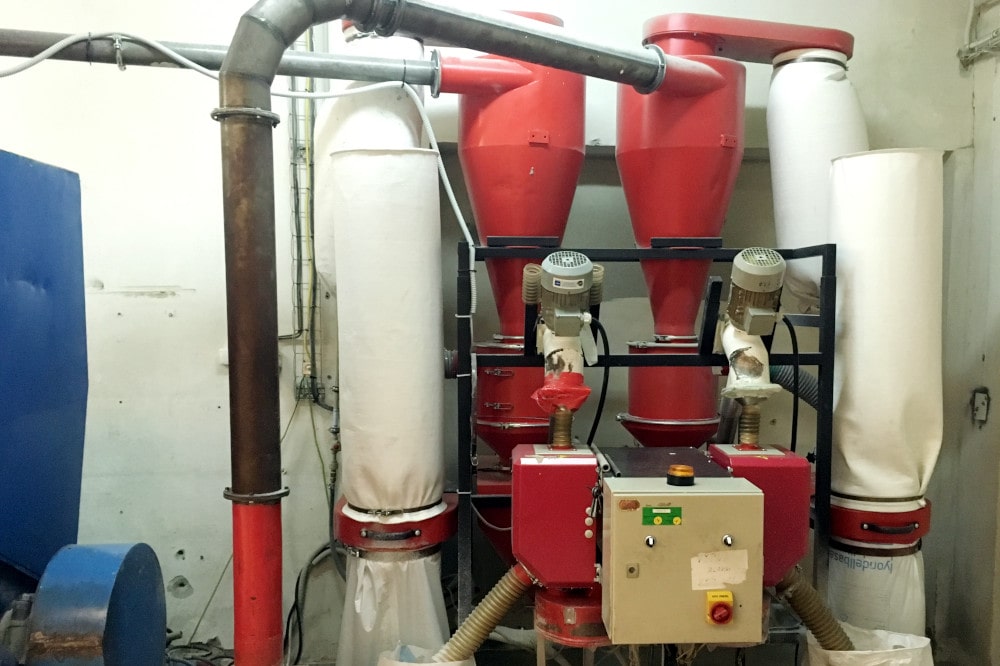

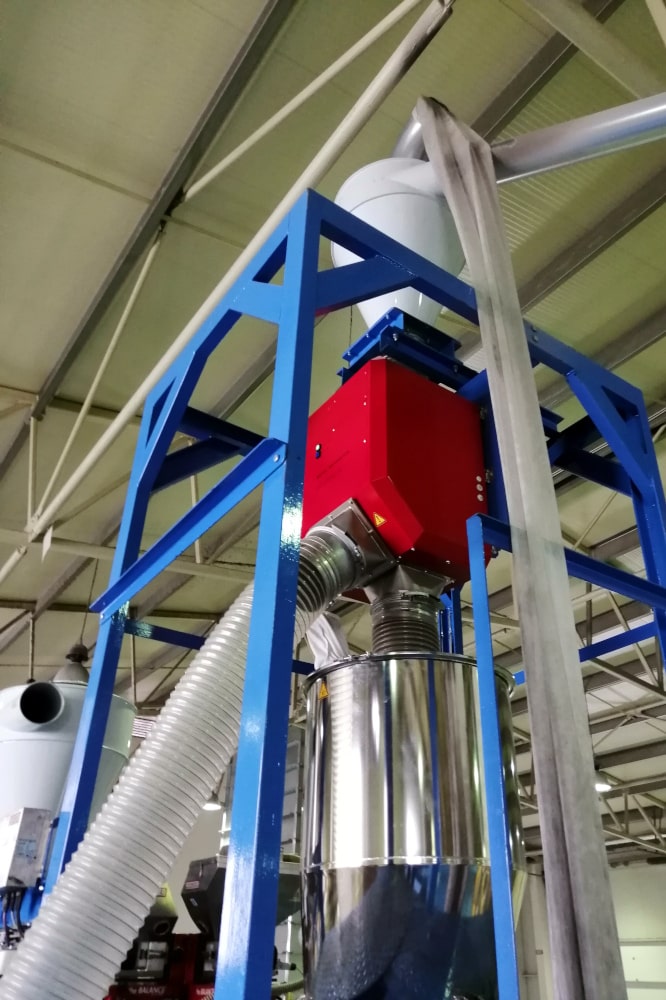

Prepadový detektor kovov QUICKTRON 03 R
Cenovo výhodný prepadový detektor kovov QUICKTRON 03 R slúži na detekciu kovových častíc v sypkých materiáloch gravitačne dopravovaných potrubím. Často sa používa na detekciu kovov nielen v plastovom materiáli (granulát, regranulát, flakes,..), ale aj v iných typoch sypkých materiálov.
Detektor je plne automatický a je vybavený vysokorýchlostnou vyraďovacou klapkou, ktorá umožňuje kontaminanty veľmi presne vyraďovať a minimalizovať straty kvalitného výrobku.
Medzi hlavné výhody tohto detektora kovov patria najmä nízka cena, ktorá umožňuje veľmi rýchlu návratnosť investície, a jednoduchá inštalácia.
Vďaka nízkej výške a kompaktným rozmerom je detektor QUICKTRON 03 R ľahko integrovateľný do existujúcej technológie.
Tento detektor štandardne dodávame so vstupným otvorom s priemerom 30 – 200 mm.
Ovládanie riadiacej jednotky je veľmi jednoduché, jednotka je stabilná a odolná.
Hlavné výhody prepadového detektora kovov
- Automaticky deteguje a separuje všetky voľné kovy aj kovy nachádzajúce sa v materiáli.
- Vynikajúci pomer cena/výkon.
- Ideálne riešenie na čistenie drviny a ochranu strojov.
- Jednoduchá inštalácia.

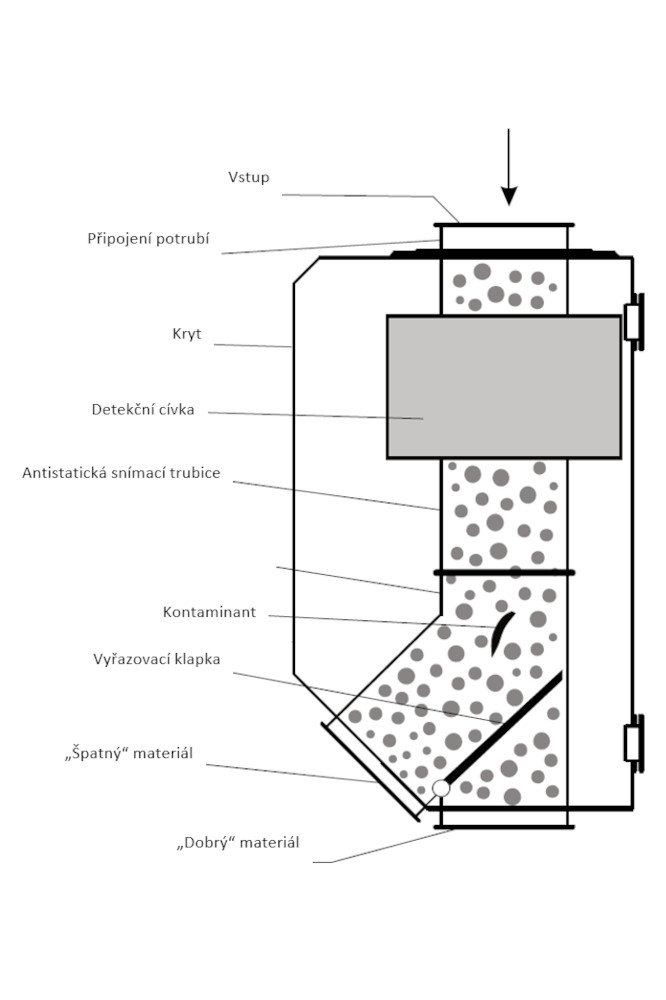

Princíp funkcie detektora
Detektor kovov radu Quicktron je nainštalovaný do potrubia, ktoré dopravuje voľne padajúci sypký materiál. Kontrolovaný materiál prechádza detekčnou cievkou. V prípade, že je materiál znečistený kovovým kontaminantom, cievka kov deteguje a vydáva signál na otvorenie vyraďovacej klapky. Kovový kontaminant aj s časťou materiálu je presmerovaný do výsypky nekvalitného materiálu. Klapka sa potom automaticky vráti do pôvodnej polohy. Chod detektora vrátane vyradenia kontaminantov je plne automatický.
Vysokorýchlostná vyraďovacia klapka je veľmi rýchla a presná, čo vedie k minimalizácii strát kvalitného materiálu. Čas na vyraďovanie materiálu možno nastaviť.
Prepadový detektor kovov QUICKTRON 03 R je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Jednoduchý – z hľadiska inštalácie a manipulácie
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory QUICKTRON 03 R môžeme dodať so širokou voliteľnou výbavou:
- Výstražné zariadenie – maják, bzučiak
- Vzduchový kompresor
- Nádoba na stlačený vzduch
- Špeciálna dĺžka pripojovacích káblov
- Monitoring – tlak vzduchu, vyraďovacia klapka
- Počítadlo vyraďovacích cyklov

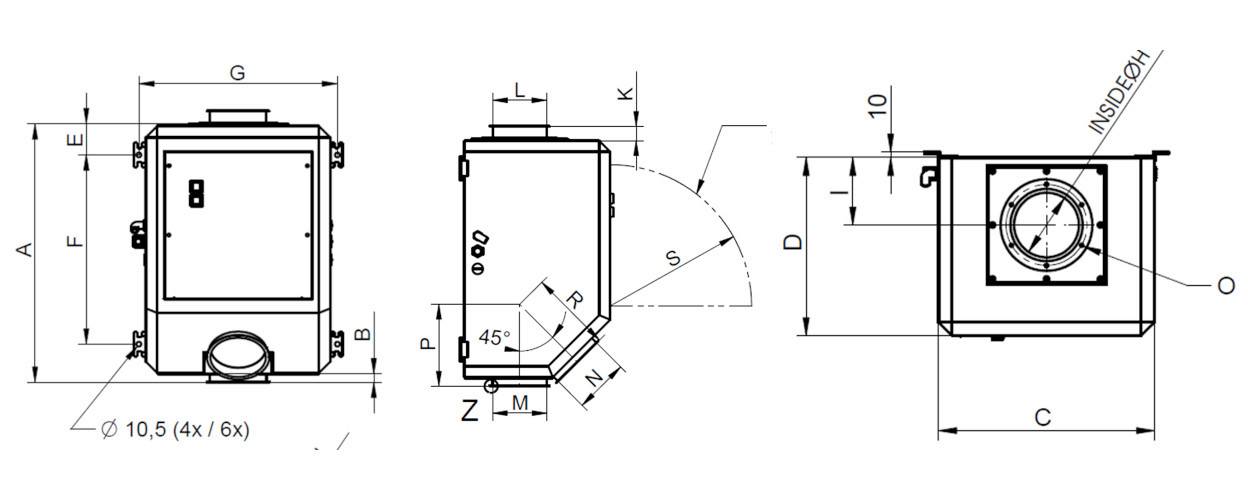

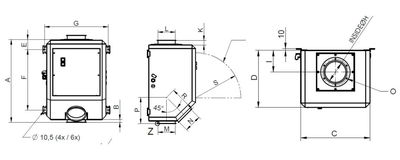

Rozmery
| DN 30 | DN 50 | DN 70 | DN 80 | DN 100 | DN 120 | DN 150 | DN 200 | |
|---|---|---|---|---|---|---|---|---|
| A | 420 | 420 | 420 | 577 | 577 | 560 | 650 | 800 |
| B | 18 | 18 | 18 | 35 | 35 | 18 | 17 | 100 |
| C | 300 | 300 | 300 | 400 | 400 | 400 | 450 | 500 |
| D | 250 | 250 | 250 | 330 | 330 | 330 | 380 | 460 |
| E | 60 | 60 | 60 | 67,5 | 67,5 | 67,5 | 77,5 | 81 |
| F | 290 | 290 | 290 | 410 | 410 | 410 | 240/480 | 270/540 |
| G | 330 | 330 | 330 | 430 | 430 | 430 | 480 | 530 |
| H | Ø 32 | Ø 45 | Ø 70 | Ø 80 | Ø 98 | Ø 111 | Ø 142 | Ø 177 |
| I | 95 | 95 | 95 | 125 | 125 | 125 | 160 | 165 |
| K | -0 | -0 | -0 | 35 | 28 | 28 | 36 | 37 |
| L | -0 | -0 | -0 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| M | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| N | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 80 | NW Ø 100 | NW Ø 120 | NW Ø 150 | NW Ø 200 |
| O | 4xM5/72 | 4xM5/72 | 4xM5/130 | 6xM5/Ø108 | 6xM5/Ø130 | 6xM5/Ø150 | 6xM5/Ø180 | 6xM5/Ø230 |
| P | 134 | 134 | 134 | 202 | 202 | 185 | 230 | 376 |
| R | 135 | 135 | 135 | 202 | 202 | 185 | 230 | 401 |
| S | 275 | 275 | 275 | 320 | 320 | 320 | 300 | 300 |
| Hmotnosž (kg) | 18 | 18 | 18 | 37 | 37 | 37 | 48 | 61 |
Môžeme dodať prepadový detektor kovov aj s inou výškou, priemerom apertúry či rámom tak, aby vyhovoval vašim požiadavkám.
Požiadame vás o špecifikáciu požadovaných úprav a pripravíme cenovú ponuku presne pre vašu prevádzku.
Tabuľka kapacity (priepustnosti) detektora QUICKTRON 03 R
| Model | QUICKTRON 03 R 30 | QUICKTRON 03 R 50 | QUICKTRON 03 R 70 | QUICKTRON 03 R 80 | QUICKTRON 03 R 100 | QUICKTRON 03 R 120 | QUICKTRON 03 R 150 | QUICKTRON 03 R 200 |
|---|---|---|---|---|---|---|---|---|
| Kapacita – priepustnosť (l/hod) | 1000 | 2800 | 5500 | 7200 | 11200 | 16100 | 25200 | 44800 |
Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú priemer apertúry (čím je menší, tým vyššia je citlivosť detektora), rýchlosť materiálu, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame váš materiál otestovať. Testovanie urobíme bezplatne. Kontaktujte nás, dohodneme sa na otestovaní a na zaslaní vzoriek vášho materiálu.
Tabuľka citlivosti detektora QUICKTRON 03 R
| Model | QUICKTRON 03 R 30 | QUICKTRON 03 R 50 | QUICKTRON 03 R 70 | QUICKTRON 03 R 80 | QUICKTRON 03 R 100 | QUICKTRON 03 R 120 | QUICKTRON 03 R 150 | QUICKTRON 03 R 200 |
|---|---|---|---|---|---|---|---|---|
| Priemer apertúry (mm) | 30 | 50 | 70 | 80 | 100 | 120 | 150 | 200 |
| Citlivosť Fe guľôčka (mm) | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,0 | 1,5 | 1,75 |

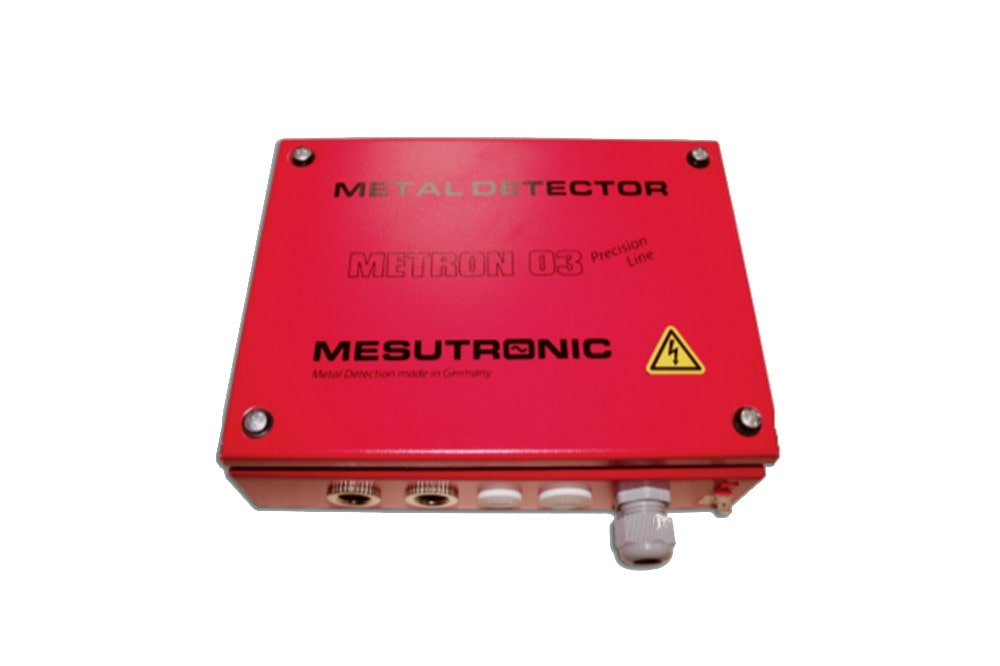

Riadiaca jednotka AMD 03
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka so širokou škálou funkcií (uvádzame len niektoré z nich):
- Jednoduché ovládanie
- Monitorovanie optimálneho fungovania systému
- Potlačenie vplyvu vibrácií dopravníka
- Jednoduchý servis a diagnostika
- Kontinuálne vyvažovanie jednotky
- Optická signalizácia detekcie aj poruchy
Rozsah dodávky
Súčasťou dodávky detektorov QUICKTRON 03 R je:
- Detekčná hlava
- Riadiaca jednotka
- Pripojovacie káble
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 50 W
- Stupeň krytia: IP 54
- Min. prevádzková teplota: - 10 °C
- Max. prevádzková teplota: + 50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Pripojenie tlakového vzduchu: 6 – 10 bar
- Spotreba stlačeného vzduchu: 0,2 l na separáciu
- Nastaviteľné oneskorenie vyraďovacej klapky: 0,14 – 19 s (nastaviteľná)
- Materiál: max. priemer 10 mm
- Napájací kábel: 1,8 m so zástrčkou
QUICKTRON 03 R je vybavený jednoduchou vysokorýchlostnou vyraďovacou klapkou, ktorá spoľahlivo separuje kovy zo štandardných sypkých materiálov, ako sú granulát, regranulát alebo drte. Model QUICKTRON 03 E je naproti tomu vybavený dvojitou vyraďovacou klapkou, ktorá zabraňuje upchaniu potrubia — je teda určený výhradne pre ľahké fóliové flaky, kde jednoduchá klapka nestačí na zabezpečenie plynulého prietoku. Ak Vaša prevádzka spracováva štandardné sypké materiály a zároveň požadujete výhodný pomer cena/výkon, QUICKTRON 03 R je správna voľba.
Detektor je navrhnutý pre sypké materiály dopravované potrubím samospádom — najčastejšie ide o plastové granuláty, regranuláty, drte a flakes v plastikárskom a recyklačnom priemysle, ale aj o iné sypké materiály v chemickom, gumárenskom alebo strojárskom prevádzke. Detektor chráni nadväzujúce strojné zariadenia (vstrekolisy, extrudéry) pred poškodením kovovými kontaminantmi a pomáha udržať kvalitu výsledného produktu.
Citlivosť závisí predovšetkým na priemere apertúry detektora — čím menší priemer, tým vyššia citlivosť. U modelu QUICKTRON 03 R s najmenšou apertúrou DN 30 mm zachytíme Fe guľôčku od 0,5 mm; u najväčšej apertúry DN 200 mm je minimálny záchyt 1,75 mm. Na výslednú citlivosť majú vplyv aj rýchlosť materiálu, jeho hustota, teplota a vlhkosť — preto odporúčame overiť parametre bezplatným testom na Vašom konkrétnom materiáli.
Štandardne dodávame priemery apertúry od DN 30 do DN 200 mm, pričom prietoková kapacita zodpovedá rozsahu od 1 000 (DN 30) do 44 800 litrov za hodinu (DN 200). Ak štandardné rozmery nevyhovujú Vašej prevádzke, vyrobíme detektor na mieru s iným priemerom, výškou alebo rámovými úpravami.
Riadiaca jednotka AMD 03 zabezpečuje jednoduché ovládanie, optickú signalizáciu detekcie aj poruchy, potlačenie vplyvu vibrácií dopravníka a kontinuálne vyvažovanie. Ako voliteľnú výbavu možno dodať vzduchový kompresor alebo nádobu na stlačený vzduch, výstražné zariadenie (maják, bzučiak), monitoring tlaku vzduchu a polohy klapky alebo počítadlo vyraďovacích cyklov. Dĺžku pripojovacích káblov upravíme podľa potrieb konkrétnej inštalácie.
Áno, prepadové detektory pre samospád ponúkame aj v prevedení ATEX pre prostredie s výbušnou atmosférou. Pri poptávke uveďte požadovanú zónu a kategóriu ATEX, aby sme mohli navrhnúť správne prevedenie pre Váš prevádzkový.
Štandardná dodávka zahŕňa detekčnú hlavu, riadiacu jednotku AMD 03, prepojovacie káble a návod na použitie. Kompaktné rozmery a nízka stavebná výška uľahčujú zabudovanie do existujúcej linky bez rozsiahlych stavebných úprav. Zabezpečujeme celý priebeh projektu — prídeme, zameráme, vyrobíme na mieru, nainštalujeme, zprevádzkujeme a zaškolíme obsluhu; súčasťou je aj autorizovaný záručný a pozáručný servis.
Áno — bezplatne vykonáme testy Vášho materiálu na našich zariadeniach s garantovaným výsledkom do troch dní. Testy sú kľúčové najmä pre správne stanovenie citlivosti detektora, pretože správanie závisí od konkrétneho materiálu. Stačí nás kontaktovať, dohodneme sa na zaslanie vzoriek a pripravíme testovací protokol.
