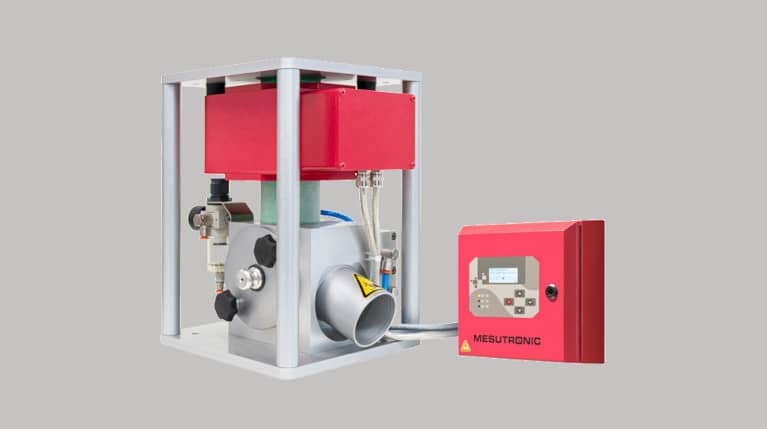

Prepadový detektor kovov PLASTRON 05 K pre plastikársky priemysel
Prepadový detektor kovov PLASTRON 05 K sa inštaluje na vstrekolis a extrudér a[JP1] slúži na detekciu kovových častíc v plastových materiáloch. Detektor je plne automatický a je vybavený vysokorýchlostnou vyraďovacou klapkou, ktorá umožňuje kontaminanty veľmi presne vyraďovať a minimalizovať straty kvalitného výrobku.
Detektor je vyrobený tak, aby dokázal detegovať a vyraďovať kovové nečistoty aj pri pomalom prietoku materiálu (granulát, regranulát, flakes,…). Detektor aj vyraďovacia klapka boli špeciálne vyvinuté na aplikáciu v plastikárskom priemysle.
Vďaka výhodnej cene a vysokej citlivosti sa prepadový detektor PLASTRON 05 K používa v plastikárstve najčastejšie.
Digitálne spracovanie signálu umožňuje výborné výsledky detekcie a robustná konštrukcia detektora je predpokladom jeho maximálnej životnosti.
Vďaka nízkej výške a kompaktným rozmerom detektor PLASTRON 05 K je možné ľahko integrovať do vstrekolisu či extrudéra.
Tento detektor štandardne dodávame so vstupným otvorom s priemerom 30 – 120 mm.

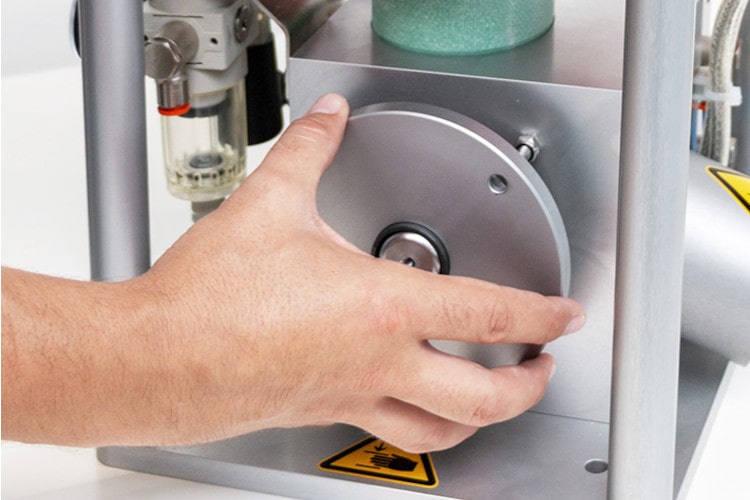

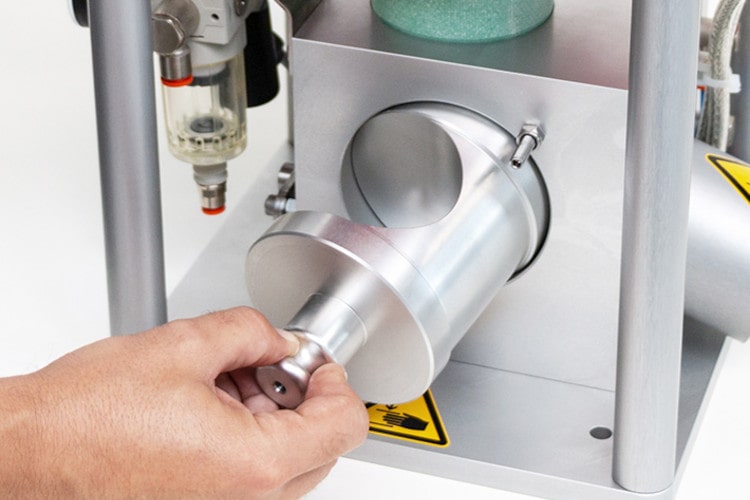

Otvorená rámová konštrukcia detektora umožňuje neobmedzený prístup k všetkým jeho komponentom. Údržba je veľmi jednoduchá, celé zariadenie možno demontovať a vyčistiť bez použitia náradia.
V prípade, že v používanom materiáli je vyšší výskyt feromagnetických nečistôt (napr. pri využití regranulátu), odporúčame predradiť niektorý z jednoduchých a účinných magnetických separátorov. Ich použitím sa zvýši ochrana následnej technológie (najmä vstrekovacích dýz) na maximum a zároveň sa zníži počet detekcií (magnetické kovy sa odstránia a detegujú sa len nemagnetické kovy), čo zníži straty kvalitného materiálu:
Tieto separátory ponúkame v našom internetovom obchode:
Tento detektor je osadený výkonnou riadiacou jednotkou AMD 05 s celým spektrom pokročilých funkcií. Jednotka má päťriadkový LCD displej a ovláda sa pomocou 4 ergonomických tlačidiel. Jej ovládanie je jednoduché a intuitívne.
Hlavné výhody prepadového detektora kovov
- Detektor kovov na inštaláciu do vstrekovacích strojov alebo extrudérov.
- Tento detektor bol vyvinutý na detekciu kovov z plastových granulátov, drviny a prášku.
- Používa sa pri lisoch alebo extrudéroch, kde materiál preteká pomaly a priestor detektora[JP1] je kontinuálne zaplnený materiálom.
- Tento typ detektor by bol vyvinutý špeciálne pre túto aplikáciu.
- Vďaka tomu možno dosiahnuť najlepšie výsledky a bezpečnú a čistú prevádzku
Prepadový detektor kovov PLASTRON 05 K je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Rýchly – z hľadiska reakcie a čistenia
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory PLASTRON 05 K môžeme dodať so širokou voliteľnou výbavou:
- Výstražné zariadenie – maják, bzučiak
- Špeciálna dĺžka pripojovacích káblov
- Monitoring – tlak vzduchu, vyraďovacia klapka
- Vyprázdnenie detektora stlačením tlačidla
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Konštrukcia vhodná pre abrazívne aplikácie
Rozmery
| Model | Hmotnosť (kg) |
|---|---|
| PLASTRON K 30 | 13 |
| PLASTRON K 40 | 13 |
| PLASTRON K 50 | 19 |
| PLASTRON K 60 | 19 |
| PLASTRON K 70 | 19 |
| PLASTRON K 100 | 35 |
| PLASTRON K 120 | 35 |
Môžeme dodať prepadový detektor kovov aj s inou výškou, priemerom apertúry či rámom tak, aby vyhovoval vašim požiadavkám.
Požiadame vás o špecifikáciu požadovaných úprav a pripravíme cenovú ponuku presne pre vašu prevádzku.
Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú priemer apertúry (čím je menší, tým vyššia je citlivosť detektora), rýchlosť materiálu, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame váš materiál otestovať. Testovanie urobíme bezplatne. Kontaktujte nás, dohodneme sa na otestovaní a na zaslaní vzoriek vášho materiálu.
Tabuľka citlivosti detektora PLASTRON 05 K
| Model | Priemer apertúry (mm) | Citlivosť (mm) | ||
|---|---|---|---|---|
| Fe | NonFe | SS | ||
| PLASTRON K 30 | 30 | 0,3 | 0,5 | 0,6 |
| PLASTRON K 40 | 40 | 0,4 | 0,6 | 0,8 |
| PLASTRON K 50 | 50 | 0,5 | 0,8 | 1,0 |
| PLASTRON K 60 | 60 | 0,6 | 1,0 | 1,2 |
| PLASTRON K 70 | 70 | 0,7 | 1,0 | 1,5 |
| PLASTRON K 100 | 100 | 1,0 | 1,5 | 2,0 |
| PLASTRON K 120 | 120 | 1,2 | 1,75 | 2,5 |
Riadiaca jednotka AMD 05
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka so širokou škálou funkcií (uvádzame len niektoré z nich):
- Riadiaca jednotka so vstavaným regulovateľným napájaním na spoľahlivý výkon a jednoduchý servis
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Digitálna filtrácia signálu na maximálnu stabilitu v náročných podmienkach
- Úzka detekčná zóna zaručuje presné umiestnenie kovov v detekčnom poli na precíznu detekciu
- Monitorovanie optimálneho fungovania systému
- Dotykové ovládanie – pomocou 4 ergonomických tlačidiel
- Päťriadkový podsvietený LCD displej
- Možnosť uložiť do pamäte nastavenia až 500 výrobkov
Rozsah dodávky
Súčasťou dodávky detektorov PLASTRON 05 K je:
- Detekčná hlava
- Vyraďovacia jednotka vrátane pneumatických komponentov, regulátor tlaku vzduchu atď.
- Riadiaca jednotka
- Pripojovacie káble
- Inštalačný hardvér
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 50 W
- Stupeň krytia: IP 65
- Min. prevádzková teplota: - 10 °C
- Max. prevádzková teplota: + 50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Pripojenie tlakového vzduchu: 6 – 10 bar
- Spotreba stlačeného vzduchu:
- PLASTRON K 30 – 70 = 6 l na separáciu
- PLASTRON K 100 – 120 = 0 l na separáciu
- Rýchlosť materiálu, pri ktorej dokáže spoľahlivo detegovať kovy: 0,005 – 2,0 m/s
- Materiál: plastový granulát 1 – 10 mm
- Napájací kábel: 1,8 m so zástrčkou
PLASTRON 05 K je prepadový (samospadový) detektor kovov špeciálne vyvinutý pre plastikársky priemysel. Inštaluje sa priamo na vstrekovacie stroje alebo extrudéry a detekuje kovové nečistoty v plastových materiáloch — granulátoch, regranulátoch, drtinách a práškoch — ktoré cez neho pretekajú vlastnou tiahou. Na rozdiel od potrubných detektorov pre pneumatickú dopravu je PLASTRON 05 K navrhnutý pre pomalý gravitačný prietok materiálu, pričom detekčný priestor je kontinuálne zaplnený materiálom.
Citlivosť závisí od priemeru apertúry — čím menší priemer, tým vyššia citlivosť. Pri najmenšej apertúre Ø 30 mm detekuje PLASTRON K 30 železnú guľôčku od 0,3 mm, neferromagnetickú od 0,5 mm a nerezovú od 0,6 mm. U apertúry Ø 50 mm sú limity Fe 0,5 mm, NonFe 0,8 mm, SS 1,0 mm; u najväčšej štandardnej apertúry Ø 120 mm potom 1,2 mm (Fe), 1,75 mm (NonFe) a 2,5 mm (SS). Presnú citlivosť pre Váš materiál overíme bezplatným testom — výsledok garantujeme do troch dní.
Detektor je štandardne dostupný v priemeroch apertúry 30, 40, 50, 60, 70, 100 a 120 mm. Kľúčovou vlastnosťou je schopnosť spoľahlivej detekcie aj pri veľmi pomalom prietoku materiálu v rozsahu 0,005–2,0 m/s — teda v podmienkach, kde potrubné detektory pre pneumatiku nefungujú. Neštandardné priemery a rozmery vyrobíme na mieru podľa špecifikácie Vášho prevádzky.
Plastový materiál prechádza detekčnou cievkou vlastnou tiahou — detekčný priestor je kontinuálne zaplnený materiálom. Akonáhle cievka zachytí signál kovového kontaminantu, vysokorýchlostná vyraďovacia klapka presmeruje znečistenú dávku do výsypky zlého materiálu, pričom straty dobrého produktu sú minimalizované. Celý cyklus je plne automatický bez zásahu obsluhy.
Ak materiál obsahuje vyšší podiel feromagnetických nečistôt — typicky pri spracovaní regranulátu — odporúčame predradiť magnetický separátor (Magnet do násypky TM alebo hviezdicový SM). Magnetické separátory odstránia feromagnetické kovy ešte pred vstupom do detektora, čím sa chránia vstrekovacie trysky a výrazne sa znižuje četnosť vyraďovacích cyklov. Výsledkom je, že PLASTRON 05 K detekuje iba nemagnetické kovy a straty dobrého materiálu klesajú na minimum.

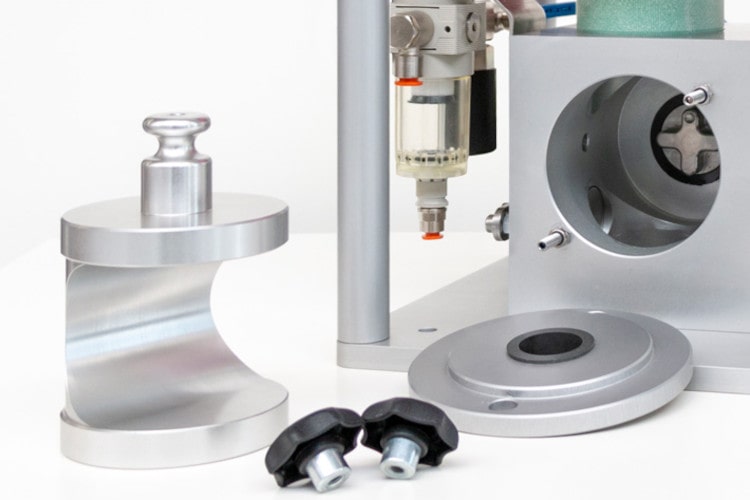

Otvorená rámová konštrukcia umožňuje neobmedzený prístup ku všetkým komponentom detektora. Celé zariadenie možno demontovať a vyčistiť bez použitia náradia — výhodné najmä pri častej výmene materiálu alebo pravidelnom čistení linky. Nízka stavebná výška a kompaktné rozmery zároveň uľahčujú priamu integráciu na vstrekovacom stroji alebo extrudéri.
Detektor je napájaný z 100–240 V AC (50/60 Hz) s príkonom max. 50 W a krytím IP 65. Vyžaduje prívod stlačeného vzduchu 6–10 bar; spotreba vzduchu sa líši podľa modelu — u prevedenia Ø 30–70 mm je to 6 l na jedno vyradenie, u prevedenia Ø 100–120 mm je nulová. Prevádzková teplota je -10 až +50 °C, relatívna vlhkosť do 95 % bez kondenzácie.
Voliteľná výbava zahŕňa výstražné zariadenie (maják, bzučiak), špeciálnu dĺžku pripojovacích káblov, monitoring tlaku vzduchu a polohy vyraďovacej klapky a funkciu vyprázdnenia detektora stlačením tlačidla. Pre náročné podmienky je dostupné prevedenie pre abrazívne materiály. Riadiaca jednotka AMD 05 umožňuje uložiť nastavenie až 500 produktov a podporuje vzdialené pripojenie na diagnostiku.
