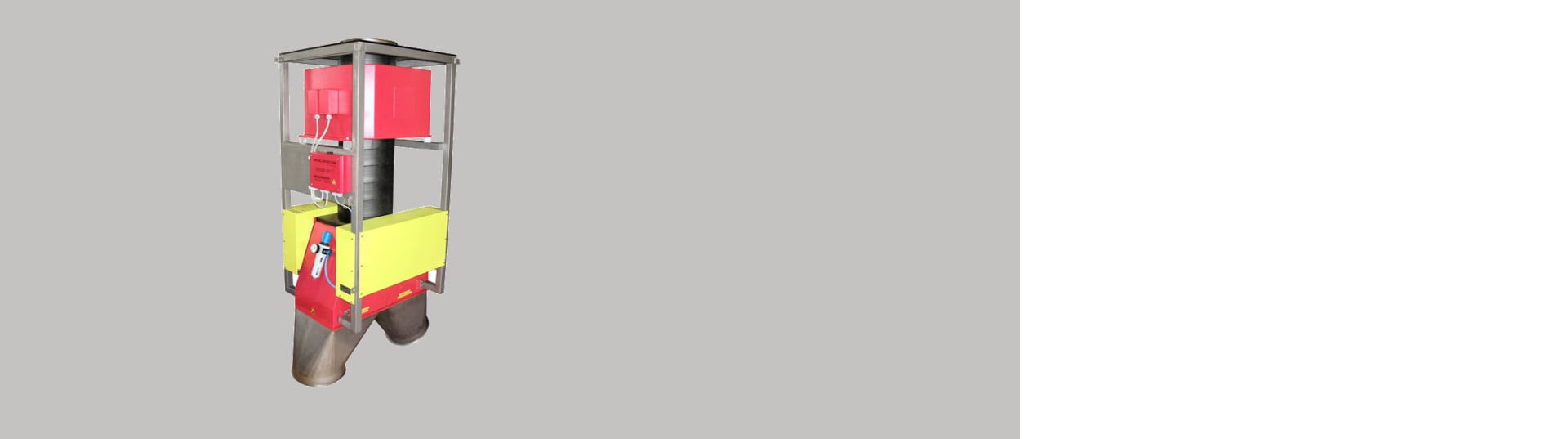

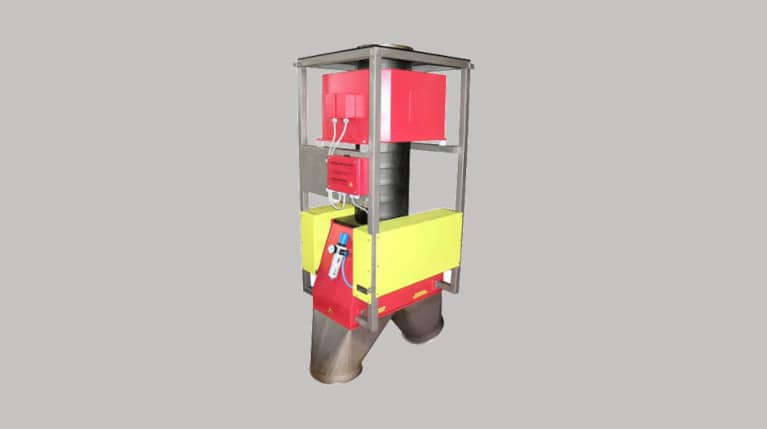

Prepadový detektor kovov QUICKTRON 03 E
Prepadový detektor kovov QUICKTRON 03 E slúži na detekciu kovových častíc v sypkých materiáloch gravitačne dopravovaných potrubím. Často sa používa na detekciu kovov z fóliových flakov.
Pri gravitačnej preprave fóliových flakov[JP1] môže dochádzať k upchávaniu potrubia. Tento automatický detektor má dvojitú vyraďovaciu klapku. Vďaka tomu sa predchádza upchávaniu potrubia a minimalizujú sa straty kvalitného materiálu, a to bez prerušenia toku materiálu.
Aby bola životnosť celého zariadenia čo najdlhšia, detektor je osadený vysoko kvalitnými komponentmi.
Ovládanie riadiacej jednotky je veľmi jednoduché, jednotka je stabilná a odolná.
Hlavné výhody prepadového detektora kovov
- Detektor kovov na detekciu z fóliových flakov.
- Automatická detekcia a separácia kovov bez prerušenia výroby.
- Deteguje a separuje všetky voľné kovy aj kovy ukryté v materiáli.
- Vyhodnocovacia elektronika s prehľadne usporiadanými tlačidlami na jednoduchú prevádzku aj obsluhu.
- Dvojitá klapka a veľké dostupné priemery potrubia zaisťujú plynulý tok materiálu, a to aj pri veľmi ľahkých flakoch
Princíp funkcie detektora
Detektor kovov radu Quicktron je nainštalovaný do potrubia, ktorým sa dopravuje voľne padajúci sypký materiál. Kontrolovaný materiál prechádza detekčnou cievkou. V prípade, že je materiál znečistený kovovým kontaminantom, cievka kov deteguje a vydá signál na otvorenie dvojitej vyraďovacej klapky. Duálna vyraďovacia klapka slúži ako prevencia upchatia detektora materiálom.
Chod detektora vrátane vyradenia kontaminantov je plne automatický.
Vysokorýchlostná vyraďovacia klapka je veľmi rýchla a presná, čo vedie k minimalizácii strát kvalitného materiálu. Čas na vyraďovanie materiálu je nastaviteľný.
Prepadový detektor kovov QUICKTRON 03 E je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Jednoduchý – z hľadiska inštalácie a manipulácie
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory QUICKTRON 03 E môžeme dodať so širokou voliteľnou výbavou:
- Výstražné zariadenie – maják, bzučiak
- Vzduchový kompresor
- Nádoba na stlačený vzduch
- Špeciálna dĺžka pripojovacích káblov
- Monitoring – tlak vzduchu, vyraďovacia klapka
- Počítadlo vyraďovacích cyklov
Riadiaca jednotka AMD 03
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka so širokou škálou funkcií (uvádzame len niektoré z nich):
- Jednoduché ovládanie
- Monitorovanie optimálneho fungovania systému
- Potlačenie vplyvu vibrácií dopravníka
- Jednoduchý servis a diagnostika
- Kontinuálne vyvažovanie jednotky
- Optická signalizácia detekcie aj poruchy
Rozsah dodávky
Súčasťou dodávky detektorov QUICKTRON 03 E je:
- Detekčná hlava
- Riadiaca jednotka
- Prepojovacie káble
- Návod na obsluhu
Dátová karta
QUICKTRON 03 E je propadový detektor kovů určený pro detekci kovových nečistot v sypkých materiálech dopravovaných potrubím volným pádem. Klíčovým použitím je detekce kovů z foliových flaků — lehkých materiálů, při jejichž gravitační přepravě hrozí ucpávání potrubí. Díky dvojité vyřazovací klapce detektor předchází ucpávání a umožňuje nepřerušenou detekci i u těchto náročných materiálů.
Hlavní rozdíl spočívá ve vyřazovací klapce. QUICKTRON 03 R je vybaven jednoduchou vyřazovací klapkou, vhodnou pro standardní sypké materiály jako granulát, regranulát nebo drtě. QUICKTRON 03 E naproti tomu disponuje dvojitou vyřazovací klapkou, která zabraňuje ucpávání potrubí — tento design je nezbytný zejména pro lehké foliové flaky, kde jednoduché vyřazení nestačí k zajištění plynulého průtoku.
Materiál prochází detekční cívkou volným pádem. Jakmile cívka zachytí signál kovového kontaminantu, vydá pokyn k otevření dvojité vyřazovací klapky, která přesměruje kontaminovanou dávku do výsypky špatného materiálu. Duální konstrukce klapky slouží jako prevence ucpání těla detektoru — průtok potrubím je zajištěn i během vyřazovacího cyklu. Čas vyřazení je nastavitelný, čímž se minimalizují ztráty dobrého produktu.
Detektor je dostupný v průměrech apertury od DN 30 do DN 200 mm, přičemž průtokové kapacity odpovídají rozsahu od 1 000 do 44 800 litrů za hodinu. Velké množství rozměrů umožňuje nasazení napříč různými obory a typy sypkých materiálů. Nestandardní průměry, výšky nebo rámové úpravy vyrobíme na míru Vašim požadavkům.
Citlivost závisí na průměru apertury — čím menší průměr, tím vyšší citlivost. Na výsledek mají vliv i rychlost, hustota, teplota a vlhkost materiálu, přičemž u foliových flaků mohou být tyto faktory specifické. Přesnou citlivost pro Váš konkrétní materiál ověříme bezplatným testem s garantovaným výsledkem do tří dnů.
Řídicí jednotka AMD 03 zajišťuje jednoduché ovládání, optickou signalizaci detekce i poruchy, potlačení vlivu vibrací dopravníku a kontinuální vyvažování jednotky. Jako volitelnou výbavu lze dodat vzduchový kompresor nebo nádobu na stlačený vzduch, výstražné zařízení (maják, bzučák), monitoring tlaku vzduchu a polohy klapky a počítadlo vyřazovacích cyklů.
Ano, stejně jako ostatní propadové detektory ze sortimentu SOLLAU je i QUICKTRON 03 E dostupný v provedení ATEX pro prostředí s výbušnou atmosférou. Při poptávce uveďte požadovanou zónu a kategorii ATEX. Robustní konstrukce detektoru je navržena s důrazem na maximální životnost i v náročných provozních podmínkách.
Standardní dodávka zahrnuje detekční hlavu, řídicí jednotku AMD 03, propojovací kabely a návod k použití. Kompaktní rozměry a nízká stavební výška usnadňují zabudování do stávající linky. Zajišťujeme celý průběh projektu — přijedeme, zaměříme, vyrobíme na míru, nainstalujeme, zprovozníme a zaškolíme obsluhu. Součástí je i autorizovaný záruční a pozáruční servis.
