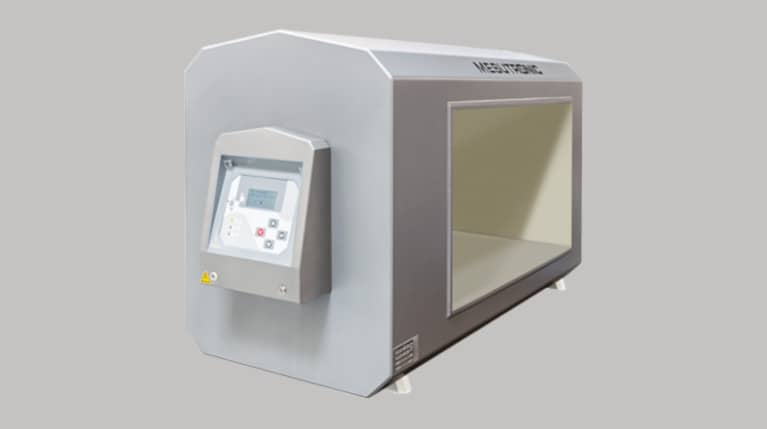

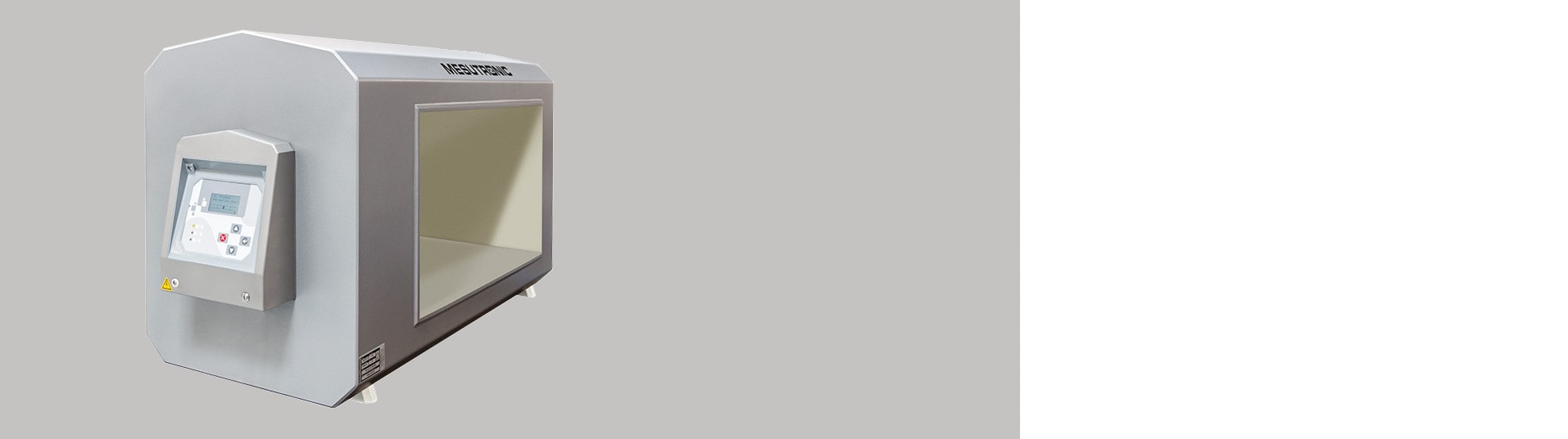

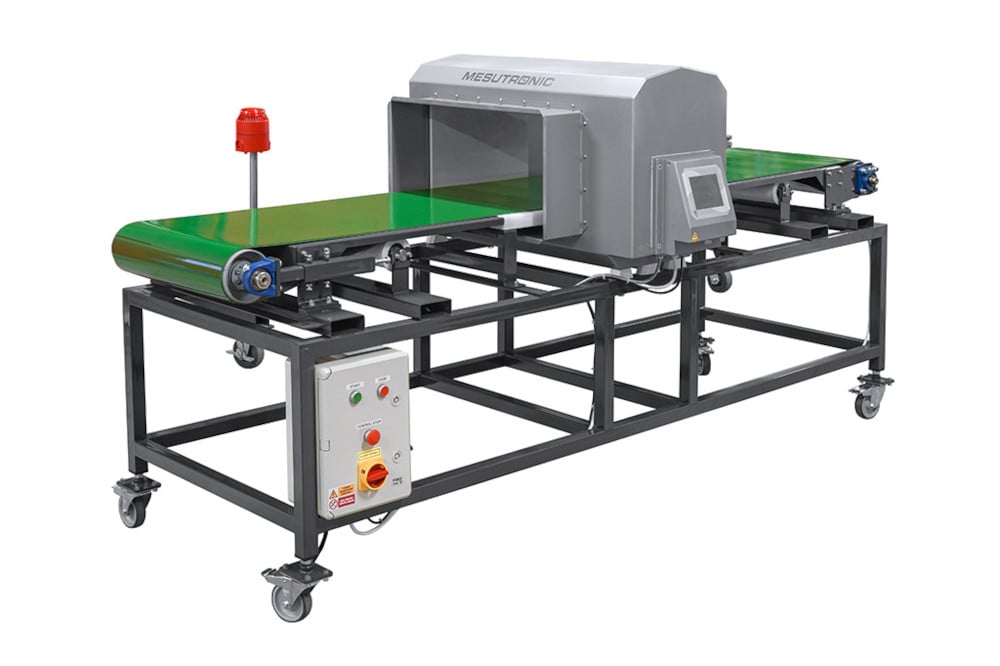

Tunelový detektor kovov METRON 05 CI
Tunelový detektor kovov METRON 05 CI s integrovanou riadiacou jednotkou slúži na detekciu kovových kontaminantov v materiáloch dopravovaných pomocou dopravníka. Digitálne spracovanie signálu umožňuje výborné výsledky detekcie a robustná konštrukcia detektora je predpokladom jeho dlhej životnosti.
Vďaka výhodnej cene patrí METRON 05 CI k najčastejšie používaným tunelovým detektorom.
Tento detektor má výkonnú riadiacu jednotku AMD 05 s radom pokročilých funkcií, ako sú automatické nastavenie produktu, automatická kalibrácia alebo digitálna filtrácia systému. Jednotka je vybavená 5-riadkovým LCD displejom a ovláda sa pomocou 4 ergonomických tlačidiel. Jej ovládanie je jednoduché a intuitívne.
Detektor kovov METRON 05 CI umožňuje detekciu kovov z materiálov dopravovaných na dopravníku s rýchlosťou až 30 m/s!
Hlavné výhody tunelového detektora kovov
- Tunelový detektor s integrovanou vyhodnocovacou elektronikou na inštaláciu do dopravných pásov na kontrolu tovaru alebo na ochranu technológií.
- Deteguje všetky voľné kovové častice aj častice vo forme inklúzií vo finálnom výrobku.
- Presná a maximálne spoľahlivá detekcia kovov.
- Jednoduchá obsluha.
- Spĺňa požiadavky na kvalitu podľa systémov HACCP, IFS, BRC a SQF.
Tunelový detektor kovov METRON 05 CI je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Konformný –z hľadiska dizajnu a správy dát
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory METRON 05 CI môžeme dodať so širokou voliteľného vybavenia:
- Výstražné zariadenie – maják, bzučiak
- Súbor testovacích etalónov na overenie citlivosti detektora
- Tlačiareň
- mesuNET – možnosť vzdialeného prístupu k zariadeniu
- Ovládanie dopravníka – reverzný chod dopravníka
- Vyraďovanie kontaminantov – pusher, prepadové zariadenie
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Konštrukcia na použitie vo výbušnom prostredí
- Farebné vyhotovenie podľa požiadaviek
- Špeciálne napájanie, koncovky atď.
- Konštrukcia na použitie pri vysokých teplotách
- Detektor s displejom ovládania a/alebo riadiacou jednotkou v samostatnej skrini

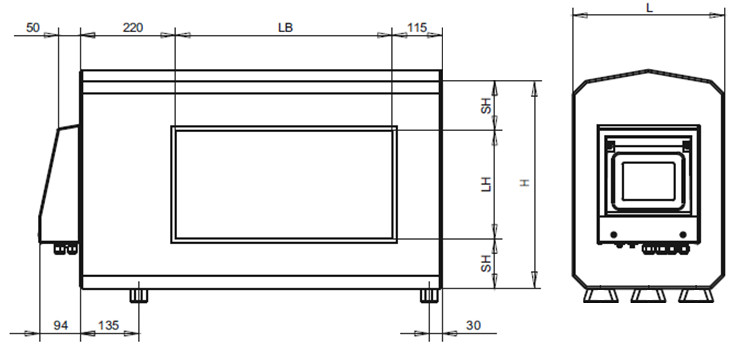

Rozmery
| LH: Výška apertúry (mm) | LB: Šírka apertúry (mm) | SH: Hrúbka | L: Dĺžka detektora (mm) |
|---|---|---|---|
| 50 | Voliteľná | 150 | 260 |
| 75 | Voliteľná | 130 | 260 |
| 100 - 150 | Voliteľná | 115 | 260 |
| 175 – 200 | Voliteľná | 115 | 300 |
| 225 – 250 | Voliteľná | 115 | 350 |
| 275 – 300 | Voliteľná | 115 | 400 |
| 325 – 350 | Voliteľná | 115 | 450 |
| 375 – 400 | Voliteľná | 115 | 500 |
| 425 – 450 | Voliteľná | 115 | 550 |
| 475 – 500 | Voliteľná | 115 | 600 |
| 550 - 600 | Voliteľná | 115 | 650 |
LB – šírka apertúry – voliteľná od 50 do 2000 mm (po 50 mm)
Metal free (bezkovová) zóna – MFZ
Na správne fungovanie detektora kovov je nevyhnutné, aby sa v bezprostrednej blízkosti apertúry detektora nenachádzali nepohyblivé (napr. konštrukcia dopravníka, kryt dopravníka) ani pohyblivé kovy (napr. valčeky dopravníka). Preto sa pre každý detektor definuje MFZ, ktorá by nemala obsahovať pohyblivé ani nepohyblivé kovy. Apertúra detektora kovov má byť umiestnená v strede metal free zóny. Dodržiavaním MFZ pri inštalácii detektora predídete falošným signálom a falošnému vyradeniu výrobkov a prispejete k správnemu fungovaniu detektora.
Kontaktujte nás – MFZ pre pohyblivé aj nepohyblivé kovy vám pomôžeme vypočítať.
Citlivosť detektora
Citlivosť detektora závisí od mnohých parametrov, ako sú rozmery apertúry (čím menšia je jej výška, tým vyššia je citlivosť detektora), rýchlosť dopravníka, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame vám materiál otestovať. Testovanie urobíme

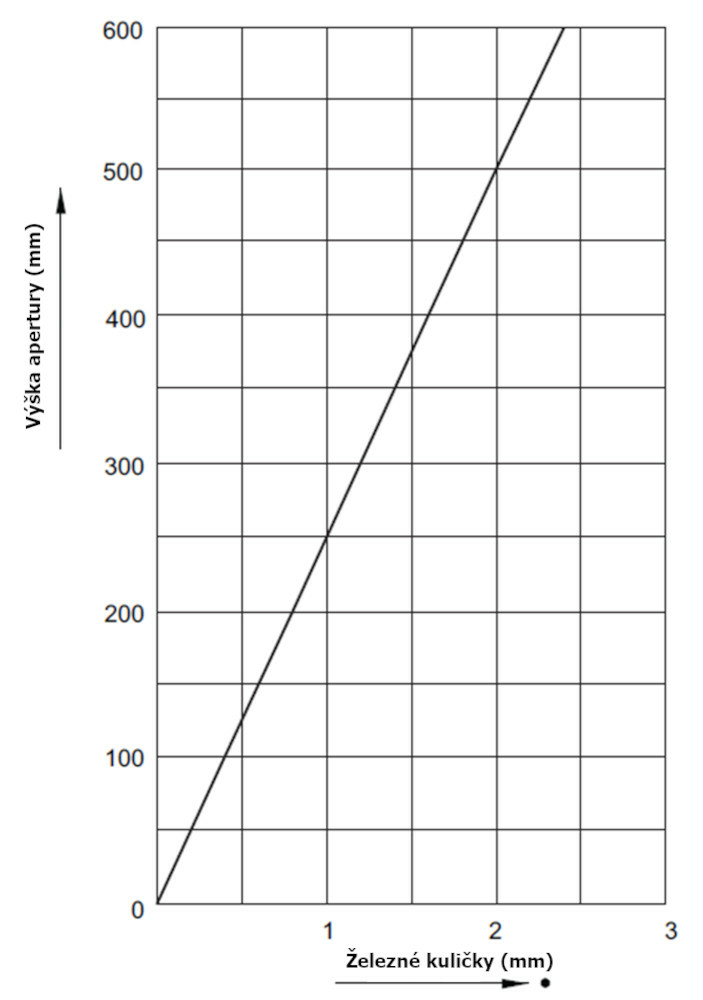

Diagram citlivosti detektora METRON 05 Cl platí pre LB 1,5 x LH
Riadiaca jednotka AMD 05
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka s radom funkcií (uvádzame len niektoré z nich):
- Riadiaca jednotka so vstavaným regulovateľným napájaním na spoľahlivý výkon a jednoduchý servis
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Digitálna filtrácia signálu na maximálnu stabilitu v náročnom prostredí
- Úzka detekčná zóna zaručuje presné umiestnenie kovov v detekčnom poli a precíznu detekciu
- Monitorovanie optimálneho fungovania systému
- Dotykové ovládanie – pomocou 4 ergonomických tlačidiel
- Päťriadkový podsvietený LCD displej
- Možnosť uložiť do pamäte nastavenia až 500 výrobkov
Rozsah dodávky
Súčasťou dodávky detektorov METRON 05 CI je:
- Detekčná hlava s integrovanou riadiacou jednotkou
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 50 W
- Stupeň krytia: IP 66 (IP 69 K)
- Min. prevádzková teplota: - 10 °C
- Max. prevádzková teplota: + 50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Max. rýchlosť dopravníka, pri ktorej dokáže spoľahlivo detegovať kovy: 30 m/s
- Napájací kábel: 1,8 m so zástrčkou
Oba detektory pracujú pri rýchlosti pásu dopravníka až 30 m/s. METRON 05 CI je vybavený riadiacou jednotkou AMD 05 s päťriadkovým LCD displejom a štyrmi ergonomickými tlačidlami; vzdialený prístup cez mesuNET je dostupný ako voliteľná výbava. METRON 07 CI prináša riadiacu jednotku AMD 07 s 5,7" farebným dotykovým displejom, vstavaným Ethernetom, USB portom a vzdialeným prístupom mesuNET v základnej výbave, technológiu mesuCAGE pre výrazne zmenšenú bezkovovú zónu a systém imagePHASE na vizualizáciu produktu a polohy kontaminantu na displeji. METRON 05 CI volíme tam, kde vyhovuje spoľahlivá detekcia bez nárokov na sieťovú integráciu alebo vizualizáciu; METRON 07 CI je vhodný vtedy, keď požadujete zmenšenú MFZ, vzdialenú správu zariadenia alebo detailnú správu dát.
Tunelový detektor kovov METRON 05 CI detekuje kovové kontaminanty v nebalených aj balených výrobkoch. Kontrolný röntgen easySCOPE navyše zachytí nekovové cudzie telesá – sklo, kamene alebo plasty – a je určený na finálnu kontrolu balených produktov. Ak vaše normy kvality vyžadujú detekciu aj nekovových nečistôt alebo pracujete s výrobkami balenými v metalizovanej fólii, easySCOPE je správna voľba. Na detekciu kovov v štandardne balených alebo nebalených produktoch plne postačí METRON 05 CI.
Citlivosť ovplyvňujú predovšetkým rozmery apertúry – čím nižšia výška apertúry LH, tým vyššia citlivosť. Výška apertúry LH je dostupná od 50 do 600 mm; šírka LB je voliteľná od 50 do 2 000 mm (po 50 mm). Ďalšími faktormi sú rýchlosť pásu, hustota, teplota a vlhkosť produktu. Aby sme mohli odporučiť najvhodnejší model a rozmery pre vašu aplikáciu, vykonáme testy vášho materiálu zdarma – výsledky garantujeme do troch dní.
Bezkovová zóna je priestor v bezprostrednej blízkosti apertúry detektora, ktorý nesmie obsahovať žiadne nepohyblivé ani pohyblivé kovy – napríklad konštrukciu dopravníka, kryty alebo valčeky. Nedodržanie MFZ spôsobuje falošné signály a nesprávne vyradenie výrobkov. Apertúra detektora má byť umiestnená do stredu bezkovej zóny. S výpočtom MFZ pre pohyblivé aj nepohyblivé kovy vám radi pomôžeme.
Detektor spĺňa hygienické požiadavky systémov HACCP, IFS, BRC a SQF, vďaka čomu je vhodný pre potravinársky priemysel. Štandardný stupeň krytia je IP 66, voliteľne IP 69K pre prevádzku s intenzívnym vysokotlakovým čistením. Prevádzkový teplotný rozsah je −10 °C až +50 °C, takže detektor možno používať aj v chladených prevádzkach. Ponúkame aj špeciálne vyhotovenia pre výbušné prostredie (ATEX), pre vysoké teploty a vyhotovenie s riadiacou jednotkou v samostatnej skrini.
Detektor možno dodať s výstražnými zariadeniami (maják, bzučiak), sadou testovacích etalonov na overenie citlivosti, tlačiarňou alebo vzdialeným prístupom mesuNET. Zo systémov vyraďovania kontaminantov sú dostupné pusher a prepadové zariadenie; ako doplnok možno pridať ovládanie dopravníka pre reverzný chod. Optimálna kombinácia výbavy závisí od vlastností materiálu, rýchlosti linky a požiadaviek na sledovateľnosť – odporúčame konzultáciu pre výber vhodného riešenia.
Súčasťou dodávky je detekčná hlava s integrovanou riadiacou jednotkou AMD 05 a návod na použitie. Poskytujeme komplexný servis od zamerania a návrhu cez výrobu na mieru a inštaláciu až po spustenie, zaškolenie obsluhy a autorizovaný servis počas celej doby životnosti zariadenia.
