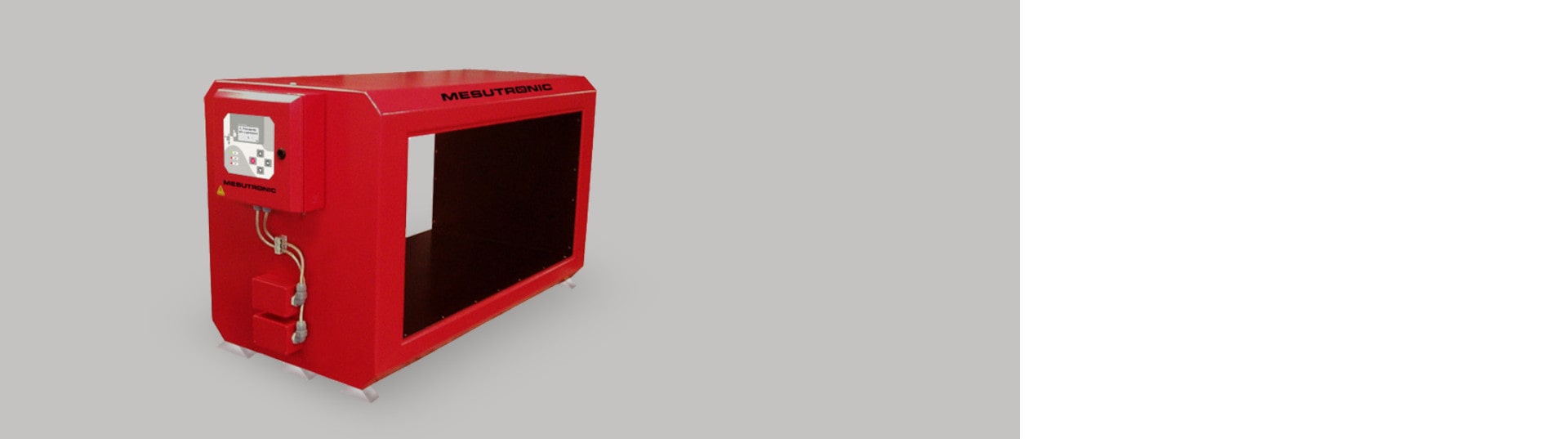

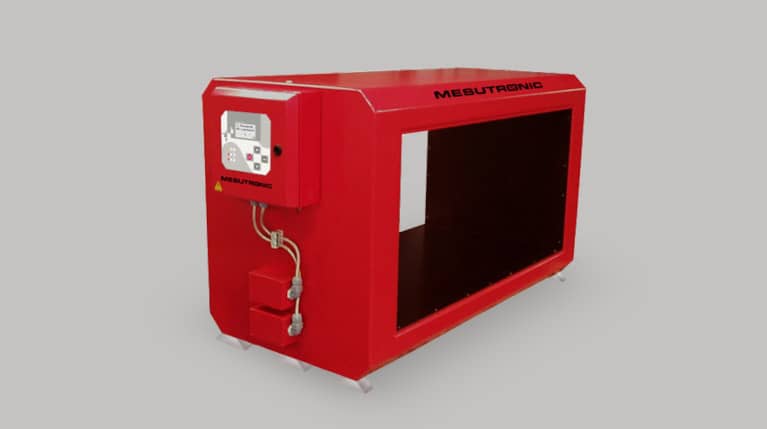

Tunelový detektor kovov METRON 05 C
Tunelový detektor kovov METRON 05 C s integrovanou riadiacou jednotkou slúži na detekciu kovových častíc na dopravníku. Tento tunelový detektor kovov je možné okrem dopravníka nainštalovať aj na vibračný podávač alebo materiálový sklz.
Neviete, ako jednoducho a rýchlo nainštalovať detektor kovov na existujúci dopravník? Máme pre vás riešenie: dvojdielny rozložiteľný tunelový detektor METRON 05 D.
Hlavné výhody tunelového detektora kovov
- Detektor kovov na inštaláciu na dopravný pás, vibračný podávač, materiálový sklz alebo prepadovú šachtu.
- Deteguje všetky voľné kovy aj kovy ukryté v materiáli.
- Praktická, spoľahlivá a rokmi overená technológia.
- Maximálna presnosť detekcie aj v náročných priemyselných podmienkach.
- Ochráni drahé výrobné technológie a monitoring výrobných procesov.
- Riešenie na mieru s prepojením so spoľahlivým dopravným systémom a možnosťou vyraďovania.
Tunelový detektor kovov METRON 05 C je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Flexibilný – z hľadiska veľkosti a použitia
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory METRON 05 C môžeme dodať so širokou dodatočnou výbavou:
- Výstražné zariadenie – maják, bzučiak
- Možnosť vzdialeného resetu zariadenia
- Ovládanie dopravníka – reverzný chod dopravníka
- Vizuálne označenie kontaminantov – farebné označenie
- Vyraďovanie kontaminantov – pusher, prepadové zariadenie
- SW úpravy podľa vašich požiadaviek – prenos údajov, špecifické kontrolné operácie
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Detekčná hlava aj skriňa riadiacej jednotky z nehrdzavejúcej ocele
- Stupeň krytia IP 65
- Farebné vyhotovenie podľa požiadaviek
- Špeciálne napájanie, koncovky atď.
- Konštrukcia vhodná na použitie pri vysokých teplotách
- Verzia Alutron – žiadne falošné signály spôsobené metalizovanou fóliou – Patent č. 4342826

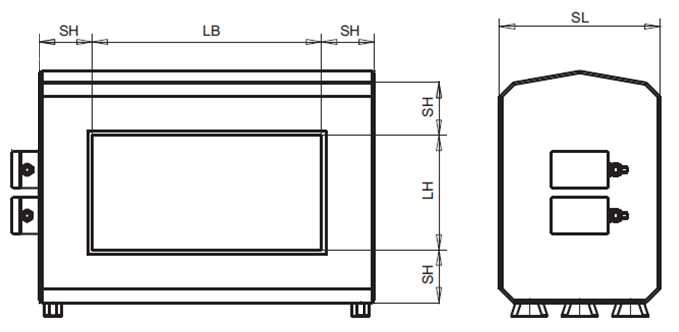

Rozmery
| LH: Výška apertúry (mm) | LB: Šírka apertúry (mm) | SH: Hrúbka | SL: Dĺžka detektora (mm) |
|---|---|---|---|
| 50 – 150 | Voliteľná | 115 | 260 |
| 175 - 200 | Voliteľná | 115 | 300 |
| 225 - 250 | Voliteľná | 115 | 350 |
| 275 - 300 | Voliteľná | 115 | 400 |
| 325 - 350 | Voliteľná | 115 | 450 |
| 375 - 400 | Voliteľná | 115 | 500 |
| 425 - 450 | Voliteľná | 115 | 550 |
| 475 - 500 | Voliteľná | 115 | 600 |
| 550 – 600 | Voliteľná | 115 | 650 |
| 650 – 700 | Voliteľná | 150 | 700 |
| 750 – 800 | Voliteľná | 150 | 800 |
| 850 – 900 | Voliteľná | 150 | 900 |
| 950 – 1000 | Voliteľná | 150 | 1000 |
| > 1000 | Voliteľná | 150 | 1200 |
Metal free (bezkovová) zóna - MFZ:
Na správne fungovanie detektora kovov je nevyhnutné, aby sa v bezprostrednej blízkosti apertúry detektora nenachádzali nepohyblivé (napr. konštrukcia dopravníka, kryt dopravníka) ani pohyblivé kovy (napr. valčeky dopravníka). Preto sa pre každý detektor definuje MFZ, ktorá by nemala obsahovať pohyblivé ani nepohyblivé kovy. Apertúra detektora kovov má byť umiestnená v strede metal free zóny. Dodržiavaním MFZ pri inštalácii detektora predídete falošným signálom a falošnému vyradeniu výrobkov a prispejete k správnemu fungovaniu detektora.
Kontaktujte nás – MFZ pre pohyblivé aj nepohyblivé kovy vám pomôžeme vypočítať.
Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú rozmery apertúry (čím menšia je jej výška, tým vyššia je citlivosť detektora), rýchlosť dopravníka, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame váš materiál otestovať. Testovanie urobíme bezplatne. Kontaktujte nás, dohodneme sa na vykonaní testov a na zaslaní vzoriek vášho materiálu.

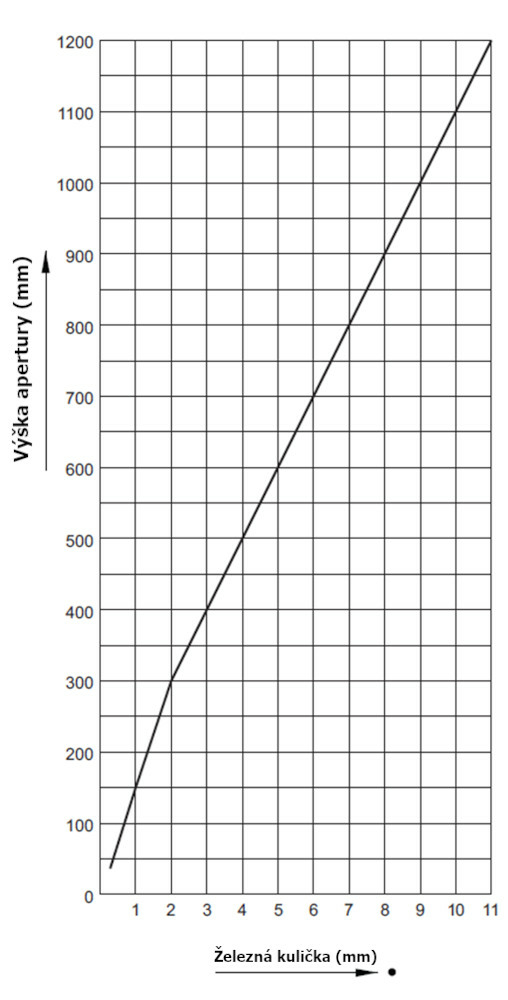

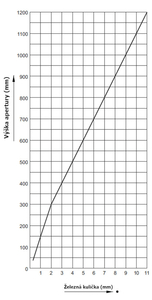

Diagram citlivosti detektora METRON 05 C platí pre LB 1,5 x LH
Riadiaca jednotka AMD 05
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka s radom funkcií (uvádzame len niektoré z nich):
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Digitálna filtrácia signálu na maximálnu stabilitu v náročnom prostredí
- Monitorovanie optimálneho fungovania systému
- Dotykové ovládanie – moderný dizajn
- Jednoduché intuitívne ovládanie 4 tlačidlami – zásadné pre obsluhu detektora
- Päťriadkový LCD displej
- Možnosť uložiť do pamäte nastavenia až 500 výrobkov
- Možnosť vzdialeného pripojenia – diagnostika, zmena parametrov, aktualizácia SW
Rozsah dodávky
Súčasťou dodávky detektorov METRON 05 C je:
- Detekčná hlava
- Riadiaca jednotka
- Prepojovacie káble
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 50 W
- Stupeň krytia: IP 54
- Min. prevádzková teplota: - 10 °C
- Max. prevádzková teplota: + 50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Max. rýchlosť dopravníka, pri ktorej dokáže spoľahlivo detegovať kovy: 30 m/s
- Napájací kábel: 1,8 m so zástrčkou
Priemyselné detektory kovov pre dopravný pás sú zariadenia určené na detekciu kovových nečistôt v materiáloch prepravovaných na dopravníku, vibračnom podavači alebo materiálovom skluze. Inštalujú sa priamo na existujúce dopravníkové pásy alebo ako súčasť integrovaných dopravníkových systémov. Slúžia buď na kontrolu kvality výrobkov, alebo ako ochrana výrobnej technológie pred poškodením kovmi.
SOLLAU ponúka tri hlavné skupiny. Tunelové detektory: Tunelový detektor kovov METRON 05 D (rozložiteľný, jednoduchá montáž bez prerušenia pásu), Tunelový detektor kovov METRON 05 C, Tunelový detektor kovov METRON 05 CI a Tunelový detektor kovov METRON 07 CI (s technológiami imagePHASE a mesuCAGE). Doskové detektory: Doskový detektor kovov METRON 03 SL (pre malé výšky produktu, bez MFZ) a Doskový detektor kovov METRON 05 S (najpoužívanejší model, šírka až 6 000 mm). Ďalej Detektor kovov pre vibračné dopravníky METRON 05 VT, špecializovaný Tunelový detektor kovov METRON 05 CO pre drevospracujúci priemysel a komplexné systémy s dopravníkom Detektor kovov s dopravníkom TRANSTRON a Detektor kovov TRANSTRON HL.
Tunelový detektor kovov obklopuje materiál zo všetkých strán — detekčná hlava tvorí rám, cez ktorý materiál prechádza. Zaručuje presnú detekciu a je vhodný pre rôzne výšky materiálu. Doskový detektor kovov je plochá detekčná doska inštalovaná priamo do dopravníka, optimálna pre produkty s malou alebo strednou výškou materiálu na páse. Hlavnou výhodou je mimoriadne jednoduchá montáž, nižšia cena a minimálne alebo žiadne požiadavky na Metal free zónu. Výber závisí od výšky materiálu, požadovanej citlivosti a podmienok inštalácie.
Metal free zóna (MFZ) je ochranný priestor okolo detekčnej hlavy, kde nesmú byť pevné ani pohyblivé kovy (konštrukcia dopravníka, valčeky), aby nedochádzalo k falošným signálom. Tunelové detektory METRON 05 C a METRON 05 D MFZ vyžadujú. Technológia mesuCAGE u Tunelového detektora kovov METRON 07 CI MFZ výrazne zmenšuje. Doskový detektor kovov METRON 03 SL a Detektor kovov pre vibračné dopravníky METRON 05 VT MFZ nevyžadujú vôbec — preto je ich inštalácia najjednoduchšia. Doskový detektor kovov METRON 05 S a Tunelový detektor kovov METRON 05 CO majú iba minimálne požiadavky na MFZ.
Tunelové detektory METRON 05 C, METRON 05 D, METRON 05 CI a METRON 07 CI detekujú kovy pri rýchlostiach dopravníka až 30 m/s. Doskový detektor kovov METRON 05 S je určený pre dopravníky s rýchlosťou do 1,5 m/s (na vyžiadanie aj vyššou). Tunelový detektor kovov METRON 05 CO pre drevospracujúci priemysel zvládne rýchlosť až 6 m/s. Citlivosť detektora závisí aj od výšky apertúry, hustoty produktu, jeho teploty a vlhkosti.
Detektory sú vybavené tromi typmi riadiacich jednotiek. Doskový detektor kovov METRON 03 SL využíva jednotku AMD 03 s optickou signalizáciou a potlačením vibrácií dopravníka. Väčšina modelov — METRON 05 C, METRON 05 D, METRON 05 S, METRON 05 VT, METRON 05 CO a METRON 05 CI — je osadená jednotkou AMD 05 s 5-riadkovým LCD displejom, 4 tlačidlami, automatickým nastavením produktu a pamäťou pre 500 produktov. Tunelový detektor kovov METRON 07 CI využíva pokročilú jednotku AMD 07 s 5,7" farebným dotykovým displejom, ethernetovým pripojením, vzdialeným prístupom mesuNET a vizualizáciou produktu pomocou technológie imagePHASE.
Portfólio pokrýva široké spektrum priemyselných aplikácií. Tunelový detektor kovov METRON 05 CO s osemhranným tvarom a nerezovou konštrukciou je špecializovaný pre drevospracujúci priemysel — dokáže kontrolovať kmene stromov s priemerom až 1 600 mm pri rýchlosti dopravníka až 6 m/s. Tunelový detektor kovov METRON 07 CI spĺňa hygienické normy HACCP, IFS, BRC a SQF, takže je vhodný aj pre potravinársky priemysel. Detektor kovov pre vibračné dopravníky METRON 05 VT je ideálny pre vibračné podavače všetkých tvarov. Stupeň krytia dosahuje IP 54 až IP 69 K podľa modelu.
Detektor kovov s dopravníkom TRANSTRON je komplexné riešenie kombinujúce na mieru vyrobený dopravník s priemyselným detektorom kovov — najčastejšie Tunelovým detektorom kovov METRON 07 CI alebo METRON 05 CI. Dopravník je navrhnutý presne podľa požiadaviek zákazníka: správne dodržanie MFZ, integrácia do existujúcej linky a voľba vyraďovacieho systému. Detektor kovov TRANSTRON HL je variantou pre drevospracujúce závody, ideálny doplnok k METRON 05 CO. SOLLAU garantuje bezplatné testy materiálu do troch dní a poskytuje plný servisný cyklus: príjazd ku klientovi, zameranie, výrobu na mieru, inštaláciu, uvedenie do prevádzky, zaškolenie obsluhy a autorizovaný servis.
