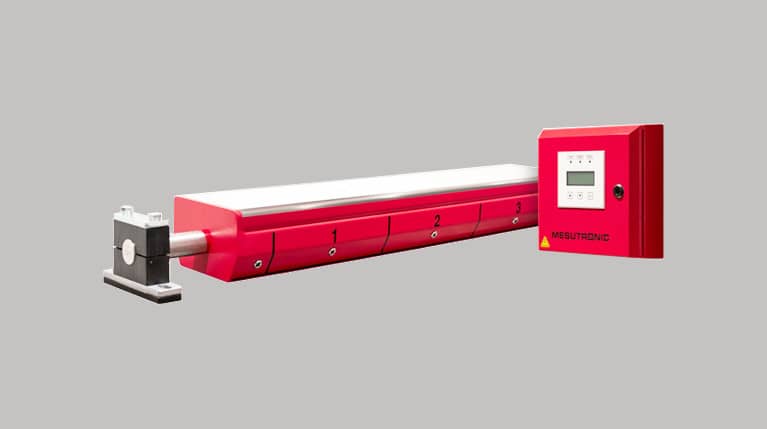

Viacsegmentový doskový detektor kovov METRON 04 ProfiLine
Viacsegmentový doskový detektor kovov METRON 04 ProfiLine slúži na detekciu kovových kontaminantov z fóliových pásov a textilných materiálov. Vďaka svojej viacsegmentovej konštrukcii umožňuje presne určiť, v ktorom segmente sa zachytený kontaminant nachádza, čo výrazne šetrí čas obsluhy a znižuje straty materiálu.
Štandardná verzia detektora dokáže spoľahlivo detegovať kovy pri rýchlosti 10 m/s, konštrukcia pre vysoké rýchlosti umožňuje detegovať kovy pri rýchlosti až 20 m/s!
Možno ho nainštalovať vertikálne aj horizontálne. Vďaka dvojbodovému uchyteniu je jeho inštalácia veľmi jednoduchá a rýchla.
Dĺžka jednotlivých detekčných segmentov je 300 mm. Rozmerové portfólio je veľmi široké. V štandardnej ponuke sú detektory so šírkou 900 – 12000 mm, Detekciu tak možno robiť v 3 – 40 segmentoch.
Antistatický povrch snímača umožňuje výborné výsledky detekcie, METRON 04 ProfiLine vyžaduje iba minimálnu Metal free zónu.
Hlavné výhody doskového detektora kovov

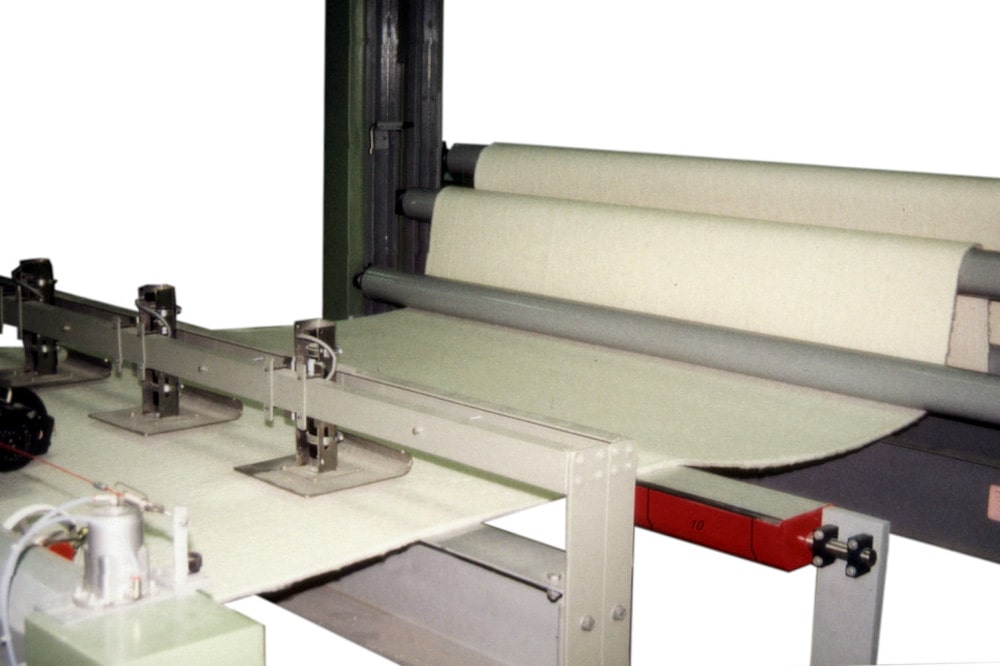

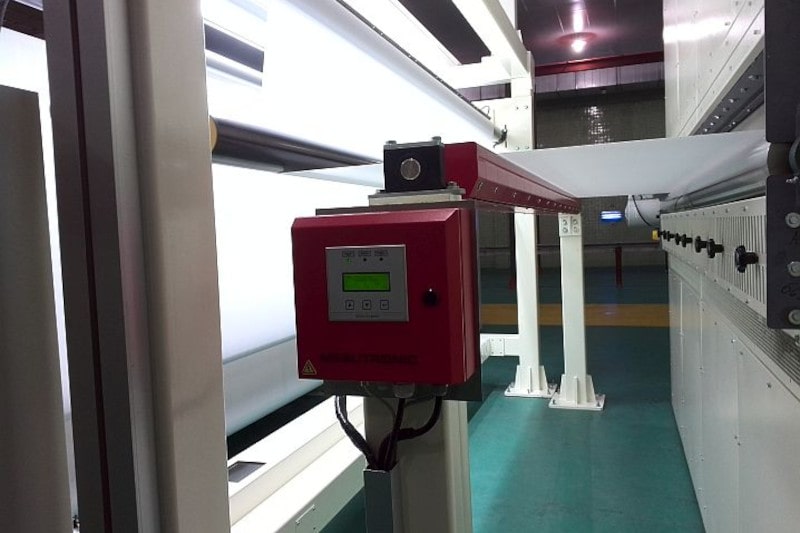

- Elektronický viacsegmentový detektor kovov (indikátorová lišta) pre netkané textílie alebo fóliové pásy/náviny. Používa sa na koncovú kontrolu tovaru alebo ochranu nákladných výrobných technológií.
- Automaticky deteguje a separuje všetky voľné kovy aj kovy nachádzajúce sa v materiáli.
- Presná detekcia kovov.
- Garancia najvyššej kvality produktu.
- Rýchla demontáž vďaka dvojbodovému uchyteniu.
- Dokonale sedí – dĺžka detektora je voliteľná po 150 alebo 300 mm.
Doskový detektor kovov METRON 04 ProfiLine je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Jednoduchý – z hľadiska inštalácie a manipulácie
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory METRON 04 ProfiLine môžeme dodať so širokou voliteľnou výbavou:
- Výstražné zariadenie – maják, bzučiak
- Súbor testovacích etalónov na overenie citlivosti detektora
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Konštrukcia pre vysoké teploty do 120 °C
- Vysokorýchlostná verzia na rýchlosť 20 m/s
- Farba podľa požiadaviek
- Špeciálne napájanie, koncovky atď.
Kontaktujte nás – pripravíme riešenie priamo pre vás
Dĺžka segmentu – 300 mm
| Segment | B | A |
|---|---|---|
| 3 | 1060 | 900 |
| 4 | 1360 | 1200 |
| 5 | 1660 | 1500 |
| 6 | 1960 | 1800 |
| 7 | 2260 | 2100 |
| 8 | 2560 | 2400 |
| 9 | 2860 | 2700 |
| 10 | 3160 | 3000 |
| 11 | 2460 | 3300 |
| 12 | 3760 | 3600 |
| 13 | 4060 | 3900 |
| 14 | 4360 | 4200 |
| 15 | 4660 | 4500 |
| 16 | 4960 | 4800 |
| 17 | 5260 | 5100 |
| 18 | 5560 | 5400 |
| 19 | 5860 | 5700 |
| 20 | 6160 | 6000 |
| 21 | 6460 | 6300 |
| 22 | 6760 | 6600 |
| 23 | 7060 | 6900 |
| 24 | 7360 | 7200 |
| 25 | 7660 | 7500 |
| 26 | 7960 | 7800 |
| 27 | 8260 | 8100 |
| 28 | 8560 | 8400 |
| 29 | 8860 | 8700 |
| 30 | 9160 | 9000 |
| 31 | 9460 | 9300 |
| 32 | 9760 | 9600 |
| 33 | 10060 | 9900 |
| 34 | 10360 | 10200 |
| 35 | 10660 | 10500 |
| 36 | 10960 | 10800 |
| 37 | 11260 | 11100 |
| 38 | 11560 | 11400 |
| 39 | 11860 | 11700 |
| 40 | 12160 | 12000 |

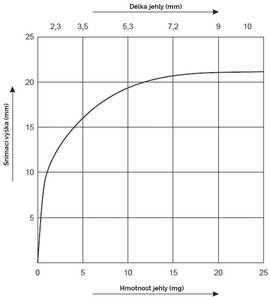

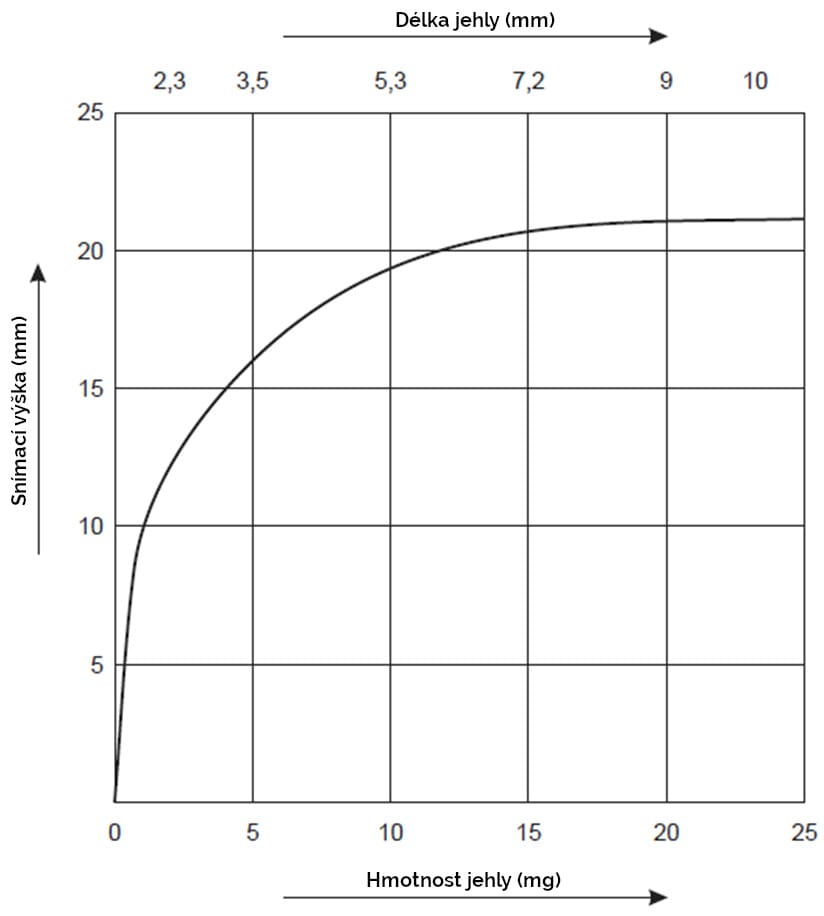

Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú priemer apertúry (čím je menší, tým je citlivosť detektora vyššia), rýchlosť materiálu, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame váš materiál otestovať. Testovanie urobíme bezplatne. Kontaktujte nás, dohodneme sa na otestovaní a na zaslaní vzoriek vášho materiálu.

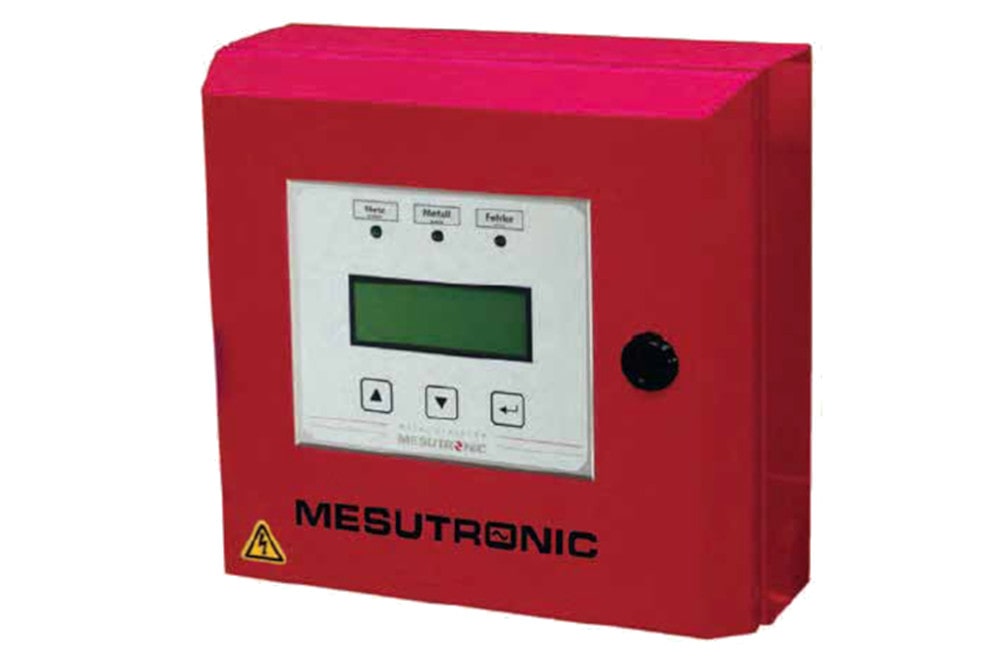

Riadiaca jednotka AMD 04
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka so širokou škálou funkcií (uvádzame len niektoré z nich):
- Riadiaca jednotka so vstavaným regulovateľným napájaním na spoľahlivý výkon a jednoduchý servis
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Digitálna filtrácia signálu na maximálnu stabilitu v náročných podmienkach
- Monitorovanie optimálneho fungovania systému
- Dotykové ovládanie – pomocou 3 ergonomických tlačidiel
- Štvorriadkový podsvietený LCD displej
Rozsah dodávky
Súčasťou dodávky detektorov METRON 04 ProfiLine je:
- Detekčná hlava
- Riadiaca jednotka
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 0,7 A
- Stupeň krytia: IP 54
- Min. prevádzková teplota: -10 °C
- Max. prevádzková teplota: +50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Max. rýchlosť, pri ktorej detektor dokáže spoľahlivo detegovať kovy: 10 m/s
- Napájací kábel: 1,8 m so zástrčkou
Detektory kovov pre textilné linky slúžia na kontrolu tkanín, fleecov, fólií a pásov materiálu na prítomnosť kovových nečistôt — typicky zlomených ihiel, úlomkov strojných dielov alebo iných kovových častíc. Detekcia prebieha priamo na pohybujúcej sa linke bez prerušenia výroby.
Priemyselný doskový detektor kovov METRON 05 ProfiLine je jednosegmentový plošný detektor vhodný pre štandardné textilné a fóliové linky; detekuje prítomnosť kovu po celej šírke, ale bez presnejšej lokalizácie. Viacsegmentový doskový detektor kovov METRON 04 ProfiLine je viacsegmentový detektor (3–40 segmentov po 300 mm) umožňujúci presnú lokalizáciu kontaminácie — tým sa minimalizuje množstvo vyraditeľného materiálu. Priemyselný detektor kovov METRON 07 CI je tunelový detektor integrovaný do dopravníkového pásu, určený pre rýchlejšie linky a prostredia s vyššími nárokmi na hygienu (HACCP, IFS, BRC, SQF).
Detekčná šírka plošných detektorov METRON 05 a METRON 04 ProfiLine dosahuje od 500 do 12 000 mm (krok 100 mm). Štandardná rýchlosť materiálu je u METRON 05 aj METRON 04 ProfiLine až 10 m/s; vo vysokorýchlostnej verzii METRON 04 ProfiLine až 20 m/s a u tunelového METRON 07 CI až 30 m/s.
METRON 04 ProfiLine rozdeľuje detekčnú šírku na segmenty šírky 300 mm; pri detekcii kovovej nečistoty systém presne indikuje, v ktorom segmente sa nachádza. Vďaka tomu nie je nutné vyradiť celú šírku materiálu — zastaví sa alebo označí iba postihnutý úsek, čo znižuje odpad a prestoje.
Áno, detektory METRON 05 aj METRON 04 ProfiLine možno inštalovať horizontálne aj vertikálne, podľa konfigurácie vašej výrobnej linky. Pred výberom modelu odporúčame konzultáciu, aby sme navrhli správne usporiadanie pre váš konkrétny prevádzkový proces.
Plošné detektory pracujú v rozsahu teplôt od −10 °C do +50 °C, vysokoteplotná verzia METRON 04 ProfiLine zvláda až 120 °C. Tunelový METRON 07 CI je krytý IP 66 / IP 69 K, takže odolá vlhkosti a umývaniu pod tlakom; plošné detektory sú v krytí IP 54. Všetky modely sú konštruované s odolnosťou voči vibráciám a externým elektrickým poliam.
Zabezpečujeme celý projekt od merania na mieste cez výrobu na mieru, montáž a uvedenie do prevádzky až po zaškolenie obsluhy. Riadiace jednotky AMD 05, AMD 04 a AMD 07 umožňujú uloženie až 500 produktových profilov a napojenie na nadradené systémy; METRON 07 CI ponúka navyše vzdialený prístup cez mesuNET, Ethernet a voliteľne WiFi. Súčasťou dodávky je autorizovaný záručný aj pozáručný servis.
