Separácia kovov z hnedého cukru (prípadová štúdia)
Východiskový stav
Zákazník spracováva hnedý cukor s frakciou 0,8 - 1,0 mm. Výrobná kapacita je 5 t/hod.
Opis problému
Požiadavkou zákazníka bolo oddeliť kovy z hnedého cukru. V materiáli sa objavujú kovy s veľkosťou 1 - 10 mm, čo je pre zákazníka úplne neprijateľné. Keďže výskyt kovov je pomerne častý, zákazník sa rozhodoval medzi ručne a automaticky čisteným separátorom. Vo výsledku zákazník uprednostnil ručne čistený magnetický separátor, ale vzhľadom na očakávanú častú frekvenciu čistenia požadoval separátor s jednoduchým a rýchlym systémom čistenia.
Táto technológia je klasifikovaná ako trieda 22 s nebezpečenstvom výbuchu ATEX.
Riešenie problému
Keďže zákazník požadoval oddeliť feromagnetické nečistoty s veľkosťou 1 mm, odporučili sme použiť roštový magnetický separátor. Tento separátor sme vybavili najsilnejšími neodymovými magnetmi, ktoré vytvárajú extrémne silné magnetické pole 18 700 G!
Vďaka použitiu silných magnetov dokážeme spoľahlivo zachytiť nielen nečistoty s veľkosťou 1 mm, ale dokonca aj nečistoty výrazne menšie - až 1 mikrón! To zákazník veľmi ocenil.

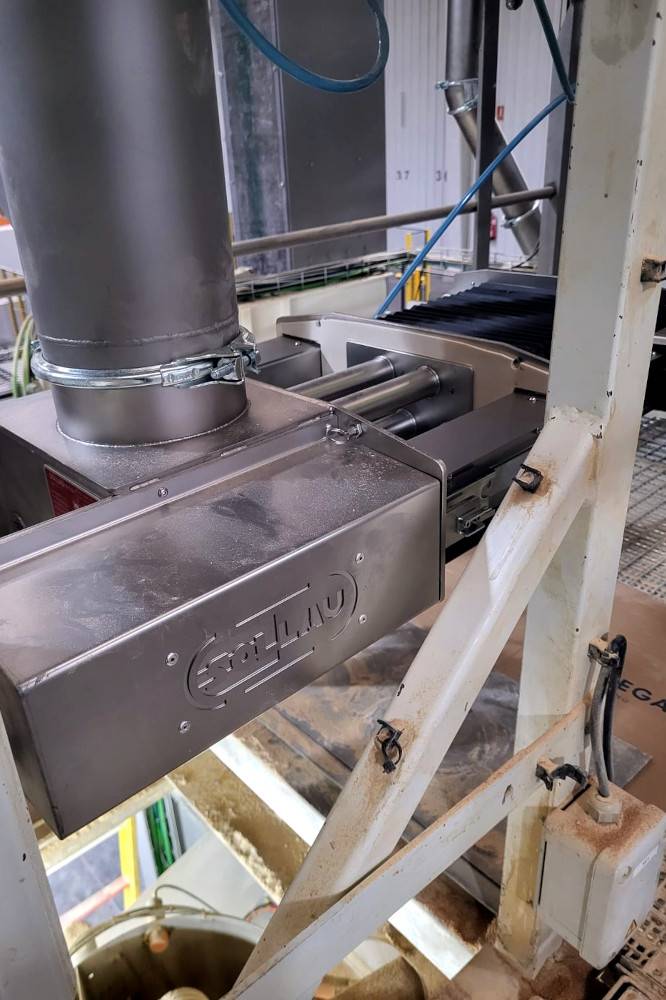

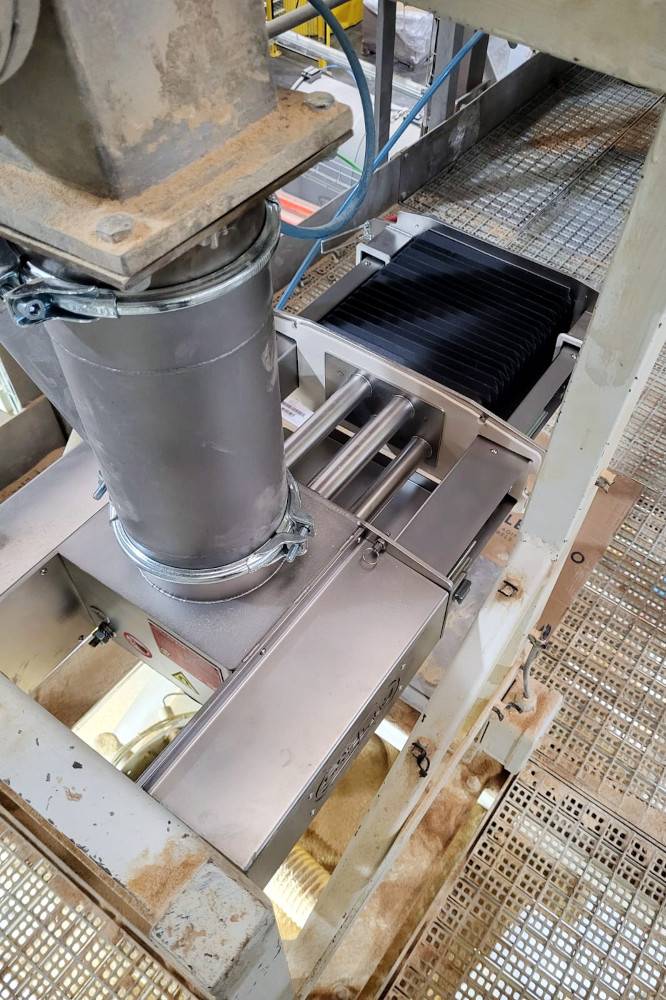

Identifikovali sme vhodné miesto inštalácie za šnekovým dopravníkom. Odtiaľ cukor padá na rošty magnetického separátora z výšky približne 0,5 m. Magnetický boxový separátor MSS-MC LUX 150/5 Ex sme nainštalovali do potrubia s priemerom 150 mm.

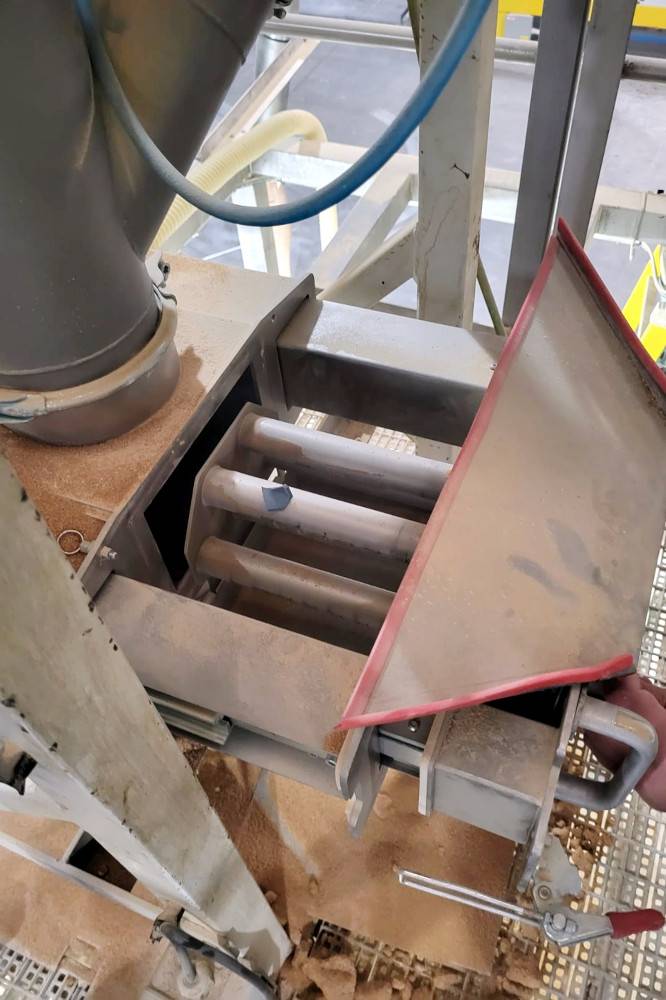

Výhodou tohto separátora je najmä jednoduchý a bezpečný systém čistenia. Magnetické jadrá sú pevne spojené s telesom, takže pri čistení odlučovača nehrozí riziko poranenia (pri čistení odlučovačov s voľnými magnetickými mriežkami hrozí, že sa mriežka pritiahne o kovový predmet - podlahu, potrubie - a poraní prsty). Čistenie je otázkou niekoľkých sekúnd!
Odlučovač sme vyrobili tak, aby spĺňal požiadavky na inštaláciu v zóne 22 ATEX.
Výhody používania magnetického filtra MSS-MC LUX 150/5 Ex
Pri pravidelnom čistení sa zachytí 20 - 50 g feromagnetických nečistôt za hodinu. Zachytávajú sa dokonca aj veľmi malé nečistoty s veľkosťou mikrónov.
Ukázalo sa, že v materiáli sa môžu vyskytovať aj veľké feromagnetické nečistoty. Zachytili sme dokonca nečistotu s rozmermi 40 x 25 mm! To by mohlo spôsobiť poškodenie drahej nadväzujúcej výrobnej technológie.
Zákazník je s naším zariadením spokojný - vyhovuje nám účinnosť magnetickej separácie a jednoduchý systém čistenia separátora.
Použité zariadenie: magnetický skriňový separátor MSS-MC LUX 150/5 Ex
Výhody magnetického separátora MSS-MC LUX 150/5 Ex
- Dvojstupňová separácia
- Ochranné puzdro pre magnetické jadro
- Jednoduché, rýchle a bezpečné čistenie
- Veľká variabilita pripojenia
- 18 700 Gaussov na jadre a 12 200 Gaussov na plášti
