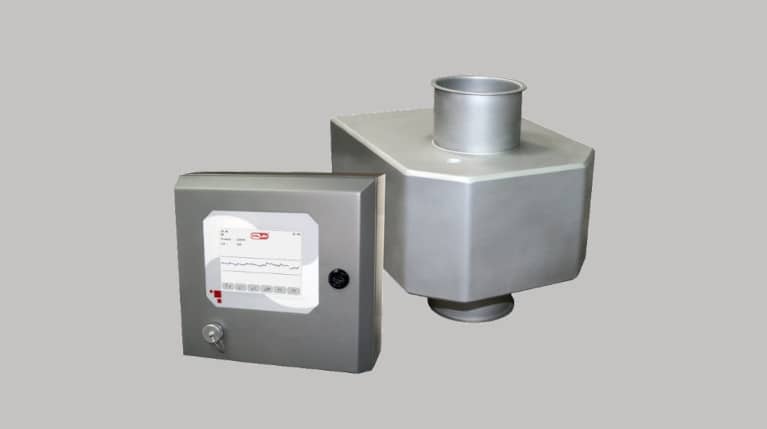

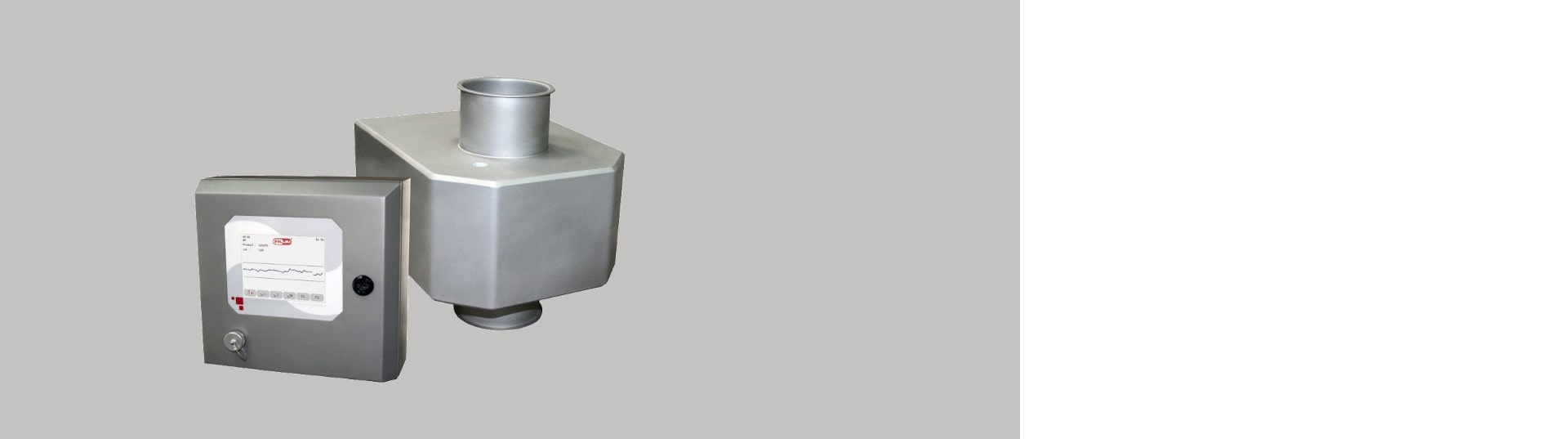

Prepadový detektor kovov METRON 07 PowerLine
Vysoko citlivý prepadový detektor kovov METRON 07 PowerLine slúži na detekciu kovových častíc v sypkých materiáloch dopravovaných potrubím. Možno ho nainštalovať aj do tlakového potrubia.
Detektor METRON 07 PowerLine sa vďaka svojej nízkej výške a kompaktným rozmerom ľahko integruje do existujúceho potrubia.
METRON 07 je synonymom pre detektory kovov s najvyššou presnosťou a spoľahlivosťou detekcie. Cievka detektora má niekoľko vrstiev tienenia a nevyžaduje plastovú trubicu senzora. Vďaka tomu je detektor odolný voči vonkajšiemu elektromagnetickému rušeniu, čo umožňuje mimoriadne presnú detekciu kovov.
Je vyrobený z nehrdzavejúcej ocele s dôrazom na hygienický dizajn. Žiadne neprístupné zákutia ani slepé vrecká, v ktorých by sa mohol usadzovať materiál!
Tento detektor je vybavený špičkovou riadiacou jednotkou AMD 07 s radom pokročilých funkcií. Jednotka má dotykový displej, vďaka ktorému je ovládanie jednoduché a intuitívne. Umožňuje permanentný monitoring elektronických aj mechanických častí. Systém mesuNET umožňuje vzdialený prístup k zariadeniu. Jednotka je súčasťou detektora, možno ju však umiestniť aj mimo detektora.
Tento prepadový detektor štandardne dodávame pre potrubia s priemerom 50 – 300 mm.
Hlavné výhody prepadového detektora kovov
- Detektor kovov s otvorom na inštaláciu do prepravných tlakových potrubí. Deteguje všetky voľné kovové častice aj častice vo forme inklúzií vo finálnom výrobku. Odolný[JP1] voči elektromagnetickému rušeniu.
- Jednoduchá obsluha.
- Spĺňa požiadavky na kvalitu podľa systémov HACCP, IFS, BRC a SQF.
- Univerzálne a flexibilné zariadenie umožňujúce jednoduché prispôsobenie požiadavkám jednotlivých klientov.
Prepadový detektor kovov METRON 07 PowerLineje:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu – pozri mETRON 05 S
- Konformný – z hľadiska dizajnu a správy dát
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory METRON 07 PowerLine môžeme dodať so širokou škálou voliteľného vybavenia:
- Výstražné zariadenie – maják, bzučiak
- mesuSET – ovládanie detektora cez laptop
- mesuNET – možnosť vzdialeného prístupu k zariadeniu
- Testovacie etalóny
Špeciálna konštrukcia
Máte špeciálne požiadavky na konštrukciu detektora kovov? Medzi najčastejšie patria:
- Konštrukcia na použitie vo výbušnom prostredí
- Farebné vyhotovenie podľa požiadaviek
- Verzia Alutron – žiadne falošné signály spôsobené metalizovanou fóliou – Patent č. 4342826

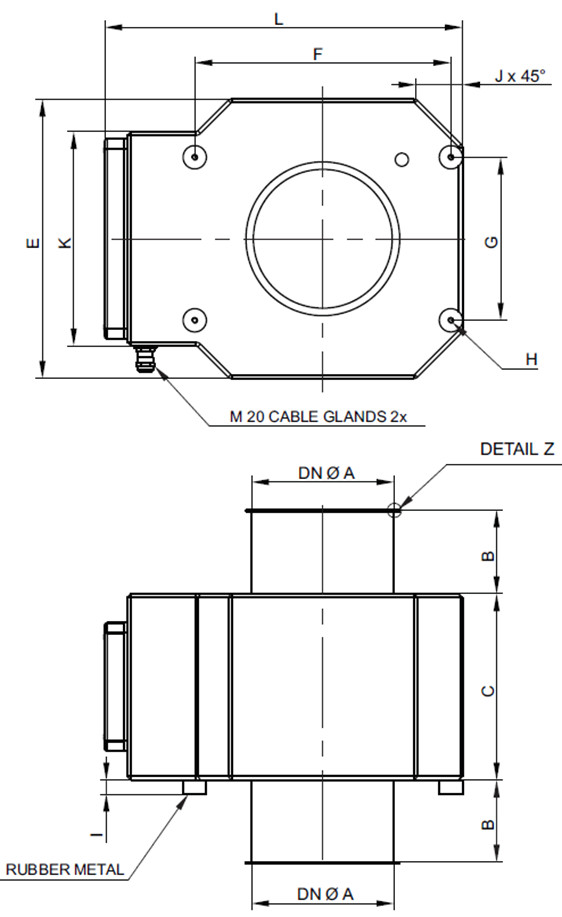

Rozmery
| A: (mm) | B: (mm) | C: (mm) | E: (mm) | F: (mm) | G: (mm) |
|---|---|---|---|---|---|
| 50 | 50 | 150 | 230 | 175 | 115 |
| 60 | 42 | 150 | 230 | 175 | 115 |
| 80 | 42 | 150 | 230 | 175 | 115 |
| 100 | 73 | 150 | 250 | 225 | 125 |
| 120 | 80 | 150 | 250 | 225 | 125 |
| 150 | 90 | 200 | 300 | 275 | 175 |
| 200 | 100 | 250 | 365 | 310 | 170 |
| 250 | 125 | 300 | 450 | 400 | 200 |
| 300 | 150 | 350 | 550 | 500 | 205 |
| H: (mm) | I: (mm) | J: (mm) | K: (mm) | L: (mm) | HMOTNOSŤ (kg) |
|---|---|---|---|---|---|
| M6 | 15 | 45 | 230 | 274 | 16 |
| M6 | 15 | 45 | 230 | 274 | 19 |
| M6 | 15 | 45 | 230 | 289 | 22 |
| M6 | 15 | 50 | 250 | 339 | 25 |
| M6 | 15 | 50 | 250 | 339 | 28 |
| M6 | 15 | 50 | 230 | 384 | 30 |
| M8 | 30 | 88 | 230 | 451 | 35 |
| M8 | 30 | 115 | 230 | 534 | 40 |
| M8 | 30 | 160 | 230 | 634 | 45 |
Môžeme dodať prepadový detektor kovov aj s inou výškou, priemerom apertúry či rámom tak, aby vyhovoval vašim požiadavkám.
Požiadame vás o špecifikáciu požadovaných úprav a pripravíme cenovú ponuku presne pre vašu prevádzku.
Metal free (bezkovová) zóna – MFZ
Na správne fungovanie detektora kovov je nevyhnutné, aby sa v bezprostrednej blízkosti apertúry detektora nenachádzali nepohyblivé (napr. konštrukcia dopravníka, kryt dopravníka) ani pohyblivé kovy (napr. valčeky dopravníka). Preto sa pre každý detektor definuje MFZ, ktorá by nemala obsahovať pohyblivé ani nepohyblivé kovy. Apertúra detektora kovov má byť umiestnená v strede metal free zóny. Dodržiavaním MFZ pri inštalácii detektora predídete falošným signálom a falošnému vyradeniu výrobkov a prispejete k správnemu fungovaniu detektora.
Kontaktujte nás – MFZ pre pohyblivé aj nepohyblivé kovy vám pomôžeme vypočítať.
Veľkou výhodou tohto detektora kovov je skutočnosť, že sa nevyžaduje Metal free zóna.
Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú priemer apertúry (čím je menší, tým vyššia je citlivosť detektora), rýchlosť materiálu, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame vám materiál otestovať. Tieto testy robíme bezplatne. Kontaktujte nás, dohodneme sa na vykonaní testov a na zaslaní vzoriek vášho materiálu.
Tabuľka citlivosti detektora METRON 07 PowerLine
| Model | 50 | 60 | 80 | 100 | 120 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|
| Citlivosť – oceľová guľôčka s priemerom (mm) | 0,25 | 0,3 | 0,4 | 0,5 | 0,6 | 0,7 | 0,8 | 1,0 | 1,2 |
Riadiaca jednotka AMD 07
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka so širokou škálou funkcií (uvádzame len niektoré z nich):
- Komunikácia cez Ethernet = neobmedzená flexibilita
- Kompaktná riadiaca jednotka
- Automatické nastavenie výrobku s potlačením rušivého signálu a automatickou kalibráciou citlivosti
- Dynamické automatické sledovanie – maximálna citlivosť detektora
- Digitálna filtrácia signálu na maximálnu stabilitu v náročných podmienkach
- Monitorovanie správneho fungovania systému
- Úzka detekčná zóna zaručuje presné umiestnenie kovov v detekčnom poli na precíznu detekciu
- Farebný displej s uhlopriečkou 5,7“
- Možnosť uložiť do pamäte nastavenia až 500 produktov
- Možnosť vzdialeného pripojenia – diagnostika, zmena parametrov, aktualizácia SW
- USB konektor – možnosť ukladať údaje, jednoduchá aktualizácia SW, urýchlenie servisného zásahu
Rozsah dodávky
Súčasťou dodávky detektorov METRON 07 PowerLine je:
- Detekčná hlava
- Riadiaca jednotka
- Pripojovacie káble
- Inštalačný hardvér
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 75 W
- Stupeň krytia: IP 66
- Min. prevádzková teplota: - 10 °C
- Max. prevádzková teplota: + 50 °C
- Relatívna vlhkosť vzduchu: 0 – 95 % (bez kondenzácie)
- Podtlak: max. 0,5 bar
- Napájací kábel: 1,8 m so zástrčkou
METRON 07 PowerLine je určený pre sypké materiály dopravované tlakovým potrubím – ako jediný zo série zvláda inštaláciu do tlakového potrubia (podtlak max. 0,5 bar). Ostatné modely sú určené pre samospád (METRON 05 CR), pneumatickú dopravu (METRON 05 PowerLine) alebo pásový dopravník. Ak prevádzkujete tlakové potrubie, METRON 07 PowerLine je správna voľba.
Citlivosť závisí od priemeru potrubia. V DN 50 zachytí oceľovú guľôčku o priemere 0,25 mm, v DN 100 od 0,5 mm, v DN 150 od 0,7 mm a v DN 300 od 1,2 mm. Keďže citlivosť ovplyvňujú aj hustota produktu, teplota a vlhkosť materiálu, odporúčame vykonať testy vášho materiálu na zariadení – zdarma, do troch dní.
Nie. Prepadový detektor kovov METRON 07 PowerLine ako jeden z mála detektorov nevyžaduje Metal Free Zónu – teda voľný priestor bez pohyblivých ani nepohyblivých kovov v bezprostrednej blízkosti apertúry. Vďaka tomu je integrácia do existujúcej výrobnej linky výrazne jednoduchšia a nedochádza k falošným signálom spôsobeným konštrukciou dopravníka.
Štandardne dodávame METRON 07 PowerLine pre potrubia DN 50 až DN 300 mm. Na vyžiadanie zhotovíme detektor s iným priemerom apertúry, výškou alebo rámom. Najčastejšie špeciálne prevedenia sú verzia ATEX pre výbušné prostredie a verzia Alutron – tá eliminuje falošné signály spôsobené metalizovanou fóliou (Patent č. 4342826).
Detektor vyhovuje požiadavkám systémov HACCP, IFS, BRC a SQF – štandardu potravinárskeho priemyslu. Celonerezové prevedenie a hygienický dizajn bez slepých rohov zaručujú jednoduchú sanitáciu. Stupeň krytia IP 66 umožňuje prevádzku aj vo vlhkom prostredí, prevádzkový rozsah teplôt je -10 °C až +50 °C.
Riadiaca jednotka AMD 07 je vybavená farebným dotykovým displejom 5,7", komunikáciou cez Ethernet a pamäťou na 500 produktov. Zabezpečuje automatické nastavenie produktu s potlačením rušivého signálu a automatickú kalibráciu citlivosti. Jednotku možno umiestniť priamo v detektore alebo mimo neho; pre vzdialený prístup a diagnostiku slúži voliteľný modul mesuNET.
Postaráme sa o celý projekt: prídeme, zaměříme, navrhneme riešenie na mieru, nainštalujeme, spustíme a zaškolíme obsluhu. Následne zabezpečujeme autorizovaný záručný aj pozáručný servis. Pred objednávkou tiež garantujeme vykonanie testov vášho materiálu na zariadení do troch dní – zdarma.
