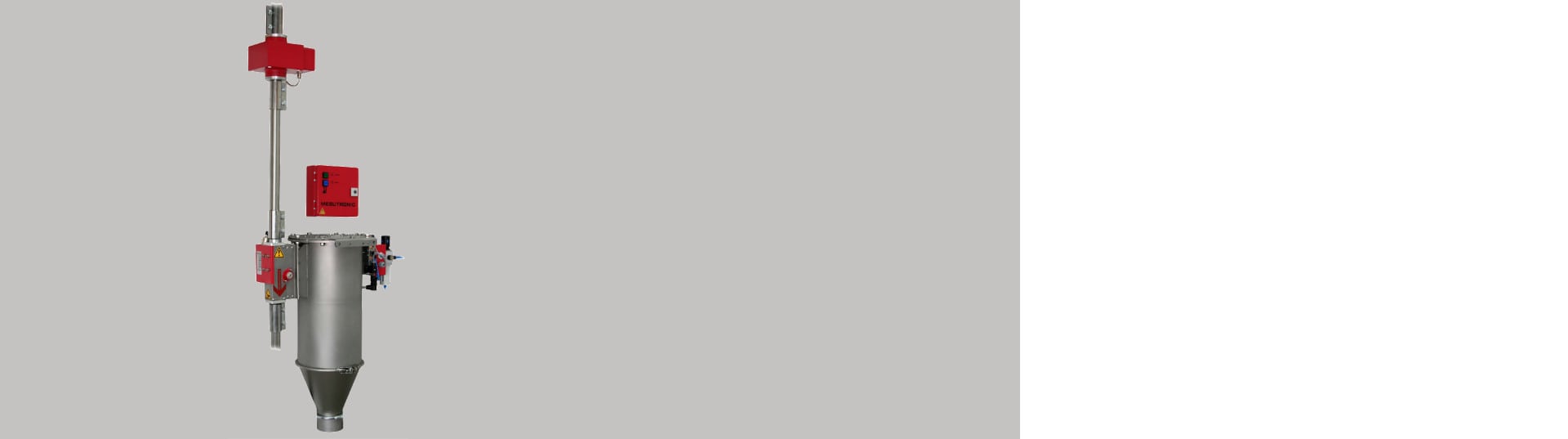

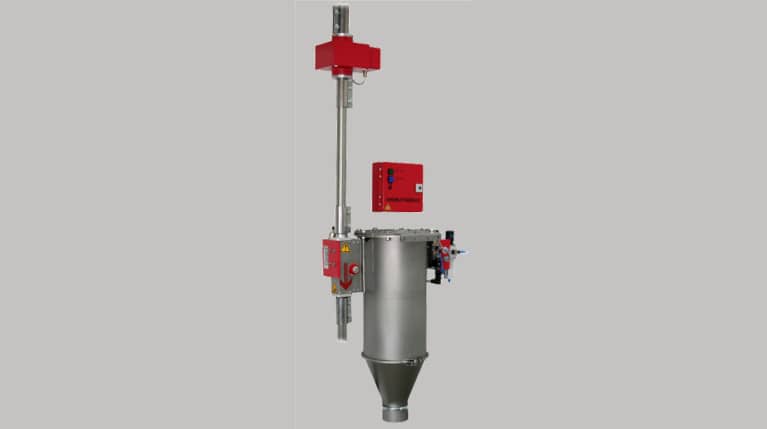

Potrubný detektor kovov P-TRON 03 FM
Cenovo výhodný potrubný detektor kovov P-TRON 03 FM slúži na detekciu kovových častíc v sypkých materiáloch dopravovaných potrubím vo vákuu[JP1] . Je určený na inštaláciu do vertikálneho aj horizontálneho potrubia. Často sa používa na detekciu kovov v plastových materiáloch (granulát, regranulát, vločky,..).
Detektor je plne automatický a je vybavený vysokorýchlostnou vyraďovacou klapkou, ktorá umožňuje kontaminanty veľmi presne vyraďovať a minimalizovať straty kvalitného výrobku.
Medzi hlavné výhody tohto detektora kovov patrí najmä nízka cena, čo umožňuje veľmi rýchlu návratnosť investície, a jednoduchá inštalácia.
Tento detektor štandardne dodávame so vstupným otvorom s priemerom 38 – 80 mm.
Ovládanie riadiacej jednotky je veľmi jednoduché, jednotka je stabilná a odolná.
Hlavné výhody potrubného detektora kovov
- Detekcia kovov pre pneumatické potrubia bez prerušenia toku materiálu
- Automaticky deteguje a separuje všetky voľné kovy aj kovy ukryté v materiáli
- Flexibilná, rýchla a lacná inštalácia do existujúcich potrubných rozvodov – bez ohľadu na smer prúdenia materiálu
- Konštrukcia vyraďovacej jednotky je veľmi robustná[JP2]
- Presná a spoľahlivá prevádzka

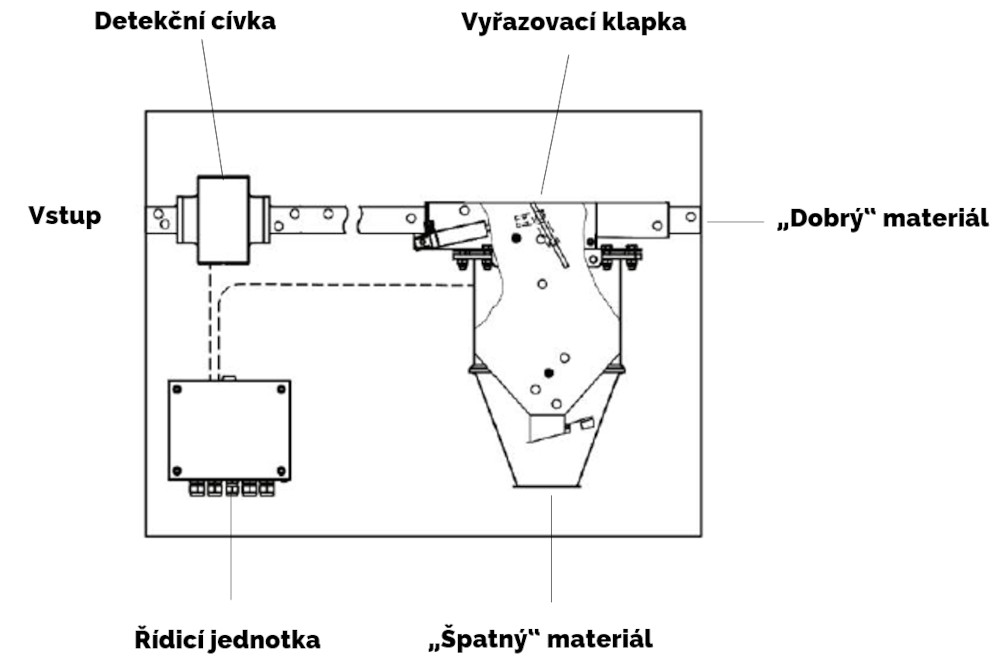

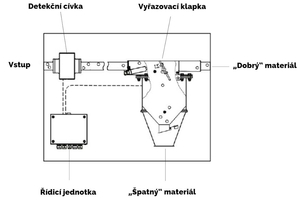

Princíp funkcie detektora
Detektor kovov radu P-TRON je nainštalovaný do potrubia, ktoré pneumaticky dopravuje sypký materiál. Kontrolovaný materiál prechádza detekčnou cievkou. V prípade, že je materiál znečistený kovovým kontaminantom, cievka kov deteguje a vydáva signál na otvorenie vyraďovacej klapky. Kovový kontaminant aj s časťou materiálu je presmerovaný do výsypky nekvalitného materiálu. Klapka sa potom automaticky vráti do pôvodnej polohy. Chod detektora vrátane vyradenia kontaminantov je plne automatický.
Vysokorýchlostná vyraďovacia klapka je veľmi rýchla a presná, čo vedie k minimalizácii strát kvalitného materiálu. Čas na vyraďovanie materiálu je nastaviteľný.
Potrubný detektor kovov P-TRON 03 FM je:
- Spoľahlivý – z hľadiska funkčnosti a detekcie kovov
- Odolný – z hľadiska technológie a výkonu
- Rýchly – z hľadiska rýchlosti a čistenia
Ako sa o vás postaráme?
O váš projekt sa postaráme od začiatku až do konca. U nás to objednávkou nekončí. Po celý čas používania separátora vám poskytneme špičkovú podporu.
1.
Prídeme
2.
Zameriame a navrhneme
3.
Vyrobíme na mieru
4.
Nainštalujeme
5.
Sprevádzkujeme a zaškolíme
6.
Poskytneme autorizovaný servis
Garantujeme testy do troch dní!
Uistite sa, že naše zariadenie dokonale spĺňa vaše očakávania!
Váš materiál otestujeme na našich magnetických separátoroch ZDARMA!
Voliteľné vybavenie
Detektory P-TRON 03 FM môžeme dodať so širokou voliteňou výbavou:
- Výstražné zariadenie – maják, bzučiak
- Počítadlo vyraďovacích cyklov
Rozmery
P-TRON 03 FM H – horizontálna inštalácia
P-TRON 03 FM H – horizontální instalace
| ØA | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) | K (mm) |
|---|---|---|---|---|---|---|
| 38, 45, 50, 55, 60 | 270 | 340 | 554 | 75 | 90 | 150 |
| 65, 70, 75, 80 | 310 | 430 | 566 | 80 | 98 | 160 |
P-TRON 03 FM V – vertikálna inštalácia
| ØA | B (mm) | C (mm) | D (mm) | E (mm) | G (mm) |
|---|---|---|---|---|---|
| 38, 45, 50, 55, 60 | 270 | 340 | 246 | 150 | 600 |
| 65, 70, 75, 80 | 310 | 430 | 250 | 160 | 620 |
Môžeme dodať potrubný detektor kovov aj s inou výškou, priemerom apertúry či rámom tak, aby vyhovoval vašim požiadavkám.
Kontaktujte nás – na základe špecifikácie požadovaných úprav vám pripravíme ponuku presne pre vašu prevádzku.
Citlivosť detektora
Citlivosť detektora závisí od parametrov, ako sú priemer apertúry (čím je menší, tým vyššia je citlivosť detektora), rýchlosť materiálu, hustota výrobku, jeho teplota či vlhkosť.
Aby sme mohli vybrať najvhodnejší detektor kovov s požadovanou citlivosťou pre vašu aplikáciu, odporúčame váš materiál otestovať. Testovanie urobíme bezplatne. Kontaktujte nás, dohodneme sa na vykonaní testov a na zaslaní vzoriek vášho materiálu.
Tabuľka citlivosti detektora P-TRON 03 FM
| Model | P-TRON 03 FM 38 | P-TRON 03 FM 45 | P-TRON 03 FM 50 | P-TRON 03 FM 55 | P-TRON 03 FM 60 | P-TRON 03 FM 65 | P-TRON 03 FM 70 | P-TRON 03 FM 75 | P-TRON 03 FM 80 |
|---|---|---|---|---|---|---|---|---|---|
| Priemer apertúry (mm) | 38 | 45 | 50 | 55 | 60 | 65 | 70 | 75 | 80 |
| Fe guľôčka (mm) | 0,6 | 0,9 | |||||||
| NonFe guľôčka (mm) | 0,6 | 1,0 | |||||||
| SS guľôčka (mm) | 1,0 | 1,5 | |||||||
Riadiaca jednotka AMD 03
Na správne fungovanie každého detektora má veľký vplyv riadiaca jednotka, preto by mala byť kvalitná. Naša riadiaca jednotka je vyrobená s dôrazom na vysokú kvalitu spracovania a komponentov.
Výsledkom je stabilná riadiaca jednotka so širokou škálou funkcií (uvádzame len niektoré z nich):
- Jednoduché ovládanie
- Monitorovanie optimálneho fungovania systému
- Potlačenie vplyvu vibrácií dopravníka
- Jednoduchý servis a diagnostika
- Kontinuálne vyvažovanie jednotky
- Optická signalizácia detekcie aj poruchy
Rozsah dodávky
Súčasťou dodávky detektorov P-TRON 03 FM je:
- Detekčná hlava
- Riadiaca jednotka
- Prepojovacie káble
- Návod na obsluhu
Dátová karta
- Napájanie: 100 – 240 V AC, 50/60 Hz
- Príkon: max. 0,4 A
- Stupeň krytia: IP 54
- Min. prevádzková teplota: -10 °C
- Max. prevádzková teplota: +50 °C
- Relatívna vlhkosť vzduchu: 0 – 95v% (bez kondenzácie)
- Dopravná rýchlosť: 0,5 – 30 m/sec
- Spotreba stlačeného vzduchu: 0,2 l na separáciu
- Materiál: priemer 0,5 – 8,0 mm
- Napájací kábel: 1,8 m so zástrčkou
Priemyselné detektory kovov pre tlakovú dopravu sú navrhnuté na kontrolu sypkých materiálov prepravovaných pneumaticky — tlakom aj vákuom. Najčastejšie ich využívajú spracovávatelia plastov (granulát, regranulát, vločky), výrobcovia a recyklátori textilných vlákien, chemický priemysel a farmaceutické prevádzky. Detektory zachytia voľné kovové častice aj kovy skryté ako inklúzie vo vnútri granuly alebo vlákna, a to bez prerušenia toku materiálu.
Detektor je integrovaný priamo do pneumatického potrubia. Kontrolovaný materiál prechádza detekčnou cívkou, ktorá zachytí signál vyvolaný prítomnosťou kovového kontaminantu. Po detekcii sa automaticky otvorí vysokorýchlostná vyraďovacia klapka, kontaminant spolu s časťou materiálu je presmerovaný do výsypky a klapka sa vráti do pôvodnej polohy. Celý cyklus prebieha automaticky. Vďaka spínaciemu času 0,05 s sú straty dobrého materiálu minimálne.
Citlivosť závisí na priemere apertúry, rýchlosti materiálu, jeho hustote a ďalších parametroch. Orientačne: model P-TRON 05 GM V2 s apertúrou Ø38 mm zachytí železnú guličku od priemeru 0,4 mm, nerezovú od 0,8 mm. Model P-TRON 03 FM s Ø38 mm detekuje železo aj neželezné kovy od 0,6 mm, nerezu od 1,0 mm. Presnú citlivosť pre Vašu konkrétnu aplikáciu odporúčame overiť testom Vášho materiálu — testy vykonávame bezplatne s výsledkom garantovaným do troch dní.
Ponúkame priemery apertúry od 38 mm (P-TRON 03 FM, P-TRON 05 GM V1/V2) až po 630 mm (METRON 05 PowerLine). Všetky modely zvládajú prepravnú rýchlosť 0,5 až 30 m/s. Detektory inštalujeme do horizontálneho aj vertikálneho potrubia. Neštandardné priemery a geometrie riešime individuálne na mieru — kontaktujte nás so špecifikáciou.
U modelov P-TRON 03 FM, P-TRON 05 GM V1 a P-TRON 05 GM V2 Metal Free Zóna nie je vyžadovaná — detektory možno napojiť priamo na existujúce kovové potrubie. METRON 05 PowerLine využíva patentovaný dizajn umožňujúci integráciu bez prídavnej senzorovej trubice, vďaka čomu je imúnny voči elektromagnetickému rušeniu z okolitej konštrukcie. Inštalácia je vo všetkých prípadoch rýchla a nevyžaduje rozsiahle zásahy do linky.
High Speed TEXREJECT je vysokorýchlostná vyraďovacia jednotka navrhnutá pre kombináciu s detektorom METRON 05 PowerLine. Uplatňuje sa v aplikáciách, kde materiál prechádza potrubím rýchlosťou až 30 m/s — typicky textilné vlákna alebo granulované suroviny. Vďaka spínaciemu času 0,05 s a robustnej konštrukcii, ktorá vydrží 300 000 vyraďovacích cyklov bez viditeľného opotrebenia, umožňuje presne vyradiť kovové kontaminanty pri minimálnych stratách čistého produktu. Jednotka je vhodná pre tlakovú aj vákuovú prepravu.
Áno. Modely P-TRON 05 GM V1 a P-TRON 05 GM V2 možno dodať s certifikáciou ATEX pre použitie vo výbušnom prostredí. Ak Vaša prevádzka túto špecifikáciu vyžaduje, uveďte to pri dopyte — pripravíme riešenie na mieru.
Staráme sa o celý projekt od začiatku až do konca. Prídem, zameriam a navrhneme riešenie, zariadenie vyrobíme na mieru, nainštalujeme, sprevádzkujeme a zaškolíme obsluhu. Po celú dobu prevádzky zabezpečujeme autorizovaný servis. Pred rozhodnutím o kúpe vykonávame bezplatné testy Vášho materiálu — výsledok garantujeme do troch dní.
