23. 11. 2023
Oddeľovanie oceľových roxorov pri drvení betónu (prípadová štúdia)
Východiskový stav: V roku 2015 sa v rámci projektu „Zvyšovanie bezpečnosti a ochrany zdravia pri práci“ uskutočnilo viac ako 10 mil:
Zákazník sa zaoberá recykláciou betónového odpadu.
Opis problému: Spoločnosť sa zaoberá výrobou betónového betónu:

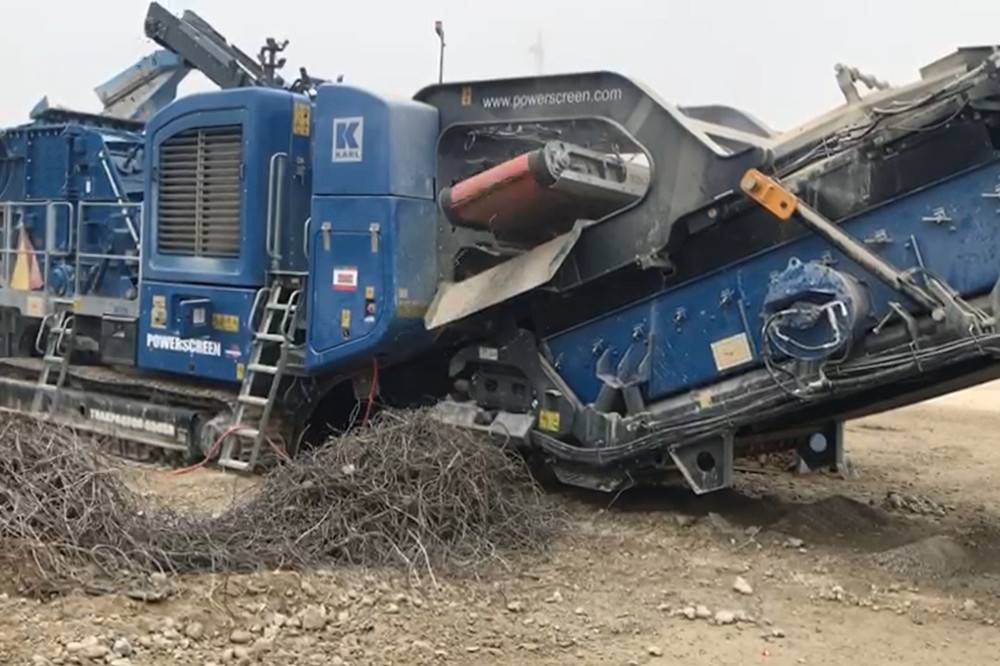

Zákazník používa na spracovanie betónu mobilný drvič. Po rozdrvení betónu je potrebné oddeliť kovové nečistoty - oceľové výstuže (roxory). Rozdrvený betón a oceľové roxory sa prepravujú z drviča pomocou dopravníka. Na tomto mieste bolo potrebné nainštalovať magnetický separátor. Požiadavky na separátor boli, aby bol veľmi pevný a zároveň ľahký. Požiadavka na nízku hmotnosť vyplýva z jeho použitia v mobilnom drviacom zariadení. Ďalšou požiadavkou zákazníka bola odolnosť separátora v náročných podmienkach.
Riešenie problému:
Navrhli sme použiť samočistiacu magnetickú dosku, ktorá bude zavesená nad dopravníkom. Doska bola vyrobená tak, aby rozmerovo vyhovovala pracovnému priestoru, ktorý je v mobilnom drviči veľmi obmedzený.
Požiadavky zákazníka sme riešili nasledovne:
- Vysoká magnetická sila - magnetickú dosku sme vybavili najsilnejšími neodymovými magnetmi. V tejto konštrukcii dosahujeme magnetickú indukciu viac ako 910 G (vo vzdialenosti 200 mm od magnetického jadra separátora - t. j. pri odporúčanej výške zavesenia separátora)!
- Nízka hmotnosť - feritové magnety sa používajú v štandardných magnetických doskách. Tieto magnety sú slabšie, a preto je potrebné ich veľké množstvo, aby bolo možné vytvoriť dostatočne silné magnetické pole. My sme však použili silné neodymové magnety. Tie dokážu generovať dostatočne silné magnetické pole aj pri použití menšieho množstva. Dôsledkom toho je nízka hmotnosť separátora, čo je výhodou pri použití v mobilnom drviacom zariadení.
- Odolnosť separátora - dosku sme opatrili špeciálnou vrstvou proti oderu, ktorá zvýšila odolnosť separátora aj pri použití v náročných podmienkach, ako je napríklad drvenie betónu. Ostré kúsky železných roxorov nepoškodia magnet.
Výhody používania separátora vírivých prúdov DND-AC N:
Zákazník je s naším riešením spokojný - splnilo všetky jeho požiadavky na magnetickú separáciu pri drvení betónu. Dostal zariadenie, ktoré je veľmi pevné, ľahké a odolné.
Použité zariadenie: samočistiaca magnetická doska DND-AC N
Výhody magnetickej samočistiacej dosky DND-AC N pre mobilné drviče a triediče
- Výroba separátora na mieru
- Privátna značka - možnosť výroby v dizajne zákazníka
- Konštrukcia s feritovými a neodymovými magnetmi
- Montážna výška do 450 mm
- Oddeľovanie Fe častíc od 0,5 mm
- Magnetická indukcia do 910 G vo vzdialenosti 200 mm od magnetu
