Separácia hliníkových prepadov zo zlievarenského piesku (prípadová štúdia)
Východiskový stav
V prevádzke nášho zákazníka, zlievarne hliníka, vznikla potreba oddeliť hliníkové prepady od zlievarenského piesku.
Opis problému
Oddelenie hliníka od zlievarenského piesku nie je možné pomocou bežného magnetického separátora. Ten dokáže odstrániť len feromagnetické nečistoty. V tomto prípade je potrebné oddeliť nemagnetický hliník od zlievarenského piesku.
Riešenie problému
Oddelenie nemagnetických kovov je možné pomocou špeciálneho magnetického separátora založeného na vírivých prúdoch. Tieto separátory sa nazývajú separátory vírivých prúdov alebo tiež separátory nemagnetických kovov. Pozostávajú z magnetického valca (rotora) s veľmi silnými magnetmi, ktorý pri vysokej rýchlosti indukuje magnetické pole, ktoré na krátky čas zmagnetizuje aj neferomagnetické kovové materiály (neželezné kovy).

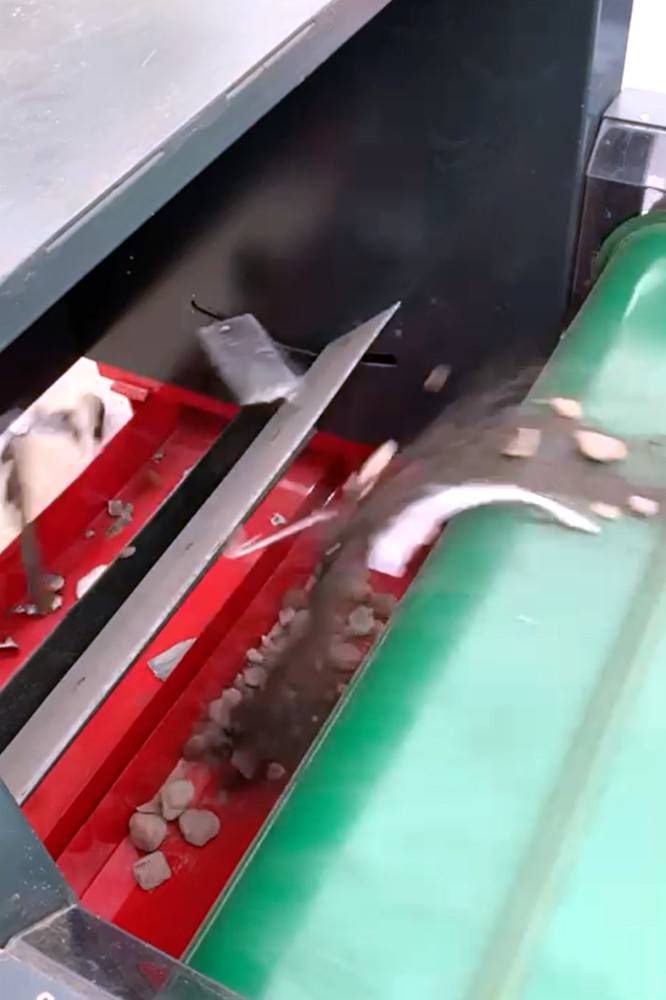

Magnetická polarita takto zmagnetizovaných častíc je rovnaká ako polarita magnetického poľa generovaného rotorom separátora. Preto sú zmagnetizované materiály odpudzované a automaticky vyhadzované z dopravného pásu.
Existujú dva hlavné typy odlučovačov vírivých prúdov:
- Odlučovače s centrovaným rotorom (ECS-C RAM).
Tieto odlučovače sú určené na odlučovanie väčších nečistôt od 50 mm. Sú preto vhodné na separáciu napr. komunálneho odpadu. Ich výhodou je nižšia cena a vysoká kapacita. Rotor pozostáva zo 4 magnetických pólov. - Separátory s excentricky uloženým rotorom (ECS-E BULL)
Vďaka svojej konštrukcii umožňujú indukciu silného magnetického poľa, a preto sú vhodné na separáciu aj veľmi malých nečistôt od 5 mm
Keďže zákazník požadoval oddeliť hliníkový prepad s frakciou väčšou ako 50 mm, vybrali sme odstredivý rotorový separátor ECS-C 1000 RAM.
Zlievarenský piesok sa prepravuje pomocou 1000 mm širokého dopravníka. Predpokladom úspešnej separácie nemagnetických kovov je rovnomerné rozloženie oddeľovaného materiálu na páse separátora ECS. Aby sa dosiahlo čo najlepšie rozloženie materiálu, pred separátorom ECS je umiestnený vibračný podávač.
Výhody používania separátora vírivých prúdov ECS-C 1000 RAM

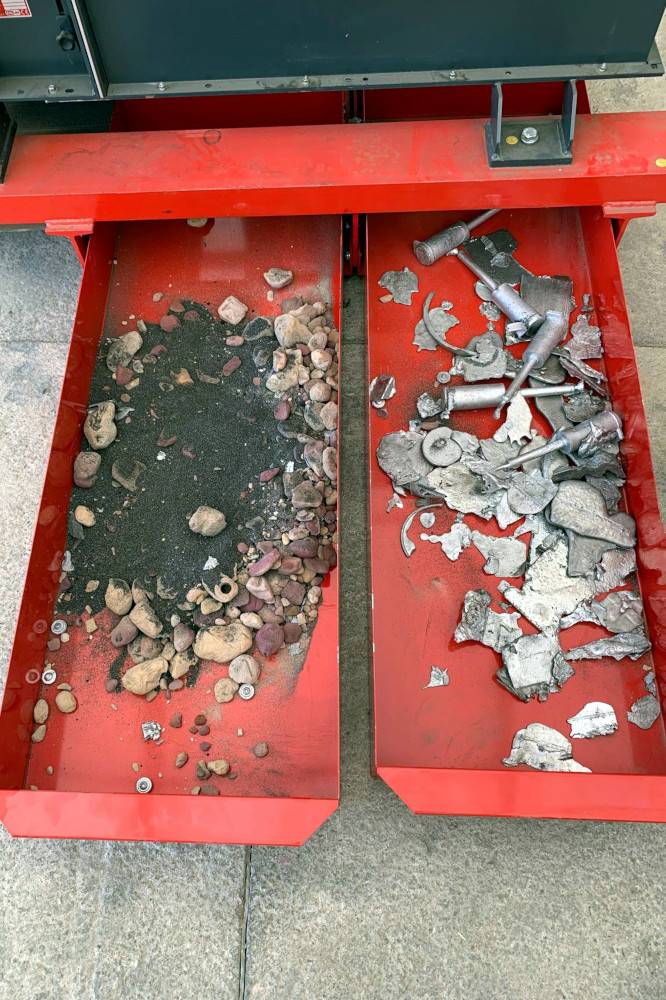

Použitím separátora ECS s centrálne umiestneným rotorom na separáciu sme dokázali účinne oddeliť hliníkové prepady od zlievarenského piesku.

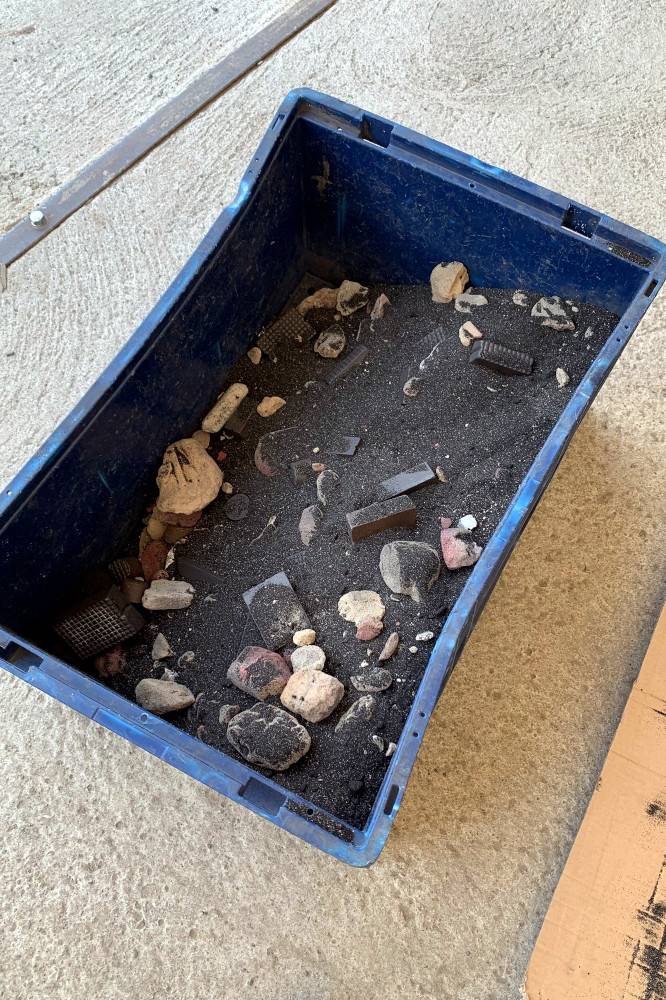

Zákazník je s naším riešením spokojný - dosiahla sa požadovaná čistota zlievarenského piesku. Hliníkové prepady sa môžu opätovne použiť.
Výhodou je, že hliníkové prepady majú frakciu väčšiu ako 50 mm, takže je možné použiť model s centrálne uloženým rotorom. Tento model je výrazne lacnejší ako odlučovač ECS s excentricky uloženým rotorom. Vďaka priaznivej cene ECS-C RAM je návratnosť investície atraktívna.
Použité zariadenie: Odlučovač vírivých prúdov ECS-C 1000 RAM
Výhody magnetického separátora ECS-C 1000 RAM na nemagnetické kovy
- Oddeľovanie kovových častíc od 50 mm
- Centrálne namontovaný rotor
- Magnetický valec so 4 pólmi
- Pracovná šírka 500 - 2000 mm
