16. 11. 2023
Magnetická doska - ochrana výrobnej technológie pri spracovaní vápenca (prípadová štúdia)
Východiskový stav
Náš zákazník sa špecializuje na ťažbu a spracovanie vápenca. Počas procesu dopravy vápenca na dopravníkovom páse sa vyskytujú problémy s kovovými nečistotami, ako sú skrutky, matice a iné väčšie feromagnetické častice. Tieto nečistoty môžu poškodiť nadväzujúce zariadenia (mlyny, drviče) a spôsobiť prerušenie výrobného procesu.
Opis problému
Prítomnosť kovových nečistôt v materiáli prepravovanom na dopravníkovom páse spôsobovala značné problémy. Najmä väčšie feromagnetické nečistoty spôsobovali poškodenie mlyna a dopravníkového pásu. Náklady na opravu mlyna a vynútené odstavenie závodu predstavovali pre spoločnosť zbytočnú záťaž.
Počas spracovania sa vápenec dopravuje pomocou dopravného pásu so šírkou 1 200 mm. Rýchlosť dopravníka je 2 m/s. Výška vrstvy vápenca na páse je približne 250 mm.
Riešenie problému
Najprv sme preskúmali množstvo feromagnetických prímesí. Spolu so zákazníkom sme vyhodnotili, že výskyt nečistôt je malý, a preto sme ako vhodné riešenie separácie navrhli magnetickú dosku s ručným čistením. Pre túto aplikáciu nebolo potrebné inštalovať odlučovač s automatickým čistením, a tak zaťažovať zákazníka zbytočne vyššími obstarávacími nákladmi. Inštalácia magnetického odlučovača však bola nevyhnutná, pretože hoci výskyt týchto nečistôt nie je veľký, aj ojedinelá nečistota spôsobí veľké poškodenie nadväzujúcej technológie.
Pre túto aplikáciu sme navrhli použiť magnetickú dosku vybavenú feritovými magnetmi. Feritové magnety dokážu vytvoriť dostatočne silné a hlboké magnetické pole pre túto aplikáciu.
Magnetické dosky vyrábame v niekoľkých sériách podľa požadovanej sily a požadovanej výšky zavesenia. Vybrali sme magnetickú dosku série DND-MC Mp, ktorá umožňuje separáciu kovov od výšky 340 mm. Bolo to potrebné vzhľadom na výšku vrstvy vápenca na dopravníku.

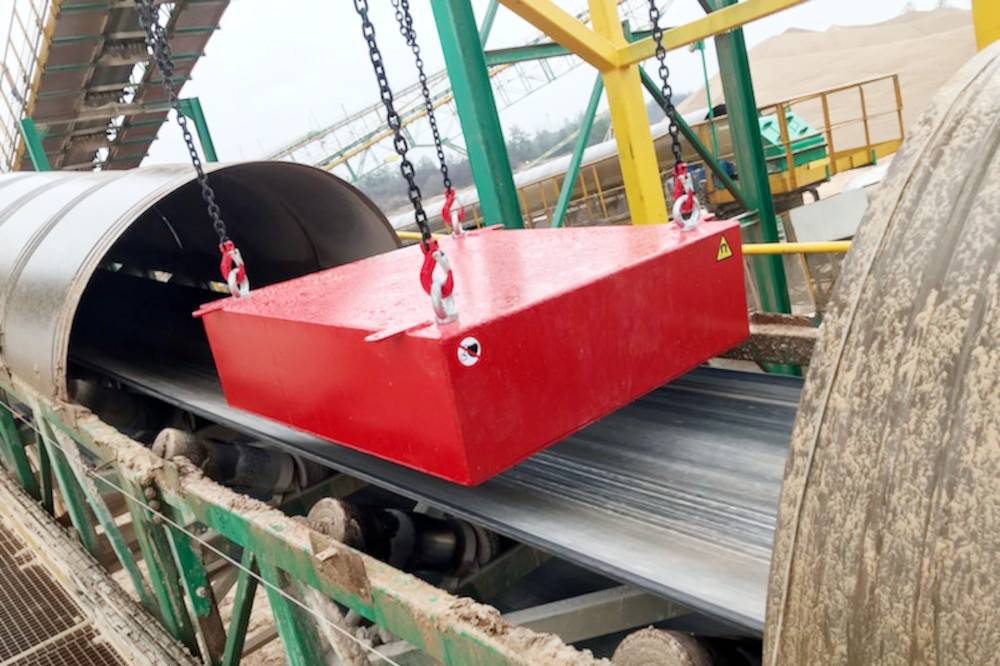

Doska je zavesená pomocou reťazí na kovovej konštrukcii. Čistenie zachytených nečistôt vykonáva obsluha podľa potreby ručne.
Výhody používania magnetickej dosky DND-MC Mp4 F
Používanie magnetickej dosky DND-MC Mp4 F pri spracovaní vápenca sa osvedčilo ako účinný spôsob, ako znížiť počet porúch drviča a mlyna a znížiť podiel feromagnetických nečistôt vo výslednom produkte. Prináša aj finančné úspory vďaka skráteniu nežiaducich prestojov vo výrobe.
Spoločnosť teraz môže prevádzkovať svoju činnosť efektívnejšie a s nižšími nákladmi, čo zvyšuje jej konkurencieschopnosť.
Použitie magnetickej dosky DND-MC Mp4 F malo tieto pozitívne dôsledky
- Zníženie nákladov - oddelenie kovových nečistôt od materiálu zabránilo poškodeniu zariadenia a výrazne znížilo náklady na opravy.
- Zabezpečenie kvality - materiál prepravovaný na dopravníku je teraz čistý a bez kovových nečistôt, čo zlepšuje kvalitu finálnych výrobkov spoločnosti.
- Zvýšenie efektívnosti -výrobný proces je bez nežiaducich prestojov spôsobených kovovými nečistotami, čím sa zvýšila celková efektívnosť a produktivita spoločnosti.
- Rýchla návratnosť investície vďaka výrazným finančným úsporám.
Použité zariadenie: Magnetická doska DND-MC Mp4 F
Výhody magnetickej dosky DND-MC
- Inštalačná výška do 450 mm
- Separácia Fe častíc od 0,5 do 300 mm
- Maximálna rýchlosť dopravného pásu: 3 m/s
- Záruka 10 rokov
- Ľahké neodymové varianty
- Výroba separátorov na mieru
- Vybrané modely trvalo na sklade
