Ako odstrániť kovy s veľkosťou 1 mikrón z roztoku glukózy spracovávaného vo farmaceutickej výrobe? (prípadová štúdia)
Opis problému
Po chemickej analýze sa zistilo, že v glukóze sú zvyškové množstvá feromagnetických nečistôt. Tento stav je nežiaduci. Kovy sa do materiálu dostávajú v podobe abrazívneho materiálu z potrubia, ktorým sa glukóza prepravuje. Tieto nečistoty majú preto mikrometrovú veľkosť!
Cieľom bolo odstrániť tieto nečistoty z výrobku. Keďže ide o farmaceutickú výrobu s prísnymi hygienickými normami, požiadavka bola na celonerezovú konštrukciu magnetického separátora.
Glukóza sa prepravuje potrubím s priemerom 200 mm, maximálna hodinová kapacita je 230 m3/h!
Teplota glukózy môže dosiahnuť až 150 °C!

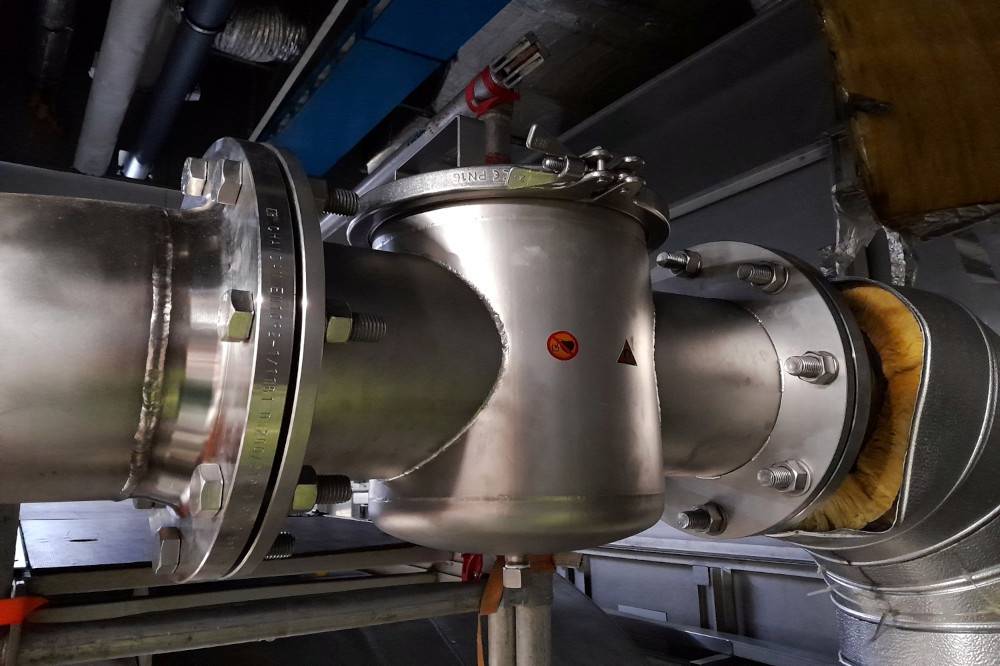

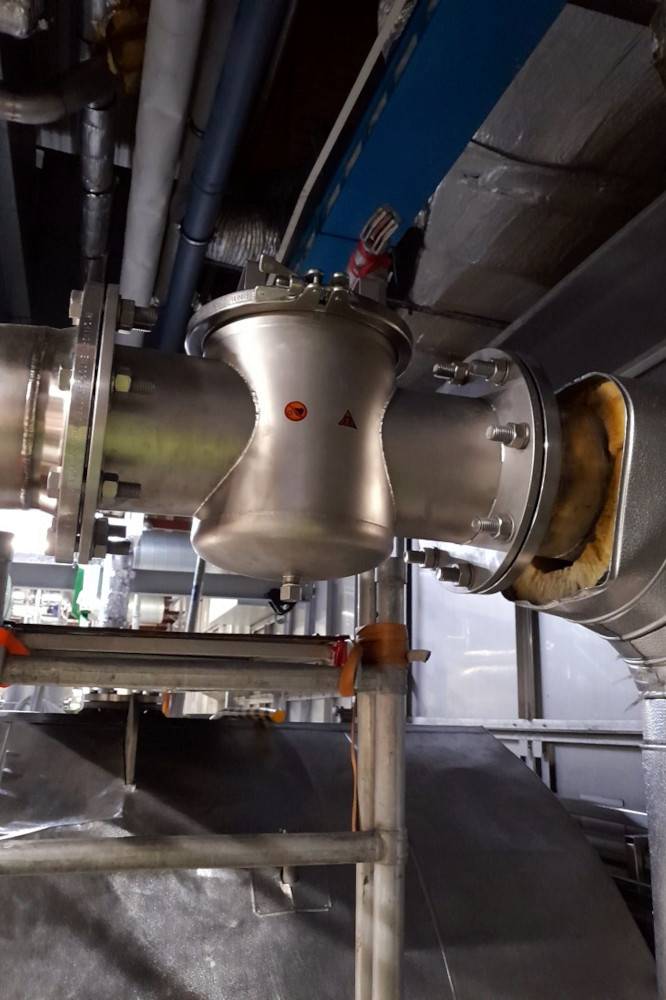

Umiestnenie separátora na potrubí DN 200 pred zmiešavačom kvapaliny
Riešenie problému
Magnetický prietokový odlučovač sme umiestnili na potrubie DN 200 pred miešačom glukózy. Museli sme splniť niekoľko požiadaviek:
- Zachytiť feromagnetické nečistoty s veľkosťou 1 mikrón!
- Vybaviť magnetický odlučovač magnetmi s teplotnou odolnosťou 150 °C.
- Navrhnúť odlučovač tak, aby zvládol požadovanú hodinovú kapacitu
- Všetky komponenty separátora vyrobiť z nehrdzavejúcej ocele.
Vzhľadom na vysokú teplotu materiálu sme použili neodymové magnety s odolnosťou do 150 °C. Dopravné cesty sú úplne izolované, aby sa zabránilo teplotným stratám materiálu. Magnetický filter môžeme vyrobiť tak, aby bol jeho plášť vyhrievaný, ale zákazník to nepožadoval.
Keďže znečistenie feromagnetickými nečistotami nie je veľké (za hodinu prevádzky sa zachytí niekoľko gramov Fe nečistôt), stačí použiť magnetický separátor s ručným čistením.
Výhody používania magnetického filtra MSP-S 200 N OCTOPUS
- Po inštalácii magnetického odlučovača sa feromagnetické nečistoty spoľahlivo zachytili.

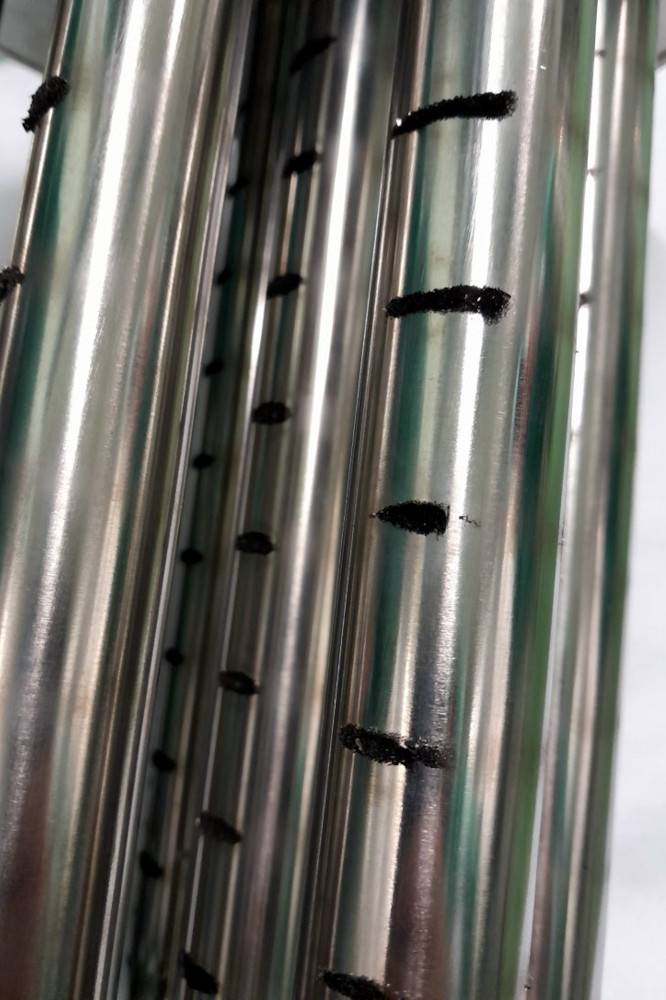

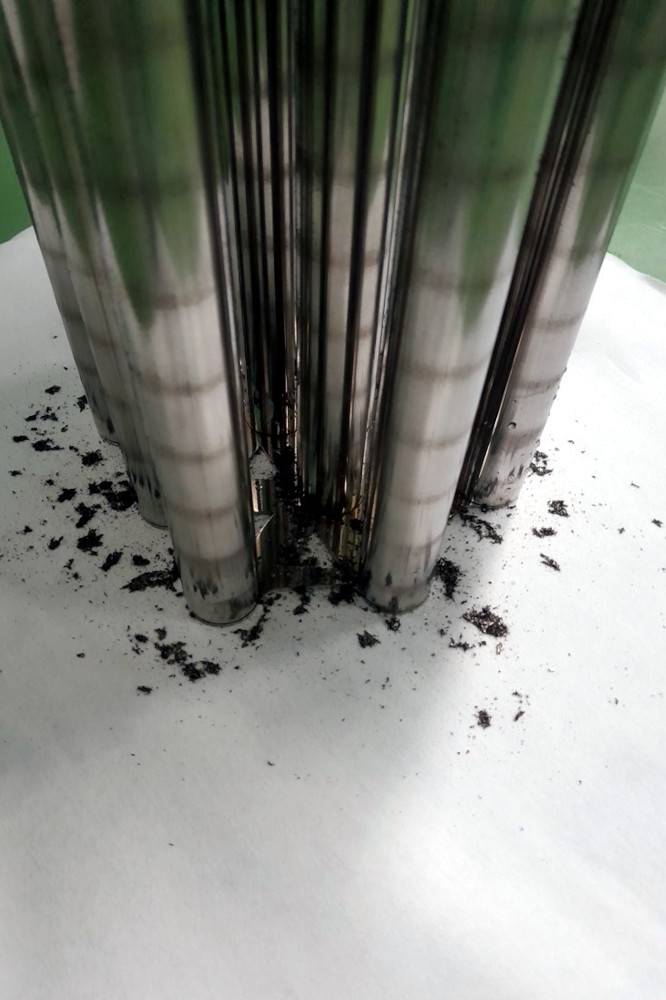

- Za hodinu prevádzky sa zachytilo niekoľko gramov kovových nečistôt. Zákazník je s týmto výsledkom magnetickej separácie spokojný.
- Výsledný produkt spĺňa aj kvalitatívne požiadavky na použitie vo farmaceutickej výrobe.
Použité zariadenie: Magnetický filter MSP-S 200 N OCTOPUS
Výhody magnetického filtra MSP-S 200 N OCTOPUS
- Záruka 5 rokov
- Nízka hmotnosť = jednoduchá manipulácia
- Neodymové magnety s indukciou až 13 500 G
- Ekonomická voľba - atraktívny pomer cena/výkon
- Štandardné prevedenie pre tlak 10 barov
- Zachytávanie Fe častíc od 1 mikrónu
- Rýchle a jednoduché čistenie

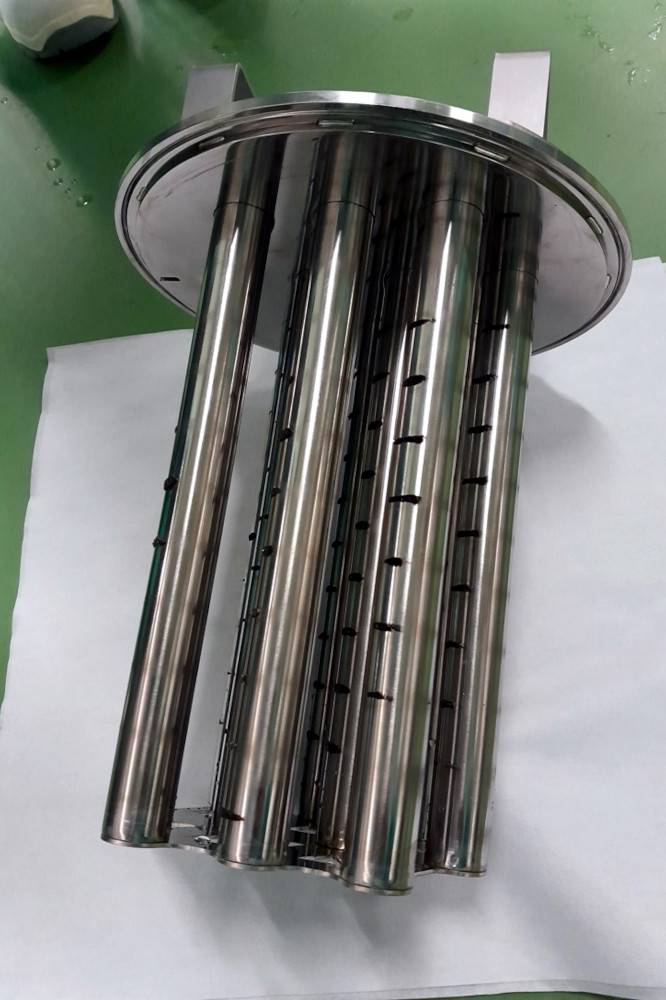

- Vymeniteľné magnetické tyče
- Dvojplášťová ochrana magnetov
